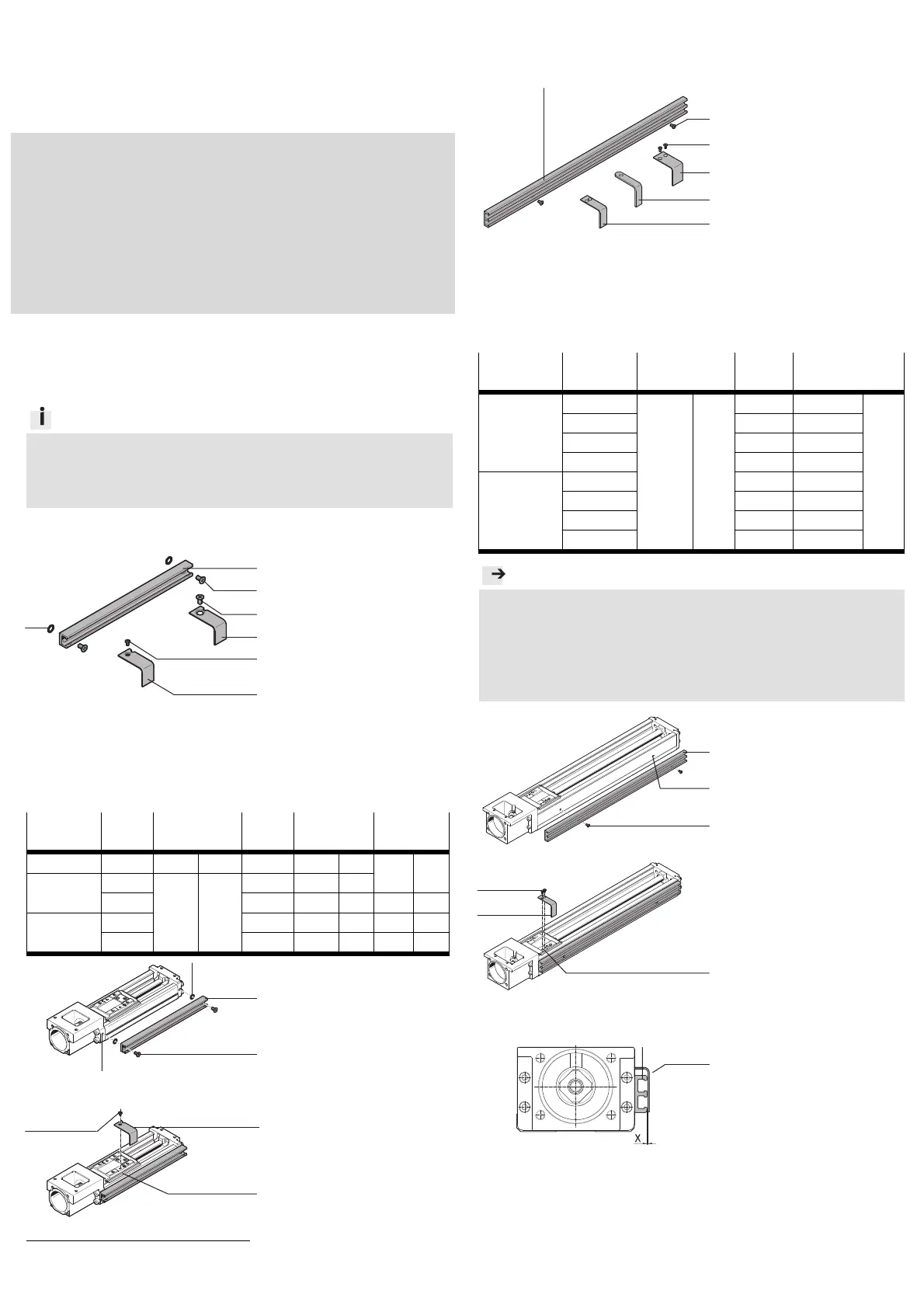

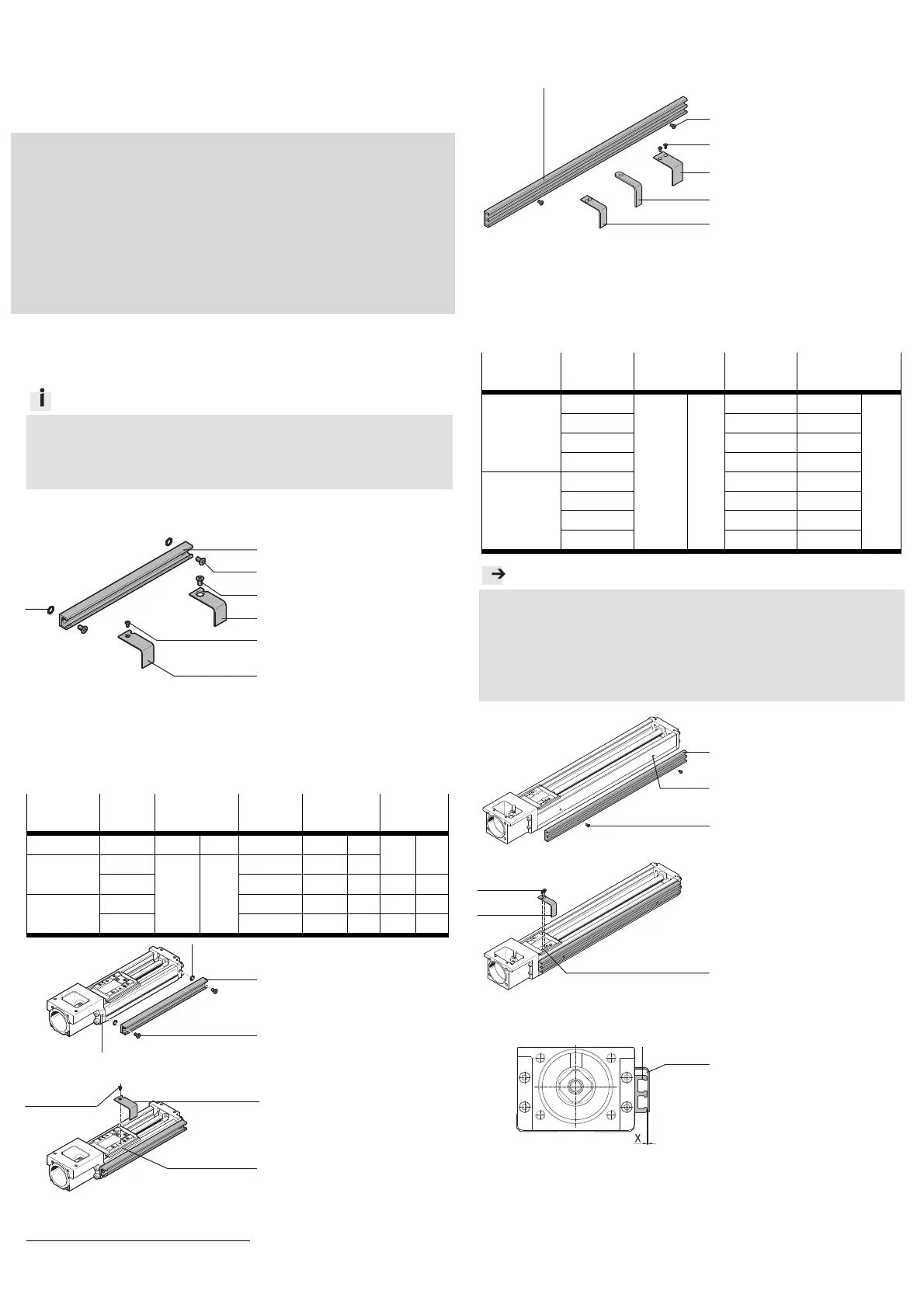

Sida 1/2
Montageanleitung (de)
746247/ 2009-04a
†‡
Sensorleiste
EAPR-S1-S-...
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
Bestimmungsgemäß dient der Bausatz Sensorleiste EAPR-S1-S-… zum
Befestigen von induktiven Näherungsschaltern des Typs SIES-8M an den
Achsen EGSK/EGSP.
Info
Beachten Sie, dass:
– je nach Achse EGSK/EGSP unterschiedliche Schaltfahnen verwendet
werden (! Tabelle 1c. und 2c.).
– bei einigen Kombinationen Befestigungselemente übrig bleiben.
1. Sensorleiste EAPR-S1-S-15/-20/-26-…
1a. T
eileliste
13276d_1
1 Sensorprofil
2 Schraube (2x)
3 Schraube (1x)
4 Schaltfahne (1x)
5 Schraube (1-2x)
6 Schaltfahne (1x)
7 O-Ring (2x)
1b. Mo
ntage
• W
ählen Sie je nach Achse EGSK/EGSP die Schaltfahne 4/6 und die
Schrauben 3/5 (! Tabelle 1c.).
• Halten Sie die zulässigen Anziehdrehmomente M
A
1)
ein (! Tabelle 1c.).
1c. Schraubengrößen und Anziehdrehomente
1)
EAPR-S1-S- Achse 2 [Nm]
Schalt-
fahne
3 [Nm] 5 [Nm]
15-… EGSK-15 M2x4 0,1 6 — —
M2x4 0,3
20-…
EGSK-20
M2,5x5 0,1
6 — —
EGSP-20 4 M1,6x3 0,2 — —
26-…
EGSK-26 6 — — M3x6 1,2
EGSP-26 4 M2x4 0,3 — —
13276d_2
• Stecken Sie die Schrau-
ben 2 durch die Bohrun-
gen des Sensorprofils 1
und schieben Sie auf die
Gewinde jeweils einen
O-Ring 7.
• B
efestigen Sie das Sensorprofil 1 an
den beiden Gewinden (A).
13276d_3
• Befestigen Sie die Schalt-
fahne 4/6 in der vorge-
sehenen Aussparung (B)
am Schlitten mit den
Schrauben 3/5.
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
< 0,35 Nm: ± 60%
M
A
> 1,0 Nm: ± 20%
2. Sensorleiste EAPR-S1-S-33/46-…/...-S
2a. Teileliste
13276d_4
8 Sensorprofil
9 Schraube (2-5x)
aJ Schraube (2x)
aA Schaltfahne (1x)
aB Schaltfahne (1x)
aC Schaltfahne (1x)
2b. Mo
ntage
• W
ählen Sie je nach Achse EGSK/EGSP die Schaltfahne und die Schrauben
(! Tabelle 2c.).
• Halten Sie die zulässigen Anziehdrehmomente M
A
1)
ein (! Tabelle 2c.).
2c. Schraubengrößen und Anziehdrehomente
1)
EAPR-S1-S- Achse 9 [Nm] Sch
alt-
fahne
aJ [Nm]
33-…/…-S
EGSK-33
M2,5x5 0,3
aA M2x4 (2x)
0,3
EGSP-33 aB M2x4 (1x)
EGSK-33-S aC M2x4 (2x)
EGSP-33-S aB M2x4 (1x)
46-…/…-S
EGSK-46 aA M2x4 (2x)
EGSP-46 aB M2x4 (1x)
EGSK-46-S aA M2x4 (2x)
EGSP-46-S aB M2x4 (1x)
Hinweis
Um das Schalten der Näherungsschalter zu gewährleisten:
• Wählen Sie die Orientierung des Sensorprofils wie folgt:
– Bei EGSK-46, EGSP-33/-46 befinden sich die Schrauben in der oberen
Nut des Sensorprofils 8.
– Bei EGSK-33 befinden sich die Schrauben in der unteren Nut des Sen-
sorprofils 8.
13276d_5
• Befestigen Sie das Sen-
sorprofil 8 an den Ge-
winden (C) im Führungs-
profil der Achse mit allen
Schrauben 9.
13276d_6
• Befestigen Sie die Schalt-
fahne aA - aC in der vorge-
sehenen Aussparung (D)
am Schlitten mit den
Schrauben aJ.
3. Prüfung nach der Montage
13276d_7
• Beachten Sie, dass zwi-
schen Schaltfahne (E) und
Sensorprofil (F) ein Luft-
spalt (X) von ca. 0,5 mm
verbleibt.
4. Montage Sensoren
• Wählen Sie die zulässigen induktiven Näherungsschalter aus unserem
Katalog www.festo.com/catalogue.
• Befestigen Sie die Näherungsschalter wie in der Bedienungsanleitung der
Näherungsschalter beschrieben.
8
9
aJ
9
aA
3
2
4
2
5
6
1
aB
aC
8
aA
-
aC
aJ
1
4
/
6
3
/
5
B
D
A
C
E
F
7
7
