GA-H81M-HD3

User's Manual

Rev. 1001

12ME-H81MHD3-1001R

Motherboard

GA-H81M-HD3

Aug. 2, 2013

Motherboard

GA-H81M-HD3

The trademarks mentioned in this manual are legally registered to their respective owners.

Disclaimer

Information in this manual is protected by copyright laws and is the property of GIGABYTE.

Changes to the specications and features in this manual may be made by GIGABYTE without prior notice.

No part of this manual may be reproduced, copied, translated, transmitted, or published in any form or by

any means without GIGABYTE's prior written permission.

 In order to assist in the use of this product, carefully read the User's Manual.

 For product-related information, check on our website at: http://www.gigabyte.com

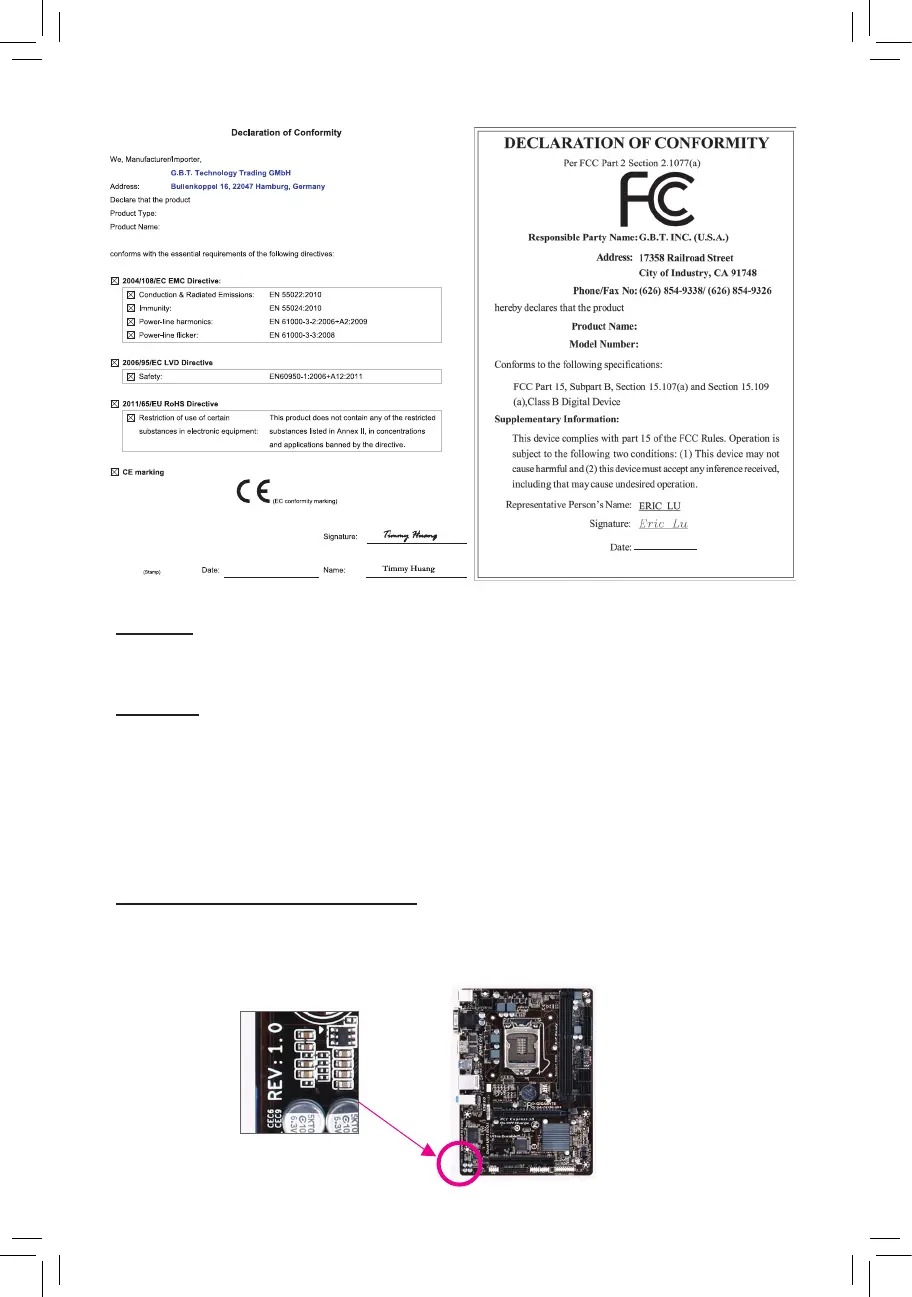

Identifying Your Motherboard Revision

The revision number on your motherboard looks like this: "REV: X.X." For example, "REV: 1.0" means the

revision of the motherboard is 1.0. Check your motherboard revision before updating motherboard BIOS,

drivers, or when looking for technical information.

Example:

Produktspecifikationer

Varumärke:	Gigabyte
Kategori:	moderkort
Modell:	GA-H81M-HD3
Bredd:	224 mm
Djup:	190 mm
Maximal upplösning:	3840 x 2160 pixlar
Antal HDMI-portar:	1
Hörlursutgångar:	1
Maximalt internminne:	16 GB
Ljudutgångskanaler:	7.1 kanaler
S/PDIF-utgång:	Ja
Komponent för:	PC
Minnesspänning:	1.5 V
Kompatibla processorer:	Intel Celeron, Intel Pentium
Minnestyper som stöds:	DDR3-SDRAM
Antal minnesplatser:	2
BIOS-typ:	UEFI AMI
ACPI-version:	2.0a
Antal displayportar:	1
processortillverkare:	Intel
Typ av ethernet-gränssnitt:	Gigabit Ethernet
Antal LAN (RJ-45) anslutningar:	1
processorsockel:	LGA 1150 (uttag H3)
Antal PS/2-portar:	1
Nätverksansluten (Ethernet):	Ja
Strömkälla av typen:	ATX
Antal USB 2.0 anslutningar:	2
Minnesplatser, typ:	DIMM
Minneskanaler:	Dubbla kanaler
Minnets hastigheter:	1333,1600 MHz
USB 2.0 anslutning:	2
EPS strömkontakt (8-polig):	Ja
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	4
BIOS minnesstorlek:	128 mbit
Moderkort, chipsetfamilj:	Intel
Moderkortets chipset:	Intel® H81
Moderkort formfaktor:	micro ATX
Medföljande programvara:	Norton Internet Security (OEM version)
Kvalitet på VGA (D-Sub) porten:	1
Antal DVI-D anslutningar:	1
Systembuss, hastighet:	6 GT/s
Uttag för mikrofon/linje in:	Ja
Lagringsenhetsgränssnitt som stöds:	SATA II, SATA III
Ljudchipp:	Realtek ALC892
Klar CMOS-bygel:	Ja
USB 3.2 Gen 1 (3.1 Gen 1)-anslutningar:	1
Antal SATA III kontakter:	2
CPU-fläktsanslutning:	Ja
Ljudanslutning på framsidan:	Ja
PCI Express x1 (Gen 2.x)-kortplatser:	1
S/PDIF ut anslutning:	Ja
Antalet DIMM-platser:	2
Antal SATA II kontakter:	2
Maximalt minne på grafikkort:	1024 MB
PCI-kortplatser:	2
Anslutning för parallellport:	Ja
S/PDIF in-kontakt:	Ja
PCI Express x16 (Gen 1.x)-kortplatser:	1
