Gigabyte X299 AORUS Gaming 7 Pro Bruksanvisning

Gigabyte moderkort X299 AORUS Gaming 7 Pro

Läs gratis den bruksanvisning för Gigabyte X299 AORUS Gaming 7 Pro (152 sidor) i kategorin moderkort. Guiden har ansetts hjälpsam av 2 personer och har ett genomsnittsbetyg på 3.6 stjärnor baserat på 1.5 recensioner. Har du en fråga om Gigabyte X299 AORUS Gaming 7 Pro eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

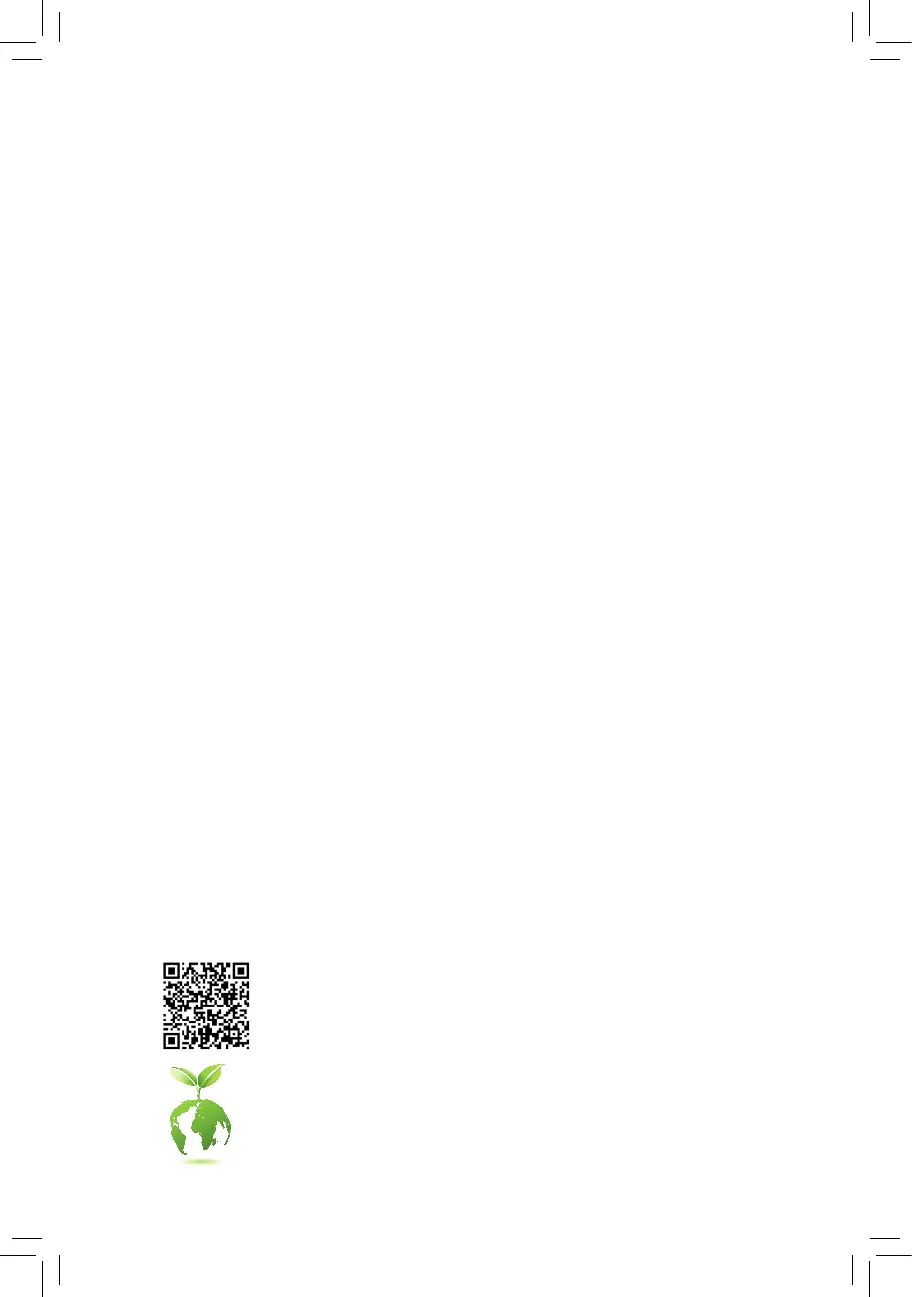

Sida 1/152

X299 AORUS

Gaming 7 Pro

User's Manual

Rev. 1002

12ME-X29AG7P-1002R

For more product details, please visit GIGABYTE's website.

To reduce the impacts on global warming, the packaging materials of this product

are recyclable and reusable. GIGABYTE works with you to protect the environment.

Motherboard

X299 AORUS Gaming 7 Pro

Sept. 28, 2017

Motherboard

X299 AORUS Gaming 7 Pro

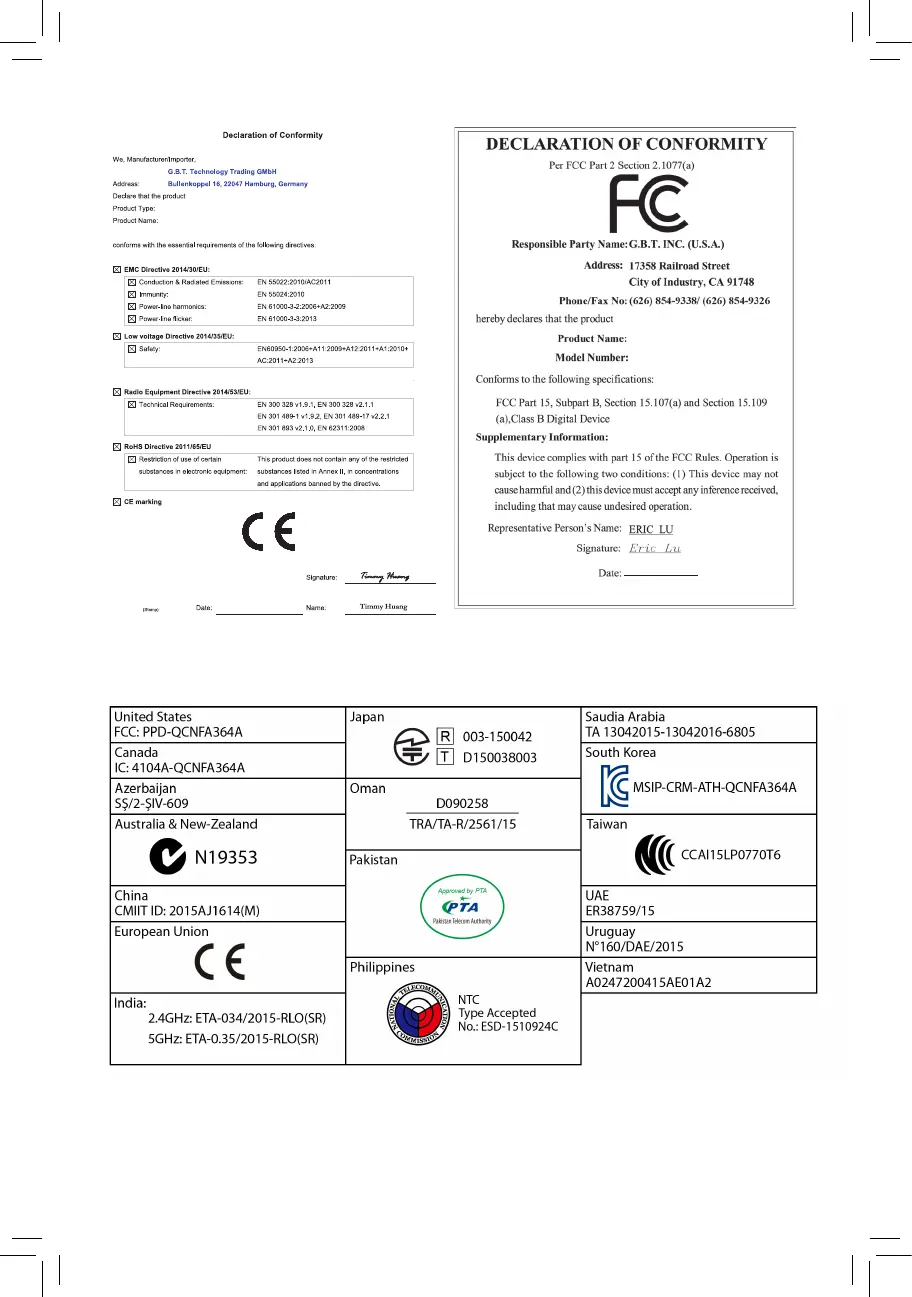

Wireless Module Country Approvals:

See the latest safety and regulatory documents at GIGABYTE's website.

Produktspecifikationer

Varumärke:	Gigabyte
Kategori:	moderkort
Modell:	X299 AORUS Gaming 7 Pro
Bredd:	305 mm
Djup:	244 mm
Wi-Fi:	Ja
Wi-Fi-standarder:	802.11a, Wi-Fi 5 (802.11ac), 802.11b, 802.11g, Wi-Fi 4 (802.11n)
Bluetooth-version:	4.1
Hörlursutgångar:	1
USB-anslutning:	USB Type-A, USB Type-C
Maximalt internminne:	128 GB
Ljudutgångskanaler:	7.1 kanaler
S/PDIF-utgång:	Ja
Komponent för:	PC
Kompatibla processorer:	Intel Core i5, Intel Core i7, Intel Core i9
Minnestyper som stöds:	DDR4-SDRAM
Typer av lagringsenheter som stöds:	HDD & SSD
Antal minnesplatser:	8
BIOS-typ:	UEFI AMI
ACPI-version:	5.0
Obuffrat minne:	Ja
WiFi-AP antennuttag:	2
Antal monteringshål:	8
Analog ljudutgång:	1
DualBIOS:	Ja
Ljudkontakt:	Ja
processortillverkare:	Intel
Windows-operativsystem som stöds:	Windows 10
Typ av ethernet-gränssnitt:	Gigabit Ethernet
Antal LAN (RJ-45) anslutningar:	2
processorsockel:	LGA 2066 (Socket R4)
Antal PS/2-portar:	1
Nätverksansluten (Ethernet):	Ja
Strömkälla av typen:	ATX
Antalet hårddiskar som stöds:	8
RAID-nivåer:	0, 1,5, 10
Minnesplatser, typ:	DIMM
Minneskanaler:	Fyra kanaler
Minnets hastigheter:	2133,2400,2666,2800,3000,3200,3300,3333,3400,3466,3600,3666,3733,3800,3866,4000,4133,4266,4333,4400 MHz
Max antal processorer:	1
USB 2.0 anslutning:	2
ATX strömkontakt (24-pin):	Ja
EPS strömkontakt (8-polig):	Ja
Kontakter på framsidan:	Ja
Antalet Seriella ATA anslutningar:	8
TPM-anslutning:	Ja
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	4
Antal USB 3.2 Gen 2 (3.1 Gen 2) typ A-portar:	4
Antal USB 3.2 Gen 2 (3.1 Gen 2) typ C-portar:	1
BIOS minnesstorlek:	256 mbit
Wake-on-LAN förberedd:	Ja
Moderkort, chipsetfamilj:	Intel
Moderkortets chipset:	Intel® X299
Moderkort formfaktor:	ATX
Bluetooth:	Ja
Plug & Play-kompatibel:	Ja
Ombord grafikkort:	Nej
Uttag för mikrofon/linje in:	Ja
Hårddiskens storlek:	2.5/3.5 "
Kylning typ:	Aktiv
Lagringsenhetsgränssnitt som stöds:	M.2, SATA
Stödd processor uttag:	LGA 2066
Ljudchipp:	Realtek ALC1220
Klar CMOS-bygel:	Ja
USB 3.2 Gen 1 (3.1 Gen 1)-anslutningar:	2
CPU-fläktsanslutning:	Ja
Antal anslutningar för fläktar:	6
Antalet EATX-strömanslutningar:	1
Ljudanslutning på framsidan:	Ja
RGB LED stiftlist:	Ja
S/PDIF ut anslutning:	Ja
Thunderbolt-anslutningar:	1
Clear CMOS knapp:	Ja
PC hälsoövervakning:	CPU, FAN, LED, Temperature, Voltage
Intel® Core i3/i5/i7/i9 serien:	i7-7xxx, i7-9xxx, i9-9xxx
Sammanlagt antal SATA-kontakter:	8
PCI Express x4 platser:	2
PCI Express x16 platser:	2
Systemhantering BIOS (SMBIOS)-version:	2.7
Diskret grafik stöd:	Ja
PCI Express x8 kortplatser:	1
Realtidsklocka (RTC):	Ja
Kortplats för M.2-kort (lagring):	3
Version av Desktop Management Interface (DMI):	2.7
