Sida 1/108

X570S AORUS MASTER

User's Manual

Rev. 1001

12ME-X57SMTR-1001R

For more product details, please visit GIGABYTE's website.

To reduce the impacts on global warming, the packaging materials of this product are

recyclable and reusable. GIGABYTE works with you to protect the environment.

The trademarks mentioned in this manual are legally registered to their respective owners.

Disclaimer

Information in this manual is protected by copyright laws and is the property of GIGABYTE.

Changes to the specications and features in this manual may be made by GIGABYTE

without prior notice. No part of this manual may be reproduced, copied, translated, transmit-

ted, or published in any form or by any means without GIGABYTE's prior written permission.

Documentation Classications

In order to assist in the use of this product, GIGABYTE provides the following types of docu-

mentations:



For quick set-up of the product, read the Quick Installation Guide included with the product.



For detailed product information, carefully read the User's Manual.

For product-related information, check on our website at: https://www.gigabyte.com

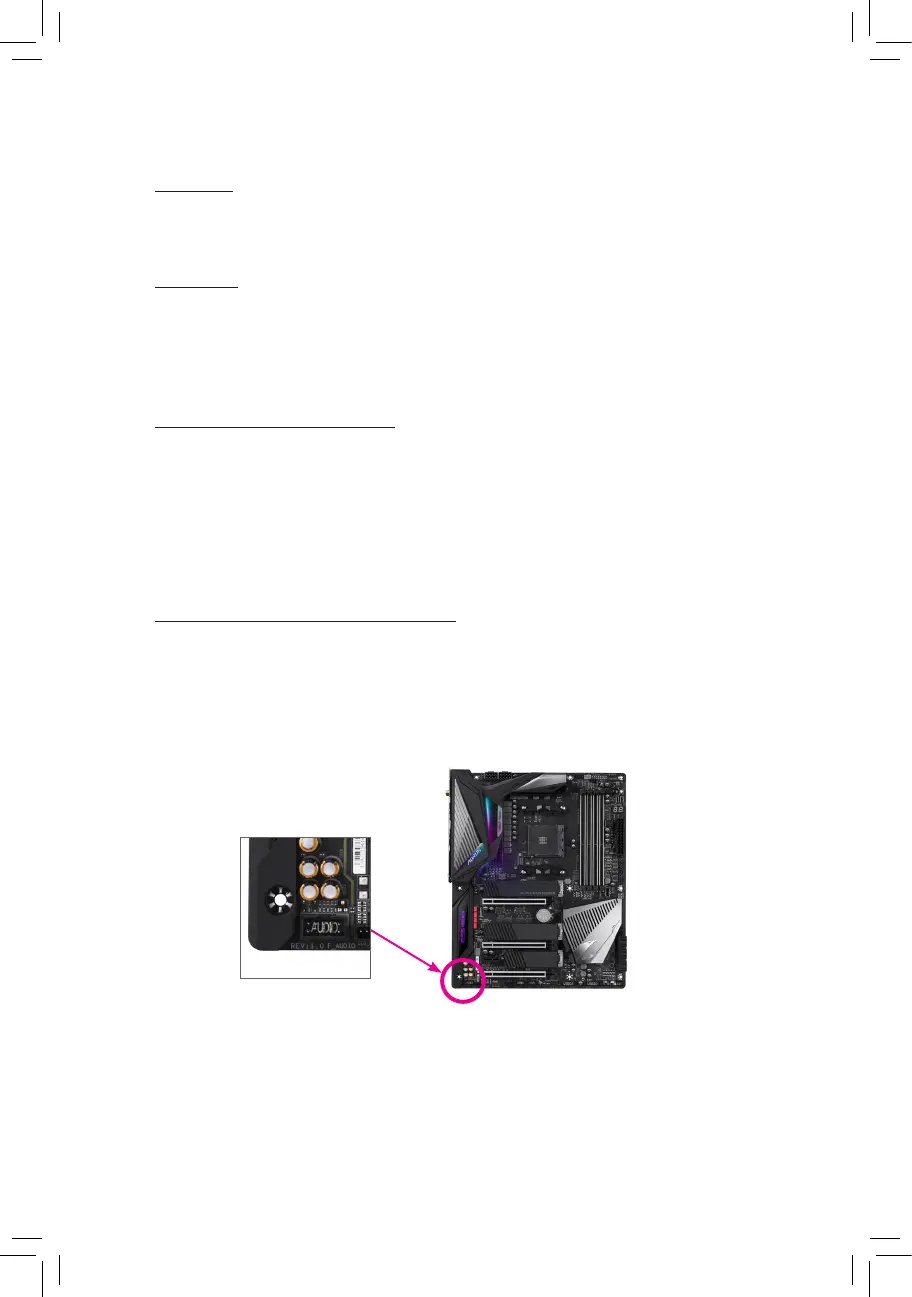

Identifying Your Motherboard Revision

The revision number on your motherboard looks like this: "REV: X.X." For example, "REV:

1.0" means the revision of the motherboard is 1.0. Check your motherboard revision before

updating motherboard BIOS, drivers, or when looking for technical information.

Example:

Produktspecifikationer

Varumärke:	Gigabyte
Kategori:	moderkort
Modell:	X570S Aorus Master
Vikt:	1000 g
Bredd:	305 mm
Djup:	244 mm
Höjd:	85 mm
Wi-Fi:	Ja
Wi-Fi-standarder:	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Bluetooth-version:	5.2
Hörlursutgångar:	5
USB-anslutning:	USB Type-A, USB Type-C
Maximalt internminne:	128 GB
Ljudutgångskanaler:	7.1 kanaler
S/PDIF-utgång:	Ja
RAID-stöd:	Ja
Komponent för:	PC
Kompatibla processorer:	AMD Ryzen 3, AMD Ryzen 5, AMD Ryzen 7, AMD Ryzen 9 3rd Gen, AMD Ryzen 9 5th Gen
Antal lagringsenheter som stöds:	10
Minnestyper som stöds:	DDR4-SDRAM
Typer av lagringsenheter som stöds:	HDD & SSD
Antal minnesplatser:	4
BIOS-typ:	UEFI AMI
ACPI-version:	5.0
Obuffrat minne:	Ja
WiFi-AP antennuttag:	2
processortillverkare:	AMD
Windows-operativsystem som stöds:	Windows 10 x64
Typ av ethernet-gränssnitt:	2.5 Gigabit Ethernet
Antal LAN (RJ-45) anslutningar:	1
processorsockel:	Uttag AM4
Kabel inkluderad:	SATA
Nätverksansluten (Ethernet):	Ja
Antal USB 2.0 anslutningar:	4
RAID-nivåer:	0, 1,10
Minnesplatser, typ:	DIMM
Minneskanaler:	Dubbla kanaler
Minnets hastigheter:	2133,2400,2667,2933,3200,3300,3333,3400,3466,3600,3733,3800,3866,4000,4133,4266,4300,4400,4600,4866,5000,5100,5200,5400 MHz
USB 2.0 anslutning:	2
USB 3.2 Gen 2 (3.1 Gen 2)-anslutningar:	1
ATX strömkontakt (24-pin):	Ja
EPS strömkontakt (8-polig):	Ja
Kontakter på framsidan:	Ja
TPM-anslutning:	Ja
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	2
Antal USB 3.2 Gen 2 (3.1 Gen 2) typ A-portar:	5
BIOS minnesstorlek:	256 mbit
Moderkort, chipsetfamilj:	AMD
Moderkortets chipset:	AMD X570
Moderkort formfaktor:	ATX
Antal M.2 (M)-platser:	4
Bluetooth:	Ja
Harmonized System (HS)-kod:	84733020
Wi-Fi-standard:	Wi-Fi 6 (802.11ax)
Medföljande programvara:	Norton Internet Security, cFosSpeed
Uttag för mikrofon/linje in:	Ja
Drivrutiner medföljer:	Ja
Lagringsenhetsgränssnitt som stöds:	M.2, PCI Express 3.0, PCI Express 4.0, SATA III
Stödd processor uttag:	Uttag AM4
Ljudchipp:	Realtek ALC1220-VB
Klar CMOS-bygel:	Ja
USB 3.2 Gen 1 (3.1 Gen 1)-anslutningar:	2
Antal SATA III kontakter:	6
CPU-fläktsanslutning:	Ja
Antal anslutningar för fläktar:	4
12V-kontakt:	Ja
Ljudanslutning på framsidan:	Ja
Stöd för parallellprocessteknik:	2-Way CrossFireX, Quad-GPU CrossFireX
RGB LED stiftlist:	Ja
Thunderbolt-anslutningar:	1
Clear CMOS knapp:	Ja
Antal USB 3.2 Gen 2x2 typ C-portar:	1
PC hälsoövervakning:	FAN, Temperature, Voltage
PCI Express x16 platser:	3
Systemhantering BIOS (SMBIOS)-version:	2.7
WLAN-kontrollens modell:	Intel Wi-Fi 6E AX210
Version av Desktop Management Interface (DMI):	2.7
