Sida 1/140
Z390 AORUS MASTER
User's Manual
Rev. 1001
12ME-Z39MSTR-1001R
For more product details, please visit GIGABYTE's website.
To reduce the impacts on global warming, the packaging materials of this product are
recyclable and reusable. GIGABYTE works with you to protect the environment.
Aug. 15, 2018
Motherboard
Z390 AORUS MASTER
Aug. 15, 2018
Motherboard
Z390 AORUS MASTER

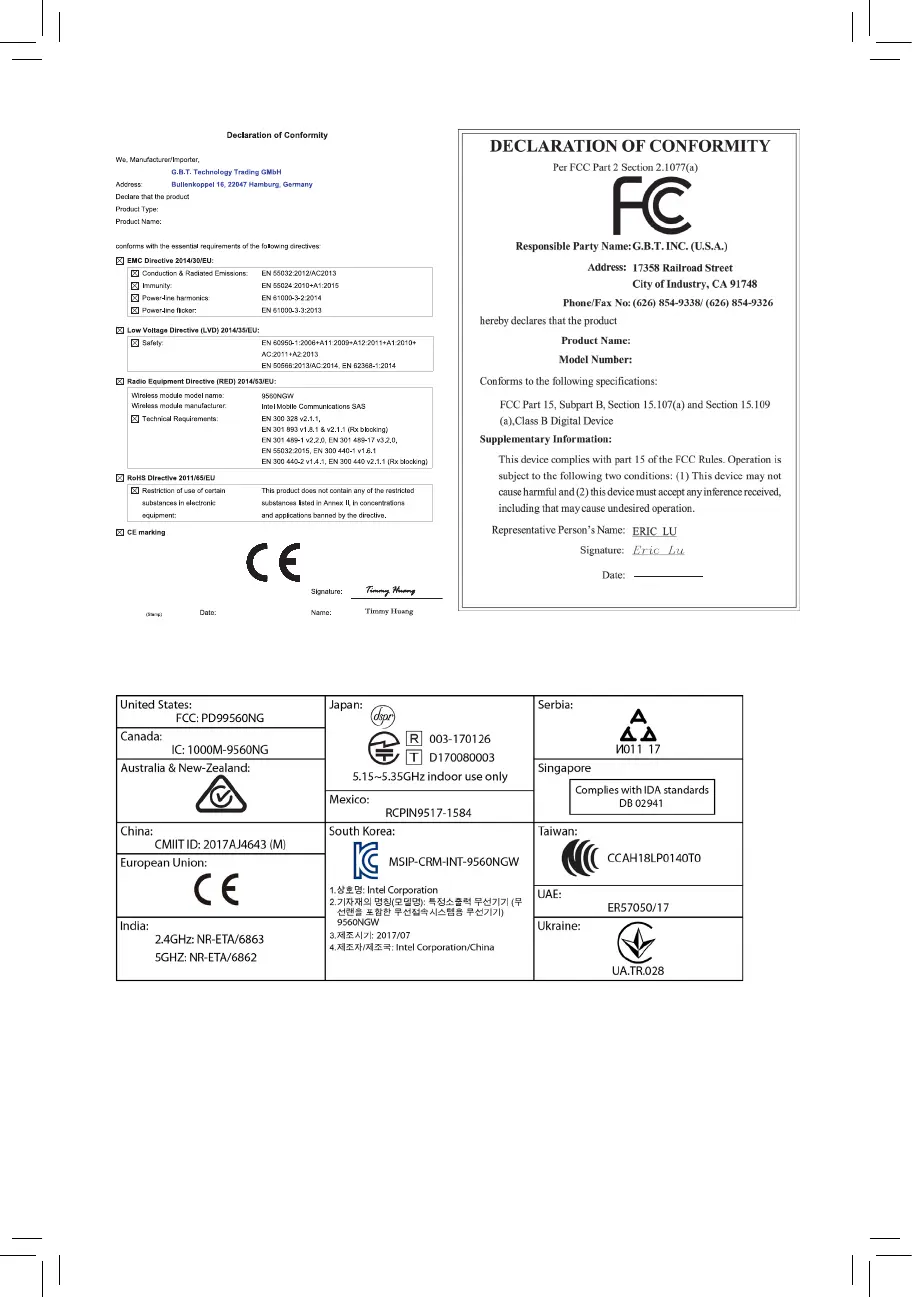

Wireless Module Country Approvals:
Produktspecifikationer
| Varumärke: | Gigabyte |
| Kategori: | moderkort |
| Modell: | Z390 Aorus Master |
| Bredd: | 305 mm |
| Djup: | 244 mm |
| Wi-Fi: | Ja |
| Wi-Fi-standarder: | 802.11a, Wi-Fi 5 (802.11ac), 802.11b, 802.11g, Wi-Fi 4 (802.11n) |
| Bluetooth-version: | 5.0 |
| Hörlursutgångar: | 1 |
| Maximalt internminne: | 64 GB |
| Ljudutgångskanaler: | 7.1 kanaler |
| S/PDIF-utgång: | Ja |
| Komponent för: | PC |
| Kompatibla processorer: | Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7 |
| Minnestyper som stöds: | DDR4-SDRAM |
| Typer av lagringsenheter som stöds: | HDD & SSD |
| Antal minnesplatser: | 4 |
| BIOS-typ: | UEFI AMI |
| ACPI-version: | 5.0 |
| Obuffrat minne: | Ja |
| WiFi-AP antennuttag: | 2 |
| DualBIOS: | Ja |
| bruksanvisning: | Ja |
| processortillverkare: | Intel |
| Windows-operativsystem som stöds: | Windows 10 |
| Typ av ethernet-gränssnitt: | Gigabit Ethernet |
| Antal LAN (RJ-45) anslutningar: | 1 |
| processorsockel: | LGA 1151 (uttag H4) |
| Nätverksansluten (Ethernet): | Ja |
| Antal USB 2.0 anslutningar: | 4 |
| RAID-nivåer: | 0, 1,5, 10 |
| Minnesplatser, typ: | DIMM |
| Minneskanaler: | Dubbla kanaler |
| Minnets hastigheter: | 2133,2400,2666,2800,3000,3200,3300,3333,3400,3466,3600,3666,3733,3800,3866,4000,4133 MHz |
| USB 2.0 anslutning: | 2 |
| ATX strömkontakt (24-pin): | Ja |
| EPS strömkontakt (8-polig): | Ja |
| Kontakter på framsidan: | Ja |
| TPM-anslutning: | Ja |
| Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar: | 2 |
| Antal USB 3.2 Gen 2 (3.1 Gen 2) typ A-portar: | 3 |
| Antal USB 3.2 Gen 2 (3.1 Gen 2) typ C-portar: | 1 |
| BIOS minnesstorlek: | 16 mbit |
| Moderkort, chipsetfamilj: | Intel |
| Moderkortets chipset: | Intel Z390 |
| Moderkort formfaktor: | ATX |
| Antal M.2 (M)-platser: | 3 |
| Bluetooth: | Ja |
| Medföljande programvara: | Norton Internet Security\ncFosSpeed\nXSplit Gamecaster + Broadcaster |
| Uttag för mikrofon/linje in: | Ja |
| Ljudchipp: | Realtek ALC1220-VB |
| Klar CMOS-bygel: | Ja |
| USB 3.2 Gen 1 (3.1 Gen 1)-anslutningar: | 1 |
| Antal SATA III kontakter: | 6 |
| CPU-fläktsanslutning: | Ja |
| Antal anslutningar för fläktar: | 6 |
| Ljudanslutning på framsidan: | Ja |
| Stöd för parallellprocessteknik: | 2-Way CrossFireX, 2-Way SLI, Quad-GPU CrossFireX, Quad-GPU SLI |
| RGB LED stiftlist: | Ja |
| S/PDIF ut anslutning: | Ja |
| Thunderbolt-anslutningar: | 1 |
| Clear CMOS knapp: | Ja |
| PCI Express x16 platser: | 3 |
| Stödda kapaciteter hos minnesmodul: | 16GB |
| Systemhantering BIOS (SMBIOS)-version: | 2.7 |
| PCI Express x1 kortplatser: | 3 |
| Version av Desktop Management Interface (DMI): | 2.7 |
