Vridpotentiometer DALI med strömförsörjning, Vridpotentiometer DALI

Vridpotentiometer DALI med strömförsörjning

Vridpotentiometer DALI med strömförsörjningVridpotentiometer DALI med strömförsörjning

Art. nr. : 2998

Vridpotentiometer DALI

Vridpotentiometer DALIVridpotentiometer DALI

Art. nr. : 2997

Bruksanvisning

BruksanvisningBruksanvisning

11 Säkerhetsanvisningar

Säkerhetsanvisningar

SäkerhetsanvisningarSäkerhetsanvisningar

Montering och anslutning av elektriska enheter får bara utföras av kvalificerade

Montering och anslutning av elektriska enheter får bara utföras av kvalificeradeMontering och anslutning av elektriska enheter får bara utföras av kvalificerade

elektriker.

elektriker.elektriker.

Kan medföra allvarliga kroppsskador, eldsvåda eller materiella skador. Läs och följ hela

Kan medföra allvarliga kroppsskador, eldsvåda eller materiella skador. Läs och följ helaKan medföra allvarliga kroppsskador, eldsvåda eller materiella skador. Läs och följ hela

bruksanvisningen.

bruksanvisningen.bruksanvisningen.

Risk för elstötar! Frånkoppla enheten innan arbeten utförs på den eller lasten. Slå av alla

Risk för elstötar! Frånkoppla enheten innan arbeten utförs på den eller lasten. Slå av allaRisk för elstötar! Frånkoppla enheten innan arbeten utförs på den eller lasten. Slå av alla

brytare som matar farlig spänning till enheten eller lasten.

brytare som matar farlig spänning till enheten eller lasten.brytare som matar farlig spänning till enheten eller lasten.

De här anvisningarna är en del av produkten och ska behållas av slutkunden.

De här anvisningarna är en del av produkten och ska behållas av slutkunden.De här anvisningarna är en del av produkten och ska behållas av slutkunden.

22 Enhetens konstruktion

Enhetens konstruktion

Enhetens konstruktionEnhetens konstruktion

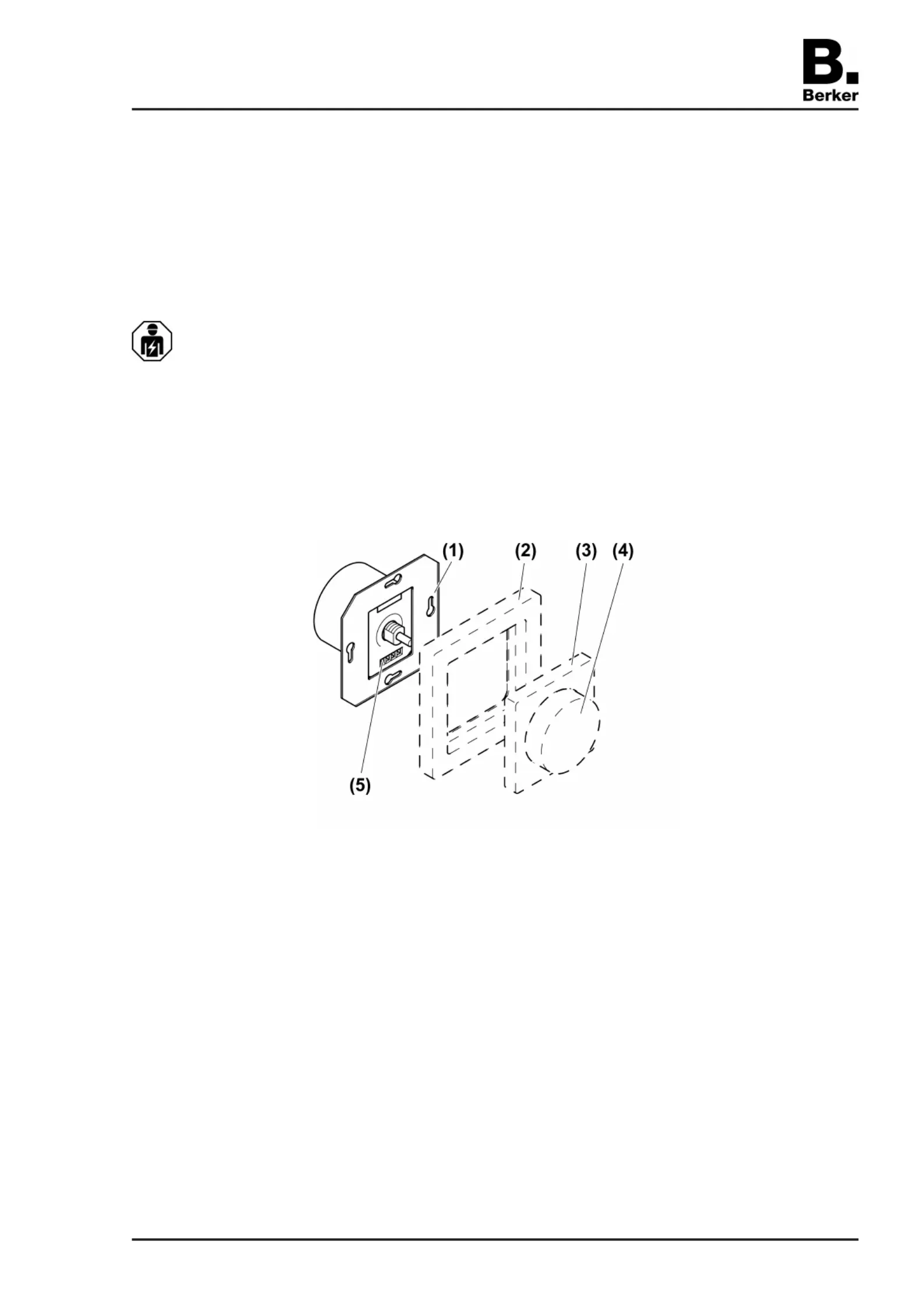

Bild1

(1) DALI-potentiometer

(2) Ram

(3) Centrumplatta

(4) Manöverknapp

(5) Skruvklämmor

33 Funktion

Funktion

FunktionFunktion

Ändamålsenlig användning

Ändamålsenlig användningÄndamålsenlig användning

– Inställning av ljusstyrka för lampor med DALI-gränssnitt

– Inställning av färgtemperatur för lampor med DALI Device Type 8 för Tunable White enligt

IEC 62386-209

– Montering i apparatdosa enligt DIN 49073

Produktegenskaper

ProduktegenskaperProduktegenskaper

– DALI-potentiometern med nätdel levererar styrströmmen för 26 DALI-enheter.

1 / 5

82594701 30.04.2019

6LE007177A

Vridpotentiometer DALI med strömförsörjning, Vridpotentiometer DALI

– Parallellkoppling av upp till 4 DALI-potentiometrar med nätdel med möjlighet att försörja

upp till 104 DALI-enheter.

– En DALI-potentiometer utan nätdel försörjs genom DALI-spänningen och används som

extra manöverställe.

– Gränsvärden för färgtemperatur och en grund- resp. tändningsljusstyrka kan sparas.

För att garantera störningsfri drift får enheten inte kombineras med andra DALI-styrningar.

Beteende efter strömavbrott

Beteende efter strömavbrottBeteende efter strömavbrott

När strömmen kommer tillbaka återställs färgtemperaturen och ljusstyrkan till samma värden

som före strömavbrottet.

44 Användning

Användning

AnvändningAnvändning

Manövreringen kan ske från flera manöverställen och gäller för alla anslutna enheter

(broadcast).

Koppla om ljuset

Koppla om ljusetKoppla om ljuset

￭ Tryck på manöverknappen.

Ställa in ljusstyrkan

Ställa in ljusstyrkanStälla in ljusstyrkan

￭ Vrid på manöverknappen.

Långsam vridning = liten ändring av ljusstyrkan

Snabb vridning = stor ändring av ljusstyrkan

Ställa in färgtemperatur

Ställa in färgtemperaturStälla in färgtemperatur

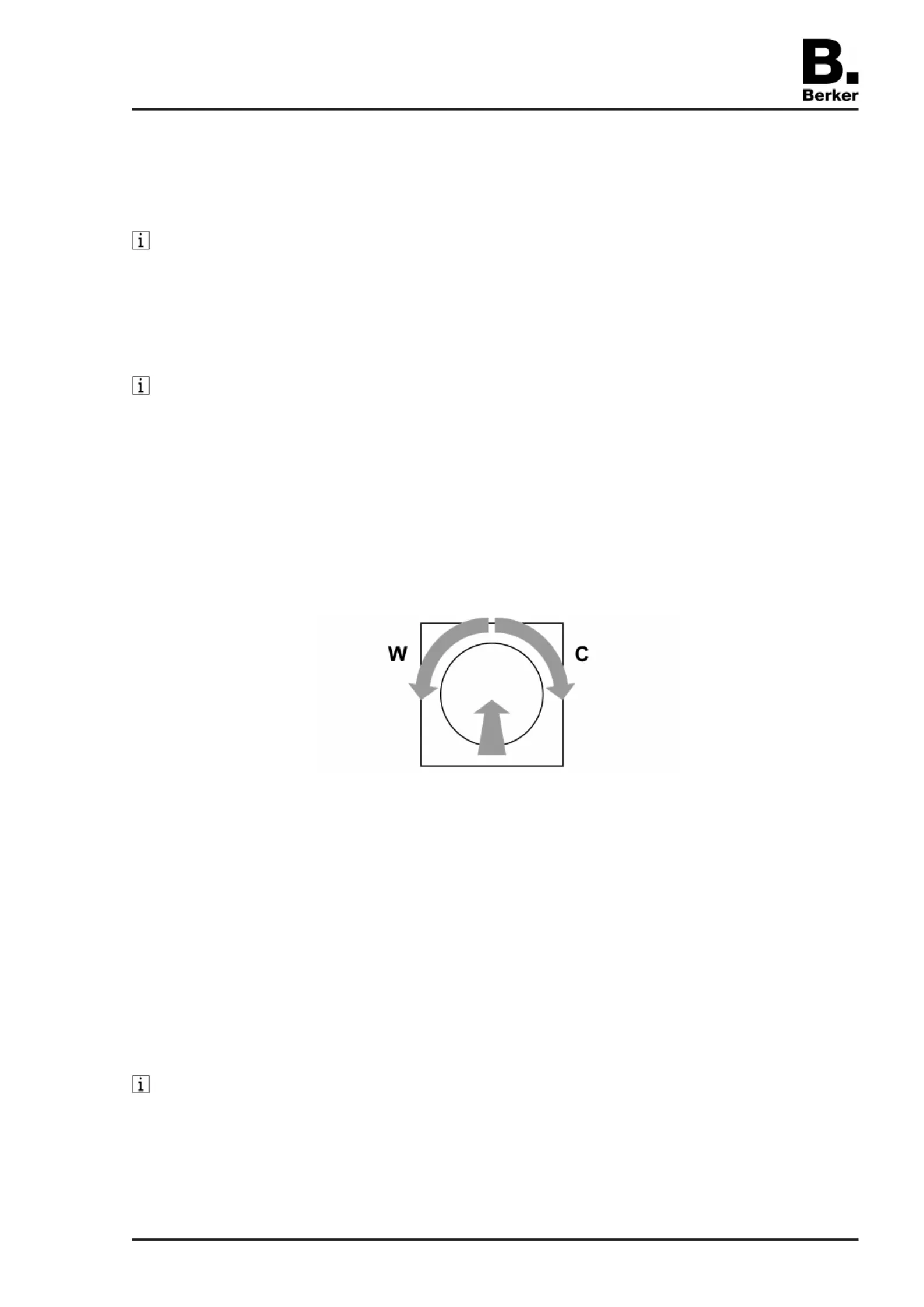

Bild2

￭ Vrid på den intryckta manöverknappen.

Vridning åt vänster (W) = varmare ljus (minska färgtemperaturen)

Vridning åt höger (C) = kallare ljus (öka färgtemperaturen)

Lagra inkopplingsljusstyrka

Lagra inkopplingsljusstyrkaLagra inkopplingsljusstyrka

Om belysningen alltid ska tändas med samma ljusstyrka kan den sparas som

tändningsljusstyrka.

￭ Slå på ljuset.

￭ Ställ in önskad tillkopplingsljusstyrka.

￭ Tryck kort på manöverknappen två gånger i följd (dubbelklicka).

Belysningen blinkar två gånger med maximal ljusstyrka. Tändningsljusstyrkan har

sparats.

Om belysningen släcks efter dubbelklicket tog det för lång tid mellan den första och andra

tryckningen.

Radera tändningsljusstyrka

Radera tändningsljusstyrkaRadera tändningsljusstyrka

￭ Släck ljuset.

￭ Tryck kort på manöverknappen två gånger i följd (dubbelklicka).

Belysningen kopplar om till maximal ljusstyrka i ca 2 sekunder.

2 / 5

82594701 30.04.2019

6LE007177A

Vridpotentiometer DALI med strömförsörjning, Vridpotentiometer DALI

Tändningsljusstyrkan har raderats.

55 Information för elektriker

Information för elektriker

Information för elektrikerInformation för elektriker

FARA!

Livsfarlig spänning.

Livsfarlig spänning.Livsfarlig spänning.

Koppla ifrån alla tillhörande säkerhetsbrytare innan du arbetar med enheten eller

Koppla ifrån alla tillhörande säkerhetsbrytare innan du arbetar med enheten ellerKoppla ifrån alla tillhörande säkerhetsbrytare innan du arbetar med enheten eller

lasten. Täck över spänningsledande delar!

lasten. Täck över spänningsledande delar!lasten. Täck över spänningsledande delar!

5.1

5.15.1 Montering och elektrisk anslutning

Montering och elektrisk anslutning

Montering och elektrisk anslutningMontering och elektrisk anslutning

Ansluta och montera enheten

Ansluta och montera enhetenAnsluta och montera enheten

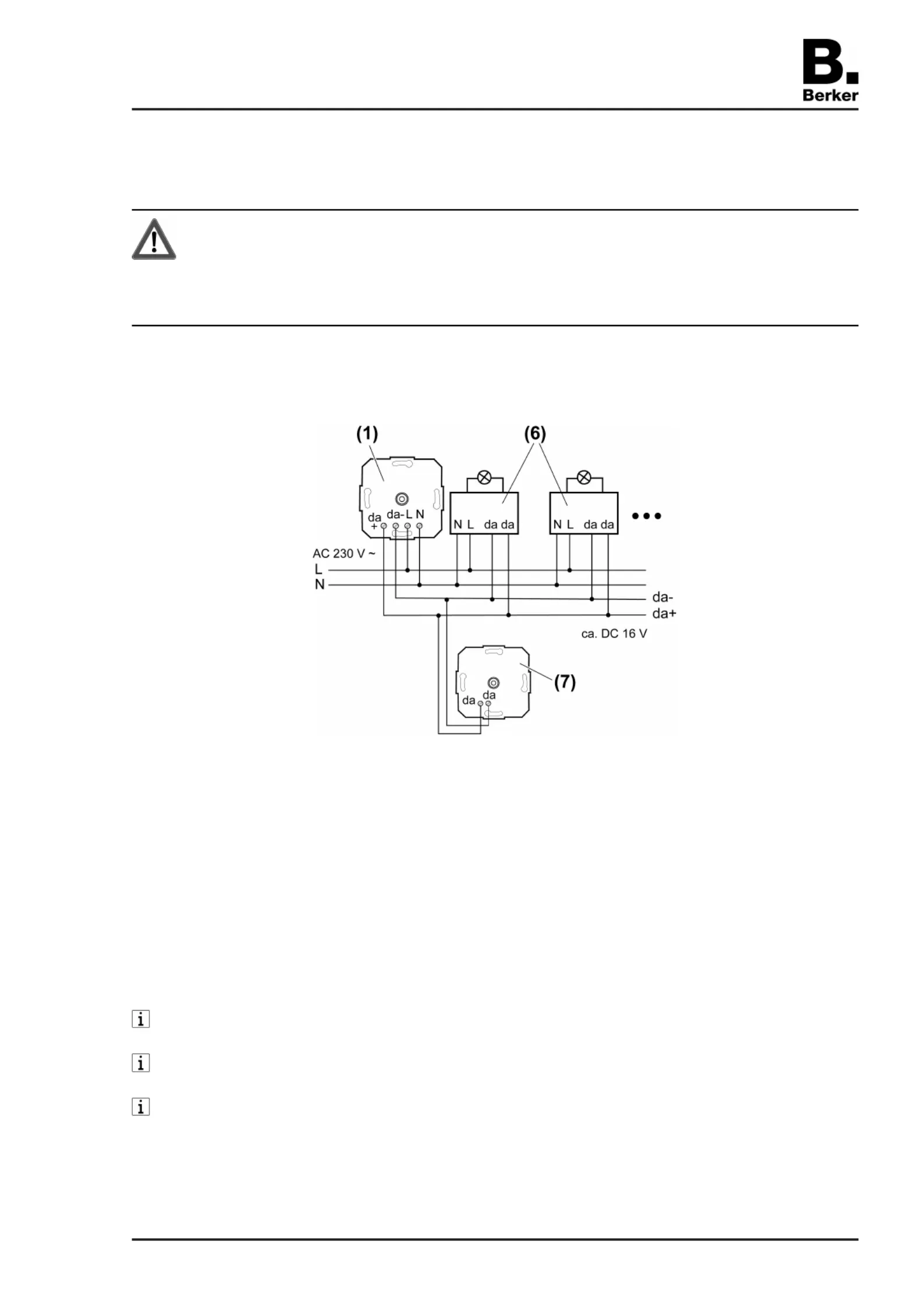

Bild3

(1) DALI-potentiometer med nätdel

(6) DALI-enhet, till exempel DALI-EVG

(7) DALI-potentiometer utan nätdel
