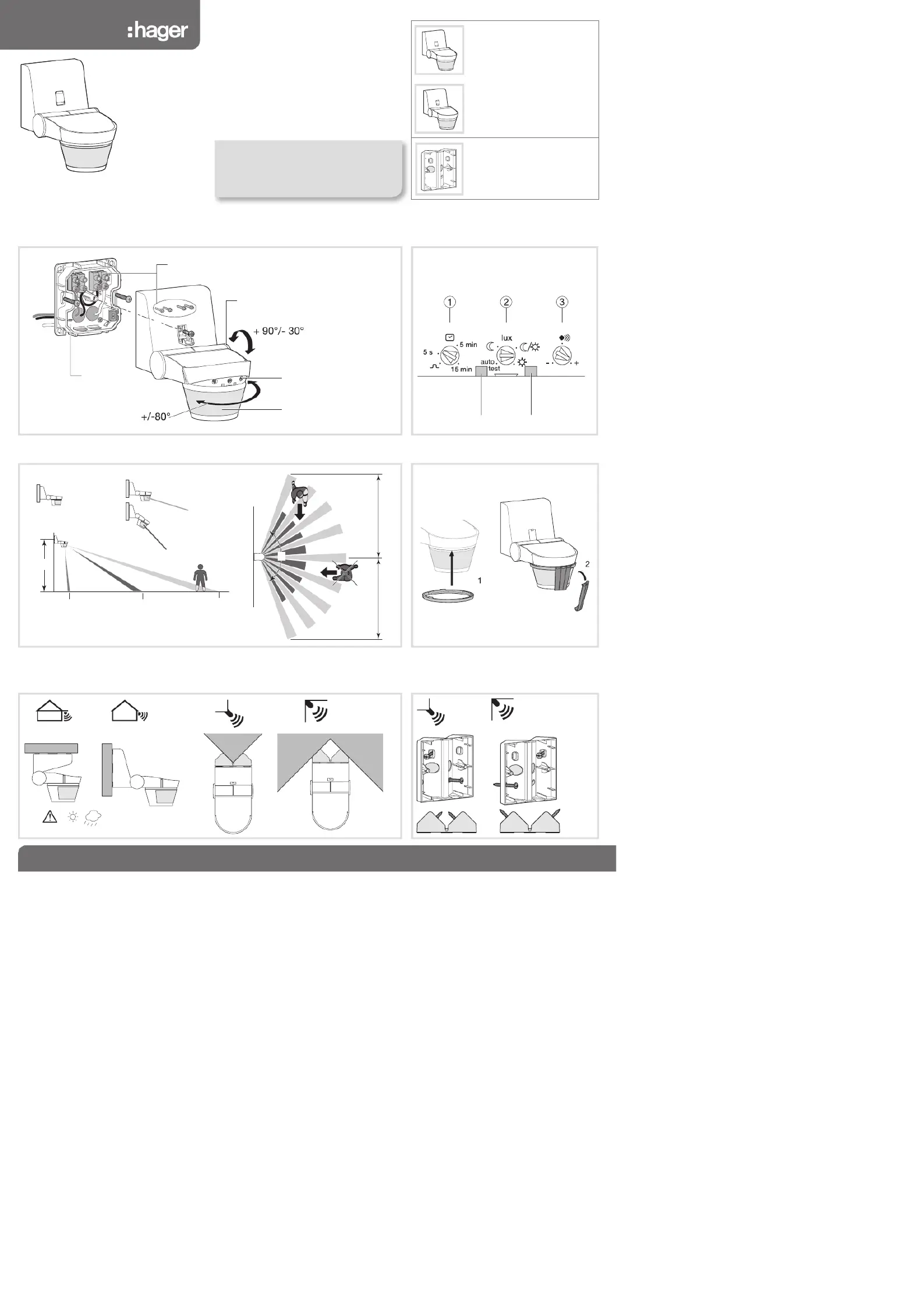

Sida 1/4

6 m ( 140°)α

8 m ( 200°)α

6 m ( 140°)α

8 m ( 200°)α

Beskrivning

Avkänningsområde

Montering

Inställning

Stängare

Anslutning med stiftsystem

(4 stift kan sättas in)

Höjdjustering

α = 360°

EE85. α = 140°

EE86. α = 200°

Bästa möjliga monteringshöjd är 2,5 m.

Avkänningsfältet ska förbli fritt.

8 m 16 m

2,5 m

0,5 m

16 m

4 m

LED A LED B

Tillbehör för vinkelinfästning

Platta för

vägginfästning

Vridbart avkänningshuvud

Inställningspotentiometrar

Tidsfördröjning

(belysningstid)

Ljusstyrka

Känslighet

(ändring av

aktionsradien)

Varning!

Apparaten får endast installeras av behörig elektriker

enligt i landet gällande installationsnormer.

Du ska inte ansluta eller koppla ifrån en

strömförande produkt.

DETEKTOR 140°

EE850 Vit

EE851 Mörkgrå

DETEKTOR 220°

EE860 Vit

EE861 Mörkgrå

TILLBEHÖR FÖR

VINKELINFÄSTNING

EE855 Vit

EE856 Mörkgrå

6E7580.C1

6E7580.C

EE85., EE86.

Rörelsedetektorer

av komforttyp140°, 220°

Test och validering av

avkänningsområdet

Sätt potentiometern i testläge och, vid 2

behov, använd stängarna för att avgränsa

avkänningsområdet.

Testläget nns tillgängligt under en tidsintervall av

3 minuter. Varje rörelse kopplar då på belysningen

under 1 sekund.

Efter 3 minuter utan rörelseavkänning återgår

produkten till normalt driftläge.

Begränsning av avkänningsområdet

Det går att begränsa avkänningsområdet med

hjälp av medlevererade stängare eller genom att

sänka huvudet.

Normal drift (på/av)

Belysningsutgång styrs så snart den ljusstyrkenivå

som definierats av potentiometern bedöms 2

som otillräcklig och en rörelse upptäcks.

Efter avkänningen förblir belysningen tänd under

en tid som fördefinierats av potentiometern.1

Tidsfördröjningen startas om efter varje

avkänningstillfälle.

Anmärkning: när potentiometern står på auto test,

fördefinieras inställningarna.

Klockstyrning

En impuls skapas var 10:e sekund så snart

ljusstyrkenivån bedöms som otillräcklig och en

rörelse upptäcks när potentiometern står på .1V

Det här impulsläget är inte anpassat för

anslutningar av effektenheter (avsedda för

laddningar på låg effekt).

Användning av fjärrkontrollen

(Tillval, EE806)

Detektorn får kommandon från fjärrkontrollen när

Lux potentiometern står i läge ”auto test”.

Om potentiometern ställs på något annat värde, så

återgår detektorn till lokal inställning.

Detektorns lydsdiod B lyser upp för att bekräfta

signalen med fjärrkontrollen.

Den blinkar hastigt under 2 sek vid mottagning av

en order eller 5 sekunder vid nollställning. När det

kommer ett otillåtet kommando, så lyser lysdioden

upp under 1 sek.

Följande inställningar är möjliga

- temporisation

- tidsfördröjning

- ljusstyrkenivå

- känslighet

- på/av

- semesterfrånvaro (närvarosimulering)

- aktivering av lysdiod för avkänning.A

Försiktighetsåtgärder vid driftsättning

För att få fram bästa möjliga avkänningsförhållanden bör man följa nedanstående rekommendationer:

- detektionen är känslig för solstrålar och dåligt väder. Detektionsprestandan är optimala upp till 35°C.

- Det är bäst att ha 1m m avstånd mellan ljuskällan och detektorn.

Vid montering i dosan, ska du vara noga med att inte deformera väggplattan genom att dra åt skruvarna

för hårt.

Montering

I utskjutande läge eller i taket:

- fäst in väggplattan med hjälp av medlevererade skruvar

- anslut väggplattans uttagsplint (se anslutningscheman i bilagan)

- sätt in detektorn helt och hållet på väggplattan

- skruva tills produkten är riktigt tät.

Vid vinkelinfästning, ska plattan för vägginfästning fästas mellan tillbehöret och detektorn.

Kabelingångar (brytbara skiljeväggar) ger möjlighet:

- bakifrån (montering på låda) ler nerifrån.

Produktens presentation och

driftprinciper

Denna detektor ger möjlighet att automatiskt

styra en ljuskälla under en bestämd tid när en

örelse upptäcks inom dess övervakningsområde.

Lysdioden A indikerar rörelse. Den är grundinställd

för inhibering, utom i testläge.

Inställningar och test

Detektorerna har 2 driftlägen:

Med tidsfördröjning och med klockstyrning.

Spänningssättning

Detektorn tänder belysningen under 40 sek.

Efter 40 sek aktiverar den sitt Normal läge

Ateha rännor

ref. ATA 12200

eller ATA 63000

Kablage och anslutningar (installeras med fast kablag)

Åtgärd Inställningar Potentiometer

Använd

(fabriksinställda)

Autoinställningar eller

gör inställningarna

med fjärrkontrollen för

att automatiskt tända

belysningen under en

bestämd tidsintervall.

Auto inställningar

Sätt Lux-potentiometern på

“auto test”.

Inställningarna är fördefinierade

Lux = , (drift endast nattetid)o

tid = 3 minuter,

känslighet = max.

Fjärrkontrollens inställningar

(Inhiberade manuella

inställningar).

Automatiskt tända

ljuset under en

bestämd tidsintervall.

Montörens inställningar

Styra en timer, en

ringklocka, osv.

Impuls V

Auto inställningar tillgängliga

med tidsintervall = 1s. (kan ej

ändras).

Test och validera

avkänningsområdet.

Testläge

Flytta potentiometer till2

“auto test”. I detta läge kan

fjärrkontrollen användas.

Justera

känsligheten.

Ger möjlighet att ställa in

aktionsradie för att undvika

störningar.

6E7580.C2

Viktig!

Apparatet skal installeres av autorisert elektriker og

i henhold til de normer for installering som gjelder

i landet.

Produktet må ikke kobles til eller fra når det er på.

DETEKTOREN 140°

EE850 Hvit

EE851 Anthrazit

DETEKTOREN 220°

EE860 Hvit

EE861 Anthrazit

WINKELBEFESTIGUNGS-

ZUBEHÖRTEIL

EE855 Hvit

EE856 Antrasitt

6E7580.C3

6 m ( 140°)α

8 m ( 200°)α

6 m ( 140°)α

8 m ( 200°)α

Beskrivelse

Detekteringssone

Installering

Regulering

Deksler

Justerbart

detekteringshode

Tilkobling med PIN-system

(4 innstikkbare pinner)

Loddrett regulering

α = 360°

Lysstyrke Følsomhet

(endring av

spennvidde)

Potensiometer

for regulering

EE85. α = 140°

EE86. α = 200°

Optimal installeringshøyde er på 2,5 m.

Detekteringsfeltet skal være ledig.

8 m 16 m

2,5 m

0,5 m

16 m

4 m

LED A LED B

Tillbehör för vinkelinfästning

6E7580.C

EE85., EE86.

Rörelsedetektorer

av komforttyp 140°, 220°

Tidsforsinkelse

(lysets varighet)

Plate for montering

til vegg
