ORIGINALBETRIEBSANLEITUNG DE
ELEKTROFAHRRÄDER
Edison, NOS FS 8K
18-17-1001, 18-17-1002, 18-18-1063, 18-18-1064, 18-18-1065, 18-18-1066, 18-18-1067,
18-18-1068, 18-18-1500, 18-19-1001
034-11430 • 1.0 • 09.10.2017
WICHTIG
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.backup.book Seite 1 Montag, 9. Oktober 2017 4:10 16
Copyright
© HERCULES GMBH
Weitergabe und Vervielfältigung dieser Betriebsanleitung
sowie Verwertung und Mitteilung ihres Inhalts sind verboten,
soweit nicht ausdrücklich gestattet. Zuwiderhandlung
verpflichten zu Schadenersatz. Alle Rechte für den Fall der
Patent-, Gebrauchsmuster- oder
Geschmacksmustereintragung vorbehalten.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.backup.book Seite 135 Montag, 9. Oktober 2017 4:10 16
034-11430_1.0_09.10.2017 1
Datenblatt
Name, Vorname des Käufers:
Kaufdatum:
Modell:
Rahmennummer:
Typennummer:
Leergewicht (kg):
Reifengröße:
Empfohlener Reifenfülldruck (bar)*: vorne: hinten:
Radumfang (mm):
Schlüsselnummer:
Firmenstempel und Unterschrift:
*Die zulässigen Reifenfülldrücke nach einem Reifenwechsel den
Reifenmarkierungen entnehmen und beachten. Der hier empfohlene
Reifenfülldruck darf nicht überschritten werden.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 1 Montag, 9. Oktober 2017 4:05 16
Technischen Daten
034-11430_1.0_09.10.2017
2
1 Technische Daten
Fahrrad
Tabelle 1: Technische Daten Fahrrad
Transporttemperatur 5 °C - 25 °C
Optimale Transporttemperatur 10 °C - 15 °C
Lagertemperatur 5 °C - 25 °C
Optimale Lagertemperatur 10 °C - 15 °C
Temperatur Betrieb 5 °C - 35 °C
Temperatur Arbeitsumgebung 15 °C - 25 °C
Temperatur Laden 10 °C - 30 °C
Leistungsabgabe/System 250 W (0,25 W)
Abschaltgeschwindigkeit 25 km/h
Batterie
Tabelle 2: Technische Daten Batterie
Transporttemperatur 5 °C - 25 °C
Optimale Transporttemperatur 10 °C - 15 °C
Lagertemperatur 5 °C - 25 °C
Optimale Lagertemperatur 10 °C - 15 °C
Umgebungstemperatur Laden 10 °C - 30 °C
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 2 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 3
Technische Daten
Emissionen
Tabelle 3: Emissionen, vom Fahrrad ausgehend*
A-bewerteter Emissions-Schalldruckpegel < 70 dB(A)
Schwingungsgesamtwert für die oberen
Körpergliedmaßen < 2,5 m/s²
höchster Effektivwert der gewichteten
Beschleunigung für den gesamten Körper < 0,5 m/s²
Anzugsmoment
Tabelle 4: Anzugsmomente
Anzugsmoment Achsmutter 35 Nm - 40 Nm
Maximales Anzugsmoment
Klemmschrauben Lenker* 5 Nm - 7 Nm
*Die Schutzanforderungen nach der Richtlinie 2014/30/EU
Elektromagnetische Verträglichkeit sind gegeben. Das Fahrrad
und das Ladegerät können uneingeschränkt in Wohnbezirken
eingesetzt werden.
*sofern auf dem Bauteil keine anderen Angaben stehen
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 3 Montag, 9. Oktober 2017 4:05 16
Inhaltsverzeichnis
034-11430_1.0_09.10.2017
4
1Technische Daten 2
2 Zu dieser Anleitung 8
2.1 Hersteller 8
2.2 Gesetze, Normen und Richtlinien 9
2.3 Mitgeltende Unterlagen 9
2.4 Änderungen vorbehalten 10
2.5 Sprache 10
2.6 Identifizieren 11
2.6.1 Betriebsanleitung 11
2.6.2 Fahrrad 11
2.7 Zu Ihrer Sicherheit 12
2.7.1 Einweisung, Schulung und Kundendienst 12
2.7.2 Grundlegende Sicherheitshinweise 13
2.7.3 Warnhinweise 13
2.7.4 Sicherheitskennzeichen 14
2.8 Zu Ihrer Information 14
2.8.1 Handlungsanweisungen 14
2.8.2 Informationen auf dem Typenschild 14
2.8.3 Sprachkonventionen 17
2.9 Typenschild 18
3 Sicherheit 19
3.1 Anforderungen an den Fahrer 19
3.2 Persönliche Schutzausrüstung 19
3.3 Bestimmungsgemäße Verwendung 19
3.3.1 City- und Trekkingfahrrad 20
3.3.2 Geländefahrrad (Mountainbike) 20
3.4 Nicht bestimmungsgemäße Verwendung 21
3.5 Persönliche Schutzausrüstung 21
3.6 Sorgfaltspflicht 22
3.6.1 Betreiber 22
3.6.2 Fahrer 23
4 Beschreibung 24
4.1 Übersicht 24
4.2 Lenker 25
4.3 Laufrad und Gabel 26
4.3.1 Ventil 26
4.3.2 Federung 27
4.4 Bremssystem 28
4.5 Elektrisches Antriebssystem 29
4.5.1 Batterie 31
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 4 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 5
Inhaltsverzeichnis
4.5.2 Betriebs- und Ladezustandsanzeige 33
4.5.3 Fahrlicht 33
4.5.4 Bildschirm 33
4.5.4.1 Bedienelemente 33
4.5.4.2 Anzeigen 35
4.5.5 Bedienteile 39
5 Transport, Lagerung und Montage 40
5.1 Transport 40
5.2 Lagern 42
5.2.1 Betriebspause 42
5.2.1.1 Betriebspause vorbereiten 43
5.2.1.2 Betriebspause durchführen 43
5.3 Montage 44
5.3.1 Auspacken 45
5.3.2 Lieferumfang 45
5.3.3 In Betrieb nehmen 46
5.3.3.1 Batterie prüfen 48
5.4 Laufräder mit Schnellspanner montieren 49
6 Fahrrad an Fahrer anpassen 50
6.1 Sattel einstellen 50
6.1.1 Sitzhöhe ermitteln 50
6.1.2 Sattelstütze mit Schnellspanner festspannen 51
6.1.3 Sitzposition und Sattelneigung einstellen 52
6.2 Lenker einstellen 52
6.3 Grundeinstellung der Federung und Dämpfung 53
6.3.1 Härte der Federelemente einstellen 53
6.4 Greifweite des Bremshebels einstellen 54
7 Betrieb 55
7.1 Vor jeder Fahrt 57
7.2 Seitenständer nutzen 59
7.3 Gepäckträger nutzen 60
7.4 Batterie 62
7.4.1 Integrierte Batterie 64
7.4.1.1 Integrierte Batterie herausnehmen 64
7.4.1.2 Integrierte Batterie einsetzen 65
7.4.1.3 Integrierte Batterie einsetzen 65
7.4.2 Batterie laden 65
7.5 Elektrisches Antriebssystem 68
7.5.1 Antriebssystem einschalten 68
7.5.2 Antriebssystem ausschalten 68
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 5 Montag, 9. Oktober 2017 4:05 16
Inhaltsverzeichnis
034-11430_1.0_09.10.2017
6
7.6 Bildschirm 69
7.6.1 Fahrlicht nutzen 69
7.6.2 Schiebehilfe nutzen 69
7.6.3 Unterstützungsgrad wählen 70
7.6.4 Reiseinformationen wechseln 70
7.6.5 Systemeinstellungen ändern 70
7.6.5.1 Einstellungsmenü öffnen 70
7.6.5.2 Einstellungsmenü schließen 70
7.6.5.3 Reiseinformation ändern 71
7.6.5.4 Helligkeit der Hintergrundbeleuchtung einstellen 71
7.6.5.5 Fahrlicht einstellen 72
7.6.5.6 Uhrzeit einstellen 72
7.6.5.7 Signalton einstellen 73
7.6.5.8 Maßeinheiten wechseln 73
7.6.5.9 Sprache wechseln 74
7.6.5.10 Gangschaltung einstellen 75
7.6.5.11 Schaltwerk zurücksetzen 75
7.7 Gangschaltung 77
7.7.1 Manuell hochschalten 77
7.7.2 Manuel herunterschalten 77
7.8 Bremsen 78
7.8.1 Bremse nutzen 79
7.9 Federung sperren 80
8 Instandhaltung 81
8.1 Reinigen und Pflegen 82
8.1.1 Batterie 82
8.1.2 Bildschirm 82
8.1.3 Grundreinigung und Konservieren 83
8.1.4 Kette 83
8.2 Instandhalten 84
8.2.1 Laufrad 84
8.2.2 Bremssystem 84
8.2.3 Elektrische Leitungen und Seilzüge 85
8.3 Inspektion 86
8.4 Korrigieren und Reparieren 87
8.4.1 Nur Originalteile nutzen 87
8.4.2 Seitenständer einstellen 88
8.4.3 Laufrad Schnellspanner 89
8.4.3.1 Spannhebel festspannen 90
8.4.3.2 Ausführung I festspannen 90
8.4.3.3 Ausführung II festspannen 91
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 6 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 7
Inhaltsverzeichnis
8.4.3.4 Ausführung III festspannen 92
8.4.3.5 Ausführung IV festspannen 93
8.4.3.6 Ausführung V festspannen 94
8.4.4 Fülldruck korrigieren 98
8.4.4.1 Blitzventil 98
8.4.4.2 Französisches Ventil 99
8.4.4.3 Auto Ventil 100
8.4.5 Gangschaltung einstellen 101
8.4.6 Bremsbelagverschleiß ausgleichen 101
8.4.7 Beleuchtung austauschen 101
8.4.8 Scheinwerfer einstellen 101
8.4.9 Reparaturen durch den Fachhändler 101
8.4.10 Erste Hilfe bei Systemmeldungen 102
8.4.10.1 Erste Hilfe 103
8.4.10.2 Spezielle Fehlerbehebung 103
8.4.11 Fehleranzeige auf der Batterie 104
8.4.12 Elektrisches Antriebssystem oder Bildschirm starten nicht 105
8.5 Zubehör 106
8.5.1 Kindersitz 107
8.5.2 Fahrradanhänger 109
9 Wiederverwerten und Entsorgen 110
10 EG-Konformitätserklärung 112
11 Abbildungsverzeichnis 113
12 Sachregister 115
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 7 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 9
Zu dieser Anleitung
2.2 Gesetze, Normen und Richtlinien
Diese Betriebsanleitung berücksichtigt die
wesentlichen Anforderungen aus:
• der Richtlinie 2006/42/EG, Maschinen,
• der EN ISO 12100:2010 Sicherheit von Maschinen –
Allgemeine Gestaltungsleitsätze – Risikobeurteilung
und Risikominderung,
• der EN ISO 4210-2:2015, Fahrräder –
Sicherheitstechnische Anforderungen an Fahrräder –
Teil 2: Anforderungen für City- und Trekkingfahrräder,
Jugendfahrräder, Geländefahrräder (Mountainbikes)
und Rennräder,
• der EN 15194:2009+A1:2011, Fahrräder –
Elektromotorisch unterstützte Räder – EPAC-
Fahrräder,
• der EN 11243:2016, Fahrräder – Gepäckträger für
Fahrräder - Anforderungen und Prüfverfahren,
• der Richtlinie 2014/30/EU, Elektromagnetische
Verträglichkeit,
• der EN 82079-1:2012, Erstellen von
Gebrauchsanleitungen – Gliederung, Inhalt und
Darstellung – Teil 1: Allgemeine Grundsätze und
ausführliche Anforderungen und
• der EN ISO 17100:2016-05
Übersetzungsdienstleistungen - Anforderungen an
Übersetzungsdienstleistungen.
2.3 Mitgeltende Unterlagen
Diese Betriebsanleitung ist nur zusammen mit den
mitgeltenden Dokumenten vollständig.
Zu diesem Produkt gilt folgendes Dokument:
• Betriebsanleitung Ladegerät.
Alle anderen Informationen sind nicht mitgeltend.
Die ständig aktualisierten Zubehörfreigabe- und
Teilelisten liegen den HERCULES-Fachhändlern vor.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 9 Montag, 9. Oktober 2017 4:05 16
Zu dieser Anleitung
034-11430_1.0_09.10.2017
10
2.4 Änderungen vorbehalten
Die in dieser Betriebsanleitung enthaltenen
Informationen sind zum Zeitpunkt des Drucks
freigegebene technische Spezifikationen. Bedeutende
Veränderungen werden in einer neuen Ausgabe der
Betriebsanleitung berücksichtigt.
2.5 Sprache
Die Originalbetriebsanleitung ist in deutscher Sprache
abgefasst. Eine Übersetzung ist ohne die
Originalbetriebsanleitung nicht gültig.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 10 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 11
Zu dieser Anleitung
2.6 Identifizieren
2.6.1 Betriebsanleitung
Diese Betriebsanleitung ist in Farbe gedruckt und in
einem aus dünner Pappe bestehenden
Außenumschlag verleimt (PUR-Leim). Für Kopien
jeder Art, beispielsweise für schwarz-weiß Kopien,
lose Seiten oder elektronische Kopien, übernimmt die
HERCULES GMBH keine Verantwortung.
Die Identifikationsnummer dieser Betriebsanleitung
besteht aus der Dokumentennummer, der
Versionsnummer und dem Erscheinungsdatum. Sie
befindet sich auf dem Deckblatt und in der Fußzeile.
Tabelle 5: Identifikationsnummer der Betriebsanleitung
Identifikationsnummer 034-11430_1.0_09.10.2017
2.6.2 Fahrrad
Diese Betriebsanleitung der Marke HERCULES
bezieht sich auf das Modelljahr 2018. Der
Produktionszeitraum ist Juni 2017 bis Juni 2018. Sie
wird im September 2017 herausgegeben.
Die Betriebsanleitung ist Bestandteil folgender
Fahrräder:
Tabelle 6: Zuordnung Typennummer, Modell und Fahrradart
Typennummer Modell Fahrradart
18-Q-0025 EDISON Pro City- und Trekkingrad
18-Q-0026 EDISON Pro City- und Trekkingrad
18-Q-0027 EDISON Sport City- und Trekkingrad
18-Q-0028 EDISON Sport City- und Trekkingrad
18-R-0010 NOS FS 8K Pro Di2 Geländefahrrad
18-R-0011 NOS FS 8K Sport Geländefahrrad
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 11 Montag, 9. Oktober 2017 4:05 16
Zu dieser Anleitung
034-11430_1.0_09.10.2017
12
2.7 Zu Ihrer Sicherheit
Das Sicherheitskonzept des Fahrrads besteht aus vier
Elementen:
• die Einweisung des Fahrers bzw. des Betreibers,
sowie die Wartung und Reparatur des Fahrrads durch
den ZEG-Fachhändler,
• das Kapitel allgemeine Sicherheit,
• die Warnhinweise in dieser Anleitung und
• die Sicherheitskennzeichen auf den
Typenschildern.
2.7.1 Einweisung, Schulung und Kundendienst
Den Kundendienst führt der ausliefernde ZEG-
Fachhändler aus. Er gibt seine Kontaktdaten auf der
Rückseite und dem Datenblatt dieser
Betriebsanleitung an. Sollte dieser nicht erreichbar
sein, finden Sie auf der Internetseite
weitere kundendienstbereite ZEG-Fachhändler.
Der mit Reparaturen und Wartungsarbeiten
beauftragte ZEG-Fachhändler wird regelmäßig
geschult.
Der Fahrer oder der Betreiber des Fahrrads wird
spätestens bei der Übergabe des Fahrrads vom
ausliefernden ZEG-Fachhändler über die Funktionen
des Fahrrads, insbesondere seine elektrischen
Funktionen und die richtige Anwendung des
Ladegeräts, persönlich aufgeklärt.
Jeder Fahrer, dem dieses Fahrrad bereitgestellt wird,
muss eine Einweisung in die Funktionen des Fahrrads
erhalten. Diese Betriebsanleitung ist jedem Fahrer zur
Kenntnisnahme und Beachtung in gedruckter Form
auszuhändigen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 12 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 13
Zu dieser Anleitung
2.7.2 Grundlegende Sicherheitshinweise
Diese Betriebsanleitung besitzt ein Kapitel mit
allgemeinen Sicherheitshinweisen
[ Kapitel 3, Seite 20]. Das Kapitel ist erkennbar
durch einen grauen Hintergrund.
2.7.3 Warnhinweise
Gefährliche Situationen und Handlungen sind durch
Warnhinweise gekennzeichnet. In dieser
Betriebsanleitung werden Warnhinweise wie folgt
dargestellt:
SIGNALWORT
Art und Quelle der Gefahr
Beschreibung der Gefahr und die Folgen.
Maßnahmen
In der Betriebsanleitung werden folgende
Piktogramme und Signalwörter für Warnungen und
Hinweise verwendet:
Tabelle 7: Bedeutung der Signalwörter
GEFAHR
!Führt bei Nichtbeachtung zu schweren Verletzungen
oder zum Tod. Hoher Risikograd der Gefährdung.
WARNUNG
!
Kann bei Nichtbeachtung zu schweren Verletzungen
oder zum Tod führen. Mittlerer Risikograd der
Gefährdung.
VORSICHT
!Kann zu leichten oder mittelschweren Verletzungen
führen. Niedriger Risikograd der Gefährdung.
HINWEIS Kann bei Nichtbeachtung zu einem Sachschaden
führen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 13 Montag, 9. Oktober 2017 4:05 16
Zu dieser Anleitung
034-11430_1.0_09.10.2017
14
2.7.4 Sicherheitskennzeichen
Auf den Typenschildern des Fahrrads werden
folgende Sicherheitskennzeichen verwendet:
Tabelle 8: Sicherheitskennzeichen auf dem Produkt
Allgemeine Warnung
Gebrauchsanleitungen beachten
2.8 Zu Ihrer Information
2.8.1 Handlungsanweisungen
Handlungsanweisungen sind nach folgendem Muster
aufgebaut:
Voraussetzungen (optional)
Handlungsschritt
Ergebnis des Handlungsschritts (optional)
2.8.2 Informationen auf dem Typenschild
Auf den Typenschildern der Produkte befinden sich
neben den Warnhinweisen weitere wichtige
Informationen zum Fahrrad:
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 14 Montag, 9. Oktober 2017 4:05 16
Tabelle 9: Einsatzgebiet
nur für die Straße geeignet, keine Geländefahrten und
Sprünge
geeignet für Straßen- und Geländefahrten und
Sprüngen bis zu 15 cm
geeignet für raue Geländefahrten und Sprüngen bis
zu 61 cm
geeignet für raue Geländefahrten und Sprüngen bis
zu 122 cm
geeignet für schwerstes Gelände
Tabelle 10: Fahrradart
City- und Trekkingfahrrad
Kinderfahrrad / Jugendfahrrad
BMX-Fahrrad
Geländefahrrad
Rennrad
Lastenrad
Faltrad
034-11430_1.0_09.10.2017 15
Zu dieser Anleitung
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 15 Montag, 9. Oktober 2017 4:05 16
Tabelle 11: Informationen auf dem Typenschild
Anweisung lesen
getrennte Sammlung von Elektro- und
Elektronikgeräten
getrennte Sammlung von Batterien
Gerät der Schutzklasse II
nur für Verwendung in Innenräumen geeignet
Sicherung (Gerätesicherung)
EU-Konformität
Zu dieser Anleitung
034-11430_1.0_09.10.2017
16
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 16 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 17
Zu dieser Anleitung
2.8.3 Sprachkonventionen
Das in dieser Betriebsanleitung beschriebene Fahrrad
kann mit alternativen Komponenten ausgerüstet sein.
Die Ausstattung des Fahrrads ist durch die jeweilige
Typennummer [ Tabelle 9, Seite 15] definiert. Falls
es zutreffend ist, wird auf alternativ eingesetzte
Komponenten durch die Hinweise alternative
Ausstattung bzw. alternative Ausführung hingewiesen.
Alternative Ausstattung beschreibt zusätzliche
Komponenten, die nicht Bestandteil jedes Fahrrads
dieser Anleitung sein müssen.
Alternative Ausführung erklärt verschiedene Varianten
von Komponenten, falls sich diese in der Verwendung
unterscheiden.
Zur besseren Lesbarkeit werden folgende Begriffe
verwendet:
Tabelle 12: Vereinfachte Begriffe
Begriff Bedeutung
Betriebsanleitung Originalbetriebsanleitung bzw.
Übersetzung der
Originalbetriebsanleitung
Fahrrad elektromotorisch
angetriebenes Fahrrad
Motor Antriebsmotor
In dieser Betriebsanleitung werden folgende
Schreibweisen verwendet:
Tabelle 13: Schreibweisen
Schreibweise Verwendung
kursiv Einträge im Sachregister
GESPERRT Anzeigen auf dem
Bildschirm
[ Beispiel,
Seitennumerierung]
Querverweise
•Aufzählungen
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 17 Montag, 9. Oktober 2017 4:05 16
Zu dieser Anleitung
034-11430_1.0_09.10.2017
18
2.9 Typenschild
Das Typenschild befindet sich auf dem Rahmen. Auf
dem Typenschild sind folgende Informationen:
2
3
1
4
5
6
7
89
11
12
Typ:
18-P-0001
ISO 4210-2
EN 15194
0,25 kW / 25 km/h
180 kg, BJ 2017
Modelljahr 2018
nach
EPAC
Hercules GmbH
Longericher Str. 2
50739 Köln, Germany
10
Abbildung 1: Typenschild, Beispiel
1 CE-Kennzeichnung
2 Hersteller
3 Typennummer
4 maximale Leistungsabgabe
5 zulässiges Gesamtgewicht
6 Modelljahr
7Fahrradart
8Sicherheitshinweise
9Entsorgungsinformation
10 Einsatzgebiet
11 Baujahr
12 Abschaltgeschwindigkeit
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 18 Montag, 9. Oktober 2017 4:05 16
Sicherheit
034-11430_1.0_09.10.2017
20
3.3.1 City- und Trekkingfahrrad
City- und Trekkingfahrräder sind für den täglichen,
komfortablen Einsatz auf befestigten Straßen und
Wegen ausgelegt. Sie sind zur Teilnahme am
Straßenverkehr geeignet.
City- und Trekkingfahrräder sind keine Sporträder. Bei
sportlichem Einsatz ist mit reduzierter Fahrstabilität
und gemindertem Komfort zu rechnen. City- und
Trekkingfahrräder sind zum Fahren im Gelände
ungeeignet.
3.3.2 Geländefahrrad (Mountainbike)
Das Geländefahrrad ist für den sportlichen Einsatz auf
befestigten und unbefestigten Wegen ausgelegt.
Konstruktive Merkmale sind deshalb ein kurzer
Radstand, eine nach vorne getreckte Sitzposition und
eine Bremse mit geringen Betätigungskräften.
Die Belastung des Fahrers, insbesondere seiner
Hände und Handgelenke, Arme, Schultern, Nacken
und Rücken ist entsprechend groß. Der ungeübte
Fahrer neigt zum Überbremsen und hierdurch zum
Verlust der Kontrolle. Das Geländefahrrad ist ein
Sportgerät, es erfordert neben körperlicher Fitness
eine Eingewöhnungsphase. Die Verwendung soll
entsprechend trainiert werden, insbesondere das
Fahren von Kurven und das Bremsen soll geübt
werden.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 20 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 21
Sicherheit
3.4 Nicht bestimmungsgemäße Verwendung
Die Missachtung der bestimmungsgemäßen
Verwendung löst die Gefahr von Personen- und
Sachschäden aus. Für folgende Verwendungen ist
das Fahrrad nicht geeignet:
• Fahrten mit einem beschädigten oder unvollständigen
Fahrrad,
• das Befahren von Treppen,
• das Durchfahren von tiefem Wasser,
• das Verleihen des Fahrrads an nicht eingewiesene
Fahrer,
• die Mitnahme weiterer Personen,
• das Fahren mit übermäßigem Gepäck,
• freihändiges Fahren,
• das Fahren auf Eis und Schnee,
• unsachgemäße Pflege,
• unsachgemäße Reparatur,
• harte Einsatzgebiete wie im professionellen
Wettbewerb und
• Trickfahrten oder Kunstflugbewegungen.
3.5 Persönliche Schutzausrüstung
Es wird das Tragen eines geeigneten Schutzhelms
empfohlen. Darüber hinaus wird empfohlen,
fahrradtypische, enganliegende Kleidung und festes
Schuhwerk zu tragen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 21 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 23
Sicherheit
3.6.2 Fahrer
Der Fahrer:
• lässt sich vor der ersten Fahrt einweisen. Fragen zur
Betriebsanleitung klärt er mit dem Betreiber oder dem
HERCULES-Fachhändler.
• trägt eine persönliche Schutzausrüstung.
• übernimmt im Falle der Weitergabe des Fahrrads
alle Pflichten des Betreibers.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 23 Montag, 9. Oktober 2017 4:05 16
Zu dieser Anleitung
034-11430_1.0_09.10.2017
24
4 Beschreibung
4.1 Übersicht
1
2
3
4
5
6
7
8
9
10
11
12
13
15 1614 17
Abbildung 2: Fahrrad von rechts, Beispiel Edison
1Vorderrad
2Gabel
3 Radschützer vorne
4Scheinwerfer
5Lenker
6Vorbau
7 Rahmen
8 Sattelstütze
9 Sattel
10 Gepäckträger
11 Rücklicht und Reflektor
12 Radschützer hinten
13 Seitenständer
14 Hinterrad
15 Kette
16 Rahmennummer und Typenschild
17 Kettenschutz
18 Batterie
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 24 Montag, 9. Oktober 2017 4:05 16
1
2
5
4
6
37
034-11430_1.0_09.10.2017 25
Zu dieser Anleitung
4.2 Lenker
Abbildung 3: Detailansicht Fahrrad -aus Fahrerposition, Beispiel
1 Bremshebel hinten
2 Bremshebel vorne
3Bedienteil links
4 Gabelsperre am Federgabelkopf
5Bildschirm
6 Gabelsperre
7Bedienteil rechts
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 25 Montag, 9. Oktober 2017 4:05 16
Beschreibung
034-11430_1.0_09.10.2017
26
4.3 Laufrad und Gabel
1
2
4
5
8
7
3
9
6
Abbildung 4: Komponenten des Laufrads, Beispiel Vorderrad
1 Reifen
2 Felge
3 Federgabelkopf mit Einstellrad
4 Federbein
5 Speiche
6 Schnellspanner
7 Nabe
8Ventil
9 Ausfallende der Federbeins
4.3.1 Ventil
Jedes Laufrad besitzt ein Ventil. Es dient zum Befüllen
des Reifens mit Luft. Auf jedem Ventil befindet sich
eine Ventilkappe. Die aufgeschraubte Ventilkappe hält
Staub und Schmutz fern.
Das Fahrrad besitzt entweder ein klassisches
Blitzventil, ein Französisches Ventil oder ein Auto-Ventil.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 26 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 27
Zu dieser Anleitung
4.3.2 Federung
Eine Federgabel verbessert den Bodenkontakt und den
Komfort über zwei Funktionen: die Federung und die
Dämpfung.
21
Abbildung 5: Fahrrad ohne Federung (1) und mit Federung (2) beim Fahren über
ein Hindernis
Bei der Federung wird ein Stoß, z. B. durch einen im Weg
liegenden Stein, nicht über die Gabel direkt in den Körper
des Fahrers geleitet, sondern durch das Federsystem
aufgefangen. Die Federgabel wird dadurch
zusammengestaucht. Das Zusammenstauchen kann
gesperrt werden, sodass eine Federgabel wie eine starre
Gabel reagiert.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 27 Montag, 9. Oktober 2017 4:05 16
Zu dieser Anleitung
034-11430_1.0_09.10.2017
28
4.4 Bremssystem
Das Fahrrad ist mit einer Scheibenbremse
ausgestattet.
1
2
3
4
5
Abbildung 6: Bremssystem eines Fahrrads mit einer Scheibenbremse, Beispiel
1 Bremsscheibe
2 Bremssattel mit Bremsbelägen
3Lenker mit Bremshebeln
4 Vorderrad Bremsscheibe
5 Hinterrad Bremsscheibe
Bei einem Fahrrad mit einer Scheibenbremse ist die
Bremsscheibe mit der Nabe des Laufrads fest
verschraubt. Wird der Bremshebel gezogen, werden
die Bremsbeläge auf die Bremsscheibe gepresst und
die Bewegung des Laufrads gestoppt.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 28 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 29
Zu dieser Anleitung
4.5 Elektrisches Antriebssystem
Das Fahrrad wird mit Muskelkraft durch das
Kettengetriebe angetrieben. Die Kraft, die durch das
Treten der Pedale in Fahrtrichtung aufgewendet wird,
treibt das vordere Kettenrad an. Über die Kette wird
die Kraft auf das hintere Kettenrad und dann an das
Hinterrad übertragen.
5
2
3
4
1
Abbildung 7: Schema mechanisches Antriebssystem
1 Fahrtrichtung
2 Kette
3 hintere Kettenrad
4 vordere Kettenrad
5 Pedal
Zusätzlich besitzt das Fahrrad ein integriertes,
elektrisches Antriebssystem.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 29 Montag, 9. Oktober 2017 4:05 16
Zu dieser Anleitung
034-11430_1.0_09.10.2017
30
Zum elektrischen Antriebssystem gehören bis zu 8
Komponenten:
B
3
1
2
4
5
6
Abbildung 8: Schema Elektrisches Antriebssystem
1Scheinwerfer
2Bedienteil
3Bildschirm
4Integrierte Batterie
5 Rücklicht
6Elektrische Gangschaltung (alternativ)
7 Motor
• ein Ladegerät, das auf die Batterie abgestimmt ist.
Sobald die benötigte Muskelkraft des Fahrers beim
Treten in die Pedale ein bestimmtes Maß übersteigt,
schaltet sich der Motor sanft zu und unterstützt die
Tretbewegung des Fahrers. Die Motorkraft richtet sich
nach dem eingestellten Unterstützungsgrad.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 30 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 31
Zu dieser Anleitung
Das Fahrrad verfügt über keinen separaten Not-Halt-
oder Not-Aus-Knopf.
Der Motor schaltet sich automatisch ab, sobald der
Fahrer nicht mehr in die Pedale tritt, die Temperatur
außerhalb des zulässigen Bereichs liegt, eine
Überbelastung vorliegt oder die
Abschaltgeschwindigkeit von 25 km/h erreicht ist.
Eine Schiebehilfe kann aktiviert werden. Solange der
Fahrer den Langen Hebel (links) am Lenker drückt,
treibt die Schiebehilfe das Fahrrad mit
Schrittgeschwindigkeit an. Die Geschwindigkeit kann
dabei maximal 6 km/h betragen. Beim Loslassen des
Langen Hebels (links) stoppt der Antrieb.
4.5.1 Batterie
Die Lithium-Ionen-Batterie verfügt über eine
innenliegende Schutzelektronik. Diese ist auf das
Ladegerät und das Fahrrad abgestimmt. Die
Temperatur der Batterie wird ständig überwacht. Die
Batterie ist gegen Tiefentladung, Überladung,
Überhitzung und Kurzschluss geschützt. Bei
Gefährdung schaltet sich die Batterie durch eine
Schutzschaltung automatisch ab. Auch bei langer
Nichtnutzung schläft die Batterie zum Selbstschutz
ein.
Die Lebensdauer der Batterie kann verlängert werden,
wenn sie gut gepflegt und vor allem bei den richtigen
Temperaturen gelagert wird. Auch bei guter Pflege
verringert sich der Ladezustand der Batterie mit
zunehmender Alterung. Eine wesentlich verkürzte
Betriebszeit nach der Aufladung zeigt an, dass die
Batterie verbraucht ist.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 31 Montag, 9. Oktober 2017 4:05 16
Tabelle 14: Technische Daten Batterie
Transporttemperatur 5 °C - 25 °C
Optimale Transporttemperatur 10 °C - 15 °C
Lagertemperatur 5 °C - 25 °C
Optimale Lagertemperatur 10 °C - 15 °C
Umgebungstemperatur Laden 10 °C - 30 °C
Zu dieser Anleitung
034-11430_1.0_09.10.2017
32
Das Fahrrad besitzt eine Integrierte Batterie.
1
2
3
4

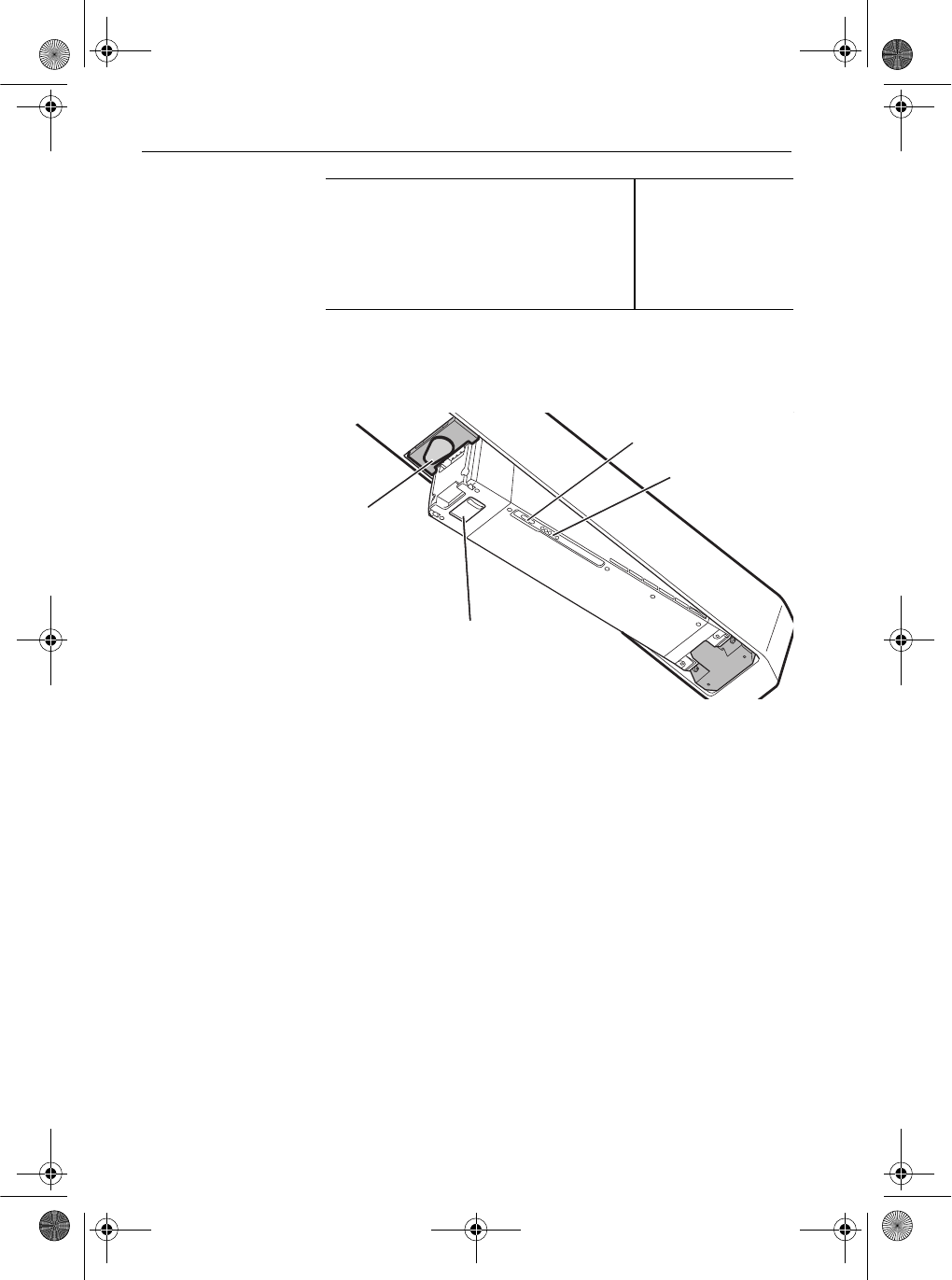

Abbildung 9: Detail Integrierte Batterie, von unten
1 Ein-Aus-Taster
2 Schlüssellochabdeckung
3 Abdeckung Ladeanschluss
4 Betriebs- und Ladezustandsanzeige
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 32 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 33
Zu dieser Anleitung
4.5.2 Betriebs- und Ladezustandsanzeige
Die fünf grünen LEDs der Betriebs- und
Ladezustandsanzeige zeigen bei eingeschalteter
Batterie den Ladezustand der Batterie an. Dabei
entspricht jede LED etwa 20% des Ladezustands. Der
Ladezustand der eingeschalteten Batterie wird
außerdem auf dem Bildschirm angezeigt.
Liegt der Ladezustand der Batterie unter 5%,
erlöschen alle LEDs der Betriebs- und
Ladezustandsanzeige. Der Ladezustand wird jedoch
am Bildschirm weiter angezeigt.
Systemfehler und Warnhinweise werden über
verschiedene Leuchtmuster der Betriebs- und
Ladezustandsanzeige angezeigt. Eine Tabelle mit allen
Systemmeldungen befindet sich am Ende des Kapitels
Instandhaltung [ Kapitel 8.4.9, Seite 102].
4.5.3 Fahrlicht
Bei aktiviertem Fahrlicht sind der Scheinwerfer und das
Rücklicht gemeinsam angeschaltet.
4.5.4 Bildschirm
Der Bildschirm steuert über zwei Bedienelement das
Antriebssystem und zeigt die Fahrdaten an. Der
Fahrer kann das Antriebssystem durch das Abnehmen
des Bildschirms ausschalten.
4.5.4.1 Bedienelemente
Der Bildschirm besitzt einen Taster.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 33 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 35
Zu dieser Anleitung
4.5.4.2 Anzeigen
Der Bildschirm besitzt acht Bildschirmanzeigen:
1
3
4
5
67
2
8
Abbildung 11: Übersicht Bildschirmanzeigen
Tabelle 16: Übersicht Bildschirmanzeige
1 Ganganzeige
2 Anzeigeort von Systemmeldungen
3 Batterieladezustand
4 Anzeige gewählte Reiseinformationen
5 Funktionsanzeige
6 Unterstützungsgrad
7 Maßeinheit der Geschwindigkeit
8 Leistung
Verwendung
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 35 Montag, 9. Oktober 2017 4:05 16
Zu dieser Anleitung
034-11430_1.0_09.10.2017
36
Unterstützungsgrad
Je höher der Unterstützungsgrad ausgewählt wird,
desto stärker unterstützt das Antriebssystem den
Fahrer beim Treten. Es stehen folgende
Unterstützungsgrade zur Verfügung.
Tabelle 17: Übersicht Unterstützungsgrade
BOOST starke Unterstützung.
TRAIL normale Unterstützung
ECO geringe Unterstützung
AUS Unterstützung aus
GEHE aktivierte Schiebehilfe
Betriebsart der Gangschaltung
Der Fahrer hat die Wahl zwischen einer
automatischen und manuellen Gangschaltung.
Tabelle 18: Symbole der Schaltempfehlung
AUTO Das elektrische Antriebssystem wählt den optimalen
Gang.
MANUEL Der Fahrer wählt die Gänge.
Anzeige Details
Anzeige
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 36 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 37
Zu dieser Anleitung
Aktuelle Geschwindigkeit
In den Systemeinstellungen kann ausgewählt werden,
ob die Geschwindigkeit in Kilometer pro Stunde [km/
h] oder Meilen pro Stunde [mph] gezeigt wird.
Funktionsanzeige
Die Funktionsanzeige zeigt zwei unterschiedliche
Informationen an:
• Reiseinformationen und
• Systemeinstellungen.
Reiseinformation
Je nach Fahrrad zeigt die Funktionsanzeige bis zu
sieben Reiseinformationen an. Die angezeigte
Reiseinformation kann gewechselt werden.
Tabelle 19: Reiseinformationen
TRIP seit dem letzten Zurücksetzen
zurückgelegte Strecke
TOTAL Anzeige der gesamten zurückgelegten
Entfernung (nicht änderbar)
RADIUS voraussichtliche Reichweite der
vorhandenen Batterieaufladung
ZEIT Fahrzeit
øKM/H Durchschnittsgeschwindigkeit
MAX erreichte Maximalgeschwindigkeit
TRITTFREQUENZ Anzahl der Kurbelumdrehung pro
Minute
UHRZEIT Uhrzeit
Anzeige Funktion
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 37 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 39
Zu dieser Anleitung
Systemmeldung
Das Antriebssystem überwacht sich ständig und zeigt
im Falle eines erkannten Fehlers diesen durch eine
Zahl verschlüsselt als Systemmeldung an.
Gleichzeitig ertönen drei Signale. Abhängig von der
Art des Fehlers schaltet sich das System
gegebenenfalls automatisch ab. Eine Tabelle mit allen
Systemmeldungen befindet sich am Ende des Kapitels
Instandhaltung [ Kapitel 8.4.9, Seite 102].
4.5.5 Bedienteile
Der Elektrische Antriebssystem wir über den
Bildschirm (II) und das linke Bedienteile (I) bedient.
Das rechte Bedienteil (III) schaltet die Gänge.
12 3
III
45
III
Abbildung 12: Übersicht Bedienteil
Tabelle 21: Übersicht Bedienteil
1 Langer Hebel (links)
2 Kurzer Hebel (links)
3 Taster
4 Langer Hebel (rechts)
5 Kurzer Hebel (rechts)
Name
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 39 Montag, 9. Oktober 2017 4:05 16
Transport, Lagerung und Montage
034-11430_1.0_09.10.2017
40
4 Transport, Lagerung und Montage
4.1 Transport
Sturz bei unbeabsichtigter Aktivierung
Bei unbeabsichtigter Aktivierung des Antriebssystems
besteht Verletzungsgefahr.
Batterie entnehmen, bevor das Fahrrad
transportiert wird.
Brand- und Explosion durch hohe
Temperaturen
Zu hohe Temperaturen schädigen die Batterien. Die
Batterien können sich selbst entzünden und
explodieren.
Niemals die Batterie dauerhafter
Sonneneinstrahlung aussetzen.
Liegt das Fahrrad flach, können Öle und Fette aus dem
Fahrrad austreten.
Liegt der Transportkarton mit einem Fahrrad flach oder
hochkant, bietet er keinen ausreichenden Schutz vor
Schäden am Rahmen und an den Laufrädern.
Das Fahrrad nur stehend transportieren.
Fahrradträgersysteme, bei denen das Fahrrad auf
dem kopfstehend am Lenker oder Rahmen fixiert wird,
erzeugen beim Transport unzulässige Kräfte an den
Bauteilen. Hierdurch kann ein Bruch der tragenden
Teile entstehen.
Niemals Fahrradträgersysteme nutzen, bei denen
das Fahrrad auf dem kopfstehend am Lenker oder
Rahmen fixiert wird.
VORSICHT
!
VORSICHT
!
HINWEIS
HINWEIS
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 40 Montag, 9. Oktober 2017 4:05 16
Transport, Lagerung und Montage
034-11430_1.0_09.10.2017
42
4.2 Lagern
VORSICHT
!
Brand- und Explosion durch hohe
Temperaturen
Zu hohe Temperaturen schädigen die Batterie. Die
Batterie kann sich selbst entzünden und explodieren.
Niemals die Batterie dauerhafter
Sonneneinstrahlung aussetzen.
HINWEIS Liegt das Fahrrad flach, können Öle und Fette aus dem
Fahrrad austreten.
Liegt der Transportkarton mit einem Fahrrad flach oder
hochkant, bietet er keinen ausreichenden Schutz vor
Schäden am Rahmen und an den Laufrädern.
Das Fahrrad nur stehend lagern.
Fahrrad, Batterie und Ladegerät trocken und
sauber lagern.
Tabelle 22: Lagertemperatur für die Batterie, das Fahrrad und das
Ladegerät
Lagertemperatur 5 °C - 25 °C
Optimale Lagertemperatur 10 °C - 15 °C
4.2.1 Betriebspause
HINWEIS Die Batterie entlädt sich bei Nichtnutzung. Hierdurch
kann die Batterie beschädigt werden.
Die Batterie muss nach jeweils 8 Wochen
nachgeladen werden.
HINWEIS Wird die Batterie dauerhaft an das Ladegerät
angeschlossen, kann die Batterie beschädigt werden.
Batterie nicht dauerhaft am Ladegerät anschießen.
Sollte das Fahrrad, z. B. im Winter, länger als vier
Wochen außer Betrieb genommen werden, muss eine
Betriebspause vorbereitet werden.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 42 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 43
Transport, Lagerung und Montage
4.2.1.1 Betriebspause vorbereiten
Batterie vom Fahrrad entfernen.
Batterie auf etwa 60% aufladen (drei bis vier LEDs der
Ladezustandsanzeige leuchten).
Das Fahrrad mit einem nebelfeuchten Tuch reinigen
und mit einem Wachsspray konservieren. Niemals die
Reibflächen der Bremse wachsen.
Vor langen Standzeiten empfiehlt sich eine
Inspektion, Grundreinigung und Konservierung durch
den HERCULES-Fachhändler.
4.2.1.2 Betriebspause durchführen
Fahrrad, Batterie und Ladegerät in trockener und
sauberer Umgebung lagern.
Nach 8 Wochen den Ladezustand der Batterie
prüfen. Leuchtet nur noch eine LED der
Ladezustandsanzeige, Batterie wieder auf etwa
60% aufladen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 43 Montag, 9. Oktober 2017 4:05 16
Transport, Lagerung und Montage
034-11430_1.0_09.10.2017
44
5.3 Montage
Wird ein Montageständer verwendet, muss dieser für
ein Maximalgewicht von 30 kg zugelassen sein.
Zur Reduzierung des Gewichts empfiehlt es sich, die
Batterie grundsätzlich für die Dauer der Nutzung des
Montageständers vom Fahrrad zu trennen.
Universalwerkzeuge, ein Drehmomentschlüssel mit
einem Arbeitsbereich von 5 Nm bis 40 Nm und die von
der ZEG Zweirad-Einkaufs-Genossenschaft eG
empfohlenen Spezialwerkzeuge müssen vorhanden
sein.
Quetschungen bei unbeabsichtigter
Aktivierung
Bei unbeabsichtigter Aktivierung des Antriebssystems
besteht Verletzungsgefahr.
Batterie entnehmen, wenn die Batterie für die
Montage nicht zwingend erforderlich ist.
Das Fahrrad in einer sauberen und trockenen
Umgebung montieren.
Die Arbeitsumgebung soll eine Temperatur von
15 °C - 25 °C haben.
Temperatur Arbeitsumgebung 15 °C - 25 °C
Tabelle 23: Temperatur Arbeitsumgebung
VORSICHT
!
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 44 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 45
Transport, Lagerung und Montage
5.3.1 Auspacken
VORSICHT
!
Verletzung der Hände durch Kartonage
Der Transportkarton ist mit Metallklammern
verschlossen. Es besteht beim Auspacken und
Zerkleinern der Verpackung die Gefahr von Stich- oder
Schnittverletzungen.
Geeigneten Handschutz tragen.
Metallklammern mit einer Zange entfernen, bevor
der Transportkarton geöffnet wird.
Das Verpackungsmaterial besteht hauptsächlich aus
Pappe und Kunststofffolie.
Die Verpackung nach den behördlichen Auflagen
entsorgen.
5.3.2 Lieferumfang
Das Fahrrad wurde im Werk zu Testzwecken
vollständig montiert und anschließend für den
Transport zerlegt.
Zum Lieferumfang gehört:
• das Fahrrad, zu 98% vormontiert,
• das Vorderrad,
• die Batterie bzw. Batterien,
• das Ladegerät,
• die Pedale,
• die Betriebsanleitung.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 45 Montag, 9. Oktober 2017 4:05 16
Transport, Lagerung und Montage
034-11430_1.0_09.10.2017
46
5.3.3 In Betrieb nehmen
VORSICHT
!
Brand- und Explosion durch falsches Ladegerät
Batterien, die mit einem ungeeigneten Ladegerät
aufgeladen werden, können intern beschädigt werden.
Ein Brand oder eine Explosion kann die Folge sein.
Batterie nur mit dem mitgelieferten Ladegerät
verwenden.
Zur Vermeidung von Verwechslungen, das
mitgelieferte Ladegerät und diese
Betriebsanleitung eindeutig kennzeichnen,
beispielsweise mit der Rahmennummer oder
Typennummer des Fahrrads.
Da die Erstinbetriebnahme des Fahrrads
Spezialwerkzeuge und besondere Fachkenntnisse
erfordert, ist diese ausschließlich von geschultem
Fachpersonal durchzuführen.
Die Praxis zeigt, dass ein unverkauftes Fahrrad
spontan zu Probefahrten an Endverbraucher
abgegeben wird, sobald es fahrbereit aussieht.
Jedes Fahrrad nach dem Aufbau sofort in den voll
einsatzfähigen Zustand bringen.
Zur Erstinbetriebnahme gehören folgende Arbeiten:
Batterie prüfen [ Kapitel 5.3.3.1, Seite 48].
Die Batterie wird teilgeladen ausgeliefert. Um die
volle Leistung zu gewährleisten, Batterie
vollständig laden.
Die Laufräder mit Schnellspanner montieren und die
Pedale montierten.
Lenker und Sattel in Funktionsposition bringen.
Sämtliche Komponenten auf festen Sitz prüfen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 46 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 47
Transport, Lagerung und Montage
Alle Einstellungen und das Anzugsmoment der
Achsmuttern prüfen.
Tabelle 24: Anzugsmoment Achsenmutter
Anzugsmoment Achsmutter 35 Nm - 40 Nm
Den gesamten Kabelbaum auf ordnungsgemäße
Verlegung prüfen:
• Ein Kontakt des Kabelbaums mit beweglichen Teilen
ist zu vermeiden.
• Die Leitungswege müssen glatt und frei von scharfen
Kanten sein.
• Bewegliche Teile dürfen keinen Druck oder Zug auf
den Kabelbaum ausüben.
Den Scheinwerfer einstellen.
Das Antriebssystem, die lichttechnischen
Einrichtungen und die Bremsen auf Funktion und
Wirksamkeit prüfen.
Das Antriebssystem auf die Amtssprache und das
zutreffende Maßsystem einstellen.
Den Softwarestand des Antriebssystems prüfen
und gegebenenfalls aktualisieren.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 47 Montag, 9. Oktober 2017 4:05 16
Transport, Lagerung und Montage
034-11430_1.0_09.10.2017
48
Verkauf des Fahrrads
Das Datenblatt auf der ersten Seite dieser
Betriebsanleitung ausfüllen.
Das Fahrrad an den Fahrer anpassen.
Den Seitenständer, den Schalthebel einstellen und
dem Käufer die Einstellungen zeigen.
Betreiber oder Fahrer in alle Funktionen des
Fahrrads einweisen.
5.3.3.1 Batterie prüfen
Die Batterie muss vor dem ersten Laden geprüft
werden.
Den Ein-Aus-Taster (Batterie) drücken.
Leuchtet keine LED der Betriebs- und
Ladezustandsanzeige auf, ist die Batterie
möglicherweise beschädigt.
Leuchtet mindestens eine, aber nicht alle LEDs der
Betriebs- und Ladezustandsanzeige auf, kann die
Batterie geladen werden.
Ist die Batterie geladen, Batterie in das Fahrrad
einsetzen.
Bestätigen, dass die Batterie eine Shimano-
Originalbatterie bzw. eine BMZ-Batterie ist.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 48 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 49
Transport, Lagerung und Montage
5.4 Laufräder mit Schnellspanner montieren
Spannhebel öffnen.
Geöffneten Spannhebel mit der Radachse von der
rechten Seite durch die Nabe schieben.
Je nach Ausführung das Laufrad festspannen und
die Spannkraft einstellen.
Sturz durch gelösten Schnellspanner
Ein defekter oder falsch montierter Schnellspanner
kann sich in der Bremsscheibe verfangen und das Rad
blockieren. Ein Sturz ist die Folge.
Vorderrad-Schnellspannhebel auf der
gegenüberliegenden Seite der Bremsscheibe
montieren.
Sturz durch defekten oder falsch montierten
Schnellspanner
Die Bremsscheibe wird im Betrieb sehr heiß. Teile des
Schnellspanners können hierdurch beschädigt
werden. Der Schnellspanner lockert sich. Ein Sturz mit
Verletzungen ist die Folge.
Der Vorderrad-Schnellspannhebel und die
Bremsscheibe müssen gegenüber liegen.
Sturz durch Fehleinstellung der Spannkraft
Eine zu hohe Spannkraft beschädigt den
Schnellspanner, sodass er seine Funktion verliert.
Eine nicht ausreichende Spannkraft führt zu
ungünstiger Krafteinleitung. Die Federgabel oder der
Rahmen kann brechen. Ein Sturz mit Verletzungen ist
die Folge.
Niemals mit einem Werkzeug (z. B. Hammer oder
Zange) einen Schnellspanner befestigen.
Nur Spannhebel mit vorschriftsmäßig eingestellter
Spannkraft nutzen.
VORSICHT
!
VORSICHT
!
VORSICHT
!
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 49 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 51
Fahrrad an Fahrer anpassen
Aus ergonomischer Sicht soll die Sitzhöhe so
eingestellt sein, dass die Ferse des ausgestreckten
Beins das Pedal am tiefsten Punkt berührt.
Abbildung 14: Ermittlung der Sattelhöhe
6.1.2 Sattelstütze mit Schnellspanner festspannen
Der HERCULES-Fachhändler führt dem Fahrer oder
Betreiber die Funktion des Schnellspanners vor.
2
1
3
Abbildung 15: Schnellspanner der Sattelstütze in der Endposition
1 Spannhebel der Sattelstütze
2 Sattelstütze
3 Rändelmutter
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 51 Montag, 9. Oktober 2017 4:05 16
Fahrrad an Fahrer anpassen
034-11430_1.0_09.10.2017
52
Festspannen
Die Sattelstütze nur im Stand festspannen.
Der Spannhebel der Sattelstütze ist nicht beschriftet.
Ob er geöffnet oder geschlossen ist, ist erkennbar
durch seine Formgebung.
• Zum Schließen, den Spannhebel der Sattelstütze bis
zum Anschlag an die Sattelstütze drücken.
• Zum Öffnen, den Spannhebel der Sattelstütze von der
Sattelstütze wegziehen.
Die Spannkraft der Schnellspanner prüfen.
6.1.3 Sitzposition und Sattelneigung einstellen
Um die Sitzlänge und die Sattelneigung einzustellen,
werden Spezialwerkzeuge benötigt. Der HERCULES-
Fachhändler stimmt die Einstellung des Sattels auf
den Fahrer ab.
6.2 Lenker einstellen
Die Lenkereinstellung darf nur im Stand
vorgenommen werden.
Vorgesehene Schraubverbindungen lösen,
justieren und mit dem maximalen Anzugsmoment
der Klemmschrauben des Lenkers klemmen.
Tabelle 25 maximales Anzugsmoment Klemmschraube Lenker
maximales Anzugsmoment der
Klemmschrauben des Lenkers*
*sofern auf dem Bauteil keine anderen
Angaben stehen
5 Nm - 7 Nm
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 52 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 53
Fahrrad an Fahrer anpassen
6.3 Grundeinstellung der Federung und
Dämpfung
Die hier gezeigte Anpassung stellt eine
Grundeinstellung dar. Der Fahrer soll je nach
Untergrund und seinen Vorlieben die
Grundeinstellung ändern.
Es ist ratsam, die Grundeinstellung zu notieren. So
kann sie als Ausgangspunkt für spätere, optimierte
Einstellungen und zur Sicherheit gegen
unbeabsichtigte Veränderungen dienen.
6.3.1 Härte der Federelemente einstellen
Die Einstellung der Stahlfedergabel nur im Stand
vornehmen.
Das Einstellrad kann sich unter einer
Kunststoffabdeckung am Kopf des linken
Federbeins befinden. Die Kunststoffabdeckung
nach oben abnehmen.
Abbildung 16: Einstellrad der Federgabel, Beispiel
Mit dem Einstellrad am linken Federgabelkopf die
Härte der Stahlfedergabel einstellen. Die Härte der
Stahlfedergabel durch Drehen des Einstellrads in
Richtung Plus oder Minus korrigieren.
Die optimale Einstellung auf das Gewicht des
Fahrers ist erreicht, wenn das Federbein unter der
Ruhelast des Fahrers 3 mm einfedert.
Gegebenenfalls die Kunststoffabdeckung nach
dem Einstellen der Federgabel wieder anbringen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 53 Montag, 9. Oktober 2017 4:05 16
Fahrrad an Fahrer anpassen
034-11430_1.0_09.10.2017
54
6.4 Greifweite des Bremshebels einstellen
Die Greifweite mit der Rändelschraube des
Bremshebels einstellen.
Der Fahrer kann bequem den Bremshebel nutzen.
2
1
2
Abbildung 17: Bremshebel (1) mit Rändelschraube (2)
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 54 Montag, 9. Oktober 2017 4:05 16
HINWEIS
Betrieb
034-11430_1.0_09.10.2017
56
Das Fahrrad darf in einem Temperaturbereich von
5 °C - 35 °C gefahren werden. Außerhalb dieses
Temperaturbereichs ist die Leistungsfähigkeit des
Antriebssystems eingeschränkt.
Temperatur Betrieb 5 °C - 35 °C
Aufgrund der offenen Bauweise kann eindringende
Feuchtigkeit bei frostigen Temperaturen einzelne
Funktionen des Fahrrads stören.
Fahrrad immer trocken und frostfrei halten.
Sollte das Fahrrad bei Temperaturen unter 3 °C
betrieben werden, muss zuvor HERCULES-
Fachhändler das Fahrrad für den Winterdienst
vorbereiten.
Geländefahrten belasten stark die Gelenke der Arme.
Dem Zustand der Fahrbahn entsprechend alle
30 bis 90 Minuten eine Fahrpause einlegen.
Durch Hitze oder direkte Sonneneinstrahlung kann der
Reifenfülldruck über den zulässigen Maximaldruck
ansteigen. Hierdurch kann der Reifen zerstört werden.
Niemals Fahrrad in der Sonne abstellen.
An heißen Tagen regelmäßig den Reifenfülldruck
kontrollieren und bei Bedarf regulieren.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 56 Montag, 9. Oktober 2017 4:05 16
Betrieb
034-11430_1.0_09.10.2017
58
Checkliste vor jeder Fahrt
Das Fahrrad auf Vollständigkeit prüfen.
Auf ausreichend Sauberkeit prüfen, z. B. Beleuchtung, Reflektor
und Bremse.
Die feste Montage der Radschützer, des Gepäckträgers und
des Kettenschutzes kontrollieren.
Den Rundlauf des Vorder- und Hinterrads prüfen. Dies ist
besonders wichtig, falls das Fahrrad transportiert oder mit einem
Schloss gesichert wurde.
Die Ventile und den Reifenfülldruck kontrollieren. Bei Bedarf vor
der Fahrt regulieren.
Die Vorder- und Hinterradbremse prüfen, ob sie
ordnungsgemäß funktionieren. Dafür die Bremshebel im Stand
ziehen, um zu prüfen, ob der Gegendruck in der gewohnten
Bremshebelposition aufgebaut wird.
Die Funktion des Fahrlichts überprüfen.
Auf ungewöhnliche Geräusche, Vibrationen, Gerüche,
Verfärbungen, Verformungen, Abrieb oder Verschleiß prüfen.
Dies deutet auf eine Materialermüdung hin.
Auf ein ungewohntes Betriebsgefühl beim Bremsen, Treten oder
Lenken achten.
Alle Schnellspanner überprüfen, ob sie sich vollständig
geschlossen in ihrer Endposition befinden.
Bei einem Fahrrad mit hydraulischer Felgenbremse überprüfen,
ob sich die Verriegelungshebel vollständig geschlossen in ihrer
Endposition befinden.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 58 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 59
Betrieb
7.2 Seitenständer nutzen
VORSICHT
!
Sturz durch heruntergeklappten Seitenständer
Der Seitenständer klappt nicht automatisch hoch.
Beim Fahren mit heruntergeklapptem Seitenständer
besteht Sturzgefahr.
Den Seitenständer vor der Fahrt vollständig
hochklappen.
HINWEIS Wegen der hohen Gewichtskraft des Fahrrads kann
der Seitenständer in weichen Untergrund einsinken,
das Fahrrad kann kippen und umfallen.
Das Fahrrad nur auf ebenen und festem Untergrund
abstellen.
Die Standsicherheit besonders dann prüfen, wenn
das Fahrrad mit Zubehör ausgerüstet oder mit
Gepäck beladen ist.
Seitenständer hochklappen
Vor der Fahrt den Seitenständer mit dem Fuß
vollständig hochklappen.
Fahrrad abstellen
Vor dem Abstellen den Seitenständer mit dem Fuß
vollständig runterklappen.
Fahrrad vorsichtig abstellen und Standfestigkeit
prüfen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 59 Montag, 9. Oktober 2017 4:05 16
Betrieb
034-11430_1.0_09.10.2017
60
7.3 Gepäckträger nutzen
Sturz durch beladenen Gepäckträger
Bei einem beladenen Gepäckträger ändert sich das
Fahrverhalten des Fahrrads, insbesondere beim
Lenken und Bremsen. Dies kann zum Kontrollverlust
führen. Ein Sturz mit Verletzungen kann die Folge
sein.
Die sichere Verwendung eines beladenen
Gepäckträgers üben, bevor das Fahrrad im
öffentlichen Raum verwendet wird.
Sturz durch ungesichertes Gepäck
Lose oder ungesicherte Gegenstände auf dem
Gepäckträger, z. B. Gurte, können sich im Hinterrad
verfangen. Ein Sturz mit Verletzungen kann die Folge
sein.
Auf dem Gepäckträger befestigte Gegenstände
können die Reflektoren und das Fahrlicht des Fahrrads
verdecken. Das Fahrrad kann im Straßenverkehr
übersehen werden. Ein Sturz mit Verletzungen kann
die Folge sein.
Auf dem Gepäckträger angebrachte Gegenstände
ausreichend sichern.
Niemals dürfen die am Gepäckträger befestigten
Gegenstände die Reflektoren, den Scheinwerfer
oder das Rücklicht verdecken.
VORSICHT
!
VORSICHT
!
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 60 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 61
Betrieb
Das Gepäck möglichst ausgewogen auf die linke
und rechte Seite des Fahrrads verteilen.
Die Verwendung von Packtaschen und
Gepäckkörben wird empfohlen.
Quetschung der Finger durch Federklappe
Die Federklappe des Gepäckträgers arbeitet mit hoher
Spannkraft. Es besteht die Gefahr, die Finger zu
quetschen.
Niemals Federklappe unkontrolliert zuschnappen
lassen.
Beim Schließen der Federklappe auf die Position
der Finger achten.
Auf dem Gepäckträger ist seine maximale
Tragfähigkeit ausgewiesen.
Niemals beim Bepacken des Fahrrads das
zulässige Gesamtgewicht überschreiten.
Niemals die maximale Tragfähigkeit des
Gepäckträgers überschreiten.
Niemals den Gepäckträger ändern.
VORSICHT
!
HINWEIS
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 61 Montag, 9. Oktober 2017 4:05 16
Betrieb
034-11430_1.0_09.10.2017
62
7.4 Batterie
WARNUNG
!
Brand- und Explosion durch defekte Batterie
Bei beschädigten oder defekten Batterien kann die
Sicherheitselektronik ausfallen. Die Restspannung
kann einen Kurzschluss auslösen. Die Batterien
können sich selbst entzünden und explodieren.
Äußerlich beschädigte Batterien sofort außer
Betrieb nehmen und niemals aufladen.
Deformiert sich eine Batterie oder beginnt zu
rauchen, Abstand halten, die Stromversorgung an
der Steckdose unterbrechen und sofort die
Feuerwehr benachrichtigen.
Niemals beschädigte Batterien mit Wasser löschen
oder mit Wasser in Kontakt kommen lassen.
Nach einem Sturz oder Aufprall ohne äußerlichen
Schaden am Gehäuse, die Batterie mindestens 24
Stunden außer Betrieb nehmen und beobachten.
Defekte Batterien sind Gefahrgut. Defekte
Batterien schnellstmöglich fachgerecht entsorgen.
Bis zur Entsorgung trocken lagern. Niemals
brennbare Stoffe in der Umgebung lagern.
Niemals Batterie öffnen oder reparieren.
VORSICHT
!
Brand- und Explosion durch hohe Temperaturen
Zu hohe Temperaturen schädigen die Batterie. Die
Batterie kann sich selbst entzünden und explodieren.
Niemals die Batterie dauerhafter
Sonneneinstrahlung aussetzen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 62 Montag, 9. Oktober 2017 4:05 16
VORSICHT
!
034-11430_1.0_09.10.2017 63
Betrieb
Brand- und Explosion durch Kurzschluss
Kleine Metallgegenstände können die elektrischen
Anschlüsse der Batterie überbrücken. Die Batterien
können sich selbst entzünden und explodieren.
Büroklammern, Schrauben, Münzen, Schlüssel
und andere Kleinteile fernhalten und nicht in die
Batterie stecken.
VORSICHT
!
Verätzung von Haut und Augen durch defekte
Batterie
Aus beschädigten oder defekten Batterien können
Flüssigkeiten und Dämpfe austreten. Diese können
die Atemwege reizen und zu Verbrennungen führen.
Niemals in Kontakt mit austretenden Flüssigkeiten
kommen.
Bei Augenkontakt oder Beschwerden, sofort einen
Arzt aufsuchen.
Bei Kontakt, die Haut sofort mit Wasser abspülen.
Raum gut lüften.
VORSICHT
!
Brand- und Explosion durch Wassereintritt
Die Batterie ist nur gegen einfaches Spritzwasser
geschützt. Eindringendes Wasser kann einen
Kurzschluss auslösen. Die Batterie kann sich selbst
entzünden und explodieren.
Niemals die Batterie ins Wasser tauchen.
Besteht Grund zur Annahme, dass Wasser in die
Batterie gelangt sein könnte, Batterie außer Betrieb
nehmen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 63 Montag, 9. Oktober 2017 4:05 16
VORSICHT
!
Betrieb
034-11430_1.0_09.10.2017
64
7.4.1 Integrierte Batterie
Bevor die Batterie herausgenommen oder eingesetzt
werden soll, Batterie und Antriebssystem
ausschalten.
7.4.1.1 Integrierte Batterie herausnehmen
Batterieschloss mit Schlüssel öffnen.
Die Integrierte Batterie ist entriegelt und fällt in die
Rückhaltesicherung.
Von unten die Batterie mit der Hand stützen. Von
oben mit der anderen Hand auf die
Rückhaltesicherung drücken.
Die Integrierte Batterie ist komplett entriegelt und
fällt in die Hand.
Integrierte Batterie aus dem Rahmen ziehen.
Den Schlüssel vom Schloss abziehen.
Sturz durch herausfallende Batterie
Wird die Batterie vor der Fahrt nicht richtig verriegelt,
kann sie sich lösen und herausfallen. Ein Sturz mit
Verletzungen kann die Folge sein.
Eingesetzte Batterie auf Verriegelung und festen
Sitz prüfen.
HINWEIS Beim Transport des Fahrrads beziehungsweise bei
der Fahrt kann ein steckender Schlüssel abbrechen
oder die Verriegelung unbeabsichtigt öffnen.
Schlüssel des Batterieschlosses unmittelbar nach
der Verwendung abziehen.
Es wird empfohlen, den Schlüssel mit einem
Schlüsselanhänger zu versehen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 64 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 65
Betrieb
7.4.1.2 Integrierte Batterie einsetzen
Die Batterie wird von unten eingesetzt.
Mit den Kontakten die Batterie in die untere
Halterung setzen.
Integrierte Batterie nach oben drücken bis sie
deutlich hörbar einrastet.
Eingesetzte Batterie auf festen Sitz prüfen.
7.4.1.3 Integrierte Batterie einsetzen
Schlüssellochabdeckung entfernen.
Batterie mit der Hand abstützen um
sicherzustellen, dass sie nicht herausfällt.
Schlüssel in den Schlüsselzylinder einführen. Im
Uhrzeigersinn Batterie entriegeln.Schlüssel
eindrücken.
Schlüssel entfernen.
Schlüssellochabdeckung wieder aufsetzten.
Batterie entfernen.
7.4.2 Batterie laden
VORSICHT
!
Brand durch überhitztes Ladegerät
Das Ladegerät erwärmt sich beim Laden der Batterie.
Die Folge bei mangelnder Kühlung kann ein Brand
oder Verbrennungen der Hände sein.
Niemals Ladegerät auf leicht brennbaren
Untergrund (z. B. Papier, Teppich usw.)
verwenden.
Niemals Ladegerät während dem Ladevorgang
abdecken.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 65 Montag, 9. Oktober 2017 4:05 16
VORSICHT
!
Betrieb
034-11430_1.0_09.10.2017
66
Die Umgebungstemperatur beim Ladevorgang muss
im Bereich von 10 °C bis 30 °C liegen.
Temperatur Laden 10 °C - 30 °C
Die Batterie kann zum Laden am Fahrrad bleiben oder
herausgenommen werden.
Eine Unterbrechung des Ladevorgangs schädigt die
Batterie nicht.
Bei einem Fahrrad, das mit zwei Batterien
ausgestattet ist, wird der Ladevorgang für beide
Batterien über die Gepäckträgerbatterie gestartet.
Wenn vorhanden, die Gummiabdeckung an der
Batterie entfernen.
Den Netzstecker des Ladegeräts mit einer
haushaltsüblichen, geerdeten Steckdose
verbinden.
Anschlussdaten 230 V, 50 Hz
Das Ladekabel in den Ladeanschluss der Batterie
stecken.
Der Ladevorgang startet automatisch
Elektrischer Schlag durch Wassereintritt
Beim Eindringen von Wasser in das Ladegerät besteht
das Risiko eines elektrischen Schlages.
Niemals Batterie im Freien laden.
VORSICHT
!
Elektrischer Schlag bei Beschädigung
Beschädigte Ladegeräte, Kabel und Stecker erhöhen
das Risiko eines elektrischen Schlages.
Vor jeder Benutzung Ladegerät, Kabel und Stecker
überprüfen. Niemals beschädigtes Ladegerät
benutzen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 66 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 67
Betrieb
.
VORSICHT
!
Brand- und Explosionsgefahr durch
beschädigte Batterien. Bei beschädigten oder
defekten Batterien kann die Sicherheitselektronik
ausfallen. Die Restspannung kann einen Kurzschluss
auslösen. Die Batterien können sich selbst entzünden
und explodieren. Deformiert sich eine Batterie oder
beginnt zu rauchen, Abstand halten, die
Stromversorgung an der Steckdose unterbrechen und
sofort die Feuerwehr benachrichtigen. Niemals
beschädigte Batterien mit Wasser löschen oder mit
Wasser in Kontakt kommen lassen.
HINWEIS
Tritt ein Fehler während des Ladevorgangs
auf, wird eine Systemmeldung angezeigt. Sofort das
Ladegerät und die Batterie außer Betrieb nehmen und
den Anweisungen folgen.
Während des Ladens zeigt die Betriebs- und
Ladezustandsanzeige den Ladezustand an.
Der Ladevorgang ist beendet, wenn die LEDs der
Betriebs- und Ladezustandsanzeige erlöschen
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 67 Montag, 9. Oktober 2017 4:05 16
Betrieb
034-11430_1.0_09.10.2017
68
7.5 Elektrisches Antriebssystem
7.5.1 Antriebssystem einschalten
VORSICHT
!
Sturz durch fehlende Bremsbereitschaft
Das angeschaltetes Antriebssystem kann durch eine
Krafteinwirkung auf die Pedale aktiviert werden. Wird
der Antrieb unbeabsichtigt aktiviert und die Bremse
nicht erreicht, kann ein Sturz mit Verletzungen
entstehen.
Niemals das Elektrische Antriebssystem starten
bzw. sofort ausschalten, wenn die Bremse nicht
sicher erreicht werden kann.
Eine ausreichend geladene Batterie ist ins Fahrrad
eingesetzt.
Niemals während dem Einschalten die Füße auf
den Pedalen plazieren. Werden die Pedale beim
Einschalten bewegt, kommt es zu einem
Systemfehler.
Die Batterie sitzt fest. Der Schlüssel ist entfernt.
Kurz auf den Ein-Aus-Taster (Batterie) drücken.
Ist das Antriebssystem eingeschaltet, wird der
Antrieb aktiviert, sobald die Pedale mit
ausreichender Kraft bewegt werden.
7.5.2 Antriebssystem ausschalten
Zehn Minuten nach dem letzten Befehl schaltet sich
das System automatisch ab.
Den Ein-Aus-Taster (Batterie) drücken.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 68 Montag, 9. Oktober 2017 4:05 16
Betrieb
034-11430_1.0_09.10.2017
70
7.6.3 Unterstützungsgrad wählen
Den Langen Hebel (links) kurz drücken, um den
Unterstützungsgrad zu erhöhen.
Den Kurzen Hebel (links) drücken, um den
Unterstützungsgrad zu verringern.
7.6.4 Reiseinformationen wechseln
Wiederholt kurz auf den Taster (Bildschirm)
drücken, bis die gewünschte Reiseinformation
angezeigt wird.
7.6.5 Systemeinstellungen ändern
Die Systemeinstellungen können geändert werden.
Hierzu muss das Einstellungsmenü geöffnet werden.
7.6.5.1 Einstellungsmenü öffnen
Das Fahrrad steht still.
Lange den Taster (Bildschirm) drücken.
Das Einstellungsmenü ist geöffnet.
7.6.5.2 Einstellungsmenü schließen
Im Einstellungsmenü wiederholt auf den Langen
Hebel (links) oder Kurzen Hebel (links) drücken,
bis BEEND markiert ist.
Auf den Taster (Bildschirm) drücken.
Das Einstellungsmenü ist geschlossen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 70 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 71
Betrieb
7.6.5.3 Reiseinformation ändern
Das Einstellungsmenü ist geöffnet.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken bis LÖSCHEN
markiert ist.
Auf den Taster (Bildschirm) drücken.
Es gibt zwei Wahlmöglichkeiten.
Tabelle 26: Einstellungsmöglichkeiten der Reiseinformationen
BEEND zum Einstellungsmenü zurückkehren
TRIP angezeigte zurückgelegte Strecke löschen
Auf den Langen Hebel (links) oder Kurzen Hebel
(links) drücken, bis die gewünschte Funktion
markiert ist.
Auf den Taster (Bildschirm) drücken.
Die markierte Funktion wird durchgeführt. Das
Einstellungsmenü wird angezeigt.
7.6.5.4 Helligkeit der Hintergrundbeleuchtung einstellen
Das Einstellungsmenü ist geöffnet.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken, bis HELLIGKEIT
markiert ist.
Auf den Taster (Bildschirm) drücken.
Es können 5 unterschiedliche Helligkeitswerte
gewählt werden.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken, bis der gewünschte
Wert markiert ist.
Auf den Taster (Bildschirm) drücken.
Der markierte Helligkeitswert ist eingestellt. Das
Einstellungsmenü wird angezeigt.
Anzeige Funktion
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 71 Montag, 9. Oktober 2017 4:05 16
Betrieb
034-11430_1.0_09.10.2017
72
7.6.5.5 Fahrlicht einstellen
Das Einstellungsmenü ist geöffnet.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken bis LICHT markiert
ist.
Auf den Taster (Bildschirm) drücken.
Es gibt zwei Wahlmöglichkeiten.
Tabelle 27: Einstellungsmöglichkeiten der Reiseinformationen
EIN stets Licht einschalten
AUS stets Licht ausschalten
Auf den Langen Hebel (links) oder Kurzen Hebel
(links) drücken, bis die gewünschte Funktion
markiert ist.
Auf den Taster (Bildschirm) drücken.
Die markierte Funktion wird durchgeführt. Das
Einstellungsmenü wird angezeigt.
7.6.5.6 Uhrzeit einstellen
Das Einstellungsmenü ist geöffnet.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken bis UHRZEIT
markiert ist.
Auf den Taster (Bildschirm) drücken.
Die eingestellte Uhrzeit wird angezeigt. Die
Stundenanzeige ist markiert.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken bis die gewünschte
Stunde angezeigt wird.
Auf den Taster (Bildschirm) drücken.
Die Minutenanzeige ist markiert.
Anzeige Funktion
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 72 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 73
Betrieb
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken, bis die gewünschte
Minute angezeigt wird.
Auf den Taster (Bildschirm) drücken.
Die Uhrzeit ist eingestellt. Das Einstellungsmenü
wird angezeigt.
7.6.5.7 Signalton einstellen
Das Einstellungsmenü ist geöffnet.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken, bis SIGNAL
markiert ist.
Auf den Taster (Bildschirm) drücken.
Es gibt zwei Wahlmöglichkeiten:
Tabelle 28: Einstellungsmöglichkeiten Signal
EIN Signal aktivieren
AUS Signal deaktivieren
Auf den Langen Hebel (links) oder Kurzen Hebel
(links) drücken, bis die gewünschte Funktion
markiert ist.
Auf den Taster (Bildschirm) drücken.
Die markierte Funktion ist eingestellt. Das
Einstellungsmenü wird angezeigt.
7.6.5.8 Maßeinheiten wechseln
Das Einstellungsmenü ist geöffnet.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken, bis EINHEIT
markiert ist.
Auf den Taster (Bildschirm) drücken.
Anzeige Funktion
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 73 Montag, 9. Oktober 2017 4:05 16
Betrieb
034-11430_1.0_09.10.2017
74
Es gibt zwei Wahlmöglichkeiten
Tabelle 29: Einstellungsmöglichkeiten Maßeinheiten
KM Strecken in km anzeigen
MILE Strecken in Meilen anzeigen
Auf den Langen Hebel (links) oder Kurzen Hebel
(links) drücken, bis die gewünschte Maßeinheit
markiert ist.
Auf den Taster (Bildschirm) drücken.
Die markierte Maßeinheit ist eingestellt. Das
Einstellungsmenü wird angezeigt.
7.6.5.9 Sprache wechseln
Das Einstellungsmenü ist geöffnet.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken, bis SPRACHE
angezeigt wird.
Auf den Taster (Bildschirm) drücken.
Es können sechs Sprachen gewählt werden:
Englisch, Französisch, Deutsch, Niederländisch,
Italienisch und Spanisch.
Wiederholt auf den Langen Hebel (links) oder
Kurzen Hebel (links) drücken, bis die gewünschte
Sprache markiert ist.
Auf den Taster (Bildschirm) drücken.
Die markierte Sprache ist eingestellt. Das
Einstellungsmenü wird angezeigt.
Anzeige Funktion
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 74 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 75
Betrieb
7.6.5.10 Gangschaltung einstellen
Die Gangschaltung wird im Einstellungsmenü unter dem
Menüpunkt EINSTELLEN angepasst. Für die
Einstellung der Gangschaltung werden
Spezialkenntnisse und -werkzeuge benötigt. Nur ein
HERCULES-Fachhändler darf diese Einstellungen
vornehmen.
7.6.5.11 Schaltwerk zurücksetzen
HINWEIS
Bevor die Schaltwerk-Schutzfunktion zurückgesetzt
wird, muss das Schaltwerk ausführlich geprüft
werden. Niemals die Schaltwerk-Schutzfunktion
zurücksetzen, wenn das Schaltwerk verbogen,
gebrochen oder beschädigt ist.
Als Schutz für die Gangschaltung bei Stürzen besitzt
das Fahrrad eine Schaltwerk-Schutzfunktion. Die
Schaltwerk-Schutzfunktion wird ausgelöst, wenn das
Fahrrad einem heftigen Stoß ausgesetzt wird. Die die
Schaltwerk-Schutzfunktion unterbricht augenblicklich
die Verbindung zwischen Motor und Kettenglied.
Hierdurch wird das hintere Schaltwerk funktionslos.
Durch dass Zurücksetzen der Schaltwerk-
Schutzfunktion wird die Verbindung zwischen Motor
und Kette wiederhergestellt und die Schaltfunktion
zurückgesetzt. Das Einstellungsmenü ist geöffnet.
Wiederholt auf den Hoch Taster (links) oder Runter
Taster (links) drücken, bis SCHALTWERK
RESET angezeigt wird.
Auf den Aktions Taster (links) drücken.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 75 Montag, 9. Oktober 2017 4:05 16
Betrieb
034-11430_1.0_09.10.2017
76
Es gibt zwei Wahlmöglichkeiten
Tabelle 30: Einstellungsmöglichkeiten Maßeinheiten
OK die Schaltwerk-Schutzfunktion
zurücksetzen
ABBRECHEN die Schaltwerk-Schutzfunktion nicht
zurücksetzten
Auf den Hoch Taster (links) oder Runter Taster
(links) drücken, bis die gewünschte Funktion
markiert ist.
Auf den Aktions Taster (links) drücken.
Die markierte Funktion ist eingestellt. Wird OK
gewählt, ist die Verbindung zwischen Motor und
Kurbel wiederhergestellt.
Das Einstellungsmenü wird angezeigt.
Anzeige Funktion
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 76 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 77
Betrieb
7.7 Gangschaltung
Die Wahl des passenden Gangs ist Voraussetzung für
körperschonendes Fahren und die einwandfreie
Funktion des elektrischen Antriebssystems. Die
optimale Trittfrequenz liegt zwischen 40 und 60
Umdrehungen pro Minute.
7.7.1 Manuell hochschalten
Den Kurze Hebel (rechts) drücken.
Das Gangschaltung schaltet einen Gang höher.
7.7.2 Manuel herunterschalten
Den Langen Hebel (rechts) drücken.
Das Gangschaltung schaltet einen Gang runter.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 77 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 79
Betrieb
Bei der Fahrt wird die Antriebskraft des Motors
abgeschaltet, sobald der Fahrer nicht mehr in die
Pedale tritt. Beim Bremsen schaltet sich das
Antriebssystem nicht ab.
Um ein optimales Bremsergebnis zu haben, beim
Bremsen nicht in die Pedale treten.
7.8.1 Bremse nutzen
Die Bremshebel ziehen, bis die gewünschte
Geschwindigkeit erreicht ist.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 79 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 81
Instandhaltung
8 Instandhaltung
Checkliste Reinigung
Kette schmieren monatlich
Batterie reinigen monatlich
Grundreinigung und Konservierung aller
Bauteile mindestens
halbjährlich
Ladegerät reinigen mindestens
halbjährlich
Checkliste Instandhalten
Verschleiß der Reifen prüfen wöchentlich
Verschleiß der Felgen prüfen wöchentlich
Reifendruck prüfen wöchentlich
Verschleiß der Bremsen prüfen monatlich
Elektrische Leitungen und Bowdenzüge auf
Beschädigungen und Funktionalität prüfen monatlich
Kettenspannung prüfen monatlich
Spannung der Speichen prüfen vierteljährlich
Einstellung Gangschaltung prüfen vierteljährlich
Federgabel auf Funktion und Verschleiß
prüfen vierteljährlich
Checkliste Inspektion
Inspektion durch den Fachhändler halbjährlich
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 81 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
84
8.2 Instandhalten
VORSICHT
!
Sturz und Fallen bei unbeabsichtigter Aktivierung
Bei unbeabsichtigter Aktivierung des Antriebssystems
besteht Verletzungsgefahr.
Batterie vor der Instandhaltung entnehmen.
Die folgenden Instandhaltungen müssen regelmäßig
durchgeführt werden [ Checkliste, Seite 81]. Diese
können vom Betreiber und Fahrer vorgenommen
werden. Im Zweifel ist der Rat des HERCULES-
Fachhändlers einzuholen.
8.2.1 Laufrad
HINWEIS
Bei zu geringem Fülldruck erreicht der Reifen nicht
seine Tragfähigkeit. Der Reifen ist nicht stabil und
kann von der Felge springen.
Bei zu hohem Fülldruck kann der Reifen platzen.
Den Fülldruck gemäß den Angaben
[ Datenblatt, Seite 1] überprüfen
Gegebenenfalls Fülldruck korrigieren.
Den Verschleiß der Reifen prüfen.
Den Verschleiß der Felgen prüfen.
Spannung der Speichen prüfen.
8.2.2 Bremssystem
Die Bremsbeläge der Scheibenbremse erneuern,
wenn eine Belagstärke von 0,5 mm erreicht ist.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 84 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
86
8.3 Inspektion
VORSICHT
!
Sturz und Fallen bei unbeabsichtigter Aktivierung
Bei unbeabsichtigter Aktivierung des Antriebssystems
besteht Verletzungsgefahr.
Batterie vor der Inspektion entnehmen.
VORSICHT
!
Sturz durch Materialermüdung
Wird die Lebensdauer eines Bauteils überschritten,
kann das Bauteil plötzlich versagen. Ein Sturz mit
Verletzungen kann die Folge sein.
Eine halbjährliche Grundreinigung des Fahrrads
durch den HERCULES-Fachhändler, vorzugsweise
während der vorgeschriebenen Servicearbeiten, in
Auftrag gegeben.
Spätestens alle sechs Monate muss eine Inspektion
durch den HERCULES-Fachhändler erfolgen
[ Checkliste, Seite 81]. Nur damit ist die Sicherheit
und Funktion des Fahrrads gewährleistet
Während der Grundreinigung sucht der
HERCULES-Fachhändler das Fahrrad auf
Anzeichen für Materialermüdung ab.
Der HERCULES-Fachhändler prüft den
Softwarestand des Antriebssystems und
aktualisiert ihn. Die elektrischen Anschlüsse
werden geprüft, gereinigt und konserviert. Die
elektrischen Leitungen werden auf Schäden
abgesucht.
Die weiteren Pflegemaßnahmen entsprechen
denen, die nach EN 4210 für ein Fahrrad
empfohlen sind. Der Felgen- und
Bremsenverschleiß wird besonders beachtet. Die
Speichen werden nach Befund nachgespannt.
.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 86 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 87
Instandhaltung
8.4 Korrigieren und Reparieren
VORSICHT
!
Sturz bei unbeabsichtigter Aktivierung
Bei unbeabsichtigter Aktivierung des Antriebssystems
besteht Verletzungsgefahr.
Vor der Reparatur Batterie entnehmen.
8.4.1 Nur Originalteile nutzen
Die einzelnen Bauteile des Fahrrads sind sorgfältig
ausgewählt und aufeinander abgestimmt. Im
Auslieferungszustand entspricht das Fahrrad
sämtlichen Anforderungen an die Festigkeit, Stabilität
und Sicherheit (EG-Konformität).
Zur Erhaltung der EG-Konformität dürfen
ausschließlich Originalteile zur Instandhaltung und
Reparatur verwendet werden.
Änderungen am Fahrrad können zum Verfall der EG-
Konformität führen. Sobald relevante Änderungen
oder Ergänzungen vorgenommen werden, muss die
Übereinstimmung mit den EG-Richtlinien in
Eigenverantwortung erneut erklärt werden.
Die ständig aktualisierten Zubehörfreigabe- und
Teilelisten liegen den ZEG-Fachhändlern vor.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 87 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
88
8.4.2 Seitenständer einstellen
1
1
2
Abbildung 19: STOP-Markierung des Seitenständers
1 STOP-Markierung
2 Schraubfuß
Die Einstellung des Seitenständers darf nur im Stand
vorgenommen werden.
Die Länge des Seitenständers wird durch Herein-
bzw. Herausdrehen des Schraubfußes korrigiert.
Die Standsicherheit des Fahrrads nach jeder
Korrektur prüfen.
HINWEIS
Wird der Seitenständer über die STOP-
Markierung gedreht, kann der Seitenständer brechen
und das Fahrrad umfallen. Niemals den Schraubfuß
über die STOP-Markierung hinaus drehen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 88 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 89
Instandhaltung
8.4.2 Laufrad Schnellspanner
VORSICHT
!
Sturz durch gelösten Schnellspanner
Ein defekter oder falsch montierter Schnellspanner
kann sich in der Bremsscheibe verfangen und das Rad
blockieren. Ein Sturz ist die Folge.
Vorderrad-Schnellspannhebel auf der
gegenüberliegenden Seite der Bremsscheibe
montieren.
VORSICHT
!
Sturz durch defekten oder falsch montierten
Schnellspanner
Die Bremsscheibe wird im Betrieb sehr heiß. Teile des
Schnellspanners können hierdurch beschädigt
werden. Der Schnellspanner lockert sich. Ein Sturz mit
Verletzungen ist die Folge.
Der Vorderrad-Schnellspannhebel und die
Bremsscheibe müssen gegenüber liegen.
VORSICHT
!
Sturz durch Fehleinstellung der Spannkraft
Eine zu hohe Spannkraft beschädigt den
Schnellspanner, sodass er seine Funktion verliert.
Eine nicht ausreichende Spannkraft führt zu
ungünstiger Krafteinleitung. Die Federgabel oder des
Rahmens kann brechen. Ein Sturz mit Verletzungen ist
die Folge.
Niemals mit einem Werkzeug (z. B. Hammer oder
Zange) einen Schnellspanner befestigen.
Nur Spannhebel mit vorschriftsmäßig eingestellter
Spannkraft nutzen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 89 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
90
8.4.2.1 Spannhebel festspannen
Der Spannhebel des Schnellspanners ist mit OPEN
und CLOSE beschriftet. Wenn OPEN lesbar ist, ist der
Schnellspanner geöffnet. Ist CLOSE lesbar, ist der
Schnellspanner festgespannt.
Den Spannhebel ordnungsgemäß ausrichten und
bis zum Anschlag durchdrücken.
Der Laufrad-Schnellspanner ist festgespannt,
wenn der Spannhebel aus der geöffneten
Endposition bis zur Mitte locker bewegt werden
kann und ab der Mitte mit den Fingern oder dem
Handballen gedrückt werden muss.
8.4.2.2 Ausführung I festspannen
Den geöffneten Spannhebel festhalten. Die
Stellmutter auf der gegenüberliegenden Seite
festschrauben.
Den Spannhebel festspannen.
Die Endposition des Spannhebels ist im rechten
Winkel zur Gabel bzw. zum Rahmen.
3
1
2
Abbildung 1: Laufrad Schnellspanner, Ausführung I, mit Spannhebel (2),
Gabel (1) und Stellmutter (3)
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 90 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 91
Instandhaltung
Spannkraft der Schnellspanner prüfen und
einstellen
Kann der Spannhebel nicht mit bloßem Handdruck bis
zum Anschlag durchgedrückt werden oder ist er zu
locker, muss seine Spannkraft neu eingestellt werden.
Der Spannhebel ist komplett geöffnet.
Die Stellmutter ein Stück drehen.
Den Spannhebel festspannen.
Handlungsschritte wiederholen, bis die
ordnungsgemäße Winkel erreicht ist.
8.4.2.3 Ausführung II festspannen
1
2
3
4
5
Abbildung 2: Schnellspanner, Ausführung II, mit Spannhebel (1), Achse (2),
Stellmutter (3) und Detailansicht vom geöffneten (4) und
geschlossenen (5) Flansch
Der Spannhebel ist komplett geöffnet.
Die Achse in die Nabe bis zum Anschlag
einschieben.
Den Spannhebel ausrichten.
Den Spannhebel schließen
Die Endposition des Spannhebels ist vorne parallel
zur Gabel.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 91 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
92
8.4.2.4 Ausführung III festspannen
HINWEIS Sollte die Spannkraft nicht ausreichen, ist der
HERCULES-Fachhändler mit der Prüfung zu
beauftragen.
2
1
Abbildung 3: Schnellspanner, Ausführung III, mit Achse (1) und Spannhebel (2)
Mit komplett geöffneten Spannhebel die Achse in die
Nabe bis zum Anschlag einschieben.
Am öffneten Spannhebel den Schnellspanner im
Uhrzeigersinn bis zum Anschlag in die Nabe
drehen.
Eine Umdrehung herausdrehen.
Spannhebel in halbgeöffneter Position, ungefähr
mittig zwischen OPEN und CLOSE, mit den
Fingern einschrauben, bis ein Widerstand spürbar
ist.
Den Spannhebel festspannen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 92 Montag, 9. Oktober 2017 4:05 16
1
034-11430_1.0_09.10.2017 95
Instandhaltung
Abbildung 6: Schnellspanner in Aussparung (1) umlegen
Achse am Schnellspanner im Uhrzeigersinn
drehen, bis die Achse fest sitzt.
Den Hebel aus der Aussparung ziehen und
ordnungsgemäß festklemmen.
Die Spannkraft des Hebels ist kein Maß für das
Anzugsmoment der Achse.
Spannkraft einstellen
Kann der Spannhebel nicht mit bloßem Handdruck
seine ordnungsgemäße Endposition erreichen oder ist
er zu locker, muss seine Spannkraft neu eingestellt
werden.
1
2
Abbildung 7: Spannkraft in der Mitte des Spannhebels (1) mit
Innensechskantschlüssel (2) einstellen
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 95 Montag, 9. Oktober 2017 4:05 16
Schnellspannhebel öffnen.
Einen 2,5 mm-Innensechskantschlüssel in die Mitte
des Spannhebels stecken.
Innensechskantschlüssel drehen:
• im Uhrzeigersinn, um die Spannkraft zu erhöhen und
Den Spannhebel festspannen.
Steht der Spannhebel noch nicht in der
ordnungsgemäßen Endposition, Handlungsschritte
wiederholen, bis die ordnungsgemäßen
Endposition erreicht ist.
Instandhaltung
034-11430_1.0_09.10.2017
96
• gegen den Uhrzeigersinn, um die Spannkraft zu
verringern.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 96 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 97
Instandhaltung
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 97 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
98
8.4.3 Fülldruck korrigieren
8.4.3.1 Blitzventil
1
2
Der Fülldruck kann beim einfachen Blitzventil nicht
gemessen werden. Daher wird der Fülldruck im
Füllschlauch bei langsamen Pumpen mit der
Fahrradluftpumpe gemessen.
Es wird empfohlen, eine Fahrradluftpumpe mit
Druckmessgerät zu verwenden. Die Betriebsanleitung
der Fahrradluftpumpe muss beachtet werden.
Die Ventilkappe abschrauben.
Die Fahrradluftpumpe ansetzen.
Langsam den Reifen aufpumpen und dabei den
Fülldruck beachten.
Der Fülldruck ist gemäß den Angaben
[ Datenblatt, Seite 1] korrigiert.
Sollte der Fülldruck zu hoch sein, die
Überwurfmutter lösen, Luft ablassen und die
Überwurfmutter wieder festziehen.
Die Fahrradluftpumpe abnehmen.
Die Ventilkappe festschrauben.
Die Felgenmutter mit den Fingerspitzen leicht
gegen die Felge schrauben.
Abbildung 27: Blitzventil mit Überwurfmutter (1) und Felgenmutter (2)
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 98 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 99
Instandhaltung
8.4.3.2 Französisches Ventil
1
3
2
Es wird empfohlen, eine Fahrradluftpumpe mit
Druckmessgerät zu verwenden. Die Betriebsanleitung
der Fahrradluftpumpe muss beachtet werden.
Die Ventilkappe abschrauben.
Die Rändelmutter ungefähr vier Umdrehungen
öffnen.
Vorsichtig die Fahrradluftpumpe ansetzen, sodass
der Ventileinsatz nicht verbogen wird.
Den Reifen aufpumpen und dabei den Fülldruck
beachten.
Der Fülldruck ist gemäß den Angaben
[ Datenblatt, Seite 1] korrigiert.
Die Fahrradluftpumpe abnehmen.
Die Rändelmutter mit den Fingerspitzen festziehen.
Die Ventilkappe festschrauben.
Die Felgenmutter mit den Fingerspitzen leicht
gegen die Felge schrauben.
Abbildung 28: Französisches Ventil mit Ventileinsatz (1), Rändelmutter (2) und
Felgenmutter (3)
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 99 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
100
8.4.3.3 Auto Ventil
1
Es wird empfohlen, eine Fahrradluftpumpe mit
Druckmessgerät zu verwenden. Die Betriebsanleitung
der Fahrradluftpumpe muss beachtet werden.
Die Ventilkappe abschrauben.
Die Fahrradluftpumpe ansetzen.
Den Reifen aufpumpen und dabei den Fülldruck
beachten.
Der Fülldruck ist gemäß den Angaben
[ Datenblatt, Seite 1] korrigiert.
Die Fahrradluftpumpe abnehmen.
Die Ventilkappe festschrauben.
Die Felgenmutter mit den Fingerspitzen leicht
gegen die Felge schrauben.
Abbildung 29: Auto Ventil mit Felgenmutter (1)
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 100 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 101
Instandhaltung
8.4.4 Gangschaltung einstellen
Die Einstellung der Gangschaltung erfolgt über das
Elektrische Antriebssystem.
8.4.5 Bremsbelagverschleiß ausgleichen
Der Bremsbelagverschleiß der Scheibenbremse
erfordert kein Nachstellen.
8.4.6 Beleuchtung austauschen
Alternativ kann eine 3-Watt- oder 1,5-Watt-
Beleuchtungsanlage eingebaut sein.
Im Austausch nur Komponenten der
entsprechenden Leistungsklasse verwenden.
8.4.7 Scheinwerfer einstellen
Der Scheinwerfer ist so einzustellen, dass sein
Lichtkegel 10 m vor dem Fahrrad auf die Fahrbahn
fällt.
8.4.8 Reparaturen durch den Fachhändler
Für viele Reparaturen werden Spezialkenntnisse und
-werkzeuge benötigt. Beispielsweise darf nur ein
HERCULES-Fachhändler folgende Reparaturen
durchführen:
•Reifen und Felgen wechseln,
• Bremsklötze und Bremsbeläge wechseln,
•Kette tauschen bzw. spannen.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 101 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
102
8.4.9 Erste Hilfe bei Systemmeldungen
WARNUNG
!
Brand- und Explosion durch defekte Batterien
Bei beschädigten oder defekten Batterien kann die
Sicherheitselektronik ausfallen. Die Restspannung
kann einen Kurzschluss auslösen. Die Batterien
können sich selbst entzünden und explodieren.
Äußerlich beschädigte Batterien sofort außer
Betrieb nehmen.
Niemals beschädigte Batterien in Kontakt mit
Wasser kommen lassen.
Nach einem Sturz oder Aufprall ohne äußerlichen
Schaden am Gehäuse, die Batterie mindestens 24
Stunden außer Betrieb nehmen und beobachten.
Defekte Batterien sind Gefahrgut. Defekte
Batterien schnellstmöglich fachgerecht entsorgen.
Bis zur Entsorgung trocken lagern. Niemals
brennbare Stoffe in der Umgebung lagern.
Niemals Batterie öffnen oder reparieren.
Die Komponenten des Antriebssystems werden
ständig automatisch überprüft. Wird ein Fehler
festgestellt, erscheint der entsprechende Fehlercode
auf dem Bildschirm. Abhängig von der Art des Fehlers
wird der Antrieb gegebenenfalls automatisch
abgeschaltet.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 102 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 103
Instandhaltung
8.4.9.1 Erste Hilfe
Bei einer angezeigten Fehlermeldung folgende
Handlungsschritte durchgehen:
Nummer der Systemmeldung merken.
Das Antriebssystem ausstellen und wieder starten.
Sollte die Systemmeldung noch immer angezeigt
werden, Batterie entnehmen und wieder einsetzen.
Antriebssystem neu starten.
Sollte die Systemmeldung noch immer angezeigt
werden, ZEG-Fachhändler kontaktieren.
8.4.9.2 Spezielle Fehlerbehebung
Fehler-Nummer merken.
Tabelle 31: Fehlerbehebung über den Code
Fehler Abhilfe
W010 Überhitzung
Unterstützungsfunktion solange nicht mehr
verwenden, bis die Systemmeldung nicht mehr
angezeigt wird.
Sollte sich die Situation nicht verbessern, den
HERCULES-Fachhändler kontaktieren.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 103 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
104
8.4.10 Fehleranzeige auf der Batterie
Systemfehler und Warnhinweise werden über
verschiedene Leuchtmuster der Betriebs- und
Ladezustandsanzeige angezeigt.
Tabelle 32: Symbolerklärung
leuchtet nicht leuchtet blinkt
Leuchtmuster Abhilfe
Systemfehler
HERCULES-Fachhändler
kontaktieren.
Überhitzung
Batterie an einem kühlen Ort abkühlen
lassen.
Sollte die Fehlermeldung noch immer
angezeigt werden, HERCULES-
Fachhändler kontaktieren.
Sicherheitsfehler
Original-Batterie einlegen
Sollte die Systemmeldung noch immer
angezeigt werden, HERCULES-
Fachhändler kontaktieren.
Ladefehler
Ladegerät von Batterie entfernen.
Ein-Aus Taster (Batterie) drücken.
Sollte die Fehlermeldung noch immer
angezeigt werden, HERCULES-
Fachhändler kontaktieren.
Fehlfunktion
Ladegerät an Batterie anschließen.
Ein-Aus Taster (Batterie) drücken.,
während der Akku angeschlossen ist.
Sollte eine Fehlermeldung
erscheinen, während der Akku
angeschlossen ist, HERCULES-
Fachhändler kontaktieren.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 104 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 105
Instandhaltung
8.4.11 Elektrisches Antriebssystem oder Bildschirm
starten nicht
Wenn der Bildschirm und/oder das Antriebssystem
nicht starten, wie folgt vorgehen:
Überprüfen, ob die Batterie eingeschaltet ist. Wenn
nicht, Batterie starten.
Sollten die LEDs der Ladezustandsanzeige nicht
leuchten, HERCULES-Fachhändler kontaktieren.
Sollten die LEDs der Ladezustandsanzeige
leuchten, das Antriebssystem jedoch nicht starten,
Batterie entnehmen.
Die Batterie einsetzen.
Das Antriebssystem starten.
Sollte das Antriebssystem nicht starten, Batterie
entnehmen.
Alle Kontakte mit einem weichen Tuch reinigen.
Die Batterie einsetzen.
Das Antriebssystem starten
Sollte das Antriebssystem nicht starten, Batterie
entnehmen.
Die Batterie vollständig laden.
Die Batterie einsetzen.
Das Antriebssystem starten.
Sollte das Antriebssystem nicht starten, Bildschirm
abnehmen.
Bildschirm befestigen.
Das Antriebssystem starten
Sollte das Antriebssystem nicht starten, den
HERCULES-Fachhändler kontaktieren.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 105 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
106
8.5 Zubehör
Für Fahrräder ohne Seitenständer wird ein
Abstellständer empfohlen, bei dem entweder das
Vorder- oder Hinterrad sicher eingeschoben werden
kann. Folgendes Zubehör wird empfohlen:
Tabelle 33: Zubehör
Beschreibung Artikelnummer
Schutzüberzug für elektrische
Bauteile 080-41000 ff
Packtaschen
Systemkomponente* 080-40946
Hinterradkorb
Systemkomponente* 051-20603
Fahrradbox Systemkomponente* 080-40947
Abstellständer Universalständer XX-TWO14B
Beleuchtungsset
Systemkomponente** 070-50500 ff
*Systemkomponenten sind auf den Gepäckträger
abgestimmt und sorgen für ausreichende Stabilität
durch besondere Krafteinleitung.
**Systemkomponenten sind auf das Antriebssystem
abgestimmt.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 106 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 107
Instandhaltung
8.5.1 Kindersitz
VORSICHT
!
Sturz durch unsachgemäße Handhabung
Bei der Verwendung von Kindersitzen verändern sich
die Fahreigenschaften und die Standsicherheit des
Fahrrads erheblich. Hierdurch kann es zu einem
Kontrollverlust und einem Sturz mit Verletzungen
kommen.
Die sichere Verwendung des Kindersitzes üben,
bevor das Fahrrad im öffentlichen Raum verwendet
wird.
VORSICHT
!
Quetschgefahr durch offenliegende Federn
Das Kind kann sich die Finger an offenliegenden
Federn oder offener Mechanik des Sattels bzw. der
Sattelstütze quetschen.
Niemals Sättel mit offenliegenden Federn
montieren, wenn ein Kindersitz verwendet wird.
Niemals gefederte Sattelstützen mit offener
Mechanik bzw. offenliegenden Federn montieren,
wenn ein Kindersitz verwendet wird
HINWEIS
Die gesetzlichen Bestimmungen zur Verwendung
von Kindersitzen beachten.
Die Bedienungs- und Sicherheitshinweise zum
Kindersitzsystem beachten.
Niemals Gesamtgewicht des Fahrrads
überschreiten.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 107 Montag, 9. Oktober 2017 4:05 16
Der HERCULES-Fachhändler berät bei der Auswahl
des zum Kind und Fahrrad passenden
Kindersitzsystems. Im Lieferumfang der
handelsüblichen Kindersitze ist gewöhnlich kein
Material enthalten, dass zur Anpassung des Fahrrads
an den Kindersitz benötigt wird.
Darüber hinaus können Kenntnisse, Fertigkeiten und
Werkzeuge erforderlich sein, die einem technischen
Laien nicht zur Verfügung stehen.
Zur Erhaltung der Arbeits- und Produktsicherheit ist
die Erstmontage eines Kindersitzes deshalb vom
HERCULES-Fachhändler vorzunehmen. Bei der
Montage eines Kindersitzes achtet der HERCULES-
Fachhändler darauf, dass der Sitz und die Befestigung
des Sitzes zum Fahrrad passen, alle Bauteile montiert
und solide befestigt werden, Schaltzüge, Seilzüge,
hydraulische und elektrische Leitungen ggf. angepasst
werden, die Bewegungsfreiheit des Fahrers nicht
eingeschränkt wird und dass das zulässige
Gesamtgewicht des Fahrrads nicht überschritten wird.
Der HERCULES-Fachhändler gibt eine Einweisung in
den Umgang mit dem Fahrrad und dem Kindersitz.
Instandhaltung
034-11430_1.0_09.10.2017
108
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 108 Montag, 9. Oktober 2017 4:05 16
034-11430_1.0_09.10.2017 109
Instandhaltung
8.5.2 Fahrradanhänger
VORSICHT
!
Sturz durch Bremsversagen
Bei überhöhter Anhängerlast kann die Bremse nicht
mehr ausreichend wirken. Der lange Bremsweg kann
einen Sturz oder einen Unfall mit Verletzungen
verursachen.
Niemals angegebene Anhängerlast überschreiten.
HINWEIS
Die Bedienungs- und Sicherheitshinweise zum
Anhängersystem sind zu beachten.
Die gesetzlichen Bestimmungen zur Verwendung
von Fahrradanhängern sind zu beachten.
Nur bauartgenehmigte Kupplungssysteme
verwenden.
Ein Fahrrad, das für den Anhängerbetrieb freigegeben
ist, ist mit einem entsprechenden Hinweisschild
ausgestattet. Es dürfen nur Fahrradanhänger
verwendet werden, deren Stützlast und Gesamtmasse
die zulässigen Werte nicht übersteigen.
Der HERCULES-Fachhändler berät bei der Auswahl
des zum Fahrrad passenden Anhängersystems. Im
Lieferumfang der handelsüblichen Fahrradanhänger
ist gewöhnlich kein Material enthalten, dass zur
Anpassung des Fahrrads an den Anhänger benötigt
wird. Darüber hinaus können Kenntnisse, Fertigkeiten
und Werkzeuge erforderlich sein, die einem
technischen Laien nicht zur Verfügung stehen.
Zur Erhaltung der Arbeits- und Produktsicherheit ist
deshalb die Erstmontage eines Anhängers vom
HERCULES-Fachhändlervorzunehmen
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 109 Montag, 9. Oktober 2017 4:05 16
Instandhaltung
034-11430_1.0_09.10.2017
110
9 Wiederverwerten und Entsorgen
WARNUNG
!
Brand- und Explosionsgefahr
Bei beschädigten oder defekten Batterien kann die
Sicherheitselektronik ausfallen. Die Restspannung
kann einen Kurzschluss auslösen. Die Batterien
können sich selbst entzünden und explodieren.
Äußerlich beschädigte Batterien sofort außer
Betrieb nehmen und niemals aufladen.
Deformiert sich eine Batterie oder beginnt zu
rauchen, Abstand halten, die Stromversorgung an
der Steckdose unterbrechen und sofort die
Feuerwehr benachrichtigen.
Niemals beschädigte Batterien mit Wasser löschen
oder in Kontakt kommen lassen.
Defekte Batterien sind Gefahrgut. Defekte
Batterien schnellstmöglich fachgerecht entsorgen.
Bis zur Entsorgung trocken lagern. Niemals
brennbare Stoffe in der Umgebung lagern.
Niemals Batterie öffnen oder reparieren.
VORSICHT
!
Verätzungsgefahr von Haut und Augen
Aus beschädigten oder defekten Batterien können
Flüssigkeiten und Dämpfe austreten. Diese können
die Atemwege reizen und zu Verbrennungen führen.
Niemals in Kontakt mit austretenden Flüssigkeiten
kommen.
Bei Augenkontakt oder Beschwerden, sofort einen
Arzt aufsuchen.
Bei Kontakt, die Haut sofort mit Wasser abspülen.
Raum gut lüften.
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 110 Montag, 9. Oktober 2017 4:05 16
Das Fahrrad, die Batterie, der Bildschirm und das
Ladegerät sind Wertstoffe. Sie müssen entsprechend
den geltenden gesetzlichen Vorschriften getrennt vom
Hausmüll entsorgt und einer Verwertung zugeführt
werden.
Durch getrenntes Sammeln und Recycling werden die
Rohstoffreserven geschont und es ist sichergestellt,
dass beim Recycling des Produkts und/oder der
Batterie alle Bestimmungen zum Schutz von
Gesundheit und Umwelt eingehalten werden.
Niemals das Fahrrad, die Batterie oder das
Ladegerät zwecks Entsorgung zerlegen.
Das Fahrrad, der Bildschirm, die ungeöffnete und
unbeschädigte Batterie sowie das Ladegerät
können bei jedem HERCULES-Fachhändler gerne
kostenfrei zurückgeben werden. Je nach Region
stehen weitere Entsorgungsmöglichkeiten zur
Verfügung.
Einzelteile des außer Betrieb genommenen
Fahrrads trocken, frostfrei und vor
Sonneneinstrahlung geschützt aufbewahren.
034-11430_1.0_09.10.2017 111
Instandhaltung
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 111 Montag, 9. Oktober 2017 4:05 16
Anhang
034-11430_1.0_09.10.2017
112
10 EG-Konformitätserklärung
Original-EG-Konformitätserklärung
Der Hersteller:
HERCULES GMBH
Longericher Str. 2
50739 Köln
erklärt hiermit, dass die elektromotorisch unterstützten Fahrräder der Typen:
18-17-1001, 18-17-1002, 18-18-1063, 18-18-1064, 18-18-1065, 18-18-1066, 18-18-1067,
18-18-1068, 18-18-1500, 18-19-1001
Baujahr 2017 und Baujahr 2018,
allen einschlägigen Bestimmungen der Richtlinie 2006/42/EG Maschinen entsprechen. Weiterhin
entsprechen die elektromotorisch unterstützten Fahrräder allen einschlägigen grundlegenden
Anforderungen der Richtlinie 2014/30/EU Elektromagnetische Verträglichkeit.
Folgende Normen wurden angewandt: EN ISO 12100:2010 Sicherheit von Maschinen – Allgemeine
Gestaltungsleitsätze – Risikobeurteilung und Risikominderung, der
EN ISO 4210-2:2015, Fahrräder – Sicherheitstechnische Anforderungen an Fahrräder – Teil 2:
Anforderungen für City- und Trekkingfahrräder, Jugendfahrräder, Geländefahrräder (Mountainbikes) und
Rennräder, der EN 15194:2009+A1:2011, Fahrräder – Elektromotorisch unterstützte Räder – EPAC-
Fahrräder, der EN 11243:2016, Fahrräder – Gepäckträger für Fahrräder - Anforderungen und
Prüfverfahren.
Herr Dipl.-Ing. (FH) Harald Guoth (Qualitätsmanagement-Beauftragter, Compliance-Beauftragter),
c/o HERCULES GmbH, Longericher Str. 2, 50739 Köln
ist bevollmächtigt, die technischen Unterlagen zusammenzustellen.
Köln, 06.09.2017
………………………………………………………………………………………………………
Ort, Datum und Unterschrift
Georg Honkomp
-Geschäftsführer-
DE_0.1_09.18_HERCULES Shimano_8000 klein_Inhalt.book Seite 112 Montag, 9. Oktober 2017 4:05 16
Produktspecifikationer
| Varumärke: | Hercules |
| Kategori: | Cykel E-cykel |
| Modell: | Shimano 2018 |
Behöver du hjälp?
Om du behöver hjälp med Hercules Shimano 2018 ställ en fråga nedan och andra användare kommer att svara dig
Cykel E-cykel Hercules Manualer
10 September 2024
7 September 2024
3 September 2024
30 Augusti 2024
28 Augusti 2024
27 Augusti 2024
23 Augusti 2024
22 Augusti 2024
21 Augusti 2024
20 Augusti 2024
Cykel E-cykel Manualer
- Cykel E-cykel Pegasus
- Cykel E-cykel Ebike20
- Cykel E-cykel Stromer
- Cykel E-cykel Electra
- Cykel E-cykel Timyo
- Cykel E-cykel Ebikemotion
- Cykel E-cykel Rap
- Cykel E-cykel Polisport
- Cykel E-cykel DuraBike
- Cykel E-cykel Winora
- Cykel E-cykel Sparta
- Cykel E-cykel GT Bicycles
- Cykel E-cykel Grandeur
- Cykel E-cykel Keola
- Cykel E-cykel Trenergy
Nyaste Cykel E-cykel Manualer
9 April 2025
9 April 2025
9 April 2025
9 April 2025
8 April 2025
8 April 2025
8 April 2025
8 April 2025
8 April 2025
7 April 2025
