Sida 1/86

Installations- und

Bedienungsanleitung

Installation instruction and

operating manual

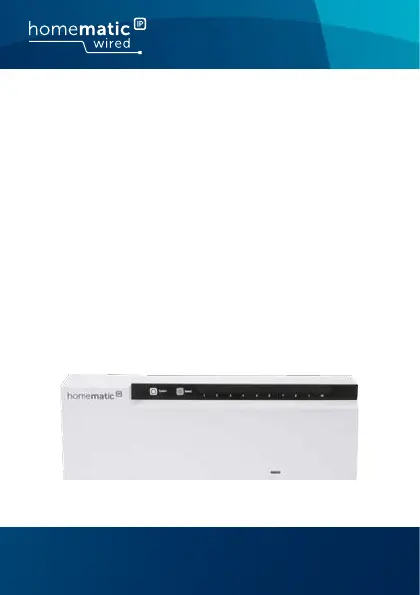

Wired Fußbodenheizungsaktor –

10-fach, 24 V

S. 2

Wired Floor Heating Actuator –

10 channels, 24 V

p. 47

HmIPW-FAL24-C10

Lieferumfang

Anzahl Bezeichnung

1 Homematic IP Wired Fußbodenheizungs-

aktor – 10-fach, 24 V

2 Schrauben 4,0 x 40 mm

2 Dübel 6 mm

1 Bedienungsanleitung

Herausgebers darf diese Anleitung auch nicht auszugsweise in

irgendeiner Form reproduziert werden oder unter Verwendung

elektronischer, mechanischer oder chemischer Verfahren verviel-

fältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktech-

nische Mängel oder Druckfehler aufweist. Die Angaben in dieser

Anleitung werden jedoch regelmäßig überprüft und Korrekturen

in der nächsten Ausgabe vorgenommen. Für Fehler technischer

oder drucktechnischer Art und ihre Folgen übernehmen wir keine

Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Printed in Hong Kong

Änderungen im Sinne des technischen Fortschritts können ohne

Vorankündigung vorgenommen werden.

153434 (web)

Version 1.1 (07/2019)

Selecttaste

drücken

Systemtaste

drücken

press select

button

press system

button

Inhaltsverzeichnis

1 Hinweise zur Anleitung ...................................................9

2 Gefahrenhinweise ............................................................9

3 Funktion und Geräteübersicht ....................................13

4 Allgemeine Systeminformationen ..............................14

5 Montage ........................................................................... 15

5.1 Schraubmontage .................................................................15

5.2 Hutschienenmontage ......................................................... 15

6 Inbetriebnahme ..............................................................16

6.1 Installationshinweise ...........................................................16

6.2 Kabeldurchmesser und Leitungsquerschnitte ...............18

6.3 Installation .............................................................................19

6.4 Verhalten nach Einschalten der

Spannungsversorgung ............................................................ 22

6.5 Anlernen ............................................................................... 23

6.5.1 Anlernen an den Homematic IP Wired

Wandthermostaten ................................................ 24

6.5.2 Einen weiteren Fußbodenheizungsaktor

hinzufügen .............................................................. 25

6.5.3 Anlernen an die Zentrale CCU3 .......................... 26

6.5.4 Anlernen an die Homematic IP Cloud per

Wired Access Point ................................................ 29

7 Konﬁguration über den Homematic IP Wired

Wandthermostaten ........................................................ 31

8 Manuelle Bedienung ......................................................38

8.1 Heizzonen ein- bzw. ausschalten ................................... 38

8.2 Pumpensteuerung aktivieren bzw. deaktivieren .......... 39

9 Geräteverknüpfungen löschen .................................. 40

10 Fehlercodes und Blinkfolgen ....................................... 41

10.1 Blinkfolgen der System-LED (A)........................................41

10.2 Blinkfolgen der Kanal-LED (B) .......................................... 42

11 Wiederherstellung der Werkseinstellungen ..............43

12 Wartung und Reinigung ............................................... 44

13 Technische Daten ......................................................... 44

Hinweise zur Anleitung

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-

matic IP Wired Gerät in Betrieb nehmen. Bewahren Sie

die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung über-

lassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche

wichtige Informationen.

2 Gefahrenhinweise

Önen Sie das Gerät nicht. Es enthält keine durch

den Anwender zu wartenden Teile. Lassen Sie das

Gerät im Fehlerfall von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist

das eigenmächtige Umbauen und/oder Verän-

dern des Gerätes nicht gestattet.

Gefahrenhinweise

Verwenden Sie das Gerät nicht, wenn es von au-

ßen erkennbare Schäden, z. B. am Gehäuse, an

Bedienelementen oder an den Anschlussbuchsen

ausweist. Lassen Sie das Gerät im Zweifelsfall von

einer Fachkraft prüfen.

Betreiben Sie das Gerät nur in trockener sowie

staubfreier Umgebung, setzen Sie es keinem Ein-

ﬂuss von Feuchtigkeit, Vibrationen, ständiger

Sonnen- oder anderer Wärmeeinstrahlung, Kälte

und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern

nicht damit zu spielen. Lassen Sie das Verpa-

ckungsmaterial nicht achtlos liegen.

Plastikfolien/-tüten, Styroporteile etc. können für

Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch un-

sachgemäße Handhabung oder Nichtbeachten

der Gefahrenhinweise verursacht werden, über-

nehmen wir keine Haftung. In solchen Fällen er-

lischt jeder Gewährleistungsanspruch! Für Folge-

schäden übernehmen wir keine Haftung!

Das Gerät ist Teil der Gebäudeinstallation. Bei der

Planung und Errichtung sind die einschlägigen

Normen und Richtlinien des Landes zu beachten.

Gefahrenhinweise

Das Gerät ist ausschließlich für den Betrieb am

Homematic IP Wired Bus vorgesehen. Der

Homematic Wired Bus ist ein SELV-Stromkreis.

Die Netzspannung der Gebäudeinstallation und

der Homematic IP Wired Bus sind getrennt zu

führen. Eine gemeinsame Führung einer Netz-

spannung und des Homematic IP Wired Bus in

Installations- und Verteilerdosen ist nicht zuläs-

sig. Die notwendige Isolation einer Netzspan-

nung der Hausinstallation zum Homematic IP

Wired Bus ist immer einzuhalten.

Bei Nichtbeach-

tung der Installationshinweise können Brand oder

andere Gefahren entstehen.

Das Gerät darf nur für ortsfeste Installationen ver-

wendet werden. Das Gerät ist sicher innerhalb

einer festen Installation zu ﬁxieren.

Beachten Sie beim Anschluss an die Geräteklem-

men die hierfür zulässigen Leitungen und Lei-

tungsquerschnitte.

Beachten Sie vor Anschluss eines Verbrauchers

die technischen Daten, insbesondere die maximal

zulässige Anschlussleistung des Fußbodenhei-

zungsaktors und Art des anzuschließenden Ver-

brauchers. Alle Lastangaben beziehen sich auf

ohmsche Lasten. Belasten Sie den

Aktor nur bis

Gefahrenhinweise

zur angegebenen Leistungsgrenze.

Das Gerät ist nicht zum Freischalten geeignet.

Eine Überlastung kann zur Zerstörung des Gerä-

tes, zu einem Brand oder zu einem elektrischen

Schlag führen.

Beachten Sie die Installationsvorschriften für Ins-

tallationen in Verteilersystemen (DINVDE0100-

410).

Das Gerät ist nur für den Einsatz in Wohnberei-

chen, Geschäfts- und Gewerbebereichen sowie

in Kleinbetrieben bestimmt.

Jeder andere Einsatz, als der in dieser Bedie-

nungsanleitung beschriebene, ist nicht bestim-

mungsgemäß und führt zu Gewährleistungs- und

Haftungsausschluss.

Funktion und Geräteübersicht

3 Funktion und Geräteübersicht

Mit dem Homematic IP Wired Fußbodenheizungsak-

tor können Sie Ihre Fußbodenheizung Raum für Raum

komfortabel und bedarfsgerecht per Smartphone App

oder mit dem Homematic IP Wired Wandthermostaten

steuern und so die Raumtemperatur auf Ihre individuellen

Bedürfnisse anpassen.

Der Fußbodenheizungsaktor kann zur Steuerung einer

Fußbodenheizung mit bis zu 10 Heizzonen/15 Heizkrei-

sen sowie einer Umwälz- oder Zirkulationspumpe einge-

setzt werden und lässt sich im Heiz- sowie Kühlmodus

betreiben (sofern Ihre Heizungsanlage diesen Betriebs-

modus unterstützt).

Sie können das Gerät ﬂexibel mit den mitgelieferten

Schrauben oder einfach auf einer Hutschiene im Heiz-

kreisverteilerschrank montieren.

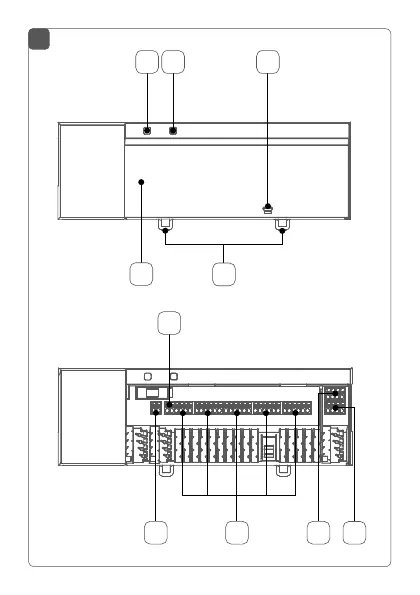

Geräteübersicht (s. Abbildung 1):

(A) Systemtaste (Anlerntaste und LED)

(B) Selecttaste (Kanaltaste und LED)

(D) Abdeckung

(E) Rastnasen für Hutschienenmontage

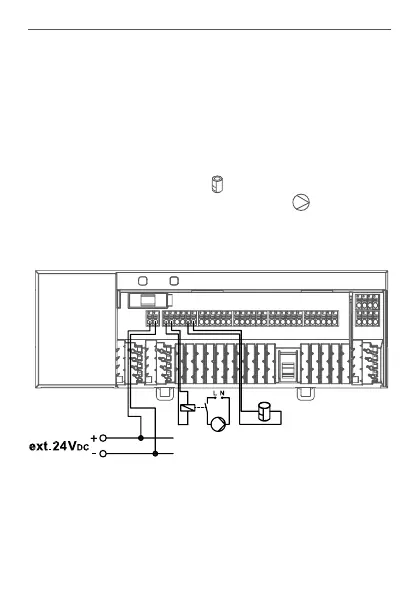

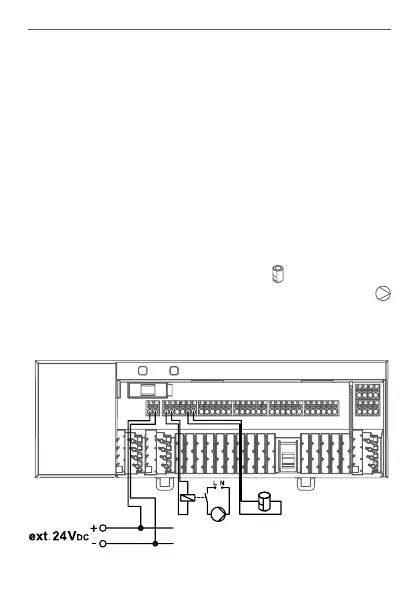

(F) Anschlussklemmen für externe 24 V-Spannungs-

versorgung für Fußbodenheizungsaktoren

Allgemeine Systeminformationen

(G) Anschlussklemmen für Heizventile oder Umwälz-

pumpe

(H) Anschlussklemmen für Heizventile

(I) Busanschluss 1 (24 V, GND, A, B)

(J) Busanschluss 2 (24 V, GND, A, B)

Kabeldurchführungen (s. Abbildung 2):

(K) Kabelführung 1

(L) Kabelführung 2

(M) Kabelführung 3

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil des Homematic IP Smart-Home-

Systems und kommuniziert über das HomematicIP Pro-

tokoll. Sie haben die Möglichkeit, alle Geräte des Systems

komfortabel und individuell über die Bedienoberﬂäche

der Zentrale CCU3 oder ﬂexibel per Smartphone über

die HomematicIP App in Verbindung mit der Homema-

tic IP Cloud zu konﬁgurieren. Welcher Funktionsumfang

sich innerhalb des Systems im Zusammenspiel mit wei-

teren Komponenten ergibt, entnehmen Sie bitte dem

HomematicIP Wired Systemhandbuch. Alle technischen

Dokumente und Updates ﬁnden Sie stets aktuell unter

www.eQ-3.de.

Montage

5 Montage

Sie können den Fußbodenheizungsaktor mit den mitge-

lieferten Schrauben frei an der Wand montieren oder auf

eine Hutschiene setzen.

5.1 Schraubmontage

Um den Fußbodenheizungsaktor mithilfe der Schrauben

zu montieren, gehen Sie wie folgt vor:

• Wählen Sie einen geeigneten Montageort in der

Nähe Ihres Heizkreisverteilers aus.

Stellen Sie sicher, dass an der gewünschten Posi-

tion in der Wand keine Leitungen verlaufen!

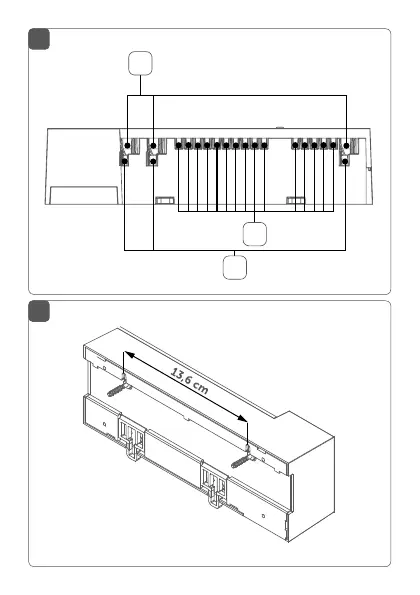

• Zeichnen Sie zwei der Bohrlöcher im Anstand

von 13,6 cm mit einem Stift an der Wand an (s.

Abbildung 3).

• Bohren Sie die vorgezeichneten Löcher mit ei-

nem geeigneten Bohrer.

• Montieren Sie den Fußbodenheizungsaktor durch

Eindrehen der mitgelieferten Dübel und Schrau-

ben (s. Abbildung 3).

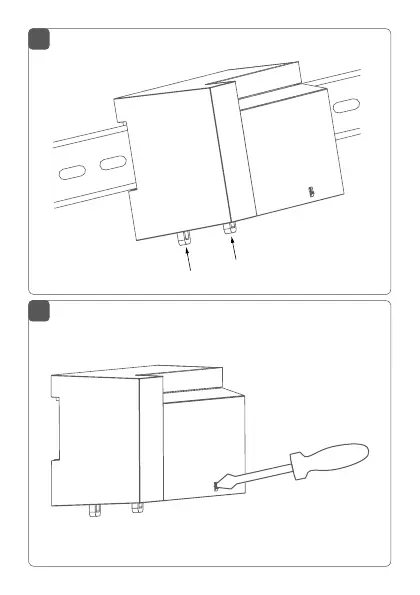

5.2 Hutschienenmontage

Um den Fußbodenheizungsaktor auf einer Hutschiene zu

montieren, gehen Sie wie folgt vor:

• Setzen Sie den Fußbodenheizungsaktor auf die

Inbetriebnahme

Hutschiene auf (s. Abbildung 4).

• Verrasten Sie den Fußbodenheizungsaktor, in-

dem Sie die Rastnasen (E) nach oben drücken (s.

Abbildung 4).

• Achten Sie darauf, dass die Rastnasen komplett

einrasten und das Gerät fest auf der Schiene sitzt.

6 Inbetriebnahme

6.1 Installationshinweise

Bevor Sie das Gerät installieren und in Betrieb

nehmen können, müssen Sie zunächst einen

Homematic IP Wired Access Point (HmIPW-

DRAP) in Betrieb nehmen.

Bitte notieren Sie sich vor der Installation die auf

dem Gerät angebrachte Gerätenummer (SGTIN)

und den Verwendungszweck, damit Sie das Gerät

im Nachhinein leichter zuordnen können. Alter-

nativ steht die Gerätenummer auch auf dem bei-

liegenden QR-Code-Aufkleber.

Hinweis! Installation nur durch Personen mit

einschlägigen elektrotechnischen Kenntnissen

und Erfahrungen!*

Durch eine unsachgemäße Installation gefährden Sie

• Ihr eigenes Leben;

Inbetriebnahme

• das Leben der Nutzer der elektrischen Anlage.

Mit einer unsachgemäßen Installation riskieren Sie

schwere Sachschäden, z. B. durch einen Brand. Es droht

für Sie die persönliche Haftung bei Personen- und Sach-

schäden.

Wenden Sie sich an einen Elektroinstallateur!

*Erforderliche Fachkenntnisse für die Installation:

Für die Installation sind insbesondere folgende Fachkenntnisse er-

forderlich:

•

Die anzuwendenden „5 Sicherheitsregeln“: Freischalten;

gegen Wiedereinschalten sichern; Spannungsfreiheit

feststellen; Erden und Kurzschließen; benachbarte, unter

Spannung stehende Teile abdecken oder abschranken;

• Auswahl des geeigneten Werkzeuges, der Messgeräte

und ggf. der persönlichen Schutzausrüstung;

• Auswertung der Messergebnisse;

• Auswahl des Elektro-Installationsmaterials zur Sicherstel

lung der Abschaltbedingungen;

•

IP-Schutzarten;

• Einbau des Elektroinstallationsmaterials;

• Art des Versorgungsnetzes (TN-System, IT-System,

TT-System) und die daraus folgenden Anschlussbedin

gungen (klassische Nullung, Schutzerdung, erforderliche

usatzmaßnahmen etc.).

Inbetriebnahme

Für den Einbau des Fußbodenheizungsaktos in

einen Stromkreisverteiler, muss das Gerät ent-

sprechend VDE 0603, DIN 43871 (Niederspan-

nungsunterverteilung (NSUV)), DIN 18015-x ein-

gebaut werden. In diesem Fall muss die Montage

auf einer Tragschiene (Hutschiene, DIN-Rail) lt.

EN50022 erfolgen. Installation und Verdrahtung

sind entsprechend VDE 0100 (VDE 0100-410,

VDE 0100-510 usw.) durchzuführen. Es sind die

Vorschriften der Technischen Anschlussbestim-

mungen (TAB) des Energieversorgers zu berück-

sichtigen.

Beachten Sie die auf dem Gerät angegebene Ab-

isolierlänge der anzuschließenden Leiter.

Beachten Sie bei der Installation die Gefahrenhin-

weise gemäß „2 Gefahrenhinweise“ auf Seite 2.

6.2 Kabeldurchmesser und Leitungsquer-

schnitte

Zugelassene Kabeldurchmesser für die Kabelführungen

des Fußbodenheizungsaktors sind:

Inbetriebnahme

Kabeldurch-

führung

Kabeldurch-

messer [mm]

max. Kabeldurch-

messer [mm]

1 (K)

(s. Abbildung 2)

> 5,2 5,8

2 (L)

(s. Abbildung 2)

> 8,2 11,0

3 (M)

(s. Abbildung 2)

> 3,2 5,0

Zugelassene Leitungsquerschnitte zum Anschluss an die

Anschlussklemmen des Fußbodenheizungsaktors sind:

Starre Leitung [mm

] Flexible Leitung ohne

Aderendhülse [mm

]

0,5 – 1,50 0,5 – 1,50

Aus Gründen der elektrischen Sicherheit darf zum

Anschluss des Homematic IP Wired Bus aus-

schließlich das mitgelieferte Homematic IP Wired

Buskabel oder ein als Zubehör erhältliches eQ-3

Homematic IP Wired Buskabel anderer Länge

verwendet werden.

6.3 Installation

Für die Installation des Fußbodenheizungsaktors gehen

Sie wie folgt vor:

Inbetriebnahme

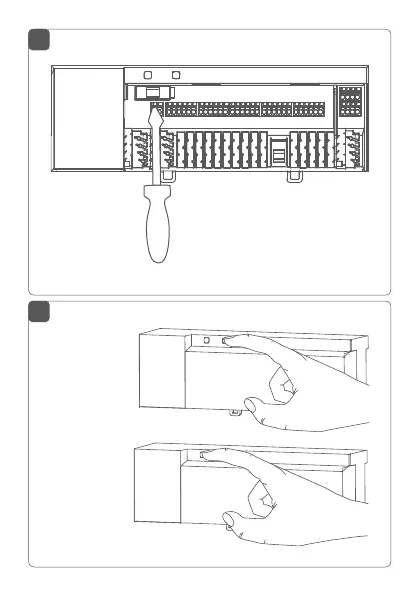

• Önen Sie die Abdeckung (D), indem Sie die Ver-

rastung unter dem Önungsschlitz (C) mit einem

geeigneten Schraubendreher eindrücken und die

Abdeckung nach oben abziehen (s. Abbildung 5).

Um die Anschlussklemme zu önen, drücken Sie

die Klemme mit einem geeigneten Schrauben-

dreher runter und fädeln Sie das entsprechende

Kabel ein. Durch das Loslassen der Klemme ver-

schließt sie sich wieder und das Kabel ist ﬁxiert (s.

Abbildung 6).

In der Regel ist es ausreichend den Fußbodenhei-

zungsaktor über den Busanschluss mit Spannung

zu versor

gen. Durch bauliche Gegebenheiten (lan-

ge Zuleitung) oder sehr viele Geräte am Bus kann

es notwendig sein, die V

entilantriebe über ein zu-

sätzliches Netzteil über die Anschlussklemme (F)

mit externen 2

4 V-Spannung zu ver-sorgen. Die

Basisanforderungen für dieses Netzteil sind:

• Ausgangsspannung: 24 VDC (±5%, bzw.

einstellbar), <50 mVss, SELV

• max. 10 A, strombegrenzt

• kurzschlussfest

• mind. 3750 V Isolationsspannung (Ein-/Ausgang)

• Überspannungskategorie III

• EMV-Störfestigkeit gemäß EN61000-6-2

• Netzausfallüberbrückung: min. 80 ms

Inbetriebnahme

• Schließen Sie den Homematic IP Wired Bus an

den Busanschluss1 (I) bzw. Busanschluss 2 (J) an.

Der Bus wird vom Homematic IP Wired Access

Point (HmIPW-DRAP) gespeist. Weitere Informa-

tionen dazu können Sie der Bedienungsanleitung

des Wired Access Points entnehmen.

• Schließen Sie die Anschlusskabel Ihrer Ventilan-

triebe der Heizkreise

an die Anschlussklemmen

(H-I) oder eine Umwälzpumpe

an die An-

schlussklemmen (G) an.

• Schließen Sie die externe 24 V-Spannungsversor-

gung an die Anschlussklemmen (F) an (optional).

• Achten Sie vor dem Verschließen der Abdeckung

darauf, dass alle Anschlussleitungen ordnungs-

gemäß in die vorgesehenen Kabelführungen ge-

drückt sind.

• Schließen Sie die Abdeckung wieder, indem Sie

Inbetriebnahme

die Rastnasen der Abdeckung in die vorgesehe-

nen Önungen schieben und die Abdeckung he-

runterdrücken.

6.4 Verhalten nach Einschalten der

Spannungsversorgung

Nach Einschalten der Netzspannung leuchtet die

LED (B) dauerhaft grün.

In den ersten 3 Minuten nach dem Einschalten der Span-

nungsversorgung beﬁndet sich der Fußbodenheizungs-

aktor im Anlernmodus, sofern er noch nicht angelernt

wurde. Weitere Informationen zum Anlernen ﬁnden Sie

im nachfolgenden Abschnitt. In den ersten 10 Minuten

nach dem Einschalten der Netzspannung beﬁndet sich

der Fußbodenheizungsaktor im Startmodus. In dieser Zeit

werden alle Heizzonen angesteuert. Signalisiert wird dies

durch das dauerhafte Leuchten der Kanal-LEDs.

In den folgenden 20 Minuten werden die Ventile über

eine 2-Punkt-Regelung betrieben, d. h. ein Unterschrei-

ten der Soll-Temperatur führt zum Einschalten des Ven-

tils, ein Überschreiten zum Abschalten. Nach Ablauf der

20 Minuten werden die Ventile über eine PI-Regelung mit

PWM-Ausgang betrieben (Normal-Betrieb).

Inbetriebnahme

6.5 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig,

bevor Sie mit dem Anlernen beginnen.

Damit der Fußbodenheizungsaktor in Ihr System integ-

riert werden und mit anderen Geräten kommunizieren

kann, muss er zunächst angelernt werden. Sie haben

folgende Einrichtungs- und Steuerungsmöglichkeiten für

Fußbodenheizungsaktor:

Direktes Anlernen

Sie können den

Fußbodenheizungsaktor direkt

an den

Wired Wandthermostaten (HmIPW-WTH) anlernen.

Die

Konﬁguration erfolgt dann direkt über den Wandther-

mostaten (s. „6.5.1 Anlernen an den Homematic IP Wired

andthermostaten“ auf Seite 24).

Anlernen an die Zentrale CCU3

Für eine lokale, softwarebasierte Konﬁguration und Steu-

erung per PC haben Sie die Möglichkeit, den

Fußboden-

heizungsaktor

an die Zentrale CCU3 anzulernen und in

umfangreichen Prodgrammen zu nutzen (s. „6.5.3 Anler-

nen an die Zentrale CCU3“ auf Seite 26).

Anlernen an die Homematic IP Cloud

Für eine ﬂexible Steuerung per kostenloser Smartpho-

ne-App können Sie den

Fußbodenheizungsaktor

an die

Homematic IP Cloud anlernen (s. „6.5.4 Anlernen an die

Inbetriebnahme

Homematic IP Cloud per Wired Access Point“ auf Seite

29). Dabei ist es möglich, die Wired Geräte

• per Smartphone-App über den Homematic IP

Wired Access Point (HmIPW-DRAP) zu steuern

oder

• mit Homematic IP Funk-Komponenten über den

Homematic IP Access Point (HmIP-HAP) zu kom-

binieren.

6.5.1 Anlernen an den Homematic IP Wired Wand-

thermostaten

Sie können den Anlernvorgang durch erneute

kurze Betätigung der Systemtaste (A) abbrechen.

Dies wird durch ein rotes Auﬂeuchten der LED (A)

bestätigt.

Wenn kein Anlernen erfolgt, wird der Anlernmo-

dus automatisch nach 3 Minuten beendet.

Wenn Sie den Fußbodenheizungsaktor an einen Homema-

ticIP Wired Wandthermostaten anlernen möchten, müs-

sen die beiden zu verknüpfenden Geräte in den Anlern-

modus gebracht werden. Dafür gehen Sie wie folgt vor:

• Wählen Sie durch kurzes Drücken der Selecttaste

(B) den Kanal

aus, an den Sie ein Gerät anlernen

möchten (s. Abbildung 7). Einmal Drücken für Kanal

1, zweimal Drücken für Kanal 2, usw. Die zugehöri

ge Kanal-LED leuchtet dauerhaft für den jeweiligen

Inbetriebnahme

Kanal auf.

• Drücken Sie für 4 s auf die Systemtaste (A), bis die

LED schnell orange zu blinken beginnt (s. Abbil-

dung 7). Der Anlernmodus für den ausgewählten

Kanal ist für 3 Minuten aktiv.

• Drücken Sie die Systemtaste des Wandthermos-

taten für mind. 4s, um den Anlernmodus zu akti-

vieren. Die LED blinkt orange.

Erfolgreiches Anlernen wird durch grünes Blinken der

LED (A) signalisiert.

War der Anlernvorgang nicht erfolgreich, leuchtet die

LED (A) rot auf. Versuchen Sie es erneut.

6.5.2 Einen weiteren Fußbodenheizungsaktor hin-

zufügen

Um dem System bzw. den bestehenden Geräten einen

weiteren Fußbodenheizungsaktor hinzuzufügen, gehen

Sie wie folgt vor:

• Lernen Sie zunächst den neuen Fußbodenhei-

zungsaktor an den bestehenden Fußbodenhei-

zungsaktor an. Bringen Sie dafür den bestehen-

den Fußbodenheizungsaktor über einen langen

Tastendruck (mind. 4 s) der Systemtaste (A) in den

Anlernmodus.

• Aktivieren Sie den Anlernmodus am neuen Fuß-

bodenheizungsaktor über einen langen Tasten-

druck (mind. 4 s) der Systemtaste (A).

Inbetriebnahme

Erfolgreiches Anlernen wird durch grünes Blinken

der Geräte-LED (A) signalisiert. War der Anlern-

vorgang nicht erfolgreich, leuchtet die LED (A) rot

auf. Versuchen Sie es erneut.

• Lernen Sie den neuen Fußbodenheizungsaktor

ggf. an weitere Homematic IP Geräte, wie z. B. an

einen Wandthermostaten, an, indem Sie zunächst

den Fußbodenheizungsaktor und dann das anzu-

lernende Gerät in den Anlernmodus versetzen.

Weitere Informationen dazu entnehmen Sie bitte

der jeweiligen Bedienungsanleitung.

6.5.3 Anlernen an die Zentrale CCU3

Um das HomematicIP Wired Gerät softwarebasiert und

komfortabel steuern und konﬁgurieren sowie in Zentra-

lenprogrammen nutzen zu können, müssen Sie es an die

WebUI anlernen. Um den Fußbodenheizungsaktor an die

Zentrale CCU3 anzulernen, gehen Sie wie folgt vor:

• Richten Sie zunächst Ihre Zentrale CCU3 gemäß

der zugehörigen Bedienungsanleitung ein und

lernen Sie den Homematic IP Wired Access Point

an.

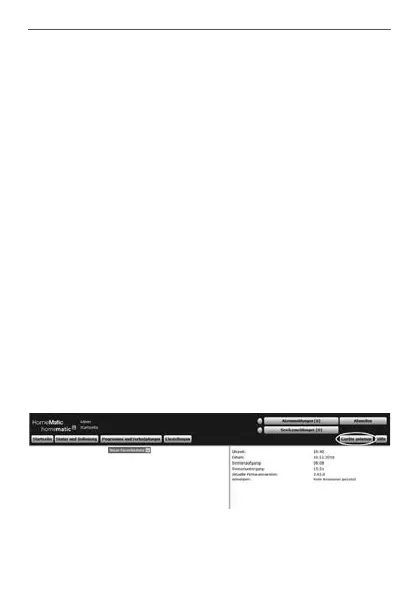

• Starten Sie die Benutzeroberﬂäche „Homematic

WebUI“ auf Ihrem PC.

• Klicken Sie auf den Button „Geräte anlernen“ im

rechten oberen Bereich des Browserfensters.

Inbetriebnahme

• Um den Anlernmodus zu aktivieren, klicken Sie

im nächsten Fenster auf „HmIP Gerät anlernen“.

Die Zentrale wird für 60 Sekunden in den Anlern-

modus versetzt. Ein Infofeld zeigt die aktuell noch

verbleibende Anlernzeit.

• Drücken Sie kurz auf die Systemtaste (A), bis die

LED langsam orange zu blinken beginnt (s. Abbil-

dung 7). Der Anlernmodus für den ausgewählten

Kanal ist für 3 Minuten aktiv.

Inbetriebnahme

Sie können den Anlernmodus manuell für weitere

3 Minuten starten, indem Sie die Systemtaste (A)

kurz drücken (s. Abbildung 7).

• Warten Sie, bis der Anlernvorgang abgeschlossen

ist.

• Zur Bestätigung eines erfolgreichen Anlernvor-

gangs leuchtet die LED (A) grün. Das Gerät ist nun

einsatzbereit.

• Leuchtet die LED rot, versuchen Sie es erneut.

• Nach kurzer Zeit erscheint das neu angelernte

Gerät im Posteingang Ihrer Softwareoberﬂäche.

Neu angelernte Geräte und die zugehörigen Kanäle ste-

hen erst dann für Bedien- und Konﬁgurationsaufgaben

zur Verfügung, nachdem sie im Posteingang konﬁguriert

wurden. Weitere Informationen ﬁnden Sie im Homema-

ticIP Wired Systemhandbuch unter www.eQ-3.de.

Im Betrieb ohne aktiven Internetzugang wählen

Sie die Option „Homematic IP Gerät ohne Inter-

netzugang anlernen“. Geben Sie zum Anlernen

die SGTIN und den Key des Geräts in die entspre-

chenden Felder ein. Die SGTIN und den Key ﬁn-

den Sie auf dem beiliegenden Sticker. Bitte be-

wahren Sie den Sticker sorgfältig auf.

Inbetriebnahme

6.5.4 Anlernen an die Homematic IP Cloud per Wired

Access Point

Wenn Sie Ihre Homematic IP Wired Geräte ﬂexibel per

Smartphone-App steuern möchten, können Sie die

Homematic IP Wired Geräte einfach an die HomematicIP

Cloud anlernen. Gehen Sie dazu wie folgt vor:

• Önen Sie die Homematic IP App auf Ihrem

Smartphone.

• Lernen Sie den Homematic IP Wired Access Point

gemäß der zugehörigen Bedienungsanleitung

über die Smartphone-App an die Homematic IP

Cloud an.

• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.

• Drücken Sie kurz auf die Systemtaste (A), bis die

LED langsam orange zu blinken beginnt (s. Abbil-

dung 7). Der Anlernmodus für den ausgewählten

Kanal ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere

3 Minuten starten, indem Sie die Systemtaste (A)

kurz drücken (s. Abbildung 7).

• Das Gerät erscheint automatisch in der Home-

matic IP App.

• Zur Bestätigung geben Sie in der App die letzten

vier Ziern der Gerätenummer (SGTIN) ein oder

scannen Sie den QR-Code. Die Gerätenummer

ﬁnden Sie auf dem Aufkleber im Lieferumfang

Inbetriebnahme

oder direkt am Gerät.

• Warten Sie, bis der Anlernvorgang abgeschlossen

ist.

• Zur Bestätigung eines erfolgreichen Anlernvor-

gangs leuchtet die LED (A) grün. Das Gerät ist nun

einsatzbereit.

• Leuchtet die LED rot, versuchen Sie es erneut.

• Wählen Sie die gewünschte Lösung für Ihr Gerät

aus.

• Vergeben Sie in der App einen Namen für das Ge-

rät und ordnen Sie es einem Raum zu.

Wenn Sie bereits Homematic IP Geräte im Smart-

Home-System nutzen oder Ihre Wired Geräte mit

Funk-Komponenten von Homematic IP kombi-

nieren möchten, können Sie die Homematic IP

Wired Geräte auch einfach an einen (bestehen

den) Homematic IP Access Point anlernen. Lernen

Sie dazu den Homema

tic IP Wired Access Point

gemäß der zugehörigen Bedienungsanleitung an

den (bestehenden) Homematic IP Access Point

an. Anschließend gehen Sie wie oben beschrieben

vor, um den Fußbodenheizungsaktor anzulernen.

Konﬁguration über den Homematic IP Wired Wandthermostaten

7 Konﬁguration über den Homema-

tic IP Wired Wandthermostaten

Die Konﬁguration des Homematic IP Wired Fuß-

bodenheizungsaktors ist mit dem Homematic IP

Wired Wandthermostaten (HmIPW-WTH), über

den Homematic IP Wired Access Point in Verbin-

dung mit der Smartphone App oder über die

WebUI der Zentrale CCU3 möglich.

Um den Fußbodenheizungsaktor über den Wandthermo-

staten zu konﬁgurieren, gehen Sie wie folgt vor:

• Drücken Sie lange auf das Stellrad des Wandther-

mostaten, um das Konﬁgurationsmenü zu önen.

• Wählen Sie durch Drehen des Stellrads das Sym-

bol „

“ aus und bestätigen Sie die Auswahl

durch kurzes Drücken des Stellrads.

• Ist der Wandthermostat an mehr als einen Fußbo-

denheizungsaktor angelernt, wählen Sie mit dem

Stellrad den gewünschten Fußbodenheizungsak-

tor aus.

• Wählen Sie aus, ob Sie Geräteparameter („UnP1/

UnP2“) oder Kanalparameter („ChAn“) konﬁgurie-

ren wollen.

Die Einstellungen, die Sie unter „UnP1/UnP2“ vor-

nehmen können, betreen das gesamte Gerät. Die

Einstellungen, die Sie unter „

ChAn“ vornehmen

können, betreen die einzelnen Kanäle des Geräts.

Konﬁguration über den Homematic IP Wired Wandthermostaten

• Stellen Sie Vor- sowie Nachlaufzeiten der Pumpe,

Eco-Temperaturen, Zeitintervalle etc. ganz indivi-

duell nach dem folgenden Schema ein.

Geräteparameter UnP1:

Parameter Index Wert Bedeutung

Frostschutz-

temperatur

P024 3

...

Frostschutz inaktiv

2,0 °C

2,5 °C

...

8,0 °C (default)

...

9,5 °C

10,0 °C

Konﬁguration über den Homematic IP Wired Wandthermostaten

Pumpensteu-

erung

aktiv/inaktiv,

Lastausgleich

Lastsamm-

lung

Antriebstyp

(NO/NC

)

P025 0

Pumpensteuerung

aktiv

Lastausgleich NC

Pumpensteuerung

aktiv

Lastausgleich NO

Pumpensteuerung

aktiv

Lastsammlung NC

Pumpensteuerung

aktiv

Lastsammlung NO

Pumpensteuerung

inaktiv (default)

Lastausgleich NC

Pumpensteuerung

inaktiv

Lastausgleich NO

Pumpensteuerung

inaktiv

Lastsammlung NC

Pumpensteuerung

inaktiv

Lastsammlung NO

Konﬁguration über den Homematic IP Wired Wandthermostaten

Ventil PWM

Regelungswert

im Notbetrieb

im Heizmodus

P026 0

...

100

0 %

1 %

…

25 % (default)

…

99 %

100 %

Ventil PWM Re-

gelungswert im

Notbetrieb im

Kühlmodus

P032 0

…

100

0 % (default)

1 %

…

99 %

100 %

*1: Heizzonen werden (wenn möglich) gestaelt gesteuert.

*2: Heizzonen werden (wenn möglich) gesammelt gesteuert.

*3: Normally open/normally closed

*4: Wird Heizzone 1 als Pumpensteuerung genutzt, ist es erforder-

lich, einen Wandthermostaten an diesen Kanal anzulernen, wenn

eine Anpassung der Pumpenparameter durchgeführt werden soll.

Konﬁguration über den Homematic IP Wired Wandthermostaten

Dauer/

Länge der

Pumpen-

schutzfunk-

tion (nur

für Kanal 1

verfügbar)

P007 128

129

...

137

138

0 Minuten

1 Minute (default)

...

9 Minuten

10 Minuten

Ausschalt-

verzöge-

rung der

Pumpe (nur

für Kanal 1

verfügbar)

P008 128

129

130

...

147

148

0 Minuten

1 Minute

2 Minuten (default)

...

19 Minuten

20 Minuten

Minimale

Fußbo-

dentem-

peratur in

Verbindung

mit einem

Fußboden-

Tempera-

tursensor

P045 10

...

5.0 °C

5.5 °C

...

19.0 °C (default)

...

29.5°C

30.0°C

Konﬁguration über den Homematic IP Wired Wandthermostaten

Luftfeuch-

tigkeits-

grenze

P050 40

…

168

…

188

…

208

40 %; Luftfeuchtig-

keitsgrenze inaktiv

…

80 %; Luftfeuchtig-

keitsgrenze inaktiv

40 %; Luftfeuchtig-

keitsgrenze aktiv

…

60 %; Luftfeuch-

tigkeitsgrenze

aktiv (default)

…

80 %; Luftfeuchtig-

keitsgrenze aktiv

Zeitinter-

vall für die

Pumpen-

schutzfunk-

tion (nur

für Kanal 1

verfügbar)

P051 225

226

...

238

...

251

252

1 Tag

2 Tage

...

14 Tage (default)

...

27 Tage

28 Tage

Kühlen im

Kühlmodus

aktiv/inaktiv

P052 0

Kühlen im Kühlm-

odus inaktiv

Kühlen im

Kühlmodus aktiv

(default)

Manuelle Bedienung

Heizen im

Heizmodus

aktiv/inaktiv

P053 0

Heizen im Heiz-

modus inaktiv

Heizen im

Heizmodus aktiv

(default)

Auswahl der

räumlichen

Gegeben-

heiten

P054 0

Standardraum

(default)

Raum mit Kamin

Raum mit Hand-

tuch-Heizung

Auswahl der

häuslichen

Gegeben-

heiten

P055 0

FBH Standard

(default)

FBH Niedrigenergie

Radiator

Konvektor passiv

Konvektor aktiv

Weiterführende Informationen zur Konﬁguration

können Sie der Bedienungsanleitung des Home-

matic IP Wandthermostaten (HmIP-WTH-2) ent-

nehmen.

8 Manuelle Bedienung

8.1 Heizzonen ein- bzw. ausschalten

Zu Installations- und Testzwecken können die einzelnen

Heizzonen manuell ein- bzw. ausgeschaltet werden. Um

Manuelle Bedienung

eine Heizzone manuell ein- bzw. auszuschalten, gehen

Sie wie folgt vor:

• Wählen Sie mit der Selecttaste (B) den gewünsch-

ten Kanal aus (s. Abbildung 7).

• Drücken Sie die Selecttaste solange, bis die LED

(B) dreimal kurz grün blinkt.

Der Kanal bleibt für 15 Minuten ein- bzw. ausgeschaltet.

Anschließend wird die Heizzone wieder normal geregelt.

8.2 Pumpensteuerung aktivieren bzw. deak-

tivieren

Soll die Anschlussklemme (H) für die Steuerung einer

Umwälzpumpe genutzt werden, kann die Heizzone di-

rekt am Gerät auf Pumpensteuerung umgestellt werden.

Gehen Sie dazu wie folgt vor:

• Drücken Sie die Selecttaste (B) solange bis die

LED von Kanal 1 grün blinkt (s. Abbildung 7).

Blinkt die LED von Kanal 1 langsam, ist die Pum-

pensteuerung aktiviert. Blinkt die LED von Kanal 1

schnell, ist die Pumpensteuerung deaktiviert.

• Wollen Sie keine Änderung des Parameters vor-

nehmen, können Sie das Menü über einen kurzen

Tastendruck der Selecttaste (B) verlassen.

• Um den Parameter von aktiv auf inaktiv bzw.

von inaktiv auf aktiv umzustellen, drücken Sie für

mind. 4 s auf die Selecttaste (B).

Geräteverknüpfungen löschen

9 Geräteverknüpfungen löschen

Um die Geräteverknüpfungen zwischen einem Fußbo-

denheizungsaktor und einem Wandthermostaten zu lö-

schen, gehen Sie wie folgt vor:

• Wählen Sie über die Selecttaste (B) des Fußbo-

denheizungsaktors den Kanal aus, an den der

Wandthermostat angelernt ist (s. Abbildung 7).

• Drücken Sie

die Systemtaste (A) und

die Selecttas-

te (B) des Fußbodenheizungsaktors gleichzeitig

so lange, bis die LED

(A)

grün auﬂeuchtet.

• Stellen Sie die Werkseinstellungen des Wand-

thermostaten wieder her (weitere Informationen

dazu entnehmen Sie bitte der Bedienungsanlei-

tung des Wandthermostaten).

Fehlercodes und Blinkfolgen

10 Fehlercodes und Blinkfolgen

10.1 Blinkfolgen der System-LED (A)

Blinkcode Bedeutung Lösung

Kurzes oran-

ges Blinken

(alle 10 s)

Anlernmodus

aktiv

Lernen Sie das Gerät

gemäß Abschnitt

„6.5 Anlernen“

auf Seite 23 an

einen Homematic IP

Wired Access Point

oder direkt an ein

Homematic IP Wired

Gerät an.

1x langes

grünes

Leuchten

Vorgang be-

stätigt

Sie können mit der

Bedienung fortfah-

ren.

1x langes ro-

tes Leuchten

Vorgang fehl-

geschlagen

Versuchen Sie es

erneut.

6x langes

rotes Blinken

Gerät defekt Achten Sie auf die

Anzeige in Ihrer App

oder wenden Sie sich

an Ihren Fachhändler.

Fehlercodes und Blinkfolgen

1x oranges

und 1x grünes

Leuchten

Testanzeige Nachdem die Test-

anzeige erloschen

ist, können Sie

fortfahren.

10.2 Blinkfolgen der Kanal-LED (B)

Blinkcode Bedeutung Lösung

Langsames

Blinken

Notbetrieb

aktiv

Defekten Wandther-

mostaten austau-

schen, Verbindungs-

leitung prüfen

Doppeltes,

kurzes Blinken

Verbindung

zum Wand-

thermostaten

gestört

Verbindungsleitung

zum Wandthermos-

taten prüfen

Wiederherstellung der Werkseinstellungen

11 Wiederherstellung der Werksein-

stellungen

Die Werksteinstellungen des Gerätes können

wiederhergestellt werden. Dabei gehen alle Ein-

stellungen verloren.

Um die Werkseinstellungen des Fußbodenheizungsaktors

wiederherzustellen, gehen Sie wie folgt vor:

• Drücken Sie für 4 s auf die Systemtaste (A), bis

die LED schnell orange zu blinken beginnt (s. Ab-

bildung 7).

• Lassen Sie die Systemtaste wieder los.

• Drücken Sie die Systemtaste erneut für 4 s, bis die

LED grün auﬂeuchtet.

• Lassen Sie die Systemtaste wieder los, um das

Wiederherstellen der Werkseinstellungen abzu-

schließen.

Das Gerät führt einen Neustart durch. Nach dem Neustart

können Sie das Gerät wieder in Ihr Homematic IP System

integrieren.

Wartung und Reinigung

12 Wartung und Reinigung

Das Gerät ist wartungsfrei. Überlassen Sie eine Re-

paratur einer Fachkraft.

Schalten Sie vor Ausbau des Geräts die Netzspan-

nung frei (Sicherungsautomat abschalten). Arbei-

ten am 230 V-Netz dürfen nur von einer Elektro-

Fachkraft (nach VDE 0100) erfolgen.

Reinigen Sie das Gerät mit einem weichen, sauberen,

trockenen und fusselfreien Tuch. Verwenden Sie keine

lösemittelhaltigen Reinigungsmittel, das Kunststoge-

häuse und die Beschriftung können dadurch angegrien

werden.

13 Technische Daten

Geräte-Kurzbezeichnung: HmIPW-FAL24-C10

Versorgungsspannung

Bus: 24 V

DC, ±5 %, SELV

ext. DC-IN (optional): 24 V

DC, ±5 %, SELV

Stromaufnahme ohne

ext. DC-IN: 1,25 A max.

Stromaufnahme mit ext. DC-IN

Bus: 20 mA max.

ext. DC-IN: 1,25 A max.

Konstruktion des Regel-

und Steuergerätes (RS): Unabhängig montiertes

Technische Daten

elektronisches RS für Auf-

baumontage

Anzahl Heizzonen: 10

Anzahl Antriebe: 15 (bzw. 14 bei Verwen-

dung der Pumpensteue-

rung)

Anzahl Pumpen: 1

Schaltleistung je Heizzone: 14,4 W max.

Nennlast aller Antriebe: 24 W max.

Leitungsart u. -querschnitt: Starre und ﬂexible Leitung,

0,5 - 1,5 mm²

Kabeldurchmesser

Klemmanschluss 1 (K):

> 5,2 mm

Kabeldurchmesser

Klemmanschluss 2 (L):

> 8,2 mm

Kabeldurchmesser

Klemmanschluss 3 (M):

> 3,2 mm

Schutzart: IP20

Schutzklasse: III

Umgebungstemperatur: 0 bis 40 °C

Wirkungsweise: Typ 1.Y

Verschmutzungsgrad: 2

Software-Klasse: Klasse A

Stehstoßspannung: 330 V

Temperatur Glühdrahtprüfung:

850 °C

Temperatur Kugeldruckprüfung:

125 °C

PTI-Wert des Gehäusematerials:

IIIb mit 100 < CTI < 175

Abmessungen (B x H x T ): 225 x 75 x 52 mm

Package contents

Quantity Description

1 Homematic IP Wired Floor Heating

Actuator – 10 channels, 24 V

2 Screws 4.0 x 40 mm

2 Plugs 6 mm

1 User manual

man. This manual may not be reproduced in any format, either in

whole or in part, nor may it be duplicated or edited by electronic,

mechanical or chemical means, without the written consent of

the publisher.

Typographical and printing errors cannot be excluded. However,

the information contained in this manual is reviewed on a regular

basis and any necessary corrections will be implemented in the

next edition. We accept no liability for technical or typographical

errors or the consequences thereof.

All trademarks and industrial property rights are acknowledged.

Printed in Hong Kong

Changes may be made without prior notice as a result of techni-

cal advances.

153434 (web)

Version 1.1 (07/2019)

Table of contents

1 Information about this manual................................... 50

2 Hazard information ....................................................... 50

3 Function and device overview ....................................53

4 General system information ........................................55

5 Mounting .......................................................................... 55

5.1 Screw mounting...................................................................55

5.2 DIN rail mount ..................................................................... 56

6 Start-up ............................................................................56

6.1 Installation instructions ..................................................... 56

6.2 Cable diameter and cable cross-sections ..................... 59

6.3 Installation ............................................................................ 60

6.4 Behaviour after switching on the power supply .......... 62

6.5 Teaching-in .......................................................................... 63

6.5.1 Pairing with a Homematic IP Wired Wall

Thermostat .............................................................. 64

6.5.2 Adding a new ﬂoor heating actuator ................. 65

6.5.3 Connecting to the CCU3 ..................................... 66

6.5.4 Connecting to the Homematic IP cloud via

Wired Access Point ................................................ 68

7 Conﬁguration via the Wired Wall Thermostat ..........70

8 Manual operation ........................................................... 77

8.1 Switch heating zones on/o .............................................77

8.2 Activating/deactivating the pump control .................... 78

9 Delete device connections ..........................................78

10 Error codes and ﬂashing sequences ..........................79

10.1 Flashing sequences of the system LED (A) .....................79

10.2 Flashing sequences of the channel LED (B) ..................80

11 Restore factory settings ................................................ 81

12 Maintenance and cleaning ........................................... 81

13 Technical speciﬁcations ................................................82

Information about this manual

1 Information about this manual

Please read this manual carefully before beginning op-

eration with your Homematic IP Wired component. Keep

the manual so you can refer to it at a later date if you

need to.

If you hand over the device to other persons for use,

please hand over this manual as well.

Symbols used:

Attention!

This indicates a hazard.

Please note: This section contains important ad-

ditional information.

2 Hazard information

Do not open the device. It does not contain any

parts that can be maintained by the user. If you

have any doubts, have the device checked by an

expert.

For safety and licensing reasons (CE), unauthor-

ized change and/or modiﬁcation of the device is

not permitted.

Hazard information

in the Homematic IP Wired bus only. The Home-

matic IP Wired bus is a SELV power circuit. The

power supply of the building installation and the

Homematic IP Wired bus have to be laid sepa-

rately. Common cable routing for power supply

and the Homematic IP Wired bus in installation

and junction boxes is not permitted. The required

isolation for power supply of the building installa-

tion to the Homematic IP Wired bus must be ob-

served at all times. Noncompliance with the in-

stallation instructions can cause ﬁre or introduce

other hazards.

The device may only be used for ﬁxed installa-

tions. The device must be securely attached with-

in a ﬁxed installation.

When connecting to the device terminals, take

the permissible cables and cable cross sections

into account.

Please take the technical data

(in particular the

maximum permissible eective installed load of

the ﬂoor heating actuator and the type of load to

be connected) into account before connecting a

load! All load data relates to ohmic loads.

Do not

exceed the capacity speciﬁed for the device.

Function and device overview

The device has not been designed to support

safety disconnection.

Exceeding this capacity could lead to the de-

struction of the device, ﬁres or electric shocks.

Observe the installation instructions for installa-

tion in distribution systems (DINVDE0100-410).

The device may only be operated within domes-

tic environment, in business and trade areas as

well as in small enterprises.

Using the device for any purpose other than that

described in this operating manual does not fall

within the scope of intended use and shall invali-

date any warranty or liability.

3 Function and device overview

The Homematic IP Wired Floor Heating Actuator oers

comfortable and demand-based room-by-room control

of your ﬂoor heating system via smartphone app or the

Homematic IP Wired Wall Thermostat, according to your

personal needs.

The ﬂoor heating actuator can be used for controlling

a ﬂoor heating system with up to 10 heating zones/15

Function and device overview

heating circuits as well as a heating pump or circulation

pump. Furthermore, the device oers operation in heat-

ing or cooling mode (provided that your heating system

oers these operating modes).

You can ﬂexibly mount the device using the supplied

screws or a DIN rail in the heating circuit distribution

board.

Device overview (see ﬁg. 1):

(A) System button (teach-in/pairing button and LED)

(B) Select button (channel button and LED)

(D) Cover

(E) Spring latch for DIN rail mounting

(F) Terminals for external 24 V power supply for ﬂoor

heating actuators

(G) Heating valves or heating pump connecting termi-

nals

(H) Heating valves connecting terminals

(I) Bus connection 1 (24 V, GND, A, B)

(J) Bus connection 2 (24 V, GND, A, B)

Cable bushings (see ﬁg. 2):

(K) Cable bushing 1

(L) Cable bushing 2

(M) Cable bushing 3

General system information

4 General system information

This device is part of the Homematic IP smart home

system and works with the Homematic IP protocol. All

devices of the system can be conﬁgured comfortably

and individually with the user interface of the Central

Control Unit CCU3 or ﬂexibly via the Homematic IP

smartphone app in connection with the Homematic IP

cloud. All available functions provided by the system

in combination with other components are described

in the Homematic IP Wired Installation Guide. All cur-

rent technical documents and updates are provided at

www.eQ-3.com.

5 Mounting

You can ﬂexibly mount the ﬂoor heating actuator to a

wall using the supplied screws or to a DIN rail.

5.1 Screw mounting

For mounting the ﬂoor heating actuator using screws,

please proceed as follows:

• Please select a suitable mounting location close

to your heating manifold.

Make sure that no electricity or similar lines run in

the wall at this location!

Start-up

• Use a pen to mark the positions of the two bore

holes with a distance of 13.6 cm on the wall (see

ﬁgure 3).

• Use an appropriate drill to make the holes as il-

lustrated.

• Use the supplied screws and plugs to fasten the

ﬂoor heating actuator (see ﬁg. 3).

5.2 DIN rail mount

For mounting the ﬂoor heating actuator to a DIN rail,

please proceed as follows:

• Place the ﬂoor heating actuator onto the DIN rail

(see ﬁg. 4).

• Latch the ﬂoor heating actuator by pressing the

spring latches (E) upwards (see ﬁg. 4).

• Make sure that the spring latches are completely

latched and that the device is seated solidly on

the rail.

6 Start-up

6.1 Installation instructions

Before installing and setting up the device, you

have to put a Homematic IP Wired Access Point

(HmIPW-DRAP) into operation ﬁrst.

Before installation, please note the device num-

ber (SGTIN) labelled on the device as well as the

Start-up

exact application purpose in order to make later alloca-

tion easier. You can also ﬁnd the device number on the

QR code sticker supplied.

Please note! Only to be installed by persons with

the relevant electro-technical knowledge and

experience!*

Incorrect installation can put

• your own life at risk;

• and the lives of other users of the electrical sys-

tem.

Incorrect installation also means that you are running the

risk of serious damage to property, e.g. because of a ﬁre.

You may be personally liable in the event of injuries or

damage to property.

Contact an electrical installer!

*Specialist knowledge required for installation:

The following specialist knowledge is particularly impor-

tant during installation:

• The “5 safety rules” to be used: Disconnect from

mains; Safeguard from switching on again; Check

that system is deenergised; Earth and short cir-

cuit; Cover or cordon o neighbouring live parts;

• Select suitable tool, measuring equipment and, if

necessary, personal safety equipment;

Start-up

• Evaluation of measuring results;

• Selection of electrical installation material for sa-

feguarding shut-o conditions;

• IP protection types;

• Installation of electrical installation material;

• Type of supply network (TN system, IT system, TT

system) and the resulting connecting conditions

(classical zero balancing, protective earthing, re-

quired additional measures etc.).

For installing the ﬂoor heating actuator into a

power distribution panel it has to be mounted in

accordance with VDE 0603, DIN 43871 (low-

voltage sub-distribution board), DIN 18015-x. In

this case, the installation must be made on a

mounting rail (DIN rail) according to EN50022.

Installation and wiring have to be performed ac-

cording to VDE 0100 (VDE 0100-410, VDE 0100-

510 etc.). Please consider the technical connec-

tion requirements (TAB) of your energy supplier.

Please note the insulation stripping length of the

conductor to be connected, indicated on the de-

vice.

Please observe the hazard information in section

„2 Hazard information“ on page 32 during in-

stallation.

Start-up

6.2 Cable diameter and cable cross-sections

Permitted cable diameter for the cable bushings of the

ﬂoor heating actuator are:

Cable bushings Cable diameter

[mm]

maximum cable

diameter [mm]

1 (K) (see ﬁg. 2) > 5.2 5.8

2 (L) (see ﬁg. 2) > 8.2 11.0

3 (M) (see ﬁg. 2) > 3.2 5.0

Permitted cable cross sections for connecting to the

connecting terminals of the ﬂoor heating actuator:

rigid cable [mm

] Flexible cable without

ferrule [mm

]

0.5 – 1.50 0.5 – 1.50

For electrical safety reasons, only the supplied

Homematic IP Wired Bus Cable may be used for

connecting the device to the Homematic IP

Wired bus. Furthermore, an eQ-3 Homematic IP

Wired Bus Cable with other lengths (available as

accessory) can be used.

Start-up

6.3 Installation

To install the ﬂoor heating actuator, please proceed as

follows:

• Open the cover (D). Therefore, release the catch

under the slot for opening (C) by pushing it with

a screwdriver. Remove the cover by pulling it up-

wards (see ﬁg. 5).

Press the terminal down using an appropriate

screw driver to open the connecting terminal.

Thread the corresponding cable. Release the ter-

minal to close it and to ﬁx the cable (see ﬁg. 6).

In normal cases, it is sucient to provide power

supply for the ﬂoor heating actuator via the bus

connection. Caused by constructional conditions

(e.g. long supply line) or many devices on the bus,

it may be necessary to establish power supply for

the valve drives via an additional power supply unit

at the terminals (F) with external 24 V power sup

ply. The basic requirements to the power supply

unit are:

• Output voltage: 24 VDC (±5%, or adjustable),

<50 mVss, SELV

• 10 A max., current-limited

• short circuit-proof

• at least 3750 V isolation voltage (input and

output)

Start-up

• over-voltage category III

• EMV interference immunity according to

EN61000-6-2

• Power failure buering: at least 80 ms

• Connect the Homematic IP Wired bus to the bus

connection 1 (I) or bus connection 2 (J). The bus

is supplied by the Homematic IP Wired Access

Point (HmIPW-DRAP). For further information,

please refer to the operating manual of the Wired

Access Point.

• Plug-in the connecting cables of the valve actua-

tors into your heating circuits

to the connect-

ing terminals (H-I) or connect a heating pump

using connecting terminal (G).

• Connect the external 24 V power supply to the

terminals (F) (optional).

Start-up

• Make sure that all connecting cables are ﬁxed

properly to the cable bushings before closing the

cover.

• Close the cover again. Therefore, push the latch-

es of the cover into the openings provided and

press it down.

6.4 Behaviour after switching on the power

supply

After switching on the mains voltage, the LED (B)

lights permanently green.

If the device has not yet been connected, teach-in mode

will be activated during the ﬁrst 3 minutes after the power

has been supplied. You will ﬁnd further information about

connecting your device in the next section.

During the ﬁrst 10 minutes after the mains voltage has

been switched on the device remains in start mode. Dur-

ing this time, all heating zones are being triggered. This is

indicated by the permanent illumination of the channel

LEDs.

In the following 20 minutes, the valves are operated via

two-point control. If the temperature falls below the set-

point temperature, the valves are switched on. If the set-

point temperature is increased, the valves are switched

o. After 20 minutes, the valves are operated via PI con-

trol with PWM output (normal operation).

Start-up

6.5 Teaching-in

Please read this entire section before starting

the teach-in procedure.

To integrate the ﬂoor heating actuator into your system

and enable it to communicate with other devices, you

must teach it in ﬁrst. The following set-up and control

possibilities are available for

the ﬂoor heating actuator:

Direct pairing

You can

directly

connect the ﬂoor heating actuator to

the wired wall thermostat (HmIPW-WTH).

The conﬁgu-

ration is then directly carried via the wall thermostat (see

„6

.5.1 Pairing with a Homematic IP Wired Wall Thermostat“

on page 64).

Connecting to the Homematic IP Central Control Unit

CCU3

For local, software-based conﬁguration and control via

PC you have the possibility to connect the ﬂoor heating

actuator to the Central Control Unit CCU3 and use it in

extensive programs (see „6.5.3 Connecting to the CCU3“

on page 66).

Connecting to the Homematic IP cloud

For ﬂexible control via the free smartphone app, you can

connect the ﬂoor heating actuator to the Homematic IP

cloud (see „6.5.4 Connecting to the Homematic IP cloud

Start-up

other devices such as the wall thermostat. Sim-

ply activate the pairing mode of the ﬂoor heating

actuator ﬁrst and of the device you want to pair

afterwards. For further information, please refer

to the user manual of the corresponding device.

6.5.3 Connecting to the CCU3

To enable software-based and comfortable control and

conﬁguration and for using the device in central control

unit program, it has to be connected to the WebUI. To

connect the ﬂoor heating actuator to the Central Control

Unit CCU3, proceed as follows:

• Set up your Central Control Unit CCU3 as de-

scribed in the operating manual and connect the

Homematic IP Wired Access Point.

• Start the user interface “Homematic WebUI” on

your computer.

• Click the “Teach-in devices” button on the right-

hand side of the screen.

• To activate teach-in mode, click “Teach-in HmIP

device” in the next window. The teach-in mode

Produktspecifikationer

Varumärke:	Homematic IP
Kategori:	Smarth hem
Modell:	HMIPW-FAL24-C10
Produkttyp:	Uppvärmningsställdon
Vikt:	350 g
Bredd:	225 mm
Djup:	52 mm
Höjd:	75 mm
Certifiering:	CE
Antal kanaler:	10 kanaler
Spänning:	24 V
Produktens färg:	Vit
Effekt:	24 W
Temperatur vid drift:	0 - 40 ° C
Hållbarhetscertifiering:	CE
Internationellt skydd (IP) kod:	IP20
Strömkälla av typen:	DC
Ström:	0.08 A
