Sida 1/11

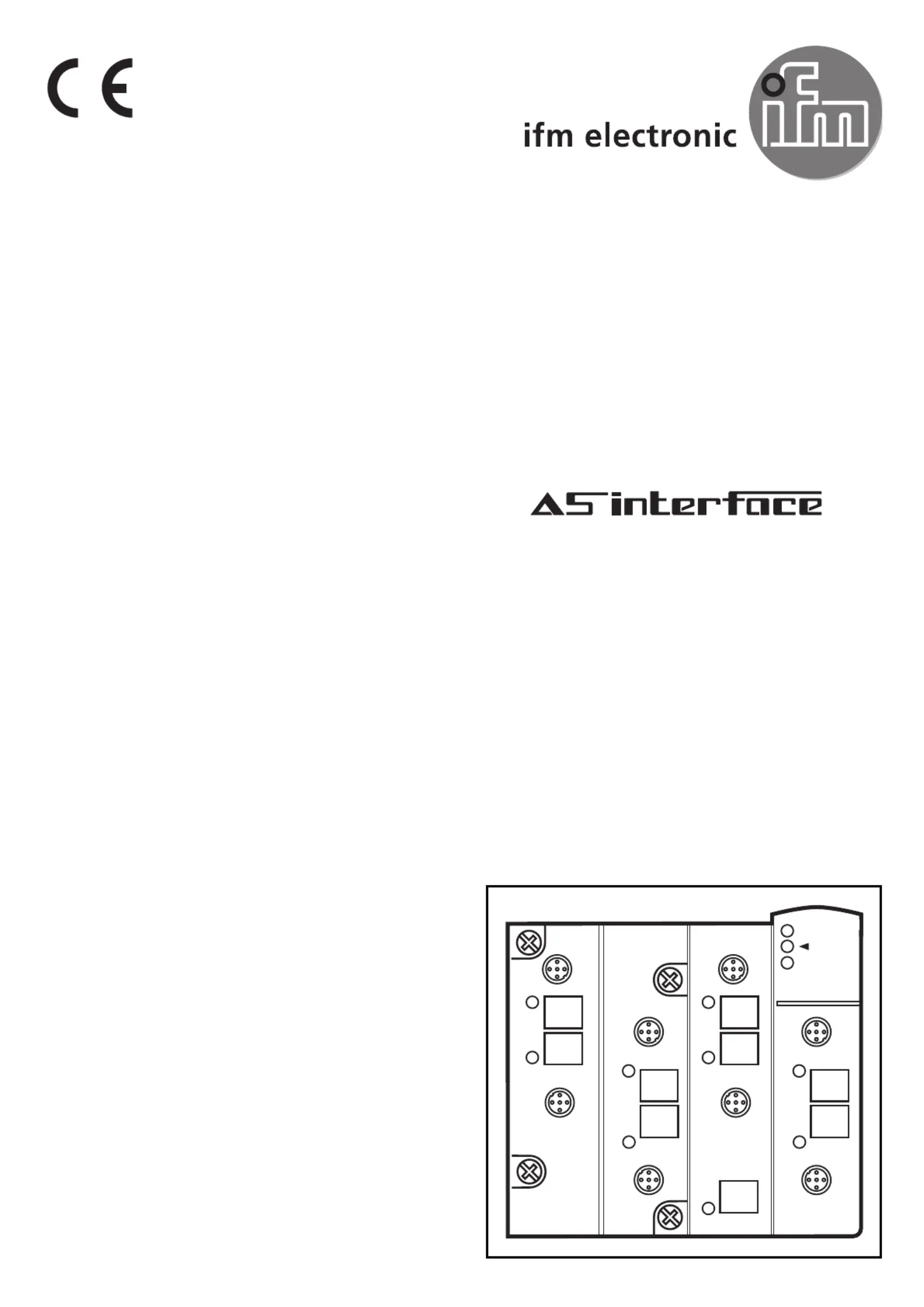

Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2509 / AC2559
Sachnr. 701594/04 03/2009
Bestimmungsgemäße Verwendung
AS-i-Profil S-7.0.E
maximale Anzahl von Modulen pro Master: 31
AS-Interface Version 2.1

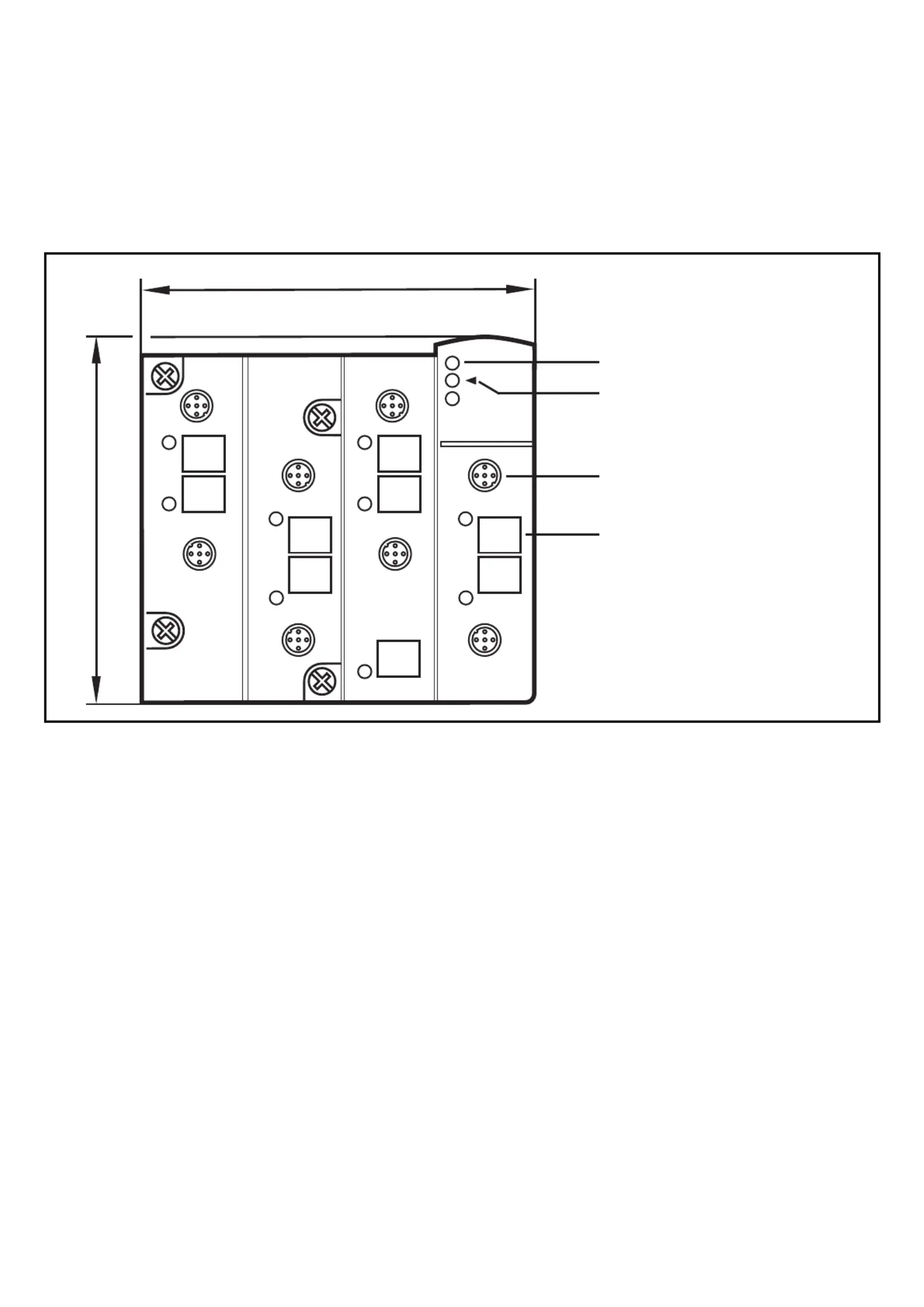

Bedien- und Anzeigeelemente
Montage
Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i
Netzes, Anzugsdrehmoment 0,8Nm.
Technische Daten
Sie können das Datenblatt bei Bedarf unter der Internetadresse
www.ifm.com herunterladen.
Elektrischer Anschluss
Verbinden Sie die Anschlussstecker der Sensoren/Aktuatoren mit den
M12-Buchsen. Verschließen Sie die nicht benutzten Buchsen mit Ver-
schlusskappen (AC3004), um die Schutzart IP 67 zu gewähren.
2
83
90
LEDs
8 Buchsen M12
Beschriftungsfelder
Fixierung für IR-Adapter
3
Adressieren
Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs-
adresse ist 0.
Adressieren mit dem Adressiergerät AC1144
Nur im spannungslosen Zustand über die Adressierbuchse adres-
sieren.

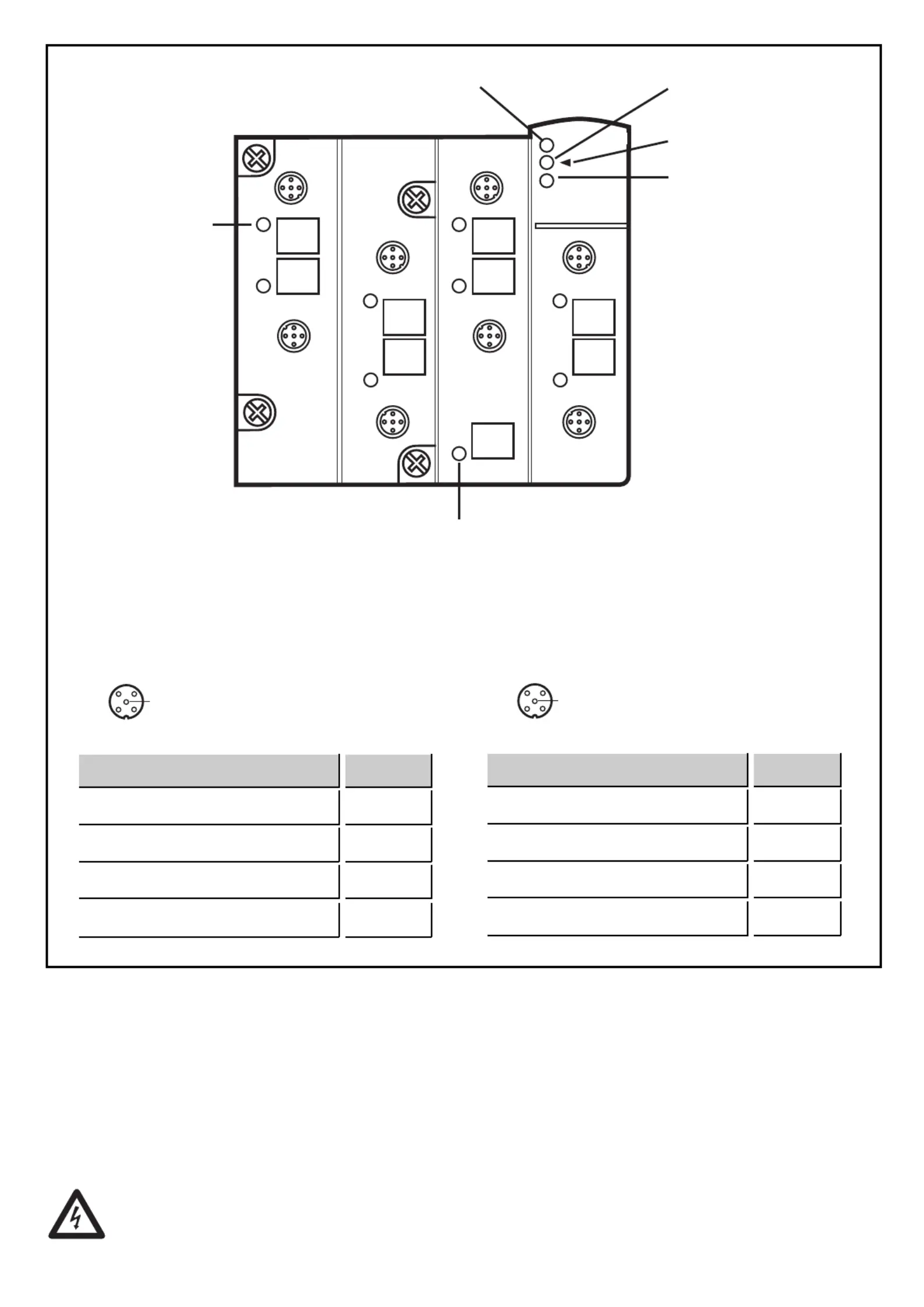

8x LED1 gelb
LED2 rot FAULT
LED gn PWR
Spannungs-
versorgung o.k
Fixierung
IR-Adapter
Eingänge
1
3 4
2
5
M12-Buchse Pin
1
Sensorversorgung L- 3
Dateneingang 2+4
Funktionserde 5
Sensorversorgung L+
Ausgänge
1
3 4
2
5
M12-Buchse Pin
4
Externe Spannung - 3
Funktionserde 5
n.c. 1,2
Schaltausgang +
LED grün
Hilfsspannung
LED3 Infrarot-Empfänger
