Sida 1/3
Installation instructions
Field modules DP
AC2625/ AC2630 / AC2631 / AC2634
AC2636 / AC2637 / AC2638
7390988/00 03/2013
UK
2
1 Functions and features
The units have been designed for use as field modules in automation technology.
Non-observance of the instructions, operation which is not in accordance with use
as prescribed below, wrong installation or incorrect handling can affect the safety
of operators and machinery.
2 Symbols used
►Instruction
Important note
Non-compliance can result in malfunction or interference.
3 Installation
►Disconnect the system from power before installation.
►For installation choose a flat mounting surface.
The entire bottom of the module must lie flat on the mounting surface.
►Fix the module onto the mounting surface using 2 M3 screws and washers.
4 Electrical connection
The unit must be connected by a qualified electrician.
The national and international regulations for the installation of electrical equipment
must be adhered to.
►Disconnect the installation from power and connect the unit.
Recommended tightening torques:
►M12 Profibus connection: 0.6 Nm.
►M12 sockets: 0.6 Nm
►M8 connections: 0.4 Nm
4.1 Pin connection
Pin connection of the modules see device label→
3
UK

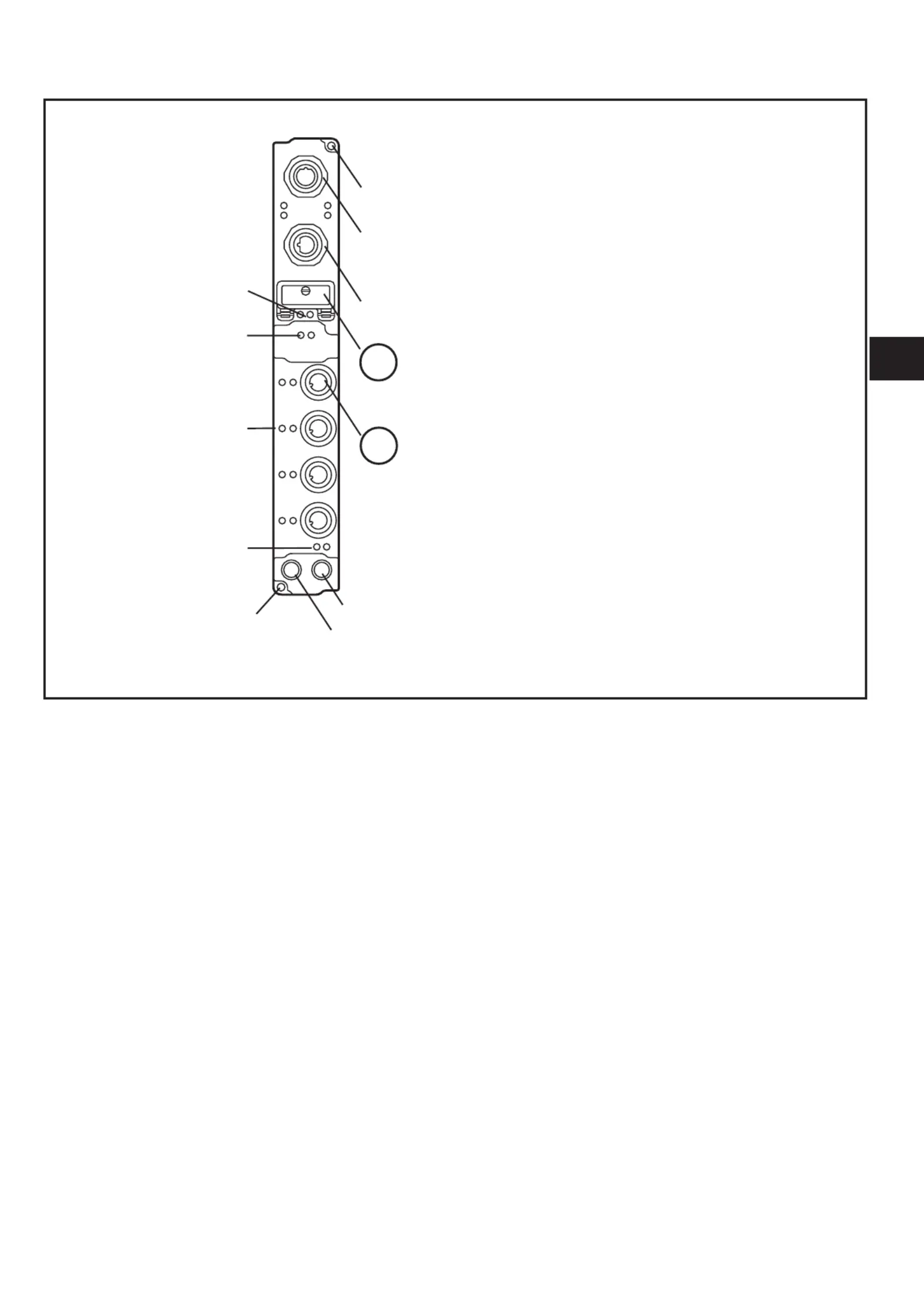

5 Operating and display elements
2
U
B
/U
L
Out
U
B
/U
L
In
1
Profibus In
Profibus Out
M3
M3
Status LEDs
module
Status LEDs
port
LEDs
Profibus
LEDs U
B
/U
L
1: DIP switch for setting of the Profi bus address
2: Sensor inputs / outputs
6 Technical data
Detailed manuals, technical data and further information at www.ifm.com.
