Sida 1/44

PIANO

PI 604

Sommario

Installazione, 2-3

Posizionamento

Collegamento elettrico

Descrizione dellapp cchare io, 4

Vista dinsieme

Precauzioni e consigli, 5

Sicurezza generale

Smaltimento

Consigli pratici per luso delle piastre elettriche

Manutenzione e cura, 6

Escludere la corrente elettrica

Pulire lapparecchio

Targhetta caratteristiche

Assistenza, 7

Assistenza attiva 7 giorni su 7

Istruzioni per luso

Italiano, 1 Français, 14

Espanol, 20 Portuges, 26

English, 8

ES PT

Deutsch, 38

Nederlands, 32

 È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di

cessione o di trasloco, assicurarsi che resti insieme

allapparecchio per informare il nuovo proprietario sul

funzionamento e sui relativi avvertimenti.

 Leggere attentamente le istruzioni: ci sono importanti

informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento

 Gli imballaggi non sono giocattoli per bambini e

vanno eliminati secondo le norme per la raccolta

differenziata (vedi Precauzioni e consigli).

 Linstallazione va effettuata secondo queste

istruzioni e da personale professionalmente

qualificato. Una errata installazione può causare danni

a persone, animali o cose.

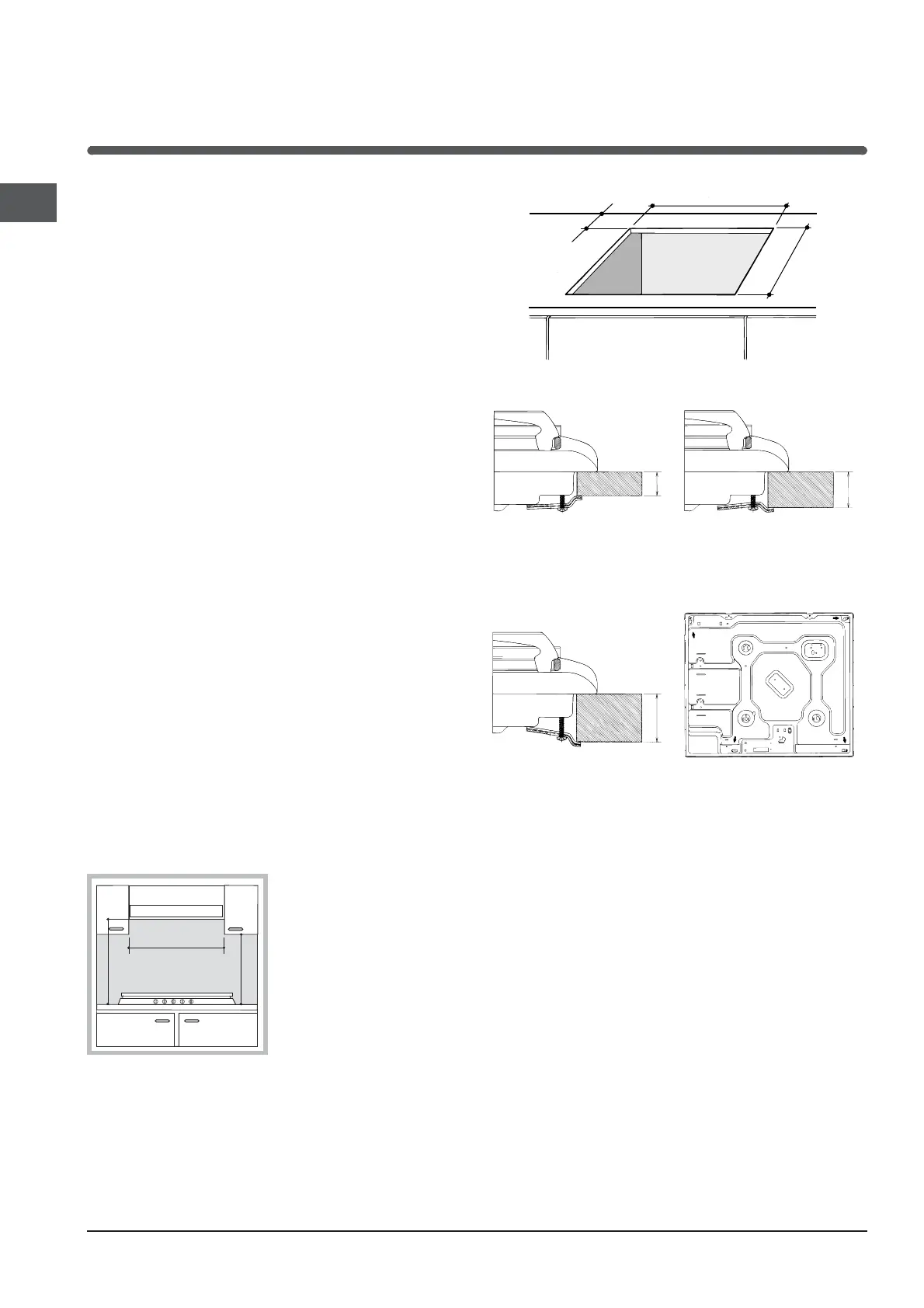

Incasso

E possibile linstallazione a fianco di mobili la cui

altezza non superi quella del piano di lavoro. Per una

corretta installazione del piano di cottura vanno

osservate le seguenti precauzioni:

 I mobili situati a fianco, la cui altezza superi quella

del piano di lavoro, debbono essere situati ad

almeno 600 mm dal bordo del piano stesso.

 Le cappe debbono essere installate secondo i

requisiti richiesti nei libretti istruzioni delle cappe

stesse, comunque ad una distanza minima di 650

mm.

 Posizionare i pensili adiacenti alla cappa ad

unaltezza minima dal

top di 420 mm (vedi

figura).

 Allorchè il piano di

cottura venga installato

sotto un pensile,

questultimo dovrà

mantenere una distanza

minima dal top pari a

700 mm (vedi figura).

 Il vano del mobile dovrà avere le dimensioni

indicate nella figura. Sono previsti dei ganci di

fissaggio che consentono di fissare il piano su top

da 20 a 40 mm. di spessore.

Per un buon fissaggio del piano è consigliabile

usare tutti i ganci a disposizione.

555 mm

55 mm

475 mm

Schema di issaggio dei ganci f

Posizione gancio per Posizione gancio per

top H=20mm H=30mmtop

Avanti

Posizione gancio per Dietro

top H=40mm

 Usare i ganci contenuti nella "confezione accessori"

 Nel caso in cui il piano non sia installato su di un

forno incasso, è necessario inserire un pannello di

legno come isolamento. Esso dovrà essere

posizionato ad una distanza minima di 20 mm.

dalla parte inferiore del piano stesso.

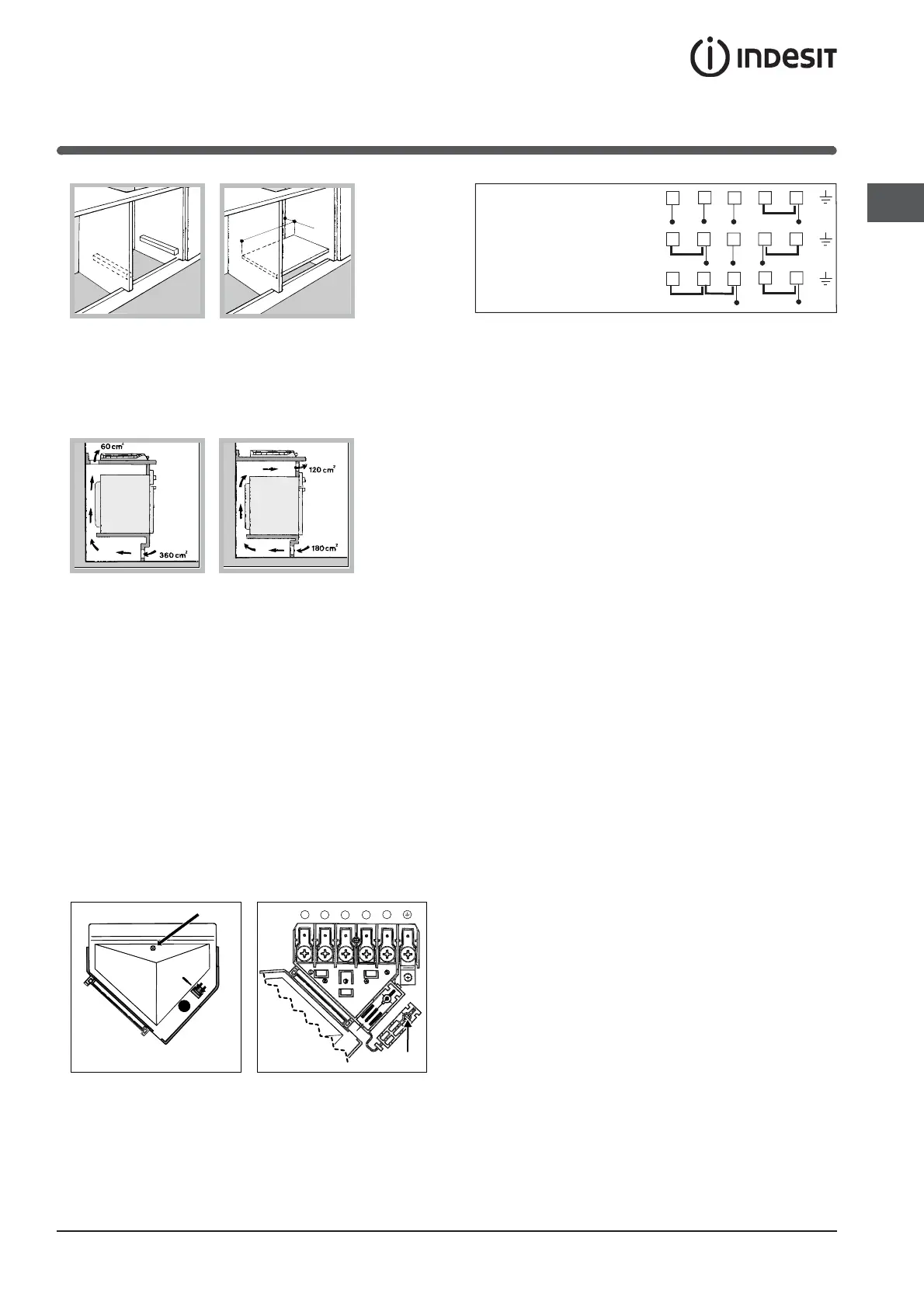

Aerazione

Per garantire una buona aerazione è necessario

eliminare la parete posteriore del vano. È preferibile

installare il forno in modo che appoggi su due listelli in

legno oppure su un piano continuo che abbia

unapertura di almeno 45 x 560 mm (vedi figure).

Installazione

600mm min.

540mm min.

700mm min.

Nel caso di

installazione

sopra un forno da incasso senza ventilazione forzata

di raffreddamento, per consentire unadeguata

areazione allinterno del mobile vanno garantite delle

prese daria di ingresso e di uscita (vedi figure).

Collegamento elettri co

I piani elettrici non sono dotati di cavo di

alimentazione in quanto il cavo va dimensionato in

base al tipo di collegamento elettrico utilizzato (vedi

schema di connessione seguente). Per allacciare il

cavo procedere come segue:

 Aprire la scatola morsettiera svitando la vite "V" ed

aprire il coperchio (vedi figura).

 Allacciare i fili in accordo con il diagramma

riportato in figura.

 Fissare il cavo nel fissacavo "F", richiudere e fissare

il coperchio con la vite "V" (vedi figura).

12345

1 2 345

1 2 3 4 5

1 2 3 45

RSTN

RS N

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche.

In caso di collegamento diretto alla rete è necessario

interporre tra lapparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm

dimensionato al carico e rispondente alle norme in

vigore (il filo di terra non deve essere interrotto

dallinterruttore). Il cavo di alimentazione deve essere

posizionato in modo tale che in nessun punto superi

di 50°C la temperatura ambiente.

 Linstallatore è responsabile del corretto

collegamento elettrico e dellosservanza delle norme

di sicurezza.

Prima di effettuare lallacciamento accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;

 la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella

targhetta caratteristiche;

 la tensione di alimentazione sia compresa nei valori

nella targhetta caratteristiche;

 la presa sia compatibile con la spina

dellapparecchio. In caso contrario sostituire la

presa o la spina; non usare prolunghe e multiple.

 Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

 Il cavo non deve subire piegature o compressioni.

 Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi Assistenza).

 Lazienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

 Nel caso di installazione sopra un forno da incasso

lallaccio elettrico del piano e quello del forno deve

essere realizzato separatamente, sia per ragioni di

sicurezza elettrica che per facilitare leventuale

estraibilità del forno.

560 mm.

45 mm.
