Sida 1/68
DE
Bedienungsanleitung
KOCHFELD
Inhaltsverzeichnis
Installation, 2-4
Aufstellung
Elektroanschluss
Beschreibung des Gerätes, 5
Bedienfeld
Inbetriebsetzung und Gebrauch, 6-8
Einschalten des Kochfeldes
Einschalten der Kochzonen
Einschalten der erweiterbaren Kochzonen
Ausschalten der Kochzonen
Sperre der Schaltelemente
Ausschalten des Kochfeldes
Die Heizelemente
Praktische Ratschläge zum Einsatz des Gerätes
Sicherheitsvorrichtungen
Vorsichtsmaßregeln und Hinweise, 9
Allgemeine Sicherheit
Entsorgung
Reinigung und Pflege, 10
Abschalten des Gerätes vom Stromnetz
Reinigung des Gerätes
Demontage des Kochfeldes
Technische Beschreibung der Modelle, 11
TK 64 CL
TK 64 S IX
TK 64 S
TK 64 SD IX
TK 64 SD BI
TK 64 SD
TK 63 T
TK 63 T BI
Dansk, 12
DE
Deutsch, 1 Norsk,23
Suomi, 34 Svenska, 45
NO
FI SE
DK
2
DE
Installation
Bewahren Sie diese Bedienungsanleitung bitte
sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen
können. Sorgen Sie dafür, dass sie im Falle eines
Verkaufs, eines Umzugs oder einer Übergabe an einen
anderen Benutzer das Gerät stets begleitet, damit auch
der Nachbesitzer die Möglichkeit hat, darin
nachschlagen zu können.
L
esen Sie bitte die nachfolgenden Hinweise aufmerksam
durch: sie liefern wichtige Informationen hinsichtlich der
Installation, des Gebrauchs und der Sicherheit.
Aufstellung
Verpackungsmaterial ist kein Spielzeug für Kinder. Es
ist entsprechend den Vorschriften zur getrennten
Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln
und Hinweise).
Die Installation ist gemäß den vorliegenden
Anweisungen und von Fachpersonal durchzuführen.
Jede unsachgemäße Installation kann Menschen und
Tiere gefährden oder Sachschaden verursachen.

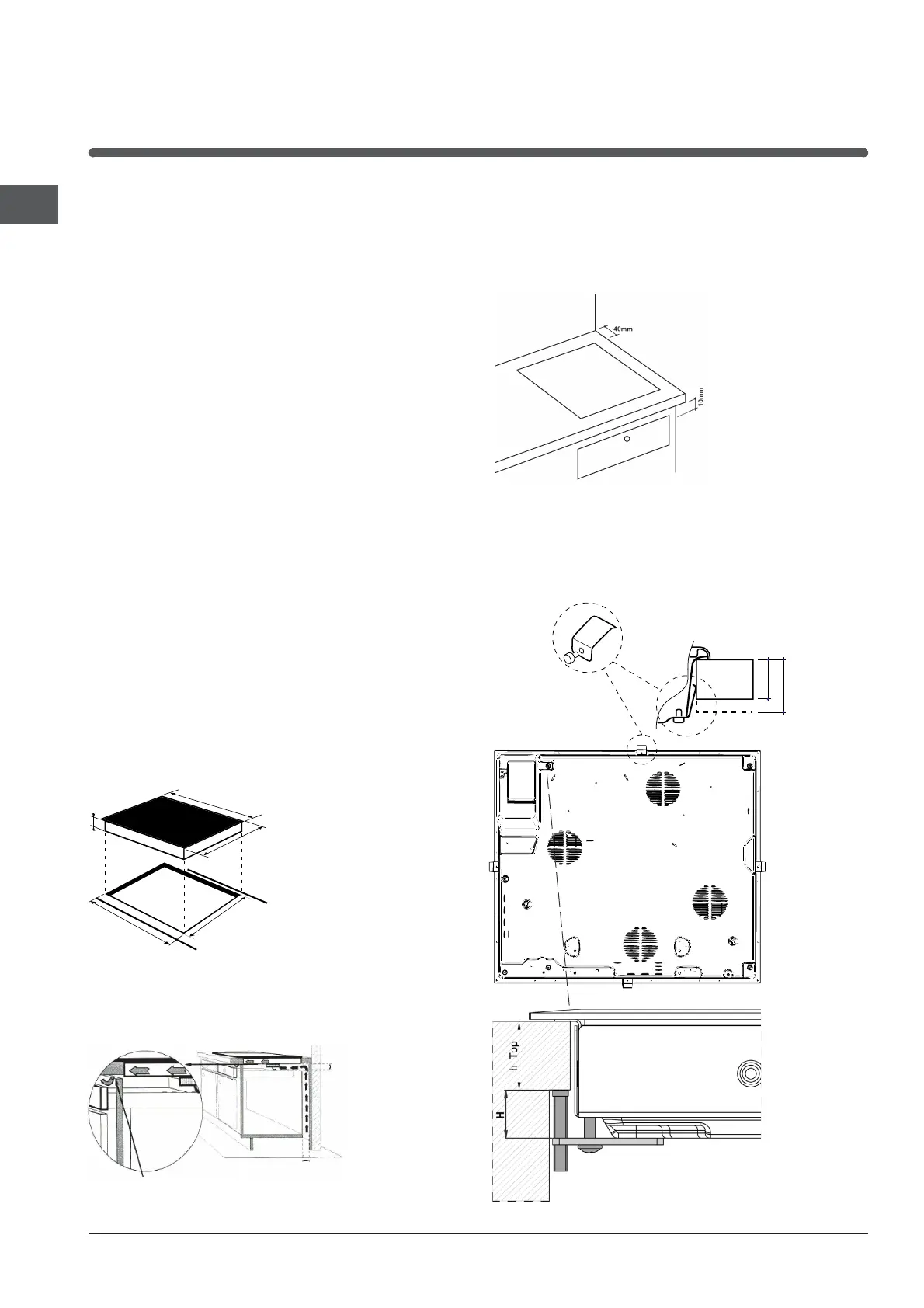

Einbau
Um eine einwandfreie Betriebsweise des Gerätes zu
gewährleisten, muss der Umbauschrank folgende
Eigenschaften aufweisen:
Die Auflagefläche muss aus hitzebeständigem
Material beschaffen sein, um einer Temperatur
von ca. 100°C standzuhalten.
Soll das Kochfeld über einem Backofen installiert
werden, muss letzterer mit einem Kühlsystem mit
Zwangsbelüftung ausgestattet sein.
Von der Installation eines Kochfeldes über einem
Geschirrspüler wird abgeraten. Gegebenenfalls ist
zur Abdichtung ein Z
wischenteil zwischen beiden
Geräten zu installieren.
Je nach dem zu
installierenden
Kochfeld (siehe
Abbildungen) sind
Arbeitsflächenausschnitte
folgender
Abmessungen
vorzusehen:
Belüftung
Um eine geeignete Belüftung zu gewährleisten und ein
Überhitzen der angrenzenden Flächen zu vermeiden, muss
das Kochfeld wie folgt angebracht werden:
in einem Abstand von mindestens 40 mm von der
dahinter liegenden Wand und von 600 mm von einer
jeden anderen
vertikalen Fläche;
um einen Abstand
von mindestens 10
mm zwischen dem
für den Einbau
bestimmten
Ausschnitt und dem
entsprechenden
Unterschrank zu
gewährleisten.
Befestigung
Das Kochfeld muss auf einer perfekt ebenen Stütz- bzw.
Auflagefläche installiert werden.
Durch unsachgemäße Befestigung hervorgerufene
Verformungen könnten die Eigenschaften und
Leistungen des Kochfeldes beeinträchtigen.
560 +/- 1
490 +/- 1
48
590
520
FRONTSEITE
DES KOCHFELDES
30
40
KOCHFELD
UMGEDREHT
AUFLAGEFL˜CHE
mind. 40 mm
40mm
Öffnung von mindestens 5 mm
über die gesamte Breite der Fläche.
Auf einem leeren Schrank oder über einer Schublade
Es muss ein Hohlraum von mindestens 40 mm, oder eine Öffnung
5 mm über die gesamte Breite des Möbels vorgesehen werden.
DE
Die Länge der Regelschrauben der
Befestigungsklammern wird vor Montage derselben
eingestellt, und zwar je nach der Stärke der
Auflagefläche:
30 mm - Schraube 17,55 mm;
40 mm - Schraube 7,55 mm.
Verfahren Sie zur Befestigung wie folgt:
1. Schrauben Sie die 4 Zentrierungsfedern mittels der
vier kurzen, stumpfen Schrauben in die in der Mitte einer
jeden Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken
des gesamten umlaufenden Randes mittig in den
Möbelausschnitt ein, und zwar so, dass es
vorschriftsmä
ßig auf der gesamten Auflagefläche
aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach
Einsatz des Kochfeldes in den Möbelausschnitt die 4
Befestigungshaken (ein jeder mit seinem Stift) in den
umlaufenden unteren Rand des Kochfeldes, und schrauben
Sie diese mittels der vier langen, spitzen Schrauben fest, bis
das Glas an der Auflagefläche
anhaftet.
Die Schrauben der Zentrierungsfedern müssen
unbedingt zugänglich sein.
Gemäß den Sicherheitsvorschriften muss nach
erfolgtem Einbau die Möglichkeit einer Berührung mit
Strom führenden Teilen ausgeschlossen sein.
Alle zum Schutz dienenden Teile müssen so befestigt
werden, dass ein Entfernen derselben, ohne ein
Werkzeug zu Hilfe nehmen zu
müssen, nicht möglich ist.

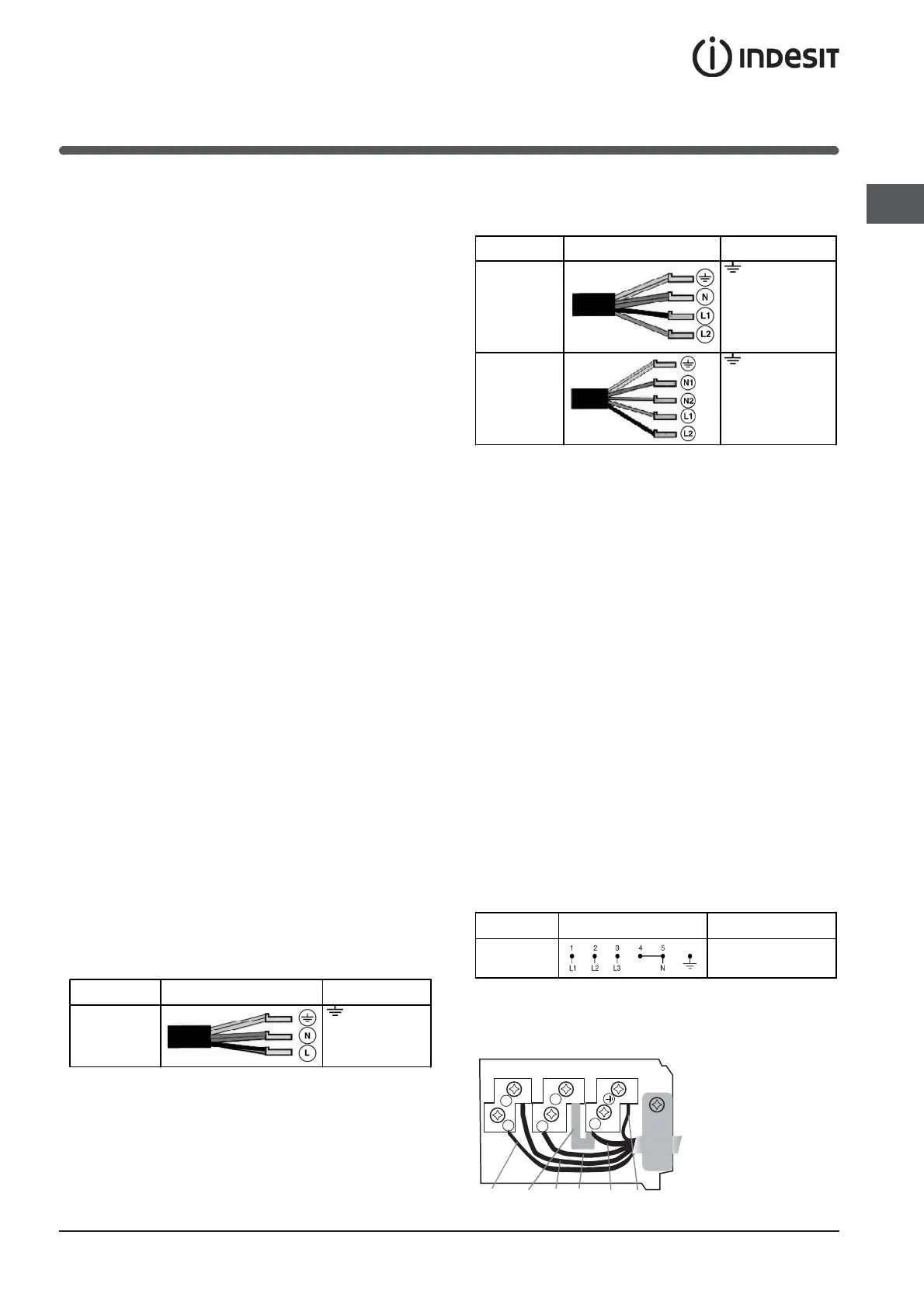

Elektroanschluss
Bei der Installation des Kochfeldes und der eines
eventuellen Einbaubackofens müssen sämtliche
Elektroanschlüsse getrennt vorgenommen werden, und
dies nicht nur aus Sicherheitsgründen, sondern auch
um den Backofen, falls nötig, leichter herausziehen zu
können.
Einphasenanschluss
Das Kochfeld ist mit einem bereits angeschlossenen
Netzkabel ausgestattet und ist für einen
Einphasenanschluss voreingestellt. Schließen Sie die
Drähte gemäß nachfolgender Tabelle und Zeichnungen an:
Netzspannung
und -frequenz
Elektrokabel
Anschluss der
Drähte
230V 1+N ~
50 Hz
: gelb/grün;
N: die 2 blauen
Drähte zusammen
L: braun zusammen
mit schwarz
Andere Anschlussarten
Sollte die Elektroanlage einer der nachfolgenden
Eigenschaften entsprechen:
Netzspannung und -frequenz
400V - 2+N ~ 50 Hz
230V 3 ~ 50 Hz
400V - 2+2N ~ 50 Hz
Trennen Sie die Drähte und schließen Sie sie gemäß
nachfolgender Tabelle und Zeichnungen an:
Netzspannung
und -frequenz
Elektrokabel
Anschluss der
Drähte
400V - 2+N ~
50 Hz
230V 3 ~
50Hz
: gelb/grün;
N: die 2 blauen Drähte
zusammen
L1: schwarz
L2: braun
400V - 2+2N ~
ı 50 Hz
: gelb/grün;
N1: blau
N2: blau
L1: schwarz
L2: braun
Sollte die Elektroanlage einer der nachfolgenden
Eigenschaften entsprechen:
Netzspannung und -frequenz
400V 3 - N ~ 50 Hz
dann verfahren Sie wie folgt:
Das eventuell mitgelieferte Netzkabel kann für diese
Installationsarten nicht verwendet werden.
1. Verwenden Sie ein geeignetes Versorgungskabel
des Typs H05RR-F, oder eines höheren Wertes,
geeigneter Maße (Kabelquerschnitt: 25 mm).
2. Heben Sie unter Zuhilfenahme eines
Schraubenziehers die seitlichen Zungen des
Klemmengehäusedeckels an (siehe Abbildung
Klemmengehäuse ).
3. Schrauben Sie die Schraube der Kabelklemme
sowie die Schrauben der Klemmen, die der
erforderlichen Anschlussart entsprechen, aus und
positionieren Sie die Brücken in Anlehnung an
nachfolgende Tabelle und Zeichnungen:
4. Verlegen Sie die Drähte gemäß nachstehenden
Zeichnungen und Tabelle und schlie
ßen Sie die
Drähte an. Ziehen Sie die Klemmenschrauben
hierbei fest an.
Netzspannung
und -frequenz
Elektrischer Anschluss Klemmengehäuse
400V 3-N ~ ı 50
Hz
Dreiphasenanschluss 400
5. Befestigen Sie das Netzkabel in der
entsprechenden Kabelklemme und schließen Sie
den Deckel.
5
Phase Brücke Nullleiter ErdleiterPhase
1
2
3
4
Phase
Dreiphasenanschluss
400
