110D

110D / Krone

Krone

[EN] Note: These instructions can be used for any

Patch Panel in the Intellinet line. Your

model may differ from the one shown.

[DE] Hinweis: Diese Anleitung kann für jedes Patchpanel im

Intellinet-Produktsortiment verwendet werden. Ihr

Modell kann von dem abgebildeten abweichen.

[ES] Nota: Estas instrucciones se pueden usar para cualquier

Panel de Parcheo en la línea de Intellinet. Su

modelo puede diferir del que se muestra.

[FR] Remarque: Ces instructions peuvent être utilisées pour

toute platine de brassage dans la ligne Intellinet.

Votre modèle peut différer de celui illustré.

[PL] Uwaga: Niniejsza instrukcja ma zastosowanie do

każdego Patch Panela z linii Intellinet. Twój

model może różnić się od pokazanego.

[IT] Nota: Queste istruzioni possono essere utilizzate

per qualsiasi Pannello Patch Intellinet. Il tuo

modello potrebbe differire da quello mostrato.

Scan to

register your

product warranty

For additional benefits

or go to: register.intellinet-network.com/r/519526

2

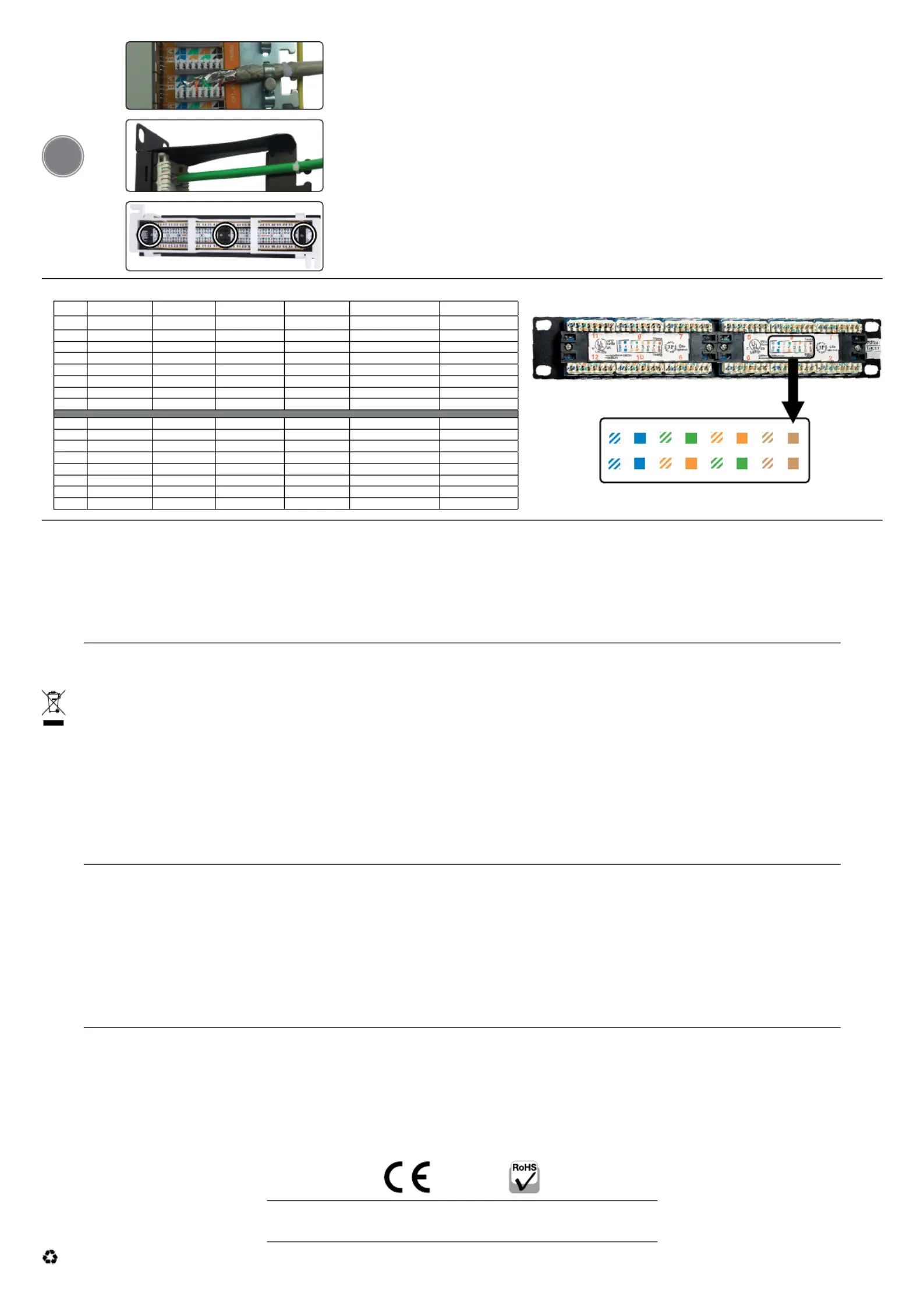

[EN]Refer to the IDC color codes on the back page to position each wire, and

connect it to the patch panel using a Krone or 110D punch-down tool.

[DE]Mit Hilfe der IDC-Farbcodes auf der Rückseite können Sie die Drähte

richtig positionieren. Legen Sie sie mit einem Krone-oder 110D-Werkzeugs

auf das Patchpanel auf.

[ES]Consulte los códigos de color IDC

en la última página para posicionar

el cable y conéctelo al panel de

conexión utilizando una herramienta

de impacto (Krone o 110D).

[FR]Reportez-vous aux codes de couleur

IDC sur la page inverse pour positionner

chaque fil, et le connecter à la platine

de brassage en utilisant un outil de

perforation pour bornier (Krone ou 110D).

[PL]Odnosząc się do tabeli kodów

kolorystycznych IDC na tylnej stronie

umieść każdą żyłę w złączu i połącz je

z patch panelem używając narzędzia uderzeniowego 110D lub Krone.

[IT]Fare riferimento ai codici colore IDC nel retro della pagina

per posizionare ogni cavo e collegarlo al pannello patch

utilizzando un attrezzo Krone o 110D per cablaggio.

1

25 mm / 1 in.

UTP

25 mm / 1 in.

FTP

Wire holder

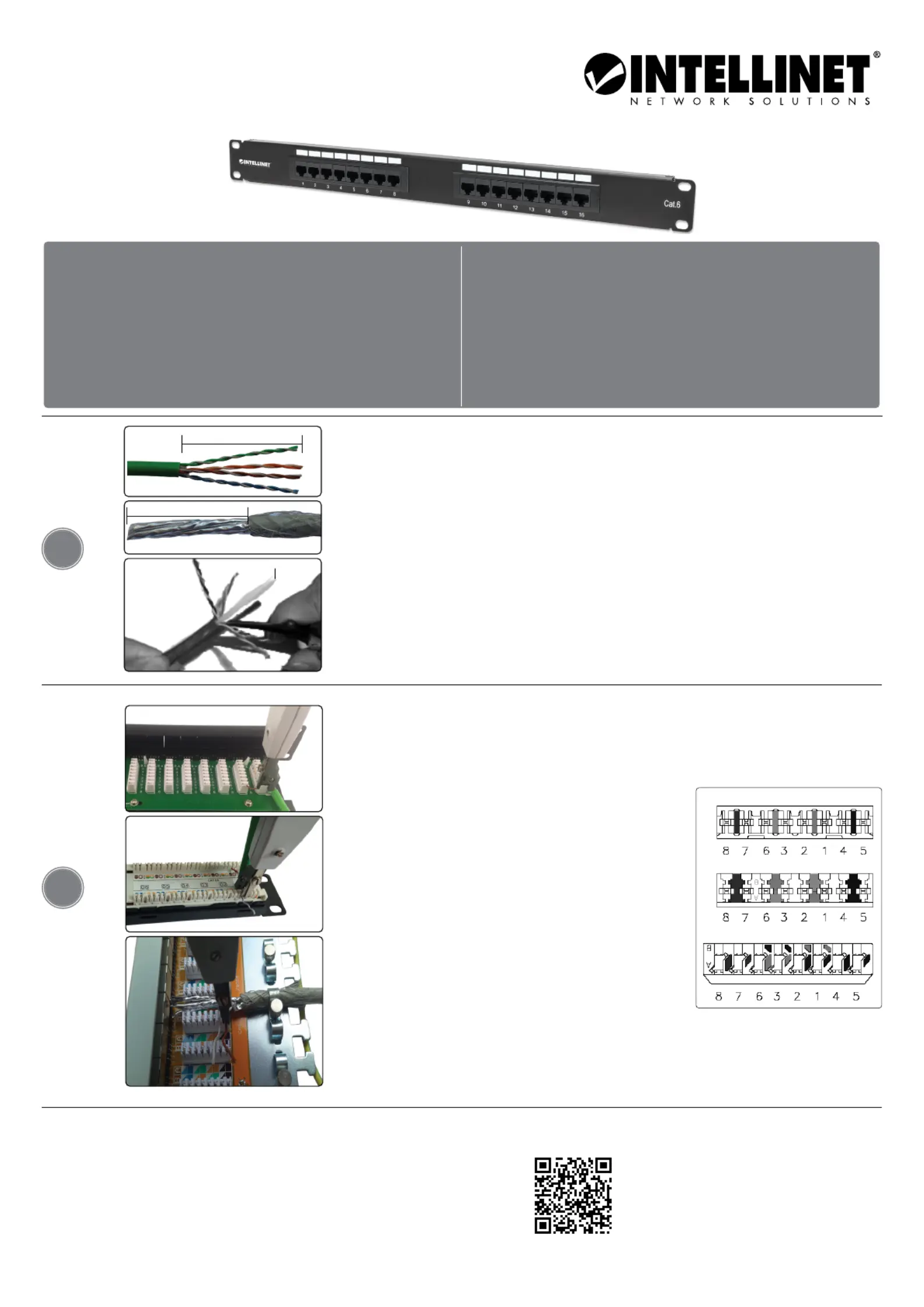

[EN]Strip away 25-30 mm of the cable jacket and separate the wires

into 4 pairs. Cut the wire holder flush with the cable jacket.

[DE]Entfernen Sie ca. 25-30 mm der Kabelisolierung und teilen Sie

die Drähte in 4 Adernpaare auf. Schneiden Sie die Ummantelung

bündig mit dem Kunststoff-Trennelement ab.

[ES]Pele la cubierta del cable de 25 a 30mm y separe los cables en

4 pares. Corte el alambre a ras de la cubierta del cable.

[FR]Dénuder 25-30 mm de la gaine de câble et séparer les fils dans 4

paires. Couper le support de fil au ras de la gaine du câble.

[PL]Zdejmij około 25 – 30 mm izolacji kabla i podziel żyły na 4

pary. Obetnij plastikowy krzyżak równo z izolacją kabla.

[IT]Togliere 25-30 mm di guaina del cavo e separare i fili in 4 coppie.

Tagliare il supporto del cavo a livello con la guaina.

Cat6 Patch Panel

Instructions

Model 519526Important: Read before use. • Importante: Leer antes de usar.
