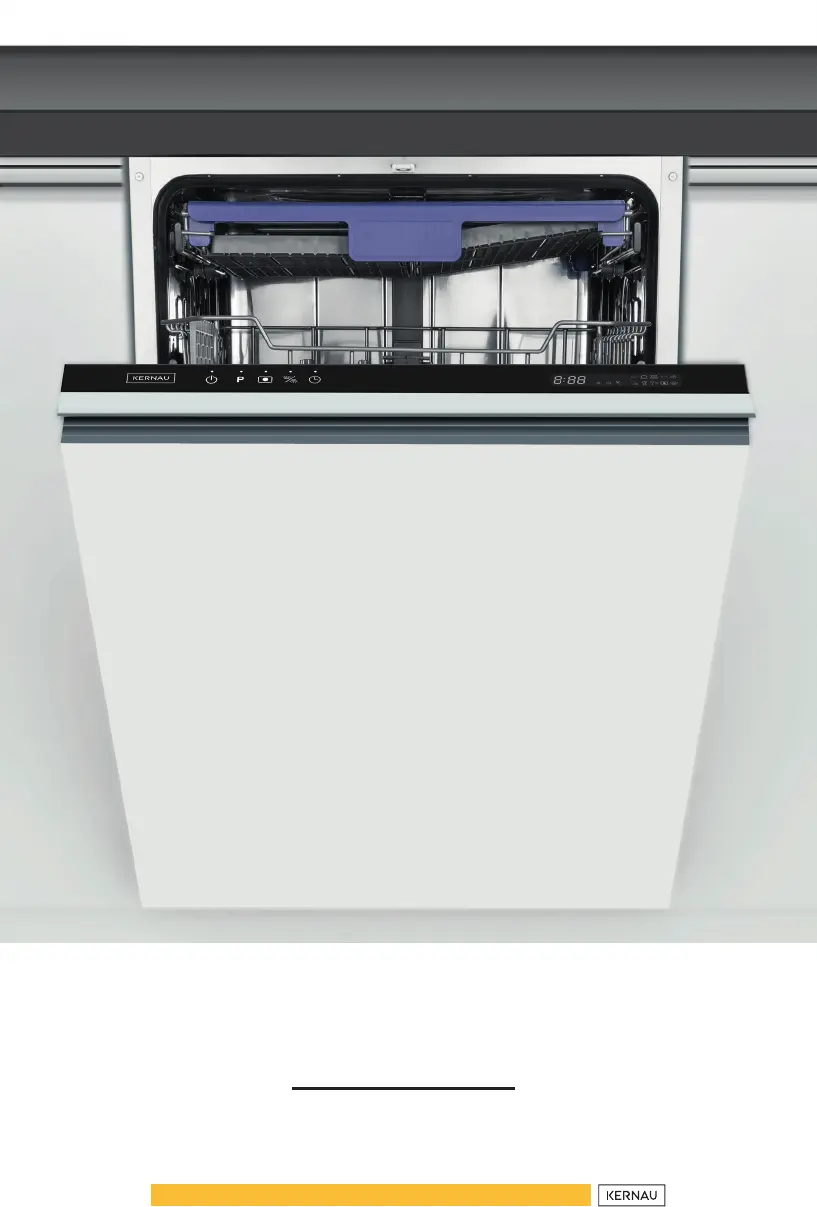

INSTRUKCJA OBSŁUGI

ZMYWARKI

KDI 4872

www.kernau.com

SZANOWNY KLIENCIE,

Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru.

Naszym celem jest zaoferowanie Wam produktów o wysokiej jakości,

które spełnią Wasze oczekiwania. Opisywane urządzenie zostało

wyprodukowane w nowoczesnych zakładach i dokładnie przetestowane

pod względem jakości. Niniejsza instrukcja została opracowana w celu

ułatwienia obsługi urządzenia, które wyprodukowano z wykorzystaniem

najnowszej technologii gwarantującej zaufanie i maksymalną wydajność.

Przed przystąpieniem do korzystania z urządzenia należy uważnie zapoznać

się z niniejszą instrukcją, ponieważ zawiera podstawowe informacje

dotyczące bezpiecznej instalacji, konserwacji i obsługi. W sprawie instalacji

urządzenia należy zwrócić się do najbliższego autoryzowanego serwisu.

UWAGA

Instrukcja zawiera ważne informacje dotyczące użytkowania i konserwacji

urządzenia, dlatego prosimy o uważne zapoznanie się z prostymi

instrukcjami i o przestrzeganie ich, co umożliwi Państwu osiąganie

znakomitych rezultatów użytkowania. Prosimy także o przechowywanie

poniższej instrukcji w bezpiecznym miejscu, bo można było z niej

skorzystać.

Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia

mienia lub osób powstałe w wyniku błędnego montażu lub niewłaściwego

użytkowania urządzenia.

SPIS TREŚCI

1. INFORMACJE NA TEMAT BEZPIECZEŃSTWA .......................... 6

• Instruktaż uziemienia ............................................................................................... 6

• Utylizacja ................................................................................................................... 8

2. OPIS PRODUKTU ................................................................................... 9

3. INSTRUKCJA UŻYTKOWANIA ............................................................. 10

• 3.1. Napełnienie solą ............................................................................................... 10

• 3.2. Wskazówki użytkowania koszy ...................................................................... 11

4. KONSERWACJA ORAZ CZYSZCZENIE ZMYWARKI ...................... 14

• 4.1. Zewnętrzne dbanie o zmywarkę .................................................................... 14

• 4.2. Wewnętrzne dbanie o zmywarkę ................................................................... 14

• 4.3. Ogólne zasady dbania o zmywarkę ............................................................ 17

5. INSTRUKCJA INSTALACJI ZMYWARKI ........................................... 19

• 5.1. Podłączenie elektryczne .................................................................................. 19

• 5.2. Doprowadzenie i odprowadzenie wody ....................................................... 20

• 5.3. Podłączenie węży odprowadzających wodę .................................................. 21

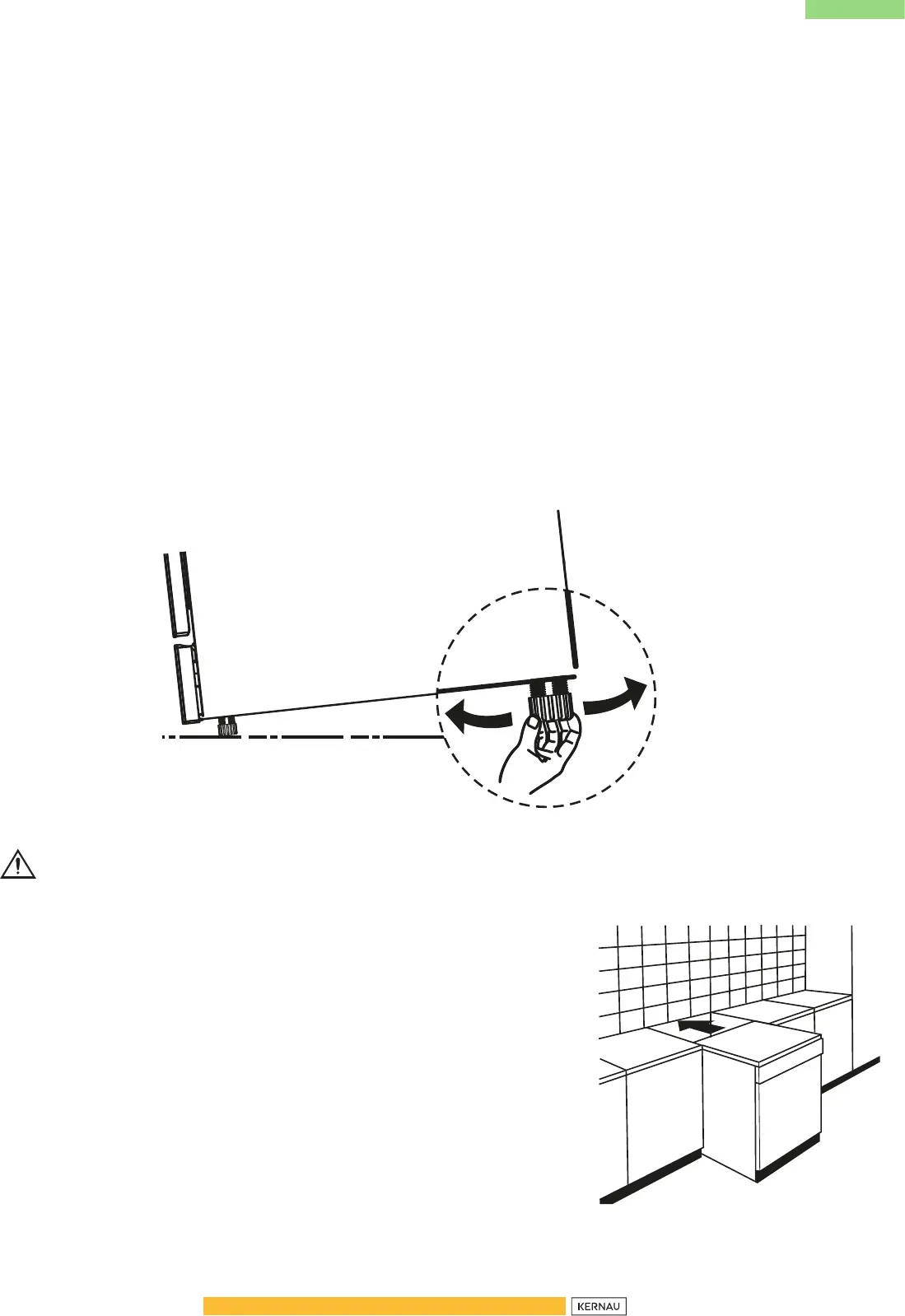

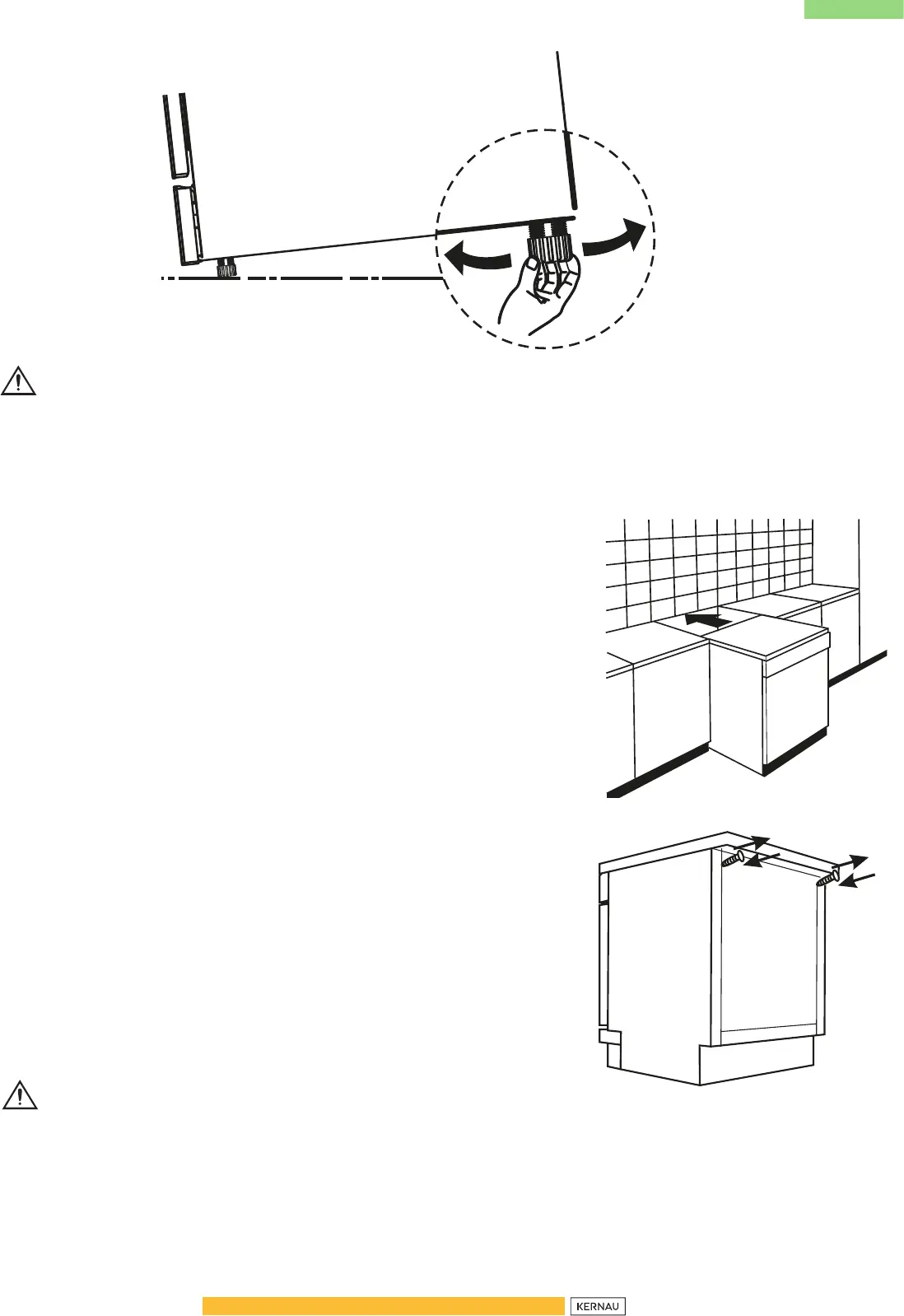

• 5.4. Ustawienie urządzenia ..................................................................................... 22

• 5.5. Instalacja zmywarki wolnostojącej ................................................................ 22

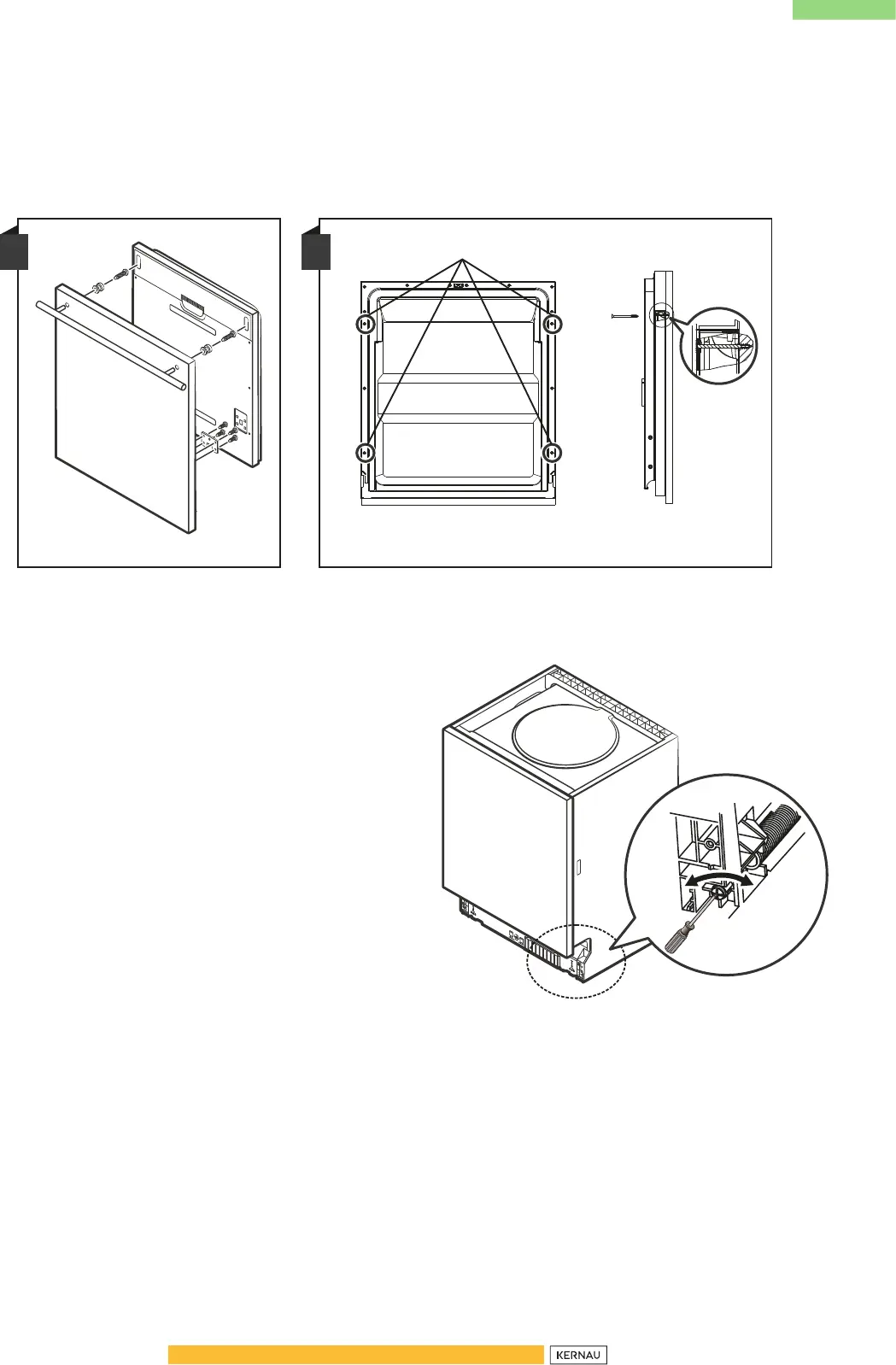

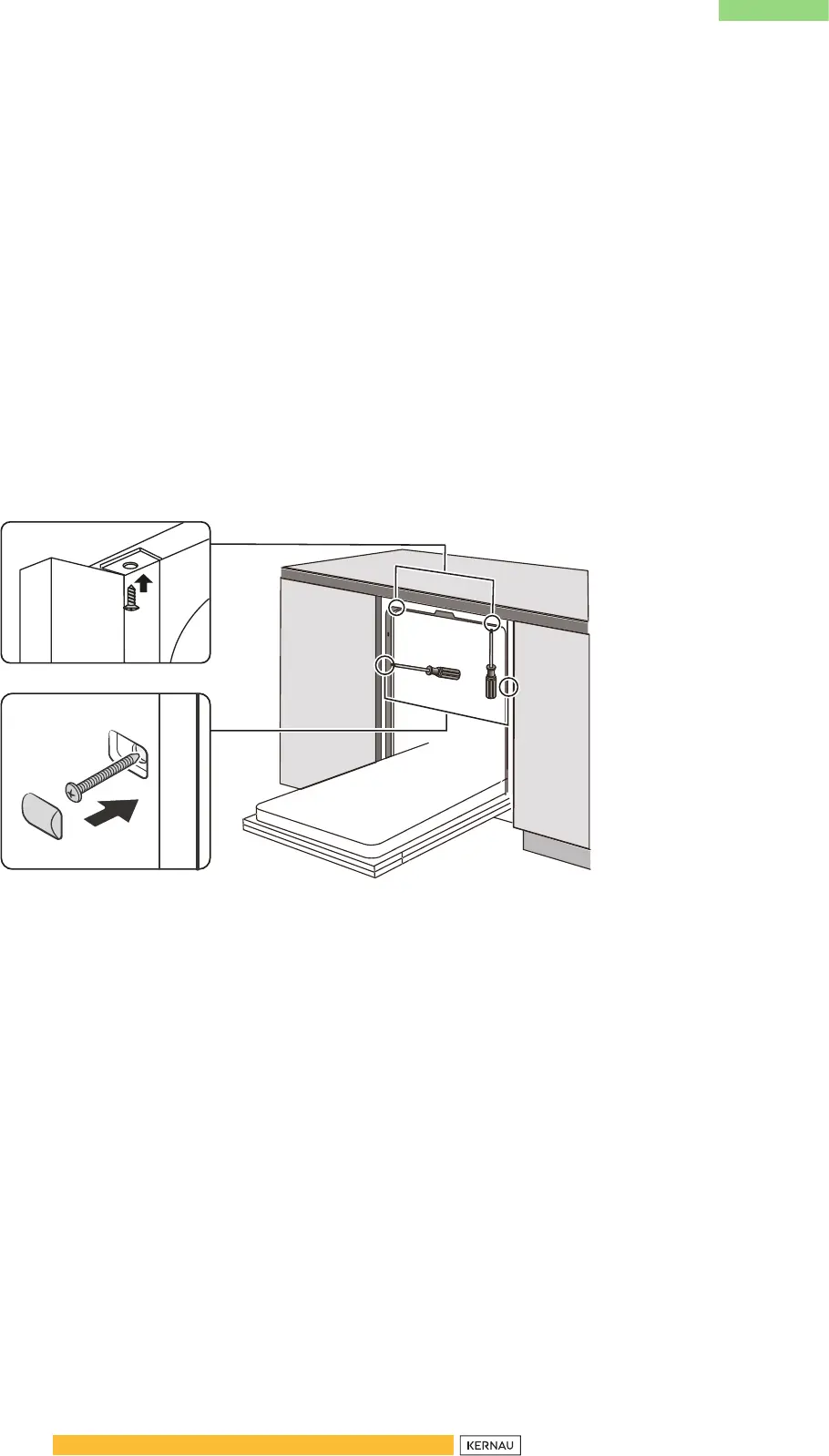

• 5.6. Instalacja zmywarki do zabudowy ................................................................ 23

6. WSKAZÓWKI PODCZAS AWARII ....................................................... 28

7. ZAŁADUNEK KOSZY .............................................................................. 31

8. SKRÓCONA INSTRUKCJA OBSŁUGI ZMYWARKI ........................ 33

9. INSTRUKCJA UŻYTKOWANIA ZMYWARKI .................................... 34

• 9.1. Panel sterujący ............................................................................................... 34

• 9.2. Zmiękczanie wody .......................................................................................... 36

• 9.3. Przygotowanie i załadunek naczyń do zmywarki ...................................... 37

• 9.4. Funkcja nabłyszczacza oraz detergentu ........................................................ 40

• 9.5. Uzupełnianie pojemnika na nabłyszczacz .................................................... 41

• 9.6. Uzupełnianie pojemnika na detergent ............................................................ 42

10. PROGRAMOWANIE ZMYWARKI ....................................................... 43

• 10.1. Tabela programów ......................................................................................... 43

• 10.2. Rozpoczęcie cyklu mycia ............................................................................. 44

• 10.3. Zmiana programu w czasie trwania cyklu mycia ................................... 44

• 10.4. Co zrobić gdy zapomniałeś włożyć naczynia ........................................... 44

11: KODY BŁĘDÓW ...................................................................................... 46

12: INFORMACJE TECHNICZNE ............................................................. 47

• Karta produktowa .................................................................................................... 48

UWAGA:

• Przeczytanie sekcji Wskazówki podczas awarii pomogą rozwiązać niektóre

problemy samodzielnie bez możności wzywania serwisu.

• Jeżeli opisane wskazówki nie rozwiążą problemu z urządzeniem prosimy

o skontaktowanie się z serwisem.

• Producent zgodnie z ciągłym rozwojem może wprowadzać modyfikacje

w urządzeniach bez informowania o tym.

• Jeżeli instrukcja została zgubiona lub jest nieaktualna, można otrzymać nową

instrukcję od producenta lub od sprzedawcy.

ROZDZIAŁ 1: INFORMACJE NA TEMAT BEZPIECZEŃSTWA

UWAGA:

Zanim przystąpisz do użytkowania prosimy o zapoznanie sie z środkami ostrożności

podanymi poniżej.

• Instalacja oraz naprawa urządzenia może być podjęta jedynie przez

wykwalifikowanego serwisanta/instalatora.

• To urządzenie jest przeznaczone do użytku domowego lub w gospodarstwach

domowych.

• To urządzenie może być obsługiwane przez dzieci od 8 roku życia i wyżej, oraz

przez osoby z ograniczoną zdolnością fizyczną, czuciową lub psychiczną jeżeli

pozostają pod nadzorem osoby odpowiedzialnej lub otrzymali instrukcje dotyczące

bezpiecznego użytkowania i rozumieją związane z tym możliwe zagrożenia.

• Dzieci nie powinny bawić się w urządzeniem. Dzieci nie powinny wykonywać

procesu czyszczenia i konserwacji urządzenia bez nadzoru osoby dorosłej.

(EN60335-1) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby

(w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej

ani przez osoby nieposiadających doświadczenia lub znajomości sprzętu, chyba

że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu,

przekazanej przez osoby odpowiadające za ich bezpieczeństwo. ( IEC60335-1)

• Materiały opakowania mogą stwarzać zagrożenie dla dzieci!

• To urządzenie jest przeznaczone wyłącznie do użytku domowego. Celem uniknięcia

porażenia prądem nie zanurzaj urządzenia, przewodu lub wtyczki w wodzie lub

innym płynie.

• Wskazane jest odłączenie urządzenia od sieci elektrycznej podczas czyszczenia

i konserwacji.

• Do czyszczenia używaj miękkiej ściereczki zamoczonej w łagodnym detergencie,

następnie wytrzyj urządzenie suchą ściereczką.

Instruktaż uziemienia

• To urządzenie musi zostać uziemione. W przypadku nieprawidłowego działania

lub awarii, uziemienie zredukuje ryzyko porażenia prądem zapewniając mniejsze

napięcie elektryczne. To urządzenie jest wyposażone w wtyczkę przewodu

uziemiającego.

• Wtyczka musi zostać podłączona do odpowiedniego gniazdka, które jest

zainstalowane oraz uziemione zgodnie z lokalnymi rozporządzeniami.

• Nieprawidłowe uziemienie sprzętu może skutkować ryzykiem porażenia prądem.

• Jeżeli nie jesteś pewny prawidłowego uziemienia sprzętu, skonsultuj się

z wykwalifikowanym elektrykiem lub serwisantem.

• Nie dokonuj żadnych zmian w wtyczce dołączonej do urządzenia jeżeli nie

mieści się w gniazdku – prawidłowe gniazdko powinno zostać zainstalowane

przez

wykwalifikowanego elektryka lub serwisanta.

• Nie niszcz, nie siedź lub nie stój na drzwiach lub koszach zmywarki.

• Nie należy obsługiwać urządzenia, jeżeli wszystkie panele obudowy nie zostaną

prawidłowo zamontowane.

• Podczas pracy zmywarki otwieraj drzwi bardzo ostrożnie, istnieje ryzyko wylania

się wody z wnętrza sprzętu.

• Nie umieszczaj i nie stój na otwartych drzwiach zmywarki. Urządzenie może

przechylić się do przodu.

Podczas załadunku naczyń do zmywarki:

- wszystkie ostre przedmioty umieść tak, aby nie uszkodziły uszczelki drzwi.

OSTRZEŻENIE:

Noże i inne ostre sztućce należy wkładać do kosza ostrzami skierowanym w dół lub

ustawiać poziomo.

• Niektóre detergenty aplikowane do zmywarki są silnie alkaiczne. Mogą być bardzo

niebezpieczne jeżeli zostaną połknięte. Unikaj kontaktu detergentu ze skórą oraz

oczami. Nie pozwól zbliżać się dziecku do zmywarki jeżeli drzwi są otwarte.

• Sprawdź, czy nie ma pozostałości po detergencie po zakończonym cyklu mycia

naczyń.

• Nie wkładaj plastikowych przedmiotów do zmywarki, chyba że posiadają one

oznaczenie „dishwasher safe” lub odpowiednik.

• Jeżeli posiadasz nie oznaczone przedmioty wykonane z tworzyw sztucznych bez

odpowiedniego oznaczenia, sprawdź rekomendacje producenta odnośnie mycia

w zmywarce.

• Używaj tylko detergentów oraz środków myjących rekomendowanych do używania

w zmywarkach automatycznych.

• Nigdy nie używaj mydła, płynu do prania lub płynu do mycia rąk w zmywarce.

• Drzwi zmywarki nie powinny zostawać otwarte, gdyż zwiększa to ryzyko

potknięcia się.

• Jeżeli przewód zasilający jest uszkodzony, musi zostać zastąpiony przez

producenta lub jego serwisanta lub osobę o podobnych kwalifikacjach, aby

uniknąć zagrożenia.

• Podczas instalacji przewód zasilający nie może być nadmiernie i niebezpieczne

zgięty lub spłaszczony.

• Nie manipuluj przy elementach sterujących.

• Urządzenie musi zostać podłączone do głównego zaworu wody używając nowego

zestawu węży. Nie używaj ponownie starego zestawu węzy.

• By zaoszczędzić energię, urządzenie w trybie czuwania automatycznie wyłączy

się po 30 minutach bezczynności.

• Maksymalna pojemność to 10 kompletów naczyń.

• Maksymalne dopuszczalne ciśnienie wody na wlocie wynosi 10 bar (1 MPa).

• Minimalne dopuszczalne ciśnienie na wlocie wynosi 0,4 bar (0,04 MPa).

Utylizacja

• Do utylizacji opakowania i urządzenia należy udać się do centrum recyklingu.

Dlatego odetnij kabel zasilający oraz uniemożliw zamknięcie drzwi.

• Kartonowe opakowanie jest wyprodukowane z odzysku i powinno zostać

zutylizowane do punktu odbioru makulatury lub do miejsca recyklingu.

• Zapewniając odpowiednią utylizację urządzenia, pomagają Państwo zapobiec

potencjalnym negatywnym skutkom oddziaływania na środowisko i zdrowie

ludzkie, co może nastąpić przy niewłaściwej utylizacji tego urządzenia.

• W celu uzyskania szczegółowych informacji na temat usuwania zużytych

urządzeń prosimy o skierowanie się do administracji gminnej lub punktu

recyklingu.

• Utylizacja – nie należy wyrzucać tego urządzenia razem z odpadami

niesegregowanymi. Konieczna jest osobna zbiórka takich odpadów do utylizacji

(specjalne przetwarzanie).

WAŻNE:

Aby uzyskać najlepszą wydajność zmywarki, przeczytaj całą instrukcję obsługi przed

pierwszym użyciem.

UWAGA:

*Zdjęcia w sekcji „Opis produktu” mają charakter poglądowy i mogą nie przedstawiać

dokładnego modelu produktu.

ROZDZIAŁ 2: OPIS PRODUKTU

Górne ramię myjące

Dozownik detergentu

Pojemnik na sól

Dolne ramie myjace

Zespół filtrów

Rura wewnętrzna

Szuflada na sztućce

Dolny kosz

Górne ramie spryskające

Górny kosz

Półka na kubki

ROZDZIAŁ 3: INSTRUKCJA UŻYTKOWANIA

Zanim zaczniesz używać zmywarkę:

UWAGA:

Sprawdź sekcję Zmiękczanie wody w Rozdziale 9, podpunkt 2.

3.1. Napełnienie solą

Jeżeli Twój model zmywarki nie posiada opcji Zmiękczania wody możesz pominąć ta

sekcję.

Zawsze używaj soli przeznaczonej do zmywarek automatycznych. Pojemnik na sól

znajduje się pod dolnym koszem oraz powinien zostać uzupełniony w następujący

sposób:

UWAGA:

• Używaj tylko soli przeznaczonej dla zmywarek automatycznych!

Każdy inny rodzaj soli nieprzeznaczony do zmywarek, w szczególności sól kuchenna,

może uszkodzićzmiękczacz wody. W przypadku uszkodzenia spowodowanego

użyciem innej soli niż zalecanaproducent nie udziela żadnej gwarancji oraz nie ponosi

odpowiedzialności za powstałe szkody.

• Uzupełnij pojemnik na sól tylko przed uruchomieniem cyklu.

Zapobiegnie to rozsypaniu ziaren soli lub rozlaniu słonej wody (pozostających na dnie

urządzeniaprzez dowolny okres czasu) co może powodować korozję.

Postępuj zgodnie z krokami podanymi niżej podczas uzupełniania pojemnika na sól:

Inside Outside

01. Ustaw zmiękczanie wody

02. Uzupełnij sól do zmiękczania

03. Umieść naczynia w koszu

04. Napełnij dozownik detergentu

1. Wyjmij dolny kosz oraz odkręć nakrętkę pojemnika na sól.

2. Umieść lejek (dołączony do urządzenia) w otworze i nasyp około 1.5kg soli do

zmywarek.

3. Uzupełnij pojemnik na sól do maksymalnego jego limitu. Przy uzupełnianiu

pojemnika na sól może wypłynąć trochę wody z pojemnika.

4. Po uzupełnieniu pojemnika na sól zakręć nakrętkę pojemnika.

5. Wskaźnika braku soli przestanie migać po uzupełnieniu pojemnika na sól, solą

przeznaczoną dozmywarek.

6. Po zakończeniu uzupełniania pojemnika na sól powinien zostać uruchomiony

cykl mycia (rekomendujemy krótki cykl). W przeciwnym razie system filtrujący,

pompa lub inne ważne częściurządzenia mogą ulec uszkodzeniom spowodowanym

zasoloną wodą. Takie działanie jest podstawądo nieudzielenia gwarancji.

UWAGA:

• Pojemnik na sól powinien być uzupełniany kiedy zaświeci się wskaźnik braku

soli na panelu sterującym ( ). Wskaźnik braku soli może nadal świecić pomimo

uzupełnionego pojemnika, jest to zależne od stopnia rozpuszczenia soli.

• Jeżeli model zmywarki zakupiony przez Państwa nie posiada na panelu

sterującego

wskaźnika braku soli (niektóre modele), można oszacować okres po

którym trzeba uzupełnić pojemnik na sól poprzez ilość cykli myjących wykonanych

do tej pory (prosimy nieuwzględniać tego punktu przy pierwszym uruchomieniu

urządzenia)

• Jeżeli podczas napełniania pojemnika, sól została rozsypana rekomendujemy

włączenie programu namaczania lub szybkiego programu w celu usunięcia jej.

3.2. Wskazówki użytkowania koszy

Regulacja górnego kosza

Typ: 1

Wysokość górnego kosza może zostać łatwo dopasowana dla wyższych naczyń

umieszczonych w dolnym lub górnym koszu.

Postępuj zgodnie z poniższą instrukcją, aby wyregulować wysokość górnego kosza:

pozycja niska

Wysuń górny kosz

Zdemontuj górny kosz

Zamontuj kosz na wyższe lub

niższe rolki

pozycja wyższa

Wsuń górny kosz

Typ: 2

1 2

Aby ustawić kosz wyzej, podnieś

kosz do góry trzymając go po srodku

z obu stron, dopóki kosz zablokuje sie

w wyższym położeniu.

Podnoszenie uchwytu regulatora

nie jest konieczne.

Aby obniżyć kosz, podnieś uchwyty

po każdej stronie, aby zwolnić kosz

i opuścić go do dolnej pozycji.

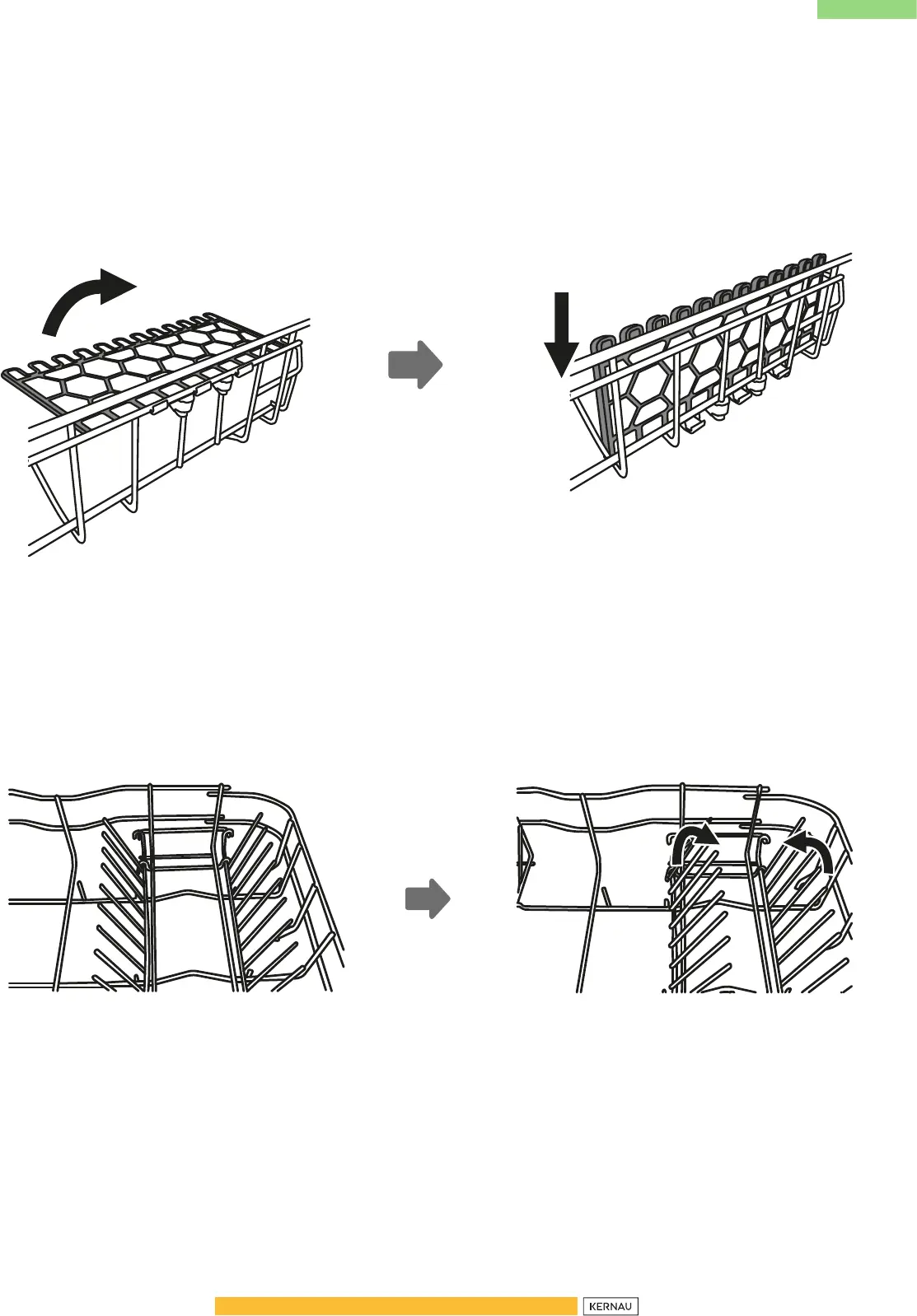

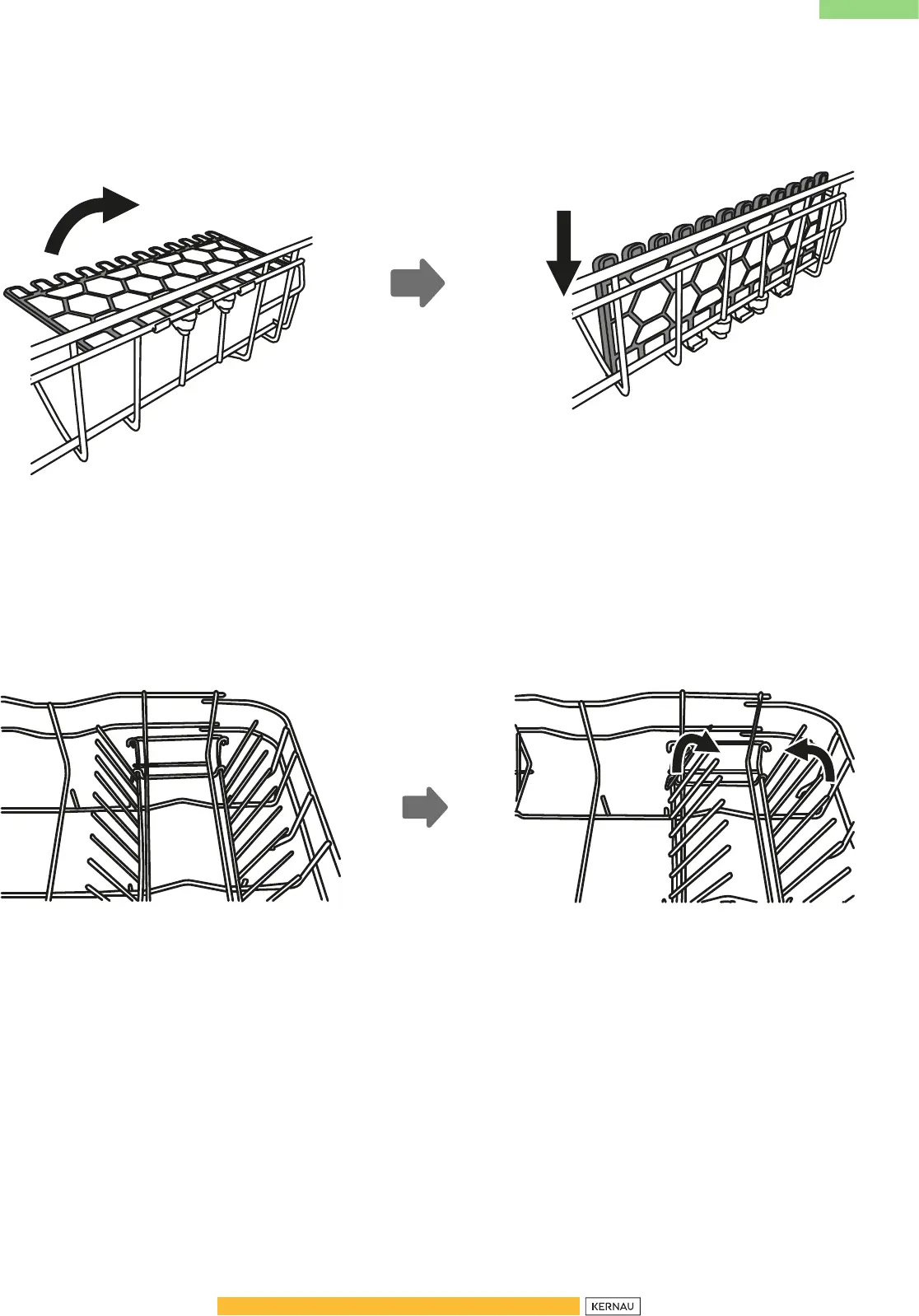

Składanie półek na kubki

Przy umieszczaniu wysokich naczyń w górnym koszu, można stworzyć dodatkową

przestrzeń podnosząc półkę na kubki do góry. Następnie można oprzeć wysokie szklanki

lub inne przedmioty o złożone półki.

Można również łatwo je rozłożyć, gdy potrzebne są dodatkowe półki.

Składanie separatorów na talerze

Separatory dolnego kosza służą do przytrzymywania talerzy i talerzyków. Można je

obniżyć, aby uzyskać więcej miejsca na większe naczynia.

podnoszenie separatorów obniżanie separatorów

ROZDZIAŁ 4: KONSERWACJA ORAZ CZYSZCZENIE ZMYWARKI

4.1. Zewnętrzne dbanie o zmywarkę

Drzwi oraz uszczelka

Należy regularnie czyścić uszczelkę miękką, wilgotną ściereczką, aby usunąć osady

po jedzeniu. Podczas załadunku zmywarki resztki jedzenia i napojów mogą kapać na

ścianki drzwi zmywarki. Te elementy znajdują się na zewnątrz komory myjącej i nie

ma do nich dostępu woda z ramion myjących. Wszelkie osady powinny zostać usunięte

przed zamknięciem drzwi zmywarki.

Panel sterujący

Jeżeli wymagane jest oczyszczenie panelu sterującego, rekomendujemy przetrzeć go

jedynie miękką, wilgotną ściereczką.

UWAGA:

W celu uniknięcia wnikania wody do zamka lub komponentów elektrycznych zmywarki

nie należy używać środków czyszczących w sprayu.

Nigdy nie używaj ściernych środków czyszczących ani zmywaków na powierzchniach

zewnętrznych zmywarki, gdyż mogą one porysować wykończenie. Niektóre ręczniki

papierowe również mogą zarysować lub pozostawić ślady na powierzchni.

4.2. Wewnętrzne dbanie o zmywarkę

System filtrujący

System filtrujący znajdujący się w podstawie komory myjącej zatrzymuje grube

zanieczyszczenia z cyklu mycia naczyń. Zebrane zanieczyszczenia mogą spowodować

zatkanie filtrów. Zalecamy regularne sprawdzanie stanu systemu filtrującego, w razie

potrzeby wyczyść filtr pod bieżącą wodą.

Aby wyczyścić filtr postępuj zgodnie z instrukcją przedstawioną poniżej:

*Przedstawione grafiki są grafikami poglądowymi.

UWAGA:

• Nie dokręcaj nadmiernie filtrów. Ustaw filtry z powrotem bezpiecznie

w sekwencji, w przeciwnymrazie duże zanieczyszczenia mogą dostać się do

systemu i spowodować zablokowanie.

• Nigdy nie używaj zmywarki bez filtrów. Niewłaściwa wymiana filtra może

obniżyć poziom działaniaurządzenia i uszkodzić naczynia oraz przybory

kuchenne.

1 2

Przytrzymaj filtr i obróć go w kierunku

przeciwnym do ruchu wskazówek zegara,

aby odblokować filtr. Unieś filtr do góry

i wyjmij go ze zmywarki.

3 4

Główny filtr może być wyciągnięty

z dolnej części filtru. Filtr zgrubny

mozna odłączyć od filtra gównego,

delikatnie ściskając wypustki

u góry i odciągając go.

Większe kawałki jedzenia należy usunąć

pod bieżącą wodą. Natomiast mniejsze

zanieczyszczenia należy usunąć przy

pomocy szczotki myjącej.

Zamontuj filtr w kolejności odwrotnej

do demontażu, wsuń wkład filtra

i obróć zgodnie z ruchem wskazówek

zegara do strzałki zamykania.

Main filter

Fine filter

Coarse filter

Open

Ramiona myjące

Konieczne jest regularne czyszczenie ramion myjących zmywarki, ponieważ chemikalia

z twardej wody zatykają dysze oraz łożyska ramion myjących.

Aby wyczyścić ramiona myjące, postępuj zgodnie z poniższą instrukcją:

Umyj ramiona spryskające w ciepłej

wodzie z dodatkiem płynu do naczy.

Użyj miękkej szczotki do wyczyszczenia

dysz. Zainstaluj ramiona sportem do

zmywarki po uprzednim dokładnym

opłukaniu ich.

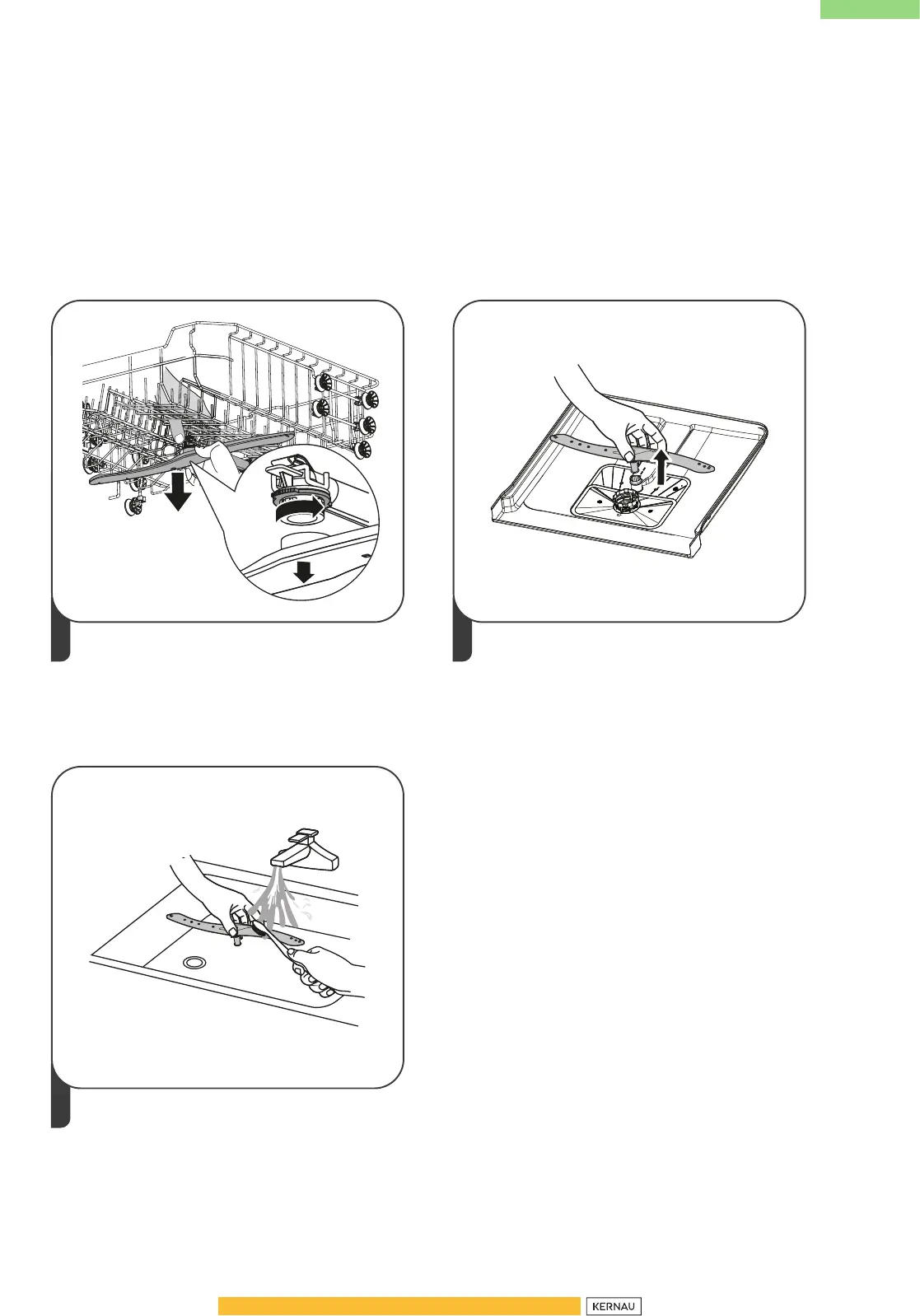

Aby zdjąć dolne ramię spryskujące,

wyciągnij ramię spryskające do góry.

Aby zdjąć górne ramię spryskujące,

przytrzymaj nakrętkę w środku i obróć

ramię w kierunku przeciwnym do ruchu

wskazówek zegara.

4.3. Ogólne zasady dbania o zmywarkę

Zabezpieczenie przed zamarzaniem

W okresie zimowym zmywarkę do naczyń należy zabezpieczyć przez zamarzaniem.

Każdorazowo po zakończonym cyklu mycia naczyń postępuj w następujący sposób:

• Odłącz zasilanie elektryczne zmywarki od źródła zasilania.

• Zakręć dopływ wody oraz odłącz rurę wlotową wody od zaworu wody.

• Spuść wodę z rury wlotowej i zaworu wodnego – zalecamy podstawienie miski,

aby zebraćwodę.

• Podłącz ponownie rurę wlotową do zaworu wody.

• Wyjmij filtr z dna komory myjącej i użyj gąbki do wchłonięcia pozostałej wody.

Po każdym cyklu mycia

Każdorazowo po zakończonym cyklu mycia naczyń, odłącz dopływ wody do zmywarki

oraz pozostaw lekko uchylone drzwi, aby wilgoć i zapachy nie zostały uwięzione

w komorze myjącej.

Odłącz zasilanie

Przed przystąpieniem do procesu czyszczenia i konserwacji zmywarki, zawsze należy

odłączyć zmywarkę od sieci zasilającej.

Nie używaj rozpuszczalników lub ściernych środków czyszczących

Do czyszczenia zewnętrznych części zmywarki oraz gumowych komponentów

nie należy używać produktów na bazie rozpuszczalników oraz ściernych środków

czyszczących. Zalecamy używania miękkiej ściereczki nasączonej wodą z łagodnym

środkiem czyszczącym.

Do usunięcia plam lub kropek z powierzchni zewnętrznej, zalecamy używania ściereczki

namoczonej w wodzie z dodatkiem octu lub specjalnego płynu do czyszczenia zmywarek.

Gdy zmywarka jest nieużytkowana przed dłuższy czas

Rekomendujemy włączenie pustej zmywarki na cykl mycia, po zakończeniu należy

odłączyć zmywarkę od sieci zasilającej, zakręcić dopływ wody oraz pozostawić lekko

uchylone drzwi zmywarki, gdy wiemy, iż urządzenie nie będzie użytkowane przez

dłuższy czas. Zapobiegnie to uszkodzeniom uszczelki umieszczonej w drzwiach oraz

powstawaniu nieprzyjemnych zapachów we wnętrzu zmywarki.

Przenoszenie urządzenia

Jeżeli konieczne jest przeniesienie/przetransportowanie zmywarki, zalecamy, aby

zmywarka pozostała w pozycji stojącej. W przypadku konieczności możliwe jest

przetransportowanie zmywarki w pozycji leżącej na tylnej ścianie.

Uszczelki

Jednym z czynników powstawania nieprzyjemnych zapachów w środku zmywarki są

pozostałości żywności osadzającej się na uszczelkach. Regularne czyszczenie uszczelki

za pomocą wilgotnej ściereczki zapobiegnie powstawaniu nieprzyjemnych zapachów.

OSTRZEŻENIE:

Ryzyko porażenia prądem

Przed przystąpieniem do procesu instalacji zmywarki należy odłączyć główne zasilanie.

Niezastosowanie się do tego może grozić śmiercią lub porażeniem prądem.

UWAGA:

Instalacja rur oraz sprzętów elektrycznych powinna zostać wykonana przez

wykwalifikowanych instalatorów/serwisantów.

5.1. Podłączenie elektryczne

UWAGA:

Dla własnego bezpieczeństwa:

• Nie używaj przedłużacza ani przejściówki do tego urządzenia.

• W żadnym wypadku nie demontuj uziemienia z przewodu zasilającego.

Wymogi elektryczne

Przed podłączeniem zmywarki do sieci zasilającej zalecamy sprawdzenie tabliczki

znamionowej, aby poznać napięcie znamionowe oraz podłączyć zmywarkę do

odpowiedniego zasilania elektrycznego. Zalecamy użyć wymaganego bezpiecznika

10A/13A/16A, bezpiecznika opóźnienia czasowego lub wyłącznika oraz zapewnij

osobny obwód obsługujący to urządzenie.

Podłączenie elektryczne

Upewnij się, że napięcie i częstotliwość mocy są zgodne z wartościami podanymi na

tabliczce znamionowej. Wtyczkę należy wkładać tylko do prawidłowo uziemionego

gniazdka elektrycznego. Jeśli gniazdo elektryczne, do którego planowane jest

podłączenie, nie jest odpowiednie dla tej wtyczki, zlecamy wymianę gniazda zamiast

używania adapterów itp., ponieważ mogą one skutkować przegrzaniem obwodu oraz

ryzykiem poparzeń.

UWAGA:

Przed użyciem upewnij się, iż istnieje odpowiednie uziemienie.

ROZDZIAŁ 5: INSTRUKCJA INSTALACJI ZMYWARKI

5.2. Doprowadzenie i odprowadzenie wody

Podłączenie zimnej wody

Podłącz wąż doprowadzający zimną wodę do gwintowanego złącza ¾ oraz upewnij się,

iż został on prawidłowo zamocowany. Jeżeli rury wodociągowe są nowe lub nie były

używane przez dłuższy czas, pozwól wodzie spłynąć, aby upewnić się, iż podłączona

woda jest czysta. Jest to konieczne, aby uniknąć ryzyka zablokowania wlotu wody

i uszkodzenia urządzenia.

Informacje o bezpiecznym wężu zasilającym

Bezpieczny wąż zasilający zbudowany jest z podwójnych ścian. Ten system pozwala na

interwencję poprzez zablokowanie przepływu wody w przypadku pęknięcia węża lub

gdy przestrzeń powietrzna znajdująca się pomiędzy wężem zasilającym a zewnętrznym

ryflowanym wężem, jest pełna wody.

UWAGA:

Wąż przymocowany do spryskiwacza zlewu kuchennego może pęknąć, jeśli zostanie

zainstalowany do tej samej linii wodnej co zmywarka. Jeśli Twój zlew posiada taki

spryskiwacz, zaleca się odłączenie węża i zaślepienie otworu.

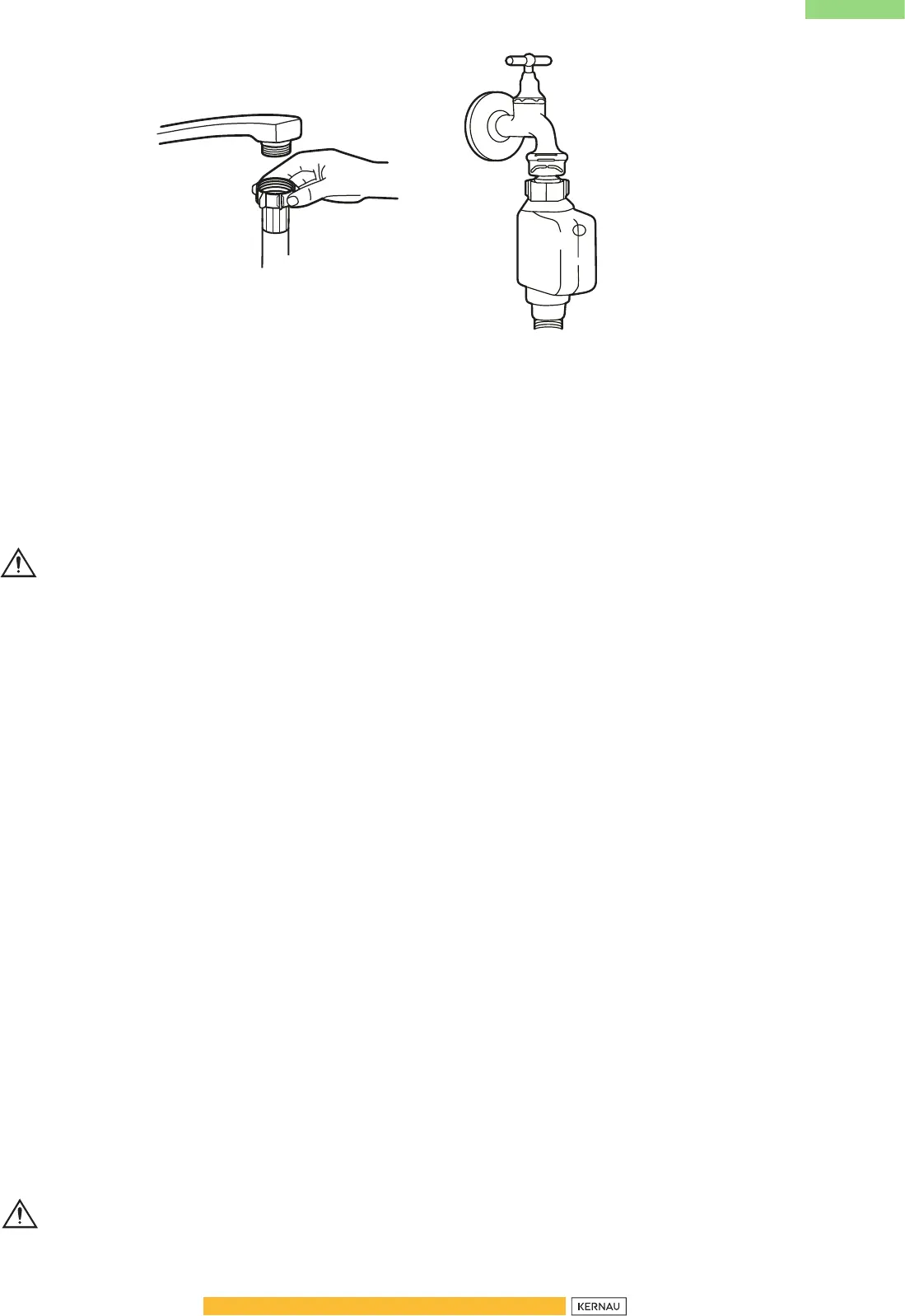

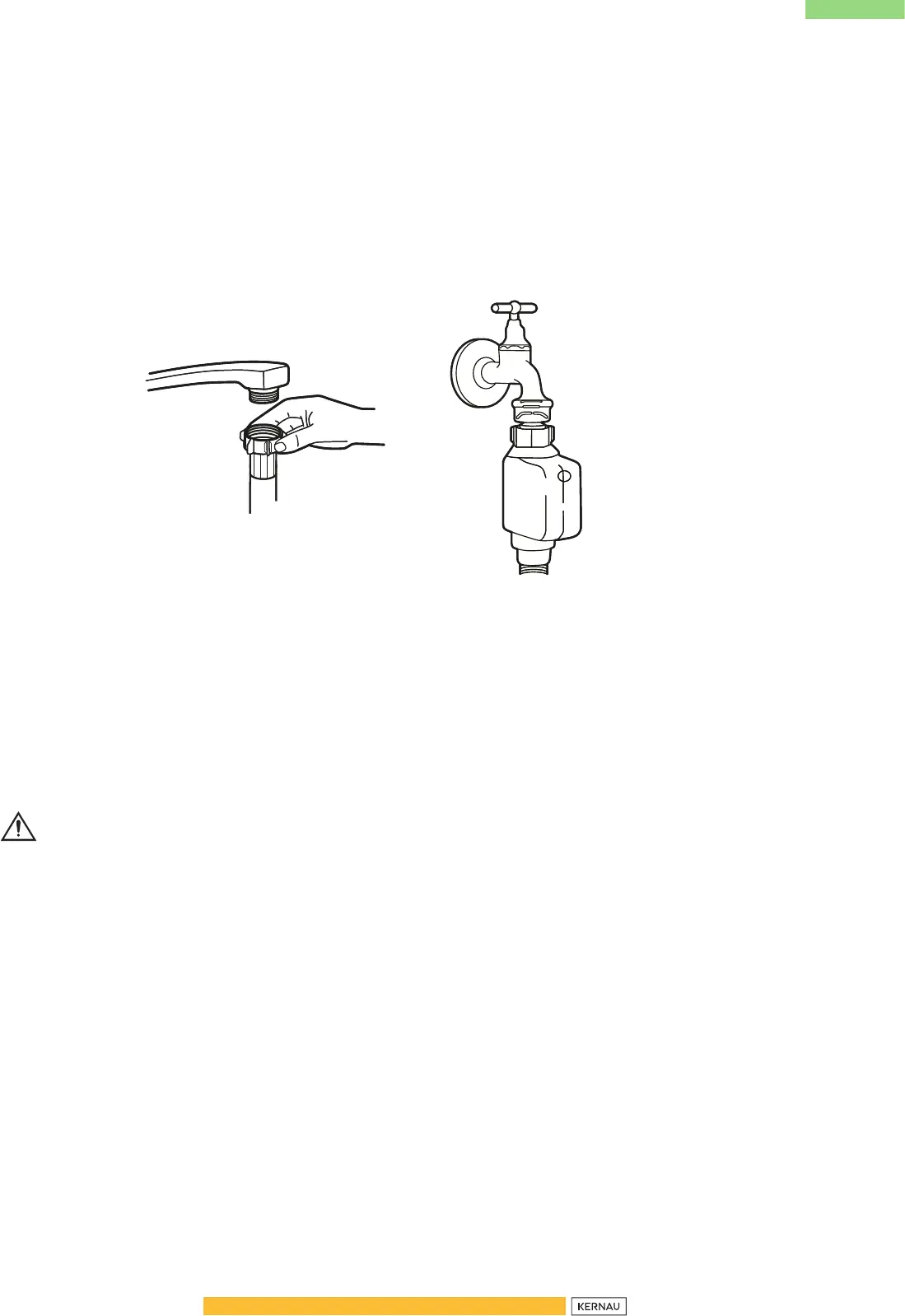

Jak podłączyć wąż bezpieczeństwa:

• Wyciągnij całkowicie węże bezpieczeństwa ze schowka znajdującego się z tyłu

zmywarki.

• Dokręć śruby węża bezpieczeństwa do kranu gwintem ¾.

• Odkręć dopływa wody zanim zostanie uruchomiona zmywarka.

Jak odłączyć wąż bezpieczeństwa:

• Odłącz dopływ wody.

• Odkręć śruby węża bezpieczeństwa od kranu.

wąż bezpieczeństwa

zwykły wąż zasilający

5.3. Podłączenie węży odprowadzających wodę

Włóż wąż odpływowy do rury odpływowej o minimalnej średnicy 4cm, lub podłącz

bezpośrednio do odpływu zlewu (syfonu) uważając, aby wąż nie odkształcił się lub nie

został zgięty. Wysokość rury spustowej nie może być większa niż 100cm. Wolny koniec

węża nie może być zanurzony w wodzie, aby nie doprowadzić do cofania się węża.

UWAGA:

Zamocuj wąż odpływowy w pozycji A lub B.

Jak odprowadzić nadmiar wody z węży spustowych

Jeżeli odpływ zlewu (syfon) znajduje się powyżej 100cm od poziomu podłogi, nadmiar

wody w wężach spustowych nie może być odprowadzany do odpływu zlewu. Konieczne

będzie spuszczanie nadmiaru wody z węży do miski lub odpowiedniego pojemnika

trzymanego poniżej poziomu odpływu zlewu.

Odprowadzenie wody

Podłącz wąż odprowadzający, wąż musi zostać prawidłowo podłączony, aby uniknąć

przecieków wody. Należy upewnić się, że wąż odprowadzający wodę nie jest skręcony

lub spłaszczony.

Przedłużenie węża odpływowego

Jeżeli jest potrzebne przedłużenie węża odpływowego upewnij się, że zostanie użyty

podobny wąż spustowy. Nie może być dłuższy niż 4 metry, w przeciwnym razie efekt

czyszczenia zmywarki może zostać zredukowany.

MAX 1000mm

Blat kuchenny

Wąż spustowy

Tył zmywarki

Dopływ wody

Rura spustowa

Główne przewody

Podłączenie syfonu

Przyłącze odpływowe (syfon) musi znajdować się na wysokości mniejszej niż 100cm

od dna zlewu. Wąż spustowy musi zostać odpowiednio podłączony do syfonu.

5.4. Ustawienie urządzenia

Ustaw urządzenie w żądanym miejscu. Tył zmywarki powinien opierać się o ścianę,

a boki zmywarki wzdłuż ścianek mebli kuchennych lub ścian. Zmywarka jest

wyposażona

w węże doprowadzające lub odprowadzające wodę, które można ustawić

po prawej lub po lewej stronie urządzenia, aby ułatwić prawidłowy montaż.

Wypoziomowanie urządzenia

Kiedy urządzenie jest ustawione, można przystąpić do regulacji poziomu zmywarki.

Wysokość zmywarki może być obniżona lub podniesiona poprzez regulację

przykręcenia

nóżek. Urządzenie nie powinno być przechylone więcej niż 2°.

UWAGA:

Odnosi się wyłącznie do wolnostojącej zmywaki.

5.5. Instalacja zmywarki wolnostojącej

Ustawienie urządzenia pomiędzy istniejącą zabudową

kuchenną

Wysokość zmywarki (845mm), została zaprojektowana

tak, aby pozwolić na ustawienie zmywarki pomiędzy

istniejącymi szafkami o tej samej wysokości

w nowocześnie wyposażonych kuchniach. Nóżki

zmywarki można regulować, aż osiągnie się pożądaną

wysokość urządzenia. Laminowany blat górny urządzenia nie wymaga szczególnej

troski, ponieważ jest odporny na ciepło, zarysowania oraz plamy.

Ustawienie pod istniejącym blatem kuchennym

W większości nowocześnie wyposażonych kuchni

znajduje się tylko jeden blat, pod którym zamontowane

są szafki i urządzenia elektryczne. W przypadku

montażu

zmywarki pod istniejącym blatem należy

zdemontować blat roboczy zmywarki, odkręcając śruby

pod tylną krawędzią blatu (a).

UWAGA:

Po demontażu blatu roboczego zmywarki, śruby musza

zostać wkręcone z powrotem pod tylną krawędź sprzętu (b).

Wysokość zmywarki zostanie wtedy zmniejszona do 815mm, zgodnie

z Międzynarodowymi Przepisami (ISO), a zmywarka perfekcyjnie zmieści się pod

blatem kuchennym z zabudowy meblowej.

5.6. Instalacja zmywarki do zabudowy

Krok 1: Wybór najlepszego miejsca dla zmywarki

Miejsce montażu zmywarki powinno znajdować się w pobliżu istniejących węży

doprowadzających i odprowadzających wodę oraz przewodu zasilającego.

Poniżej przedstawione są ilustracje wymiarów szafki i pozycji montażowej zmywarki

do zabudowy:

• Zmywarkę należy zamontować tak, aby pozostało mniej niż 5mm między górą

urządzenia a szafkioraz zewnętrznymi drzwiami wyrównanymi do szafki.

90 °

580mm

820mm

100

Wejście elektroniczne,

wodne oraz sciekowe.

Przestrzeń między dołem

szafki a podłogą.

600 mm(

for 60cm model )

450

mm (for 45cm model )

• Jeżeli zmywarka jest montowana w rogu zabudowy meblowej, należy upewnić się,

iż będziewystarczająco dużo miejsca, aby móc otworzyć drzwi sprzętu.

UWAGA:

Zależnie gdzie znajduje się gniazdko elektryczne, konieczne będzie wycięcie otworu

w przeciwnej ściance meblowej.

Krok 2: Instalacja i wymiary panelu ozdobnego

*Panel ozdobny może być przygotowany na podstawie rysunków instalacji.

Model częściowo zintegrowany

Rozłącz filcowe plastry klejące A i B.

Jeden plaster przymocuj do panelu ozdobnego, a drugi do zewnętrznej strony drzwi

zmywarki (rys. A).

Po ustawieniu panelu ozdobnego, przykręć panel na drzwi zmywarki za pomocą

dołączonych śrub i wkrętów (rys. B).

Meble zabudowyZmywarka

Drzwi

zmywarki

Min 5cm

przestrzeni

Plaster klejący

2. Przekręć 4 dłuższe śruby

1. Przekręć 4 krótsze śruby

Model w całości zintegrowany

Przykręć uchwyt do panelu ozdobnego oraz umieść uchwyt w szczelinach w drzwiach

zmywarki (rys. A).

Po ustawieniu panelu ozdobnego, przykręć panel do drzwi zmywarki za pomocą

dołączonych śrub i wkrętów (rys. B).

Krok 3: Regulacja sprężyny naciągu drzwi

• Sprężyny drzwi są ustawione fabrycznie

w celu zapewnienia prawidłowego

naciągu

drzwi zewnętrznych. Po

zainstalowaniu panelu ozdobnego należy

wyregulować napięcie sprężyny drzwi.

Obróć śrubę regulacyjną, znajdująca się

na tylnej ścianie zmywarki na spodzie, aby

naprężyć lub poluźnić sprężynę.

• Naciąg sprężyny drzwi jest prawidłowy,

gdy drzwi przy pełnym otworzeniu

pozostają w pozycji poziomej oraz gdy

po lekkim uniesieniu drzwi samoistnie się

zamykają.

Krok 4: Instalacja zmywarki

• Przymocuj pasek kondensatu pod powierzchnią blatu roboczego. Należy upewnić

się, że pasekkondensatu jest na równi z krawędzią blatu roboczego.

• Podłącz wąż doprowadzający wodę do zaworu wody zimnej.

• Podłącz wąż odprowadzający wodę.

• Podłącz przewód zasilania do sieci elektrycznej (gniazdko).

2. Przykręć 4 dłuższe śruby

1. Przykręć 4 krótsze śruby

• Ustaw zmywarkę w odpowiednim miejscu.

• Wypoziomuj zmywarkę. Tylne nóżki można regulować z przodu zmywarki,

obracając śrubę zlokalizowaną na środku podstawy zmywarki. Aby wyregulować

przednie nóżki, należy użyć płaskiego śrubokręta i odkręcić nóżki dopóki zmywarka

nie znajdzie się w poziomie.

• Przykręć panel ozdobny do zewnętrznej strony drzwi zmywarki.

• Wyreguluj napięcie sprężyn drzwiowych za pomocą klucza imbusowego, obracając

go zgodnie z ruchem wskazówek zegara, aby dokręcić lewe i prawe sprężyny drzwi.

Nie zastosowanie się dotego może spowodować uszkodzenie urządzenia.

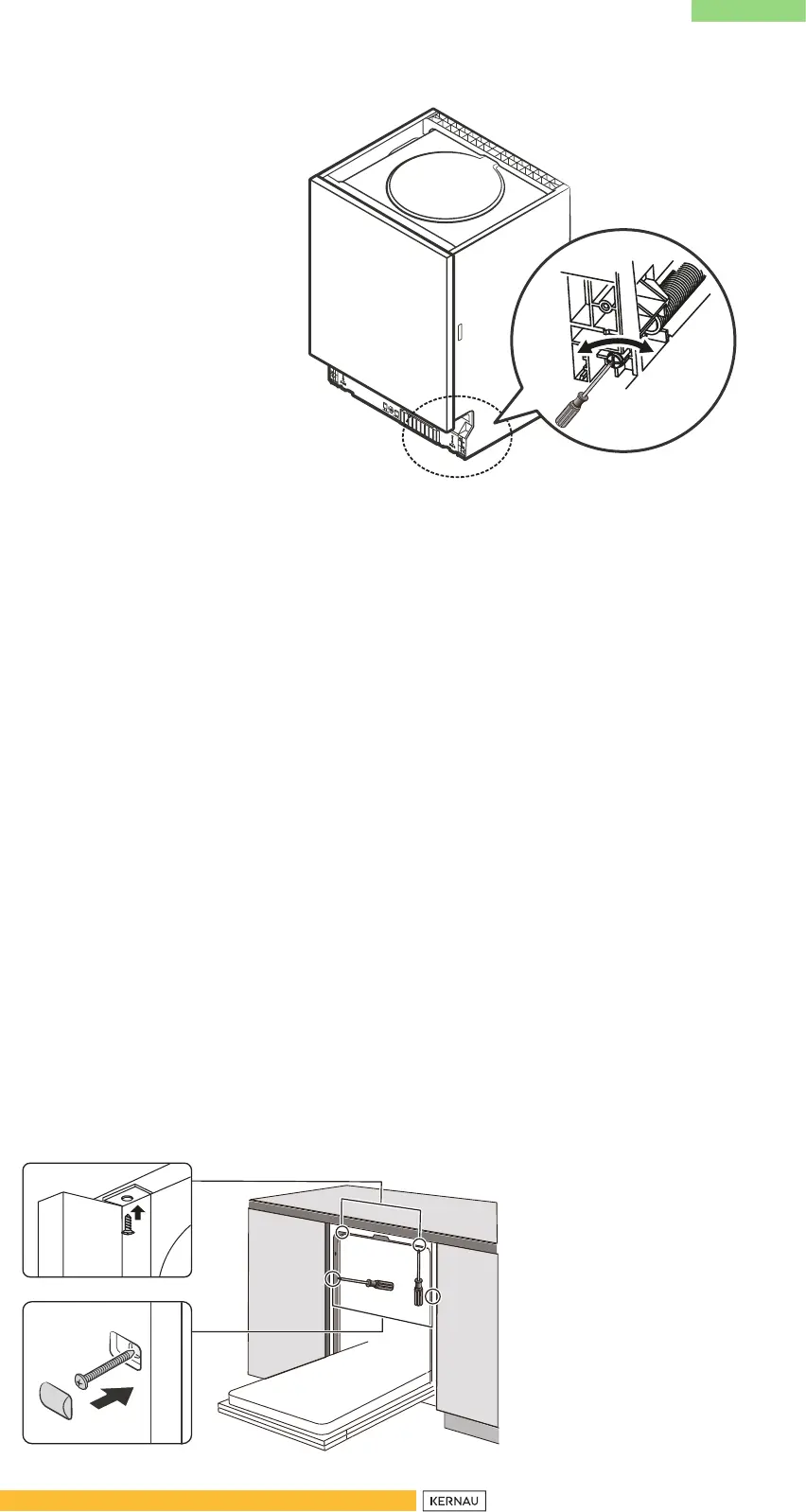

• Zmywarka musi zostać odpowiednio zabezpieczona na miejscu docelowym.

Można dokonaćtego na dwa sposoby:

1. Normalna powierzchnia robocza: Umieść hak instalacyjny w szczelinie płaszczyzny

bocznej i przymocuj go do powierzchni roboczej za pomocą śrub do drewna.

2. Blat z marmuru lub granitu: zamocuj bok zmywarki śrubą.

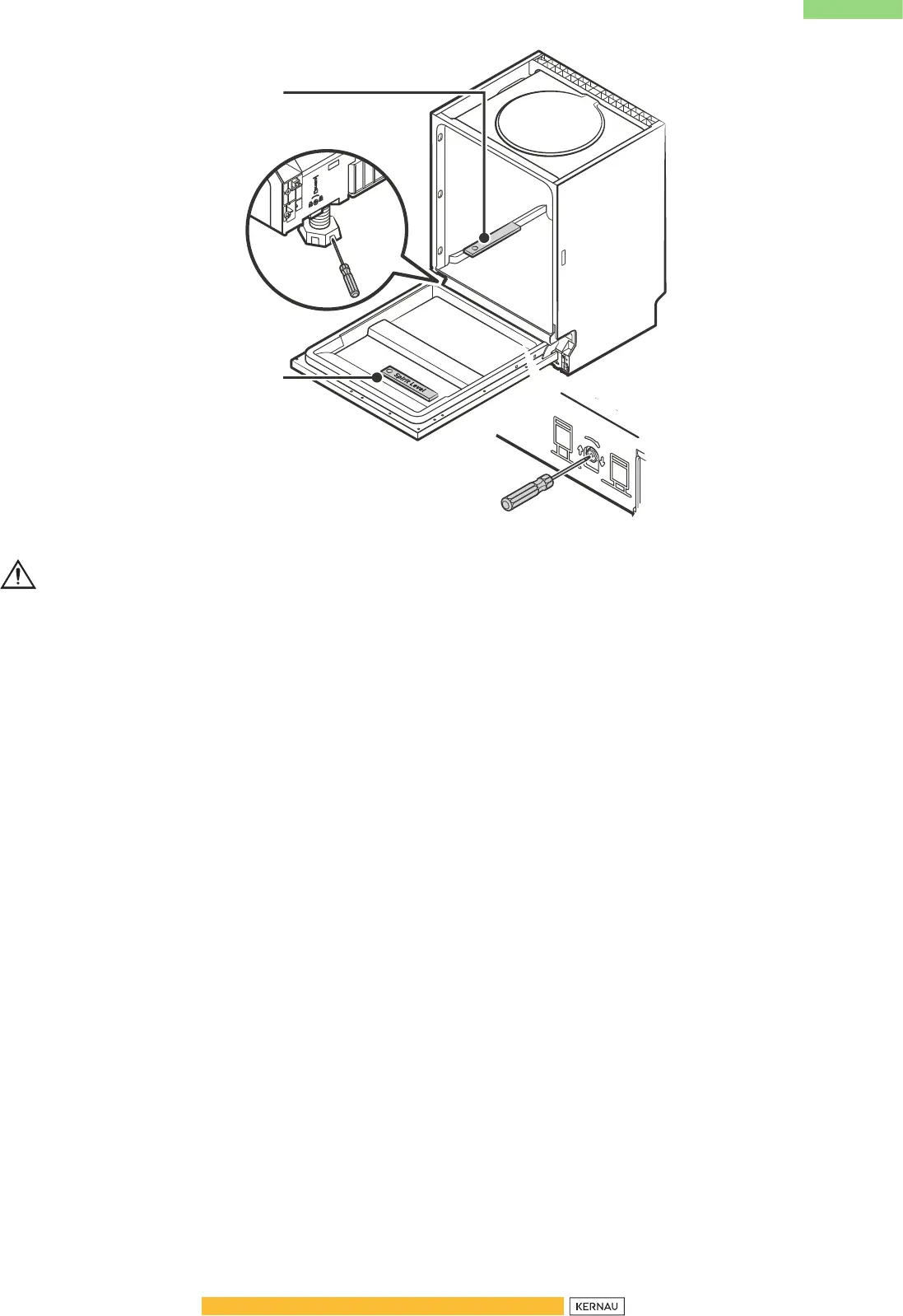

Krok 5: Wypoziomowanie zmywarki

Zmywarka musi być wypoziomowana, aby zapewnić prawidłowe działanie stojaków na

naczynia oraz odpowiednią wydajność zmywania.

• Aby sprawdzić czy zmywarka jest dobrze wypoziomowana, należy umieścić

poziomicę nadrzwiach oraz prowadnicy stojaka wewnątrz komory myjącej

(jak pokazano na poniższejilustracji).

• Wypoziomuj zmywarkę, regulując trzy nóżki poziomujące.

• Podczas procesu poziomowania urządzenia należy uważać, aby zmywarka się nie

przewróciła.

UWAGA:

Maksymalna wysokość regulacji nóżek wynosi 5cm.

DOWN

Sprawdź poziom

od przodu do tyłu

Sprawdź poziom

od prawej do lewej strony

ROZDZIAŁ 6: WSKAZÓWKI PODCZAS AWARII

Przed wezwaniem do serwisu

Przeglądanie tabel na kolejnych stronach może uchronić Cię przed wezwaniem

do serwisu:

PROBLEM

MOŻLIWE

PRZYCZYNY

CO NALEŻY ZROBIĆ

Zmywarka nie uruchamia się.

Przepalony bezpiecznik lub

zadziałał wyłącznik obwodu.

Wymień bezpiecznik lub zresetuj

wyłącznik automatyczny. Usuń

wszelkie inne urządzenia dzielące

ten sam obwód ze zmywarką.

Zasilanie nie jest włączone.

Upewnij się, że zmywarka

jest włączona, a drzwi są

dobrze zamknięte. Upewnij

się, że przewód zasilający jest

prawidłowo podłączony do

gniazdka ściennego.

Ciśnienie wody jest niskie.

Sprawdź, czy dopływ wody jest

prawidłowo podłączony i czy

woda jest włączona.

Drzwi zmywarki nie są

prawidłowo zamknięte.

Pamiętaj, aby prawidłowo

zamknąć drzwi i zatrzasnąć je.

Woda nie jest

odpompowywana ze

zmywarki.

Skręcony lub uwięziony wąż

spustowy.

Sprawdź wąż odpływowy.

Filtr zatkany. Sprawdź filtr.

Zatkany zlew kuchenny.

Sprawdź zlew kuchenny, aby

upewnić się, że dobrze woda

odpływa. Jeśli problem polega

na tym, że zlewozmywak nie

odprowadza wody, możesz

potrzebować hydraulika, a nie

serwisanta do zmywarek.

Piana w komorze.

Niewłaściwy detergent.

Używaj tylko specjalnego

detergentu do zmywarek, aby

uniknąć mydlin. W takim

przypadku otwórz zmywarkę

i pozwól mydlinom odparować.

Dodaj 1 galon zimnej wody na

dno zmywarki. Zamknij drzwi

zmywarki, a następnie wybierz

dowolny cykl. Początkowo

zmywarka zmywa wodę. Otwórz

drzwi po zakończeniu etapu

opróżniania i sprawdź, czy piany

zniknęły. Powtórzyć w razie

potrzeby.

Rozlany nabłyszczacz.

Zawsze natychmiast wycieraj

rozlany nabłyszczacz.

Poplamione wnętrze

komory.

Użycie detergentu

zawierającego barwnik.

Upewnij się, że detergent nie

zawiera barwnika.

Biały osad na wewnętrznej

powierzchni zmywarki.

Twarda woda.

Do czyszczenia wnętrza użyj

wilgotnej gąbki z detergentem

do zmywarek i załóż gumowe

rękawice. Nigdy nie używaj

innych środków czyszczących

niż detergenty do zmywarek,

ponieważ może to spowodować

pienienie.

Na sztućcach znajduje się

rdza.

Sztućce nie posiadają

nierdzewnej powierzchni.

Unikaj wkładania sztućców

nie posiadających nierdzewnej

powierzchni.

Program nie został

uruchomiony po

uzupełnieniu pojemnika na

sól – ślady soli przedostały

się do cyklu mycia.

Zawsze uruchamiaj zmywarkę

po uzupełnieniu pojemnika na

sól. Nie wybieraj funkcji Turbo

(jeśli jest) po uzupełnieniu soli.

Pokrywka zmiękczacza wody

jest poluzowana.

Sprawdź czy pokrywka

zmiękczacza wody jest

dokręcona.

Odgłosy stukania

w zmywarce.

Ramie spryskujące stuka

w naczynie znajdujące się

w koszu.

Przerwij program

i poprzekładaj naczynia tak,

aby nie utrudniały pracy

ramienia spryskującego.

Odgłosy grzechotania

w zmywarce.

Naczynia leżą luźno

w zmywarce.

Przerwij program

i poprzekładaj naczynia.

Odgłosy stukania w rurach

doprowadzających wodę.

Może to być spowodowane

instalacją rurociągów.

Nie ma to wpływu na

funkcjonowanie zmywarki.

Jeżeli problem się pojawia

skontaktuj się z hydraulikiem.

Naczynia po cyklu mycia

są nadal zabrudzone.

Naczynia nie zostały

odpowiednio umieszczone.

Zobacz Rozdział 7:

Przygotowanie oraz załadunek

naczyń.

Program okazał się być za

słaby.

Wybierz intensywniejszy

program.

Pobrano zbyt mało

detergentu

Użyj większej ilości detergentu

lub zmień detergent.

Naczynia blokują ruch

ramion spryskujących.

Przerwij program

i poprzekładaj naczynia tak,

aby nie utrudniały pracy

ramienia spryskującego.

Zespół filtra jest zabrudzony

lub nie jest poprawnie

zamontowany. Może to

powodować zatkanie się dysz

myjących.

Wyczyść i /lub zamontuj

poprawnie filtr.

Wyczyść dysze myjące.

Mglisty osad na szklanych

naczyniach.

Połączenie miękkiej wody

oraz zbyt dużej ilości

detergentu.

Jeżeli posiadasz miękką

wodę, używaj mniejszej ilość

detergentu oraz wybieraj.

Na naczyniach

i szklankach pojawiają się

białe plamy.

Twarda woda przyczynia

się do pojawiania się

na naczyniach osadu

wapiennego.

Użyj większej ilości

detergentu.

Czarne lub szare ślady na

naczyniach.

Aluminiowe sprzęty ocierały

się o naczynia.

Użyj łagodnego środka

ściernego, aby usunąć te

zabrudzenia.

Detergent nie został

pobrany podczas cyklu

mycia.

Naczynia blokowały

pojemnik detergentu.

Poprzekładaj naczynia tak, aby

nie blokowały pojemnika na

detergent.

Naczynia nie suszą się.

Nieodpowiednie ułożenie

naczyń.

Ułóż naczynia w odpowiedni

sposób.

Został wybrany

nieodpowiedni program.

Przy krótkim programie jest

niższa temperatura mycia,

zmniejszając przy tym

efektywność zmywania.

Wybierz program z dłuższym

czasem cyklu mycia.

Używanie sztućców

z powłoką o niskiej jakości.

Takie przedmioty utrudniają

odpływ wody oraz proces

suszenia. Sztućce lub naczynia

tego typu nie nadają się do

mycia w zmywarce.

Naczynia zostały wyjęte zbyt

wcześnie.

Nie opróżniaj zmywarki

zaraz po zakończonym

cyklu mycia. Uchyl lekko

drzwi zmywarki, aby para

wodna mogła się wydostać.

Wyjmij naczynia dopiero,

gdy osiągną bezpieczną

temperaturę (aby nie

poparzyły rąk). W pierwszej

kolejności opróżnij dolny kosz,

zapobiegnie to kapaniu wody

na suche, czyste naczynia

z górnego kosza.

ROZDZIAŁ 7: ZAŁADUNEK KOSZY ZGODNIE Z EN50242

Górny kosz:

Dolny kosz:

Kubki

Małe miski

Spodki

Średnie miski

Szklanki

Przedmiot

Duże miski

Numer

Talerzyk deserowy

Talerze obiadowe

Talerze głębokie

Przedmiot

Półmiski owalne

Numer

8 7

8 9

8 6

1 32 6444 5 7 8

Łyżki do zupy

Widelce

Noże

Łyżeczki

Łyżeczki deserowe

Łyżki

do serwowania

Widelce

do serwowania

Przedmiot

Chochelki do sosów

Numer

Szuflada na sztućce:

Kosz na sztućce może mieć 2 pozycje:

Pozycja pierwsza: podnieś lewy kosz do

góry, lewy kosz jest odsunięty na bok.

Pozycja druga: ustaw lewy kosz

w dolnej pozycji, a lewy kosz będzie

płaski.

Informacje do testów porównawczych zgodnie

z EN 50242:

• Pojemność: 10 kompletów naczyń

• Pozycja górnego kosza: dolna pozycja

• Program: ECO

• Ustawienie nabłyszczacza: 6

• Ustawienie zmiękczacza: H3

ROZDZIAŁ 8: SKRÓCONA INSTRUKCJA OBSŁUGI ZMYWARKI

Prosimy o zapoznanie się z poniższą treścią instrukcji obsługi:

Usuń większe pozostałości pożywienia

Uzupełnij pojemnik na detergenty

środkami przeznaczonymi do zmywarek

Inside

Odpowiednio załaduj kosze naczyniami

Wybierz program i włącz zmywarkę

Outside

Zaistaluj zmywarke zgodnie z instrukcją (Rodział 5)

ROZDZIAŁ 9: INSTRUKCJA UŻYTKOWANIA ZMYWARKI

9.1. Panel sterujący

1 9 6

2 3 4 5

STEROWANIE - PRZYCISKI

PRZYCISK WŁĄCZENIA/WYŁĄCZENIA

Naciśnij ten przycisk, aby włączyć lub

wyłączyć zmywarkę (ekran się zaświeci

lub zgaśnie).

PROGRAM

Wybierz odpowiedni program,

ikonka wybranego programu zostanie

podświetlona.

ALL IN 1

Wybierz odpowiedni program,

ikonka wybranego programu

zostanie podświetlona.

ZAŁADUNEK GÓRNEGO / DOLNEGO

KOSZA

Naciśnij ten przycisk, aby wybrać

załadunek górnego lub dolnego kosza,

odpowiednie ikony zostaną podświetlone.

OPÓŹNIENIE STARTU

Naciśnij ten przycisk, aby opóźnić

godzinę rozpoczęcia cyklu mycia. Proces

zmywania można opóźnić do 24h. Jedno

naciśniecie tego przycisku opóźnia

rozpoczęcie cyklu mycia o jedną godzinę.

WYŚWIETLACZ

IKONA ZAŁADUNKU GÓRNEGO KOSZA

Wybierając opcję Załadunku

górnego kosza, dysza zraszająca

górnego kosza jest aktywowana.

Dolna dysza nie będzie działać.

IKONA ZAŁADUNKU DOLNEGO KOSZA

Wybierając opcję Załadunku

dolnego kosza, dysza zraszająca

dolnego kosza jest aktywowana.

Górna dysza nie będzie działać.

IKONY OSTRZEGAWCZE

Nabłyszczacz

Jeżeli podświetli się ta

ikona, znaczy to, iż poziom

nabłyszczacza w zmywarce

jest niski i trzeba uzupełnić

pojemnik nabłyszczacza.

Sól

Jeżeli podświetli się ta ikona,

znaczy to, iż poziom soli

w zmywarce jest niski i trzeba

uzupełnić pojemnik soli.

Kran

Jeżeli podświetli się ta ikona,

znaczy to, iż dopływ wody

został zamknięty.

IKONY PROGRAMÓW

Program Auto

Dla lekko, normalnie lub bardzo

zabrudzonych naczyń z lub bez

zaschniętych resztek jedzenia.

Program Intensywny

Bardzo zabrudzone naczynia

w tym garnki i patelnie

z zaschniętymi resztkami

jedzenia.

Program Normalny

Dla normalnie zabrudzonych

naczyń, takich jak talerze,

szklanki, kubki, garnki oraz

lekko zabrudzonych patelń.

Program ECO

Jest to standardowy program,

odpowiedni dla normalnie

zabrudzonych naczyń. Jest to

najbardziej wydajny program

w połączeniu do zużytej energii

elektrycznej oraz wody.

Program Szkło

Dla lekko zabrudzonych naczyń

oraz przedmiotów szklanych.

Program 90 minut

Dla normalnie zabrudzonych

naczyń wymagających

szybkiego cyklu mycia.

Program Szybki

Krótki cykl mycia dla lekko

zabrudzonych naczyń, które nie

wymagają suszenia.

ECO

WYŚWIETLACZ

Pokazuje pozostały czas do

zakończenia cyklu mycia,

opóźnienie startu, kody błędów

itp.

9.2. Zmiękczanie wody

Opcja zmiękczania wody musi zostać ustawiona ręcznie, używając do tego tabeli

twardości wody.

Zmiękczanie wody zostało stworzone, do tego aby usunąć minerały oraz sole mineralne

z wody, które mogą mieć szkodliwy lub niekorzystny wpływ na działanie urządzenia.

Im większy poziom minerałów znajdujących się w wodzie tym wskaźnik twardości

wody będzie wyższy.

Opcja zmiękczania wody powinna zostać dostosowana do twardości wody występującej

w Twojej okolicy.

Administracja gminna Twojej okolicy może podać jaki wskaźnik twardości występuje

w Twojej okolicy.

Programowanie zużycia soli

Zmywarka jest tak zaprojektowana, iż zezwala na dostosowanie ilości zużycia soli na

podstawie twardości wody użytkowanej. Ma to na celu optymalizację i dostosowanie

poziomu zużycia soli.

Postępuj zgodnie z zamieszczoną poniżej instrukcją programowania zużycia soli:

• Włącz urządzenie.

• Naciśnij przycisk Programu dłużej niż 5 sekund, aby uruchomić programowanie

zmiękczania wody w ciągu 60 sekund od momentu włączenia urządzenia.

• Naciśnij przycisk Programu aby wybrać odpowiednie ustawienie zgodnie

z twardością wody występującą w Twojej okolicy. Ustawienie zostanie zmienione

w poniższej sekwencji:

H1->H2->H3->H4->H5->H6

• Naciśnij przycisk Włączenia/Wyłączenia urządzenia, aby zakończyć proces

programowania.

Tabela ustawień poziomu twardości wody:

Poziom

twardości

wody (Mmol/l)

Niemieckie

stopnie

twardości dH

Francuskie

stopnie

twardości dF

Brytyjskie

stopnie

twardości dE

Wskaźnik

poziomu

twardości

wody

Zużycie soli

(gram/cykl)

0-0,94 0-5 0-9 0-6 H1 0

1,0-2,0 6-11 10-20 7-14 H2 9

2,1-3,0 12-17 21-30 15-21 H3 12

3,1-4,0 18-22 31-40 22-28 H4 20

4,1-6,0 23-34 41-50 29-42 H5 30

6,1-9,8 35-55 51-60 43-69 H6 60

1 dH=1.25 Mmol/l 1 dE= 1.78 Mmol/l 1 fH=0.178 Mmol/l

UWAGA:

Twardość wody jest fabrycznie ustawiona na poziom: H3.

Prosimy o skontaktowanie się z gminną administracją, aby uzyskać informacje o poziome

twardości wody występującej w Twojej okolicy.

Prosimy o sprawdzenie punktu 3.1. Napełnianie solą Rozdział 3, jeżeli wskaźnik

poziomu soli jest włączony.

UWAGA:

Jeżeli model zmywarki wybrany przez Ciebie nie posiada funkcji zmiękczania wody,

pomiń ten punkt.

Twardość wody zmienia się w zależności od miejsca. Jeśli do zmywarki zostanie

doprowadzona twarda woda, na naczyniach lub sztućcach będą gromadzić się osady.

Urządzenie jest wyposażone w specjalny zmiękczacz, który wykorzystuje pojemnik na

sól specjalnie zaprojektowany do usuwania wapna oraz minerałów z wody.

9.3. Przygotowanie i załadunek naczyń do zmywarki

• Zastanów się nad zakupem przyborów kuchennych, które można zidentyfikować

jako bezpiecznie do mycia w zmywarce.

• Dla poszczególnych rzeczy (naczyń) wybierz program o najniższej możliwej

temperaturze.

• Aby uniknąć uszkodzenia, nie wyjmuj szklanek oraz sztućców natychmiast

po zakończeniu cyklu mycia.

Do mycia następujących sztućców/naczyń

Naczynia, które nie nadają się do mycia w zmywarce:

• Sztućce z drewnianymi, porcelanowymi rogami lub raczkami z masy perłowej.

• Przedmioty wykonane z tworzyw sztucznych, które nie są odporne na wysoka

temperaturę.

• Starsze sztućce, które posiadają przyklejone części.

• Przedmioty związanych z naczyniami lub sztućcami.

• Naczynia wykonane ze stopu cyny i ołowiu oraz z miedzi.

• Naczynia kryształowe.

• Elementy stalowe narażone na rdzewienie.

• Talerze drewniane.

• Przedmioty wykonane z włókien syntetycznych.

Naczynia, które mają ograniczoną przydatność:

• Niektóre rodzaje szkła mogą stać się „mgliste” po większej ilość myć w zmywarce.

• Srebrne lub aluminiowe części mają tendencję do odbarwień podczas cyklu mycia.

• Glazurowane wzory mogą zblednąć jeśli są często myte w zmywarce.

Zalecenia jak prawidłowo umieszczać naczynia do mycia w zmywarce

Usuń większe pozostałości po pożywieniu z naczyń. Namocz przypalone/zaschnięte

garnki lub patelnie. Nie jest koniecznym spłukiwanie naczyń pod bieżącą wodą.

W celu najlepszego działania zmywarki, postępuj zgodnie z poniższymi wskazówkami.

Wymiary i wygląd koszy i szuflad na sztućce mogą się różnić w zależności od wybranego

modelu zmywarki.

Umieszczaj naczynia w następujący sposób:

• Przedmioty takie jak: kubki, szklanki, garnki, patelnie umieszczaj otworem w dół.

• Zakrzywione przedmioty lub posiadające wnęki należy ładować tak, aby woda

mogła swobodnie z nich spłynąć.

• Wszystkie naczynia powinny zostać umieszczone, tak aby się nie

wywracały/przemieszczały.

• Wszystkie naczynia powinny zostać umieszczone w taki sposób, aby nie utrudniały

pracy ramionom spryskującym.

• Naczynia z wgłębieniami powinny być umieszczane otworami w dół, aby woda

nie pozostawała w środku.

• Naczynia i przedmioty kuchenne nie mogą leżeć na sobie lub się zasłaniać.

• W celu uniknięcia uszkodzeń naczynia szklane nie powinny się dotykać.

• Górny kosz zmywarki jest przeznaczony do delikatniejszych lżejszych naczyń

takich jak: kubki, szklanki, filiżanki.

• Noże z długim ostrzem umieszczone w pionie stwarzają niebezpieczeństwo.

• Długie i/lub ostre przedmioty powinny być umieszczane w pozycji leżącej

w górnym koszu.

• Ważnym jest nie przeładowywać zmywarki – aby zmywarka działania poprawnie

oraz miała rozsądne zużycie energii.

UWAGA:

Bardzo małe przedmioty nie powinny być umieszczane w zmywarce, gdyż istnieje

ryzyko, że wypadną z kosza.

Wyjmowanie naczyń z zmywarki

W celu zapobiegnięcia kapania wody z górnego kosza na dolny kosz, zawsze opróżniaj

w pierwszej kolejności dolny kosz a następnie górny kosz.

UWAGA:

Naczynia oraz sztućce są gorące!

W celu uniknięcia uszkodzeń lub poparzeń, nie wyciągaj naczyń

i przedmiotów ze zmywarki natychmiast po zakończonym cyklu mycia.

Rekomendujemy odczekanie co najmniej 15 minut po zakończonym cyklu

mycia.

Załadunek górnego kosza

Górny kosz zmywarki został tak

zaprojektowany, aby utrzymać bardziej

delikatniejsze i lżejsze naczynia, takie

jak kubki, szklanki, talerzyki deserowe,

małe miski oraz płytkie patelnie (jeśli nie są zbyt brudne). Zalecamy ustawianie naczyń

tak, by nie poruszały się pod wpływem pracy ramion spryskujących.

Załadunek dolnego kosza

Zalecamy umieszczanie w dolnym

koszu zmywarki dużych naczyń lub

trudniejszych do wyczyszczenia: garnki,

patelnie, pokrywki, duże talerze oraz

miski; jak pokazano na grafice poniżej.

Polecanym miejscem do umieszczanie

pokrywek oraz dużych talerzu są boki

koszy, aby nie blokowały naczynia pracy ramion spryskujących. Maksymalny rozmiar

naczynia umieszczonego z przodu zmywarki, tak aby pojemnik na detergent nie został

zablokowany to 19cm.

Załadunek szuflady na sztućce

Sztućce powinny zostać umieszczone w koszu oddzielnie w odpowiedniej pozycji, tak

aby nie były zgromadzone wszystkie w jednym miejscu, ponieważ może to wpłynąć na

proces mycia (sztućce po zakończonym myciu mogą okazać się brudne).

UWAGA:

Nie pozwól, aby jakikolwiek przedmiot wystawał poza dolną

krawędź kosza. Zawsze ładuj ostre sztućce ostrym końcem

w dół np. nóż obiadowy, widelec. Dłuższe i/lub ostre przedmioty

powinny zostać umieszczone w górnym koszu w pozycji leżącej.

Dla najlepszego efektu zmywania, zalecamy umieszczanie naczyń zgodnie

z standardowymi opcjami ładowania przedstawionymi w Rozdziale 7 ZAŁADUNEK

KOSZY ZGODNIE Z EN50242.

9.4. Funkcja nabłyszczacza oraz detergentu

Płyn nabłyszczający jest uwalniany podczas ostatniego spłukiwania naczyń, aby

zapobiec formowaniu się kropelek wody, które mogą pozostawiać plamki i kropki.

Również podnosi to jakość suszenia naczyń poprzez pozwalanie wodzie na swobodne

spłynięcie z naczyń. Twoja zmywarka została zaprojektowana do używania płynnego

nabłyszczacza.

UWAGA:

Używaj wyłącznie płynów przeznaczonych do nabłyszczania. Nie uzupełniaj pojemnika

na nabłyszczacz środkami nieprzeznaczonymi do nabłyszczania lub innymi substancjami

(np. płynem do czyszczenia zmywarki, płynem do mycia naczyń itp.).

Kiedy należy uzupełniać pojemnik na nabłyszczacz

O ile lampka wskaźnika braku nabłyszczacza na panelu sterowania nie jest włączona,

zawsze można oszacować pozostałą ilość nabłyszczacza na podstawie koloru wskaźnika

poziomu umieszczonego obok nasadki.

Kiedy pojemnika na płyn nabłyszczający jest pełny, wskaźnik będzie koloru bardzo

ciemnego. Rozmiar ciemnej kropki zmniejsza się podczas gdy ilość płynu nabłyszczacza

maleje. Poziom nabłyszczacza nie powinien być mniejsze niż ¼ objętości pojemnika.

Kiedy ilość płynu nabłyszczającego maleje, rozmiar kropki zmienia się na wskaźniku

optycznym, co pokazuje poniższa grafika:

Funkcja detergentu

Składniki chemiczne znajdujące się w detergencie są niezbędne do zmycia, zmiażdżenia

i usunięcia wszelkich zabrudzeń nagromadzonych w zmywarce. Większość detergentów

dostępnych na rynku są przystosowane do usunięcia zanieczyszczeń.

UWAGA:

Odpowiednie użycie detergentu:

• Używaj detergentów wyprodukowanych jedynie do użytku w zmywarkach.

Przechowuj detergent w miejscu suchym.

• Nie dodawaj detergentu w proszku do zmywarki, jeżeli urządzenie nie będzie

włączone od razu po załadunku.

Detergent do zmywarek jest żrący! Przechowuj

detergent do zmywarki poza zasięgiem dzieci.

Pełny zbiornik

3/4 zbiornika 1/2 zbiornika 1/4 zbiornika

Pusty zbiornik

9.5. Uzupełnianie pojemnika na nabłyszczacz

Regulacja pojemnika płynu nabłyszczającego

Pojemnik posiada 6-ścio stopniową regulację. Zarówno zalecana jak

i ustawiona fabrycznie regulacja jest na poziomie 4. Jeżeli naczynia

nie suszą się odpowiednio lub są poplamione zmień ustawienia

regulacji na numer wyższy dopóki naczynia nie będą czyste.

Zmniejsz ustawienia regulacji na numer niższy jeżeli na naczyniach

pojawią się klejące, białe ślady lub niebieskawy film na szkle lub

nożach.

Załóż oraz zakręc zakrętkę w prawo

(strzałka zamknięte).

Ostrożnie wlej nabłyszczacz do

pojemnika, uważając aby się nie rozlał.

UWAGA:

Wytrzyj rozlany nabłyszczacz ściereczką,

aby zapobiec nadmiernemu pienieniu

się podczas cyklu mycia.

1 2

Aby otworzyć pojemnik, przekręć

zakrętkęw lewo (strzałka otwarte)

i podnieś nakrętkę.

Wskaźnik poziomu nabłyszczacza

1 2

Naciśnij zatrzask, aby otworzyć

Naciśnij zatrzask na pojemniku

detergentu, aby otworzyć pojemnik.

Dodaj detergent do większej

komory A, do zużycia w głównym

cyklu mycia. Aby wymyć ciężko

zabrudzone naczynia dodaj trochę

detergentu do mniejszej komory B,

do zużycia w wstępnym cyklu mycia.

Zamknij pokrywę i przytrzymaj

dopóki się nie zamknię.

9.6. Uzupełnianie pojemnika na detergent

UWAGA:

• Należy pamiętać, że w zależności od zabrudzenia wody ustawienie może być inne.

• Należy przestrzegać zaleceń producenta znajdujących się na opakowaniach

detergentów.

ROZDZIAŁ 10: PROGRAMOWANIE ZMYWARKI

10.1. Tabela programów

Poniższa tabela prezentuje, jaki program będzie najlepszy dla występującego poziomu

zabrudzenia na naczyniach oraz jaka ilość detergentu jest potrzebna. Dodatkowo

przedstawione są informacje o programach.

UWAGA:

ECO EN 50424: Ten program to cykl testowy. Informacje do testu porównywalności

zgodnie z EN 5024.

PROGRAM OPIS CYKLU

ZUŻYCIE

DETERGENTU

WSTEPNE/GŁÓWNE

CZAS

TRWANIA

CYKLU (MIN)

POBÓR

ENERGII NA

CYKL (KWH)

POBÓR

WODY NA

CYKL (L)

NABŁYSZCZACZ

AUTO

Mycie wstępne 45℃

Automatyczne mycie

45-55℃

Płukanie

Płukanie 65℃

Suszenie

3/22g Lub

Tabletka 3w1

150 0.9~1.3 9.5~13 Tak

INTENSYWNY

Mycie wstępne 50℃

Mycie 60℃

Płukanie

Płukanie 70℃

Suszenie

3/22g Lub

Tabletka 3w1

170 1.4 15.5 Tak

NORMALNY

Mycie wstępne 45℃

Mycie 55℃

Płukanie

Płukanie 65℃

Suszenie

3/22g Lub

Tabletka 3w1

180 1.1 12 Tak

ECO EN 50242

Mycie wstępne

Mycie 45℃

Płukanie 65℃

Suszenie

3/22g Lub

Tabletka 3w1

195 0.74 8 Tak

90 MINUT

Mycie wstępne

Mycie 45ºC

Płukanie 65ºC

Suszenie

25g Lub

Tabletka 3w1

90 1.15 11.5 Tak

SZKŁO

Mycie wstępne

Mycie 40℃

Płukanie

Płukanie 60℃

Suszenie

3/22g Lub

Tabletka 3w1

125 0.75 12 Tak

SZYBKI

Mycie 45℃

Płukanie 50℃

Płukanie 55℃

20g 30 0.7 10 Nie

ECO

10.2. Rozpoczęcie cyklu mycia

• Wysuń górny i dolny kosz zmywarki, załaduj naczyniami i wsuń do środka

zmywarki.

• Dodaj detergentu do pojemnika na detergent.

• Podłącz zmywarkę do sieci elektrycznej. Upewnij się, że dopływ wody jest

włączony.

• Otwórz drzwi zmywarki, naciśnij przycisk Włączania/Wyłączania.

• Wybierz program, zostanie podświetlony wybrany program.

• Zamknij drzwi zmywarki, urządzenie po chwili rozpocznie cykl mycia.

10.3. Zmiana programu w czasie trwania cyklu mycia

Program mycia naczyń może zostać zmieniony, jeżeli aktualny cykl nie trwa zbyt

długo, w przeciwnym razie detergent mógł zostać już pobrany, a zmywarka mogła już

odprowadzić wodę z mycia. Jeżeli tak się stało, zmywarka musi zostać zresetowana,

a pojemnik na detergent uzupełniony raz jeszcze.

Aby zresetować zmywarkę, postępuj zgonie z punkami poniżej:

1. Lekko uchyl drzwi, aby zatrzymać zmywarkę, po zaprzestaniu działania ramion

spryskujących można szerzej otworzyć drzwi zmywarki.

2. Naciśnij przycisk wyboru programów dłużej niż 3 sekundy, urządzenie zostanie

przełączone w tryb czuwania.

3. Możesz zmienić program na pożądany cykl mycia.

10.4. Co zrobić gdy zapomniałeś włożyć naczynia

Jeżeli zapomniałeś włożyć jakiegoś naczynia do zmywarki, możesz go dołożyć w trakcie

trwania cyklu zanim zmywarka pobierze detergent.

Poniżej instrukcja postepowania w takim przypadku:

1. Lekko uchyl drzwi, aby zatrzymać zmywarkę.

2. Po zaprzestaniu działania ramion spryskujących otwórz szeroko drzwi zmywarki.

3. Włóż naczynie do odpowiedniego kosza.

4. Zamknij drzwi zmywarki.

5. Zmywarka ponownie rozpocznie cykl mycia.

3 sec

UWAGA:

Otwieranie zmywarki w połowie cyklu jest niebezpieczne,

ze względu na uwolnioną gorącą parę, która może poparzyć.

Lampka kontrolna zaświeci się podczas programu zmywania,

następnie będzie migać przez 5 minut i zgaśnie po zakończeniu

programu.

UWAGA:

Jeżeli wystąpi przelanie, zalecane jest odcięcie głównego zaworu wodnego zanim

skontaktujesz się z serwisem.

Jeżeli w komorze myjącej znajduje się woda z powodu przepełnienia lub niewielkiego

wycieku, wodę należy usunąć przez ponownym uruchomieniem zmywarki.

ROZDZIAŁ 11: KODY BŁĘDÓW

Jeżeli urządzenie ulegnie awarii, na wyświetlaczu pojawi się odpowiedni kod błędu,

identyfikując:

KOD ZNACZENIE

MOŻLIWA

PRZYCZYNA

Dłuższy czas pobierania

wody.

Zawór wody jest

zamknięty, lub przepływ

wody jest ograniczony, lub

ciśnienie wody zbyt niskie.

Nie osiąga wymaganej

temperatury.

Wadliwe działanie

elementu grzejnego.

E4 Przelanie.

Niektóre elementy

zmywarki przeciekają.

Błąd orientacji zaworu

rozdzielczego.

Przerwa w obwodzie

lub przerwa w zaworze

rozdzielczym.

Naciskanie przycisku

dłużej niż 30 sekund.

Woda lub inna substancja

znajduje się na przycisku.

ROZDZIAŁ 12: INFORMACJE TECHNICZNE

550mm

1150mm

448mm

815mm

KARTA PRODUKTOWA

PRODUCENT

KERNAU

MODEL

KDI 4872

POJEMNOŚĆ ZNAMIONOWA

10 kompletów naczyń

KLASA ENERGETYCZNA

(1)

A++

ROCZNE ZUZYCIE ENERGII

(2)

211 kWh

ZUŻYCIE ENERGII NA CYKL

0.74 kWh

POBÓR MOCY W TRYBIE WYŁĄCZENIA

0.45 W

POBÓR MOCY W TRYBIE CZUWANIA

0.49 W

ROCZNE ZUŻYCIE WODY

(3)

2240 L

KLASA SUSZENIA

(4)

STANDARDOWY CYKL MYCIA

(5)

ECO 45℃

CZAS TRWANIA STANDARDOWEGO CYKLU MYCIA

195 minut

POZIOM HAŁASU

44 dB

RODZAJ

Do zabudowy

CZY MOŻE ZOSTAĆ UMIESZCZONA W ZABUDOWIE

Tak

POBÓR ENERGII

1760-2100 W

NAPIĘCIE ZNAMIONOWE/CZĘSTOTLIWOŚĆ

220-240V /50Hz

CIŚNIENIE WODY

0.04.-1.0MPa=0.4-10 bar

A+++ (największa wydajność) do D (najmniejsza wydajność).

Zużycie energii na podstawie 280 standardowych cykli czyszczenia przy użyciu

napełniania zimną wodą i zużycia w trybach niskiej mocy. Rzeczywiste zużycie energii

będzie zależeć od sposobu użyt-kowania urządzenia.

Zużycie wody na podstawie 280 standardowych cykli czyszczenia. Rzeczywiste

zużycie wody będzie zależeć od sposobu użytkowania urządzenia.

A (największa wydajność) do G (najmniejsza wydajność).

Ten program nadaje się do czyszczenia normalnie zabrudzonych naczyń i jest to

najbardziej wydajny program pod względem łącznego zużycia energii i wody dla tego

rodzaju zastawy stołowej.

Arkusz karty energetycznej zmywarki do naczyń dla gospodarstw domowych zgodnie z

dyrektywą UE 1016/2010 i 1059/2010:

INSTRUCTION MANUAL

DISHWASHER

KDI 4872

www.kernau.com

CONTENTS

1. SAFETY INFORMATION ........................................................................ 52

• Earthing Instructions ............................................................................................... 52

• Disposal ..................................................................................................................... 53

2. PRODUCT OVERVIEW ........................................................................... 54

3. USING YOUR DISHWASHER ............................................................... 55

• 3.1. Loading The Salt Into The Softener .......................................................... 55

• 3.2. Basket Used Tips ............................................................................................ 56

4. MAINTENANCE AND CLEANING ....................................................... 59

• 4.1. External Care ................................................................................................... 59

• 4.2. Internal Care .................................................................................................... 59

• 4.3. Caring For The Dishwasher .......................................................................... 62

5. INSTALLATION INSTRUCTION ........................................................... 63

• 5.1. About Power Connection ............................................................................... 63

• 5.2. Water Supply And Drain ............................................................................... 63

• 5.3. Connection Of Drain Hoses .......................................................................... 64

• 5.4. Position The Appliance ................................................................................... 65

• 5.5. Free Standing Installation .............................................................................. 66

• 5.6. Built-In Installation (for the integrated model) .......................................... 67

6. TROUBLESHOOTING TIPS ................................................................... 71

7. LOADING THE BASKETS ACCORDING TO EN50242 .................. 74

8. QUICK USER GUIDE .............................................................................. 76

9. USING YOUR DISHWASHER ................................................................ 77

• 9.1. Control Panel ................................................................................................... 77

• 9.2. Water Softener ................................................................................................. 79

• 9.3. Preparing And Loading Dishes ..................................................................... 80

• 9.4. Function Of The Rinse Aid And Detergent .............................................. 83

• 9.5. Filling The Rinse Aid Reservoir ................................................................. 84

• 9.6. Filling The Detergent Dispenser ................................................................... 85

10. PROGRAMMING THE DISHWASHER .............................................. 86

• 10.1. Wash Cycle Table ......................................................................................... 86

• 10.2. Starting A Cycle Wash ................................................................................. 87

• 10.3. Changing The Program Mid-cycle .............................................................. 87

• 10.4. Forget To Add A Dish ............................................................................... 87

11: ERROR CODES ...................................................................................... 89

12: TECHNICAL INFORMATION ............................................................. 90

• PRODUCT FICHE .................................................................................................. 91

NOTE:

• Reviewing the section on troubleshooting Tips will help you solve some common

problems by yourself.

• If you cannot solve the problems by yourself, please ask for help from a professional

technician.

• The manufacturer, following a policy of constant development and updating of the

product, may make modifications without giving prior notice.

• If lost or out-of-date, you can receive a new user manual from the manufacturer

or responsible vendor.

CHAPTER 1: SAFETY INFORMATION

WARNING:

When using your dishwasher, follow the precautions listed below:

• Installation and repair can only be carried out by a qualified technician

• This appliance is intended to be used in household and farm houses.

• This appliance can be used by children aged from 8 years and above and persons

with reduced physical, sensory or mental capabilities or lack of experience

and

knowledge if they have been given supervision or instruction concerning use

of the

appliance in a safe way and understand the hazards involved.

• Children shall not play with the appliance. Cleaning and user maintenance shall

not be done by children without supervision. (For EN60335-1) This appliance

is not intended for use by persons (including children ) with reduced physical,

sensory or mental capabilities, or lack of experience and knowledge, unless

they have been given supervision or instruction concerning use of the appliance

by a person responsible for their safety. (For IEC60335-1)

• Packaging material could be dangerous for children!

• This appliance is for indoor household use only. To protect against the risk

of electrical shock, do not immerse the unit, cord or plug in water or other liquid.

• Please unplug before cleaning and performing maintenance on the appliance.

• Use a soft cloth moistened with mild soap, and then use a dry cloth to wipe it again.

Earthing Instructions

• This appliance must be earthed. In the event of a malfunction or breakdown, earthing

will reduce the risk of an electric shock by providing a path of least resistance

of electric current. This appliance is equipped with an earthing conductor plug.

• The plug must be plugged into an appropriate outlet that is installed and earthed

in accordance with all local codes and ordinances.

• Improper connection of the equipment-earthing conductor can result in the risk

of an electric shock.

• Check with a qualified electrician or service representative if you are in doubt

whether the appliance is properly grounded.

• Do not modify the plug provided with the appliance; If it does not fit the outlet.

• Have a proper outlet installed by a qualified electrician.

• Do not abuse, sit on, or stand on the door or dish rack of the dishwasher.

• Do not operate your dishwasher unless all enclosure panels are properly in place.

• Open the door very carefully if the dishwasher is operating, there is a risk of water

squirting out.

• Do not place any heavy objects on or stand on the door when it is open. The appliance

could tip forward.

When loading items to be washed:

- Locate sharp items so that they are not likely to damage the door seal.

WARNING:

Knives and other utensils with sharp points must be loaded in the basket with their

points facing down or placed in a horizontal position.

• Some dishwasher detergents are strongly alkaline. They can be extremely dangerous

if swallowed. Avoid contact with the skin and eyes and keep children away from

the dishwasher when the door is open.

• Check that the detergent powder is empty after completion of the wash cycle.

• Do not wash plastic items unless they are marked “dishwasher safe” or the equivalent.

• For unmarked plastic items not so marked, check the manufacturer’s

recommendations.

• Use only detergent and rinse agents recommended for use in an automatic

dishwasher.

• Never use soap, laundry detergent, or hand washing detergent in your dishwasher.

• The door should not be left open, since this could increase the risk of tripping.

If the supply cord is damaged, it must be replaced by the manufacturer or its

service agent or a similarly qualified person in order to avoid a hazard.

• During installation, the power supply must not be excessively or dangerously bent

or flattened.

• Do not tamper with controls.

• The appliance needs to be connected to the main water valve using new hose sets.

Old sets should not be reused.

• To save energy, in stand by mode, the appliance will switch off automatically while

there is no any operation in 30 minutes .

• The maximum number of place settings to be washed is 10.

• The maximum permissible inlet water pressure is 1MPa.

• The minimum permissible inlet water pressure is 0.04MPa.

Disposal

• For disposing of package and the appliance please go to a recycling center. Therefore

cut off the power supply cable and make the door closing device unusable.

• Cardboard packaging is manufactured from recycled paper and should be disposed

in the waste paper collection for recycling.

• By ensuring this product is disposed of correctly, you will help prevent potential

negative consequences for the environment and human health, which could

otherwise be caused by inappropriate waste handling of this product.

• For more detailed information about recycling of this product, please contact your

local city office and your household waste disposal service.

• DISPOSAL: Do not dispose this product as unsorted municipal waste. Collection of

such waste separately for special treatment is necessary.

IMPORTANT:

To get the best performance from your dishwasher, read all operating instructions before

using it for the first time.

NOTE:

*Pictures are only for reference, different models may be different. Please prevail in kind.

CHAPTER 2: PRODUCT OVERVIEW

Top spray arm

Dispenser

Salt container

Lower spray arm

Filter assembly

Inner pipe

Cutlery rack

Lower basket

upper spray arm

Upper basket

Cup rack

CHAPTER 3: USING YOUR DISHWASHER

Before using your dishwasher:

NOTE:

Please check the section 1 “Water Softener” of Chapter 9. If you need to set the water

softener.

3.1. Loading The Salt Into The Softener

If your model does not have any water softener, you may skip this section. Always use

salt intended for dishwasher use.

The salt container is located beneath the lower basket and should be filled as explained

in the following:

WARNING:

• Only use salt specifically designed for dishwashers use!

Every other type of salt not specifically designed for dishwasher use, especially table

salt, will damage the water softener. In case of damages caused by the use of unsuitable

salt the manufacturer does not give any warranty nor is liable for any damages caused.

• Only fill with salt before running a cycle.

This will prevent any grains of salt or salty water, which may have been spilled, remaining

on the bottom of the machine for any period of time, which may cause corrosion.

Please follow the steps below for adding dishwasher salt:

Inside Outside

1. Set the water softener

2. Loading the salt Into the softener

3. Loading the basket

4. Fill the dispenser

1. Remove the lower basket and unscrew the reservoir cap.

2. Place the end of the funnel (supplied) into the hole and pour in about 1.5kg

of dishwasher salt.

3. Fill the salt container to its maximum limit with water, It is normal for a small

amount of water to come out of the salt container.

4. After filling the container, screw back the cap tightly.

5. The salt warning light will stop being after the salt container has been filled with

salt.

6. Immediately after filling the salt into the salt container, a washing program should

be started (We suggest to use a short program). Otherwise the filter system,

pump or other important parts of the machine may be damaged by salty water.

This is out of warranty.

NOTE:

• The salt container must only be refilled when the salt warning light ( ) in the

control panel comes on. Depending on how well the salt dissolves, the salt warning

light may still be on even though the salt container is filled.

• If there is no salt warning light in the control panel (for some Models), you can

estimate when to fill the salt into the softener by the cycles that the dishwasher has

run.

• If salt has spilled, run a soak or quick program to remove it.

3.2. Basket Used Tips

Adjusting the upper basket

Type: 1

The height of the upper basket can be easily adjusted to accommodate taller dishes

in either the upper or lower basket.

To adjust the height of the upper rack, follow these steps:

lower position

Pull out the upper basket.

Remove the upper basket.

Re-attach the upper basket to upper

or lower rollers.

upper position

Push in the upper basket.

Type: 2

1 2

To raise the upper basket , just lift

the upper basket at the center of

each side until the basket locks into

place in the upper position. It is not

necessary to lift the adjuster handle.

lift the To lower the upper basket ,

adjust handles on each side to

release the basket and lower it to

the lower position.

Folding back the cup shelves

To make room for taller items in the upper basket, raise the cup rack upwards. You can

then lean the tall glasses against it. You can also remove it when it is not required for use.

Folding back the rack shelves

The spikes of the lower basket are used for holding plates and a platter. They can be

lowered to make more room for large items.

raise upwards fold backwards

CHAPTER 4: MAINTENANCE AND CLEANING

4.1. External Care

The door and the door seal

Clean the door seals regularly with a soft damp cloth to remove food deposits. When

the dishwasher is being loaded, food and drink residues may drip onto the sides of the

dishwasher door. These surfaces are outside the wash cabinet and are not accessed by

water from the spray arms. Any deposits should be wiped off before the door is closed.

The control panel

If cleaning is required, the control panel should be wiped with a soft damp cloth only.

WARNING:

To avoid penetration of water into the door lock and electrical components, do not use

a spray cleaner of any kind.

Never use abrasive cleaners or scouring pads on the outer surfaces because they may

scratch the finish. Some paper towels may also scratch or leave marks on the surface.

4.2. Internal Care

Filtering system

The filtering system in the base of the wash cabinet retains coarse debris from the washing

cycle. The collected coarse debris may cause the filters to clog. Check the condition of

the filters regularly and clean them if necessary under running water.

Follow the steps below to clean the filters in the wash cabinet.

*Pictures are only for reference, different models of the filtering system and spray

arms may be different.

WARNING:

• Do not over tighten the filters. Put the filters back in sequence securely, otherwise

coarse debris could get into the system and cause a blockage.

• Never use the dishwasher without filters in place. Improper replacement of the

filter may reduce the performance level of the appliance and damage dishes and

utensils.

1 2

Hold the coarse filter and rotate it

anticlockwise to unlock the filter.

Lift the filter upwards and out of

the dishwasher.

3 4

The fine filter can be pulled off the

bottom of the filter assembly.

The coarse filter can be detached

from the main filter by gently

squeezing the tabs at the top and

pulling it away.

Larger food remnants can be

cleaned by rinsing the filter under

running water.

For a more thorough clean, use a

soft cleaning brush.

Reassemble the filters in the reverse

order of the disassembly, replace the

filter insert, and rotate clockwise to

the close arrow.

Main filter

Fine filter

Coarse filter

Open

Spray arms

It is necessary to clean the spray arms regularly for hard water chemicals will clog the

spray arm jets and bearings.

To clean the spray arms, follow the instructions below:

Wash the arms in soapy and warm

water and use a soft brush to clean

the jets. Replace them after rinsing

them thoroughly.

To remove the lower spray arm, pull

out the spray arm upward.

To remove the upper spray arm,

hold the nut in the center still and

rotate the spray arm counterclockwise

to remove it.

4.3. Caring For The Dishwasher

Frost precaution

Please take frost protection measures on the dishwasher in winter. Every time after

washing cycles, please operate as follows:

• Cut off the electrical power to the dishwasher at the supply source.

• Turn off the water supply and disconnect the water inlet pipe from the water valve.

• Drain the water from the inlet pipe and water valve (Use a pan to gather the water).

• Reconnect the water inlet pipe to the water valve.

• Remove the filter at the bottom of the tub and use a sponge to soak up water in the

sump.

After every wash

After every wash, turn off the water supply to the appliance and leave the door slightly

open so that moisture and odors are not trapped inside.

Remove the plug

Before cleaning or performing maintenance, always remove the plug from the socket.

No solvents or abrasive cleaning

To clean the exterior and rubber parts of the dishwasher, do not use solvents or abrasive

cleaning products. Only use a cloth with warm soapy water.

To remove spots or stains from the surface of the interior, use a cloth dampened with

water an a little vinegar, or a cleaning product made specifically for dishwashers.

When not in use for a longtime

It is recommend that you run a wash cycle with the dishwasher empty and then remove

the plug from the socket, turn off the water supply and leave the door of the appliance

slightly open. This will help the door seals to last longer and prevent odors from forming

within the appliance.

Moving the appliance

If the appliance must be moved, try to keep it in the vertical position. If absolutely

necessary, it can be positioned on its back.

Seals

One of the factors that cause odours to form in the dishwasher is food that remains trapped

in the seals. Periodic cleaning with a damp sponge will prevent this from occurring.

WARNING:

Electrical Shock Hazard

Disconnect electrical power before installing dishwasher. Failure to do so could result

in death or electrical shock.

ATTENTION:

The installation of the pipes and electrical equipments should be done by professionals.

5.1. About Power Connection

WARNING:

For personal safety:

• Do not use an extension cord or an adapter plug with this appliance.

• Do not, under any circumstances, cut or remove the earthing connection from

the power cord.

Electrical requirements

Please look at the rating label to know the rating voltage and connect the dishwasher

to the appropriate power supply. Use the required fuse 10A/13A/16A, time delay fuse

or circuit breaker recommended and provide separate circuit serving only this appliance.

Electrical connection

Ensure the voltage and frequency of the power being corresponds to those on the rating

plate. Only insert the plug into an electrical socket which is earthed properly. If the

electrical socket to which the appliance must be connected is not appropriate for the

plug, replace the socket, rather than using a adaptors or the like as they could cause

overheating and burns.

NOTE:

Ensure that proper earthing exists before use.

5.2. Water Supply And Drain

Cold water connection

Connect the cold water supply hose to a threaded 3/4(inch) connector and make sure that

it is fastened tightly in place. If the water pipes are new or have not been used f xtended

period of time, let the water run to make sure that the water is clear. This precaution is

needed to avoid the risk of the water inlet to be blocked and damage the appliance.

CHAPTER 5: INSTALLATION INSTRUCTION

About the safety supply hose

The safety supply hose consists of the double walls. The hose’s system guarantees

its intervention by blocking the flow of water in case of the supply hose breaking and

when the air space between the supply hose itself and the outer corrugated hose is full

of water.

WARNING:

A hose that attaches to a sink spray can burst if it is installed on the same water line

as the dishwasher. If your sink has one, it is recommended that the hose be disconnected

and the hole plugged.

How to connect the safety supply hose:

• Pull The safety supply hoses completely out from storage compartment located

at rear of dishwasher.

• Tighter the screws of the safety supply hose to the faucet with thread 3/4inch.

• Turn water fully on before starting the dishwasher.

How to disconnect the safety supply hose:

• Turn off the water.

• Unscrew the safety supply hose from the faucet.

5.3. Connection Of Drain Hoses

Insert the drain hose into a drain pipe with a minimum diameter of 4 cm, or let it run

into the sink, making sure to avoid bending or crimping it. The height of drain pipe must

be less than 1000mm. The free end of the hose must not be immersed in water to avoid

the back flow of it.

NOTE:

Please securely fix the drain hose in either position A or position B.

safety supply hose

ordinary supply hose

How to drain excess water from hoses

If the sink is 1000 higher from the floor, the excess water in hoses cannot be drained

directly into the sink. It will be necessary to drain excess water from hoses into

a bowl or suitable container that is held outside and lower than the sink.

Water outlet

Connect the water drain hose. The drain hose must be correctly fitted to avoid water

leaks. Ensure that the water drain hose is not kinked or squashed.

Extension hose

If you need a drain hose extension, make sure to use a similar drain hose. It must be

no longer than 4 meters; otherwise the cleaning effect of the dishwasher could be reduced.

Syphon connection

The waste connection must be at a height less than 100 cm (maximum) from the

bottom of the dish. The water drain hose should be fixed .

5.4. Position The Appliance

Position the appliance in the desired location. The back should rest against the wall

behind it, and the sides, along the adjacent cabinets or walls. The dishwasher is equipped

with water supply and drain hoses that can be positioned either to the right or the left

sides to facilitate proper installation.

Levelling the appliance

Once the appliance is positioned for levelling, the height of the dishwasher may be altered

via adjustment of the screwing level of the feet.In any case,the appliance should not be

inclined more than 2°.

MAX 1000mm

Counter

Drain hose

Back of dishwasher

Water Inlet

Drain Pipe

Mains Cable

NOTE:

Only apply to the free standing dishwasher.

5.5. Free Standing Installation

Fitting between existing carbinets

he height of the dishwasher, 845 mm, has been designed

in order to allow the machine to be fitted between existing

cabinets of the same height in modern fitted kitchens. The

feet can be adjusted so that correct height is reached. The

laminated top of the machine does not require any particular

care since it is heatproof, scratchproof and stainproof.

Underneath existing work top

(When fitting beneath a work top) In most modern fitted

kitchens there is only one single work top under which

cabinets and electrical appliances are fitted. In this case

remove the work top of the dishwasher by unscrewing the

screws under the rear edge of the top (a).

ATTENTION:

After removing the work top, the screws must be screwed again under the rear edge

of the top (b).

The height will then be reduced to 815 mm, as scheduled by the International Regulations

(ISO) and the dishwasher will fit perfectly under the kitchen working top

5.6. Built-In Installation (for the integrated model)

Step 1. Selecting the best location for the dishwasher

The installation position of dishwasher should be near the existing inlet and drain hoses

and power cord.

Illustrations of cabinet dimensions and installation position of the dishwasher.

• Less than 5 mm between the top of dishwasher and cabinet and the outer door

aligned to cabinet.

• If dishwasher is in stalled at the corner of the cabinet, there should be some

space when the door is opened.

NOTE:

Depending on where your electrical

outlet is, you may need to cut a hole in

the opposite cabinet side.

90 °

580mm

820mm

100

Electrical, drain

line entrances

and water supply

Space between cabinetSpace between cabinet

bottom and floorbottom and floor

600 mm( for 60cm model )

450

mm (for 45cm model )

CabinetDishwasher

Door of

dishwasher

Minimum space

of 50mm

Step 2. Aesthetic panel’s dimensions and installation

The aesthetic wooden panel could be processed according to the installation drawings.

Semi-integrated model

Magical paster A and magical paster B be disjoinedon ,magical paster A on the

aesthetic wooden panel and felted magical paster B of the outer door of dishwasher

(see figure A).

After positioning of the panel, fix the panel onto the outer door by screws and bolts

(See figure B).

Full-integrated model

Install the hook on the aesthetic wooden panel and put the hook into the slot of the outer

door of dishwasher (see figure A).

After positioning of the panel , fix the panel onto the outer door by screws and bolts

(See figure B).

Magical paster

2. Pin up the four long screws

1. Take away the four short screws

2. Pin up the four long screws

1. Take away the four short screws

Step 3. Tension adjustment of the door spring

• The door springs are set at the factory

to the proper tension for the outer door.

If aesthetic wooden panel are installed, you

will have to adjust the door spring tension.

Rotate the adjusting screw to drive the

adjustor to strain or relax the steel cable.

• Door spring tension is correct when the

door remains horizontal in the fully opened

position, yet rises to a close with the slight

lift of a finger.

Step 4. Dishwasher installation steps

• Affix the condensation strip under the work surface of cabinet. Please ensure the

condensation strip is flush with edge of work surface. (Step 2)

• Connect the inlet hose to the cold water supply.

• Connect the drain hose.

• Connect the power cord.

• Place the dishwasher into position. (Step 4)

• Level the dishwasher. The rear food can be adjusted from the front of the dishwasher

by turning the Philips screw in the middle of the base of dishwasher use an Philips

screw . To adjust the front feet, use a flat screw driver and turn the front feet until

the dishwasher is level. (Step 5 to Step 6).

• Install the furniture door to the outer door of the dishwasher. (Step 7 to Step 10)

• Adjust the tension of the door springs by using an Allen key turning in a clockwise

motion to tighten the left and right door springs. Failure to do this could cause

damage to your dishwasher. (Step 11)

• The dishwasher must be secured in place. There are two ways to do this:

1. Normal work surface: Put the installation hook into the slot of the side plane and

secure it to the work surface with the wood screws.

2. Marble or granite work top: Fix the side with Screw.

Step 5. Levelling the dishwasher

Dishwasher must be level for proper dish rack operation and wash performance.

• Place a spirit level on door and rack track inside the tub as shown to check that the

dishwasher is level.

• Level the dishwasher by adjusting the three levelling legs individually.

• When level the dishwasher, please pay attention not to let the dishwasher tip over.

DOWN

Check level

front to back

Check level

side to side

NOTE:

The maximum adjustment height of the feet is 50 mm.

CHAPTER 6: TROUBLESHOOTING TIPS

Before Calling For Service

Reviewing the charts on the following pages may save you from calling for service.

PROBLEM POSSIBLE CAUSES WHAT TO DO

Dishwasher doesn’t start.

Fuse blown, or the circuit break

tripped.

Replace fuse or reset circuit

breaker. Remove any other

appliances sharing the same

circuit with the dishwasher.

Power supply is not turned on.

Make sure the dishwasher is

turned on and the door is closed

securely. Make sure the power

cord is properly plugged into the

wall socket.

Water pressure is low.

Check that the water supply is

connected properly and the water

is turned on.

Door of dishwasher not

properly closed.

Make sure to close the door

properly and latch it.

Water not pumped form

dishwasher.

Twisted or trapped drain hose. Check the drain hose.

Filter clogged. Check coarse the filter.

Kitchen sink clogged.

Check the kitchen sink to make

sure it is draining well. If the

problem is the kitchen sink

that is not draining , you may

need a plumber rather than

a serviceman for dishwashers.

Suds in the tub.

Wrong detergent.

Use only the special dishwasher

detergent to avoid suds. If this

occurs, open the dishwasher and

let suds evaporate. Add 1 gallon

of cold water to the bottom of the

dishwasher. Close the dishwasher

door, then select any cycle.

Initially, the dishwasher will drain

out the water. Open the door

after draining stage is complete

and check if the suds have

disappeared. Repeat if necessary.

Spilled rinse-aid.

Always wipe up rinse-aid spills

immediately.

Stained tub interior.

Detergent with colourant

may have been used.

Make sure that the detergent

has no colourant.

White film on inside

surface.

Hard water minerals.

To clean the interior,

use a damp sponge with

dishwasher detergent and wear

rubber gloves. Never use any

other cleaner than dishwasher

detergent otherwise, it may

cause foaming or suds.

There are rust stains on

cutlery.

The affected items are not

corrosion resistant.

Avoid washing items that are

not corrosion resistant in the

dishwasher.

A program was not run after

dishwasher salt was added.

Traces of salt have gotten

into the wash cycle.

Always run a wash program

without any crockery after

adding salt. Do not select the

Turbo function (if present),

after adding dishwasher salt.

The lid of the softer is loose.

Check the softener lid is

secure.

Knocking noise in the

dishwasher.

A spray arm is knocking

against an item in a basket.

Interrupt the program and

rearrange the items which are

obstructing the spray arm.

Rattling noise in the

dishwasher.

Items of crockery are loose

in the dishwasher.

Interrupt the program and

rearrange the items of crockery.

Knocking noise in the

water pipes.

This may be caused

by on-site installation or the

cross-section of the piping.

This has no influence on the

dishwasher function. If in

doubt, contact a qualified

plumber.

The dishes are not clean.

The dishes were not loaded

correctly.

See Chapter 7 “Preparing And

Loading Dishes”.

The program was not

powerful enough.

Select a more intensive

program.

Not enough detergent was

dispensed.

Use more detergent, or change

your detergent.

Not enough detergent was

dispensed.

Rearrange the items so that the

spray can rotate freely.

The filter combination is not

clean or is not correctly fitted

in the base of wash cabinet.

This may cause the spray

arm jets to get blocked.

Clean and/or fit the filter

correctly. Clean the spray arm

jets.

Cloudiness on glassware.

Combination of soft water

and too much detergent.

Use less detergent if you have

soft water and select a shorter

cycle to wash the glassware

and to get them clean.

White spots appear on

dishes and glasses.

Hard water area can cause

limescale deposits.

Add more detergent.

Black or grey marks on

dishes.

Aluminium utensils have

rubbed against dishes.

Use a mild abrasive cleaner to

eliminate those marks.

Detergent left in dispenser.

Dishes block detergent

dispenser.

Re-loading the dishes properly.

The dishes aren’t drying.

Improper loading.

Load the dishwasher as

suggested in the directions.

Dishes are removed too soon.

Do not empty your dishwasher

immediately after washing.

Open the door slightly so that

the steam can come out. Take

out the dishes until the inside

temperature is safe to touch.

Unload the lower basket first

to prevent the dropping water

from the upper basket.

Wrong program has been

selected.

With a short program, the

washing temperature is

lower, decreasing cleaning

performance. Choose

a program with a long washing

time.

Use of cutlery with

a low-quality coating.

Water drainage is more difficult

with these items. Cutlery or

dishes of this type are not

suitable for washing in the

dishwasher.

CHAPTER 7: LOADING THE BASKETS ACCORDING TO EN50242

Upper basket:

Lower basket:

Cups

Small serving bowl

Saucers

Medium serving bowl

Glasses

Item

Large serving bowl

Number

Dessert dishes

Dinner plates

Soup plates

Item

Oval platter

Number

8 7

8 9

8 6

1 32 6444 5 7 8

Soup spoons

Forks

Knives

Teaspoons

Dessert spoons

Serving spoons

Serving forks

Item

Gravy ladles

Number

Cutlery rack:

Information for comparability tests in

accordance with EN 50242:

• Capacity: 10 place settings

• Position of the upper basket:lower position

• Program: ECO

• Rinse aid setting: 6

• Softener setting: H3

Cutlery basket could be have 2 positions:

Position one: lift the left basket up, the left basket is

sideling.

Position two: adjust the left basket to

lower position, and the left basket is

flat.

CHAPTER 8: QUICK USER GUIDE

Please read the corresponding content on the instruction manual for detailed

operating method.

Removing the larger residue on the

cutlery

Filling the dispenser

Inside

Loading the baskets

Selecting a program and running

the dishwasher

Outside

Install the dishwasher

(Please check the section 5 “INSTALLATION INSTRUCTION ”

of PART Ⅰ: Generic Version.)

CHAPTER 9: USING YOUR DISHWASHER

9.1. Control Panel

1 9 6

2 3 4 5

OPERATION (BUTTON)

Power

Press this button to turn on your

dishwasher. When pressing this button,

corresponding indicator will be lit.

Program

Press this button to select the appropriate

washing program, the selected program

indicator will be lit.

ALL IN 1

For normally soiled loads, use

multi functional detergent.

When pressing this button,

corresponding indicator will be lit.

Alt

Press the button to select either upper

basket or lower basket loaded, and the

response indicators ( ) will be lit.

Delay

Press the Delay button to increase the

delay start time. Delay a cycle for up

to 24 hours in one-hour increments.

After setting the delay time, press the

Start/Pause button to start.

Display

Alt indicator

Upper

When you select Upper,only the

upper rack nozzle is activated.

The lower nozzle will not

operate.

Alt indicator

Lower

When you select Lower,

only the lower rack nozzle is

activated. The upper nozzle will

not operate.

Warning Indicator

Rinse Aid

If the or is lit, it means

the dishwasher is low on

dishwasher rinse aid and

requires a refill.

Salt

If the indicator is lit, it means

the dishwasher is low on

dishwasher salt and needs to be

refilled.

Water Faucet

If the indicator is lit, it means

the water faucet closed.

Program Indicator

Auto

For lightly, normally or heavily

soiled crockery with or without

dried-on food.

Intensive

Heavily soiled items include

pots and pans. With dried on

food.

Normal

For normally soiled loads, such

as pots, plates, glasses and

lightly soiled pans.

ECO

This is standard program,

it is suitable to clean normally

soiled tableware and it is the

most efficient program in terms

of its combined energy and

water consumption for that type

of tableware.

Glass

For lightly soiled crockery and

glass.

90 Min

For normally soiled loads that

need quick wash.

Rapid

A shorter wash for lightly soiled

loads that do not need drying.

Display

To show the reminding time,

delay time, error code etc.

ECO

9.2. Water Softener

The water softener must be set manually, using the water hardness dial.

The water softener is designed to remove minerals and salts from the water, which

would have a detrimental or adverse effect on the operation of the appliance.

The more minerals there are, the harder your water is.

The softener should be adjusted according to the hardness of the water in your area.

Your local Water Authority can advise you on the hardness of the water in your area.

Adjusting salt consumption

The dishwasher is designed to allow for adjustment in the amount of salt consumed

based on the hardness of the water used. This is intended to optimise and customise the

level of salt consumption.

Please follow the steps below for adjustment in salt consumption.

• Switch on the appliance.

• Press the Program button for more than 5 seconds to start the water softener set

model within 60 seconds after the appliance was switched on.

• Press the Program button to select the proper set according to your local

environment, the sets will change in the following sequence:

H1->H2->H3->H4->H5->H6

• Press the Power button to end the set up model.

WATER HARDNESS

lMmol German dH French fH British Clarke

Water softener

level

Salt consumption

(gram/cycle)

0-0,94 0-5 0-9 0-6 H1 0

1,0-2,0 6-11 10-20 7-14 H2 9

2,1-3,0 12-17 21-30 15-21 H3 12

3,1-4,0 18-22 31-40 22-28 H4 20

4,1-6,0 23-34 41-50 29-42 H5 30

6,1-9,8 35-55 51-60 43-69 H6 60

1°dH=1.25°Clarke=1.78 °fH=0.178mmol/l

The manufactory setting: H3

Contact your local water board for information on the hardness of your water supply.

NOTE:

Please check the chapter 3 “Loading The Salt Into The Softener” your dishwasher lacks

salt.

NOTE:

If your model does not have any water softener, you may skip this section.

WATER SOFTENER

The hardness of the water varies from place to place. If hard water is used in the

dishwasher, deposits will form on the dishes and utensils.

The appliance is equipped with a special softener that uses a salt container specifically

designed to eliminate lime and minerals from the water.

9.3. Preparing And Loading Dishes

• Consider buying utensils which are identified as dishwasher-proof.

• For particular items, select a program with the lowest possible temperature.

• To prevent damage, do not take glass and cutlery out of the dishwasher immediately

after the program has ended.

For washing the following cutlery/dishes

Are not suitable:

• Cutlery with wooden, horn china or mother-of-pearl handles.

• Plastic items that are not heat resistant.

• Older cutlery with glued parts that are not temperature resistant.

• Bonded cutlery items or dishes.

• Pewter or cooper items.

• Crystal glass.

• Steel items subject to rusting.

• Wooden platters.

• Items made from synthetic fibres.

Are of limited suitability:

• Some types of glasses can become dull after a large number of washes.

• Silver and aluminum parts have a tendency to discolour during washing.

• Glazed patterns may fade if machine washed frequently.

Recommendations for loading the dishwasher

Scrape off any large amounts of leftover food. Soften remnants of burnt food in pans.

It is not necessary to rinse the dishes under running water

For best performance of the dishwasher, follow these loading guidelines.

(Features and appearance of baskets and cutlery baskets may vary from your model.)

Place objects in the dishwasher in following way:

• Items such as cups, glasses, pots/pans, etc. are faced downwards.

• Curved items, or ones with recesses, should be loaded aslant so that water can run

off.

• All utensils are stacked securely and can not tip over.

• All utensils are placed in the way that the spray arms can rotate freely during

washing.

• Load hollow items such as cups, glasses, pans etc. With the opening facing

downwards so that water cannot collect in the container or a deep base.

• Dishes and items of cutlery must not lie inside one another, or cover each other.

• To avoid damage, glasses should not touch one another.

• The upper basket is designed to hold more delicate and lighter dishware such

as glasses, coffee and tea cups.

• Long bladed knives stored in an upright position are a potential hazard!

• Long and/or sharp items of cutlery such as carving knives must be positioned

horizontally in the upper basket.

• Please do not overload your dishwasher. This is important for good results and for

reasonable consumption of energy.

NOTE:

Very small items should not be washed in the dishwasher as they could easily

fall out of the basket.

Removing the dishes

To prevent water dripping from the upper basket into the lower basket, we recommend

that you empty the lower basket first, followed by the upper basket.

WARNING:

Items will be hot!

To prevent damage, do not take glass and cutlery out of the dishwasher

for around 15 minutes after the program has ended.

Loading the upper basket

The upper basket is designed to hold more

delicate and lighter dishware such as

glasses, coffee and tea cups and saucers,

as well as plates, small bowls and shallow

pans (as long as they are not too dirty).

Position the dishes and cookware so that they

will not get moved by the spray of water.

Loading the lower basket

We suggest that you place large items and the

most difficult to clean items are to be placed

into the lower basket: such as pots, pans,

lids, serving dishes and bowls, as shown

in the figure below. It is preferable to place

serving dishes and lids on the side of the

racks in order to avoid blocking the rotation

of the top spray arm. The maximum diameter

advised for plates in front of the detergent

dispenser is of 19 cm, this not to hamper the

opening of it.

Loading the cutlery basket

Cutlery should be placed in the cutlery rack separately from each other in the appropriate

positions, and do make sure the utensils do not nest together, this may cause bad

performance.

WARNING:

Do not let any item extend through the bottom.

Always load sharp utensils with the sharp point down!

For the best washing effect, please load the baskets refer to standard loading options

on chapter 7 „LOADING THE BASKETS ACCORDING TO EN50242”.

9.4. Function Of The Rinse Aid And Detergent

The rinse aid is released during the final rinse to prevent water from forming droplets

on your dishes, which can leave spots and streaks. It also improves drying by allowing

water to roll off the dishes. Your dishwasher is designed to use liquid rinse aids.

WARNING:

Only use branded rinse aid for dishwasher. Never fill the rinse aid dispenser with any

other substances (e.g. Dishwasher cleaning agent, liquid detergent). This would damage

the appliance.

When to refill the rinse aid dispenser

Unless the rinse-aid warning light on the control panel is on, you can always estimate

the amount from the color of the optical level indicator located next to the cap. When

the rinse-aid container is full, the indicator will be fully dark. The size of the dark

dot decreases as the rinse-aid diminishes. You should never let the rinse aid level be less

than 1/4 full.

As the rinse aid diminishes, the size of the black dot on the rinse aid level indicator

changes, as illustrated below.

Function of detergent

The chemical ingredients that compose the detergent are necessary to remove, crush

and dispense all dirt out of the dishwasher. Most of the commercial quality detergents

are suitable for this purpose.

WARNING:

Proper Use of Detergent:

• Use only detergent specifically made for dishwashers use. Keep your detergent

fresh and dry.

• Don’t put powdered detergent into the dispenser until you are ready to wash dishes.

Dishwasher detergent is corrosive!

Keep dishwasher detergent out of the reach of

children.

Full

3/4 full 1/2 full 1/4 full

Empty

9.5. Filling The Rinse Aid Reservoir

Adjusting the rinse aid reservoir

The rinse aid reservoir has six settings. Both the recommended

setting and the factory setting is “4”. If the dishes are not drying

properly or are spotted, adjust the dial to the next higher number

until your dishes are spot-free. Reduce it if there are sticky whitish

stains on your dishes or a bluish film on glassware or knife blades.

Replace the cap by inserting it

aligned with "open" arrow and

turning it to the closed (right) arrow.

Carefully pour in the rinse-aid into

its dispenser, whilst avoiding it to

overflow.

NOTE:

Clean up any spilled rinse aid with

an absorbent cloth to avoid

excessive foaming during the next

wash.

1 2

To open the dispenser, turn the cap

to the "open" (left) arrow and lift

it out.

Rinse-Aid indicator

1 2

Push latch to open

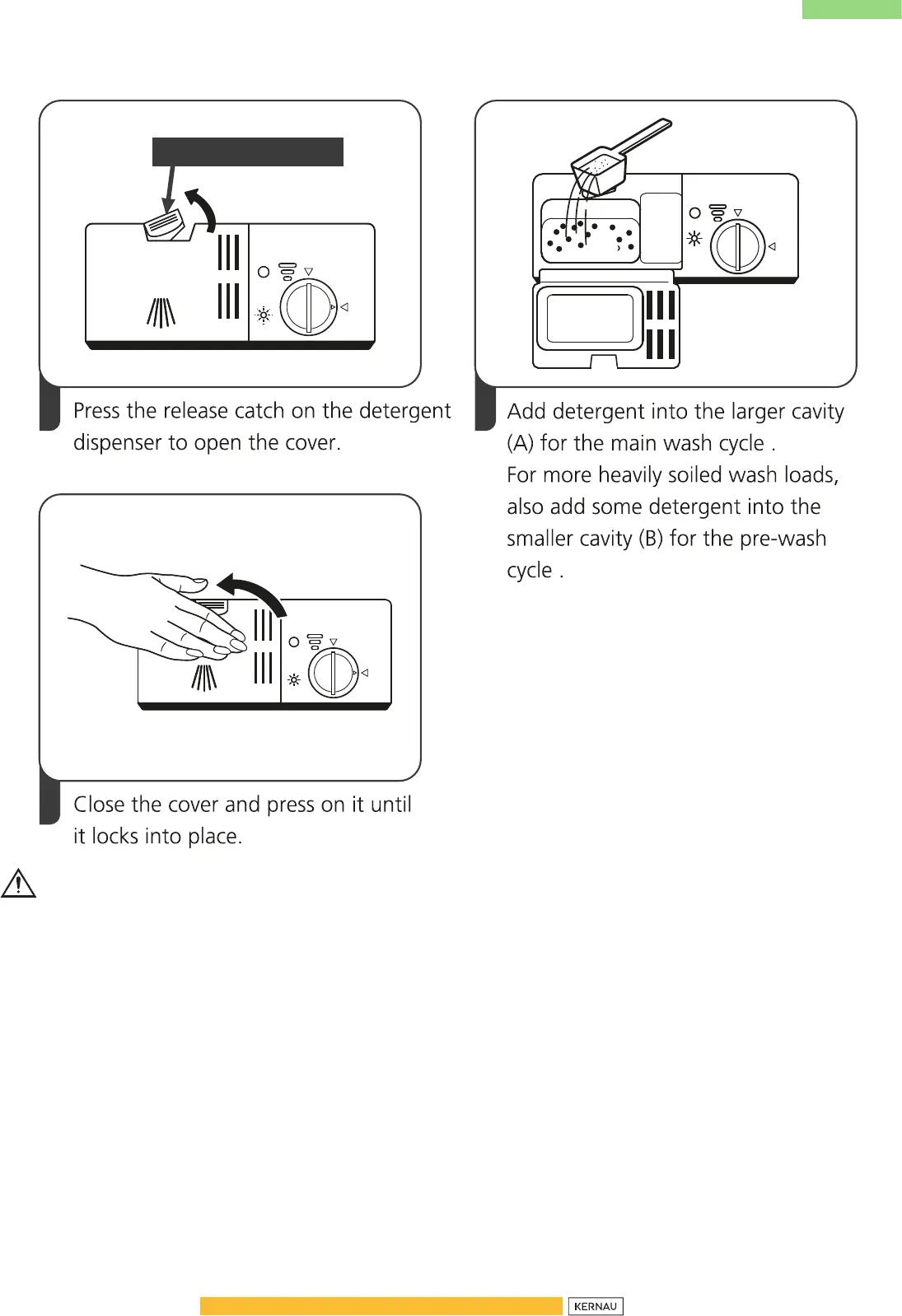

9.6. Filling The Detergent Dispenser

NOTE:

• Be aware that depending on the soiling of water, setting may be different.

• Please observe the manufacturer’s recommendations on the detergent packaging.

PROGRAM Description Of Cycle Detergent Pre/Main

Running

Time (min)

Energy (Kwh) Water L Rinse Aid

AUTO

Pre-wash (45℃)

Autowash (45-55℃)

Rinse

Rinse (65℃)

Drying

3/22g (Or 3 in 1) 150 0.9~1.3 9.5~13 Yes

Intensive

Pre-wash (50℃)

Wash (60℃)

Rinse

Rinse (70℃)

Drying

3/22g (Or 3 in 1) 170 1.4 15.5 Yes

Normal

Pre-wash (45℃)

Wash (55℃)

Rinse

Rinse (65℃)

Drying

3/22g (Or 3 in 1) 180 1.1 12 Yes

ECO EN 50242

Pre-wash

Wash (45℃)

Rinse (65℃)

Drying

3/22g (Or 3 in 1) 195 0.74 8 Yes

90 MIN

Wash (65℃)

Rinse (65℃)

Drying

25g (Or 3 in 1) 90 1.15 11.5 Yes

Glass

Pre-wash

Wash (40℃)

Rinse

Rinse (60℃)

Drying

3/22g (Or 3 in 1) 125 0.75 12 Yes

Rapid

Wash (45℃)

Rinse (50℃)

Rinse (55℃)

20g 30 0.7 10 No

CHAPTER 10: PROGRAMMING THE DISHWASHER

10.1. Wash Cycle Table

The table below shows which programs are best for the levels of food residue on them

and how much detergent is needed. It also show various information about the programs.

NOTE:

ECO EN 50424: This program is the test cycle. The information for comparability test

in accordance with EN 50242.

ECO

10.2. Starting A Cycle Wash

• Draw out the lower and upper basket, load the dishes and push them back.

It is commended to load the lower basket first, then the upper one.

• Pour in the detergent.

• Insert the plug into the socket. The power supply refer to last page ”Product fiche”.

Make sure that the water supply is turned on to full pressure.

• Open the door, Press the Power button.

• Choose a program, the response light will turn on. Then close the door,

the dishwasher will start its cycle.

10.3. Changing The Program Mid-cycle

A wash cycle can only be changed if it has been running for a short time otherwise,

the detergent may have already been released and the dishwasher may have already

drained the wash water. If this is the case, the dishwasher needs to be reset and the

detergent dispenser must be refilled.

To reset the dishwasher, follow the instructions below:

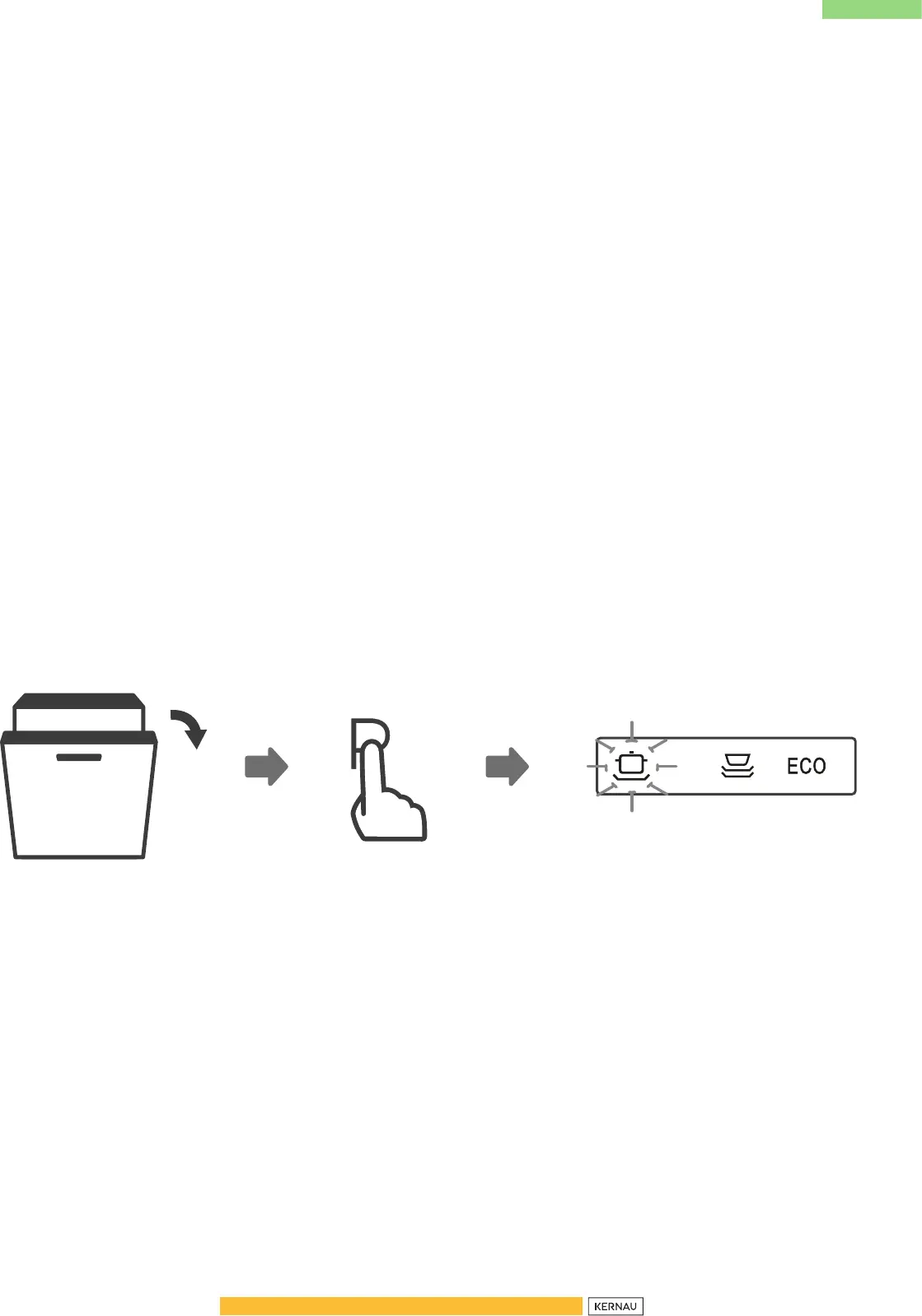

1. Open the door a little to stop the dishwasher, after the spray arm stop working,

you can open the door completely.

2. Press Program button more than three seconds the machine will be in stand by state.

3. You can change the program to the desired cycle setting.

10.4. Forget To Add A Dish

A forgotten dish can be added any time before the detergent dispenser opens.

If this is the case, follow the instructions below:

1. Open the door a little to stop the washing.

2. After the spray arms stop working, you can open the door completely.

3. Add the forgotten dishes.

4. Close the door.

5. The dishwasher will start running again.

3 sec

WARNING:

It is dangerous to open the door mid-cycle, as hot steam may scald you.

The Indicator lamp will be lit up during the washing program, then

blink for 5 minutes and extinguished on the end of the program.

WARNING:

If overflow occurs, turn off the main water supply before calling a service.

If there is water in the base pan because of an overfill or small leak, the water should

be removed before restarting the dishwasher.

CHAPTER 11: ERROR CODES

If there is a malfunction, the dishwasher will display error codes to identify these:

Codes Meanings Possible Causes

E1 Longer inlet time.

Faucets is not opened,

or water intake is

restricted, or water pressure

is too low.

Not reaching required

temperature.

Malfunction of heating

element.

E4 Overflow.

Some element

of dishwasher leaks.

Failure of orientation

of distributary valve.

Open circuit or break

of distributary valve.

Keep pressing a button

more than 30 seconds.

Water or something on the

button.

CHAPTER 12: TECHNICAL INFORMATION

550mm

1150mm

448mm

815mm

PRODUCT FICHE

Manufacturer

KERNAU

Type / Description

KDI 4872

Standard place settings

Energy efficiency class

(1)

A++

Annual energy consumption

(2)

211 kWh

Energy consumption of the standard cleaning cycle

0.74 kWh

Power consumption of off-mode

0.45 W

Power consumption of left-on mode

0.49 W

Annual water consumption

(3)

2240 L

Drying efficiency class

(4)

Standard cleaning cycle

(5)

ECO 45℃

Program duration of the standard cleaning cycle

195 min

Noise level

44 dB

Mounting

BUILT-IN

Could be built-in

YES

Power consumption

1760-2100 W

Rated voltage / frequency

220-240V /50Hz

Water pressure (flow pressure)

0.04.-1.0MPa=0.4-10 bar

A + + + (highest efficiency) to D (lowest efficiency).

Energy consumption based on 280 standard cleaning cycles using cold water fill and

the consumption of the low power modes. Actual energy consumption will depend

on how the appliance is used.

Water consumption based on 280 standard cleaning cycles. Actual water consumption

will depend on how the appliance is used.

A (highest efficiency) to G (lowest efficiency).

This program is suitable for cleaning soiled normally soiled tableware and that it is the

most efficient program in terms of its combined energy and water consumption for that

type of tableware.

Sheet of household dishwasher according to EU Directive 1016/2010 & 1059/2010:

Produktspecifikationer

Varumärke:	Kernau
Kategori:	Diskmaskin
Modell:	KDI 4872
Inbyggd display:	Nej
Bredd:	448 mm
Djup:	550 mm
Höjd:	815 mm
Årlig energiförbrukning:	211 kWh
Energieffektivitetsklass (gammal):	A++
Antal tvättprogram:	7
Sköljmedelsindikator:	Ja
Multitab-alternativ:	Ja
Antal temperaturinställningar:	7
AquaStop-funktion:	Ja
Energiförbrukning per cykel:	0.74 kWh
Årlig vattenförbrukning:	2240 l
Temperatur (max):	65 ° C
Kontrolltyp:	Knappar
Djup med öppen dörr:	1150 mm
AC-inspänning:	220 - 240 V
Apparatens placering:	Helt integrerad
Växelström Frekvens:	50 hz
Energieffektivitetsskalning:	A+++ till D
Ljudnivå Lc IEC:	44 dB
Dörr färg:	Vit
Fördröjd start timer:	Ja
Fördröjd start:	24 h
Vattenförbrukning per omgång:	8 l
Återstående tidindikering:	Nej
Periodlängd:	195 min
Alarm:	Ja
Torkklass:	A
Antal kuvert:	10 kuvert
Diskmaskinsprogram:	Auto, Eco 45°C, Glass/delicate, Intensive 60°C, Normal
Halv-belastning:	Ja
Salt-indikator:	Ja
Produktens storlek:	Slimline (45 cm)
Wi-Fi-styrning:	Nej
