Installationsanleitung
Verstellbares Balkonmontage-Kit
DE EN
Version: 1.2 / 240109

KK T KOLB E Küche nte ch nik G mb H & Co. KG
Ohmstraße 17 | D-96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de
Gliederung
1. Produkteinführung 1
2. Installationswerkzeuge 1
3. Komponenten 2
4. Installationsanleitung 3
4.1 Montage Balkonhaken 3
4.2 Montage L-Verbindungsstück 4
4.3 Montage verstellbare Verstrebung 4
4.4 Montage quadratisches Basisstück 5
4.5 Montage komplettes Balkon-Kit 6
Anhang: Installationsanleitung 0° Balkon-Montage-Kit 9
5. Installationshinweise 13
5.1 Sicherheitsvorkehrungen 13
5.2 Verbindungselemente aus Edelstahl Hinweise 13
5.3 Hinweise nach Beendigung der Arbeit 13

1
1. Produkteinführung
Mit dem Balkonmontagekit können Solarmodule am Balkongeländer auf-
gehängt werden. Es ist eine robuste und einfache PV-Montagelösung für
Wohnprojekte. Das Hauptmaterial dieser Montagestruktur ist die Aluminium-
legierung AL6005-T5 und rostfreier Stahl SUS304. Das Produkt hat eine hohe
Korrosionsbeständigkeit. Dieser Montagesatz bietet weitgehende vormontier-
te Komponenten und spart und erspart viel Zeit und Kosten bei der Installation.
Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch.
Das Montageset hält eine Windlast von stand.bis zu 35 m/s
2. Installationswerkzeuge

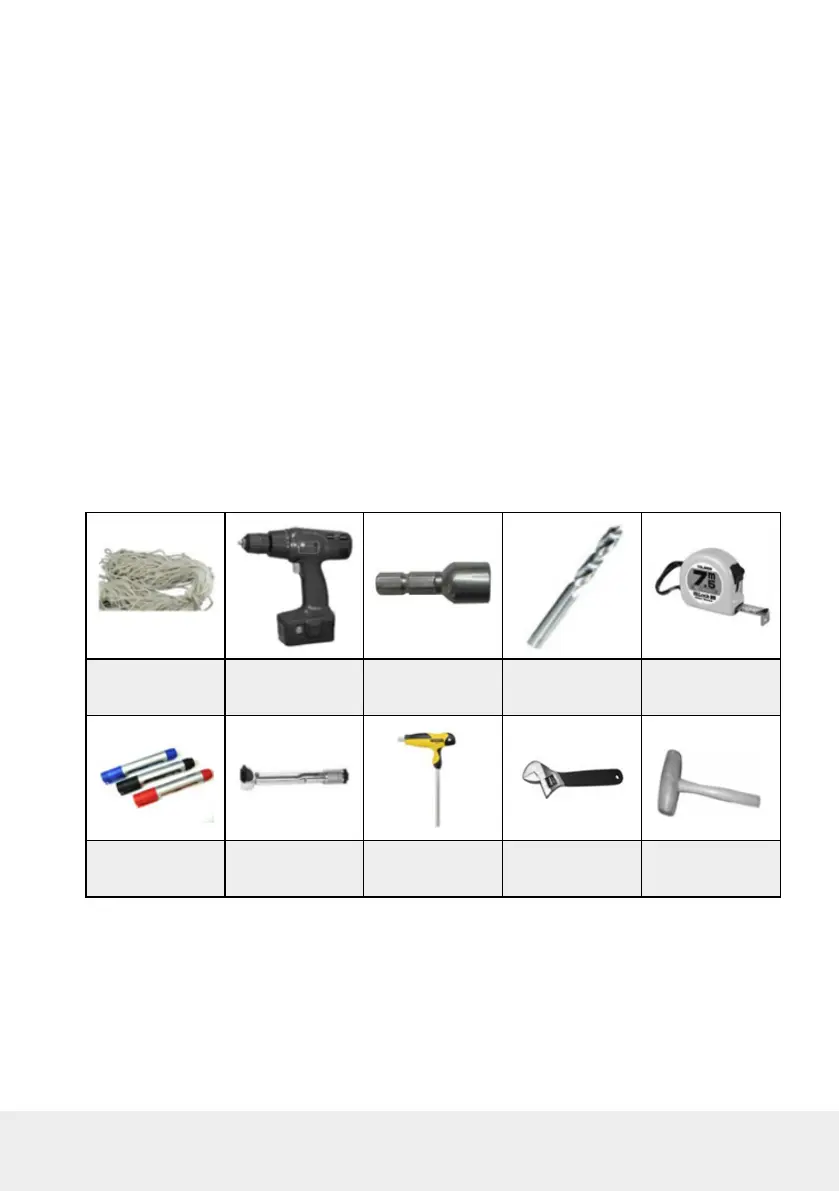

Schnur Elektrowerkzeug
(M6/M8)
Innensechskant-
hülse (M6/M8) Bohrer 9mm Maßband
Textmarker Drehmoment-
schlüssel (M8)
6# Sechskant-
schlüssel
Rollgabel-
schlüssel Gummi Hammer

2
3. Komponenten
1 1-2 2
Balkonhaken Balkonhaken
(mit Inverterschrauben) L-Verbindungsstück
3 4
Quadratisches Basisstück Verstellbare Verstrebung
2
1/1 1/2
4
3

3
4. Installationsanleitung
4.1 Montage Balkonhaken
4.1.1 Entfernen Sie den Schraubensatz M8-110 vom Haken und legen Sie ihn
beiseite.
4.2.2 Befestigen Sie den Rahmen des PV-Moduls im Hakenloch und sichern Sie
ihn mit den Schrauben M8-20.
M8-110
M8-20

4
4.2 Montage L-Verbindungsstück
Montieren Sie das L-Verbindungsstück senkrecht an den Befestigungslöchern
auf der Rückseite des Solarmoduls, und ziehen Sie die Schrauben (M8-20) fest.
4.3 Montage verstellbare Verstrebung
Bringen Sie die verstellbare Verstrebung an den beiden unteren L-Verbindungs-
stücken an (siehe unten). Es ist nicht nötig, die Schraube jetzt festzuziehen.
M8-20

5
4.4 Montage quadratisches Basisstück
Verbinden Sie die quadratische Basis und die verstellbare Verstrebung mit der
T-Schraube M8-25 und schließen Sie sie fest.
M8-20

6
4.2 Montage komplettes Balkon-Kit
4.5.1 Hängen Sie den kompletten Bausatz an das Balkongeländer und ziehen
Sie den Bolzen M8-110 fest.
M8-110

7
4.5.3 Stellen Sie die Länge der verstellbaren Strebe entsprechend dem
gewünschten Neigungswinkel ein und ziehen Sie die Schraube M8-25 fest an.
4.5.2 Montieren Sie den quadratischen Sockel mit der T-Schraube M8-60 an
den Balkonsäulen und ziehen Sie ihn fest.
M8-110

8
4.5.4 Ziehen Sie alle Schrauben fest an. Die Installation ist nun abgeschlossen.
M8-60

9
Anhang 1.2
Entfernen Sie die Rohre der verstellbaren Verstrebungen, dann bleibt die feste
Basisstück übrig.
Anhang: 0°Balkon-Montageset
Anhang 1.1
Wiederholen Sie die Schritte 4.1-4.2

10
Anhang 1.3 Montage festes Basisstück
Montieren Sie den festen Sockel auf den unteren beiden L-Verbindungsstücken
wie unten dargestellt. Es ist nicht notwendig, die Schraube jetzt zu fest anzu-
ziehen.
M8-60
T-M8-25
Anhang 1.4 Montage quadratisches Basisstück
Verbinden Sie den quadratischen Sockel und den festen Sockel mit der
T-Schraube M8-25 und verriegeln Sie sie fest.

11
Anhang 1.5 Montieren Sie den kompletten Bausatz auf dem Balkon
1.5.1 Hängen Sie den kompletten Bausatz an das Balkongeländer und ziehen
Sie den Bolzen M8-110 fest.
M8-110

12
Anhang 1.5.2
Befestigen Sie den quadratischen Sockel mit der T-Schraube M8-60 an den Bal-
konpfeilern und ziehen Sie ihn fest.
M8-25
Anhang 1.5.3
Ziehen Sie alle Schrauben fest an. Der Einbau ist nun abgeschlossen.

KK T KOLB E Küche nte ch nik G mb H & Co. KG
Ohmstraße 17 | D-96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de
Installation Manual
Adjustable Balcony Mounting Kit
DE EN
Version: 1.2 / 240109

KK T KOLB E Küche nte ch nik G mb H & Co. KG
Ohmstraße 17 | D-96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de
Catalog
1. Product Introduction 1
2. Installation Tools 1
3. Components 2
4. Installation Guide 3
4.1 Installation of Balcony Hook 3
4.2 Installation of L Connector 4
4.3 Installation of Adjustable Bracing 4
4.4 Installation of Square Base 5
4.5 Install the complete kit on the balcony 6
Annex: Installation guide for 0°Balcony Mounting Kit 9
5. Installation Notes 13
5.1 Safety Precautions 13
5.2 Stainless Steel Fasteners Notes 13
5.3 Notes after Finishing Work 13

1
1. Product Introduction
Balcony mounting kit allow solar panel hanged on the balcony rail.
It’s a mart and simple PV mounting solution for residential projects.
The main material of this mounting structure is aluminum alloy AL6005-T5
and stainless steel SUS304. The product has strong corrosion resistance.
This mounting kit has high pre-assembled characteristics and saves
installation time and cost greatly.
Please kindly read the whole manual carefully before installation.
The mounting set can withstand a wind load of up to 35 m/s.
2. Installation Tools
String Electric tool
(M6/M8)
Hexagon sleeve
(M6/M8) Drilling Bit 9mm Tape measure
Marking pen Torque wrench
(M8)
6# hexagonal
wrench Monkey wrench Rubber Hammer

2
3. Components
1 1-2 2
Balcony Hook Balcony Hook
(with inverter bolts) L Connector
3 4
Square Base Adjustable Bracing
2
1/1 1/2
4
3
