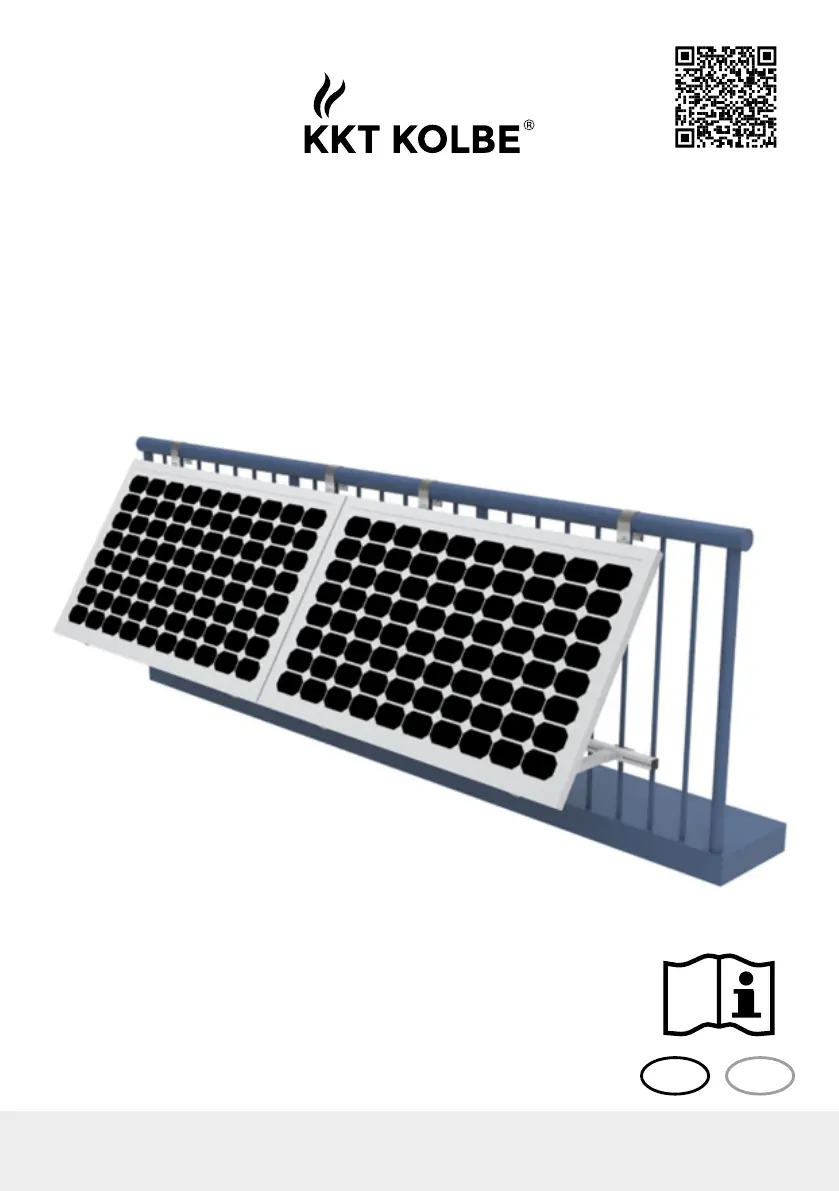

Installationsanleitung

Verstellbares Balkonmontage-Kit

DE EN

Version: 1.2 / 240109

KK T KOLB E Küche nte ch nik G mb H & Co. KG

Ohmstraße 17 | D-96175 Pettstadt | +49 (0) 9502 667930 | info@kolbe.de

Gliederung

1. Produkteinführung 1

2. Installationswerkzeuge 1

3. Komponenten 2

4. Installationsanleitung 3

4.1 Montage Balkonhaken 3

4.2 Montage L-Verbindungsstück 4

4.3 Montage verstellbare Verstrebung 4

4.4 Montage quadratisches Basisstück 5

4.5 Montage komplettes Balkon-Kit 6

Anhang: Installationsanleitung 0° Balkon-Montage-Kit 9

5. Installationshinweise 13

5.1 Sicherheitsvorkehrungen 13

5.2 Verbindungselemente aus Edelstahl Hinweise 13

5.3 Hinweise nach Beendigung der Arbeit 13

1. Produkteinführung

Mit dem Balkonmontagekit können Solarmodule am Balkongeländer auf-

gehängt werden. Es ist eine robuste und einfache PV-Montagelösung für

Wohnprojekte. Das Hauptmaterial dieser Montagestruktur ist die Aluminium-

legierung AL6005-T5 und rostfreier Stahl SUS304. Das Produkt hat eine hohe

Korrosionsbeständigkeit. Dieser Montagesatz bietet weitgehende vormontier-

te Komponenten und spart und erspart viel Zeit und Kosten bei der Installation.

Bitte lesen Sie vor der Installation die gesamte Anleitung sorgfältig durch.

Das Montageset hält eine Windlast von stand.bis zu 35 m/s

2. Installationswerkzeuge

Schnur Elektrowerkzeug

(M6/M8)

Innensechskant-

hülse (M6/M8) Bohrer 9mm Maßband

Textmarker Drehmoment-

schlüssel (M8)

6# Sechskant-

schlüssel

Rollgabel-

schlüssel Gummi Hammer
