24507 Adapterbolzen
für Electro-Voice 35 mm Stativaufnahme mit M20-Gewinde
BESTIMMUNGSMÄSSGER GEBRAUCH
- Teleskopierbare K&M Distanzrohre mit M20-Gewinde* verfügen über ein
- ø 42 mm-Grundrohr *(21337, 21339, 21340, 21364, 21367, 21368,26736)
- Der 24507 reduziert das Grundrohr auf ø 35 mm unter Beibehalt des M20-Gewindes
- Dadurch ist jedes der o.g. K&M-Distanzrohre kompatibel zur 113 mm tiefen
- Electro-Voice 35 mm Stativaufnahme mit M20-Gewinde
MERKMALE & FÄHIGKEITEN
- Unverwüstliches Drehteil aus Stahl-Vollmaterial, galvanisch verzinkt
- mit Bohrungen zur Verwendung von Schlüsseln für hochfeste Montage
- Dimensionen exakt auf Electro-Voice Aufnahme abgestimmt
- Daten: ø 42 > ø 35 x 75 mm, M20 x 15 mm, Gewicht: 0,53 kg
SICHERHEITSHINWEISE
- Unterziehen Sie den 24507 Adapterbolzen vor Benutzung einer Sicht-
- und Funktionsprüfung. BEACHTE insbesondere:
- - Kratzer, Schrammen und Deformierungen können dazu führen,
- - dass der Bolzen nicht mehr vollständig in die Electro-Voice Aufnahme
- - eintauchen und verschraubt werden kann. Bitte vorab testen.
- Vor der Installation auch prüfen, ob alle anderen beteiligten Produkte
- (Distanzrohr, Electro-Voice Aufnahme, ggf. Traglast) funktionstüchtig sind
- - Beschädigte Teile dürfen nicht mehr zum Einsatz kommen.
- - Beachten Sie auch die SICHERHEITSHINWEISE dieser Produkte
- Der 24507 Adapterbolzen muss mit dem Distanzrohr und dem Subwoofer
- spielfrei verschraubt sein; ggf. Stange/Schlüssel benutzen
- Verwendung nur im Innenbereich
- Traglast stets:
- NACH der Montage (Kapitel ) aufbringen bzw. 3
- VOR der Demontage (Kapitel ) abheben.4
GEBRAUCHSANLEITUNG

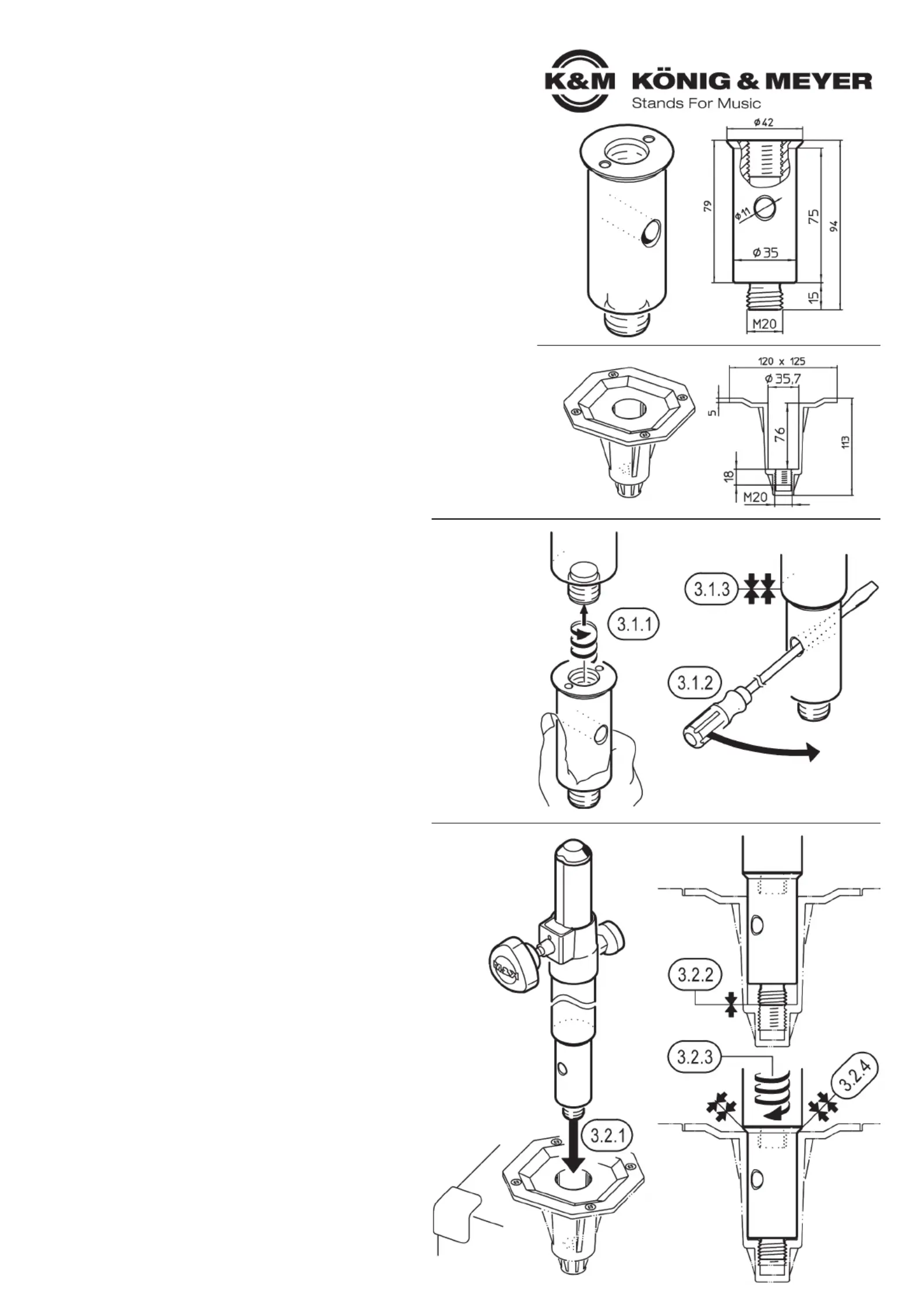

1. ABMESSUNGEN
2. VORBEREITUNG
2.1 Sichtprüfung vornehmen, ob der Adapterbolzen, soweit erkennbar,
2.1 in Ordnung ist.
2.2 Es ist sofort fertig zum Gebrauch.
2.3 Sicherstellen, dass der Subwoofer über eine die erforderliche
2.3 Electro-Voice 35 mm Stativaufnahme mit M20-Gewinde (113 mm tief) verfügt.
2.3 Diese muss fest und spielfrei mit dem Sub verbunden sein.
3. MONTAGE
3.1 VERBINDE - 24507 ADAPTERBOLZEN mit dem DISTANZROHR
3.1.1 24507 Adapterbolzen am Gewindezapfen des Distanzrohres
3.1.1 ansetzen und mit Handkraft bis zum Anschlag aufschrauben.
3.1.2 Anschließend eine Stange (z.B. Schraubenzieher) durch die
3.1.2 Querbohrung am Schaft stecken und mit Kraft nochmals anziehen.
3.1.3 Dadurch werden die Gewinde des 24507 Adapterbolzens und des
3.1.3 Distanzrohres fest miteinander verspannt und verbleiben das
3.1.3 im Normalfall (siehe ) auch bei der Demontage. 4.2.1
3.2 VERBINDE - 24507 ADAPTERBOLZEN + ROHR mit der
3.2 ELECTRO-VOICE AUFNAHME
3.2.1 24507 Adapterbolzen (am Distanzrohr) langsam und in senkrechter
3.2.1 Lage in die Electro-Voice Aufnahme eintauchen…
3.2.2 …und den Gewindebolzen sanft aufsitzen lassen.
3.2.3 Distanzrohr nun mit Handkraft eindrehen…
3.2.4 …bis zum festen Anschlag oben an der Electro-Voice Aufnahme.
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie sorgfältig diese Anleitung. Sie informierte Sie
über alle wichtigen Schritte die für einen sicheren Aufbau und Betrieb
erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch
aufzubewahren.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24507-000-29 Rev.03 03-80-958-00 5/23
3. MONTAGE
3.1 VERBINDE
3.1 ADAPTERBOLZEN
3.1 mit dem
3.1 DISTANZROHR
Grundrohr
ø 42 mm
Grundrohr
ø 42 mm
Grundrohr
ø 42 mm
Electro-Voice
Aufnahme
Adapter-
bolzen
21337
Distanz-
rohr
Adapter-
bolzen
Electro-Voice
Aufnahme
3.2 VERBINDE
3.2 ADAPTERBOLZEN
3.2 mit ELECTRO-VOICE
3.2 AUFNAHME
1. ABMESSUNGEN
24507
Adapterbolzen
Electro-Voice 35 mm
Stativaufnahme mit
M20-Gewinde
