TECHNISCHE DATEN

Diese Montageanleitung bitte sorgfältig durchlesen!

DIMENSIONEN

- Außenmaße: B x T x H: 154 x 155-193 x 90 mm

- Flaschengröße: Breite x Tiefe: max. ø/

■102 mm

- Klemmbereich: Tiefe 65 - 102 mm

- Tropfschale: ø 70 x 47 mm

MATERIAL

- Halterung, Bügel: Stahl

- Tropfschale: Polyamid

- Rändelmuttern: Polyamid, Stahl, Zink

- Gewinde: Stahl, Messing, Zink

OBERFLÄCHE 80370-000-55 schwarz

80370-000-76 reinweiß

pulverbeschichtet

GEWICHT 0,52 kg

SICHERHEITSHINWEISE

Die Sicherheit der Installation hängt ab von:

MONTAGE

Auf feste Schraubverbindungen achten.

WANDBESCHAFFENHEIT

Das Produkt nur an geeigneten, d.h. tragfähigen Wänden

befestigen. Ungeeignet sind Wandflächen, die zu schwach

sind oder hinter denen Strom- und Wasserleitungen oder

dergleichen verlegt sind. Beigefügte Schrauben und

Dübel sind nicht für alle Wände geeignet. Im Zweifel 2

einen qualifizierten Fachmann zu Rate ziehen.

TRAGLAST

Nur für Desinfektionsflaschen passender Größe;

siehe oben TECHNISCHE DATEN.

UMGEBUNG

Negative äußere Einflüsse (Stöße, Herumzerren,

Erschütterungen, Wind, Nässe etc.) sind zu vermeiden

bzw. zu verhindern.

WARTUNG

Regelmäßig die Unterlage reinigen

MONTAGEANLEITUNG

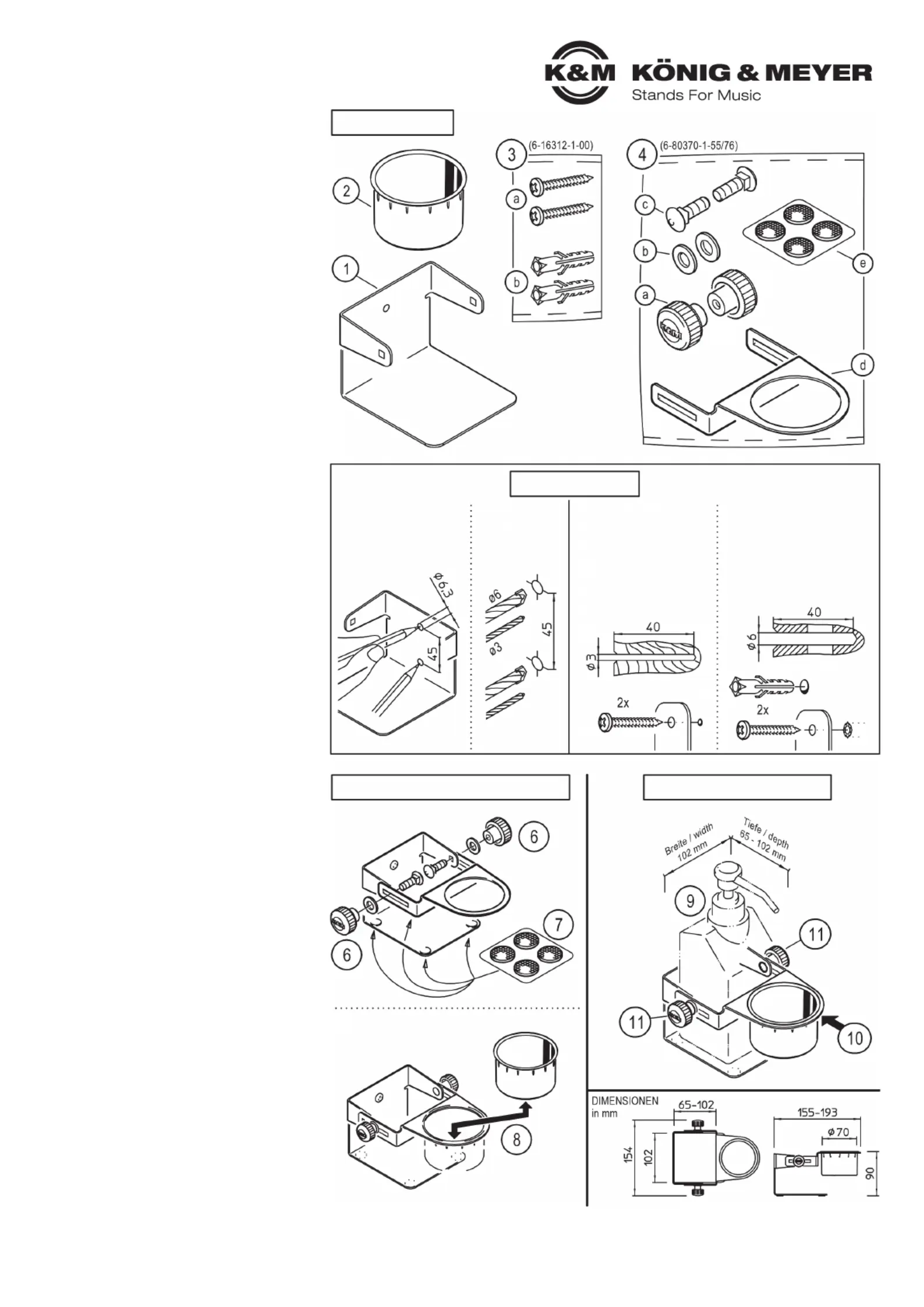

A. BESTANDTEILE

1 Flaschenhalterung

2 Tropfschale

3 Zubehörbeutel (6-16312-1-00)

3.a Holzschraube 4,5 x 35 mm (2x)

3.b Dübel (Kunststoff) ø 6 x 30 mm (2x)

4 Zubehörbeutel (6-80370-1-55/76)

4.a Rändelmutter M5 (2x)

4.b U-Scheibe ø 5,3 mm (2x)

4.c Schloßschraube M5 x 12 mm (2x)

4.d Haltebügel

4.e Fußpads ø 13 mm (4x)

B. WANDMONTAGE

5 siehe Abb. - 5.15.5

C. DESINFEKTIONSMITTEL-HALTER VORBEREITEN

644.d Zubehörbeute öffnen und Haltebügel

6 an der Flaschenhalterung befestigen: 1

6 - Bügel außen über die Haltewinkel schieben, 4.d

6 - Schloßschrauben von innen durchstecken, 4.c

6 - U-Scheiben über die Gewinde schieben, 4.b

6 - Rändelmutter aufschrauben. 4.a

74.e Fußpads auf die Unterseite des Bodens kleben

7 empfohlen auch bei Wandbefestigung).

8 Die Tropfschale von oben in die Freimachung 2

8 einpressen. Sie kann bei Bedarf zur Reinigung

8 entnommen werden.

D. DESINFEKTIONSFLASCHE (nicht im Lieferumfang)

19 Desinfektionsflasche im Flaschenhalter abstellen,

104.d Flasche mittels Bügel festklemmen,

11 beide Rändelmuttern festziehen.4.a

INFORMATIONEN

HINWEIS: Beim Halter für Desinfektionsmittel handelt es

HINWEIS: sich nicht um medizinisch zertifiziertes Produkt.

- Negative Auswirkungen des Desinfektionsmittels auf die

- Produkte (Oberflächen, Material) sind uns nicht bekannt.

- Gleichwohl empfehlen wir, mögliche Rückstände des

- Desinfektionsmittels stets zu entfernen, um evtl. Schäden

- zu vermeiden und Sie so lange Freude am Produkt haben.

- Zur Reinigung ein leicht feuchtes Tuch und

- nicht scheuerndes Reinigungsmittel benutzen.

Desinfektionsmittel nicht im Lieferumfang enthalten.

A. BESTANDTEILE

B. WANDMONTAGE

5.1 Wandhaltewinkel

5.1 senkrecht ausrichten

5.2 Bohrlöcher markieren.

5.4 HOLZBALKEN

- Holzschraube 4,5 x 35 mm 3.a

bohren,

senken,

ausblasen,

Halterung anbringen,

Holzschrauben eindrehen

5.5 LOCHSTEINE, BETON

- Kunststoffdübel 6 x 30 mm 3.b

- mit Holzschraube 4,5 x 35 mm 3.a

bohren, senken, ausblasen,

Dübel setzen,

Halterung anbringen,

Holzschrauben eindrehen

5.3 Vorbohren

5.3 z.B.: ø 6 mm

5.3 Spreizdübel

5.3 ø 3 mm Holz-

5.3 schraube

D. DESINFEKTIONSFLASCHEC. HALTER VORBEREITEN

80370 Halter für

80370 Desinfektionsmittel

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

80370-000-55/76 Rev.3a 03-79-922-00 6/20
