Introduction to the ODYSSEY
What is the ODYSSEY?
The ODYSSEY was manufactured from 1972 through 1981 by the ARP Corporation, and was
one of their best‐known products.
Broadly speaking, there are three versions according to their date of production, and these
three differ in appearance, as well as in tonal character and functionality.
Model 2800 is known as Rev. 1; this includes the initial white‐panel model produced from
1972 to 1974 and the black‐panel model produced from 1974 to about 1975.
Models 2810 – 2813 are known as Rev. 2; these consist of the black‐panel models which were
produced from 1975 to about 1976. Changes were made to the filter, and changes were also made
to the oscillator of some models. External audio input and CV/GATE input jacks were also added,
and later models changed the knob‐style pitch bender to a PPC (Proportional Pitch Control).
Models 2820 – 2823 are known as Rev. 3, and were produced from 1978 to about 1981. The panel
changed to a black panel with orange silk‐screening, and the design also changed significantly from
models 2800 – 2813. The audio output was also changed from RCA/PHONE to XLR/PHONE jacks.
Main Features
• The traditional analog VCO, VCF, and VCA circuitry of the ARP ODYSSEY. This provides
the high degree of sound‐editing spontaneity that is uniquely offered by analog synthesis.
• 37‐note slimkey bed that covers a pitch range of seven octaves. [The ARP ODYSSEY
Module is a keyboard‐less model]
• You can play the instrument monophonically, or use duophonic mode that sounds the
oscillators at independent pitches when you play two keys simultaneously. (However,
there is only one filter and one amp.)
• Two types of envelope generators are provided: ADSR type and AR type.
• Oscillator sync. This feature is valued for generating numerous high‐frequency overtones
and for its sharpness.
• The PPC (Proportional Pitch Control) using the original rubber pad has been reproduced.
• Modulation can be applied in a wide variety of ways.
• Two types of noise are provided.
• LFO and S&H are provided, and you can switch their routing.
• The filters from the three different types of ARP ODYSSEY are provided, and can be
selected by a single switch.
• Since an external audio input jack is provided, you can also process the sound of an
external musical instrument.
• A USB port and MIDI connectors are provided, allowing you to connect a PC or a MIDI
instrument.
Table of Contents
Introduction to the ODYSSEY 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
What is the ODYSSEY? 4 .......................................................
Main Features 4 ...............................................................
Block diagram 5 ..............................................
Panel description and functions 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Front panel (Noise type, Controller section) 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Front panel (VCO-1 section) 7 ..................................................
Front panel (VCO-2 section) 8 ..................................................
Front panel (LFO, SAMPLE AND HOLD section) 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Front panel (AUDIO MIXER, VCF, HPF, VCA section) 10 . . . . . . . . . . . . . . . . . . . . . . . . . .
Front panel (ENVELOPE GENERATOR section) 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rear panel 13 ..................................................................
Getting started 14 ............................................
Connections 14 ................................................................
Turning the power on 15 ......................................................
Turning the power off 15 ......................................................
Auto power-off function 15 ....................................................
Let’s make some sounds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Basic settings 16 ...............................................................
Tuning 16 .....................................................................
About MIDI 17 ...............................................
Connecting MIDI devices 17 ...................................................
Connecting a computer 18 ....................................................
About the MIDI implementation chart 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Troubleshooting 18 ..........................................
Specifications 18 .............................................

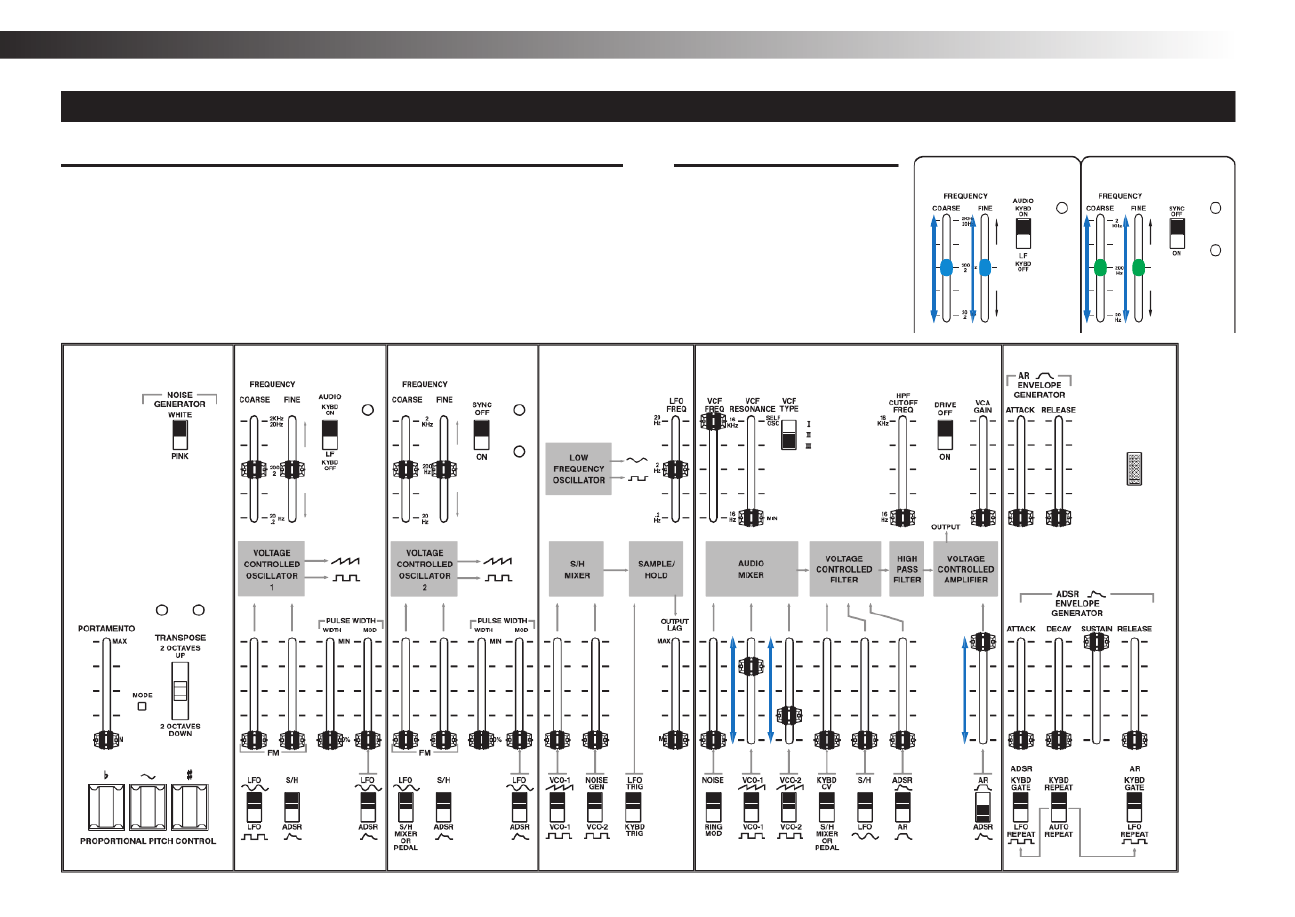

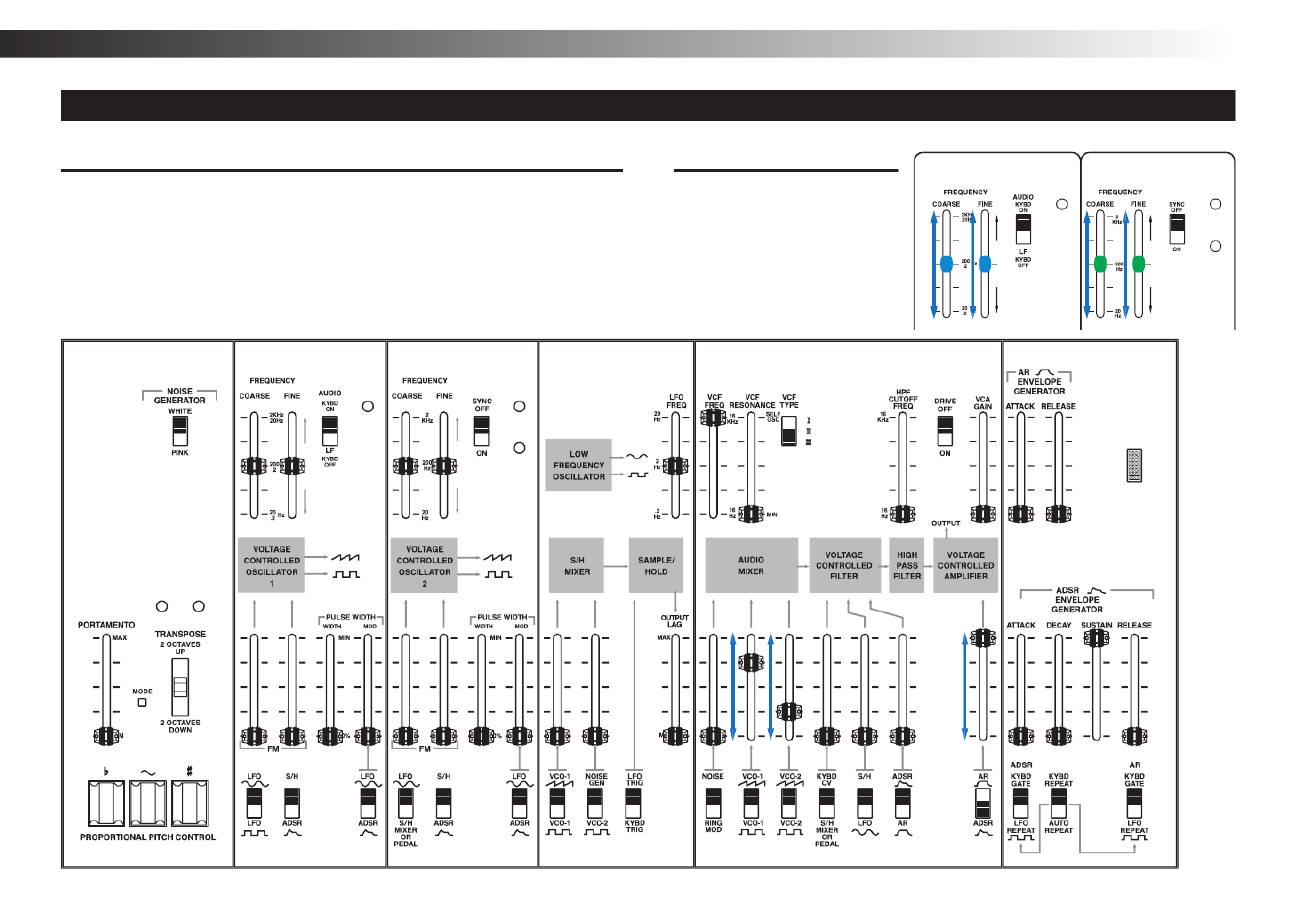

This manual explains the ARP ODYSSEY and the ARP ODYSSEY Module. Unless
we specify otherwise, the panel illustrations are of the ARP ODYSSEY.

- 5 -
Owner’s manual

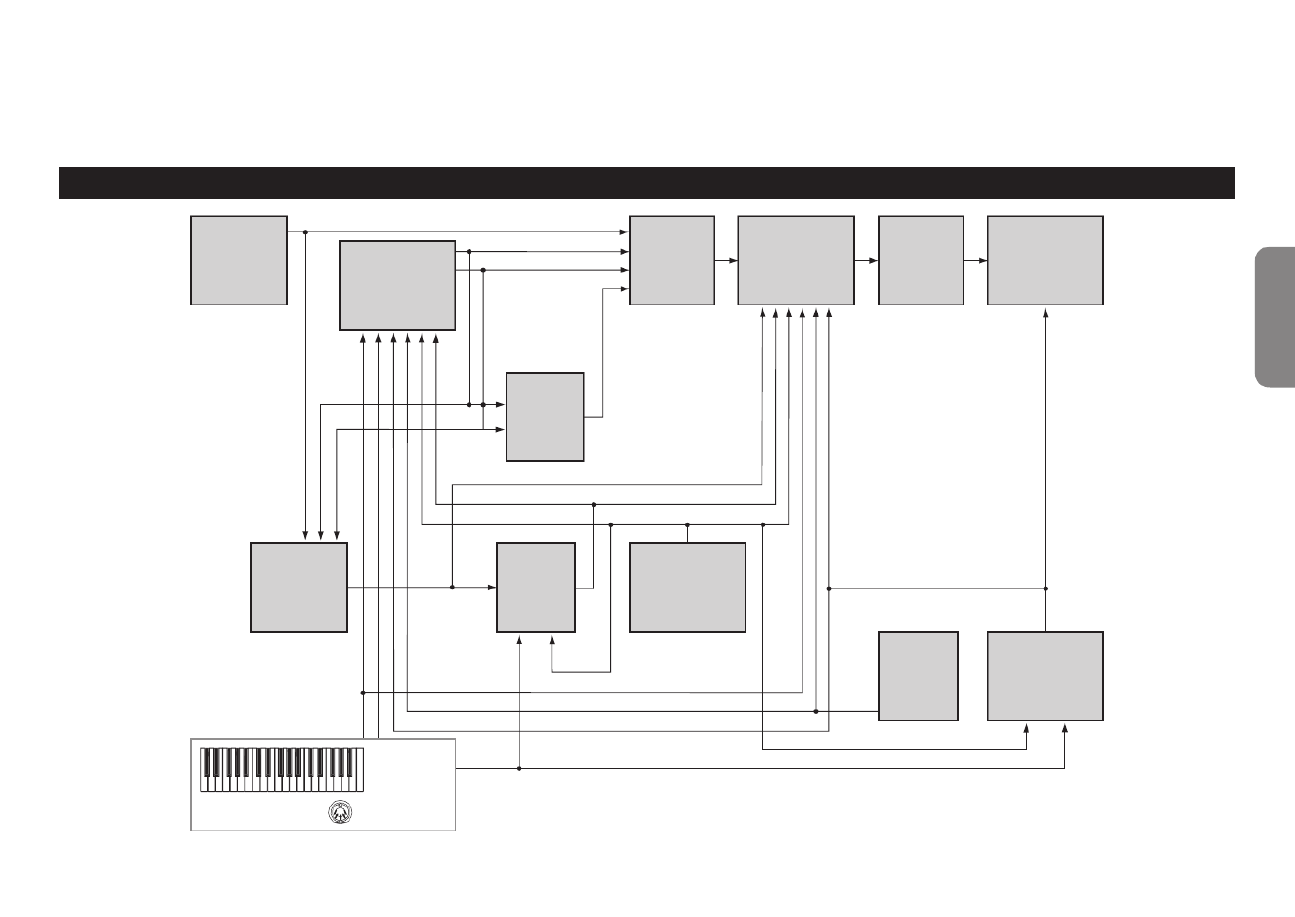

Block diagram
NOISE
GENERATOR
AUDIO
MIXER
VOLTAGE
CONTROLLED
FILTER
HIGH
PASS
FILTER
VOLTAGE
CONTROLLED
AMPLIFIER
RING
MOD
SAMPLE
AND
HOLD
SAMPLE
AND HOLD
MIXER
VOLTAGE
CONTROLLED
OSCILLATORS
LOW
FREQUENCY
OSCILLATOR
PEDAL
ADSR AND AR
ENVELOPE
GENERATORS
TRIGGER
ARP ODYSSEY Module: Only MIDI IN
KEYBOARD
MIDI IN
ARP ODYSSEY: Built-in Keyboard and MIDI IN

- 7 -
Owner’s manual

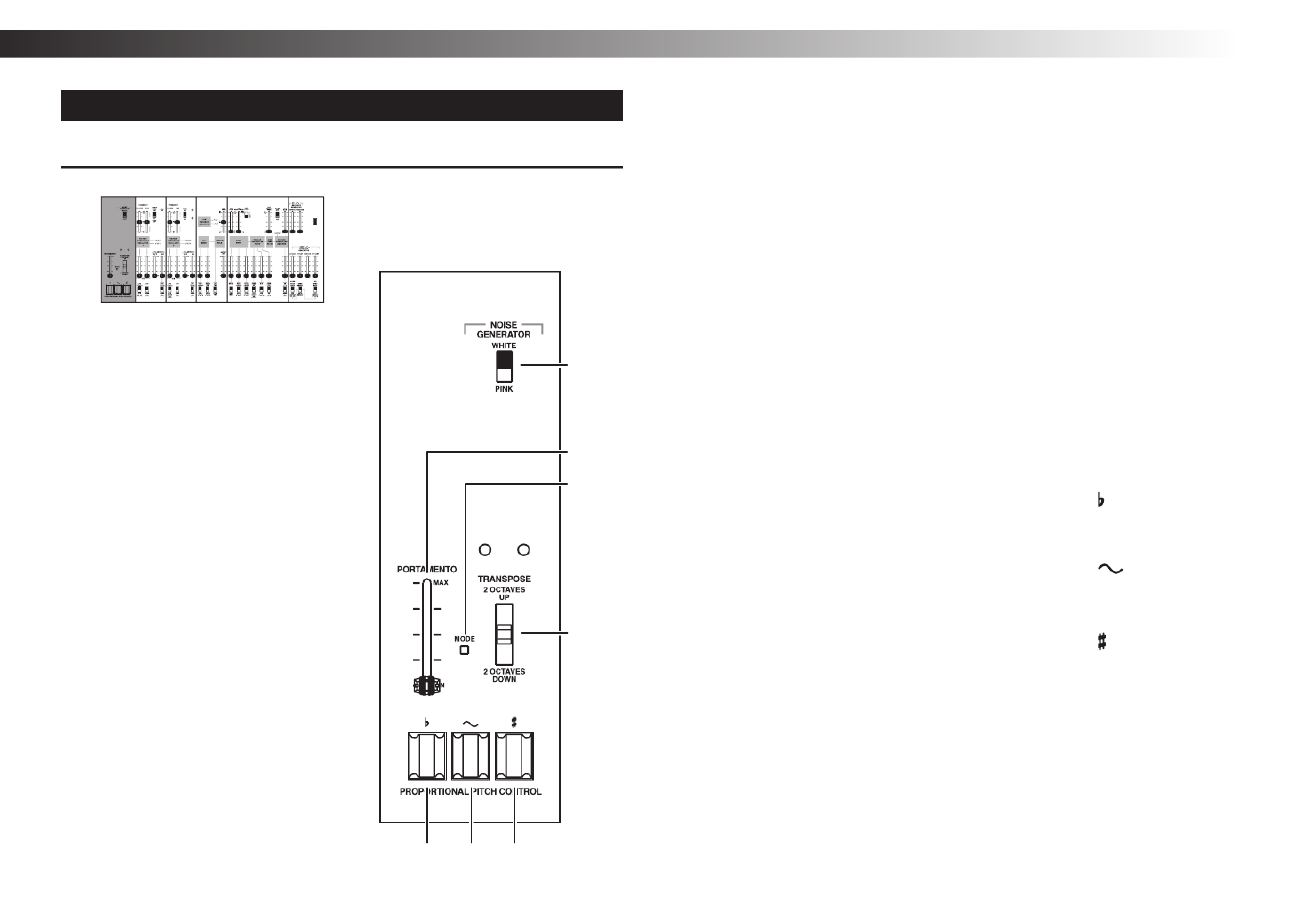

Front panel (VCO-1 section)
c
d
e
f
h i j
g
a
b

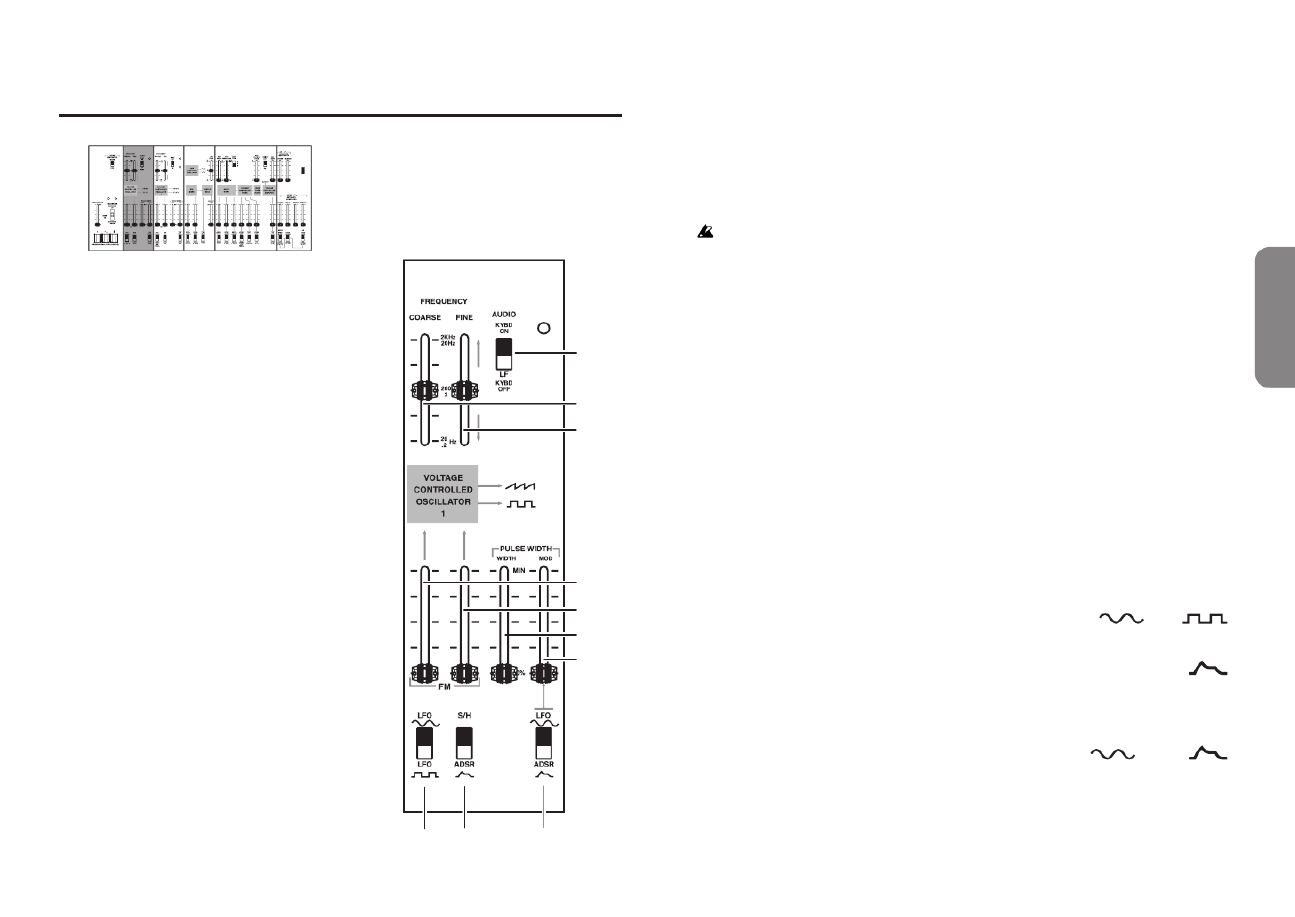

The following settings are for oscillator 1 (VCO‐1).
a. FREQUENCY COARSE slider (blue).................................[20(0.2)Hz…2K(20)Hz]
Rough pitch adjustment.
This adjustment covers the range of 20 Hz – 2 kHz if the keyboard switch is on,
or 0.2 Hz – 20 Hz if the keyboard switch is off.
The frequency range (20 Hz – 2 kHz) is an approximate value.
b. FREQUENCY FINE slider (blue) [±400cent] ..........................................................
Fine pitch adjustment.
c. Keyboard switch [AUDIO KYBD ON, LF KYBD OFF] ............................................
If this is set to AUDIO KYBD ON, VCO‐1 is connected to the keyboard CV, and
will produce pitches in the conventional way. If this is set to AUDIO KYBD OFF,
VCO‐1 is disconnected from the keyboard CV, and will oscillate as an LFO. You
can use this signal to modulate VCO‐2 or as an audio source for sound effects.
d. FM depth slider (pink)
e. FM depth slider (yellow)
Adjusts the depth of FM (Frequency Modulation) when it is is applied.
f. PULSE WIDTH (WIDTH) slider (blue)............................................... [50%…MIN]
Adjusts the pulse width.
g. PULSE WIDTH (MOD) slider (pink)
Adjusts the depth of pulse width modulation.
h. FM source switch [LFO , LFO ] .........................................................
Selects the waveform of the modulation applied by the LFO.
i. FM source switch [S/H, ADSR ] ...................................................................
Selects either Sample and Hold or the envelope generator (ADSR) as the
modulation source.
j. Pulse width modulation souece switch [LFO , ADSR ] ...................
Selects the source that will apply pulse width modulation.

ARP ODYSSEY ARP ODYSSEY Module
- 8 -
Front panel (VCO-2 section)
c
d
e
f
h i j
g
a
b

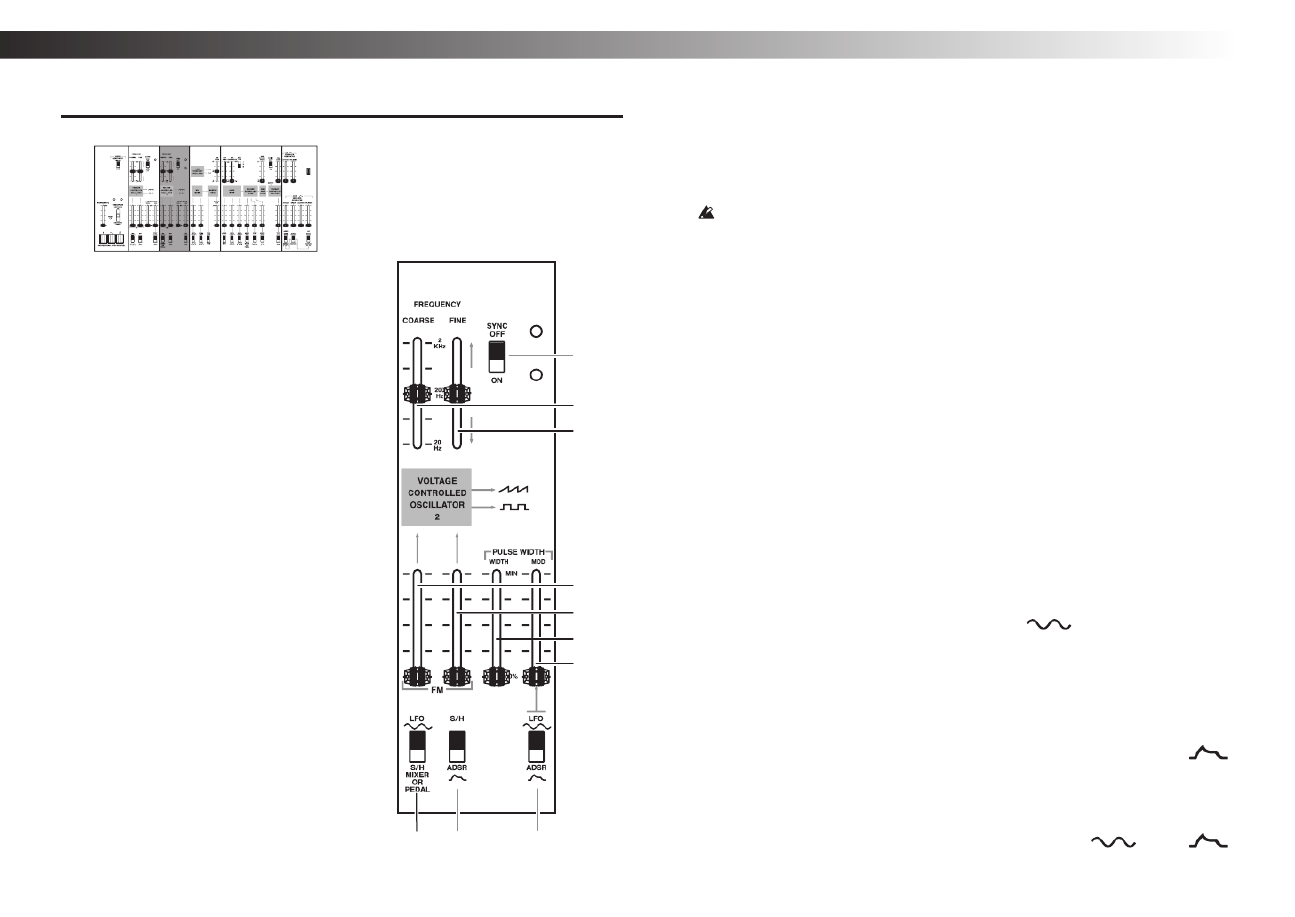

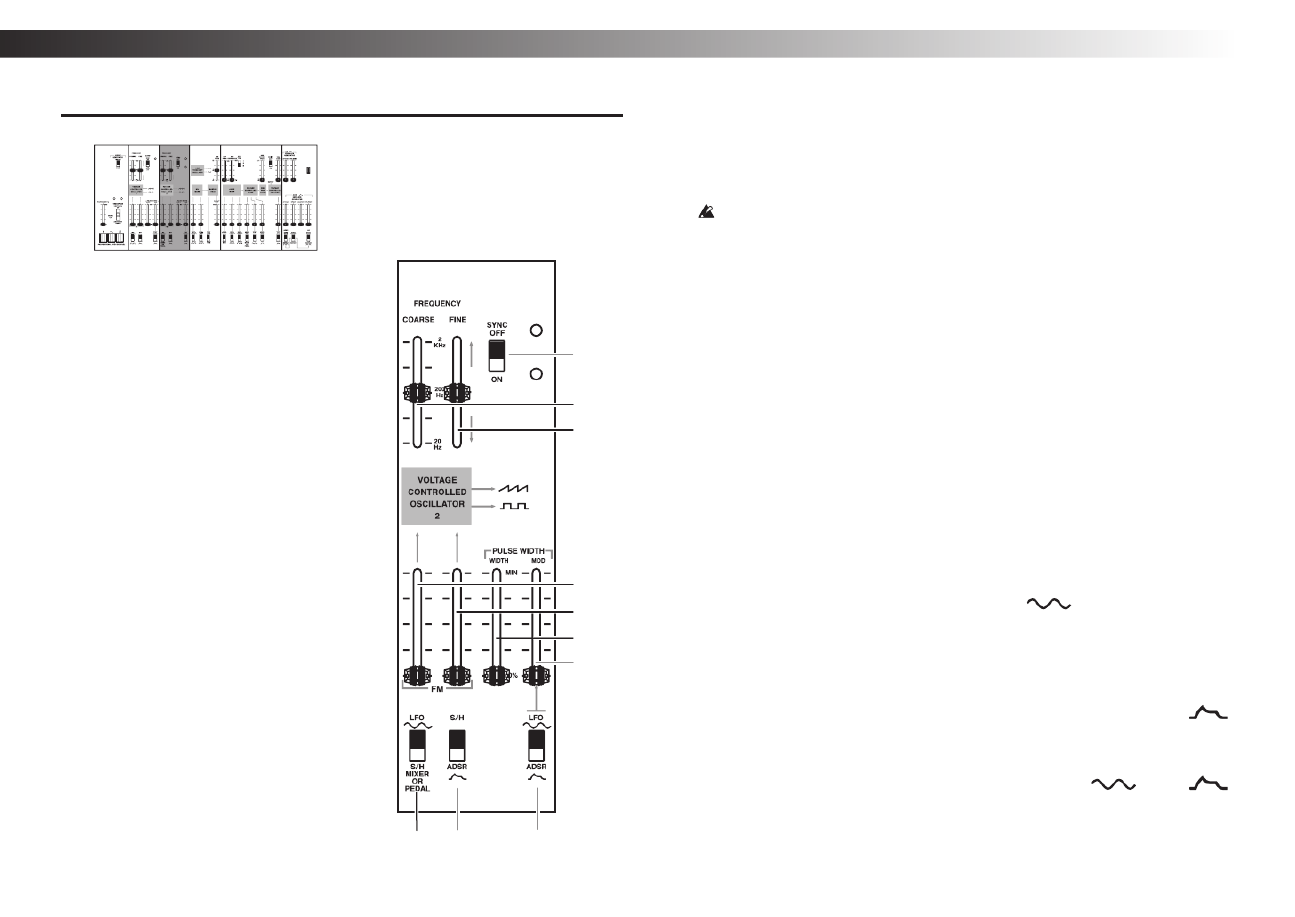

The following settings are for oscillator 2 (VCO‐2).
a. FREQUENCY COARSE slider (green) [20(0.2)Hz…2K(20)Hz] ..............................
Rough pitch adjustment. This is adjustable in the range of 20 Hz – 2 kHz.
If the SYNC switch is on, this changes the overtone structure rather than the
pitch.
The frequency range (20 Hz – 2 kHz) is an approximate value.
b. FREQUENCY FINE slider (green) [±400cent] .......................................................
Fine pitch adjustment.
If the SYNC switch is on, this changes the overtone structure rather than the
pitch.
c. SYNC switch OFF, ON ............................................................................................
Turns sync on/off.
If this is off, duophonic performance is possible. If this is on, VCO‐2 is
synchronized with the frequency (pitch) of VCO‐1.
d. FM depth slider (pink)
e. FM depth slider (yellow)
Adjusts the depth of FM (Frequency Modulation) when it is is applied.
f. PULSE WIDTH (WIDTH) slider (blue)...............................................[50%…MIN]
Adjusts the pulse width.
g. PULSE WIDTH (MOD) slider (pink)
Adjusts the depth of pulse width modulation.
h. FM source switch [LFO , S/H MIXER OR PEDAL] ........................................
Selects either modulation by an LFO sine wave or modulation by the S/H MIXER
(sample and hold mixer) or pedal signal.
If you select S/H MIXER OR PEDAL, the modulation can be controlled by an
optional (separately sold) volume pedal connected to the pedal jack.
i. FM source switch [S/H, ADSR ] ...................................................................
Selects either Sample and Hold or the envelope generator (ADSR) as the
modulation source.
j. Pulse width modulation souece switch [LFO , ADSR ] ...................
Selects the source that will apply pulse width modulation.

- 9 -
Owner’s manual
Front panel (LFO, SAMPLE AND HOLD section)
a
b
c
d
e f g

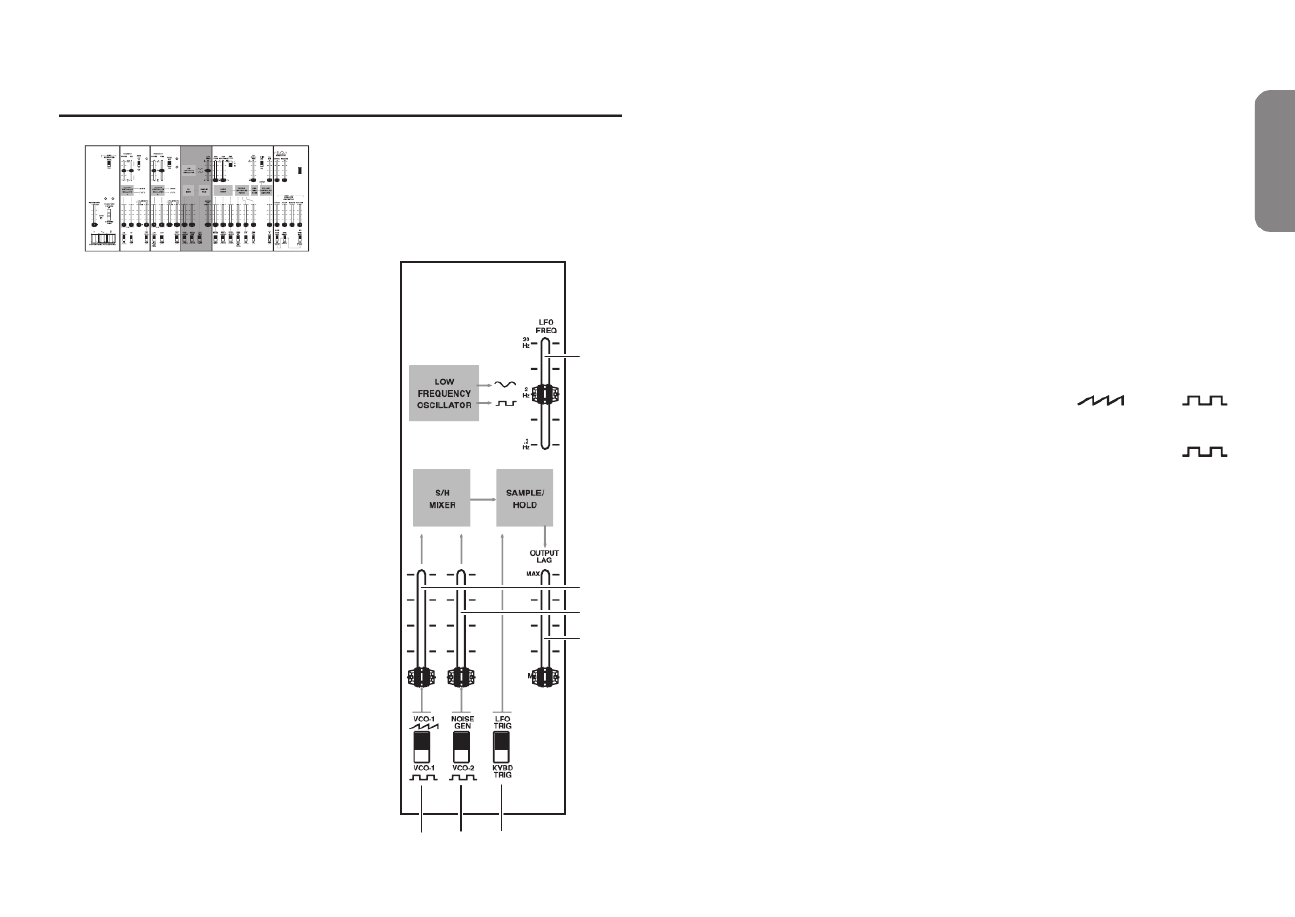

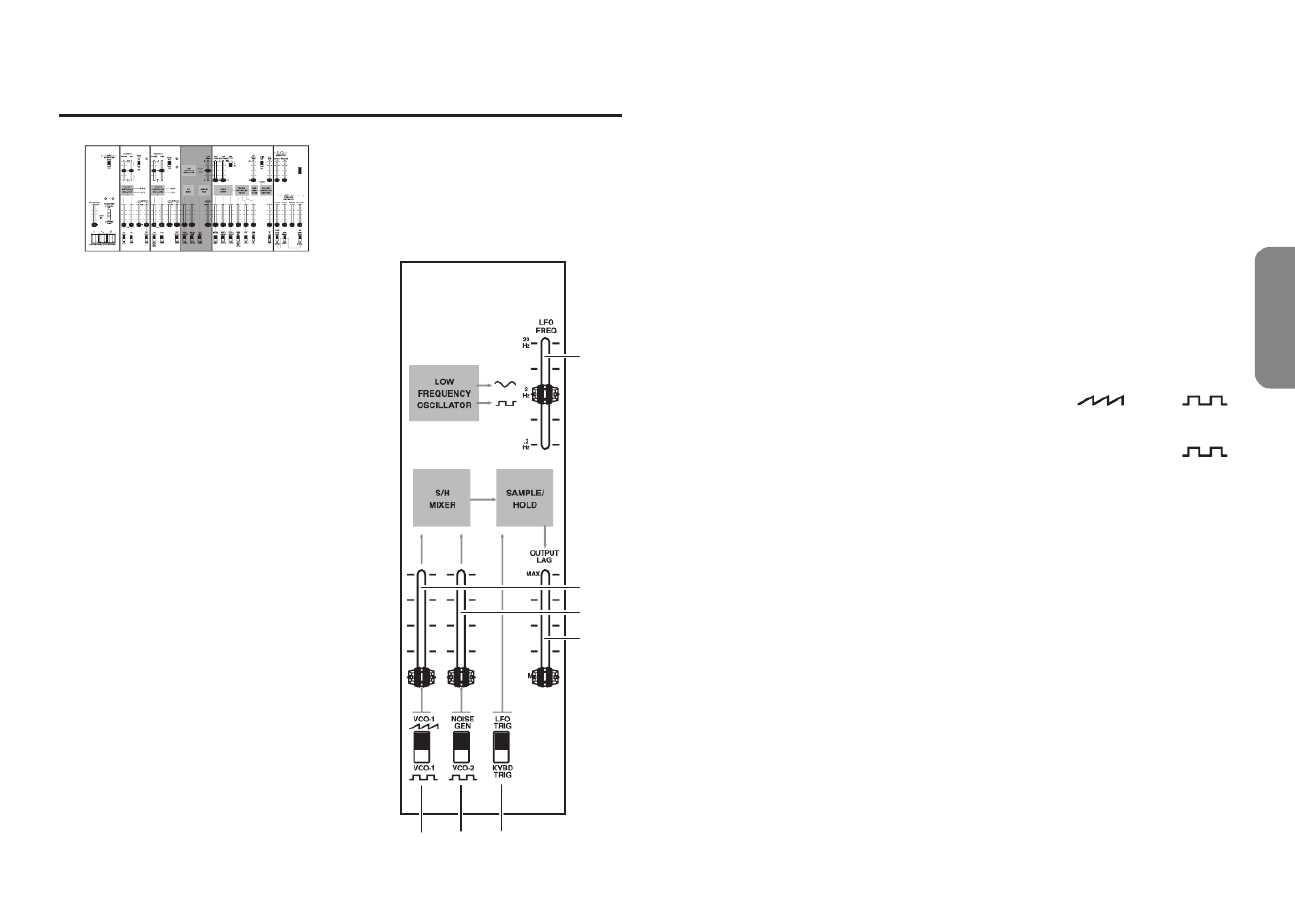

a. LFO FREQ (LFO speed) slider (pink) [0.2Hz…20Hz] ............................................
Adjusts the LFO speed.
Raising the slider makes the speed faster.
b. S/H input level slider (blue)
Adjusts the level at which the waveform output from VCO‐1 is input to the S/H
MIXER.
c. S/H input level slider (white)
Adjusts the level at which noise or the square wave output from VCO‐2 is input
to the S/H MIXER.
d. S/H OUTPUT LAG slider (yellow)
Smooths the changes of the S/H output voltage.
As you move the slider toward the “MAX” position, a greater amount of the
smoothing will be applied.
e. S/H input source switch [VCO-1 , VCO-1 ] .....................................
Selects the source (VCO‐1 waveform) that is input to the S/H MIXER.
f. S/H input source switch [NOISE GEN, VCO-2 ] ..........................................
Selects the source (noise or VCO‐2 square wave) that is input to the S/H MIXER.
g. S/H trigger source switch [LFO TRIG, KYBD TRIG] ...............................................
Selects the signal (either the output of the LFO or the output of the keyboard) that
is used as the trigger when detecting an audio signal sent from the S/H MIXER.

ARP ODYSSEY ARP ODYSSEY Module
- 10 -

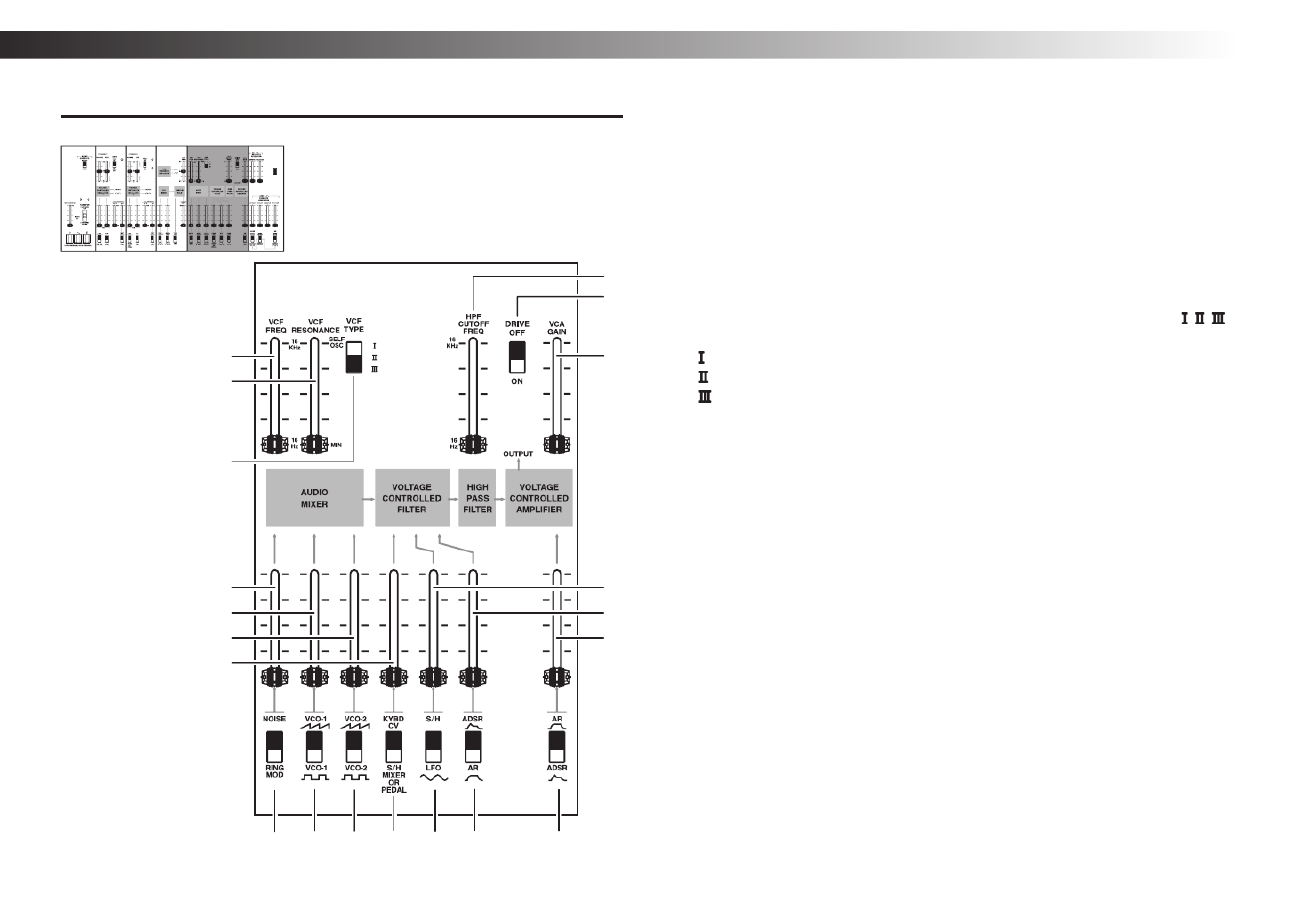

Front panel (AUDIO MIXER, VCF, HPF, VCA section)
d
e
f
c
a
g
h
i
j
k
l
m
n
b
o p q r s t

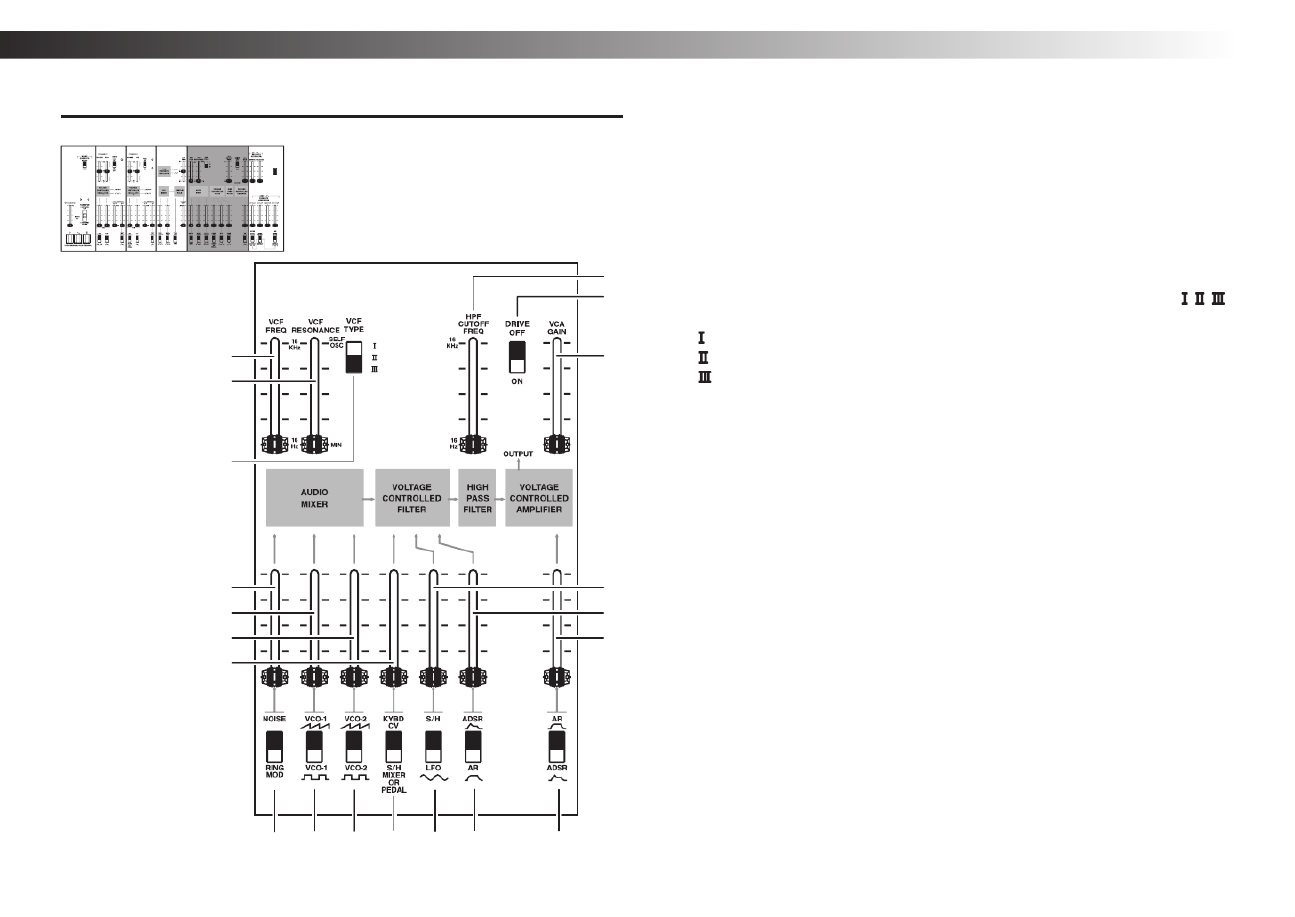

a. VCF FREQ slider (black) [16Hz…16KHz] ..............................................................
Adjusts how the LPF (Low Pass Filter) is applied.
If the slider is in the lowest position (16 Hz), the high‐frequency range of the
input signal is cut, producing a soft sound. Raising the slider makes the sound
brighter.
b. VCF RESONANCE slider (black) [MIN…SELF OSC] ...............................................
Adjusts the resonance.
This modifies the tonal character by boosting the overtones in the region of the
cutoff point. As you raise the slider, self‐oscillation (a state in which the VCF itself
produces a sound) will occur starting at a certain point.
c. VCF TYPE switch [ , , ] .....................................................................................
Selects the type of VCF.
: ODYSSEY Rev. 1
: ODYSSEY Rev. 2
: ODYSSEY Rev. 3
d. HPF CUTOFF FREQ slider (black) [16Hz…16KHz] ...............................................
Adjusts how the HPF (High Pass Filter) is applied.
As you raise the slider, the low‐frequency region of the input signal is cut,
producing a thinner sound. This is useful when you are simulating the sound of
certain instruments.
e. DRIVE switch [OFF, ON] .........................................................................................
By turning this on you can make the VCA distort.
f. VCA GAIN slider (black)
Adjusts the volume at which the audio signal always passes through the VCA.
g. NOISE/RING MOD slider (white)
Adjusts the level of the audio signal that is sent from the noise generator or the
ring modulator.
h. VCO-1 volume slider (blue)
Adjusts the level of the audio signal that is sent from VCO‐1.
i. VCO-2 volume slider (green)
Adjusts the level of the audio signal that is sent from VCO‐2.
j. Filter modulation level slider (black)
Adjusts the level of the signal that controls the VCF FREQ, or adjusts how the
signal sent from the S/H MIXER opens and closes the filter.

ARP ODYSSEY ARP ODYSSEY Module
- 12 -
Front panel (ENVELOPE GENERATOR section)
c
a
b
d
e
f
h i j
g

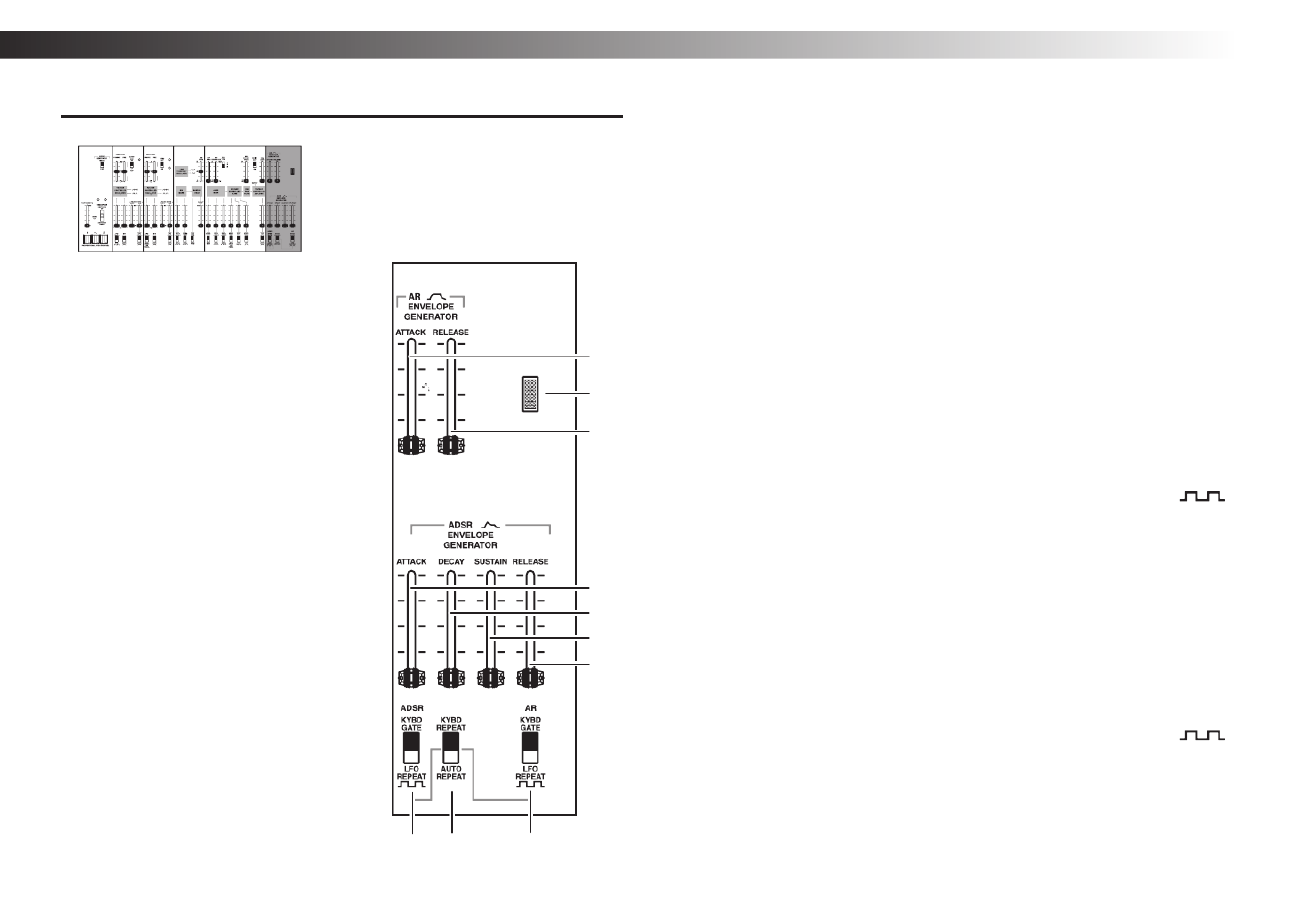

a. AR EG - ATTACK slider (red)
Adjusts the attack time of the AR envelope generator.
b. AR EG - RELEASE slider (red)
Adjusts the release time of the AR envelope generator.
c. Power LED
This is lit if the power is on, and is unlit if the power is off.
If the auto power‐off function is disabled, the LED blinks several times and then
stays lit when you turn on the power.
d. ADSR EG - ATTACK slider (red)
Adjusts the attack time of the ADSR envelope generator.
e. ADSR EG - DECAY slider (red)
Adjusts the decay time of the ADSR envelope generator.
f. ADSR EG - SUSTAIN slider (red)
Adjusts the sustain time of the ADSR envelope generator.
g. ADSR EG - RELEASE slider (red)
Adjusts the release time of the ADSR envelope generator.
h. ADSR trigger source switch [KYBD GATE, LFO REPEAT ] ........................
Selects the trigger that is sent to the ADSR envelope generator.
If KYBD GATE is selected, the trigger sent from the keyboard is sent to the EG. If
LFO REPEAT is selected, the pulse wave of the LFO is sent to the EG, and the EG
repeats the envelope cyclically at the rate of the LFO FREQ.
i. ADSR repeat switch [KYBD REPEAT, AUTO REPEAT] ..........................................
This is effective if LFO REPEAT is selected by the ADSR or by the AR trigger
source switch.
If KYBD REPEAT is selected, the LFO trigger sent repeatedly to the EG continues
repeating only as long as the key is pressed. If AUTO REPEAT is selected, it
continues repeating regardless of the keyboard on/off status.
j. AR trigger source switch [KYBD GATE, LFO REPEAT ] .............................
Selects the trigger that is sent to the AR envelope generator.
This has the same function as the ADSR trigger switch.

- 13 -
Owner’s manual
Rear panel
e f g h i j k l
m
n
o
b c da
onm
p
k l
e f g h i jb c da
ARP ODYSSEY Module
ARP ODYSSEY
a. Cable hook
Wrap the AC adapter cable around this hook to prevent the AC adapter from
being accidentally disconnected.
b. DC 9V jack
Connect the included AC adapter here. First connect the AC adapter to this
instrument, and then connect the plug to an AC outlet.
c. Power switch
This turns the power on/off. To turn the power off, press and hold the switch.
d. MIDI IN connector
You can connect an external MIDI device to this connector to receive MIDI data.
e. USB B port
You can connect a computer to this port to transmit and receive MIDI data.
f. PEDAL jack
Connect an optional (separately sold) volume pedal here. You’ll also use this jack
when connecting the SQ‐1 (sequencer) to control the ARP ODYSSEY.
g. PORTAMENTO FOOTSWITCH jack
Connect an optional (separately sold) pedal switch here.
h. OUTPUT LOW jack
Connect an amp or powered monitor speaker here.
i. OUTPUT HIGH jack
Here you can connect a mixer or amp that is equipped with an XLR jack.
j. EXT AUDIO INPUT jack
If you’re using the ARP ODYSSEY as an effect processor,
use a monaural phone cable to connect your external
audio source to this jack.
An external signal that is input to the EXT AUDIO
INPUT jack is input to the AUDIO MIXER and passes
through the VCF and VCA. Use the connected external
device to adjust the volume.
Tip: If you use the included phone jack cable to connect the EXT AUDIO INPUT
jack to the headphone jack, self‐feedback can be applied, expanding the range
of sounds. Use the headphone volume to adjust the amount of feedback.
k. Headphone volume
Adjusts the volume of the connected headphones.
If self‐feedback is being applied, this adjusts the amount of feedback.
l. Headphones jack
Connect your headphones here. This provides the same signal as the output
from the OUTPUT LOW jack or OUTPUT HIGH jack. If you want to apply self‐
feedback, connect this jack to the EXT AUDIO INPUT jack of the ARP ODYSSEY.
m. CV IN/OUT jacks
These jacks input and output a control voltage (a voltage that indicates the pitch).
n. GATE IN/OUT jacks
These jacks input and output a gate signal (a signal that sound is being produced).
o. TRIG IN/OUT jacks
These jacks input and output a trigger (a signal that the
keyboard is being pressed).
Tip: If you use the included mini‐phone cable to connect
the TRIG IN jack and the GATE OUT jack, the
ADSR EG will not be retriggered, allowing you to
play legato.
p. MODE SWITCH (ARP ODYSSEY Module only)
This switch lets you set the MIDI channel and the auto power‐off setting.
When you operate the switch, the power LED blinks.
Phone cable
(Included)
Mini-phonecable
(Included)

ARP ODYSSEY ARP ODYSSEY Module
- 14 -
Getting started
Connections

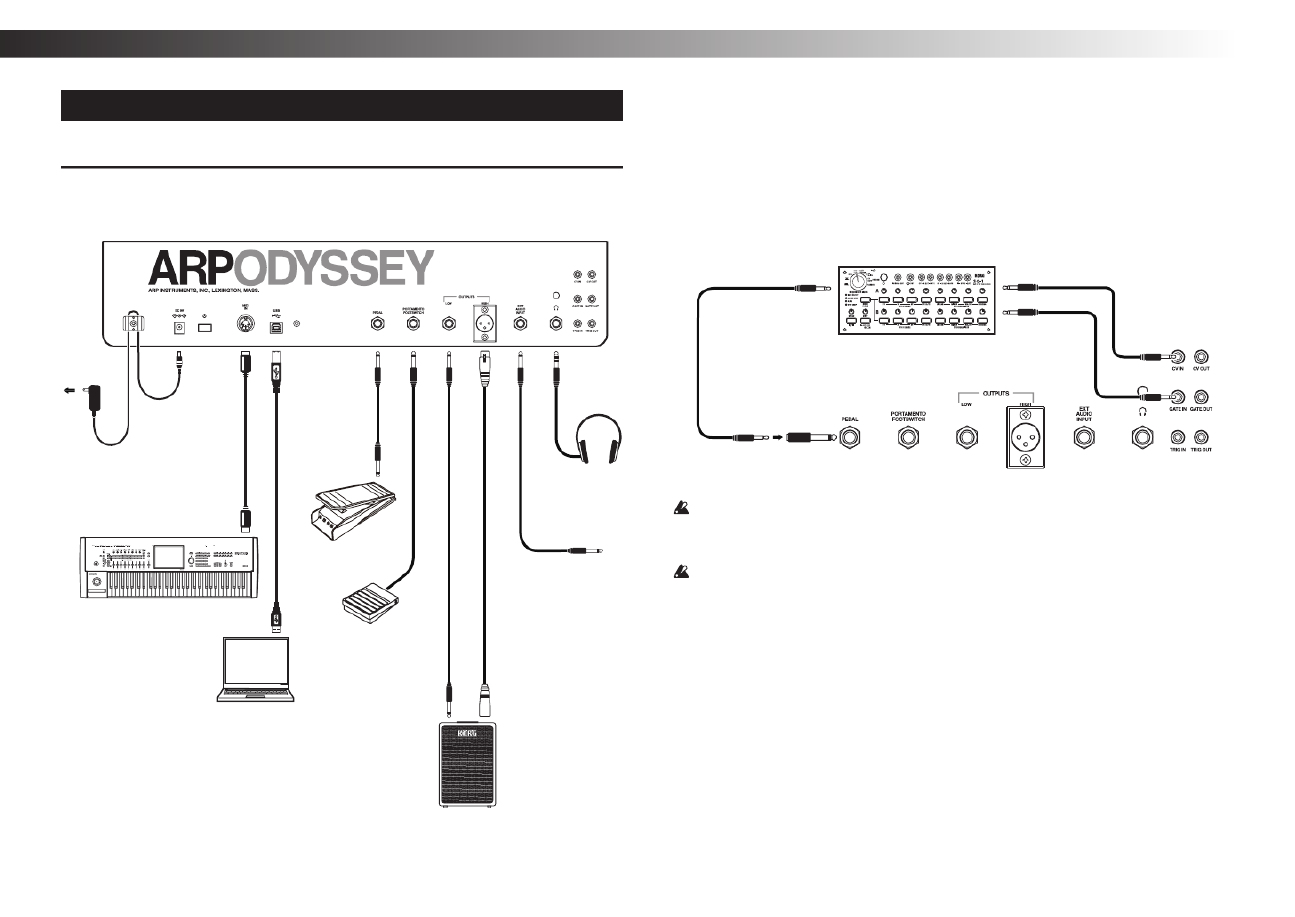

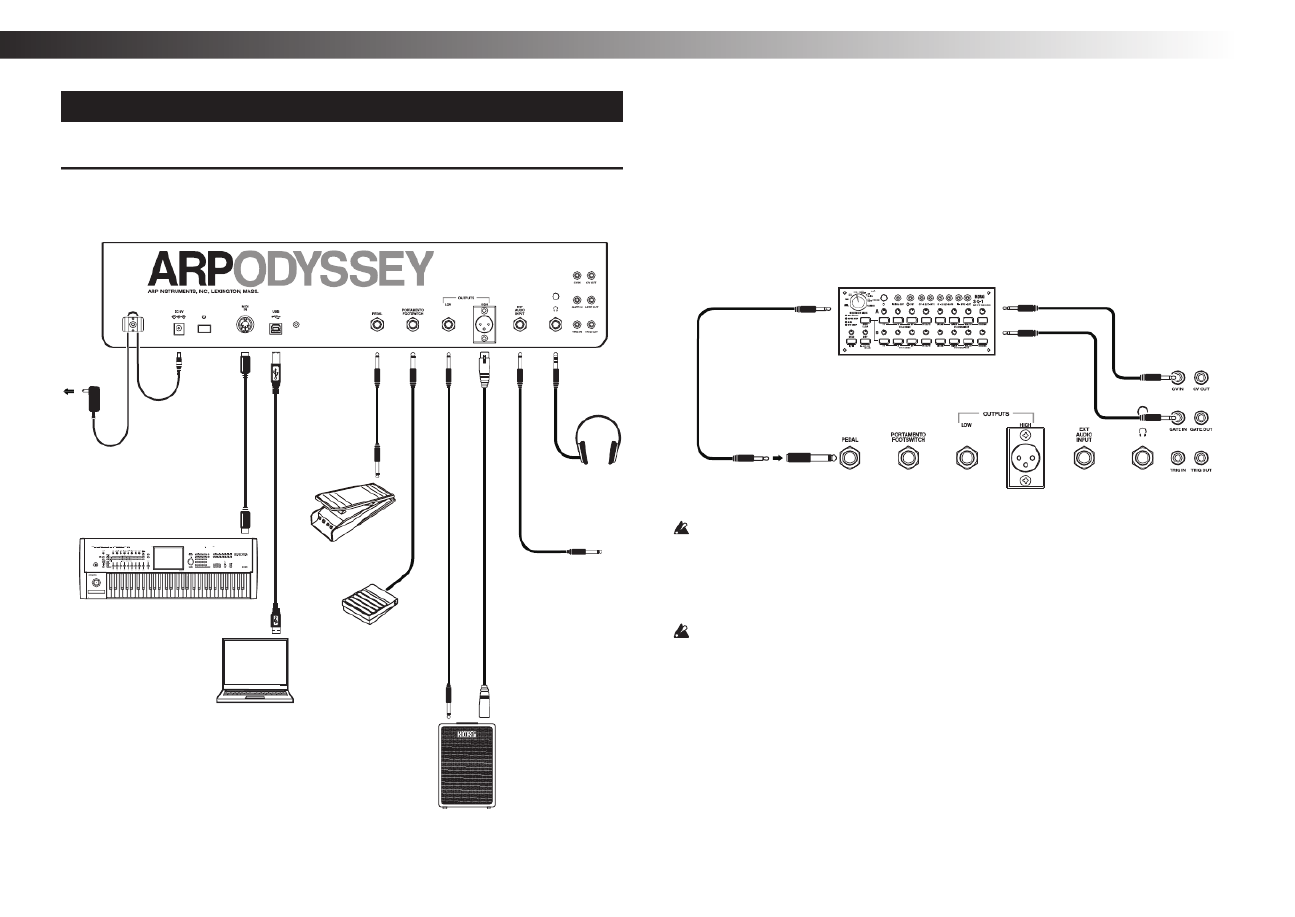

The following illustration shows an example of typical connections. Connect your
equipment as appropriate for your needs.
to electrical
outlet
AC adaptor (included)
Pedal switch
Monitor amplifier, etc.
XLR cable
USB cable
Computer
MIDI OUT
Headphones
Volume
pedal
To an external
audio source, etc.
MIDI cable
Mono phone
cable
Mono phone
cable
Mono phone
cable
or
Other example connections
You can use patch cables to connect the ARP ODYSSEY to a sequencer as shown
below, so that the sequencer can control the ARP ODYSSEY to produce sound.
If you’re connecting the ARP ODYSSEY with the SQ‐1, connect the ARP ODYSSEY's
PEDAL jack to the SQ‐1’s CV OUT jack so that the ARP ODYSSEY’s VCO 2 pitch and
filter can be controlled.
Sequencer etc.
CV OUT
GATE OUT CV IN
GA
TE IN
CV OUT
Conversion plug
You must turn off the power of all devices before connecting anything. If you
connect devices while the power is on, you might damage your speaker system
or cause your equipment to malfunction or be damaged.
If you want to connect a pedal, use a monaural cable to connect the PEDAL jack
of the ARP ODYSSEY to the OUT 1 or OUT 2 jack of an optional (separately sold)
Korg VP‐10 volume pedal. In this case, the MINIMUM VOLUME of the VP‐10
must be set to 0 (minimized).
Tip: If you want to use a pedal switch to turn portamento on/off, connect an optional
(separately sold) Korg PS‐1 or PS‐3 pedal switch to the PORTAMENTO
FOOTSWITCH jack of the ARP ODYSSEY. Portamento turns off when you press
the pedal switch; releasing the pedal switch applies the portamento effect at the
time specified by the PORTAMENTO slider.

- 15 -
Owner’s manual
Turning the power on
Turn off the power of your powered monitor speakers or other external output
device before you power‐on the ARP ODYSSEY.
1. Lower the ARP ODYSSEY
’
s VCA level slider (page 11) and VCA GAIN slider
(page 10) to the minimum position.
2. Press the ARP ODYSSEY
’
s power switch to turn the power on. The power LED
will light up.
3. Lower the volume controls of your powered monitors or external output system,
and then turn their power on.
4. Raise the volume controls of your powered monitors or external output system to
an appropriate level, and adjust the
ARP ODYSSEY
’
s
VCA level slider.
Tip: If you are not familiar with how to create sounds, we suggest that you now
adjust the settings as described in the “Basic settings” section (page 16).
Turning the power off
1. Lower the volume of your powered monitors or external output system, and turn
their power off.
2. Hold down the ARP ODYSSEY
’
s power switch, and release it when the power
LED goes dark.
Auto power-off function
The ARP ODYSSEY has an auto power‐off function that automatically turns the
power off when approximately four hours have elapsed since the instrument was
last played or used. With the factory settings, the auto power‐off function is enabled.
Changing the auto power-off setting
If desired, you can enable or disable the auto power‐off function.
Do not turn off the power while you are changing this setting. Doing so may
destroy data, causing a malfunction.
Tip: The setting of the auto power‐off function is remembered even after you turn
off the power.

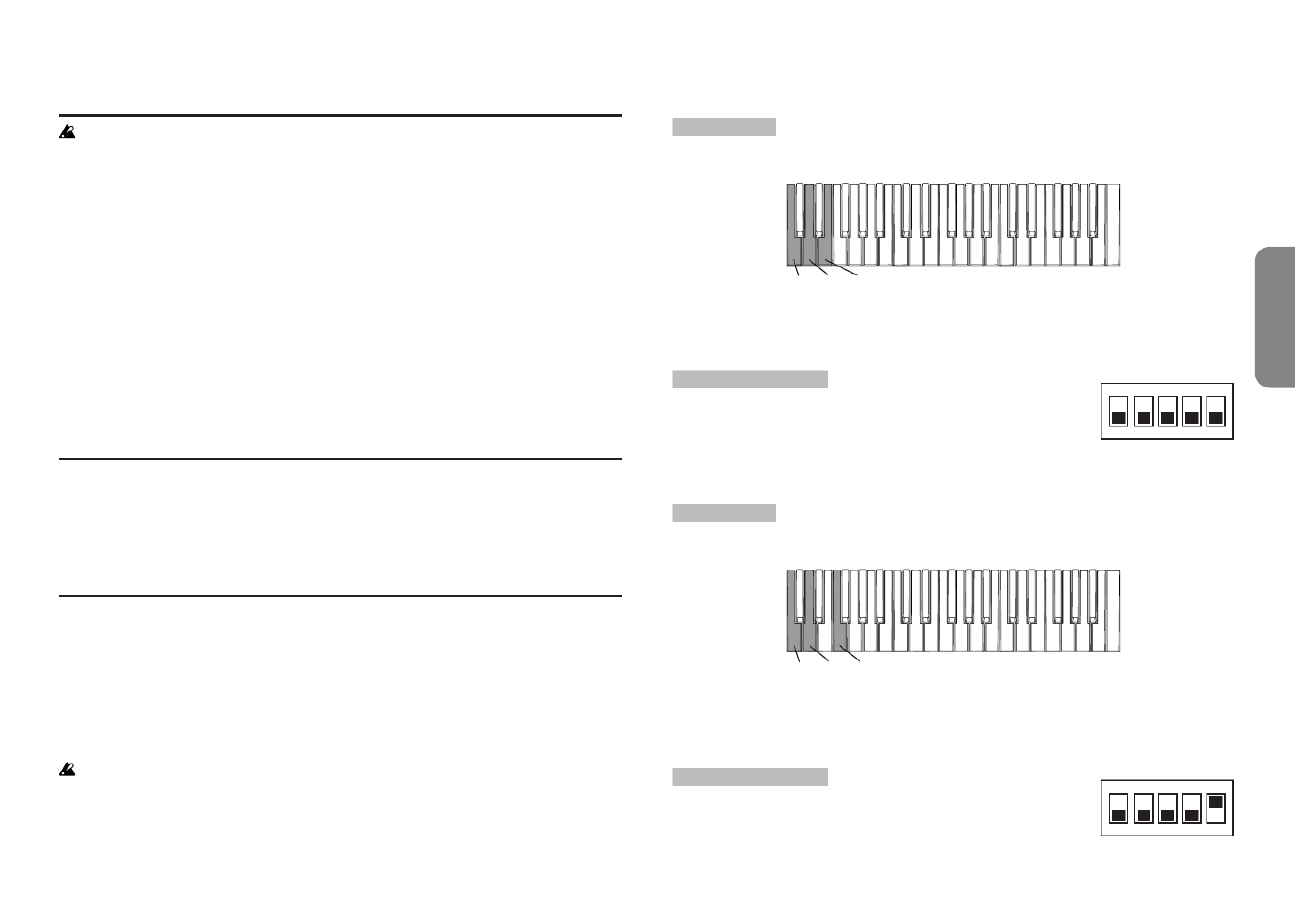

Disabling the auto power-off function
ARP ODYSSEY
1. While holding down the C3, D3, and E3 keys of the keyboard, press the power
switch to turn the power on.
C3 D3 E3
2. When the power LED blinks several times and then remains lit, release the power
switch. Each time you subsequently turn the power on, the power LED will blink,
indicating that the auto power‐off function is disabled.
ARP ODYSSEY Module
Turn the rear panel MODE SWITCH 5 off (downward position).
The auto power‐off function is disabled; you don't have to turn
the power off and on again to apply the setting.
Enabling the auto power-off function
ARP ODYSSEY
1. While holding down the C3, D3, and F3 keys of the keyboard, press the power
switch to turn the power on.
C3 D3 F3
2. When the power LED lights up, release the power switch. Each time you
subsequently turn the power on, the power LED will light up immediately,
indicating that the auto power‐off function is enabled.
ARP ODYSSEY Module
Turn the rear panel MODE SWITCH 5 on (upward position).
The auto power‐off function is enabled; you don't have to turn
the power off and on again to apply the setting.
ON
1 2 3 4 5
ON
1 2 3 4 5

ARP ODYSSEY ARP ODYSSEY Module
- 16 -
Let’s make some sounds
Basic settings
Set the ARP ODYSSEY’s controls (sliders, switches, etc.) as shown in the illustration
below.
While you play the keyboard, gradually raise the VCO‐1 volume slider (blue) or
VCO‐2 volume slider (green); you’ll hear the sound of a a sawtooth wave. Use the
VCA level slider (red) to adjust the volume.
Tuning
After you’ve adjusted the basic
settings as described above, use
a commercially available tuner to
adjust the FREQUENCY COURSE
slider and FREQUENCY FINE
slider to the correct pitch.

- 19 -
Owner’s manual
VCF (Voltage Controlled Filter)
Types: Low pass (I: 12 dB/oct., II III: 24 dB/oct.)
Frequency range: 16 Hz – 16 kHz
Maximum usable Q: 30
Resonance: 1/2 – self oscillate
Voltage controlled response: C3 key (left edge): 0 V, C6 key (right edge) 3 V
VCA (Voltage Controlled Amplifier)
Dynamic Range: 80 dB
RING MODULATOR
Type: Digital
Input signal: VCO‐1, VCO‐2 (square wave)
SAMPLE & HOLD
Command sources: Keyboard or LFO trigger
Sampled signals: VCO‐1 sawtooth wave and square wave, VCO‐2
square wave and pink noise
ADSR ENVELOPE GENERATOR
Attack time: 5 msec. – 5 sec.
Decay time: 10 msec. – 8 sec.
Sustain Level: 0 – 100 % or Peak
Release time: 15 msec. – 10 sec.
AR ENVELOPE GENERATOR
Attack time: 5 msec. – 5 sec.
Release time: 10 msec. – 8 sec.
CONTROL INPUT JACKS
Pedal: φ6.3mmmonauralphonejack
Portamento foot switch:
φ6.3mmmonauralphonejack
AUDIO OUTPUT JACKS
LOW
Connector: φ6.3mmmonauralphonejack
Maximumoutputlevel: -20dBu@10kΩload
Outputimpedance: 10kΩ
HIGH
Connector: XLR connector
Maximumoutputlevel: +4dBu@1kΩload
Outputimpedance: 330Ω
HEADPHONES JACK
Connector: φ6.3mmstereophonejack
Maximumoutputlevel: 50mW+50mW@33Ωload
Outputimpedance: 10Ω
* Controllable by volume knob.
EXTERNAL AUDIO INPUT (EXT AUDIO INPUT) JACK
Connector: φ6.3mmmonauralphonejack
Maximum input level: ‐10 dBu
Inputimpedance: 22kΩ
MIDI connector: IN
USB connector: Type B
CV IN/OUT JACKS
Keyboard CV (IN/OUT): 1 V/oct.
Connector: φ3.5mmmonauralphonejack
GATE IN/OUT JACKS
GATE IN: +3 V (minimum)
GATE OUT: +10 V, key down; 0 V all keys up
Connector: φ3.5mmmonauralphonejack
TRIG IN/OUT JACKS
TRIG IN: +3 V pulse min., 10 µsec. duration minimum
TRIG OUT: +10 V pulse on key depression, 10 µsec. duration
Connector: φ3.5mmmonauralphonejack
Power supply: AC adapter jack (DC 9 V )
Power consumption: 6.5 W
Dimensions (W x D x H), Weight:
ARP ODYSSEY 502 x 380 x 120 mm / 19.76" x 14.96" x 4.72",
5 kg / 11.02 lbs
ARP ODYSSEY Module 496 x 265 x 89 mm / 19.53" x 10.43" x 3.50",
3.7 kg / 8.16 lbs
Included items:
AC adapter, phone cable, mini‐phone cable, owner’s
manual
Options: VP‐10 volume pedal, PS‐1/PS‐3 pedal switch
* Specifications and appearance are subject to change without notice for mprovement.


- 21 -
Manuel d’utilisation
Nous vous remercions d’avoir choisi le synthétiseur duophonique ARP ODYSSEY/
ARP ODYSSEY Module. Pour profiter au mieux de votre nouvel instrument, veuillez
lire attentivement ce manuel et suivre ses consignes.
Précautions
Emplacement
L’utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais
fonctionnement.
• En plein soleil
• Endroits très chauds ou très humides
• Endroits sales ou fort poussiéreux
• Endroits soumis à de fortes vibrations
• A proximité de champs magnétiques
Alimentation
Branchez l’adaptateur secteur mentionné à une prise secteur de tension appropriée. Evitez de
brancher l’adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle
l’appareil est conçu.
Interférences avec d’autres appareils électriques
Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir
d’interférences à la réception. Veuillez dès lors faire fonctionner cet appareil à une distance
raisonnable de postes de radio et de télévision.
Maniement
Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec
soin.
Entretien
Lorsque l’instrument se salit, nettoyez‐le avec un chiffon propre et sec. Ne vous servez pas d’agents
de nettoyage liquides tels que du benzène ou du diluant, voire des produits inflammables.
Conservez ce manuel
Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure.
Evitez toute intrusion d’objets ou de liquide
Ne placez jamais de récipient contenant du liquide près de l’instrument. Si le liquide se renverse ou
coule, il risque de provoquer des dommages, un court‐circuit ou une électrocution.
Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se
produit, débranchez l’alimentation de la prise de courant et contactez votre revendeur korg le plus
proche ou la surface où vous avez acheté l’instrument.
* Tous les noms de produits et de sociétés sont des marques ommerciales ou déposées de leur
détenteur respectif.
Note concernant les dispositions (Seulement EU)
Quand un symbole avec une poubelle barrée d’une croix apparait sur le produit, le
mode d’emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou
piles doit être déposé chez un représentant compétent, et non pas dans une
poubelle ou toute autre déchetterie conventionnelle. Disposer de cette manière, de
prévenir les dommages pour la santé humaine et les dommages potentiels pour
l’environnement. La bonne méthode d’élimination dépendra des lois et règlements
applicables dans votre localité, s’il vous plaît, contactez votre organisme
administratif pour plus de détails. Si la pile contient des métaux lourds au‐delà du seuil
réglementé, un symbole chimique est affiché en dessous du symbole de la poubelle barrée
d’une croix sur la pile ou le pack de piles.
REMARQUE IMPORTANTE POUR LES CLIENTS
Ce produit a été fabriqué suivant des spécifications sévères et des besoins en tension
applicables dans le pays où ce produit doit être utilisé.
Si vous avez acheté ce produit via l’internet, par vente par correspondance ou/et vente par
téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous
résidez.
ATTENTION: L’utilisation de ce produit dans un pays autre que celui pour lequel il a été
conçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur.
Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit
ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

- 23 -
Manuel d’utilisation
• Propose les filtres des trois versions différentes de l’ARP ODYSSEY, avec choix très
simple via un sélecteur unique.
• La prise d’entrée audio de l’instrument permet aussi de traiter le son d’un instrument externe.
Schéma de principe
NOISE
GENERATOR
AUDIO
MIXER
VOLTAGE
CONTROLLED
FILTER
HIGH
PASS
FILTER
VOLTAGE
CONTROLLED
AMPLIFIER
RING
MOD
SAMPLE
AND
HOLD
SAMPLE
AND HOLD
MIXER
VOLTAGE
CONTROLLED
OSCILLATORS
LOW
FREQUENCY
OSCILLATOR
PEDAL
ADSR AND AR
ENVELOPE
GENERATORS
TRIGGER
ARP ODYSSEY Module: Entrée MIDI IN uniquement
KEYBOARD
MIDI IN
ARP ODYSSEY: Clavier et entrée MIDI IN intégrés
• Le port USB et la prise MIDI permettent de brancher l’instrument à un ordinateur ou
à un instrument MIDI.

ARP ODYSSEY ARP ODYSSEY Module
- 24 -
Description des panneaux et fonctions
Panneau avant (section du type de bruit et des contrôleurs)
a
b
c
d
e f g
a. Commutateur NOISE GENERATOR [WHITE, PINK] ..............................................
Permet de choisir le bruit rose (“PINK”) ou blanc (“WHITE”).
b. Curseur PORTAMENTO (noir) [MIN…MAX] .........................................................
Définit la vitesse du portamento (une fonction produisant des transitions fluides
entre les notes jouées).
Quand le curseur est en position “MIN”, le portamento est désactivé. Plus le
curseur se rapproche de la position “MAX”, plus les transitions de hauteur sont
lentes.
Vous pouvez également activer/couper la fonction portamento via un
commutateur au pied (disponible en option) branché à la prise PORTAMENTO
FOOTSWITCH.
c. Commutateur MODE [ON, OFF] ............................................................................
Définit si la fonction portamento est active ou non quand vous actionnez le
sélecteur TRANSPOSE. Utilisez un stylo à bille à pointe fine ou un objet similaire
pour actionner ce commutateur.
d. Sélecteur TRANSPOSE [2 OCTAVES UP, 0, 2 OCTAVES DOWN] ..........................
Transpose la hauteur des notes du clavier par pas de deux octaves (vers le haut
ou vers le bas).
e. Contrôleur PPC (PROPORTIONAL PITCH CONTROL) - pad
La pression (force) que vous appliquez sur ce pad détermine l’intensité de la
diminution de hauteur.
f. Contrôleur PPC (PROPORTIONAL PITCH CONTROL) - pad
La pression (force) que vous appliquez sur ce pad détermine l’intensité du
vibrato.
g. Contrôleur PPC (PROPORTIONAL PITCH CONTROL) - pad
La pression (force) que vous appliquez sur ce pad détermine l’intensité de
l’augmentation de hauteur.

- 25 -
Manuel d’utilisation
Panneau avant (section VCO-1)
c
d
e
f
h i j
g
a
b
Les paramètres suivants déterminent le fonctionnement de l’oscillateur 1 (VCO‐1).
a. Curseur FREQUENCY COARSE (bleu) [20(0.2)Hz…2K(20)Hz] .............................
Produit un réglage brut de la hauteur.
Ce réglage couvre une plage de fréquence de 20 Hz à 2 kHz quand le commutateur
de clavier est actif, et une plage de 0,2 Hz à 20 Hz quand ce commutateur est
coupé.
La plage de fréquence (20 Hz à 2 kHz) est une valeur approximative.
b. Curseur FREQUENCY FINE (bleu) [±400cent] ......................................................
Produit un réglage fin de la hauteur.
c. Commutateur de clavier [AUDIO KYBD ON, LF KYBD OFF] ...............................
Quand ce commutateur est sur la position AUDIO KYBD ON, le VCO‐1 est
connecté au CV du clavier et produit les notes de façon habituelle. Quand il est
sur la position AUDIO KYBD OFF, le VCO‐1 est déconnecté du CV du clavier et
oscille comme un LFO. Vous pouvez utiliser ce signal pour moduler le VCO‐2 ou
comme source audio pour produire des effets sonores.
d. Curseur d’intensité FM (rose)
e. Curseur d’intensité FM (jaune)
Règle l’intensité de la modulation de fréquence (FM) quand l’effet est actif.
f. Curseur PULSE WIDTH (WIDTH) (bleu) [50%…MIN] ...........................................
Règle la largeur de pulsation.
g. Curseur PULSE WIDTH (MOD) (rose)
Règle l’intensité de la modulation de largeur de pulsation.
h. Commutateur FM source [LFO , LFO ] ............................................
Sélectionne la forme d’onde de la modulation appliquée par le LFO.
i. Commutateur FM source [S/H, ADSR ] ......................................................
Sélectionne S/H (échantillonnage‐blocage) ou l’enveloppe (ADSR) comme source
de modulation.
j. Commutateur de source de la modulation de largeur de pulsation ................
....................................................................................[LFO , ADSR ]
Définit la source appliquant la modulation de largeur de pulsation.

ARP ODYSSEY ARP ODYSSEY Module
- 26 -
Panneau avant (section VCO-2)
c
d
e
f
h i j
g
a
b
Les paramètres suivants déterminent le fonctionnement de l’oscillateur 2 (VCO‐2).
a. Curseur FREQUENCY COARSE (vert) [20(0.2)Hz…2K(20)Hz] .............................
Ce contrôleur permet de régler la hauteur entre 20 Hz et 2 kHz.
Quand le commutateur SYNC est actif, ce contrôleur affecte la structure des
harmoniques au lieu de la hauteur.
La plage de fréquence (20 Hz à 2 kHz) est une valeur approximative.
b. Curseur FREQUENCY FINE (vert)....................................................... [±400cent]
Produit un réglage fin de la hauteur.
Quand le commutateur SYNC est actif, ce contrôleur affecte la structure des
harmoniques au lieu de la hauteur.
c. Commutateur SYNC OFF, ON ...............................................................................
Active/coupe la synchronisation.
Quand ce commutateur est sur “OFF”, vous pouvez jouer en mode duophonique.
Quand il est sur “ON”, le VCO‐2 est synchronisé avec la fréquence (hauteur) du
VCO‐1.
d. Curseur d’intensité FM (rose)
e. Curseur d’intensité FM (jaune)
Règle l’intensité de la modulation de fréquence (FM) quand l’effet est actif.
f. Curseur PULSE WIDTH (WIDTH) (bleu) [50%…MIN] ...........................................
Règle la largeur de pulsation.
g. Curseur PULSE WIDTH (MOD) (rose)
Règle l’intensité de la modulation de largeur de pulsation.
h. Commutateur FM source [LFO , S/H MIXER OR PEDAL] ...........................
Sélectionne la source de modulation: la sinusoïde d’un LFO ou le signal produit
par la fonction S/H MIXER (mixeur d’échantillonnage‐blocage) ou par une
pédale.
La position “S/H MIXER OR PEDAL” permet de contrôler la modulation avec
une pédale de volume (disponible en option) branchée à la prise PEDAL.
i. Commutateur FM source [S/H, ADSR ] ......................................................
Sélectionne S/H (échantillonnage‐blocage) ou l’enveloppe (ADSR) comme source
de modulation.
j. Commutateur de source de la modulation de largeur de pulsation ................
.................................................................................... [LFO , ADSR ]
Définit la source appliquant la modulation de largeur de pulsation.

- 27 -
Manuel d’utilisation
Panneau avant (section LFO, SAMPLE AND HOLD)
a
b
c
d
e f g
a. Curseur LFO FREQ (vitesse du LFO) (rose) [0.2Hz…20Hz] .................................
Règle la vitesse du LFO.
Relevez le curseur pour augmenter la vitesse.
b. Curseur de niveau d’entrée S/H (bleu)
Règle le niveau auquel la forme d’onde produite par le VCO‐1 est transmise au
S/H MIXER.
c. Curseur de niveau d’entrée S/H (blanc)
Règle le niveau auquel le bruit ou l’onde carrée produite par le VCO‐2 est
transmis au S/H MIXER.
d. Curseur S/H OUTPUT LAG (jaune)
Adoucit les changements de tension de sortie du S/H.
Plus le curseur approche de la position “MAX”, plus l’effet de ce “lissage” est
marqué.
e. Commutateur de source d’entrée S/H [VCO-1 , VCO-1 ] ..............
Choisit la source (forme d’onde du VCO‐1) transmise au S/H MIXER.
f. Commutateur de source d’entrée S/H [NOISE GEN, VCO-2 ] ...................
Choisit la source (bruit ou onde carrée du VCO‐2) transmise au S/H MIXER.
g. Commutateur de source de déclenchement S/H [LFO TRIG, KYBD TRIG] .........
Sélectionne la source (signal du LFO ou du clavier) utilisée comme déclencheur
pour la détection d’un signal audio transmis par le S/H MIXER.

ARP ODYSSEY ARP ODYSSEY Module
- 28 -
Panneau avant (section AUDIO MIXER, VCF, HPF, VCA)
d
e
f
c
a
g
h
i
j
k
l
m
n
b
o p q r s t
a. Curseur VCF FREQ (noir) [16Hz…16KHz] ............................................................
Définit l’effet du filtre passe‐bas (LPF ou “Low‐pass filter”).
Quand ce curseur est en bas de course (16 Hz), le filtre coupe la plage de l’aigu
du signal d’entrée, ce qui adoucit le son. Relevez le curseur pour éclaircir le son.
b. Curseur VCF RESONANCE (noir) [MIN…SELF OSC] .............................................
Règle la résonance.
Ce paramètre modifie le timbre en accentuant les harmoniques aux alentours de
la fréquence de coupure. Une auto‐oscillation (quand le VCF même produit un
son) est générée à un certain point quand vous relevez le curseur.
c. Commutateur VCF TYPE.........................................................................[ , , ]
Sélectionne le type (version) du VCF.
: ODYSSEY Rev. 1
: ODYSSEY Rev. 2
: ODYSSEY Rev. 3
d. Curseur HPF CUTOFF FREQ (noir) [16Hz…16KHz] ..............................................
Définit l’effet du filtre passe‐haut (HPF ou “High‐pass filter”).
Au fil que vous relevez le curseur, la plage du grave du signal d’entrée est
coupée, ce qui amincit le son. Ce filtre peut se révéler très utile pour simuler le
son de certains instruments.
e. Commutateur DRIVE [OFF, ON] ............................................................................
Quand il est sur “ON”, ce commutateur permet de saturer le VCA.
f. Curseur VCA GAIN (noir)
Règle le niveau auquel le signal audio passe en permanence par le VCA.
g. Curseur NOISE/RING MOD (blanc)
Règle le niveau du signal audio transmis par le générateur de bruit ou le
modulateur en anneau.
h. Curseur de volume du VCO-1 (bleu)
Règle le niveau du signal audio transmis par le VCO‐1.
i. Curseur de volume du VCO-2 (vert)
Adjusts the level of the audio signal that is sent from VCO‐2.
j. Curseur de niveau de modulation du ltre (noir)
Règle le niveau du signal contrôlant VCF FREQ, ou définit comment le signal
transmis par S/H MIXER ouvre et ferme le filtre.

- 29 -
Manuel d’utilisation
k. Curseur de niveau de modulation du ltre (jaune)
Définit la manière dont le filtre est ouvert et fermé par S/H (Sample/Hold) ou le
LFO.
l. Curseur de niveau de modulation du ltre (rose)
Définit la manière dont les deux générateurs d’enveloppe (AR et ADSR)
contrôlent le filtre.
m. Curseur de niveau VCA (rouge)
Règle le niveau auquel les générateurs d’enveloppe (AR et ADSR) contrôlent le
VCA. En termes pratiques, il s’agit de la commande de volume principale de
l’ARP ODYSSEY.
Quand le commutateur DRIVE est sur “ON”, ce curseur contrôle aussi la
distorsion (saturation) du VCA.
n. Commutateur de source d’entrée de ltre (NOISE/RING MOD) ........................
..............................................................................................[NOISE, RING MOD]
Permet de choisir le bruit (“NOISE”) ou le modulateur en anneau (“RING MOD”).
o. Commutateur de source d’entrée de ltre
(VCO-1 wave) ....................................
..............................................................................[VCO-1 , VCO-1 ]
Définit la forme d’onde (en dents de scie ou carrée) du VCO‐1.
Si vous avez choisi l’onde carrée, le curseur PULSE WIDTH (page 25) vous
permet de modifier la largeur de pulsation et de passer d’une onde carrée à une
onde à pulsation.
p. Commutateur de source d’entrée de ltre
(VCO-2 wave) ....................................
..............................................................................[VCO-2 , VCO-2 ]
Définit la forme d’onde (en dents de scie ou carrée) du VCO‐2.
Si vous avez choisi l’onde carrée, le curseur PULSE WIDTH (page 26) vous
permet de modifier la largeur de pulsation et de passer d’une onde carrée à une
onde à pulsation.
q. Commutateur de source de modulation de ltre (KYBD CV/S/H MIXER OR
PEDAL) [KYBD CV, S/H MIXER OR PEDAL] ............................................................
Définit la source de contrôle du filtre.
Si vous sélectionnez “KYBD CV” (tension de contrôle du clavier), le signal
normalement utilisé pour transmettre les données des touches du clavier au VCO
peut être mis à profit pour ouvrir et fermer le filtre. Cela permet par exemple de
produire un effet de jeu où le filtre s’ouvre davantage en réponse à des notes
aiguës.
Quand ce commutateur est sur “S/H MIXER OR PEDAL”, c’est le signal transmis
par le S/H MIXER qui ouvre et ferme le filtre. Si une pédale de volume (disponible
en option) est branchée à la prise PEDAL, vous pouvez utiliser son signal pour
contrôler le VCF et produire un effet similaire à une pédale Wah.
r. Commutateur de source de modulation de ltre (S/H/LFO)
....[S/H, LFO ]
Définit la source de contrôle du filtre.
Vous pouvez produire un effet Wah en modulant le filtre avec le LFO.
s. Commutateur de source de modulation de ltre (ADSR/AR) ...........................
........................................................................................[ADSR , AR ]
Définit le générateur d’enveloppe de contrôle du filtre.
t. Commutateur VCA EG [AR , ADSR ] ...................................................
Définit le générateur d’enveloppe de contrôle du VCA.

- 31 -
Manuel d’utilisation

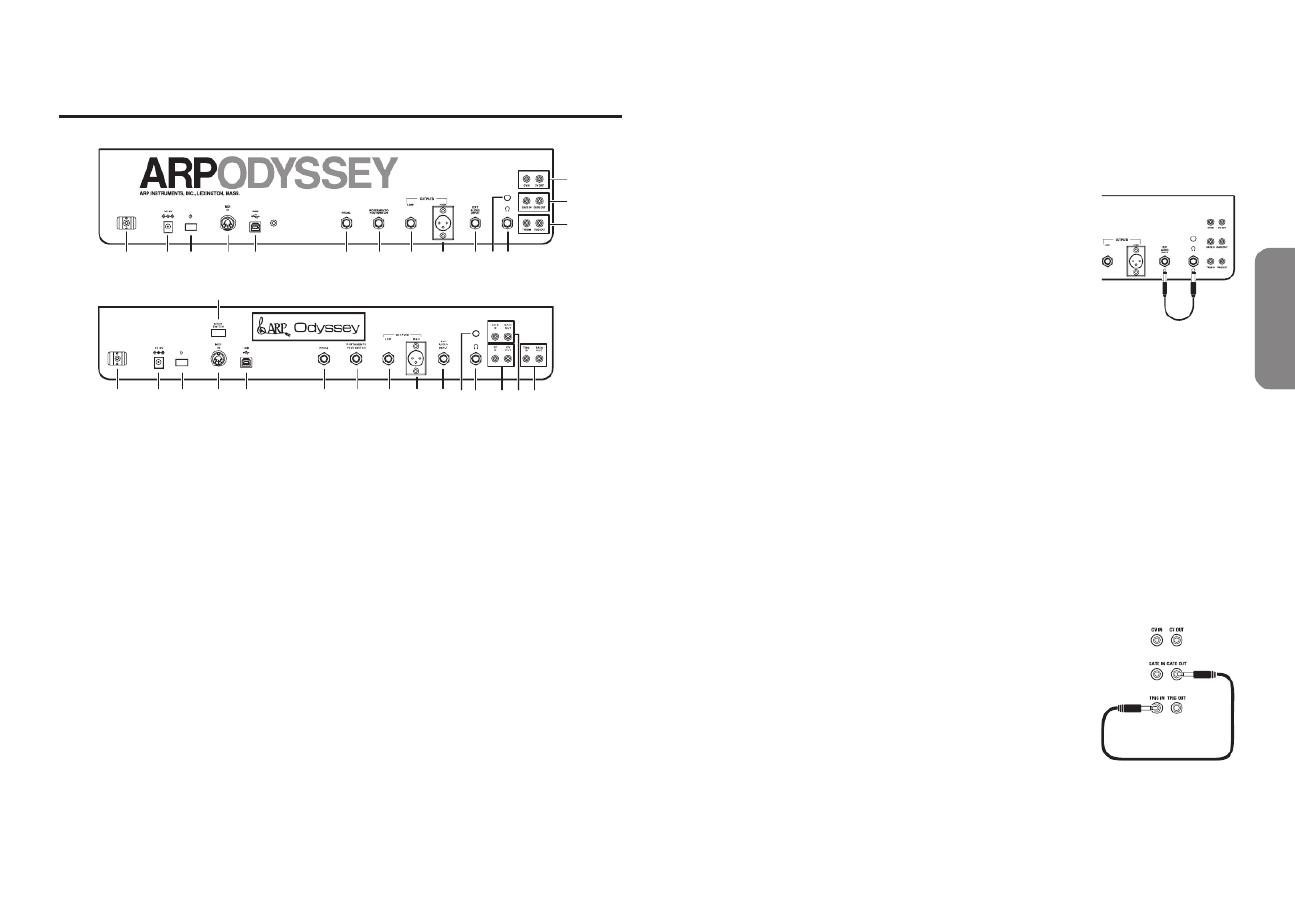

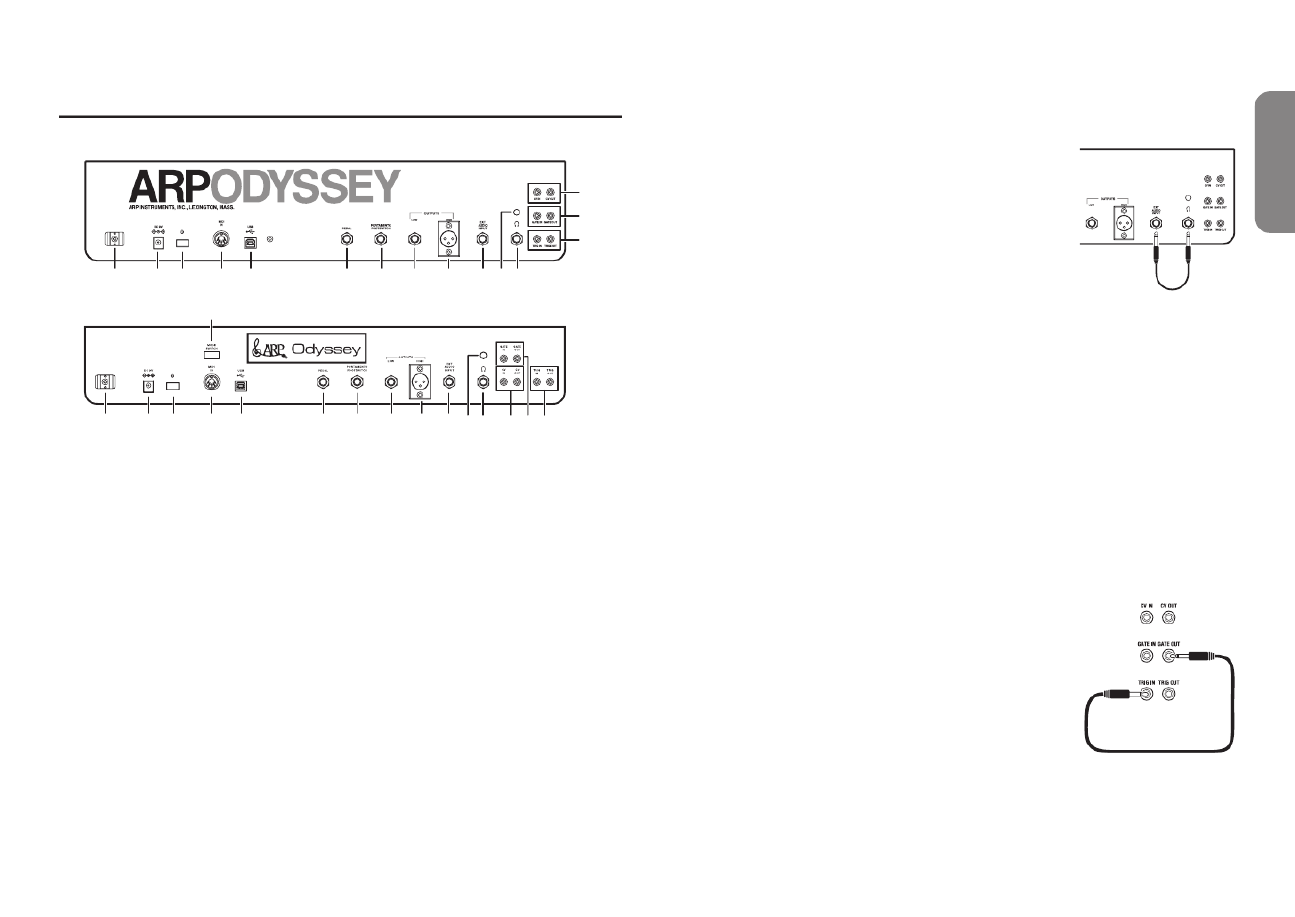

Panneau arrière
e f g h i j k l
m
n
o
b c da
onm
p
k l
e f g h i jb c da
ARP ODYSSEY Module
ARP ODYSSEY
a. Crochet pour câble
Enroulez le câble de l’adaptateur secteur autour de ce crochet pour éviter toute
déconnexion accidentelle.
b. Prise DC 9V
Branchez ici l’adaptateur secteur fourni. Branchez d’abord l’adaptateur secteur
à l’instrument, puis connectez‐le à une prise de courant de tension appropriée.
c. Interrupteur d’alimentation
Il met l’appareil sous/hors tension. Pour couper l’alimentation, maintenez le
bouton enfoncé.
d. Prise MIDI IN
Cette prise permet de brancher un instrument MIDI externe et de recevoir des
données MIDI.
e. Port USB B
Permet de relier cet instrument à un ordinateur et d’échanger des données MIDI
entre les deux appareils.
f. Prise PEDAL
Permet de brancher une pédale de volume (disponible en option). Cette prise
permet aussi de brancher un séquenceur SQ‐1 afin de piloter l’ARP ODYSSEY.
g. Prise PORTAMENTO FOOTSWITCH
Permet de brancher un commutateur au pied (disponible en option).
h. Prise OUTPUT LOW
Permet de brancher un ampli ou une enceinte active.
i. Prise OUTPUT HIGH
Permet de brancher une console de mixage ou un ampli doté d’une prise XLR.
j. Prise EXT AUDIO INPUT
Si vous utilisez votre ARP ODYSSEY comme processeur d’effet, branchez ici la
source audio externe via un câble à prises jack mono.
Le signal audio reçu à la prise EXT AUDIO INPUT est
transmis à la section AUDIO MIXER et transite par le
filtre (VCF) et l’amplificateur (VCA). Réglez le volume
avec la commande du dispositif externe connecté.
Astuce: Vous pouvez relier la prise EXT AUDIO INPUT
à la prise casque avec le câble à fiches jack fourni,
afin de générer de la rétroaction dans le système
et ainsi élargir la palette de création sonore.
Réglez l’intensité de rétroaction avec la commande de volume du casque.
k. Commande de volume casque
Règle le volume du casque branché.
Si vous appliquez de la rétroaction, cette commande règle le niveau de rétroaction.
l. Prise casque
Branchez‐y un casque d’écoute stéréo. Cette prise produit le même signal que les
prises OUTPUT LOW et OUTPUT HIGH. Pour appliquer de la rétroaction, reliez
cette prise à la prise EXT AUDIO INPUT de l’ARP ODYSSEY.
m. Prises CV IN/OUT
Ces prises reçoivent et transmettent la tension de contrôle (une tension identifiant
la hauteur).
n. Prises GATE IN/OUT
Ces prises reçoivent et transmettent un signal de Gate (indiquant qu’un son est
produit).
o. Prises TRIG IN/OUT
Ces prises reçoivent et transmettent un signal de
déclenchement (indiquant qu’une touche du clavier est
enfoncée).
Astuce: Vous pouvez relier la prise TRIG IN et la prise
GATE OUT de l’instrument avec le câble à fiches
minijack fourni. Dans ce cas, l’enveloppe ADSR
n’est pas redéclenchée, ce qui vous permet de jouer legato.
p. Commutateur MODE SWITCH (ARP ODYSSEY Module uniquement)
Ce commutateur (en fait un set de 5 commutateurs) permet de régler le canal
MIDI et la fonction de coupure automatique de l’alimentation.
Quand vous manipulez le commutateur, la diode d’alimentation clignote.
Câble à
fiches jack
(fourni)
Câbleàfiches
minijack(fourni)

ARP ODYSSEY ARP ODYSSEY Module
- 32 -
Préparations
Connexions
L’illustration suivante montre un exemple typique de connexions. Branchez le
matériel répondant à vos besoins.
brancher
à une prise
de courant
Adaptateur
secteur
(fourni)
Commutateur au pied
Enceintes actives, etc.
Câble XLR
Câble USB
Ordinateu
MIDI OUT
Casque
Pédale de
volume
Source audio,
etc. externe
Câble MIDI
Câble à fiches
jack mono
Câble à fiches
jack mono
Câble à fiches
jack mono
ou
Autres exemples de connexions
Vous pouvez connecter votre ARP ODYSSEY à un séquenceur à l’aide de câbles à
fiches minijack mono, comme illustré ci‐dessous. Cela vous permet de piloter les sons
de votre ARP ODYSSEY avec le séquenceur.
Si vous branchez l’ARP ODYSSEY à un SQ‐1, reliez la prise PEDAL de l’ARP
ODYSSEY à la prise CV OUT du SQ‐1 afin de pouvoir contrôler la hauteur et le filtre
du VCO 2 de l’ARP ODYSSEY.
CV OUT
GATE OUT CV IN
GA
TE IN
CV OUT
Séquenceur, etc.
bouchon de
conversion
Veillez à mettre tous les appareils hors tension avant d’effectuer la moindre
connexion. Veillez à mettre tout votre matériel hors tension avant d’effectuer
la moindre connexion. Effectuer des branchements quand un appareil est sous
tension pourrait endommager les enceintes ou causer un dysfonctionnement,
voire un endommagement de votre matériel.
Pour pouvoir utiliser une pédale de volume Korg VP‐10 (disponible en option),
raccordez sa prise OUT 1 ou OUT 2 à la prise PEDAL de l’ARP ODYSSEY avec un
câble à prises jack mono. Dans ce cas, veillez à régler la commande MINIMUM
VOLUME de la VP‐10 sur 0 (niveau minimum).
Astuce: Pour activer/couper le portamento au pied, branchez un commutateur au
pied Korg PS‐1 ou PS‐3 (disponible en option) à la prise PORTAMENTO
FOOTSWITCH de votre ARP ODYSSEY. Le portamento est désactivé quand
vous enfoncez le commutateur au pied. Quand vous le relâchez, l’effet de
portamento est appliqué conformément au réglage de vitesse défini avec le
curseur PORTAMENTO.

- 33 -
Manuel d’utilisation
Mise sous tension
Mettez vos enceintes actives ou tout autre dispositif externe hors tension avant
de mettre votre ARP ODYSSEY sous tension.
1. Abaissez le curseur de niveau VCA (page 29) et le curseur VCA GAIN (page
28) de l’ARP ODYSSEY en bas de course.
2. Appuyez sur l’interrupteur d’alimentation de l’ARP ODYSSEY pour le mettre
sous tension. La diode d’alimentation s’allume.
3. Diminuez le volume de vos enceintes actives ou de tout autre système
d’amplification externe et mettez‐le(s) sous tension.
4. Réglez le volume de vos enceintes actives ou de votre sono sur un niveau approprié,
puis ajustez le curseur de niveau VCA de l’ARP ODYSSEY.
Astuce: Si vous n’êtes pas familiarisé avec la procédure de création de sons,
nous vous conseillons d’effectuer maintenant les réglages décrits dans la
section “Réglages élémentaires” (page 34).
Mise hors tension
1. Diminuez le volume de vos enceintes actives ou de tout autre système
d’amplification externe et mettez‐le(s) hors tension.
2. Appuyez sur l’interrupteur d’alimentation de l’ARP ODYSSEY jusqu’à ce que sa
diode d’alimentation s’éteigne, puis relâchez l’interrupteur.
Fonction de mise hors tension automatique
L’ARP ODYSSEY est doté d’une fonction de coupure automatique de l’alimentation
qui, comme son nom l’indique, met automatiquement l’instrument hors tension
quand il est resté environ quatre heures sans être utilisé ou manipulé. La fonction de
coupure automatique de l’alimentation est activée par défaut.
Changer le réglage de coupure automatique d’alimentation
Cette section décrit comment changer le réglage de fonction de coupure automatique
d’alimentation.
Ne mettez jamais l’instrument hors tension pendant que vous effectuez ce réglage.
Cela risquerait d’endommager les données et de causer un dysfonctionnement
de l’instrument.
Astuce: Le réglage de la fonction de coupure automatique d’alimentation est
mémorisé et conservé à la mise hors tension de l’instrument.
Pour désactiver la fonction de coupure automatique d'alimentation
ARP ODYSSEY
1. Mettez l’instrument sous tension en maintenant les touches Do3, Ré3 et Mi3 de
son clavier enfoncées.
Do3 Ré3 Mi3
2. Attendez que la diode d’alimentation clignote plusieurs fois puis reste allumée
avant de relâcher l’interrupteur d’alimentation. Par la suite, chaque fois que vous
mettez l’instrument sous tension, sa diode d’alimentation clignote, indiquant que
la fonction de coupure automatique d’alimentation est désactivée.
ARP ODYSSEY Module
Placez le commutateur MODE SWITCH 5 en face arrière en
position “Off” (en bas). La fonction de coupure automatique
d’alimentation est désactivée. Vous ne devez pas mettre
l’instrument hors tension puis à nouveau sous tension pour appliquer le réglage.
Pour activer à nouveau la fonction de coupure automatique d'alimentation
ARP ODYSSEY
1. Mettez l’instrument sous tension en maintenant les touches Do3, Ré3 et Fa3 de
son clavier enfoncées.
Do3 Ré3 Fa3
2. Attendez que la diode d’alimentation s’allume avant de relâcher l’interrupteur
d’alimentation. Par la suite, chaque fois que vous mettez l’instrument sous
tension, sa diode d’alimentation s’allume immédiatement, indiquant que la
fonction de coupure automatique d’alimentation est active.
ARP ODYSSEY Module
Placez le commutateur MODE SWITCH 5 en face arrière en
position “On” (en haut). La fonction de coupure automatique
d’alimentation est activée. Vous ne devez pas mettre
l’instrument hors tension puis à nouveau sous tension pour appliquer le réglage.
ON
1 2 3 4 5
ON
1 2 3 4 5

ARP ODYSSEY ARP ODYSSEY Module
- 34 -
Production de sons
Réglages de base
Réglez les commandes (curseurs, commutateur, etc.) de l’ARP ODYSSEY comme
illustré ci‐dessous.
Jouez sur le clavier tout en augmentant progressivement le niveau avec le curseur de
volume du VCO‐1 (bleu) ou le curseur de volume du VCO‐2 (vert). Le son que vous
obtenez est une onde en dents de scie. Réglez le volume avec le curseur de niveau
VCA (rouge).
Accordage
Après avoir effectué les réglages
de base décrits ci‐dessus,
accordez l’instrument en réglant
ses curseurs FREQUENCY
COARSE et FREQUENCY FINE
à la hauteur (fréquence) correcte
avec un accordeur disponible
dans le commerce.
Produktspecifikationer
Varumärke: | Korg |
Kategori: | Synthesizer |
Modell: | ARP ODYSSEY Module |
Behöver du hjälp?
Om du behöver hjälp med Korg ARP ODYSSEY Module ställ en fråga nedan och andra användare kommer att svara dig
Synthesizer Korg Manualer
1 Februari 2025
7 Januari 2025
2 Oktober 2024
1 Oktober 2024
22 September 2024
19 September 2024
18 September 2024
16 September 2024
13 September 2024
12 September 2024
Synthesizer Manualer
- Modal Electronics
- (Recovery)
- Flame
- Moog
- GS Music
- Dnipro
- Cre8audio
- Studiologic
- Erica Synths
- Fred's Lab
- Nystrom
- Meebleeps Machines
- Casio
- Future Retro
- ELTA Music
Nyaste Synthesizer Manualer
19 Mars 2025
19 Mars 2025
19 Mars 2025
19 Mars 2025
19 Mars 2025
19 Mars 2025
19 Mars 2025
19 Mars 2025
19 Mars 2025
19 Mars 2025
