DuoView Camera

1000

WATERPROOF

IP 67

ø 9 mm

DOF

3 … 5 cm

1 … 5 cm

Funktion / Verwendung

Die DuoView Camera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoFlex. Zusammen mit

der Basiseinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen wie

z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ gesendet.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie

die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig

durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe des Gerätes mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen

aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder

die Batterieladung schwach ist.

– Der Kamerakopf ist nicht säurebeständig oder feuerfest.

– Es ist unbedingt darauf zu achten, das die DuoView Camera nicht in Kontakt mit Chemikalien,

Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes

und auch zu schweren Verletzungen des Bedieners führen.

– Die DuoView Camera darf nicht für medizinische Untersuchungen / Personenuntersuchung

verwendet werden.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen

Benutzung des Gerätes.

– Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen

in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungs-

freiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

– Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen

Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren

aktuellen Fassungen.

– Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftiger-

weise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß

EMV-Richtlinie 2014/30/EU ein.

DuoView Camera

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der

Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen

Beeinussung oder Störung von und druch elektronischer Geräte ist gegeben.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz

von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

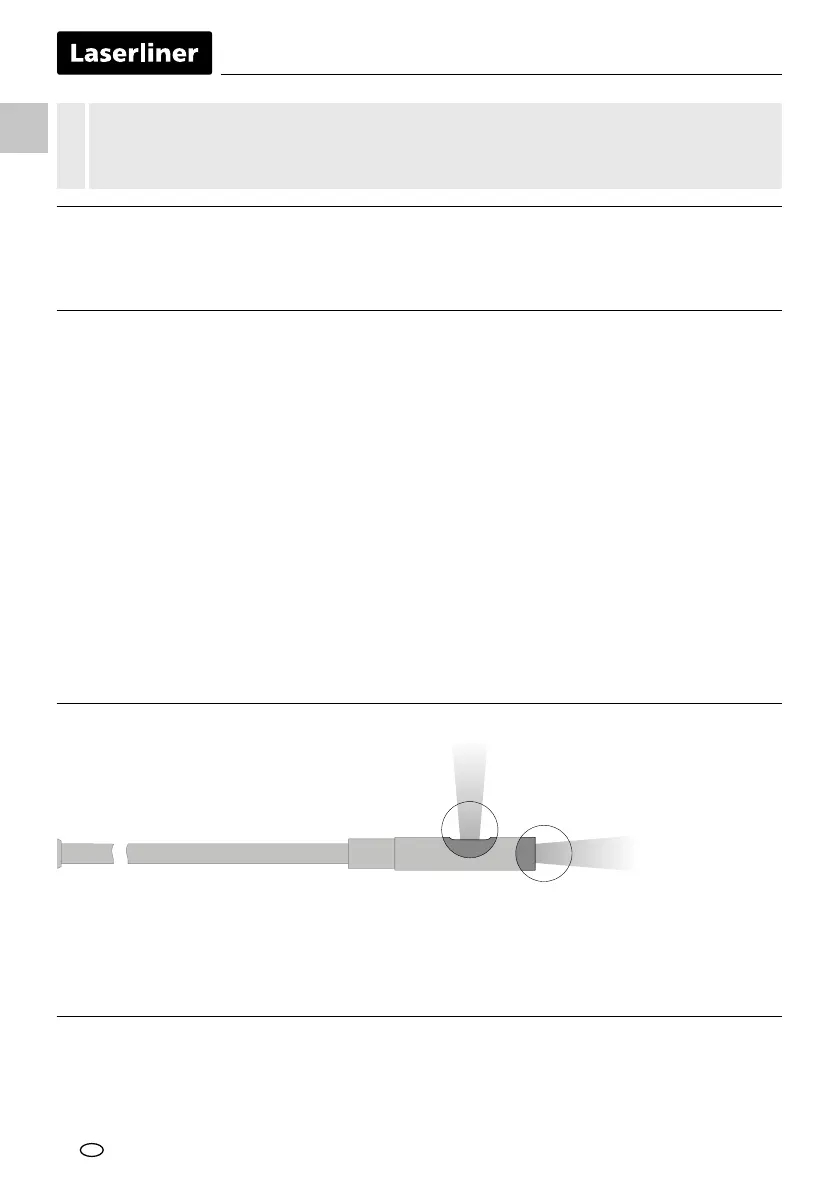

Schärfentiefebereich

Objekte die weit außerhalb dieses Bereichs liegen können unscharf erscheinen.

Die Frontkamera der DuoView Camera liefert im Bereich von 3 - 5 cm vor dem Kamerakopf scharfe Bilder.

Die Seitenkamera hat einen Schärfentiefebereich von 1 - 5 cm vor dem Kamerakopf.

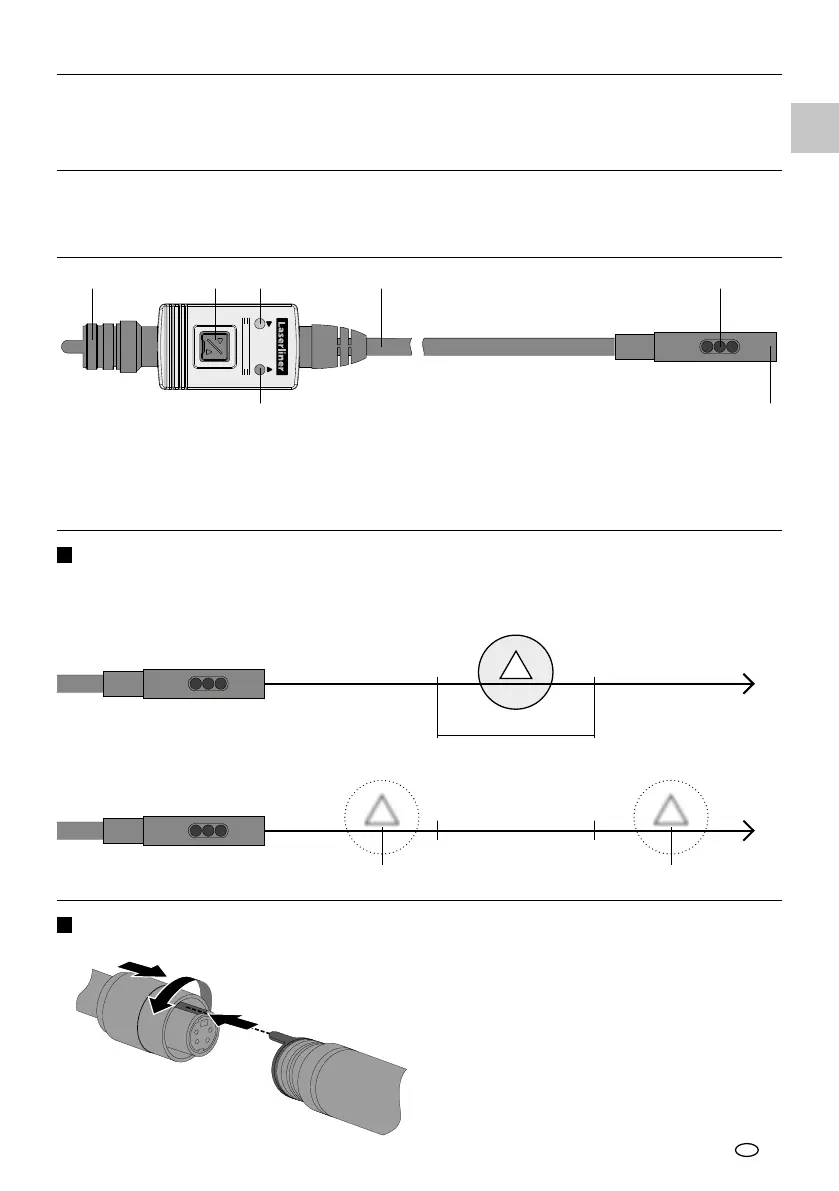

Anschluss Flexschlauch

1 Anschluss Basiseinheit

2 Umschaltung Front- und Seitenkamera

3 grüne LED Seitenkamera

4 rote LED Frontkamera

5 Flexschlauch

6 Seitenkamera

7 Frontkamera

DuoView Camera

1 2 53 6

4 7

Darstellung Frontkamera

3 - 5 cm

DuoView Camera

< 3 cm > 5 cm

DuoView Camera

Produktspecifikationer

Varumärke:	Laserliner
Kategori:	Inte kategoriserad
Modell:	DuoView Camera
Vikt:	144 g
Bredd:	1100 mm
Djup:	24 mm
Höjd:	30 mm
Skärm diagonal:	- "
Upplösning:	640 x 480 pixlar
Kompatibla produkter:	VideoFlex G3, G4
Produktens färg:	Black, White
Skyddsfunktioner:	Vattentålig
Temperatur vid drift:	-20 - 80 ° C
Temperaturintervall (förvaring):	0 - 60 ° C
Intervall för relativ operativ luftfuktighet:	0 - 80 %
Fuktighet (förvaring):	20 - 90 %
Internationellt skydd (IP) kod:	IP67
Synfältsvinkel (FOV):	57 °
Antal belysning lysdioder:	6
Sondens längd:	1000 mm
Sondens diameter:	9 mm
Typ av sond:	Flexibel sond
