LC-Power LC8550 V2.31 Bruksanvisning

LC-Power UPS LC8550 V2.31

Läs gratis den bruksanvisning för LC-Power LC8550 V2.31 (8 sidor) i kategorin UPS. Guiden har ansetts hjälpsam av 27 personer och har ett genomsnittsbetyg på 4.5 stjärnor baserat på 14 recensioner. Har du en fråga om LC-Power LC8550 V2.31 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

Ladda ner PDF

Sida 1/8

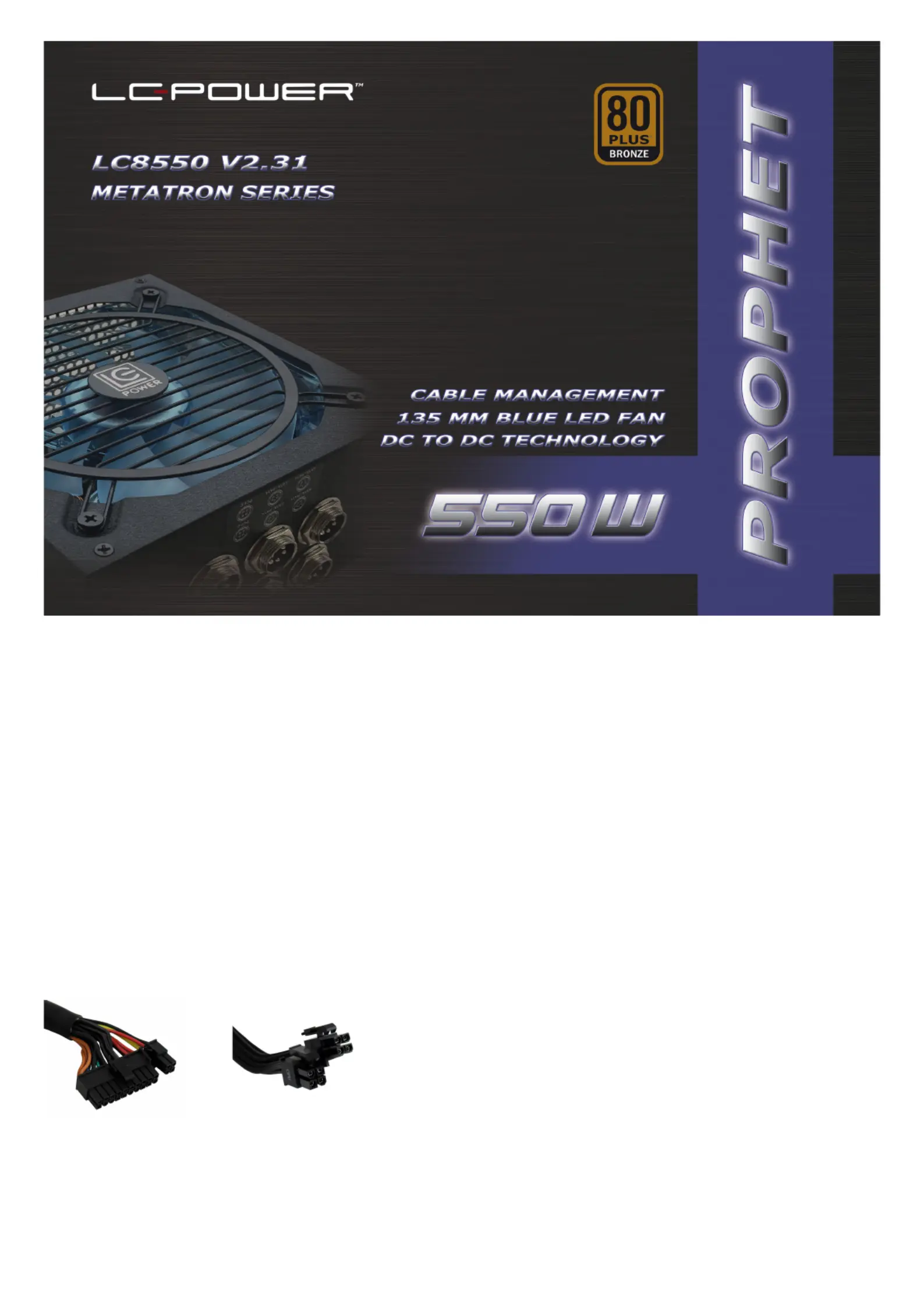

LC8550 V2.31 – PROPHET

METATRON SERIES - ATX-SCHALTNETZTEIL

.: DEUTSCH :.

Vielen Dank, dass Sie sich für ein Weitbereichsnetzteil von LC-Power entschieden haben. Die METATRON-

Serie bietet präzise Performance und Anschlussmöglichkeiten für aktuellste Hardware. Außerdem besticht

sie durch einen ungewöhnlich hohen Wirkungsgrad und eine massive Kühlleistung für Ihr System.

Bitte vergewissern Sie sich, dass Netzteil und Computer ausgeschaltet sind, bevor Sie ein Gerät ein- oder

ausbauen. Die Installation durch Fachpersonal wird ausdrücklich empfohlen.

WICHTIG:

Wenn Sie Probleme mit dem Anschluss Ihrer Geräte haben oder sich nicht sicher sind, welcher Anschluss

zu welchem Gerät gehört, fragen Sie bitte Ihren Händler um Hilfe, um persönliche Schäden sowie Schäden

an Ihrer Hardware zu vermeiden. Bitte fixieren Sie das Netzteil mit vier Schrauben an der

Gehäuserückseite, um Schäden an Ihren Komponenten zu vermeiden.

Dank der leistungsstarken +12V-Leitung und des 20+4-Pin-Mainboard-Anschlusses lässt sich das Netzteil

mit allen aktuellen Mainboards betreiben. Sofern Ihr Mainboard-Hauptstecker nur einen 20-Pin-Anschluss

benötigt, entfernen Sie einfach 4 Pins an der Seite des teilbaren Mainboard-Hauptsteckers.

Wenn Ihr Mainboard einen zusätzlichen 12V-Anschluss benötigt, verwenden Sie bitte den bzw. die

separaten, quadratischen 4-Pin-Anschlüsse (4- oder 4+4-Pin). Verwenden Sie hierfür niemals den

eventuell abgeteilten 4-Pin-Stecker des Mainboard-Hauptsteckers!

Produktspecifikationer

Varumärke:	LC-Power
Kategori:	UPS
Modell:	LC8550 V2.31
Vikt:	2464 g
Bredd:	150 mm
Djup:	158 mm
Höjd:	86 mm
Effektfaktor:	0.99
Effektivitet:	85 %
Power Factor Correction (PFC) typ:	Aktiv
CPU-strömkabelns längd:	600 mm
Produktens färg:	Svart
Effekt skyddsfunktioner:	Over current, Over power, Over voltage, Short circuit, Under voltage
Hållbarhetscertifiering:	RoHS
AC-inspänning:	110 - 240 V
Fläktdiameter:	135 mm
Belysning:	Ja
Belysningsfärg:	Blå
På / av-knapp:	Ja
Ljudnivå Lc IEC:	- dB
ATX-version:	2.31
Harmonized System (HS)-kod:	84733020
Antal fläktar:	1 fläkt/-ar
Ändamål:	PC
Total effekt:	550 W
Kylning typ:	Aktiv
Periferiska (Molex) strömkontakter (4-pin):	6
Antalet SATA strömkontakter:	6
Kombinerad effekt (+3,3 V):	110 W
Kombinerad effekt (+12 V):	549.6 W
Kombinerad effekt (+5 V):	110 W
Max utström (+3,3 V):	20 A
Max utström (+12 V):	45.8 A
Max utström (+5 V):	20 A
Strömförsörjningsenhet formfaktor:	ATX
Moderkort strömkontakt:	20+4 pin ATX
Längd, moderkortets strömförsörjningskabel:	550 mm
SATA-nätkabelns längd:	500,650,800 mm
PCI Express strömkontakter (6 +2 pin):	2
CPU strömkontakt (4 +4 pin):	Ja
Typ av kablage:	Semimodulär
80 plus-certifiering:	80 PLUS Bronze
Anslutning för diskettenhet:	Ja
PCI expressanslutning:	Ja
Fan plats:	Övre
Tillbehörsnätkabelns (Molex) längd:	450,600,750 mm
PCI Express-nätkabelns längd:	550 mm
Diskettenhet strömkontakt:	2
ATX strömkontakt (20 4 stift):	Ja
Diskettenhetens kabellängd:	900 mm
