HDMI over IP PoE Transmitter/Receiver

HVE-6601T/6601R

HDMI Video Wall over IP PoE Transmitter / Receiver

V 1.0

Quick Installation Guide

Package Contents

HVE-6501T:

Power Adapter

CD Manual/Utility

Quick Installation Guide

HVE-6501R:

Power Adapter

CD Manual/Utility

Quick Installation Guide

HVE-6601T:

Power Adapter

RS-232 Y-Cable

CD Manual/Utility

Quick Installation Guide

HVE-6601R:

Power Adapter

CD Manual/Utility

Quick Installation Guide

This guide covers only the most common situations. All detailed

information is described in the user manual

Page2

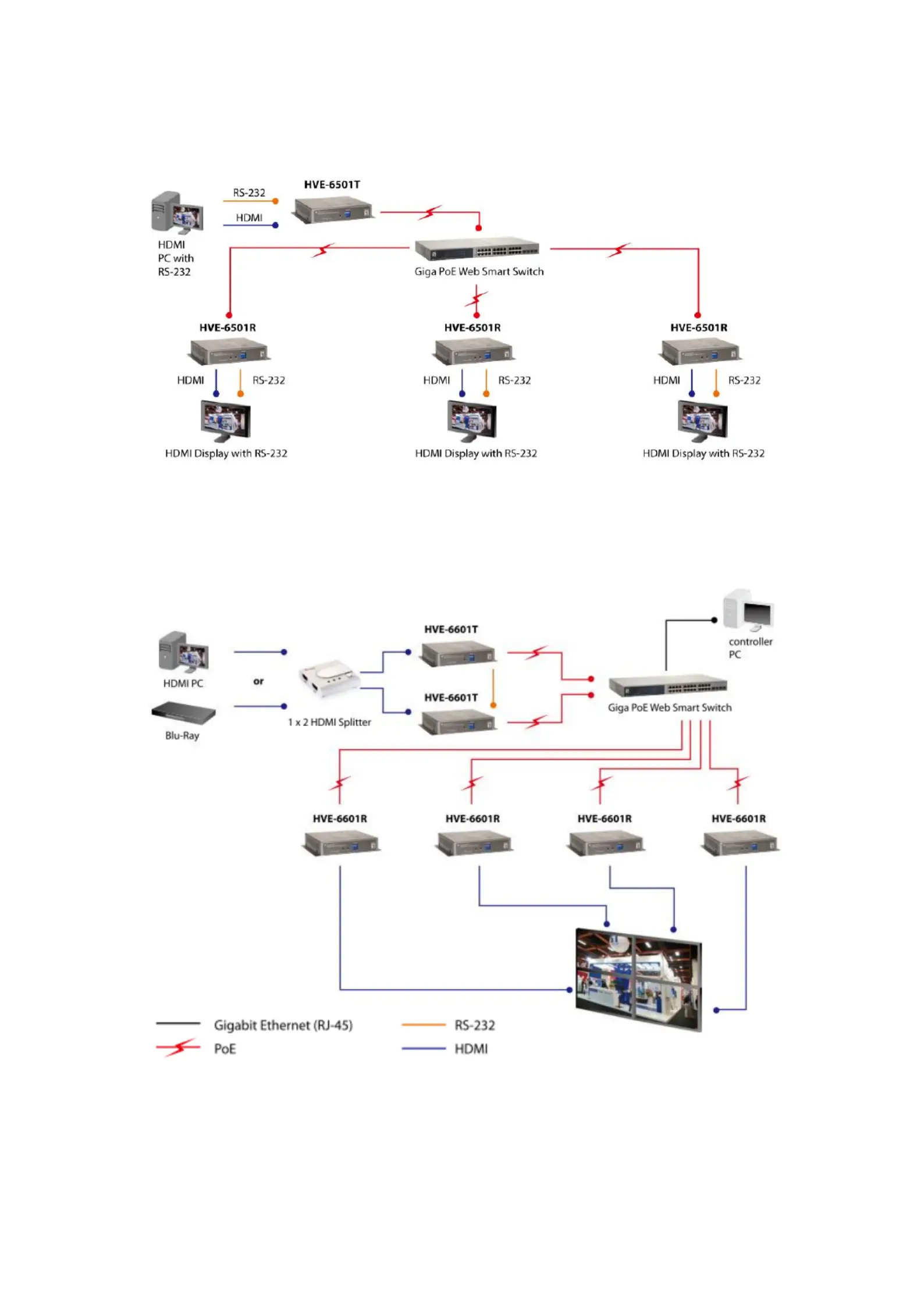

HVE- 1 Application: 1T+3R 650 (Figure 1)

HVE-6601 Application: 2 4R T+ (Figure 2)

Page3

Quick Installation on HVE- 1 650 :

 H -6501T Transmitter VE

1. Connect to the external AC adapter which plugs into an DC5V or PoE: it

electrical outlet. Or via 802.3af PoE PSE to GIGA LAN port.

2. Connect directly to a Receiver or to a Gigabit IGMP Ethernet GIGA LAN:

Switch using CAT5e/6 cable.

3. Connect to an HDMI source device with an HDMI M-M cable. HDMI IN:

Use an HDMI > DVI adapter if the source is DVI. --

LEDs , Button and Group ID setting

1. power on and the unit is booting up. POWER LED Blinking:

2. power on and the unit is active. POWER LED On:

3. LAN is not connected. LINK LED O:

4. LAN is connected. LINK LED :On

5. Transmitter is connecting with LAN, or the HDMI DATA LED Blinking: if

source is removed.

6. All the connections are working. DATA LED On:

7. change Link / Unlink; Engineering Mode and Reset to RESET Button:

default using this button. Please to see the RESET Button Descriptions.

8. -pin DIP GROUP ID: Set up the Transmitter’s group ID by adjusting the 4

switch, ON means “1”, OFF means “0”, there are 16 groups available to

set up.

Multicast IP Address

255.0.0.XXX & 255.0.1.XXX, the XXX are resolved by the 4-pin DIP Switch on

the Transmitter.

Produktspecifikationer

Varumärke:	LevelOne
Kategori:	AV förlängare
Modell:	HVE-6601R
Vikt:	800 g
Bredd:	114 mm
Djup:	140 mm
Höjd:	28 mm
Förpackningens bredd:	148 mm
LED-indikatorer:	Data, Link, Power
Videolägen som stöds:	720p, 1080p
Maximal upplösning:	1920 x 1080 pixlar
Snabbstartsguide:	Ja
Ursprungsland:	Taiwan
Certifiering:	CE, FCC
HDCP:	Ja
HDMI-version:	1.3b
Modell:	AV-mottagare
Antal HDMI-utgångar:	1
RJ-45 ingångsportar:	1
Driftspänning:	5 V
Strömförbrukning (mottagare) (max):	8 W
Kabeltyper som stöds:	Cat5e, Cat6, Cat7
Seriellt gränssnitt:	RS-232
Produktens färg:	Grå
bruksanvisning:	Ja
Låddjup:	240 mm
Vikt inkl. förpackning:	740 g
Strömförsörjning via Ethernet (PoE) stöd:	Ja
Temperatur vid drift:	0 - 50 ° C
Temperaturintervall (förvaring):	-10 - 80 ° C
Intervall för relativ operativ luftfuktighet:	10 - 85 %
Fuktighet (förvaring):	5 - 95 %
Seriella portar:	1
Likströmsingång:	Ja
AC-adapter inkluderad:	Ja
Ström:	1 A
Kommunikationsstandarder:	IEEE 802.3af
Plug & Play-kompatibel:	Ja
Mottagarvikt:	800 g
Mottagare (B x D x H):	140 x 114 x 28 mm
Stöd för ljud:	Ja
