Sida 1/2
LevelOne
PoE Extender over Hybrid Fiber
Quick Installation Guide

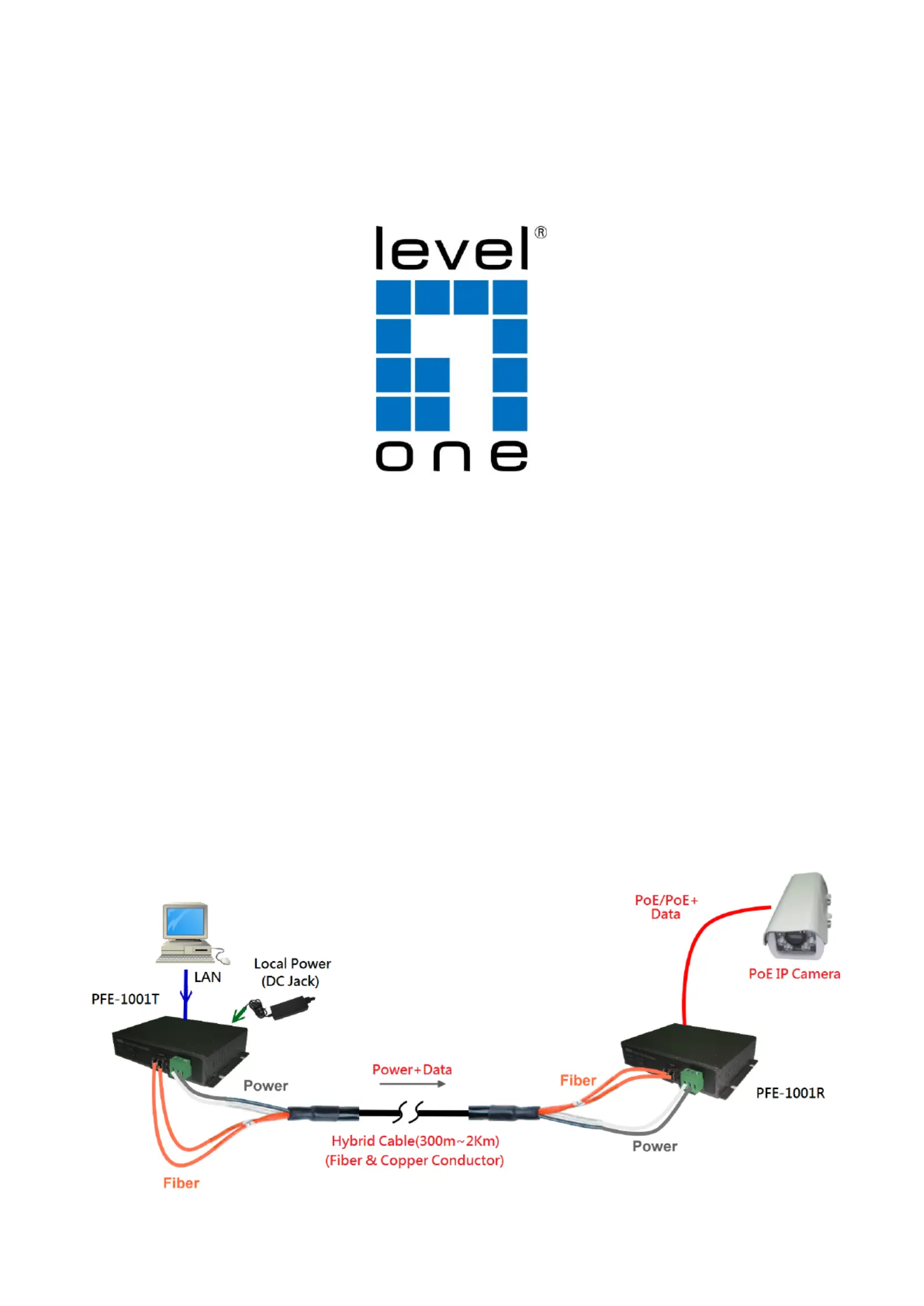

Diagram
Hybrid Fiber Cable
Mdoel No
Hybrid Cable
Conductor Gauge
450M
700M
1 KM
2 KM
PFE-1001T
PFC-0112
12 AWG
50W
45W
40W
20W
PFE-1001T
PFC-0118
18 AWG
40W
20W
10W
-
PFE-1101T
PFC-0112
12 AWG
60W
55W
5 0W
28W
PFE-1101T
PFC-0118
18 AWG
50W
28W
18W
-
Step 1: PFE-1001 /1101T Connections T
A. PF Connect E-1001T/1101T RJ45 LAN port to the PC or Notebook using a Category 5 LAN
cable as the above connections.
B. Connect the AC- Power Adaptor to the PFE- 1T/1101T DC port (back panel). DC 100
C. Connect the Fiber cable to the E-1001T/1101T Fiber port. PF
D. Connect the Copper cable to the PFE- 1T/1101T DC Terminal Block (front panel) 100
Step 2: PFE-1001R/1011R and E- 0 /1014R Connection PF 10 4R s
E. Connect PFE-1001R/1011R and PFE-1004R/1014R RJ45 LAN port to the PoE IP CAM
using a Category 5 LAN cable as the above connections.(PFE-1004R/1014R PoE DiP
Switch need On)
F. Connect the Fiber cable to the PFE-1001R/1011R Fiber port.
G. Connect the Copper cable to the PFE- 1R/1011R DC Terminal Block (front panel) 100
Step 3: POWER ON and Run
H. Turn the AC-DC Power Adaptor ON.
I. Run the PC IP CAM monitoring software.
Ordering Information
Model
Specification
PFE-1001T
PoE Extender over Hybrid Fiber, Transmitter, 65W
PFE-1101T
PoE Extender over Hybrid Fiber, Transmitter, 120W
PFE-1001R
PoE Extender over Hybrid Fiber, Receiver with 1 PoE Output
PFE-1004R
PoE Extender over Hybrid Fiber, Receiver with 4 PoE Output
PFE-1011R
PoE Extender over Hybrid Fiber, Outdoor Receiver with 1 PoE Output
PFE-1014R
PoE Extender over Hybrid Fiber, Outdoor Receiver with 4 PoE Outputs
PFC-0112
Hybrid Fiber Cable, 12 AWG
PFC-0118
Hybrid Fiber Cable, 18 AWG
