Sida 1/3

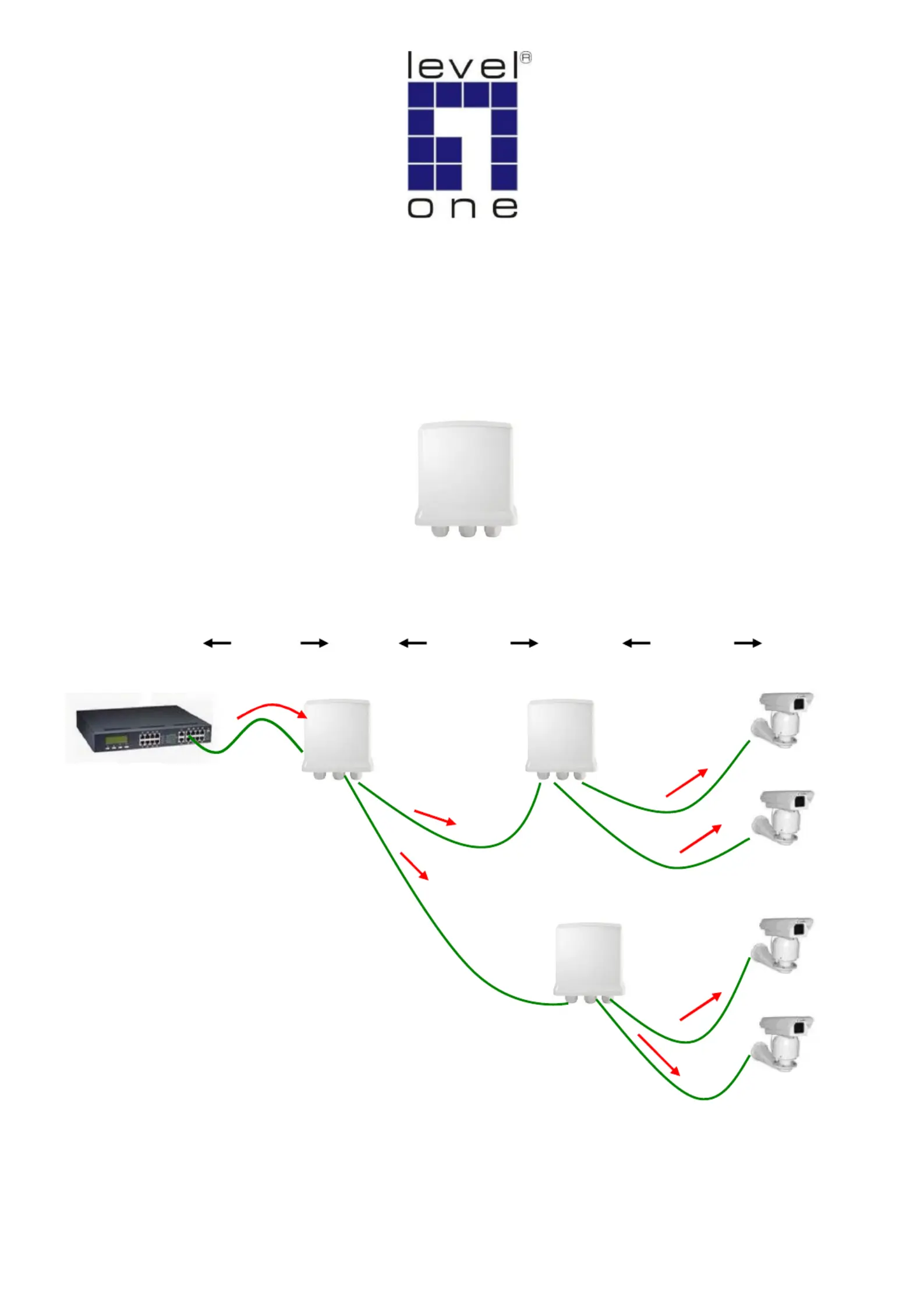

POR-1102

2-Port Outdoor Power over Ethernet

Repeater

POE

Ethernet Switch

15.4W

100 m 100 m 100 m

Power

PD1+PD2 6.5W

≦

≦≦

PD3+PD4 6.5W

≦

≦≦

PD1

PD2

PD3

PD4

POR-1102

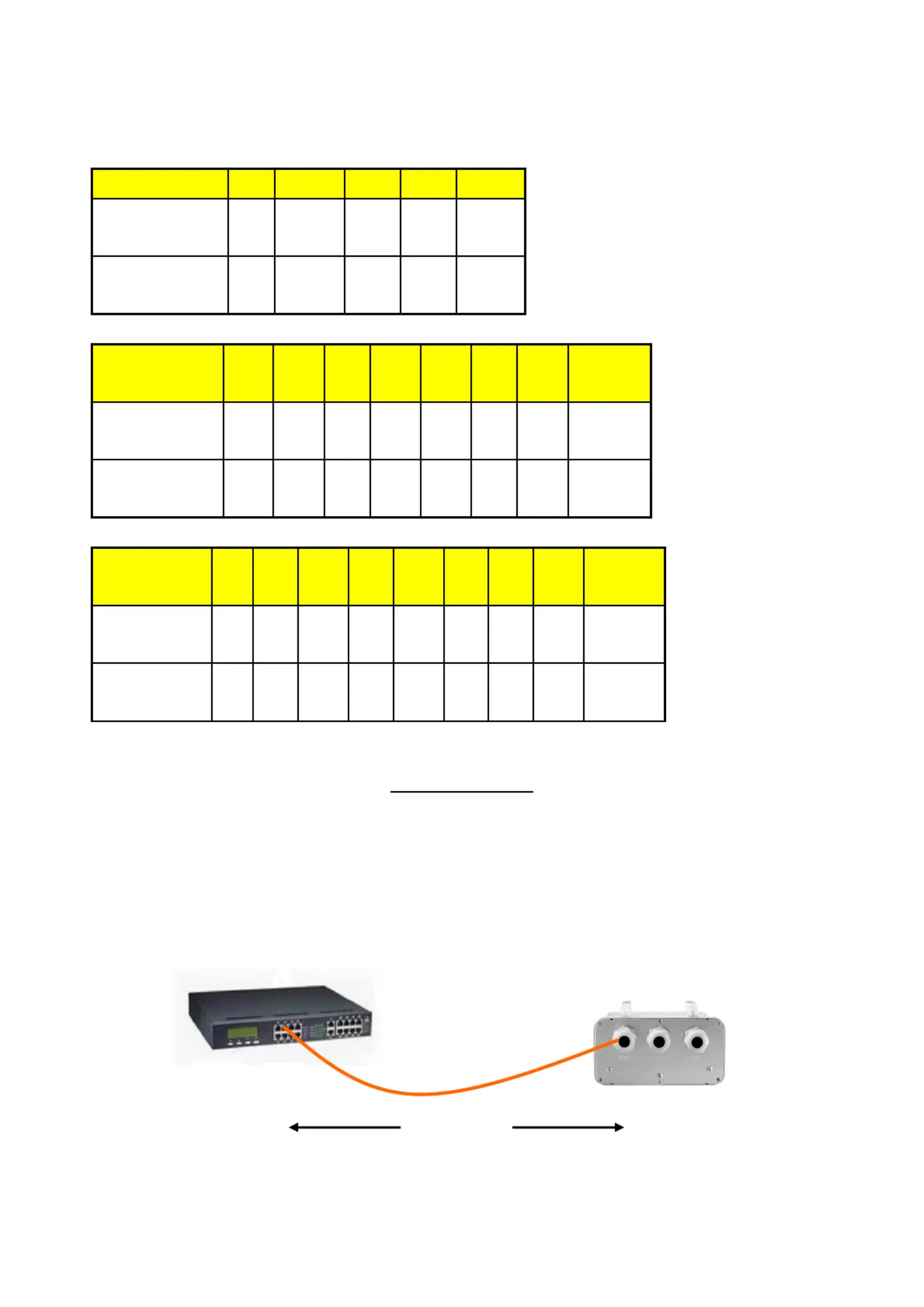

Maximum Range

Connect with Standard 15.4W PSE

End to end distance 100m 200m 300m 400m 500m

Daisy-Channing

( POR-1102 )

0 1 2 3 N/A

Total Output Power

(PD 1+PD 2)

≦

≦≦ ≦

≦

≦≦ ≦

≦

≦≦10.9 W 6.5 W 3.84 W

Data only

No power

Connect with Hi-Power 30W PSE

End to end

distance

100m 200m 300m

400m 500m 600m

700m 800m

Daisy-Channing

( POR-1102 )

0 1 2 3 4 5 6 7

Total Output Power

(PD 1+PD 2)

≦

≦≦

25.5W

≦

≦≦

21W

≦

≦≦

16.5W

≦

≦≦

12W

≦

≦≦

7.5W

≦

≦≦

3.84W

Data only

No Power

Connect with Hi-Power 40W PSE

End to end

distance

100m 200m

300m 400m

500m 600m

700m

800m 900m

Daisy-Channing

( POR-1102)

0 1 2 3 4 5 6 7 8

Total Output Power

(PD 1+PD 2)

≦

≦≦

28W

≦

≦≦

25.5W

≦

≦≦

21W

≦

≦≦

16.5W

≦

≦≦

12W

≦

≦≦

7.5W

≦

≦≦

3.84W

Data only

No Power

Quick Guide

Step 1: Connection to Power over Ethernet Switch

A. Connect one of the Ethernet Switch port with PoE power supply to the port of P0R-1102 as the IN

following connection.

PoE Switch

100 m

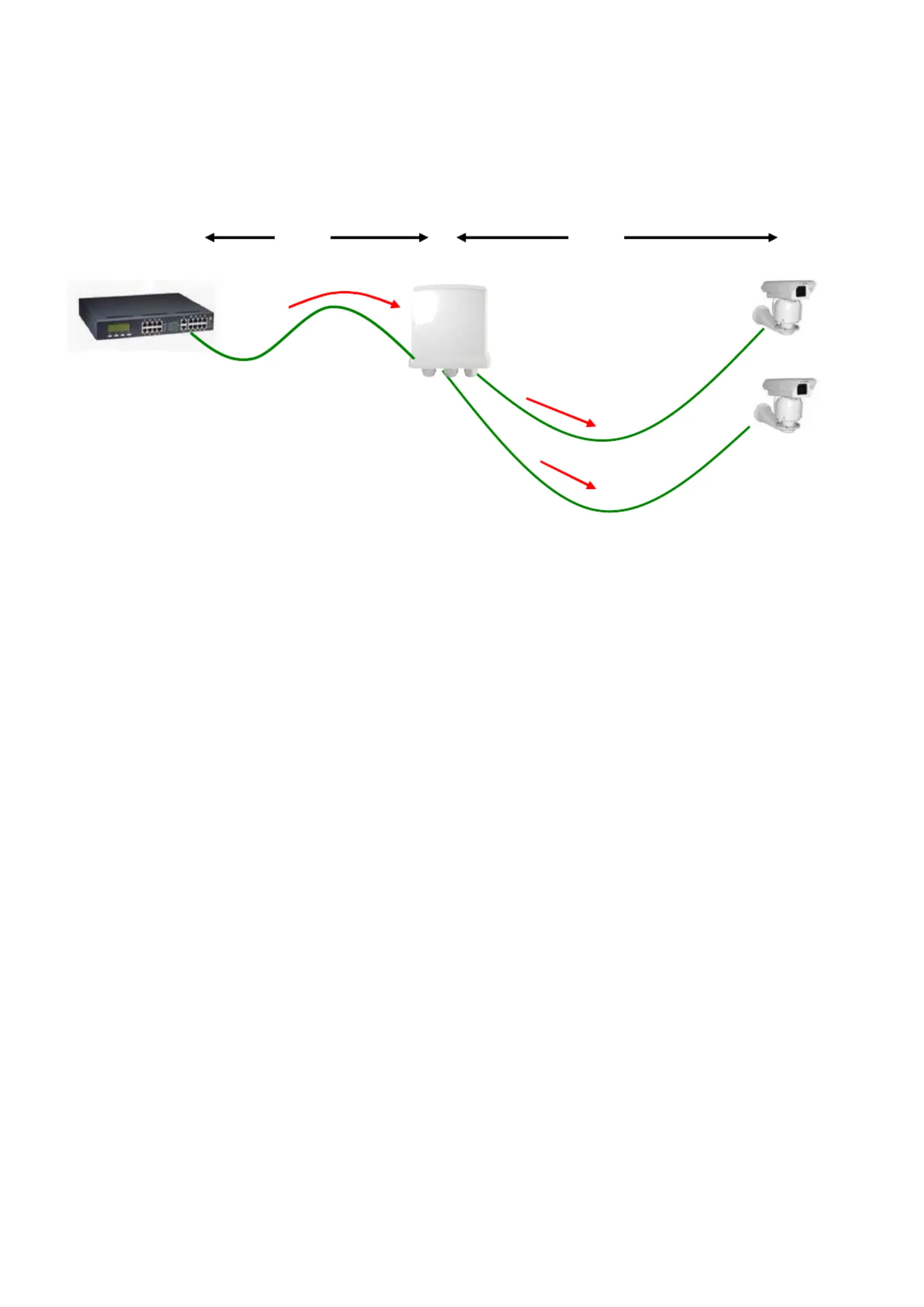

Step 2: Connection to PoE PD

B. Connect the OUT1 & OUT2 port of P0R-1102 to power up the PD device as the following

connection.

** Note: If the Ethernet cable is not standard CAT5 cable, the POR1102 may be working for shorter

length than 100 meter.

V1.0

POR-1102

POE

Ethernet Switch

100 m 100 m

Power

PD1

PD2

Produktspecifikationer

Varumärke:	LevelOne
Kategori:	Wifi-repeater
Modell:	POR-1102
Vikt:	700 g
Bredd:	200 mm
Djup:	110 mm
Höjd:	240 mm
Förpackningens bredd:	255 mm
Ursprungsland:	Taiwan
Strömförbrukning (max):	2.5 W
Certifiering:	FCC Rules Part 15\nCE
Modell:	Nätverksrepeater
Kabelteknik:	10/100Base-T(X)
Kabeltyper som stöds:	Cat5
Produktens färg:	Vit
Låddjup:	110 mm
Vikt inkl. förpackning:	900 g
Strömförsörjning via Ethernet (PoE) stöd:	Ja
Antal LAN (RJ-45) anslutningar:	3
Temperatur vid drift:	0 - 50 ° C
Intervall för relativ operativ luftfuktighet:	5 - 95 %
Automatisk MDIX IEEE:	Ja
Kommunikationsstandarder:	IEEE 802.3, IEEE 802.3af
Harmonized System (HS)-kod:	85176990
Maximal överföringshastighet avstånd:	100 m
Duplex systemet:	Full, Half
Power over Ethernet (PoE)-portar kvantitet:	3
