LevelOne

WAN‐9180

    ‐ 5GHz 18dBi Directional Dual Polarization OutdoorPanelAntenna

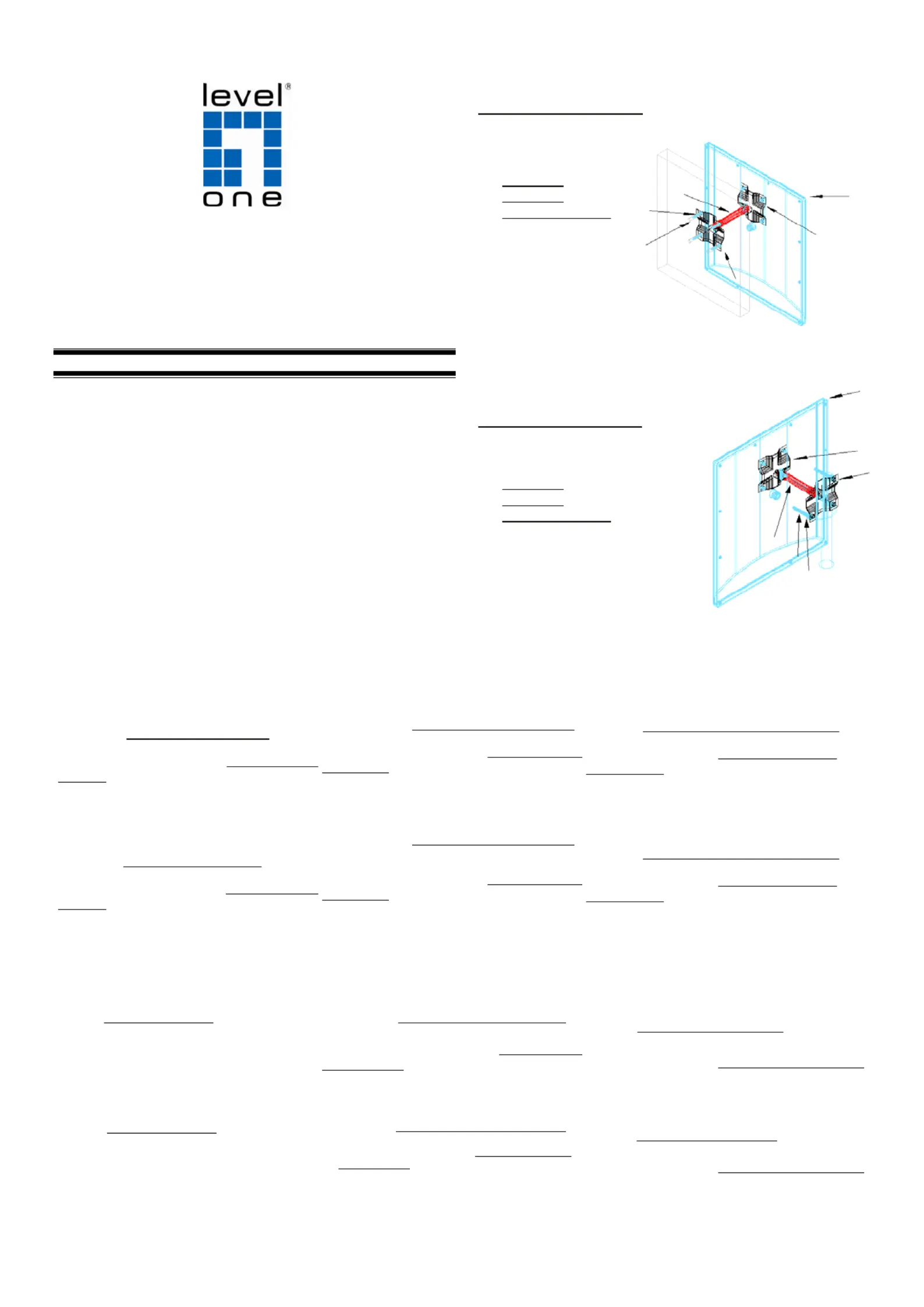

Quick Installation Guide

English

Português

Deutsch

Svenska

Français

Slovenščina

Español

繁體中文

Nederlands

한국어

Dansk

Русский

Italiano

Polish

Ελληνικά

Mounting Instruction

Fastening to a wall

Parts:

EnglishDeutsch  Français

1.Assembly step:

(1) Drill suitable holes at the position on the wall by

using the wall mount as drilling template.

(2) Attach the

Swivel Regulator & Fix Mount to the

wall with screws.

(3) Assemble the antenna with the

SwivelRegulator &

Fix Mount with a screw, washer and nut. Adjust the

antenna to appropriate angle and then fasten the nut.

1.Montageschritt:

(1) Bohren Sie geeignete Löcher an der

entsprechenden Stelle in die Wand, wobei Sie die

Wandhalterung als Bohrschablone verwenden.

(2) Befestigen Sie

Schwenkregler und Festhalterung

mit Schrauben an der Wand.

(3) Montieren Sie die Antenne mit

Schwenkregler und

Festhalterung mit einer Schraube, Unterlegscheibe

und Mutter. Stellen Sie die Antenne auf den

geeigneten Winkel ein, und ziehen Sie die Mutter

dann fest.

1.Procédure d’assemblage :

(1) Percez des trous adaptés sur la position voulue sur le

mur en vous servant du gabarit de perçage.

(2) Fixez le

support de fixation et de réglage pivotant au

mur avec des vis.

(3) Montez l’antenne sur le

support de fixation et de

réglage pivotant avec un boulon, une rondelle et un écrou.

Réglez l’antenne de façon à avoir l’angle approprié, puis

serrez l’écrou. 

2.Assembly step:

(1) Attach the

Swivel regulator & fix mount to

the pole with U bolts, spring washers and nuts.

(2) Assemble the antenna with the Swivel Regulator &

Fix Mount with a screw, washer and nut. Adjust the

antenna to appropriate angle and then fasten the nut.

2.Montageschritt:

(1) Befestigen Sie

Schwenkregler und Festhalterung

mit U-Bolzen, Federscheiben und Muttern am

Mast.

(2) Montieren Sie die Antenne mit Schwenkregler und

Festhalterung mit einer Schraube, Unterlegscheibe

und Mutter. Stellen Sie die Antenne auf den

geeigneten Winkel ein, und ziehen Sie die Mutter

dann fest.

2.Procédure d’assemblage :

(1) Fixez le

support de fixation et de réglage pivotant au

montant avec étriers, rondelles élastiques et écrous.

(2) Montez l’antenne sur le support de fixation et de

réglage pivotant avec un boulon, une rondelle et un écrou.

Réglez l’antenne de façon à avoir l’angle approprié, puis

serrez l’écrou.

EspañolNederlands  Dansk 

1.Pasos para la Instalación:

(1) Haga los agujeros en la superficie de montaje,

usando la plataforma de montaje como plantilla

(2)Fije la

Plataforma de Montaje a la pared con

tornillos

(3) Ensamble la antena en la Plataforma de Montaje,

fijándola con un tornillo, arandela y tuerca. Ajuste la

antena en el ángulo adecuado, y luego aprete la

tuerca

1.Montagestap:

(1) Boor geschikte gaten op de positie in de muur door

de wandmontage te gebruiken als boormal.

(2) Bevestig de

draaiarmregelaar & vaste montage

aan de muur met schroeven.

(3) Monteer de antenne met de

draaiarmregelaar

& vaste montage met een schroef, sluitring en moer.

Stel de antenne op de juiste hoek af en maak

vervolgens de moer vast.

1.Samle trin:

(1) Bor passende huller i muren, brug monterings plade

som bore skema.

(2) Påsæt

Swirvel Regulator & Fix Mount til muren med

skruerne.

(3) Sammel antennen med

Swirvel Regulator & Fix Mount

med en bolt, spændskive og møtrik. Juster antennen til

den rigtige vinkel og spænd derefter møtrikken. 

2.Pasos para la Instalación::

(1) Fije la

Plataforma de Montaje al poste con los

Pernos en U, arandelas y tuercas.

(2)Ensamble la antena en la Plataforma de Montaje,

fijándola con un tornillo, arandela y tuerca. Ajuste la

antena en el ángulo adecuado, y luego aprete la

tuerca.

2.Montagestap:

(1) Bevestig de

draaiarmregelaar & vaste montage

aan de pool met U-bouten, veerringen en moeren.

(2) Monteer de antenne met de

draaiarmregelaar &

vaste montage met een schroef, sluitring en moer.

Stel de antenne op de juiste hoek af en maak

vervolgens de moer vast.



2.Samle trin:

(1) Monter

Swirvel regulator & fix mount på masten med U

bolte, spænds skiver og møtrikker.

(2) Sammel antennen med

Swirvel Regulator & Fix Mount

med en bolt, spændskive og møtrik. Juster antennen til

den rigtige vinkel og spænd derefter møtrikken. 

 

1 = antenna

2 =

Fix Mount

3 = Fix Mount

4 = Swivel Regulator

5 = Spring washers& scr

6 = Plastic Pegs

Fastening to a pole

Parts:

1 = antenna

2 =

Fix Mount

3 = Fix Mount

4 = Swivel Regulator

5 = U Bolts

6 = Spring washers& Nuts

Produktspecifikationer

Varumärke:	LevelOne
Kategori:	Inte kategoriserad
Modell:	WAN-9180
Vikt:	435 g
Bredd:	256 mm
Djup:	227 mm
Höjd:	19 mm
Förpackningens bredd:	343 mm
Frekvensband:	5.15 - 5.875 GHz
Ursprungsland:	Taiwan
Vattentät:	Ja
Impedans:	50 Ω
Snabbinstallationsguide:	Ja
Antennanslutning:	N-typ
Montage:	Vägg
Produktens färg:	Grå
Monteringssats:	Ja
Effekt:	10 W
Låddjup:	235 mm
Vikt inkl. förpackning:	188 g
Antal per förpackning:	1 styck
Temperatur vid drift:	-40 - 80 ° C
Intervall för relativ operativ luftfuktighet:	0 - 95 %
Material, hölje:	Acrylonitrile butadiene styrene (ABS), Aluminium
Antenn ökningsnivå (max):	18 dBi
Kommunikationsstandarder:	IEEE 802.11a, IEEE 802.11n
Harmonized System (HS)-kod:	85177100
Antenntyp:	Riktantenn
Ändamål:	Inomhus & utomhus
Kontakttyp:	Honkoppling
Vertikal strålningsbredd:	15 °
Horisontell strålningsbredd:	15 °
Högsta vindhastighet:	216 km/t
Polarisation:	Dubbelpolarisering
VSWR (spänningens stående våg-kvot):	2.2
