www.lowrance.com

General

Case Size : 5.3” H (234 mm) x 9.2” W (13 6mm); 5.9” H (151 mm) with

bracket

Display : (7” diagonal) 16-bit color Full VGA, Solar MAX™

800x480 color TFT

Waterproof Std.: IPX7

Backlight: LED (10 levels)

Communications: NMEA 2000

Decl. of Conformity: Part 15.103 FCC rules & CE RTTE, directive 1999/5/EC

Power

Transmit Power: 3100W PTP; 250W RMS

Power Requirement: 12 VDC

Voltage Input: 10 to 17 VDC

Current drain Typical: 0.75A

Fuse type: 3-amp Automotive (not supplied)

Sonar

Max depth 300 ft (91 m) 455/800Khz

1000 ft (305 m) 83/200kHz

2500 ft (762m) 50/200kHz

Transducer Frequency: 455/800kHZ and 83/200kHz or 50/200kHz

Max speed 70 mph

Transducer HDI 50/200kHz

HDI 83/200kHz

83/200kHz

Transducer cable: 20 ft (6 m)

Elite-7 Widescreen

Specications

*988-10438-001*

Elite-7 ush mount kit (optional)

000-10979-001

Elite-7 ush mount kit (optional)

000-10979-001

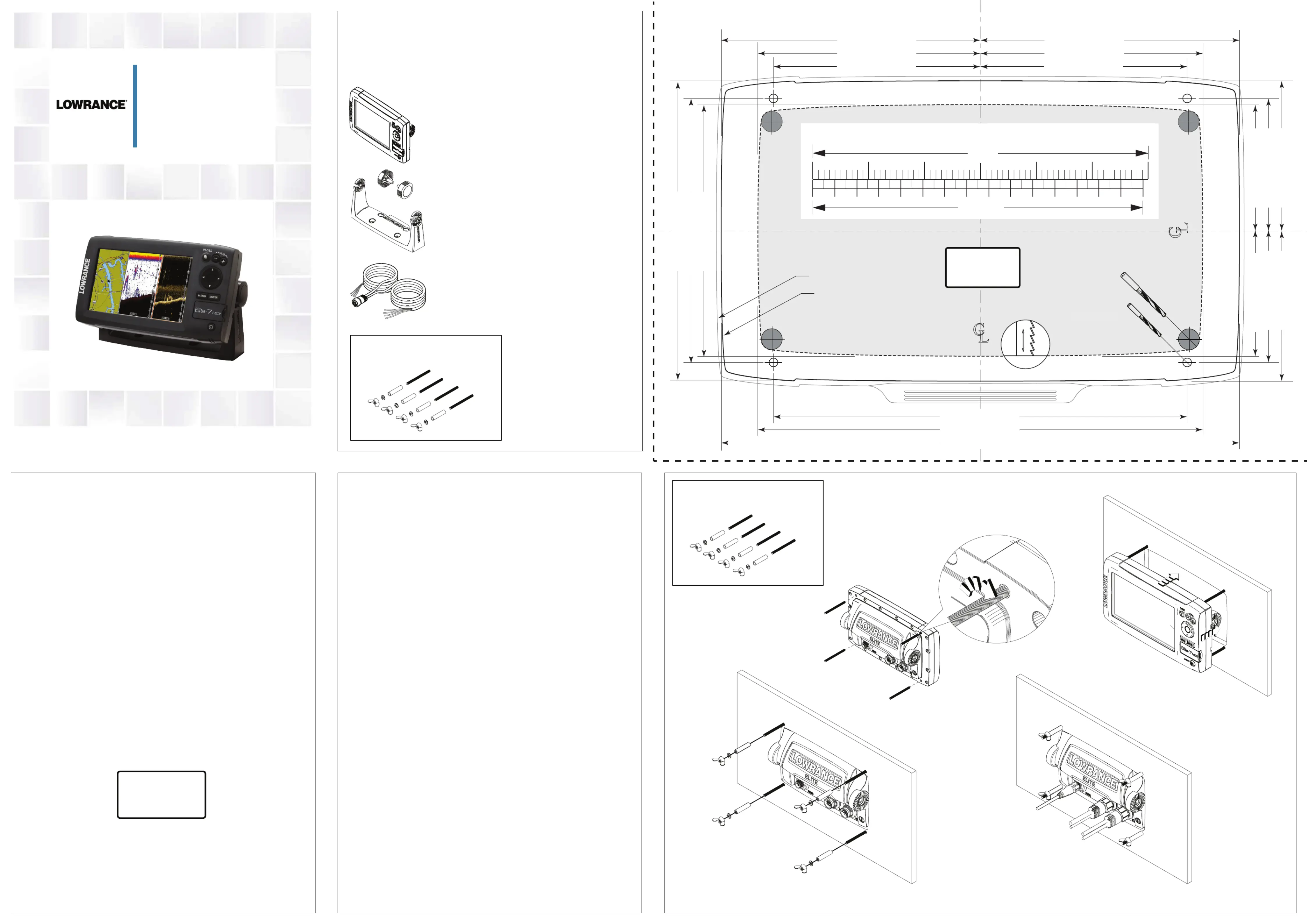

Flush Mount

Supplied Parts

3

4

2

1

L

C

L

C

Product Outline

Suncover Outline

188.0mm (7.40")

94.0mm (3.70")

101.1mm (3.98")

117.7mm (4.63")

94.0mm (3.70")

101.1mm (3.98")

117.7mm (4.63")

114.3mm (4.50")

57.2mm (2.25")

60.0mm (2.36")

68.2mm (2.68")

60.0mm (2.36")

68.2mm (2.68")

57.2mm (2.25")

120.0mm (4.72")

136.3mm (5.36")

202.2mm (7.96")

235.3mm (9.26")

9.5 mm (3/8")

4 mm (5/32")

Check dimensions before cutting

6"

150 mm

NOTE:

DO NOT SCALE

PRINT 1:1





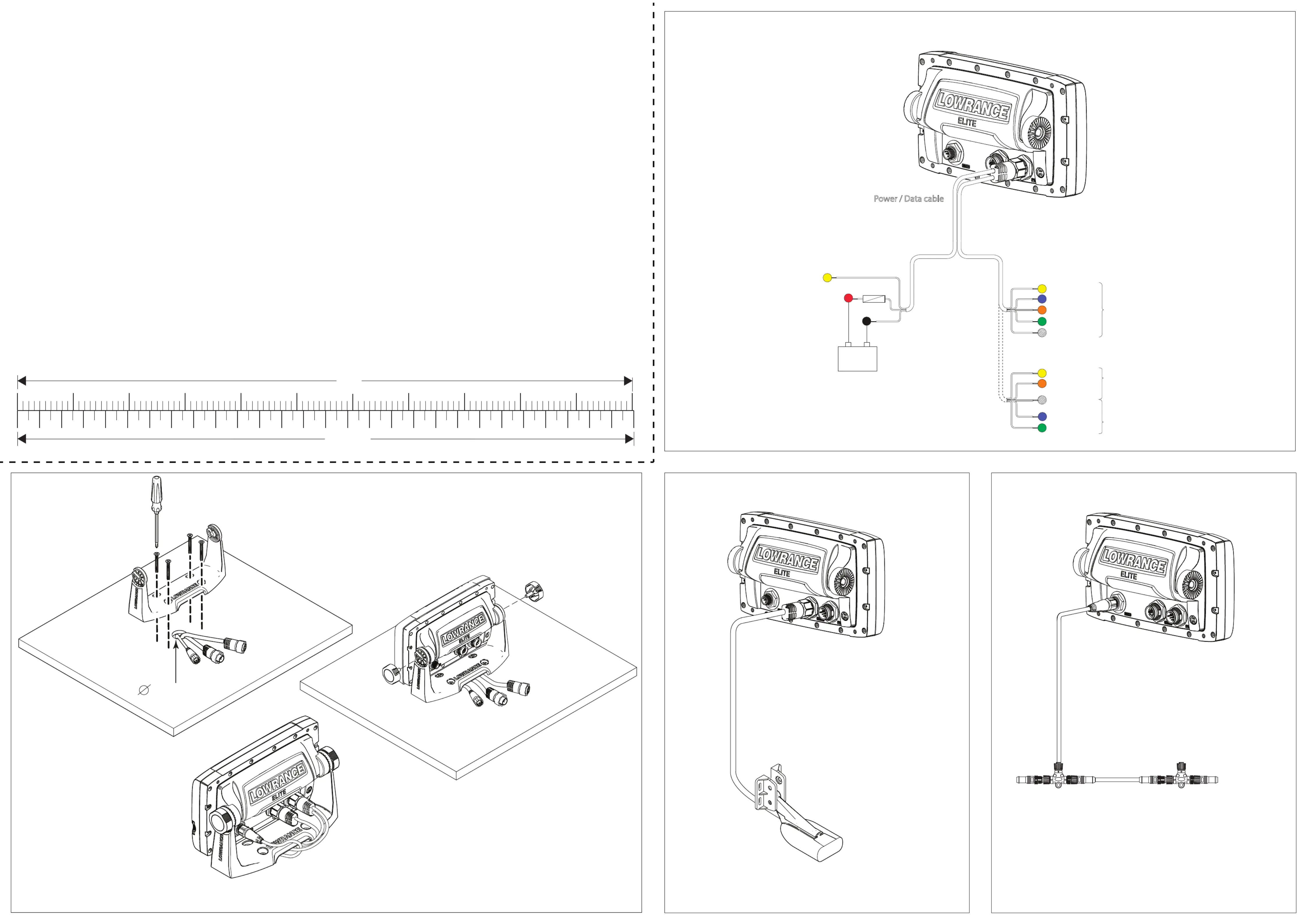

Power cable

Bracket and Knobs

Elite-7

Common Kit Parts

NOTE:

DO NOT SCALE

PRINT 1:1

lowrance.com

Elite-7 Widescreen

Installation Guide
