Sida 1/2

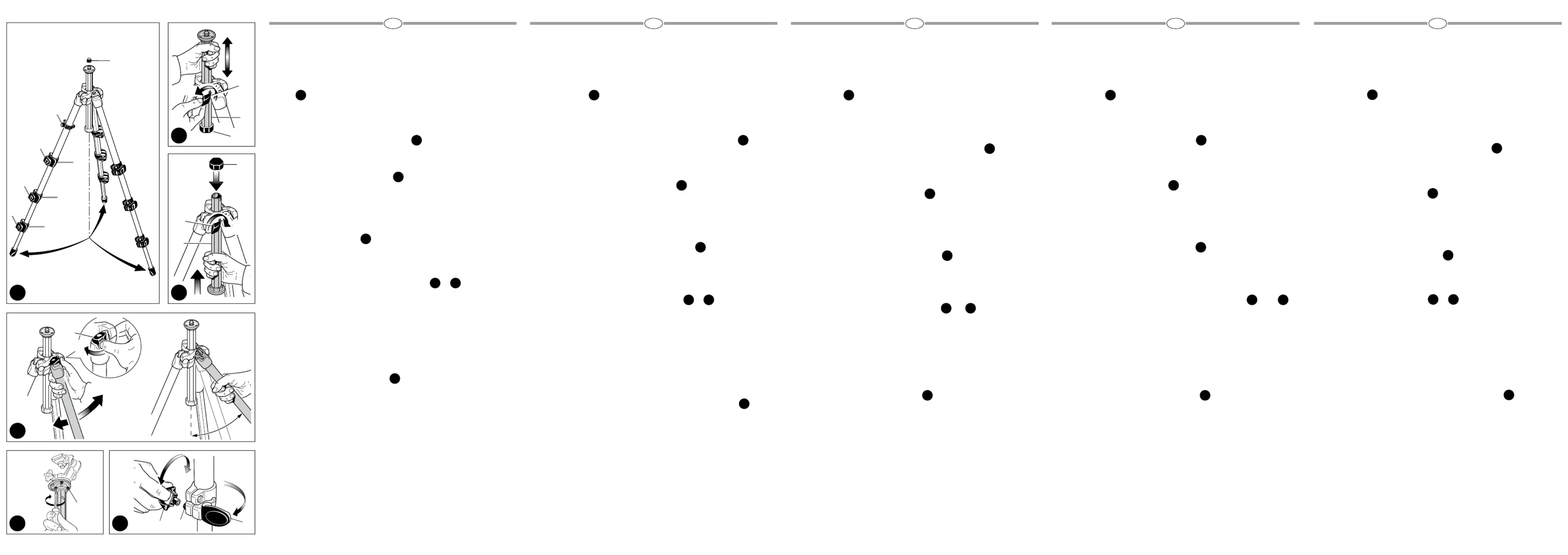

J RUKOCN

INSTRUCTIONS

169 cm 1,9 kg 5 kg

66.54” 4.18 lbs 11 lbs

151 cm 1,9 kg 5 kg

59.44” 4.18 lbs 11 lbs

140 cm 1,6kg 5 kg

55.1” 3.5lbs 11 lbs

149 cm 1,5 kg 4 kg

58.66” 3.3 lbs 8.8 lbs

139 cm 1,5 kg 4 kg

54.72” 3.3 lbs 8.8 lbs

MT294A3

MT294A4

MT294C3

MT293A3 MT293A4

제품 설명

디지털 카메라를 위해 디자인된 경량의 트라이포드

주요 특징

• 위 아래로 뒤집을 수 있는 센터 칼럼

• 래피드 액션 레버 다리 확장 락

트라이포드 설치

트라이포드의 3개 다리를 펼치십시오.

트라이포드의 높이를 조절하기 위해 각 다리의 잠금 고리 “B”에 있는 레버 “A”

를 돌려서 해제한 후 다리를 확장할 수 있습니다.

센터 칼럼 높이 조절

센터 칼럼 “C”의 고정을 해제하려면 손잡이 “D” 를 풀고 원하는 대로 칼럼의 높

이를 조절합니다. 원하는 위치에서 손잡이 “D” 를 조여 줍니다.

센터 칼럼을 위아래로 뒤집기

센터 칼럼을 위아래로 뒤집을 수 있습니다.

고무 캡 “E” (그림 2)를 제거하고 손잡이 “D”를 해제한 후 칼럼 “C”를 트라이포

드에서 위로 빼내십시오.

칼럼 “C”를 거꾸로 한 후 아래로부터 숄더로 삽입하십시오. (그림 3) 손잡이 “D”

를 조이고 고무 캡 “E”를 다시 장착하십시오.

다리 각도 조절

각각의 다리는 2가지 각도로 조절이 가능합니다. 다리의 각도를 조절하려면 다

리를 센터 칼럼 쪽으로 살짝 접으신 후 다리의 상단에 있는 락 킹 버튼 “W”를 돌

린 후 (그림 4) 다리를 재 위치시킵니다.

마운팅 그리고 카메라 헤드 제거 &

캡(Z)를 제거합니다. (그림 1.)

3/8” 고정 나사를 이용 슬라이딩 컬럼 위에 있는 플레이트에 카메라 헤드를 마

운트합니다.

개의 나사(P)를 조여 줍니다. (그림 5.) 무리한 힘을 가하지 마십시오

이 독특한 특징은 헤드가 자동으로 풀리는 것을 방지하게 디자인 된 맨프로토

베이스와 사

용시 좋은 효과를 볼 수 있습니다. 헤드를 제거하기 위해서 나사(P)를 제거하시

고 컬럼으로

부터 헤드를 떼어내십시오.

다리 고정 강도 조절

고정 레버 “A”를 잠근 후에도 확장된 다리가 미끄러져 들어가면 고정 강도를 조

절할 필요가 있습니다. 절차는 다음과 같습니다:

-고정 레버 “A”를 해제

-다리에 장착된 특수 키 “N”을 사용하여 나사 “P”를 시계 방향으로 돌립니다.

일반적으로 3번 정도 돌리시면 적정한 고정 강도에 도달할 것입니다.

유지

락 킹 고리 “B” (그림 1)를 교체하기 위해서는 TORX 키 넘버 25를 사용해 주시

기 바랍니다. (제품에는 포함되지 않습니다)

1 5

ВВЕДЕНИЕ

Этот легкий штатив разработан специально для цифровых камер.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

•Переворачиваемая центральная колонна

•Быстродействующий рычаг на замках выдвижения ножек

УСТАНОВКА

Раскройте 3 ножки штатива.

Для регулировки высоты штатива, каждая ножка имеет возможность телескопи-

ческого выдвижения, осуществляемого поворотом рычага "A" на фиксирующем

замке "B".

РЕГУЛИРОВКА ВЫСОТЫ ЦЕНТРАЛЬНОЙ КОЛОННЫ

Для разблокировки центральной колонны "С", разблокируйте клавишу "D" и

отрегулируйте высоту центральной колонны, как вам нужно. Заблокируйте

клавишу "D", чтобы зафиксировать колонну в нужном положении.

ПЕРЕВОРАЧИВАНИЕ ЦЕНТРАЛЬНОЙ КОЛОННЫ

Центральную колонну можно перевернуть.

Снимите резиновую крышку "Е" (рис. 2), разблокируйте клавишу "D" и извлеките

колонну "C", вытянув ее из основания штатива.

Переверните колонну "C" и вставьте ее (рис. 3) в основание снизу. Заблокируйте

клавишу "D" и поставьте на место резиновую крышку "E".

РЕГУЛИРОВКА УГЛА НОЖКИ

Каждая ножка при установке может фиксироваться под двумя разными углами.

Для изменения угла ножки немного придвиньте ножку по направлению к

центральной колонне и поверните зажим "W" к верхней части ножки и (рис.4)

смените положение ножки.

УСТАНОВКА И СНЯТИЕ ГОЛОВКИ ДЛЯ КАМЕРЫ

Удалите крышку “Z” (рис.1).

Установите головку для камеры на площадку сверху сдвигаемой колонны с по-

мощью крепежного болта 3/8”. Аккуратно затяните установочных винта “P” (рис.

5) напротив основания головки, не прилагая чрезмерных усилий. Эта уникаль-

ная характеристика особенно полезна для головок Manfrotto из-за особого

дизайна их оснований, что препятствует случайному отвинчиванию головки. Для

снятия головки, раскрепите установочные винты “P” и отвинтите с колонны.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ФИКСАТОРА НОЖКИ

Если при телескопическом выдвижении ножки не фиксируются даже при

блокировке рычага "A", следует отрегулировать натяжение фиксатора. Чтобы это

сделать:

-Разблокируйте фиксирующий рычаг "A"

-Поверните болт "P" по часовой стрелке, используя специальный ключ "N", вхо-

дящий в комплект и находящийся на одной из ножек.

Обычно трети поворота достаточно для достижения правильного натяжения

фиксатора.

ТЕХНИЧЕСКИЙ УХОД

Чтобы заменить фиксирующий хомут "B" (рис.1), пожалуйста, используйте звез-

дообразный ключ номер 25 (не входит в комплект продукта).

1 5

Produktspecifikationer

Varumärke:	Manfrotto
Kategori:	tripod
Modell:	MT294C3
Vikt:	1600 g
Höjd (min):	39.7 mm
Material:	Kartong
Antal bensektioner:	3
Maxvikt:	5 kg
Stativhuvud:	Nej
Produktens färg:	Svart
Antal ben:	3 ben
Höjd (max.):	169 mm
Ändamål:	Digital/film kameror
Fotavtryck, diameter (max):	25.3 mm
