Sida 1/241
Power Master XT
MI 2893
Bedienungsanleitung
Version 1.1.1, Kenn-Nr. 20 752 033
2
Händler
Hersteller
METREL d.d.
Ljubljanska cesta 77
SI1354 Horjul
Slowenien
Website: http://www.metrel.de
E-Mail: metrel@metrel.si
Das Kennzeichen auf Ihrem Gerät bescheinigt, dass es die Anforderungen der EU
(Europäische Union) an Sicherheit und Störsicherheit erfüllt
© 2019 Metrel
Diese Veröffentlichung darf ohne schriftliche Genehmigung durch METREL weder
vollständig noch teilweise vervielfältigt oder in sonstiger Weise weiterverwendet werden.
MI 2892 Power Master Inhaltsverzeichnis
3
1 Einführung .......................................................................................................................................... 7
1.1 Hauptmerkmale ........................................................................................................................... 7
1.2 Sicherheitsaspekte ...................................................................................................................... 8
1.3 Geltende Normen ........................................................................................................................ 9
1.4 Abkürzungen .............................................................................................................................. 11
2 Beschreibung ................................................................................................................................... 23
2.1 Bedienfeld auf der Vorderseite .................................................................................................. 23
2.2 Anschlussfeld ............................................................................................................................. 24
2.3 Ansicht der Rückseite ................................................................................................................ 25
2.4 Zubehör...................................................................................................................................... 25
2.4.1 Standardzubehör............................................................................................................... 25
2.4.2 Optionales Zubehör .......................................................................................................... 25
3 Bedienung des Geräts ..................................................................................................................... 26
3.1 Statusleiste des Geräts.............................................................................................................. 27
3.2 Gerätetasten .............................................................................................................................. 28
3.3 Gerätespeicher (MicroSD-Karte) ............................................................................................... 29
3.4 Hauptmenü des Geräts.............................................................................................................. 30
3.4.1 Untermenüs des Geräts .................................................................................................... 31
3.5 U, I, f .......................................................................................................................................... 33
3.5.1 Messgerät ......................................................................................................................... 33
3.5.2 3.5.2 Oszilloskop ............................................................................................................... 35
3.5.3 Trend ................................................................................................................................. 37
3.6 Leistung ..................................................................................................................................... 39
3.6.1 Messgerät ......................................................................................................................... 39
3.6.2 Trend ................................................................................................................................. 42
3.7 Energie....................................................................................................................................... 46
3.7.1 Messgerät ......................................................................................................................... 46
3.7.2 Trend ................................................................................................................................. 48
3.7.3 Effizienz ............................................................................................................................. 49
3.8 Harmonische / Zwischenharmonische ....................................................................................... 51
3.8.1 Messgerät ......................................................................................................................... 51
3.8.2 Histogramm (Balken) ........................................................................................................ 54
3.8.3 Histogramm für Durchschnitt der Harmonischen (Durchschn.-Balk.) ............................... 56
3.8.4 Trend ................................................................................................................................. 58
3.9 Flackern ..................................................................................................................................... 60
3.9.1 Messgerät ......................................................................................................................... 60
3.9.2 Trend ................................................................................................................................. 61
3.10 Phasendiagramm ....................................................................................................................... 63
3.10.1 Phasendiagramm .............................................................................................................. 64
3.10.2 Unsymmetriediagramm ..................................................................................................... 64

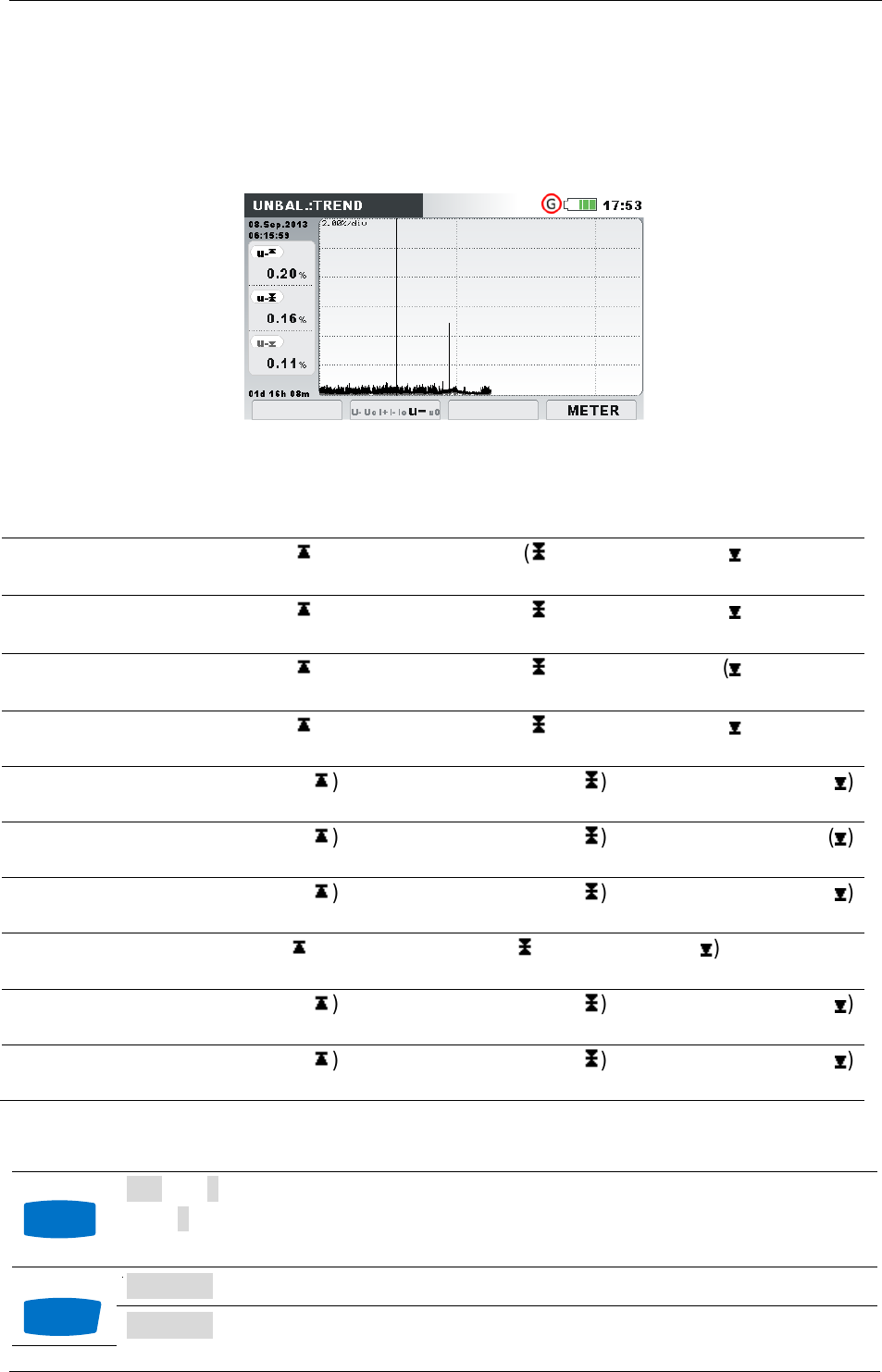

3.10.3 Trend der Unsymmetrie .................................................................................................... 66
3.11 Temperatur ................................................................................................................................ 67
3.11.1 Messgerät ......................................................................................................................... 67
3.11.2 Trend ................................................................................................................................. 67
3.12 Unterabweichung und Überabweichung.................................................................................... 68
3.12.1 Messgerät ......................................................................................................................... 68
3.12.2 Trend ................................................................................................................................. 70
3.13 Netzsignale ................................................................................................................................ 71
3.13.1 Messgerät ......................................................................................................................... 72
3.13.2 Trend ................................................................................................................................. 73
3.13.3 Tabelle .............................................................................................................................. 74
3.14 Allgemeiner Rekorder ................................................................................................................ 75
3.15 Wellenform-/Einschaltspitzen-Rekorder .................................................................................... 78
3.15.1 Einstellungen ..................................................................................................................... 79
3.15.2 Erfassen der Wellenform .................................................................................................. 81
3.15.3 Erfasste Wellenform .......................................................................................................... 83
3.16 Transienten-Rekorder ................................................................................................................ 84
3.16.1 Einstellungen ..................................................................................................................... 85
MI 2892 Power Master Inhaltsverzeichnis
4
3.16.2 Erfassen der Transienten .................................................................................................. 88
3.16.3 Erfasste Transienten ......................................................................................................... 89
3.17 Ereignistabelle ........................................................................................................................... 91
3.18 Alarmtabelle ............................................................................................................................... 95
3.19 Tabelle für Schnelle Spannungsänderungen (RVC) ................................................................. 97
3.20 Speicherliste .............................................................................................................................. 99
3.20.1 Allgemeine Aufzeichnung ............................................................................................... 102
3.20.2 Momentaufnahme von der Wellenform ........................................................................... 106
3.20.3 Wellenform/Einschaltspitzen-Aufzeichnung .................................................................... 108
3.20.4 Transienten-Aufzeichnung, ............................................................................................. 108
3.21 Untermenü Messeinstellungen. ............................................................................................... 108
3.21.1 Verbindungeinrichtung .................................................................................................... 109
3.21.2 Ereigniseinrichtung ......................................................................................................... 114
3.21.3 Alarmeinrichtung ............................................................................................................. 115
3.21.4 Netzsignaleinrichtung ...................................................................................................... 117
3.21.5 Einrichtung Schnelle Spannungsänderungen (RVC) ..................................................... 118
3.21.6 Einstellung der Messmethoden ....................................................................................... 119
3.21.7 Transienten-Einstellungsetup ......................................................................................... 120
3.22 Untermenü Allgemeine Einstellungen ..................................................................................... 120
3.22.1 Kommunikation ............................................................................................................... 121
3.22.2 Uhrzeit und Datum .......................................................................................................... 123
3.22.3 Uhrzeit und Datum .......................................................................................................... 123
3.22.4 Sprache ........................................................................................................................... 124
3.22.5 Geräteinformationen ....................................................................................................... 125
3.22.6 Sperren/Entsperren ......................................................................................................... 125
3.22.7 Farbmodell ...................................................................................................................... 127
4 Aufzeichnungspraxis und Geräteanschluss ............................................................................... 129
4.1 Messkampagne ....................................................................................................................... 129
4.2 Anschlusseinrichtung ............................................................................................................... 134
4.2.1 Anschluss an Niederspannungssysteme ........................................................................ 134
4.2.2 Anschluss an Mittel- oder Hochspannungssysteme ....................................................... 140
4.2.3 Auswahl der Stromzangen und Einstellen des Wandlungsverhältnisses ....................... 144
4.2.4 Verbindungsprüfung ........................................................................................................ 148
4.2.5 Anschluss des Temperaturmessfühlers .......................................................................... 151
4.2.6 Anschluss eines Geräts zur Synchronisierung mit GPS-Zeit ......................................... 152
1.1.1 Druckunterstützung ......................................................................................................... 153
4.3 Remote-Verbindung des Geräts (über das Internet / Internet (3G, GPRS) / Intranet (LAN) ... 154
4.3.1 Kommunikationsprinzip ................................................................................................... 154
4.3.2 Einrichtung des Geräts am Remote-Messort .................................................................. 156
4.3.3 Einrichtung von PowerView für den Remote-Zugriff auf das Gerät ................................ 157
4.3.4 Remote-Verbindung ........................................................................................................ 158
4.4 Anzahl der gemessenen Parameter und Zusammenhänge mit der Anschlussarten .............. 169
5 Theorie und interne Funktionsweise ............................................................................................ 177
5.1 Messverfahren ......................................................................................................................... 177
5.1.1 Aggregation der Messungen über Zeitintervalle ............................................................. 177
5.1.2 Spannungsmessung (Ausmaß des Versorgungsspannung) .......................................... 177
5.1.3 Strommessung (Ausmaß des Versorgungsstroms) ........................................................ 178
5.1.4 Frequenzmessung .......................................................................................................... 178
5.1.5 Leistungsmessung IEC 1459-2010 ................................................................................. 179
5.1.6 Klassische Vektor- und arithmetische Leistungsmessung ............................................. 184
5.1.7 Energie ............................................................................................................................ 187
5.1.8 Harmonische und Zwischenharmonische ....................................................................... 189
5.1.9 Netzsignale ..................................................................................................................... 191
5.1.10 Flackern .......................................................................................................................... 191
5.1.11 Unsymmetrien bei Spannung und Strom ........................................................................ 192
5.1.12 Unterabweichung und Überabweichung ......................................................................... 193
5.1.13 Spannungsereignisse ..................................................................................................... 194
5.1.14 Alarme ............................................................................................................................. 198
MI 2892 Power Master Inhaltsverzeichnis
5
5.1.15 Schnelle Spannungsänderungen (RVC) ......................................................................... 199
5.1.16 Datenaggregation in der ALLGEMEINEN AUFZEICHNUNG ......................................... 200
5.1.17 Markierte Daten............................................................................................................... 204
5.1.18 Momentaufnahme der Wellenform.................................................................................. 205
5.1.19 Wellenform Rekorder ...................................................................................................... 205
5.1.20 Transienten-Rekorder ..................................................................................................... 209
5.2 Überblick über die Norm EN 50160 ......................................................................................... 210
5.2.1 Netzfrequenz ................................................................................................................... 211
5.2.2 Schwankungen der Versorgungsspannung .................................................................... 211
5.2.3 Unsymmetrie der Versorgungsspannung ....................................................................... 211
5.2.4 THD der Spannung und Harmonische ............................................................................ 211
5.2.5 Zwischenharmonische Spannung ................................................................................... 212
5.2.6 Netzsignalübertragung auf der Versorgungsspannung .................................................. 212
5.2.7 Flackerstärke ................................................................................................................... 213
5.2.8 Spannungseinbrüche ...................................................................................................... 213
5.2.9 Spannungsüberhöhungen ............................................................................................... 213
5.2.10 Kurze Unterbrechungen der Versorgungsspannung ...................................................... 213
5.2.11 Lange Unterbrechungen der Versorgungsspannung ..................................................... 214
5.2.12 Rekorder Einstellungen des Power Master für die EN 50160-Analyse .......................... 214
6 Technische Daten ........................................................................................................................... 215
6.1 Allgemeine Angaben ................................................................................................................ 215
6.2 Messungen .............................................................................................................................. 215
6.2.1 Allgemeine Beschreibung ............................................................................................... 215
6.2.2 Phasenspannungen ........................................................................................................ 216
6.2.3 Leiterspannungen ........................................................................................................... 217
6.2.4 Strom ............................................................................................................................... 217
6.2.5 Frequenz ......................................................................................................................... 221
6.2.6 Flackern .......................................................................................................................... 221
6.2.7 Transienten ..................................................................................................................... 221
6.2.8 Zusammengesetzte Leistung .......................................................................................... 221
6.2.9 Grundfrequente Leistung ................................................................................................ 222
6.2.10 Nicht grundfrequente Leistung ........................................................................................ 223
6.2.11 Leistungsfaktor (LF, LFe, LFv, LFa)................................................................................ 224
6.2.12 Verschiebungsfaktor (VF) oder Cos φ ............................................................................ 224
6.2.13 Energie ............................................................................................................................ 224
6.2.14 Harmonische und THD der Spannung ............................................................................ 225
6.2.15 Strom-Harmonische, THD und K-Faktor ......................................................................... 226
6.2.16 Zwischenharmonische der Spannung ............................................................................ 226
6.2.17 Zwischenharmonische des Stroms ................................................................................. 227
6.2.18 Netzsignale ..................................................................................................................... 227
6.2.19 Netzsignale ..................................................................................................................... 227
6.2.20 Unsymmetrie ................................................................................................................... 227
6.2.21 Überabweichung und Unterabweichung ......................................................................... 227
6.2.22 Unsicherheit bei Uhrzeit und Dauer ................................................................................ 228
6.2.23 Temperatur-Messfühler ................................................................................................... 228
6.2.24 Phasenwinkel .................................................................................................................. 228
6.2.25 Spezifikation für 400-Hz-Systeme................................................................................... 228
6.2.26 Spezifikation für System mit VFD (Variable Frequency Drive) ....................................... 228
6.2.27 Spezifikations-Unterschiede zwischen Systemen mit 400 Hz, VFD und 50/60 Hz ........ 229
6.3 Rekorder .................................................................................................................................. 230
6.3.1 Allgemeiner Rekorder ..................................................................................................... 230
6.3.2 Wellenform/Einschaltspitzen-Rekorder ........................................................................... 231
6.3.3 Momentaufnahme der Wellenform.................................................................................. 231
6.3.4 Transienten-Rekorder ..................................................................................................... 231
6.4 Übereinstimmung mit Normen ................................................................................................. 232
6.4.1 Übereinstimmung mit der IEC 61557-12 ........................................................................ 232
6.4.2 Übereinstimmung mit der IEC 61000-4-30 ..................................................................... 233
MI 2892 Power Master Inhaltsverzeichnis
6
7 Wartung ........................................................................................................................................... 234
7.1 Einsetzen der Akkus in das Gerät ........................................................................................... 234
7.2 Akkus ....................................................................................................................................... 235
7.3 Firmware-Upgrade ................................................................................................................... 236
7.3.1 Anforderungen ................................................................................................................ 236
7.3.2 Upgrade-Prozedur .......................................................................................................... 237
7.4 Erläuterungen zur Stromversorgung ....................................................................................... 240
7.5 Reinigung ................................................................................................................................. 240
7.6 Regelmäßige Kalibrierung ....................................................................................................... 241
7.7 Kundendienst ........................................................................................................................... 241
7.8 Fehlerbehebung ....................................................................................................................... 241
8 Dokumentversion ........................................................................................................................... 241
MI 2892 Power Master Einführung
7
1 Einführung
Power Master XT MI 2893 ist ein multifunktionelles Handgerät für die
Netzqualitätsanalyse, Erfassung schneller Transienten und für die Fehlersuche sowie
für Messungen der Energieeffizienz.
Abbildung 1.1: Das Gerät Power Master XT
1.1 Hauptmerkmale
Vollständige Einhaltung der Norm über die Netzqualität IEC 61000-4-30 Klasse A
Einfacher und leistungsfähiger Rekorder mit MicroSD-Speicherkarte (es werden
Karten bis zu 32 GB unterstützt)
4 Spannungskanäle mit breitem Messbereich: bis zu 1000 Vrms, CAT III / 1000
V, mit Unterstützung für Mittel- und Hochspannungssysteme
Gleichzeitige Spannungs- und Stromabtastung (8 Kanäle), 16-Bit-AD-Wandlung
für genaue Leistungsmessungen und minimale Phasenverschiebungsfehler
4 Stromkanäle mit Unterstützung für automatische Stromzangenerkennung und
automatische Messbereichswahl
Erfüllt die Anforderungen der IEC 61557-12 und IEEE 1459 (zusammengesetzte,
grundfrequente, nicht grundfrequente Leistung) und IEC 62053-21 (Energie).
Hochgeschwindigkeits-Transientenabtastung >1 MSamples/s gleichzeitig auf
allen 8 Kanälen (4xU und 4xI)
Transientenauswahl zwischen N /GND
MI 2892 Power Master Einführung
8
4,3 Zoll TFT-Farbdisplay
Wellenform-/Einschaltspitzen-Rekorder, der bei Ereignissen / Alarmen
/Spannungsniveaus / Stromniveaus ausgelöst werden kann; Transienten-
Rekorder für Phase / Neutralleiter (Spannung und Strom gleichzeitig) mit
Auswahl des Auslösers auf Niveau und Hüllkurve, der gleichzeitig mit dem
allgemeinen Rekorder läuft
Die PC-Software PowerView v3.0 ist ein wesentlicher Teil des Messsystems
und gestattet es auf einfachste Weise, die Messdaten herunterzuladen,
anzuschauen und zu analysieren oder Berichte zu drucken.
o Der PowerView v3.0 Analyser stellt eine einfache, aber leistungsfähige
Schnittstelle dar, um Gerätedaten herunterzuladen und schnelle, intuitive
und aussagekräftige Analysen zu erhalten. Die Schnittstelle wurde so
organisiert, dass sie eine schnelle Datenauswahl gestattet, indem sie, wie
der Windows-Explorer, eine Baumansicht verwendet.
o Der Benutzer kann die aufgezeichneten Daten einfach herunterladen und
an mehreren Orten mit vielen Unterordnern oder -orten organisieren.
o Erzeugen von Diagrammen, Tabellen und Grafiken für Ihre hochqualitative
Datenanalyse und erstellt professionelle Druckberichte.
o Für weitere Analysen können die Daten in andere Anwendungen (z. B.
Tabellenkalkulation) exportiert oder kopiert werden bzw. von dort
eingefügt werden.
o Es können mehrere Datenaufzeichnungen gleichzeitig angezeigt und
analysiert werden.
o Zusammenfügen verschiedener, erfasster Messdaten zu einer Messung,
Synchronisieren der mit verschiedenen Geräten aufgezeichneten Daten
mit Zeitversatz, Aufteilen der erfassten Daten in mehrere Messungen oder
Extrahieren relevanter Daten.
o Geräte-Fernzugriff über Internet-Verbindung
1.2 Sicherheitsaspekte
Um die Sicherheit des Bedieners während der Benutzung der Power Master-Geräte zu
gewährleisten und die Risiken einer Beschädigung des Geräts zu minimieren, beachten
Sie bitte folgende Warnhinweise:
Das Gerät wurde so konstruiert, dass ein Maximum an Sicherheit für den
Bediener gewährleistet wird. Eine nicht in dieser Anleitung beschriebene
Verwendung kann das Verletzungsrisiko des Bedieners erhöhen!
Verwenden Sie das Gerät und/oder das Zubehör nicht, wenn eine sichtbare
Beschädigung festgestellt wurde!
Das Gerät enthält keine Teile, die vom Benutzer zu warten sind. Service- oder
Einstellungsarbeiten dürfen nur von einem autorisierten Händler durchgeführt
werden!
Es sind alle üblichen Vorsichtsmaßnahmen zu treffen, um die Gefahr eines
elektrischen Schlags während der Arbeiten an elektrischen Anlagen zu
vermeiden!
Verwenden Sie nur zugelassenes Zubehör, das bei ihrem Händler erhältlich ist!
MI 2892 Power Master Einführung
9
Das Gerät enthält wiederaufladbare NiMH-Akkus. Die Akku-Zellen dürfen nur
durch denselben Typ ersetzt werden, der auf dem Schild des Akkufachs oder in
diesem Handbuch angegeben ist. Verwenden Sie keine normalen Batterien,
während der Netzteiladapter/das Ladegerät angeschlossen ist, anderenfalls
könnten diese explodieren!
Im Inneren des Geräts herrschen gefährliche Spannungen. Trennen Sie alle
Messleitungen, entfernen Sie das Netzkabel und schalten Sie das Gerät aus,
bevor Sie den Akkufachdeckel entfernen.
Die maximale Nennspannung zwischen einem Phasenleiter- und dem
Neutralleitereingang beträgt 1000 VRMS. Die maximale Nennspannung zwischen
Phasenleitern beträgt 1730 VRMS.
Schließen Sie immer die ungenutzten Spannungseingänge (L1, L2, L3, GND) mit
dem Neutralleitereingang (N) kurz, um Messfehler und falsche Ereignisauslösung
aufgrund von Rauschkopplungen zu vermeiden.
Entfernen Sie die MicroSD-Speicherkarte nicht, während das Gerät Daten
aufzeichnet oder liest. Anderenfalls können Schäden an der Aufzeichnung und
Kartenfehler auftreten.
1.3 Geltende Normen
Das Power Master wurde in Übereinstimmung mit folgenden Normen entwickelt und
erprobt:
Elektromagnetische Verträglichkeit (EMV)
Elektrische Mess-, Steuer-, Regel- und
Laborgeräte - EMV-Anforderungen -
Teil 2-2: Besondere Anforderungen -
Prüfanordnung, Betriebsbedingungen und
Leistungsmerkmale für ortsveränderliche Prüf-,
Mess- und Überwachungsgeräte für den
Gebrauch in Niederspannungs-
Stromversorgungsnetzen
Emission: Klasse A - Ausrüstung (für
industrielle Zwecke)
Störfestigkeit für Geräte, die in
Industriebetrieben genutzt werden sollen
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte -
Teil 1: Allgemeine Anforderungen
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte -
Teil 2-030: Besondere Anforderungen an Prüf-
und Messstromkreise
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte -
MI 2892 Power Master Einführung
11
1.4 Abkürzungen
In diesem Dokument werden folgenden Symbole und Abkürzungen verwendet:
SFI
Stromscheitelfaktor, einschließlich SFIp
(Stromscheitelfaktor der Phase p) und SFIN
(Stromscheitelfaktor des Neutralleiters). Für die Definition
siehe 5.1.3.
SFU
Spannungsscheitelfaktor, einschließlich SFUpg
(Spannungsscheitelfaktor, Phase p - Phase g) und SFUp
(Spannungsscheitelfaktor, Phase p - Neutralleiter). Für
die Definition siehe 5.1.2.
VFind/kap
Momentaner Phasenverschiebungsfaktor (grundfrequent)
oder cos , einschließlich
VFpind (Phasenverschiebung
Phase p)
Ein Minuszeichen weist auf erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin. Der Zusatz ind/kap steht für
einen induktiven/kapazitiven Charakter.
VFind/kap
Aufgezeichneter Phasenverschiebungsfaktor
(grundfrequent) oder cos , einschließlich VFpind/kap
(Phasenverschiebung Phase p)
Ein Minuszeichen weist auf
erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin.
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der
Abbildung dargestellt, wird
dieser Parameter für jeden
Quadranten separat aufgezeichnet. Für die Definition
siehe 5.1.5.
VFagesind
VFageskap
Momentaner arithmetischer (grundfrequenter)
Gesamtverschiebungs-Leistungsfaktor mit positiver
Vektorfolge
Ein Minuszeichen weist auf erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin. Der Zusatz ind/kap steht für
einen induktiven/kapazitiven Charakter. Für die Definition
siehe 5.1.7.
VFagesnd
VFageskap
Aufgezeichneter arithmetischer grundfrequenter
Gesamtleistungsfaktor
Ein Minuszeichen weist auf
erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin.
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der Abbildung
dargestellt, wird dieser
Parameter für jeden
2700
DPFind+
Lead
Lag
DPFcap+
DPFcap-
DPFind-
1800
900
00
+P-P
-Q
+Q I
II
III IV
2700
Lead
Lag
1800
900
00
+P-P
-Q
+Q I
II
III IV
DPF+totind+
DPF+totcap+
DPF+totcap-
DPF+totind-
MI 2892 Power Master Einführung
12
Quadranten separat aufgezeichnet. Für die Definition
siehe 5.1.7.
VFvgesind
VFvgeskap
Momentaner (grundfrequenter) Gesamtverschiebungs-
Leistungsfaktor des Mitsystems (Vektor)
Ein Minuszeichen weist auf erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin. Der Zusatz ind/kap steht für
einen induktiven/kapazitiven Charakter. Für die Definition
siehe 5.1.7.
VFvgesind
VFvgeskap
Aufgezeichneter grundfrequenter Vektor-
Gesamtleistungsfaktor
Ein Minuszeichen weist auf
erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin.
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der Abbildung
dargestellt, wird dieser Parameter für jeden Quadranten
separat aufgezeichnet. Für die Definition siehe 5.1.7
VF+gesind
VF+geskap
Momentaner grundfrequenter Leistungsfaktor mit
positiver Frequenz
Ein Minuszeichen weist auf erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin. Der Zusatz ind/kap steht für
einen induktiven/kapazitiven Charakter. Für die Definition
siehe 5.1.7.
VF+gesind
VF+geskap
Aufgezeichneter grundfrequenter Gesamtleistungsfaktor
mit positiver Frequenz
Ein Minuszeichen weist auf
erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin.
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der Abbildung
dargestellt, wird dieser
Parameter für jeden
Quadranten separat aufgezeichnet. Für die Definition
siehe 5.1.7.
DH
Verzerrungsleistung aus Harmonischen der Phase,
einschließlich DHp (Verzerrungsleistung aus
Harmonischen der Phase p). Siehe Abschnitt 5.1.5:
Leistungsmessung IEC 1459-2010 für die Definition.
DeH
Gesamte effektive Verzerrungsleistung aus
Harmonischen. Siehe Abschnitt 5.1.5: Messungen der
nicht grundfrequenten Gesamtleistung für die Definition.
DeH
Effektive harmonische Gesamtleistungsverzerrung. Siehe
Abschnitt 5.1.5 für die Definition.
Dᴠ
Spannungsverzerrungsleistung der Phase, einschließlich
2700
1800
900
00
+P-P
-Q
+Q I
II
III IV
DPFvtotind+
DPFvtotcap+
DPFvtotcap-
DPFvtotind-
2700
Lead
Lag
1800
900
00
+P-P
-Q
+Q I
II
III IV
DPF+totind+
DPF+totcap+
DPF+totcap-
DPF+totind-
MI 2892 Power Master Einführung
14
Ihn
n-te effektive harmonische Stromkomponente,
einschließlich Iphn (n-te effektive harmonische
Stromkomponente; Phase p) und INhn (n-te effektive
harmonische Stromkomponente, Neutralleiter). Für die
Definition siehe 5.1.8.
Iihn
n-te effektive zwischenharmonische Stromkomponente,
einschließlich Ipihn (n-te effektive zwischenharmonische
Stromkomponente; Phase p) und INihn (n-te effektive
zwischenharmonische Stromkomponente, Für die
Definition siehe 5.1.8.
INenn
Nennstrom. Strom am Stromfühler der Stromzange für 1
Vrms am Ausgang.
IPk
Spitzenstrom, einschließlich IpPk (Strom der Phase p)
einschließlich INPk (Spitzenstrom des Neutralleiters)
IRms
Effektivstrom, einschließlich IpRms (Strom der Phase p)
einschließlich INRms (Effektivstrom des Neutralleiters). Für
die Definition siehe 5.1.3.
Irmsinv
Effektivstrom Photovoltaik-Wechselrichter
Iacinv
Wechselstrom Photovoltaik-Wechselrichter
Iacinv
Gleichstrom Photovoltaik-Wechselrichter
P
Momentane zusammengesetzte
(grundfrequente und nicht
grundfrequente) Wirkleistung der
Phase, einschließlich
Pp
(Wirkleistung Phase p). Ein
Minuszeichen weist auf erzeugte
und ein Pluszeichen auf
verbrauchte Leistung hin. Für die
Definition siehe 5.1.5.
P
Aufgezeichnete Wirkleistung der Phase (grundfrequente
und nicht grundfrequente), einschließlich Pp
(Wirkleistung Phase p). Ein Minuszeichen weist auf
erzeugte und ein Pluszeichen auf verbrauchte Leistung
hin. Für die Definition siehe 5.1.5.
Pges
Momentane zusammengesetzte
Gesamtwirkleistung
(grundfrequente und nicht
grundfrequente). Ein
Minuszeichen weist auf
erzeugte und ein Pluszeichen
auf verbrauchte Leistung hin.
Für die Definition siehe 5.1.5.
2700
Lead
Lag
1800
900
00
+P
-P I
II
III IV
+P-P
2700
Lead
Lag
1800
900
00
+Ptot
I
II
III IV
+Ptot
-Ptot
-Ptot
MI 2892 Power Master Einführung
15
Pges
Aufgezeichnete Gesamtwirkleistung (grundfrequente und
nicht grundfrequente). Ein Minuszeichen weist auf
erzeugte und ein Pluszeichen auf verbrauchte Leistung
hin. Für die Definition siehe 5.1.5.
Pfund
Momentane grundfrequente Wirkleistung, einschließlich
Pfundp (grundfrequente Wirkleistung der Phase p). Ein
Minuszeichen weist auf erzeugte und ein Plus Zeichen
auf verbrauchte Leistung hin. Für die Definition siehe
5.1.5.
Pfund+
Aufgezeichnete grundfrequente Wirkleistung der Phase,
einschließlich
Pfundp (grundfrequente Wirkleistung der
Phase p). Ein Minuszeichen weist auf erzeugte und ein
Pluszeichen auf verbrauchte Leistung hin. Für die
Definition siehe 5.1.5.
P+,
P+ges
Momentane grundfrequenten Gesamtwirkleistung des
Mitsystems. Ein Minuszeichen weist auf erzeugte und
ein Plus Zeichen auf verbrauchte Leistung hin.
Für die Definition - siehe 5.1.5.
P+ges
Aufgezeichnete grundfrequenten Gesamtwirkleistung des
Mitsystems. Ein Minuszeichen weist auf erzeugte und ein
Plus Zeichen auf verbrauchte Leistung hin.
Für die Definition - siehe 5.1.5.
PH
Momentane Wirkleistung einer Harmonischen der Phase,
einschließlich
Pfundp (Wirkleistung einer
Harmonischen, Phase p). Ein Minuszeichen weist auf
erzeugte und ein Plus Zeichen auf verbrauchte Leistung
hin. Für die Definition - siehe 5.1.5.
PH
Aufgezeichnete Wirkleistung einer Harmonischen der
Phase, einschließlich PHp
(Wirkleistung einer
Harmonischen, Phase p). Ein Minuszeichen weist auf
erzeugte und ein Plus Zeichen auf verbrauchte Leistung
hin. Für die Definition - siehe 5.1.5.
PHges
Momentane Gesamtwirkleistung einer Harmonischen. Ein
Minuszeichen weist auf erzeugte und ein Plus Zeichen
auf verbrauchte Leistung hin. Für die Definition - siehe
5.1.5.
PHges
Aufgezeichnete Gesamtwirkleistung der Harmonischen.
Ein Minuszeichen weist auf erzeugte und ein Plus
Zeichen auf verbrauchte Leistung hin. Für die Definition -
siehe 5.1.5.
MI 2892 Power Master Einführung
16
LFind
LFkap
Momentaner
zusammengesetzter
(grundfrequenter und nicht
grundfrequenter)
Leistungsfaktor der Phase,
einschließlich
LFpind/kap
(Leistungsfaktor, Phase p). Ein
Minuszeichen weist auf
erzeugte und ein Plus Zeichen
auf verbrauchte Leistung hin. Der Zusatz ind/kap steht für
einen induktiven/kapazitiven Charakter.
Hinweis: LF = VF, wenn keine Harmonischen vorhanden
sind. Für die Definition - siehe 5.1.5.
LFind
LFkap
Aufgezeichneter
zusammengesetzter
(grundfrequenter und nicht
grundfrequenter)
Leistungsfaktor der Phase.
Ein Minuszeichen weist auf
erzeugte und ein Plus Zeichen
auf verbrauchte Leistung hin.
Der Zusatz ind/kap steht für einen induktiven/kapazitiven
Charakter. Wie in der Abbildung dargestellt, wird dieser
Parameter für jeden Quadranten separat aufgezeichnet.
LFagesind
LFageskap
Momentaner, arithmetischer, zusammengesetzter
(grundfrequenter und nicht grundfrequenter)
Gesamtleistungsfaktor.
Ein Minuszeichen weist auf erzeugte und ein Plus
Zeichen auf verbrauchte Leistung hin. Der Zusatz ind/kap
steht für einen induktiven/kapazitiven Charakter. Für die
Definition siehe 5.1.5
LFagesind
LFageskap
Aufgezeichneter, arithmetischer, zusammengesetzter
(grundfrequenter und nicht grundfrequenter)
Gesamtleistungsfaktor.
Ein Minuszeichen weist auf
erzeugte und ein Plus Zeichen
auf verbrauchte Leistung hin.
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der
Abbildung dargestellt, wird
dieser Parameter für jeden
Quadranten separat
aufgezeichnet.
LFegesind
LFegeskap
Momentaner, effektiver, zusammengesetzter
(grundfrequenter und nicht grundfrequenter)
Gesamtleistungsfaktor.
2700
+PFind
Lead
Lag
+PFcap
-PFcap
-PFind
1800
900
00
+P-P
-Q
+Q I
II
III IV
2700
PFind+
Lead
Lag
PFcap+
PFcap-
PFind-
1800
900
00
+P-P
-Q
+Q I
II
III IV
2700
PFetotind+
Lead
Lag
PFetotcap+
PFetotcap-
PFetotind-
1800
900
00
+P-P
-Q
+Q I
II
III IV
MI 2892 Power Master Einführung
17
Ein Minuszeichen weist auf erzeugte und ein Plus
Zeichen auf verbrauchte Leistung hin. Der Zusatz ind/kap
steht für einen induktiven/kapazitiven Charakter. Für die
Definition siehe 5.1.5.
LFegesind
LFegeskap
Aufgezeichneter, effektiver, zusammengesetzter
(grundfrequenter und nicht grundfrequenter)
Gesamtleistungsfaktor.
Ein Minuszeichen weist auf
erzeugte und ein Plus Zeichen
auf verbrauchte Leistung hin.
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der
Abbildung dargestellt, wird
dieser Parameter für jeden
Quadranten separat
aufgezeichnet.
LFvgesind
LFvgeskap
Momentaner zusammengesetzter (grundfrequenter und
nicht grundfrequenter) Gesamtleistungsfaktor (Vektor)
LFvgesind
LFvgeskap
Aufgezeichneter zusammengesetzter (grundfrequenter
und nicht grundfrequenter) Gesamtleistungsfaktor
(Vektor).
Ein Minuszeichen weist auf
erzeugte und ein Plus Zeichen
auf verbrauchte Leistung hin.
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der
Abbildung dargestellt, wird
dieser Parameter für jeden
Quadranten separat
aufgezeichnet.
Pinv+
Positive Wirkleistung des Photovoltaik-Wechselrichters
Pinv-
Negative Wirkleistung des Photovoltaik-Wechselrichters
Pdcinv+
Positive Gleichstrom-Wirkleistung des Photovoltaik-
Wechselrichters
Pdcinv-
Negative Gleichstrom-Wirkleistung des Photovoltaik-
Wechselrichters
Sacinv+
Positive Wechselstrom-Scheinleistung des Photovoltaik-
Wechselrichters
Sacinv-
Positive Wechselstrom-Scheinleistung des Photovoltaik-
Wechselrichters
2700
PFetotind+
Lead
Lag
PFetotcap+
PFetotcap-
PFetotind-
1800
900
00
+P-P
-Q
+Q I
II
III IV
2700
PFetotind+
Lead
Lag
PFetotcap+
PFetotcap-
PFetotind-
1800
900
00
+P-P
-Q
+Q I
II
III IV
MI 2892 Power Master Einführung
18
Plt
Phasen-Langzeitflackern (2 Stunden), einschließlich Pltpg
(Phase p zu Phase g Langzeitspannungsflackern) und
Pltp (Phase p zu neutralem Langzeitspannungsflackern).
Siehe 5.1.10 für die Definition.
Pst
Kurzzeitflackern (10 Minuten) einschließlich Pstpg
(Kurzzeit-Spannungsflackern Phase p bis Phase g) und
Pstp (Phase p zu Neutralleiter). Siehe 5.1.10 für die
Definition.
Pst(1min)
Kurzzeitflackern (1 Minute) einschließlich Pst(1min)pg
(Kurzzeit-Spannungsflackern Phase p zu Phase g) und
Pst(1min)p (Phase p zu Neutralleiter). Siehe 5.1.10 für die
Definition.
Pinst
Momentanes Flackern einschließlich Pinstpg (momentanes
Spannungsflackern Phase p zu Phase g) und Pinstp
(momentanes Spannungsflackern Phase p zu
Neutralleiter). Siehe 5.1.10 für die Definition.
N
Momentane zusammengesetzte (grundfrequente und
nicht grundfrequente) Phasenblindleistung einschließlich
Np (Phasenblindleistung Phase p). Das Minuszeichen
steht für erzeugte und das Pluszeichen für verbrauchte
Blindenergie. Siehe 5.1.5 für die Definition..
Nind
Nkap
Aufgezeichnete
zusammengesetzte
(grundfrequente und nicht
grundfrequente)
Phasenblindleistung
einschließlich Nkap/indp
(Phasenblindleistung Phase p).
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der Abbildung dargestellt, wird dieser
Parameter für jeden Quadranten separat aufgezeichnet.
Für die Definition siehe 5.1.5.
Nges
Momentane zusammengesetzte (grundfrequente und
nicht grundfrequente) Gesamtblindleistung (Vektor). Ein
Minuszeichen weist auf erzeugte und ein Pluszeichen auf
verbrauchte Leistung hin. Für die Definition siehe 5.1.5.
Ngesind
Ngeskap
Aufgezeichnete
zusammengesetzte
(grundfrequente und nicht
grundfrequente)
Gesamtblindleistung (Vektor).
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Wie in der Abbildung
dargestellt, wird dieser
Parameter für jeden Quadranten separat aufgezeichnet.
Für die Definition siehe 5.1.5.
2700
Nind+
Lead
Lag
Ncap-
Ncap+
Nind-
1800
900
00
+P-P
-Q
+Q I
II
III IV
2700
Ntotcap+
Ntotcap-
Ntotcap+
Ntotcap-
1800
900
00
+P-P
-Q
+Q I
II
III IV
MI 2892 Power Master Einführung
19
Nages
Momentane zusammengesetzte (grundfrequente und
nicht grundfrequente) arithmetische Gesamtblindleistung.
Ein Minuszeichen weist auf erzeugte und ein Pluszeichen
auf verbrauchte Blindleistung hin. Für die Definition siehe
6.
Nagesind
Nageskap
Aufgezeichnete arithmetische zusammengesetzte
(grundfrequente und nicht grundfrequente)
Gesamtblindleistung. Ein Minuszeichen weist auf
erzeugte und ein Pluszeichen auf verbrauchte Leistung
hin. Der Zusatz ind/kap steht für einen
induktiven/kapazitiven Charakter. Für die Definition siehe
5.1.5 Dieser Parameter wird separat für erzeugte und
verbrauchte Blindleistung aufgezeichnet.
Qfund
Momentane grundfrequente Phasenblindleistung
einschließlich
Qp (Phasenblindleistung Phase p). Ein
Minuszeichen weist auf erzeugte und ein Pluszeichen für
verbrauchte grundfrequente Blindleistung hin. Für die
Definition siehe 5.1.5.
Qfundind
Qfundkap
Aufgezeichnete grundfrequente
Phasenblindleistung. Der
Zusatz ind/kap steht für einen
induktiven/kapazitiven
Charakter. Wie in der Abbildung
dargestellt, wird dieser
Parameter für jeden
Quadranten separat
aufgezeichnet. Für die
Definition siehe 5.1.5.
Qvfundges
Momentane grundfrequente Gesamtblindleistung
(Vektor). Ein Minuszeichen steht für erzeugte und ein
Pluszeichen für verbrauchte grundfrequente
Blindleistung. Für die Definition siehe 6.
Qvfundgesind
Qvfundgeskap
Aufgezeichnete grundfrequente
Gesamtblindleistung (Vektor).
Der Zusatz ind/kap steht für
einen induktiven/kapazitiven
Charakter. Ein Minuszeichen
weist auf erzeugte und ein
Pluszeichen auf verbrauchte
grundfrequente Blindleistung
hin. Dieser Parameter wird separat für jeden Quadraten
aufgezeichnet, wie i der Abbildung gezeigt. Für die
Definition siehe 6.
Qafundges
Momentane grundfrequente arithmetische
Gesamtblindleistung. Für die Definition siehe 6.
Qafundges
Qafundges
Aufgezeichnete grundfrequente arithmetische
Gesamtblindleistung. Für die Definition siehe 6.
2700
Qind+
Lead
Lag
Qcap-
Qcap+
Qind-
1800
900
00
+P-P
-Q
+Q I
II
III IV
2700
Qfundtotcap+
Qfundtotcap-
Qfundtotcap+
Qfundtotcap-
1800
900
00
+P-P
-Q
+Q I
II
III IV
MI 2892 Power Master Einführung
20
Q+geskap
Q+gesind
Momentane grundfrequente Gesamtblindleistung des
Mitsystems. Der Zusatz ind/kap steht für einen
induktiven/kapazitiven Charakter. Ein Minuszeichen weist
auf erzeugte und ein Pluszeichen auf verbrauchte
Blindleistung hin. Für die Definition siehe 5.1.5.
Q+gesind
Q+geskap
Aufgezeichnete grundfrequente Gesamtblindleistung des
Mitsystems. Der Zusatz ind/kap steht für einen
induktiven/kapazitiven Charakter. Ein Minuszeichen weist
auf erzeugte und ein Pluszeichen auf verbrauchte
Blindleistung. Dieser Parameter wird separat für jeden
Quadraten aufgezeichnet.
S
Zusammengesetzte (grundfrequente und nicht
grundfrequente) Phasenscheinleistung einschließlich Sp
(Scheinleistung Phase p). Für die Definition siehe 5.1.5.
Sages
Zusammengesetzte (grundfrequente und nicht
grundfrequente) arithmetische Gesamtscheinleistung. Für
die Definition siehe 6.
Seges
Zusammengesetzte (grundfrequente und nicht
grundfrequente) Gesamt-Effektivscheinleistung. Für die
Definition siehe 5.1.5.
Svges
Zusammengesetzte (grundfrequente und nicht
grundfrequente) Gesamtscheinleistung (Vektor). Für die
Definition siehe 6.
Sfund
Grundfrequente Phasenscheinleistung, einschließlich
Sfundp (grundfrequente Scheinleistung Phase p). Für die
Definition siehe 5.1.5.
Safundges
Grundfrequente arithmetische Gesamtscheinleistung. Für
die Definition siehe 6.
Svfundges
Grundfrequente Gesamtscheinleistung (Vektor). Für die
Definition siehe 6.
S+ges
Grundfrequente Gesamtscheinleistung des Mitsystems.
Für die Definition siehe 5.1.5.
Sᴜfundges
Unsymmetrische grundfrequente Scheinleistung. Für die
Definition siehe 5.1.5.
Sɴ
Nicht grundfrequente Phasenscheinleistung,
einschließlich Sɴp (nicht grundfrequente Scheinleistung
Phase p). Für die Definition siehe 5.1.5.
Seɴ
Nicht grundfrequente Gesamt-Effektivscheinleistung. Für
die Definition siehe 5.1.5.
Sн
Harmonische Phasenscheinleistung, einschließlich Sнp
(harmonische Scheinleistung Phase p). Für die Definition
siehe 5.1.5.
Seнges
Harmonische Gesamt-Effektivscheinleistung. Für die
Definition siehe 5.1.5.
MI 2892 Power Master Einführung
21
THDI
Gesamte harmonische Stromverzerrung (in % oder A),
einschließlich THDIp (THD-Strom Phase p) und THDIN
(THD-Neutralleiterstrom). Für die Definition siehe 8.
THDU
Gesamte harmonische Spannungsverzerrung (in % oder
V) einschließlich THDUpg (THD-Spannung Phase p zu
Phase g) und THDUp (THD-Spannung Phase p zu
Neutralleiter). Für die Definition siehe 11.
u-
Gegenspannungskomponente (%). Für die Definition
siehe 11.
u0
Nullspannungskomponente (%). Für die Definition siehe
11.
U, URms
Effektivspannung, einschließlich Upg (Spannung Phase p
- Phase g) und Up (Spannung Phase p - Neutralleiter).
Für die Definition siehe 5.1.2.
Urmsinv
Effektivspannung Photovoltaik-Wechselrichter
Uacinv
Wechselspannung Photovoltaik-Wechselrichte
Udcinv
Gleichspannung Photovoltaik-Wechselrichte
U+
Mitspannungskomponente in einem Dreiphasensystem.
Für die Definition - siehe 5.1.11.
U-
Gegenspannungskomponente in einem
Dreiphasensystem. Für die Definition - siehe 5.1.11.
U0
Nullspannungskomponente in einem Dreiphasensystem.
Für die Definition - siehe 5.1.11.
UEinbr
Kleinste URms(1/2) -Spannung, die während eines
Einbruchs gemessen wird.
Ufund
Grundfrequente Effektivspannung (Uh1 auf der 1.
Harmonischen), einschließlich Ufundpg (grundfrequente
Effektivspannung, Phase p - Phase g) und Ufundp
(grundfrequente Effektivspannung, Phase p -
Neutralleiter). Für die Definition - siehe 5.1.8.
UhN,
n-te effektive harmonischen Spannungskomponente,
einschließlich UpghN (n-te effektive harmonische
Spannungskomponente, Phase p - Phase g) und UphN (n-
te effektive harmonische Spannungskomponente, Phase
p - Neutralleiter). Für die Definition - siehe 5.1.8.
UihN
n-te effektive zwischenharmonische
Spannungskomponente, einschließlich UpgihN (n-te
effektive zwischenharmonische Spannungskomponente,
Phase p - Phase g) und UpihN (n-te effektive
zwischenharmonische Spannungskomponente, Phase p -
Neutralleiter). Für die Definition - siehe 5.1.8.
UUnterbr
Kleinste URms(1/2)-Spannung, die während einer
Unterbrechung gemessen wird.
UNenn
Nennspannung - üblicherweise die Spannung, mit der
MI 2892 Power Master Beschreibung
23
2 Beschreibung
2.1 Bedienfeld auf der Vorderseite
Abbildung 2.1: Bedienfeld auf der Vorderseite
Aufbau des Bedienfelds auf der Vorderseite:
1. LCD
Farbiges TFT-Display, 4,3 Zoll, 488 × 272 Pixel
2. F1 – F4
Funktionstasten
3. Pfeil-Tasten
Bewegen den Cursor und wählen die Parameter aus.
4. ENTER-Taste
Wechselt in das Untermenü
5. ESC-Taste
Beendet einen Vorgang, bestätigt neue Einstellungen.
6. SHORTCUT -
Tasten
Schnellzugriff auf die Hauptfunktionen des Geräts.
7. Licht-Taste
(PIEPTON AUS)
Einstellen der LCD-Hintergrundbeleuchtung hell/dunkel/aus
Durch Drücken der LICHT-Taste länger als 1,5 Sekunden
wird der Summer deaktiviert. Für die Aktivierung erneut
MI 2892 Power Master Beschreibung
24
drücken und halten.
8. EIN-AUS-Taste
Schaltet das Gerät ein/aus.
9. Abdeckung
Schutz der Kommunikationsschnittstellen und des MicroSD-
Kartensteckplatzes
2.2 Anschlussfeld
1
23
N
Warnhinweis!
Verwenden Sie nur sicherheitsgeprüfte
Leitungen!
Die maximal zulässige Nennspannung
zwischen den Spannungseingängen und
Erde beträgt 1000 VRMS!
Die maximal kurzzeitig zulässige
Spannung des externen Netzteils beträgt
14 V! Die m
Abbildung 2.2: Oberes Anschlussfeld
Aufbau des oberen Anschlussfelds
1 Eingangsanschlüsse des Zangenstromwandlers (I1, I2, I3, IN)
2 Eingangsanschlüsse Spannung (L1, L2, L3, N, GND)
3 12-V-Anschlussbuchse der externen Stromversorgung
1234
Abbildung 2.3: Seitliches Anschlussfeld
Aufbau des seitlichen Anschlussfelds
1 Steckplatz der MicroSD-Karte
2 Serieller Anschluss GPS
3 Ethernet-Anschluss
4 USB-Anschluss
MI 2892 Power Master Beschreibung
25
2.3 Ansicht der Rückseite
1
2
3
Abbildung 2.4: Ansicht der Rückseite
Aufbau der Rückseite
1. Abdeckung des Akkufachs
2. Schrauben des Akkufachs (bei Wechsel der Akkuzellen herausschrauben)
3. Seriennummernschild
2.4 Zubehör
2.4.1 Standardzubehör
Tabelle 2.1: Standardzubehör des Power Master
Beschreibung
Stück
Flexible Stromzange 3000 A / 300 A / 30 A (A 1227 / A 1502)
4
Temperaturfühler (A 1354)
1
Farbcodierte Prüfspitze
5
Farbcodierte Krokodilklemme
5
Farbcodierte Spannungsmessleitung
5
USB-Kabel
1
RS232-Kabel
1
Ethernet-Kabel
1
Netzteiladapter 12 V / 3 A
1
Wiederaufladbarer NiMH-Akku, Typ HR 6 (AA), 2500 mAh
6
Professionelles wasserdichtes Schutzgehäuse (A 1685)
1
Compact Disc (CD) mit PowerView v3.0 und Benutzerhandbüchern
1
2.4.2 Optionales Zubehör
Eine Liste des optionalen Zubehörs, das auf Anfrage bei Ihrem Händler erhältlich ist,
finden Sie im Anhang.
MI 2892 Power Master Bedienung des Geräts
27
Abbildung 3.2: Gemeinsame Display-Symbole und -beschriftungen während einer
Messkampagne
3.1 Statusleiste des Geräts
Die Statusleiste des Geräts ist auf dem Bildschirm oben platziert. Sie zeigt
verschiedene Gerätezustände an. Beschreibungen der Icons sind in der Tabelle unten
ersichtlich.
Status bar
Abbildung 3.3: Statusleiste des Geräts
Tabelle 3.1: Beschreibung der Statusleiste des Geräts
Zeigt den Ladezustand der Akkus an.
Zeigt an, dass das Ladegerät an das Gerät angeschlossen ist. Die
Akkus werden automatisch geladen, wenn das Ladegerät
angeschlossen ist.
Gerät ist gesperrt (weitere Informationen siehe: 3.22.6).
AD-Wandler außerhalb des Bereichs. Die gewählte Nennspannung
oder der Bereich der Stromzange ist zu klein.
18:07
Aktuelle Uhrzeit
Status des GPS-Moduls (Optionales Zubehör A 1355):
MI 2892 Power Master Bedienung des Geräts
28
GPS-Modul erkannt, dies meldet aber ungültige Zeit- und
Positionsdaten.
(Satellitensuche läuft oder zu schwaches Satellitensignal).
GPS-Zeit gültig – gültiges GPS-Zeitsignal vom Satelliten
Das Gerät fungiert als USB-Host und ist bereit, USB-Speichersticks
entgegenzunehmen.
Eine der Stromzangen hat eine entgegengesetzte Ausrichtung als die
erwartete.
Status der Internetverbindung (für Einzelheiten siehe Abschnitt 4.3):
Internetverbindung nicht vorhanden
Gerät ist mit dem Internet verbunden und kommunikationsbereit.
Gerät ist mit PowerView verbunden.
Status des Rekorders:
Der allgemeine Rekorder ist aktiv und wartet auf Auslöser.
Der allgemeine Rekorder ist aktiv und Aufzeichnung läuft.
Der Wellenform-Rekorder ist aktiv und wartet auf Auslöser.
Der Wellenform-Rekorder ist aktiv und Aufzeichnung läuft.
Der Transienten-Rekorder ist aktiv und wartet auf Auslöser.
Der Transienten-Rekorder ist aktiv und Aufzeichnung läuft.
Abruf der Speicherliste. Der angezeigte Bildschirm wird vom
Gerätespeicher abgerufen.
Gekennzeichnet mit Datenmarke. Während der Aufzeichnung der
Daten zeigt diese Markierung an, dass die aufgezeichneten
Messergebnisse für das vorgegebene Zeitintervall, aufgrund von
Unterbrechung, Spannungseinbruch oder Spannungsüberhöhung
beeinträchtigt werden kann. Für weitere Erläuterungen siehe 5.1.17.
Signalspannung ist bei überwachten Frequenzen auf Leitung
vorhanden. Für weitere Erläuterungen siehe 3.13 und 3.21.4.
Modus für USB-Stick-Kommunikation. In diesem Modus kann der
ausgewählte Datensatz von der microSD-Karte auf USB-Stick
übertragen werden. USB-Kommunikation mit dem PC ist in diesem
Modus deaktiviert. Für Einzelheiten siehe Abschnitt 3.20.
3.2 Gerätetasten
Die Gerätetastatur unterteilt sich in vier Untergruppen:
Funktionstasten
Shortcut -Tasten
Menü/Zoom-Bedientasten: Cursors, Enter, Escape
Sonstige Tasten: Tasten zum Ein-/Ausschalten von Beleuchtung und
Stromversorgung
MI 2892 Power Master Bedienung des Geräts
29
Die Funktionstasten sind multifunktionell. Ihre
derzeitige Funktion wird im unteren Teil des Bildschirms angezeigt und hängt von der
Gerätefunktion ab.
Die Shortcut-Tasten sind in der Tabelle unten dargestellt. Sie bieten schnellen Zugriff
auf die gebräuchlichsten Gerätefunktionen.
Tabelle 3.2: Shortcut-Tasten und sonstige Funktionstasten
UIf
Zeigt den UIF-Messbildschirm aus dem Untermenü MESSUNG.
PQS
Zeigt den Leistungsmessbildschirm aus dem Untermenü MESSUNG.
Zeigt den Bildschirm für die Messungen der Harmonischen aus dem
Untermenü MESSUNG.
Zeigt den Bildschirm für die Anschlusseinrichtung aus dem Untermenü
MESSUNG.
Zeigt den Bildschirm mit dem Phasendiagramm aus dem Untermenü
MESSUNG.
Halten Sie die Taste 2 Sekunden lang gedrückt, um die
MOMENTAUFNAHME DER WELLENFORM auszulösen. Das Gerät
zeichnet alle gemessenen Parameter in einer Datei auf, die danach mit
PowerView analysiert werden kann.
Einstellen der LCD-Hintergrundbeleuchtung hell/dunkel/aus
Halten Sie die Taste 2 Sekunden lang gedrückt, um die akustischen
Signale zu deaktivieren/aktivieren.
Messgerät ein- / ausschalten
Hinweis: Schalten Sie das Gerät nicht aus, wenn ein Rekorder aktiv ist.
Hinweis: Im Fehlerfall, halten Sie die Taste 5 Sekunden lang, um das
Gerät zurückzusetzen.
Die Cursor-, Enter- und Escape-Tasten werden für die Navigation durch das Menü des
Geräts und die Eingabe der verschiedenen Parameter genutzt. Zusätzlich dienen die
Cursor-Tasten für das Zoomen und die Cursorbewegungen in Grafiken.
3.3 Gerätespeicher (MicroSD-Karte)
Das Power Master XT verwendet eine MicroSD-Karte, um Aufzeichnungen zu
speichern. Vor der Benutzung des Geräts muss die MicroSD-Karte so formatiert
werden, dass sie eine einzige Partition mit FAT32-Dateisystem aufweist.
F1
F2
F3
F4
MI 2892 Power Master Bedienung des Geräts
31
Abbildung 3.5: „HAUPTMENÜ“
Tabelle 3.3: Hauptmenü des Geräts
Untermenü MESSUNG. Bietet Zugang zu mehreren Messbildschirmen
des Geräts.
Untermenü REKORDER. Bietet Zugang zur Konfiguration der
Geräterekorder und Speicherung.
Untermenü MESSEINSTELLUNGEN. Bietet Zugang zu den
Einstellungen für Messungen.
Untermenü ALLGEMEINE EINSTELLUNGEN. Bietet Zugang zu
verschiedenen Geräteeinstellungen.
Tabelle 3.4: Tasten im Hauptmenü:
Wählt das Untermenü aus.
Öffnet das gewählte Untermenü.
3.4.1 Untermenüs des Geräts
Durch Drücken der Taste ENTER im Hauptmenü kann der Benutzer eins der vier
Untermenüs auswählen:
Messungen - Auswahl von grundlegenden Messbildschirmen
Rekorder - Einstellung und Ansicht verschiedener Aufzeichnungen
Messeeinstellungen - Einstellung von Messparametern
Allgemeine Einstellungen - Konfiguration der gebräuchlichen
Geräteeinstellungen
Eine Auflistung aller Untermenüs mit den verfügbaren Funktionen ist in den folgenden
Abbildungen dargestellt.
ENTER
MI 2892 Power Master Bedienung des Geräts
32
Abbildung 3.6: Untermenü Messungen.
Abbildung 3.7: Untermenü Rekorder.
Abbildung 3.8: Untermenü Messeinstellungen
Abbildung 3.9: Untermenü allg. Einstellungen
MI 2892 Power Master Bedienung des Geräts
33
Tabelle 3.5: Tasten in den Untermenüs
Wählt in jedem Untermenü die Funktion aus.
Öffnet die gewählte Funktion.
Kehrt zum „HAUPTMENÜ“ zurück.
3.5 U, I, f
Die Parameter für Spannung, Strom und Frequenz können auf den „U, I, f”-Bildschirmen
betrachtet werden. Die Messergebnisse können in tabellarischer Form (MESSGERÄT)
oder in grafischer Form (OSZILLOSKOP, TREND) betrachtet werden. Die Ansicht
TREND ist nur im Modus AUFZEICHNUNG aktiv. Für Einzelheiten siehe Abschnitt 3.14.
3.5.1 Messgerät
Beim Öffnen der U, I, f-Option wird der tabellarische Bildschirm U, I, f - MESSGERÄT
angezeigt (siehe Abbildungen unten).
Abbildung 3.10: Bildschirme mit U, I, f-Phasenmesstabelle (L1, L2, L3, N)
ENTER
MI 2892 Power Master Bedienung des Geräts
37
3.5.3 Trend
Während der ALLGEMEINE REKORDER aktiv ist, steht die Ansicht TREND zur
Verfügung (für Anleitungen zum Start des Rekorders siehe Abschnitt 3.14).
3.5.3.1 Strom- und Spannungstrends
Strom- und Spannungstrends können mit der Durchlauffunktionstaste F4
(MESSGERÄT-OSZILLOSKOP-TREND) betrachtet werden.
Abbildung 3.16: Spannungstrend (alle
Spannungen)
Abbildung 3.17: Spannungstrend
(einzelne Spannung)
Abbildung 3.18: Spannungs- und
Stromtrend (Einfach-Modus)
Abbildung 3.19: Spannungs- und
Stromtrend (Dual-Modus)
Abbildung 3.20: Trends aller Ströme
Abbildung 3.21: Frequenztrend
MI 2892 Power Master Bedienung des Geräts
38
Tabelle 3.10: Symbole und Abkürzungen auf dem Gerätebildschirm
U1, U2, U3,
Un, U12,
U23, U31
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert der
Phaseneffektivspannung U1, U2, U3, UN oder der Leiterspannung U12,
U23, U31 für das Zeitintervall (IP), das mit dem Cursor ausgewählt
wurde
I1, I2, I3, In
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Stroms I1, I2, I3, IN für das Zeitintervall (IP), das mit dem Cursor
ausgewählt wurde
f
Maximaler ( ), aktiver durchschnittlicher ( ) und minimaler ( ) Wert
der Frequenz auf dem Synchronisierungskanal für das Zeitintervall
(IP), das mit dem Cursor ausgewählt wurde
10.Mai.2013
02:02:00
Zeitstempel des Zeitintervalls (IP), das mit dem Cursor ausgewählt
wurde
32m 00s
Aktuelle Zeit des ALLGEMEINEN REKORDERS
(d - Tage, h - Stunden, m - Minuten, s - Sekunden)
Tabelle 3.11: Tasten auf den Trend-Bildschirmen
Wählt zwischen folgenden Optionen aus:
U I U,I U/I
Zeigt den Spannungstrend an.
U I f U,I U/I
Zeigt den Stromtrend an.
U I f U,I U/I
Zeigt den Frequenztrend an.
U I f U,I U/I
Zeigt den Spannungs- und Stromtrend an (Einfach-
Modus).
U I f U,I U/I
Zeigt den Spannungs- und Stromtrend an (Dual-Modus).
Wählt zwischen Phasen-, Neutralkanal- und Alle-Phasen-
Ansicht aus:
1 2 3 N
Zeigt den Trend für die Phase L1 an.
1 2 3 N
Zeigt den Trend für die Phase L2 an.
1 2 3 N
Zeigt den Trend für die Phase L3 an.
1 2 3 N
Zeigt den Trend für den Neutralleiter an.
1 2 3 N
Zeigt den Trend für alle Phasen an.
12 23 31 Δ
Zeigt den Trend für die Phasen L12 an.
12 23 31 Δ
Zeigt den Trend für die Phasen L23 an.
12 23 31 Δ
Zeigt den Trend für die Phasen L31 an.
12 23 31 Δ
Zeigt alle Phase-Phase-Trends an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
OSZILL.
Wechselt zur Ansicht OSZILLOSKOP.
TREND
Wechselt zur Ansicht TREND.
Bewegt den Cursor und wählt das Zeitintervall (IP) für die Beobachtung
aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
F2
F3
F4
MI 2892 Power Master Bedienung des Geräts
39
3.6 Leistung
Auf den Bildschirmen LEISTUNG des Geräts werden die gemessenen
Leistungsparameter angezeigt. Die Ergebnisse können in tabellarischer (MESSGERÄT)
oder in grafischer Form (TREND) betrachtet werden. Die Ansicht TREND ist nur aktiv,
wenn der ALLGEMEINE REKORDER aktiv ist. Für Anleitungen zum Start des
Rekorders siehe Abschnitt 3.14. Zum vollen Verständnis der einzelnen
Leistungsparameter siehe Abschnitt 5.1.5.
Hinweis: Der Power Master XT speichert immer Daten gemäß IEEE 1459 und die
Datendarstellung kann auch unter PowerView ausgewählt werden.
3.6.1 Messgerät
Beim Öffnen der Option LEISTUNG im Untermenü Messungen wird der tabellarische
Bildschirm LEISTUNG (MESSGERÄT) angezeigt (siehe Abbildung unten). Welche
Messung auf der Anzeige erscheint, hängt von den folgenden Einstellungen ab:
Leistungsmessverfahren: Modern (IEEE 1459), Klassisch (Vektor) oder Klassisch
(Arithmetik), siehe Abschnitt 3.21.6
Verbindungsart: 1W, 2W, 3W …
Ausgewählte Ansicht: zusammengesetzt, grundfrequent oder nicht grundfrequent
Abbildung 3.22: Zusammenfassung der
Leistungsmessungen
(zusammengesetzt)
Abbildung 3-1: Zusammenfassung der
Leistungsmessungen (nicht
grundfrequent)
Abbildung 3.23: Zusammenfassung der
Leistungsmessungen (grundfrequent)
MI 2892 Power Master Bedienung des Geräts
40
Abbildung 3.24: Ausführliche
Leistungsmessungen an Phase L1
Abbildung 3.25: Ausführliche
Messungen der Gesamtleistung
Beschreibungen für die Symbole und Abkürzungen, die auf den Bildschirmen
LEISTUNG (MESSGERÄT) verwendet werden, sind in der Tabelle unten dargestellt.
Tabelle 3.12: Symbole und Abkürzungen auf dem Gerätebildschirm (für weitere
Informationen - siehe 5.1.5 ) – Momentanwerte
P
Hängt von der Bildschirmposition ab:
P
Abhängig von der Bildschirmposition:
In der Spalte Zusammengesetzt:
Zusammengesetzte (grundfrequente und nicht
grundfrequente) Wirkleistung (
P1,
P2,
P3,
Pges,)
In der Spalte Grundfrequent: Grundfrequente
Wirkleistung der Phasen (
Pfund1,
Pfund2,
Pfund3)
N
Zusammengesetzte (grundfrequente und nicht
grundfrequente) Phasen-Gesamt-Blindleistung
(
N1,
N2,
N3,
Nges)
Na
Zusammengesetzte (grundfrequente und nicht
grundfrequente) arithmetische Gesamt-
Blindleistung (
Nages)
Q
Grundfrequente Phasen-Blindleistung (
Qfund1,
Qfund2,
Qfund3,
Qfund3)
Qa
Grundfrequente arithmetische Gesamt-
Blindleistung (
Qafundges)
Qv
Grundfrequente Vektor-Gesamt-Blindleistung
(
Qvfundges)
S
Abhängig von der Bildschirmposition:
In der Spalte Zusammengesetzt:
Zusammengesetzte (grundfrequente und nicht
grundfrequente) Phasen-Scheinleistung (S1, S2,
S3)
In der Spalte Grundfrequent: Grundfrequente
Phasen-Scheinleistung (Sfund1, Sfund2, Sfund3)
MI 2892 Power Master Bedienung des Geräts
41
Sa
Abhängig von der Bildschirmposition:
In der Spalte Zusammengesetzt:
Zusammengesetzte (grundfrequente und nicht
grundfrequente) arithmetische Gesamt-
Scheinleistung (Sages)
In der Spalte Grundfrequent: Grundfrequente
arithmetische Gesamt-Scheinleistung (Safundges)
Sv
Abhängig von der Bildschirmposition:
In der Spalte Zusammengesetzt:
Zusammengesetzte (grundfrequente und nicht
grundfrequente) Vektor Gesamt-Scheinleistung
(Svges)
In der Spalte Grundfrequent: Grundfrequente
Vektor-Gesamt-Scheinleistung (Svfundges)
P+
Grundfrequenten Gesamtwirkleistung des
Mitsystems (
P+ges)
Q+
Grundfrequente Gesamtblindleistung des
Mitsystems(
Q+ges)
S+
Grundfrequenten Gesamtscheinleistung des
Mitsystems (
S+ges)
LF+
Leistungsfaktors des Mitsystems (grundfrequent,
Gesamt)
Se
Zusammengesetzte (grundfrequente und nicht
grundfrequente), effektive Gesamtscheinleistung
(Seges).
Sɴ
Nicht grundfrequente Phasenscheinleistung (Sɴ1,
Sɴ2, Sɴ3)
Seɴ
Effektive nicht grundfrequente
Gesamtscheinleistung (Seɴges)
Dı
Stromverzerrungsleistung der Phase (Dı1, Dı2,
Dı3)
Deı
Gesamte effektive Stromverzerrungsleistung
(Deıges)
Dᴠ
Spannungsverzerrungsleistung der Phase (Dᴠ1,
Dᴠ2, Dᴠ3)
Deᴠ
Gesamte effektive Spannungsverzerrungsleistung
(Deᴠges)
Pн
Phasen- und Gesamtwirkleistung der
Harmonischen (PH1+,PH2+,PH3+,
PHges)
LF
Zusammengesetzter (grundfrequenter und nicht
grundfrequenter) Phasen-Leistungsfaktor (
LF1,
LF2,
LF3)
MI 2892 Power Master Bedienung des Geräts
42
LFa
Arithmetischer, zusammengesetzter
(grundfrequenter und nicht grundfrequenter)
Gesamtleistungsfaktor (
LFa)
LFe
Effektiver, zusammengesetzter (grundfrequenter
und nicht grundfrequenter) Gesamtleistungsfaktor
(
LFe)
LFv
Zusammengesetzter (grundfrequenter und nicht
grundfrequenter) Vektor-Gesamtleistungsfaktor
(
LFv)
VF
Grundfrequenter Phasen-Leistungsfaktor (
VF1,
VF2,
VF3,) und Gesamtleistungsfaktors des
Mitsystems (
VF+)
VFa
Grundfrequenter, arithmetischer
Gesamtleistungsfaktor (
VFa)
VFv
Grundfrequenter, Vektor-Gesamtleistungsfaktor
(
VFv)
Harmonische Verunreinigung
Harmonische Verunreinigung gemäß Norm IEEE
1459
Lastunsymmetrie
Lastunsymmetrie gemäß Norm IEEE 1459
Tabelle 3.13: Tasten auf den Leistungs-(MESSGERÄT)-Bildschirmen
HALTEN
Hält die Messung auf dem Bildschirm fest. Die festgehaltene
Uhrzeit wird in der rechten oberen Ecke angezeigt.
STARTEN
Startet die festgehaltene Messung.
ANSICHT
Schaltet zwischen den Ansichten Zusammengesetzt,
Grundfrequent und Nicht Grundfrequent. um
1 2 3 T
Zeigt die Messungen für die Phase L1 an.
1 2 3 T
Zeigt die Messungen für die Phase L2 an.
1 2 3 T
Zeigt die Messungen für die Phase L3 an.
1 2 3 T
Zeigt einen kurzen Überblick über die Messungen an allen
Phasen auf einem einzigen Bildschirm an.
1 2 3 T
Zeigt die Messergebnisse der GESAMT-Leistungsmessungen
an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Löst eine Momentaufnahme der Wellenform aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.6.2 Trend
Während einer aktiven Aufzeichnung steht die Ansicht TREND zur Verfügung (für
Anleitungen zum Start des ALLGEMEINEN REKORDERS siehe Abschnitt 3.14).
F1
F2
F3
F4
MI 2892 Power Master Bedienung des Geräts
43
Abbildung 3.26: Bildschirm Leistungstrend
Tabelle 3.14: Symbole und Abkürzungen auf dem Gerätebildschirm
P1±, P2±,
P3±, Pt±
Ansicht: Zusammengesetzte Leistung
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert der
verbrauchten (P1+, P2+, P3+, Pges+) oder erzeugten (P1-, P2-, P3-,
Pges-) grundfrequenten Wirkleistung für das Zeitintervall (IP), das
mit dem Cursor ausgewählt wurde.
P1±, P2±,
P3±, P±
Ansicht: Grundfrequente Leistung
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert der
verbrauchten (Pfund1+, Pfund2+, Pfund3+, P+ges+) oder erzeugten
(Pfund1+, Pfund2+, Pfund3+, P+ges+) grundfrequenten Wirkleistung
für das Zeitintervall (IP), das mit dem Cursor ausgewählt wurde.
Ni1±, Ni2±,
Ni3±, Nit±
Ansicht: Zusammengesetzte Leistung
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert der
verbrauchten (N1ind+, N2ind+, N3ind+, Ngesind+) oder erzeugten (N1ind-,
N2ind-, N3ind-, Ngesind-) induktiven zusammengesetzten Blindleistung
für das Zeitintervall (IP), das mit dem Cursor ausgewählt wurde.
Nc1±, Nc2±,
Nc3±, Nct±
Ansicht: Zusammengesetzte Leistung
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert der
Verbrauchten (N1kap+, N2kap+, N3kap+, Ngeskap+) oder erzeugten
(N1kap-, N2kap-, N3kap-, Ngeskap-) kapazitiven zusammengesetzten
Blindleistung für das Zeitintervall (IP), das mit dem Cursor
ausgewählt wurde.
S1, S2, S3, Se
Ansicht: Zusammengesetzte Leistung
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert der
zusammengesetzten Scheinleistung (S1, S2, S3, Seges) für das
Zeitintervall (IP), das mit dem Cursor ausgewählt wurde.
S1, S2, S3, S+
Ansicht: Grundfrequente Leistung
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert der
zusammengesetzten Scheinleistung (Sfund1, Sfund2, Sfund3,
S+ges) für das Zeitintervall (IP), das mit dem Cursor ausgewählt
wurde.
LFi1±, LFi2±,
LFi3±, LFit±
Ansicht: Zusammengesetzte Leistung
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
induktiven Leistungsfaktors (1. Quadrant: LF1ind+, LF2ind+, LF3ind+,
LFgesind+ und 3. Quadrant: LF1ind-, LF2ind-, LF3ind-, LFgesind-) für das
Zeitintervall (IP), das mit dem Cursor ausgewählt wurde.
MI 2892 Power Master Bedienung des Geräts
45
Tabelle 3.15: Tasten auf den Leistungs-(TREND)-Bildschirmen
ANSICHT
Wählt aus, welche Messung das Gerät im Diagramm
darstellen soll:
Verbr. oder Erzeugt
Messungen hinsichtlich verbrauchter (Zusatz: +)
oder erzeugter (Zusatz: -) Leistung
Zusammengesetzt, Grundfrequent oder Nicht
grundfrequent
Messung hinsichtlich der grundfrequenten, nicht
grundfrequenten oder zusammengesetzten
Leistung.
Tasten im Fenster ANSICHT:
Wählt die Option aus.
Bestätigt die gewählte Option.
Verlässt das Auswahlfenster
ohne Änderung.
Wenn Zusammengesetzte Leistung ausgewählt wurde:
P Ni Nc S PFi Pfc
Zeigt den Trend der zusammengesetzten Wirkleistung
an.
P Ni Nc S LFi Pfc
Zeigt den Trend der zusammengesetzten induktiven
Blindleistung an.
P Ni Nc S LFi Pfc
Zeigt den Trend der zusammengesetzten kapazitiven
Blindleistung an.
P Ni Nc S LFi Pfc
Zeigt den Trend der zusammengesetzten
Scheinleistung an.
P Ni Nc S LFi Pfc
Zeigt den Trend des induktiven Leistungsfaktors an.
P Ni Nc S Pfi LFc
Zeigt den Trend des kapazitiven Leistungsfaktors an.
Wenn Grundfrequente Leistung ausgewählt wurde:
P Qi Qc S DPFi DPfc
Zeigt den Trend der grundfrequenten Wirkleistung an.
P Qi Qc S VFi Vfc
Zeigt den Trend der induktiven, grundfrequenten
Blindleistung an.
P Qi Qc S VFi Vfc
Zeigt den Trend der kapazitiven, grundfrequenten
Blindleistung an.
P Qi Qc S VFi Vfc
Zeigt den Trend der grundfrequenten Scheinleistung
an.
P Qi Qc S VFi Vfc
Zeigt den Trend des induktiven Verschiebungsfaktors
an.
P Qi Qc S Vfi VFc
Zeigt den Trend des kapazitiven Verschiebungsfaktors
F1
ENTER
F2
MI 2892 Power Master Bedienung des Geräts
46
an.
Wenn Nicht grundfrequente Leistung ausgewählt
wurde:
Sn Di Dv Ph
Zeigt den Trend der nicht grundfrequenten
Scheinleistung an.
Sn Di Dv Ph
Zeigt die nicht grundfrequente
Stromverzerrungsleistung an.
Sn Di Dv Ph
Zeigt die nicht grundfrequente
Spannungsverzerrungsleistung an.
Sn Di Dv Ph
Zeigt die nicht grundfrequente Wirkleistung an.
Wählt zwischen Phasen-, Alle-Phasen- und
Gesamtleistungs-Ansicht aus:
1 2 3 T
Zeigt die Leistungsparameter für die Phase L1 an.
1 2 3 T
Zeigt die Leistungsparameter für die Phase L2 an.
1 2 3 T
Zeigt die Leistungsparameter für die Phase L3 an.
1 2 3 T
Zeigt die Leistungsparameter für die Phasen L1, L2
und L3 in derselben Grafik an.
1 2 3 T
Zeigt die Gesamtleistungsparameter an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Bewegt den Cursor und wählt das Zeitintervall (IP) für die Beobachtung
aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.7 Energie
3.7.1 Messgerät
Das Gerät zeigt die Status der Energiezähler im Energiemenü. Die Ergebnisse können
in tabellarischer (MESSGERÄT) Form betrachtet werden. Die Energiemessung ist nur
aktiv, wenn der ALLGEMEINE REKORDER aktiv ist. Für Anleitungen zum Start des
ALLGEMEINEN REKORDERS siehe Abschnitt 3.14. Die Messbildschirme sind in den
Abbildungen unten dargestellt.
F3
F4
MI 2892 Power Master Bedienung des Geräts
47
Abbildung 3.27: Bildschirm mit den Energiezählern
Tabelle 3.16: Symbole und Abkürzungen auf dem Gerätebildschirm
Ep+
Ep-
Verbrauchte (+) Phasen- (Ep1+, Ep2+, Ep3+) oder Gesamt- (Epges+)
Wirkenergie
Erzeugte (-) Phasen- (Ep1-, Ep2-, Ep3-) oder Gesamt- (Epges-) Wirkenergie
Eq+
Eq-
Verbrauchte (+) Phasen (Eq1+, Eq2+, Eq3+) oder Gesamt- (Eqges+)
grundfrequente Blindenergie
Erzeugte (-) Phasen (Eq1-, Eq2-, Eq3-) oder Gesamt- (Eqges-)
grundfrequente Blindenergie
Start
Startzeit und -datum des Rekorders
Dauer
Gelaufene Rekorder-Zeit
Tabelle 3.17: Tasten auf den Energie-(MESSGERÄT)-Bildschirmen
HALTEN
Hält die Messung auf dem Bildschirm fest.
STARTEN
Startet die festgehaltene Messung.
GES LAST AKT
Zeigt die Energieregister für die gesamte Aufzeichnung an.
GES LAST AKT
Zeigt die Energieregister für das letzte Intervall an.
GES LAST AKT
Zeigt die Energieregister für das aktuelle Intervall an.
1 2 3 T
Zeigt die Energieparameter für die Phase L1 an.
1 2 3 T
Zeigt die Energieparameter für die Phase L2 an.
1 2 3 T
Zeigt die Energieparameter für die Phase L3 an.
1 2 3 T
Zeigt die Energie aller Phasen an.
1 2 3 T
Zeigt die Gesamt-Energieparameter an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND.
EFF
Wechselt zur Ansicht EFFIZIENZ.
Löst eine Momentaufnahme der Wellenform aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
F1
F2
F3
F4
MI 2892 Power Master Bedienung des Geräts
48
3.7.2 Trend
Die Ansicht TREND ist nur während einer aktiven Aufzeichnung verfügbar (für
Anleitungen zum Start des ALLGEMEINEN REKORDERS siehe Abschnitt 3.14.
Abbildung 3.28: Bildschirm Energietrend
Tabelle 3.18: Symbole und Abkürzungen auf dem Gerätebildschirm
Ep+
Ep-
Verbrauchte (+) Phasen- (Ep1+, Ep2+, Ep3+) oder Gesamt- (Epges+)
Wirkenergie
Erzeugte (-) Phasen- (Ep1-, Ep2-, Ep3-) oder Gesamt- (Epges-) Wirkenergie
Eq+
Eq-
Verbrauchte (+) Phasen (Eq1+, Eq2+, Eq3+) oder Gesamt- (Eqges+)
grundfrequente Blindenergie
Erzeugte (-) Phasen (Eq1-, Eq2-, Eq3-) oder Gesamt- (Eqges-)
grundfrequente Blindenergie
Start
Startzeit und -datum des Rekorders
Dauer
Gelaufene Rekorder-Zeit
Tabelle 3.19: Tasten auf den Energie-(TREND)-Bildschirmen
Ep+ Eq+ Ep- Eq-
Zeigt die verbrauchte Wirkenergie für das Zeitintervall (IP)
an, das mit dem Cursor ausgewählt wurde an.
Ep+ Eq+ Ep- Eq-
Zeigt die verbrauchte Blindenergie für das Zeitintervall (IP)
an, das mit dem Cursor ausgewählt wurde an.
Ep+ Eq+ Ep- Eq-
Zeigt die erzeugte Wirkenergie für das Zeitintervall (IP) an,
das mit dem Cursor ausgewählt wurde an.
Ep+ Eq+ Ep- Eq-
Zeigt die erzeugte Blindenergie für das Zeitintervall (IP) an,
das mit dem Cursor ausgewählt wurde an.
1 2 3 T
Zeigt die Energieaufzeichnungen für die Phase L1 an.
1 2 3 T
Zeigt die Energieaufzeichnungen für die Phase L2 an.
1 2 3 T
Zeigt die Energieaufzeichnungen für die Phase L3 an.
1 2 3 T
Zeigt die Energieaufzeichnungen für alle Phasen an.
1 2 3 T
Zeigt die Energieaufzeichnungen für alle Phasen an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND.
EFF
Wechselt zur Ansicht EFFIZIENZ.
F2
F3
F4
MI 2892 Power Master Bedienung des Geräts
49
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.7.3 Effizienz
Die Ansicht EFFIZIENZ ist nur während einer aktiven Aufzeichnung verfügbar (für
Anleitungen zum Start des ALLGEMEINEN REKORDERS siehe Abschnitt 3.14.
Abbildung 3.29: Bildschirm Energieeffizienz
Tabelle 3.20: Symbole und Abkürzungen auf dem Gerätebildschirm
P avg+
P+ avg+
P avg-
P+ avg-
Erzeugte grundfrequente Phasen Wirkleistung (Pfund1+, Pfund2+, Pfund3+)
Mitkomponente der gesamten grundfrequenten verbrauchten Wirkleistung
(P+ges+)
Erzeugte grundfrequente Phasen-Wirkleistung (Pfund1+, Pfund2+, Pfund3+)
Mitkomponente der gesamten grundfrequenten erzeugten Wirkleistung
(P+ges-). Die angezeigte Wirkleistung ist der Durchschnitt über das
ausgewählte Zeitintervall (Taste: F2).
GES – zeigt Gesamtdurchschnitt (für komplette Aufzeichnung) der
Wirkleistung an.
LAST – zeigt durchschnittliche Wirkleistung im letzten Intervall an.
MAX – zeigt durchschnittliche Wirkleistung im Intervall mit Ep
maximal an.
Qi avg+
Qi+ avg+
Qi avg-
Qi+ avg-
Verbrauchte grundfrequente induktive Phasen-Blindleistung (Qfundind1+,
Qfundind2+, Qfundind3+)
Mitkomponente der gesamten grundfrequenten induktiven verbrauchten
Blindleistung (Q+ges+)
Verbrauchte grundfrequente induktive Phasen Blindleistung (Qfundind1+,
Qfundind2+, Qfundind3+)
Mitkomponente der gesamten grundfrequenten induktiven verbrauchten
Blindleistung (Q+ges+)
Anzeige der grundfrequenten induktiven Blindleistung über das
ausgewählte Zeitintervall (Taste: F2)
GES– zeigt den Gesamtdurchschnitt (für komplette Aufzeichnung)
der grundfrequenten induktiven Blindleistung an.
LAST – zeigt den Gesamtdurchschnitt der grundfrequenten
induktiven Blindleistung im letzten Intervall
MAX – zeigt den Gesamtdurchschnitt der grundfrequenten
induktiven Blindleistung im Intervall mit Ep maximal an.
Qc avg+
Qc+ avg+
Qc avg-
Verbrauchte grundfrequente induktive Phasen-Blindleistung (Qfundkap1+,
Qfundkap2+, Qfundkap3+)
Mitkomponente der gesamten grundfrequente induktiven verbrauchten
Blindleistung (Q+ges+)
MI 2892 Power Master Bedienung des Geräts
50
Qc+ avg-
Verbrauchte grundfrequente induktive Phasen Blindleistung (Qfundkap1+,
Qfundkap2+, Qfundkap3+)
Mitkomponente der gesamten grundfrequente induktiven verbrauchten
Blindleistung (Q+ges+)
Anzeige der grundfrequenten induktiven Blindleistung über das
ausgewählte Zeitintervall (Taste: F2)
GES – zeigt den Gesamtdurchschnitt (für komplette Aufzeichnung)
der grundfrequenten kapazitiven Blindleistung an.
LAST – zeigt den Gesamtdurchschnitt der grundfrequenten
kapazitiven Blindleistung im letzten Intervall an.
MAX – zeigt den Gesamtdurchschnitt der grundfrequenten
induktiven Blindleistung im Intervall mit Ep maximal an.
Sn avg
Sen avg
Phase nicht grundfrequente Leistung (Sɴ1, Sɴ2, Sɴ3)
Gesamte effektive, nicht grundfrequente Scheinleistung (Seɴ)
Anzeige der nicht grundfrequenten induktiven Scheinleistung über das
ausgewählte Zeitintervall (Taste: F2)
GES – zeigt den Gesamtdurchschnitt (für komplette Aufzeichnung)
der nicht grundfrequenten Blindleistung an.
LAST – zeigt den Gesamtdurchschnitt der nicht grundfrequenten
Blindleistung im letzten Intervall an.
MAX – zeigt den Gesamtdurchschnitt der nicht grundfrequenten
Blindleistung im Intervall mit Ep maximal an.
Su
Grundfrequente unsymmetrische Leistung nach IEEE 1459-2010
Ep+
Ep-
Verbrauchte Phasen- (Ep1+, Ep2+, Ep3+) oder Gesamt- (Epges+) Wirkenergie
Erzeugte Phasen- (Ep1-, Ep2-, Ep3-) oder Gesamt- (Epges-) Wirkenergie
Anzeige der Wirkenergie abhängig vom gewählten Zeitintervall (Taste F2)
GES – zeigt die akkumulierte Energie für die komplette
Aufzeichnung an.
LAST – zeigt die akkumulierte Energie im letzten Intervall an.
MAX – zeigt die maximal akkumulierte Energie in jedem Intervall an.
Eq+
Eq-
Verbrauchte (+) Phasen (Eq1+, Eq2+, Eq3+) oder Gesamt- (Eqges+)
grundfrequente Blindenergie
Erzeugte (-) Phasen(Eq1-, Eq2-, Eq3-)- oder gesamte (Eqges-)
grundfrequente Blindenergie
Anzeige der Blindenergie abhängig vom gewählten Zeitintervall (Taste F2)
GES – zeigt die akkumulierte Energie für die komplette
Aufzeichnung an.
LAST – zeigt die akkumulierte Energie im letzten Intervall an.
MAX - zeigt die akkumulierte Blindenergie im Intervall mit Ep
maximal an.
Leitungsa
uslastung
Zeigt die Auslastung des Leiterquerschnitts für das gewählte Zeitintervall
(GES / LAST / MAX):
GRÜN - stellt den Teil des Leiterquerschnitt (Draht) dar, der
für die Übertragung der Wirkenergie (Ep) benutzt wird.
ROT - stellt den Teil des Leiterquerschnittes (Draht) dar, der
für die Übertragung der grundfrequenten Blindenergie (Eq)
benutzt wird.
BLAU - stellt den Teil des Leiterquerschnitt (Draht) dar, der
MI 2892 Power Master Bedienung des Geräts
52
diesen Bildschirmen werden Harmonische und Zwischenharmonische von Spannung
und Strom sowie die THD dargestellt.
Abbildung 3.30: (MESSGERÄT)-Bildschirme mit den Harmonischen und
Zwischenharmonischen
Für die Darstellung der Phasenharmonischen werden auch die Leistungsharmonischen
dargestellt, für jede Phase separat:
Abbildung 3-2 Darstellung der Phasenharmonischen (U,I,P)
Beschreibungen für die Symbole und Abkürzungen, die auf den MESSGERÄT-
Bildschirmen verwendet werden, sind in der Tabelle unten dargestellt.
Tabelle 3.22: Symbole und Abkürzungen auf dem Gerätebildschirm
RMS
Spannungs- / Stromeffektivwert
THD
Gesamte harmonische Spannungs-/Stromverzerrung THDU und
THDI in % von grundfrequenter/m Spannung/Strom oder als
Effektivwert in V, A
k
k-Faktor (ohne Einheit) zeigen den Betrag von Oberschwingungen,
die die Verbraucher erzeugen
DC
DC-Anteil von Spannung und Strom in % von grundfrequenter/m
Spannung/Strom oder als Effektivwert in V, A
h1 … h50
Spannungs- (Uhn) oder Stromanteil (Ihn) der n-ten Harmonischen in
% von grundfrequenter/m Spannung/Strom oder als Effektivwert in V,
A.
ih0 … ih50
Spannungs- (Uihn) oder Stromanteil (Iihn) der n-ten
Zwischenharmonischen in % von grundfrequenter/m Spannung/Strom
oder als Effektivwert in V, A.
MI 2892 Power Master Bedienung des Geräts
53
Tabelle 3.23: Tasten auf den (MESSGERÄT)-Bildschirmen der Harmonischen /
Zwischenharmonischen
HALTEN
Hält die Messung auf dem Bildschirm fest. Die festgehaltene
Uhrzeit wird in der rechten oberen Ecke angezeigt.
STARTEN
Startet die festgehaltene Messung.
ANSICHT
Schaltet zwischen den Ansichten der Harmonischen und
Zwischenharmonischen um.
Wechselt zwischen den Einheiten:
Effektivwert (Volt, Ampere)
% der grundfrequenten Harmonischen
Tasten im Fenster ANSICHT:
Wählt die Option.
Bestätigt die gewählte Option
Verlässt das Auswahlfenster
ohne Änderung.
Wählt zwischen den Ansichten für Einzelphasen-,
Neutralleiter-, Alle-Phasen- und Netz-Harmonischen und
Zwischen-Harmonischen aus.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L1 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L2 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L3 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
den Neutralkanal an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen
Komponenten für alle Phasen auf dem Einzel-Bildschirm an.
12 23 31 Δ
Zeigt die Harmonischen / Zwischenharmonischen
Komponenten für die Phase L12 an.
12 23 31 Δ
Zeigt die Harmonischen / Zwischenharmonische-Anteile für
die Phase L23 an.
12 23 31 Δ
Zeigt die Harmonischen / Zwischenharmonische-Anteile für
die Phase L31 an.
12 23 31 Δ
Zeigt die Harmonischen / Zwischenharmonischen
Komponenten für Phase – Phase an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
BALKEN
Wechselt zur Ansicht BALKEN.
F1
F2
ENTER
F3
F4
MI 2892 Power Master Bedienung des Geräts
55
Tabelle 3.25: Tasten auf den (BALKEN)-Bildschirmen für die Harmonischen /
Zwischenharmonischen
HALTEN
Hält die Messung auf dem Bildschirm fest.
STARTEN
Startet die festgehaltene Messung.
ANSICHT
Schaltet zwischen den Ansichten der Harmonischen und
Zwischenharmonischen um.
Tasten im Fenster ANSICHT:
Wählt die Option.
Bestätigt die gewählte Option
Verlässt das Auswahlfenster
ohne Änderung.
Wählt zwischen den Balkendiagrammen der Harmonischen /
Zwischenharmonischen für die einzelnen Phasen und den
Neutralkanal aus.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L1 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L2 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L3 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
den Neutralkanal an.
12 23 31
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L12 an.
12 23 31
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phasen L23 an.
12 23 31
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phasen L31 an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
BALKEN
Wechselt zur Ansicht BALKEN.
DURCHS
CHNITT
Wechselt zur Ansicht DURCHSCHNITT (nur während der
Aufzeichnung verfügbar).
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Skaliert ein angezeigtes Histogramm nach der Amplitude.
Scrollt den Cursor für die Auswahl eines einzelnen Balkens der
Harmonischen / Zwischenharmonischen.
F1
F2
ENTER
F3
F4
MI 2892 Power Master Bedienung des Geräts
57
Tabelle 3.27: Tasten auf den (DURCHSCHNITTS)-Bildschirmen für die Harmonischen /
Zwischenharmonischen
ANSICHT
Schaltet zwischen den Ansichten der Harmonischen und
Zwischenharmonischen um.
Tasten im Fenster ANSICHT:
Wählt die Option.
Bestätigt die gewählte Option
Verlässt das Auswahlfenster
ohne Änderung.
Wählt zwischen den Balkendiagrammen der Harmonischen /
Zwischenharmonischen für die einzelnen Phasen und den
Neutralkanal aus.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L1 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L2 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L3 an.
1 2 3 N
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
den Neutralkanal an.
12 23 31
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phase L12 an.
12 23 31
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phasen L23 an.
12 23 31
Zeigt die Harmonischen / Zwischenharmonischen-Anteile für
die Phasen L31 an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
BALKEN
Wechselt zur Ansicht BALKEN.
DURCHS
CHNITT
Wechselt zur Ansicht DURCHSCHNITT (nur während der
Aufzeichnung verfügbar).
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Skaliert ein angezeigtes Histogramm nach der Amplitude.
Scrollt den Cursor für die Auswahl eines einzelnen Balkens der
Harmonischen / Zwischenharmonischen.
Schaltet den Cursor zwischen Spannungs- und Stromhistogramm hin und
her.
Löst eine Momentaufnahme der Wellenform aus.
F2
ENTER
F3
F4
ENTER
MI 2892 Power Master Bedienung des Geräts
58
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.8.4 Trend
Während einer aktiven Aufzeichnung des ALLGEMEINEN REKORDERS steht die
Ansicht TREND zur Verfügung (für Anleitungen zum Start des ALLGEMEINEN
REKORDERS siehe Abschnitt 3.14). Die Anteile der Spannungs- und
Stromharmonischen / -zwischenharmonischen können mit der Durchlauffunktionstaste
F4 (MESSGERÄT - BALKEN - DURCHSCHNITT - TREND) betrachtet werden.
Abbildung 3.33: Bildschirm mit dem Trend der Harmonischen und
Zwischenharmonischen
Tabelle 3.28: Symbole und Abkürzungen auf dem Gerätebildschirm
ThdU
Intervall mit maximalen ( ) und durchschnittlichen ( ) Wert der
gesamten harmonischen Spannungsverzerrung THDU für die
ausgewählte Phase
Thdl
Intervall mit maximalen ( ) und durchschnittlichen ( ) Wert der
gesamten harmonischen Stromverzerrung HDI für die ausgewählte
Phase
Udc
Intervall mit maximalen ( ) und durchschnittlichen ( ) Wert des DC-
Spannungsanteils für die ausgewählte Phase
Idc
Intervall mit maximalen ( ) und durchschnittlichen ( ) Wert des
ausgewählten DC-Stromanteils für die ausgewählte Phase
Uh01...Uh50
Uih01…Uih50
Intervall mit maximalen ( ) und durchschnittlichen ( ) Wert der
ausgewählten n-ten Spannungsharmonischen/ -
zwischenharmonischer Komponente für die ausgewählte Phase
MI 2892 Power Master Bedienung des Geräts
60
BALKE
N
Wechselt zur Ansicht BALKEN.
DURCH
SCHNIT
T
Wechselt zur Ansicht DURCHSCHNITT (nur während der
Aufzeichnung verfügbar).
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Bewegt den Cursor und wählt das Zeitintervall (IP) für die Beobachtung
aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.9 Flackern
Die Flackermessung misst die menschliche Wahrnehmung des Effekts der
Amplitudenmodulation auf die Netzspannung mithilfe einer Glühlampe. Im Menü
Flackermessung zeigt das Gerät die gemessenen Flackerparameter. Die Ergebnisse
können in tabellarischer (MESSGERÄT) oder in grafischer Form (TREND) betrachtet
werden. Letztgenannte ist nur aktiv, wenn der ALLGEMEINE REKORDER aktiv ist. Für
Anleitungen zum Start der Aufzeichnung siehe Abschnitt 3.14. Zum Verständnis der
Bedeutung der einzelnen Parameter siehe Abschnitt 5.1.9.
3.9.1 Messgerät
Beim Öffnen der Option FLACKERN im Untermenü MESSUNGEN wird der
tabellarische Bildschirm FLACKERN angezeigt (siehe Abbildung unten).
Abbildung 3.34: Bildschirm mit Flackertabelle
Die Beschreibungen der Symbole und Abkürzungen, die auf dem Bildschirm
MESSGERÄT verwendet werden, sind in der Tabelle unten dargestellt. Beachten Sie,
dass die Flackermessintervalle mit der Echtzeituhr synchronisiert werden und daher in
Minuten-, 10-Minuten und 2-Stundenintervallen aktualisiert werden.
Tabelle 3.30: Symbole und Abkürzungen auf dem Gerätebildschirm
Urms
Echter Effektivwert U1, U2, U3, U12, U23, U31
Pinst,max
Maximales momentanes Flackern für jede Phase, alle 10 Sekunden
MI 2892 Power Master Bedienung des Geräts
61
aktualisiert
Pst(1min)
Kurzzeitflackern (1 min) Pst1min für jede Phase, in der letzten Minute
gemessen
Pst
Kurzzeitflackern (10 min) Pst für jede Phase, in den letzten 10 Minuten
gemessen
Plt
Kurzzeitflackern (10 min) Pst für jede Phase, in den letzten 2 Minuten
gemessen
Tabelle 3.31: Tasten auf den Energie-(MESSGERÄT)-Bildschirmen
HALTEN
Hält die Messung auf dem Bildschirm fest. Die festgehaltene
Uhrzeit wird in der rechten oberen Ecke angezeigt.
STARTEN
Startet die festgehaltene Messung.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Löst eine Momentaufnahme der Wellenform aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.9.2 Trend
Während einer aktiven Aufzeichnung steht die Ansicht TREND zur Verfügung (für
Anleitungen zum Start des ALLGEMEINEN REKORDERS siehe Abschnitt 3.14). Die
Flackerparameter können mit der Durchlauffunktionstaste F4 (MESSGERÄT - TREND)
betrachtet werden. Beachten Sie, dass die Aufzeichnungsintervalle des
Flackermessgeräts in der Norm IEC 61000-4-15 festgelegt Deshalb arbeitet das
Flackermessgerät unabhängig vom Aufzeichnungsintervall, das in ALLGEMEINER
REKORDER gewählt wurde.
Abbildung 3.35: Bildschirm mit dem Flackertrend
F1
F4
MI 2892 Power Master Bedienung des Geräts
62
Tabelle 3.32: Symbole und Abkürzungen auf dem Gerätebildschirm
Pst1m1,
Pst1m2,
Pst1m3,
Pst1m12,
Pst1m23,
Pst1m31
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
1-Minuten-Kurzeitflackerns Pst(1min) für die Phasenspannungen U1,
U2, U3 oder Leiterspannungen U12, U23, U31
Pst1,
Pst2,
Pst3,
Pst12,
Pst23,
Pst31
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
10-Minuten-Kurzeitflackerns Pst für die Phasenspannungen U1, U2,
U3 oder Leiterspannungen U12, U23, U31
Plt1,
Plt2,
Plt3,
Plt12,
Plt23,
Plt31
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
2-Stunden-Langzeitflackerns Plt für die Phasenspannungen U1, U2,
U3 oder Leiterspannungen U12, U23, U31
MI 2892 Power Master Bedienung des Geräts
63
Tabelle 3.33: Tasten auf den Flackern (TREND)-Bildschirmen
Wählt zwischen folgenden Optionen aus:
Pst Plt Pstmin
Zeigt das 10-Minuten-Kurzzeitflackern Pst an.
Pst Plt Pstmin
Zeigt das Langzeitflackern Plt.an.
Pst Plt Pstmin
Zeigt das 1-Minuten-Kurzzeitflackern Pst1min an.
Wählt zwischen verschiedenen Parametern der Trends
aus:
1 2 3
Zeigt die ausgewählten Flacker-Trends für die Phase L1
n.
1 2 3
Zeigt die ausgewählten Flacker-Trends für die Phase L2
n.
1 2 3
Zeigt die ausgewählten Flacker-Trends für die Phase L3
an.
1 2 3
Zeigt die ausgewählten Flacker-Trends für alle Phasen an
(nur Mittelwert).
12 23 31 Δ
Zeigt die ausgewählten Flacker-Trends für die Phase L12
an.
12 23 31 Δ
Zeigt die ausgewählten Flacker-Trends für die Phase L23
an.
12 23 31 Δ
Zeigt die ausgewählten Flacker-Trends für die Phase L31
an.
12 23 31 Δ
Zeigt die ausgewählten Flacker-Trends für alle Phasen an
(nur Mittelwert).
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Bewegt den Cursor und wählt das Zeitintervall (IP) für die Beobachtung
aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.10 Phasendiagramm
Das Phasendiagramm stellt grafisch die grundfrequenten Spannungen, Ströme und
Phasenwinkel des Netzes dar. Es wird nachdrücklich empfohlen, sich dieses vor den
Messungen anzuschauen, um den Anschluss des Gerätes zu überprüfen. Beachten
Sie, dass die meisten problematischen Messungen von einem falsch angeschlossenen
Gerät herrühren (für die empfohlene Messpraktik siehe 4.1). Auf dem Bildschirm des
Phasendiagramms sind zu sehen:
die grafische Darstellung der Phasenvektoren für Spannung und Strom des
vermessenen Systems,
die Unsymmetrie des vermessenen Systems.
F2
F3
F4
MI 2892 Power Master Bedienung des Geräts
64
3.10.1 Phasendiagramm
Beim Öffnen der Option PHASENDIAGRAMM im Untermenü MESSUNGEN wird der
folgende Bildschirm angezeigt (siehe Abbildung unten).
Abbildung 3.36: Bildschirm des Phasendiagramms
Tabelle 3.34: Symbole und Abkürzungen auf dem Gerätebildschirm
U1, U2, U3
Grundfrequente Spannungen Ufund1, Ufund2, Ufund3 mit relativem
Phasenwinkel zu Ufund1
U12, U23, U31
Grundfrequente Spannungen Ufund12, Ufund23, Ufund31 mit relativem
Phasenwinkel zu Ufund12
I1, I2, I3
Grundfrequente Ströme Ifund1, Ifund2, Ifund3 mit relativem
Phasenwinkel zu Ufund1 oder Ufund12
Tabelle 3.35: Tasten auf dem Bildschirm mit dem Phasendiagramm
HALTEN
Hält die Messung auf dem Bildschirm fest. Die festgehaltene
Uhrzeit wird in der rechten oberen Ecke angezeigt.
STARTEN
Startet die festgehaltene Messung.
U I
I U
Wählt die Spannung für das Skalieren aus (mit den Cursors).
Wählt den Strom für das Skalieren aus (mit den Cursors).
MESSG.
Wechselt zur Ansicht PHASENDIAGRAMM.
UNSYM.
Wechselt zur Ansicht UNSYMMETRIEDIAGRAMM.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Skaliert die Spannungs- oder Stromzeiger.
Löst eine Momentaufnahme der Wellenform aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.10.2 Unsymmetriediagramm
Das Unsymmetriediagramm stellt die Strom- und Spannungsunsymmetrie des
vermessenen Systems dar. Die Unsymmetrie wächst, wenn die Effektivwerte oder
F1
F2
F4
MI 2892 Power Master Bedienung des Geräts
65
Phasenwinkel zwischen den aufeinander folgenden Phasen nicht gleich sind. Das
Diagramm ist in der Abbildung unten dargestellt.
Abbildung 3.37: Bildschirm mit dem Unsymmetriediagramm
Tabelle 3.36: Symbole und Abkürzungen auf dem Gerätebildschirm
U0
I0
Nullkomponente der Spannung U0
Nullkomponente des Stroms I0
U+
I+
Mitkomponente der Spannung U+
Mitkomponente des Stroms I+
U-
I-
Gegenkomponente der Spannung U-
Gegenkomponente des Stroms I-
u-
i-
Gegenspannungsanteil u-
Gegenstromanteil i-
u0
i0
Nullspannungsanteil u0
Nullstromanteil i0
Tabelle 3.37: Tasten auf dem Bildschirm mit dem Unsymmetriediagramm
HALTEN
Hält die Messung auf dem Bildschirm fest. Die festgehaltene
Uhrzeit wird in der rechten oberen Ecke angezeigt.
STARTEN
Startet die festgehaltene Messung.
U I
I U
Zeigt die Messung der Spannungsunsymmetrie an und wählt
die Spannung fürs Skalieren (mit den Cursors) aus.
Zeigt die Messung der Stromunsymmetrie an und wählt den
Strom fürs Skalieren (mit den Cursors) aus.
MESSG.
Wechselt zur Ansicht PHASENDIAGRAMM.
UNSYM.
Wechselt zur Ansicht UNSYMMETRIEDIAGRAMM.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Skaliert die Spannungs- oder Stromzeiger.
Löst eine Momentaufnahme der Wellenform aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
F1
F2
F4
MI 2892 Power Master Bedienung des Geräts
66
3.10.3 Trend der Unsymmetrie
Während einer aktiven Aufzeichnung der UNSYMMETRIE steht die Ansicht TREND zur
Verfügung (für Anleitungen zum Start des ALLGEMEINEN REKORDERS siehe
Abschnitt 3.14).
Abbildung 3.38: Bildschirm mit dem Symmetrietrend
Tabelle 3.38: Symbole und Abkürzungen auf dem Gerätebildschirm
u-
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Gegenspannungsanteils u-
u0
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Nullspannungsanteils u0
i-
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Gegenstromanteils i-
i0
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Nullstromanteils i0
U+
Maximaler ( ), durchschnittlicher ( ) und minimaler ( )
Mitspannungswert U+
U-
Maximaler ( ), durchschnittlicher ( ) und minimaler ( )
Gegenspannungswert U-
U0
Maximaler ( ), durchschnittlicher ( ) und minimaler ( )
Nullspannungswert U0
I+
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Mitstromwert
I+
I-
Maximaler ( ), durchschnittlicher ( ) und minimaler ( )
Gegenstromwert I-
I0
Maximaler ( ), durchschnittlicher ( ) und minimaler ( )
Nullstromwert I0
Tabelle 3.39: Tasten auf den Bildschirmen mit den Unsymmetrietrends
U+ U- U0
I+ I- I0
u+ u0 i+ i0
Zeigt die ausgewählte Messung der Spannungs- und
Stromunsymmetrie (U+, U-, U0, I+, I-, I0, u-, u0, i-, i0).
MESSG.
Wechselt zur Ansicht PHASENDIAGRAMM.
UNSYM.
Wechselt zur Ansicht UNSYMMETRIEDIAGRAMM.
F2
F4
MI 2892 Power Master Bedienung des Geräts
67
TREND
Wechselt zur Ansicht TREND (nur während der
Aufzeichnung verfügbar).
Bewegt den Cursor und wählt das Zeitintervall (IP) für die Beobachtung
aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.11 Temperatur
Das Gerät Power Master ist in der Lage, mit dem Temperaturfühler A 1354
Temperaturen zu messen und aufzuzeichnen. Die Temperatur wird in Grad Celsius und
Fahrenheit ausgegeben. Anleitungen zum Start der Aufzeichnung finden Sie in den
nächsten Abschnitten. Wie der Neutraleingang der Stromzange mit dem
Temperaturfühler vorbereitet wird, erfahren Sie im Abschnitt 4.2.5.
3.11.1 Messgerät
Abbildung 3.39: Bildschirm der Temperaturmessung
Tabelle 3.40: Symbole und Abkürzungen auf dem Gerätebildschirm
0C
Aktuelle Temperatur in Grad Celsius
0F
Aktuelle Temperatur in Grad Fahrenheit
Tabelle 3.41: Tasten auf dem Bildschirm mit den Temperaturmessungen
HALTEN
Hält die Messung auf dem Bildschirm fest. Die festgehaltene
Uhrzeit wird in der rechten oberen Ecke angezeigt.
STARTEN
Startet die festgehaltene Messung.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Löst eine Momentaufnahme der Wellenform aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.11.2 Trend
Die Ansicht TREND der Temperaturmessung kann während der laufenden
Aufzeichnung angeschaut werden. Aufzeichnungen mit Temperaturmessungen können
F1
F4
MI 2892 Power Master Bedienung des Geräts
68
von der Speicherliste und unter Verwendung der PC-Software PowerView v3.0
angesehen werden.
Abbildung 3.40: Bildschirm mit dem Temperaturtrend
Tabelle 3.42: Symbole und Abkürzungen auf dem Gerätebildschirm
T:
Maximaler ( ), durchschnittlicher ( ) und minimaler( )
Temperaturwert für das letzte aufgezeichnete Zeitintervall (IP)
Tabelle 3.43: Tasten auf den Bildschirmen mit den Temperaturtrends
0C 0F
Aktuelle Temperatur in Grad Celsius
0C 0F
Zeigt die Temperatur in Grad Fahrenheit an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.12 Unterabweichung und Überabweichung
Die Unterabweichungs- und Überabweichungs-Parameter sind nützlich, wenn es
wichtig ist, beispielsweise anhaltenden Unterspannungen, die in Daten durch
anhaltende Überspannungen aufgehoben werden, zu vermeiden. Die Ergebnisse
können in einer tabellarischen (MESSG.) oder grafischen (TREND) Ansicht angezeigt
werden, nur während der ALLGEMEINE REKORDER aktiv ist. Für Anleitungen zum
Start der Aufzeichnung siehe Abschnitt 3.14. Zum Verständnis der Bedeutung der
einzelnen Parameter siehe Abschnitt 5.1.12.
3.12.1 Messgerät
Durch Eingabe der Option ABWEICHUNG im Untermenü MESSUNGEN die UNTER-/
ÜBERABWEICHUNG wird als Tabelle auf dem Gerätebildschirm dargestellt (siehe
Abbildung unten).
F2
F4
MI 2892 Power Master Bedienung des Geräts
69
Abbildung 3.41: Tabelle Unterabweichung und Überabweichung auf dem
Gerätebildschirm
Die Beschreibungen der Symbole und Abkürzungen, die auf dem Bildschirm
MESSGERÄT verwendet werden, sind in der Tabelle unten dargestellt.
Tabelle 3.44: Symbole und Abkürzungen auf dem Gerätebildschirm
Urms
Echter Effektivwert U1, U2, U3, U12, U23, U31
Uunter
Momentane Unterabweichungsspannung UUnter wird als Spannungswert
und % der Nennspannung angezeigt.
Uüber
Momentane Unterabweichungsspannung UÜber wird als Spannungswert
und % der Nennspannung angezeigt.
Tabelle 3.45: Tasten auf dem Unterabweichung und Überabweichung (MESSGERÄT)-
Bildschirm
HALTEN
Hält die Messung auf dem Bildschirm fest. Die festgehaltene
Uhrzeit wird in der rechten oberen Ecke angezeigt.
STARTEN
Startet die festgehaltene Messung.
Wählt zwischen verschiedenen Parametern der Trends aus:
Δ
Zeigt die Unter-/ Überabweichungs-Messwerte für alle
Phasenspannungen an.
Δ
Zeigt die Messwerte der Unter-/Überabweichung für alle
Phasenspannungen an.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
Löst eine Momentaufnahme der Wellenform aus.
zykl
Kehrt zum Untermenü „MESSUNGEN“ zurück.
F1
F3
F4
MI 2892 Power Master Bedienung des Geräts
70
3.12.2 Trend
Während einer aktiven Aufzeichnung steht die Ansicht TREND zur Verfügung (für
Anleitungen zum Start des ALLGEMEINEN REKORDERS siehe Abschnitt 3.14). Die
Parameter für Unterabweichungs- und Überabweichung-Parameter können durch
Betätigung der Funktionstaste F4 (MESSGERÄT -TREND) betrachtet werden:
Abbildung 3.42: Unterabweichung und Überabweichung auf dem (TREND)-Bildschirm
MI 2892 Power Master Bedienung des Geräts
72
3.13.1 Messgerät
Beim Öffnen der Option NETZSIGNALE im Untermenü MESSUNGEN wird der
tabellarische Bildschirm NETZSIGNALE angezeigt (siehe Abbildung unten).
Abbildung 3.43: Bildschirm für die Messung der Netzsignale
Die Beschreibungen der Symbole und Abkürzungen, die auf dem Bildschirm
MESSGERÄT verwendet werden, sind in der Tabelle unten dargestellt.
Tabelle 3.48: Symbole und Abkürzungen auf dem Gerätebildschirm
Sig1
316,0 Hz
Echter Effektivwert der Signalspannung (USig1, USig2, USig3, USig12,
USig23, USig31) für eine benutzerspezifische Trägerfrequenz (316.0 Hz im
abgebildeten Beispiel) ausgedrückt in Volt oder Prozent der
grundfrequenten Spannung
Sig2
1060,0 Hz
Echter Effektivwert der Signalspannung (USig1, USig2, USig3, USig12,
USig23, USig31) für eine benutzerspezifische Trägerfrequenz (1060.0 Hz
im abgebildeten Beispiel) ausgedrückt in Volt oder Prozent der
grundfrequenten Spannung
RMS
Echter Effektivwert der Phasen- oder Leiterspannung URms (U1, U2, U3,
U12, U23, U31)
Tabelle 3.49: Tasten auf dem Netzsignale (MESSGERÄT)-Bildschirm
HALTEN
Hält die Messung auf dem Bildschirm fest. Die festgehaltene
Uhrzeit wird in der rechten oberen Ecke angezeigt.
STARTEN
Startet die festgehaltene Messung.
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
TABELLE
Wechselt zur Ansicht TABELLE (nur während der
Aufzeichnung verfügbar).
Löst eine Momentaufnahme der Wellenform aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
F1
F4
MI 2892 Power Master Bedienung des Geräts
73
3.13.2 Trend
Während einer aktiven Aufzeichnung steht die Ansicht TREND zur Verfügung (für
Anleitungen zum Start des ALLGEMEINEN REKORDERS siehe Abschnitt 3.14). Die
Parameter für die Netzsignale können mit der Durchlauffunktionstaste F4
(MESSGERÄT - TREND) betrachtet werden.
Abbildung 3.44: Bildschirm mit dem Trend der Netzsignale
Tabelle 3.50: Symbole und Abkürzungen auf dem Gerätebildschirm
Usig1, Usig2, Usig3
Usig12, Usig23, Usig31
Maximaler ( ), durchschnittlicher ( ) und minimaler ( )
Wert der (USig1, USig2, USig3, USig12, USig23, USig31)
Signalspannung für eine benutzerspezifische Sig1/Sig2-
Frequenz (im abgebildeten Beispiel Sig1 = 316,0 Hz /
Sig2 = 1060,0 Hz)
14.Nov.2013
13:50:00
Zeitstempel des Zeitintervalls (IP), das mit dem Cursor
ausgewählt wurde
22h 25m 00s
Aktuelle Zeit des ALLGEMEINEN REKORDERS (Tage,
Stunden, Minuten, Sekunden)
Tabelle 3.51: Tasten auf dem Netzsignale (TREND)-Bildschirm
Wählt zwischen folgenden Optionen aus:
f1 f2
Zeigt die Signalspannung für eine benutzerspezifische
Netzsignalfrequenz (Sig1) an.
f1 f2
Zeigt die Signalspannung für eine benutzerspezifische
Netzsignalfrequenz (Sig2) an.
Wählt zwischen verschiedenen Parametern der Trends
aus:
1 2 3
Zeigt die Netzsignale für die Phase 1 an.
1 2 3
Zeigt die Netzsignale für die Phase 2 an.
1 2 3
Zeigt die Netzsignale für die Phase 3 an.
1 2 3
Zeigt die Netzsignale für alle Phasen an (nur Mittelwert).
12 23 31 Δ
Zeigt die Netzsignale für die Leiterspannung L12 an.
12 23 31 Δ
Zeigt die Netzsignale für die Leiterspannung L23 an.
F2
F3
MI 2892 Power Master Bedienung des Geräts
74
12 23 31 Δ
Zeigt die Netzsignale für die Leiterspannung L31 an.
12 23 31 Δ
Zeigt die Netzsignale für alle Leiterspannungen an (nur
Mittelwert).
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
TABELL
E
Wechselt zur Ansicht TABELLE (nur während der
Aufzeichnung verfügbar).
Bewegt den Cursor und wählt das Zeitintervall (IP) für die Beobachtung
aus.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.13.3 Tabelle
Während einer aktiven Aufzeichnung steht die Ansicht TABELLE durch Betätigung der
Taste F4 (MESSG..– TREND – TABELLE) zur Verfügung (für Anleitungen zum Start
des ALLGEMEINEN REKORDERS siehe Abschnitt 3.14). Signalisierungsereignisse
nach der Norm IEC 61000-4-30 können hier überwacht werden. Für jedes
Signalisierungsereignis erfasst das Gerät die Wellenform, die mit PowerView
angesehen werden kann.
Abbildung 3.45: Bildschirm mit der Tabelle Netzsignale
Tabelle 3.52: Symbole und Abkürzungen auf dem Gerätebildschirm
Nr
Nummer des Netzsignalereignisses
L
Phasen auf denen das Netzsignalereignis aufgetreten ist
F
Kennzeichen Anzeige
0 - kein Intervall ist gekennzeichnet
1 - mindestens eines der Intervalle innerhalb der
aufgezeichneten Signalisierung ist gekennzeichnet
Netzsig
Frequenz bei der das Netzsignalereignis aufgetreten ist,
festgelegt als „Netzsig. 1“ Frequenz (f1) und „Netzsign.2“
Frequenzen (f2) im Menü NETZSIGNALE
EINSTELLUNGEN. Für weitere Einzelheiten siehe 3.21.4.
START
Zeit, als die überwachte Netzsignalspannung die
Schwellengrenze überschreitet
F4
MI 2892 Power Master Bedienung des Geräts
75
MAX
Maximaler Spannungspegel den der Rekorder während
eines Netzsignalereignisses erfasst hat
Niveau
Schwellenwert in % der Nennspannung Un, festgelegt im
Menü NETZSIGNALE EINSTELLUNGEN. Für weitere
Einzelheiten siehe 3.21.4.
Dauer
Dauer der erfassten Wellenform, festgelegt im Menü
NETZSIGNALE EINSTELLUNGEN. Für weitere
Einzelheiten siehe 3.21.4.
f1
1. aufgezeichnete Netzsignalfrequenz
f2
2. aufgezeichnete Netzsignalfrequenz
Tabelle 3.53: Tasten auf dem Netzsignale (TABLE)-Bildschirm
MESSG.
Wechselt zur Ansicht MESSGERÄT.
TREND
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
TABELL
E
Wechselt zur Ansicht TABELLE (nur während der
Aufzeichnung verfügbar).
Bewegt den Cursor durch die Tabelle Netzsignale.
Kehrt zum Untermenü „MESSUNGEN“ zurück.
3.14 Allgemeiner Rekorder
Das Power Master kann die gemessenen Daten im Hintergrund aufzeichnen. Durch
Öffnen der Option ALLGEMEINER REKORDER im Untermenü REKORDER können die
Parameter für den Rekorder benutzerspezifisch eingestellt werden, um die Kriterien für
Intervall, Startzeit und Dauer für die aufgezeichnete Kampagne zu erfüllen. Der
Bildschirm mit den Einstellungen für den Allgemein Rekorder ist unten dargestellt:
Abbildung 3.46: Bildschirm mit den Einstellungen des Allgemeinen Rekorders
Die folgende Tabelle gibt eine Beschreibung der Einstellungen des Allgemeinen
Rekorders wieder:
F4
MI 2892 Power Master Bedienung des Geräts
78
Siehe Abschnitt 4.4 für Details.
KONFIG.
Shortcut zum Menü Verbindungseinstellungen. Für weitere
Einzelheiten siehe 4.2.
PRÜF.
VERB. E.
Prüfen der Verbindungseinstellungen. Für weitere
Einzelheiten siehe Error! Reference source not found..
Öffnet die Einstellung von Startzeit/-datum.
Tasten im Fenster zur Einstellung der Startzeit:
Wählt den zu ändernden Parameter aus.
Verändert den Parameter.
Bestätigt die gewählte Option
Verlässt das Fenster zur Einstellung der Startzeit
ohne Änderungen.
Wählt den zu ändernden Parameter aus.
Ändert den Parameter.
Kehrt zum Untermenü „REKORDER“ zurück.
3.15 Wellenform-/Einschaltspitzen-Rekorder
Das Aufzeichnen der Wellenform ist ein leistungsfähiges Werkzeug für die
Fehlerbeseitigung und die Erfassung der Wellenformen und Einschaltspitzen bei
Spannung und Strom. Der Wellenform-Rekorder speichert eine festgelegte Anzahl an
Spannungs- und Stromperioden beim Eintreten eines Auslösers. Jede Aufzeichnung
besteht aus einem Vor-Auslöseintervall (vor Auslösung) und einem Nach-
Auslöseintervall (nach Auslösung).
Record
Record start Record stop
Trigger point
Pre-trigger Post-trigger
Abbildung 3.47: Auslösung der Wellenformaufzeichnung
F3
F4
ENTER
ENTER
MI 2892 Power Master Bedienung des Geräts
79
3.15.1 Einstellungen
Das Menü Wellenform-Rekorder ist erreichbar über: HAUPTMENÜ MESSUNGS-
EINSTELLUNG WELLENF.REK.EINST.
oder
HAUPTMENÜ REKORDER WELLENFORM-REK. F3 (EINSTELLUNG)
Abbildung 3.48: Bildschirm mit den Einstellungen des Wellenform-Rekorders
Tabelle 3.56: Beschreibung der Einstellungen des Wellenform-Rekorders und der
Bildschirmsymbole
Der Wellenform-Rekorder ist aktiv und wartet auf Auslöser
(wird nur angezeigt, wenn der Wellenform-Rekorder
gestartet wird).
Der Wellenform-Rekorder ist aktiv und Aufzeichnung läuft
(wird nur angezeigt, wenn der Wellenform-Rekorder
gestartet wird).
Auslöser
Einstellung der Auslösequelle
Ereignisse – Auslösung durch ein
Spannungsereignis (siehe 3.21.2);
Alarme – Auslösung durch eine Alarmaktivierung
(siehe 3.21.3);
Ereign. und Alarme – Auslösung durch einen
Alarm oder ein Ereignis
Niveau U – Auslösung durch ein Spannungsniveau;
Niveau I – Auslösung durch ein Stromniveau
(Einschaltspitze).
Intervall – periodische Auslösung für einen
bestimmten Zeitraum (jeweils z. B. 10 Minuten).
Niveau*
Spannungs- oder Stromniveau, das die Aufzeichnung
auslöst, in % von der Nennspannung oder dem Nennstrom
und in (V oder A)
Flanke*
Steigen – Auslösung erfolgt nur, wenn die
Spannung oder der Strom über das vorgegebene
Niveau steigt
Fallen – Auslösung erfolgt nur, wenn die Spannung
oder der Strom unter das vorgegebene Niveau fällt
Beliebig – Auslösung erfolgt, wenn die Spannung
oder der Strom über das vorgegebene Niveau steigt
oder unter dieses fällt
Dauer
Aufzeichnungsdauer
MI 2892 Power Master Bedienung des Geräts
81
Verändert den Parameter.
Kehrt zum Untermenü „REKORDER“ zurück.
3.15.2 Erfassen der Wellenform
Nach dem Start des Wellenform-Rekorders wartet das Gerät auf das Auftreten eines
Triggers. Dies ist an der Statusleiste zu erkennen, in der das Symbol angezeigt
wird. Wenn die Trigger-Bedingungen erfüllt sind, wird die Aufzeichnung gestartet.
Der folgende Bildschirm erscheint, wenn der Benutzer zur Ansicht OSZILLOSKOP
umschaltet.
Abbildung 3.49: Erfassungsbildschirm des Wellenform-Rekorders
START
Startet Wellenformaufnahme.
EINST.
Shortcut zum Menü WELL. REK. EINST. Siehe 3.21.1 für
Details.
Kehrt zurück zum Menü “WELLENFORM-REK.”.
Abbildung 3-3 Bildschirm des Wellenform-Rekorders
STOPP
Beendet Wellenformaufnahme.
Hinweis: Wenn der Benutzer den Wellenform-Rekorder
dazu veranlasst, vor dem Trigger zu stoppen, werden keine
F1
F3
F1
MI 2892 Power Master Bedienung des Geräts
83
EINST.
Wechselt zur Ansicht EINSTELLUNGEN.
(Nur aktiv, wenn die Aufzeichnung läuft).
Wählt aus, welche Wellenform gezoomt werden soll (nur in U/I oder U+I).
Stellt den vertikalen Zoom ein.
Stellt den horizontalen Zoom ein.
Kehrt zum Einstellbildschirm für den „WELLENFORM-REKORDER“
zurück.
3.15.3 Erfasste Wellenform
Erfasste Wellenformen können im Menü Speicherliste angesehen werden.
Abbildung 3.50: Rekorder Bildschirm mit erfasster Wellenform
Tabelle 3.60: Symbole und Abkürzungen auf dem Gerätebildschirm
Abruf der Speicherliste. Der angezeigte Bildschirm wurde
vom Speicher abgerufen
t:
Cursor-Position in Sekunden (in Bezug auf die Auslösezeit -
blaue Linie in der Grafik)
u1(t), u2(t), u3(t), un(t)
Abtastwerte der Phasenspannungen U1, U2, U3, UN.
u12(t), u23(t), u31(t)
Abtastwerte der Leiterspannungen U12, U23, U31, UN.
i1(t), i2(t), i3(t), in(t)
Abtastwerte der Phasenströme I1, I2, I3, IN.
U1, U2, U3, Un
Echter Effektivwert der Halbzyklus-Phasenspannung
URms(1/2)
U12, U23, U31
Echter Effektivwert der Halbzyklus-Leiterspannung URms(1/2)
I1, I2, I3, In
Echter Effektivwert des Halbzyklusstroms IRms(1/2)
Tabelle 3.61: Tasten auf den Rekorder Bildschirmen mit erfasster Wellenform
Wählt zwischen folgenden Optionen aus:
U I U,I U/I
Zeigt die Wellenform der Spannung an.
U I U,I U/I
Zeigt die Wellenform des Stroms an.
U I U,I U/I
Zeigt die Wellenformen von Spannung und Strom an
F4
ENTER
F2
MI 2892 Power Master Bedienung des Geräts
84
(Einfach-Modus).
U I U,I U/I
Zeigt die Wellenformen von Spannung und Strom an
(Dual-Modus).
Wählt zwischen Phasen-, Neutralleiter-, All-Phasen- und
Leiteransicht aus:
1 2 3 N
Zeigt die Wellenformen für die Phase L1 an.
1 2 3 N
Zeigt die Wellenformen für die Phase L2 an.
1 2 3 N
Zeigt die Wellenformen für die Phase L3 an.
1 2 3 N
Zeigt die Wellenformen für den Neutralleiter an.
1 2 3 N
Zeigt die Wellenformen für alle Phasen an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L12 an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L23 an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L31 an.
12 23 31 Δ
Zeigt alle Phase-Phase Wellenformen an.
Stellt den vertikalen Zoom ein.
Bewegt den Cursor.
Schaltet zwischen dem Abtastwert und dem echtem, effektiven
Halbzykluswert an der Cursor-Position um.
Schaltet den Cursor zwischen Spannung und Strom um (nur in U, I oder
U/I).
Kehrt zum Untermenü „SPEICHERLISTE“ zurück.
3.16 Transienten-Rekorder
Transiente ist ein Begriff für eine kurze, stark gedämpfte, momentane Spannungs-
oder Stromstörung. Eine Transienten-Aufzeichnung erfolgt mit der Abtastrate 49k/s Das
Messprinzip ist das Gleiche wie bei der Wellenformaufzeichnung, aber mit einer
höheren Abtastrate. Im Gegensatz zur Wellenformaufzeichnung, bei der die
Aufzeichnung aufgrund der Effektivwerte ausgelöst wird, basiert der Auslöser beim
Transienten-Rekorder auf den Abtastwerten.
Tabelle 62: Transienten im Niederspannungsnetz
Anstiegszeit
Ursache
>100 µs
Betrieb von strombegrenzenden Sicherungen (Amplitude bis zu
1 k–2 kV)
Aktivierung von Kondensatorbänken für
Leistungsfaktorkorrekturen (Amplitude bis zum 2- bis 3-fachen
der Nennspitzenspannung)
Übertragung von Schalttransienten über Spannungen von
Mittelspannung auf Niederspannung über
Mittelspannung/Niederspannung-Transformatoren durch
elektromagnetische Kopplung (Amplitude bis 1 kV)
1 µs bis 100 µs
Direkter Blitzschlag auf den Niederspannungsleitungen
F3
ENTER
MI 2892 Power Master Bedienung des Geräts
85
(Amplitude bis 20 kV)
Induktionskopplung eines Blitzschlags in der Nähe einer
Niederspannungsleitung (Amplitude bis 6 kV, hohe
Energieniveaus)
Widerstandskopplung verbunden mit Blitzströmen, die in den
gemeinsamen Erdungspfaden des Netzes fließen (Amplitude
bis zu 10 kV).
Übertragung von Transienten von Mittelspannung auf
Niederspannung durch kapazitive Transformatorkopplung
(Amplitude bis zu 6 kV)
Betrieb von Sicherungen (Amplitude bis zu 2 kV, im
Allgemeinen niedriger Energiegehalt)
<1 µs
Lokale Lastschaltung von kleinen Induktivströmen und
Kurzschlüssen (Amplitude bis 2 kV)
Schnelle Transienten durch Einschalten von NS durch Luftspalt-
Schalter
Hinweise:
- Um Spannungsspitzen am 3L-Anschluss zu erkennen, sollte der GND-
Anschluss entsprechend dem vorgesehenen Verbindungsplan
angeschlossen werden. Die Triggerauswahl sollte als „GND“ eingestellt
werden;
- Um Spannungsspitzen an der Open-Delta-Verbindung zu erkennen, sollte
der GND-Anschluss entsprechend dem vorgesehenen Verbindungsplan
angeschlossen werden. Die Triggerauswahl sollte als „GND“ eingestellt
werden. Zur Erkennung von Transienten im L2-Strom sollten auch L2-
Stromzangen angeschlossen werden;
- Transiente Messungen (hochfrequente Ereignisse) auf der Sekundärseite
von Transformatoren (Strom- und Spannungs-Transientenmessungen)
können aufgrund des engen Frequenzgangs von Transformatoren
unterdrückt und/oder verzerrt werden. Der gleiche Effekt könnte auch bei
der Messung von Transienten mit den Flex-Stromzangen auftreten;
- Für eine korrekte Messung der Transienten-Ströme ist es erforderlich,
einen festen Strombereich zu verwenden.
3.16.1 Einstellungen
Das Einrichtungsmenü für den Transienten-Rekorder befindet sich unter:
HAUPTMENÜ MESSUNGS-EINSTELLUNGEN TRANSIENTEN-
EINSTELLUNGEN
oder
HAUPTMENÜ REKORDER TRANSIENTEN-REK. F3 (EINSTELLUNGEN)
MI 2892 Power Master Bedienung des Geräts
86
Abbildung 3.51: Bildschirm mit den Einstellungen des Wellenform-Rekorders
Tabelle 3.63: Beschreibung der Einstellungen des Transienten-Rekorders und der
Bildschirmsymbole
Auslöser
Hüllkurve: Der Auslösewert basiert auf einer Hüllkurve,
in deren Bereich die/der Spannung/Strom erwartet wird.
Als Referenz wird die Wellenform der/des
Spannung/Stroms vom vorherigen Zyklus genommen.
Wenn die aktuelle Abtastung sich nicht innerhalb der
Hüllkurve befindet, erfolgt eine Auslösung. Für weitere
Einzelheiten siehe 5.1.20.
Grenzwerte der Phasenspannung:
Minimalwert: 0,0055 * Unom * sqrt(2)
Maximalwert: 1,1 * Unom * sqrt(2)
Grenzwerte der Neutralleiterspannung nicht
verfügbar
Grenzwerte der Phasen-/Neutralleiterspannung:
Minimalwert: 0,0055 * Inom * sqrt(2)
Maximalwert: 1,1 * Inom * sqrt(2)
Envelope
Previous
cycle
Current
cycle
Trigger
Envelope
Niveau: Ausgelöst wird, wenn eine Abtastung innerhalb
der Periode größer ist als das definierte absolute
Auslöseniveau ist. Der Niveau ist definiert als absoluter
erwarteter Überwachungswert. Für weitere Einzelheiten
siehe 5.1.20.
Trigger level
Trigger level
MI 2892 Power Master Bedienung des Geräts
88
PRÜF.
VERB. E.
Prüfen der Verbindungseinstellungen. Für weitere
Einzelheiten siehe Error! Reference source not found..
Wählt den zu ändernden Parameter aus.
Verändert den Parameter.
In Untermenü wechseln ( ).
Kehrt zum Untermenü zurück.
3.16.2 Erfassen der Transienten
Nach dem Start des Transienten-Rekorders wartet das Gerät auf das Eintreten eines
Auslösers. Dies ist in der Statusleiste ersichtlich, wo das Icon dargestellt ist. Wenn
die Auslösebedingungen erfüllt sind, startet die Aufzeichnung.
Abbildung 3.52: Erfassungsbildschirm des Transienten-Rekorders (warten
Phase/Aufnahme)
Tabelle 3.65: Symbole und Abkürzungen auf dem Gerätebildschirm
Der Transienten-Rekorder ist aktiv und wartet auf
Auslöser.
Der Transienten-Rekorder ist aktiv und Aufzeichnung
läuft.
U1, U2, U3, Un
Echter Effektivwert einer Periode der Phasenspannung:
U1Rms, U2Rms, U3Rms, UNRms
U12, U23, U31
Echter Effektivwert einer Periode der Leiterspannung:
U12Rms, U23Rms, U31Rms
I1, I2, I3, In
Echter Effektivwert einer Periode des Stroms: I1Rms, I2Rms,
I3Rms, INRms
F4
ENTER
MI 2892 Power Master Bedienung des Geräts
89
Tabelle 3.66: Tasten auf dem Erfassungsbildschirm des Transienten-Rekorders
AUSL.
Erzeugt manuell die Auslösebedingung (nur aktiv, wenn die
Aufzeichnung läuft).
Wählt aus, welche Wellenformen angezeigt werden sollen:
U I U,I U/I
Zeigt die Wellenform der Spannung an.
U I U,I U/I
Zeigt die Wellenform des Stroms an.
U I U,I U/I
Zeigt die Spannungs- und Stromwellenformen in einem
einzigen Diagramm an.
U I U,I U/I
Zeigt die Spannungs- und Stromwellenformen in separaten
Diagrammen an.
Wählt zwischen Phasen-, Neutralleiter-, Alle-Phasen- und
Leiter-Ansicht aus:
1 2 3 N
Zeigt die Wellenformen für die Phase L1 an.
1 2 3 N
Zeigt die Wellenformen für die Phase L2 an.
1 2 3 N
Zeigt die Wellenformen für die Phase L3 an.
1 2 3 N
Zeigt die Wellenformen für den Neutralleiter.
1 2 3 N
Zeigt die Wellenformen für alle Phasen an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L12 an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L23 an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L31 an.
12 23 31 Δ
Zeigt die Wellenformen für alle Leiterspannungen an.
EINST.
Wechselt zur Ansicht EINSTELLUNGEN (nur aktiv, wenn eine
Aufzeichnung läuft).
Stellt den vertikalen Zoom ein.
Wählt aus, welche Wellenform gezoomt werden soll (nur in U/I oder U+I).
Kehrt zum Einstellbildschirm für den „TRANSIENTEN-REKORDER“
zurück.
3.16.3 Erfasste Transienten
Die erfassten Transienten Aufzeichnungen können von der Speicherliste betrachtet
werden, wo erfasste Wellenformen analysiert werden können. Das Auftreten von
Auslösern wird mit der blauen Linie markiert, während die Linie der Cursorposition
schwarz markiert ist.
F1
F2
F3
F4
ENTER
MI 2892 Power Master Bedienung des Geräts
90
Abbildung 3.53: Rekorder Bildschirm mit erfasster Transiente
Tabelle 3.67: Symbole und Abkürzungen auf dem Gerätebildschirm
Abruf der Speicherliste. Der angezeigte Bildschirm wurde
vom Speicher abgerufen
t:
Cursor-Position in Bezug auf die Auslösezeit (blaue Linie in
der Grafik)
u1(t), u2(t), u3(t), un(t)
Abtastwerte der Phasenspannungen U1, U2, U3, UN.
u12(t), u23(t), u31(t)
Abtastwerte der Leiterspannungen U12, U23, U31, UN.
i1(t), i2(t), i3(t), in(t)
Abtastwerte der Phasenströme I1, I2, I3, IN.
Tabelle 3.68: Tasten auf den Erfassungsbildschirmen des Transienten-Rekorders
Wählt zwischen folgenden Optionen aus:
U I U,I U/I
Zeigt die Wellenform der Spannung an.
U I U,I U/I
Zeigt die Wellenform des Stroms an.
U I U,I U/I
Zeigt die Wellenformen von Spannung und Strom an
(Einfach-Modus).
U I U,I U/I
Zeigt die Wellenformen von Spannung und Strom an
(Dual-Modus).
Wählt zwischen Phasen-, Neutralleiter-, Alle-Phasen- und
Leiter-Ansicht aus:
1 2 3 N
Zeigt die Wellenformen für die Phase L1 an.
1 2 3 N
Zeigt die Wellenformen für die Phase L2 an.
1 2 3 N
Zeigt die Wellenformen für die Phase L3 an.
1 2 3 N
Zeigt die Wellenformen für den Neutralleiter an.
1 2 3 N
Zeigt die Wellenformen für alle Phasen an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L12 an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L23 an.
12 23 31 Δ
Zeigt die Wellenformen für die Leiterspannung L31 an.
12 23 31 Δ
Zeigt die Wellenformen für alle Leiterspannungen an.
ZOOM
Stellt den horizontalen Zoom ein.
F2
F3
F4
MI 2892 Power Master Bedienung des Geräts
91
Stellt den vertikalen Zoom ein.
Bewegt den Cursor.
Schaltet den Cursor zwischen Spannung und Strom um (nur in U, I oder
U/I).
Kehrt zum Untermenü „SPEICHERLISTE“ zurück.
3.17 Ereignistabelle
In dieser Tabelle werden erfasste Spannungseinbrüche, -überhöhungen und -
unterbrechungen angezeigt. Beachten Sie, dass die Ereignisse erst nach ihrem Ende in
der Tabelle erscheinen, wenn die Spannung auf den normalen Wert zurückgekehrt ist.
Alle Ereignisse können gemäß IEC 61000-4-30 gruppiert werden. Zusätzlich können die
Ereignisse zu Zwecken der Fehlerbeseitigung pro Phase separiert werden. Hierzu wird
mit der Funktionstaste F1 umgeschaltet. Die Ereignistabelle ist nur während allgemeiner
Aufnahme aktiviert.
3.17.1.1 Gruppenansicht
In dieser Ansicht sind die Spannungsereignisse gemäß IEC 61000-4-30 in Gruppen
unterteilt (für Einzelheiten siehe Abschnitt 5.1.12). Die Tabelle, in der die Ereignisse
zusammengefasst sind, ist unten dargestellt. Jede Zeile in der Tabelle stellt ein Ereignis
dar und enthält die Ereignisnummer, die Startzeit des Ereignisses, die Dauer und das
Niveau. Zusätzlich werden in der Spalte „T“ die Ereignismerkmale (Art) angezeigt (für
Einzelheiten siehe Tabelle unten).
Abbildung 3.54: Bildschirm mit der Gruppenansicht der Spannungsereignisse
Durch Drücken der Taste „ENTER“ bei einem bestimmten Ereignis können wir die
Einzelheiten zum Ereignis untersuchen. Das Ereignis ist nach Phasenereignissen
unterteilt, die nach Startzeit sortiert sind.
ENTER
MI 2892 Power Master Bedienung des Geräts
92
Abbildung 3.55: Bildschirm mit der Detailansicht zum Spannungsereignis
Tabelle 3.69: Symbole und Abkürzungen auf dem Gerätebildschirm
Datum
Datum, als das ausgewählte Ereignis eintrat
Nr.
Eindeutige Ereignisnummer (ID)
L
Zeigt die Phasen- oder Leiterspannung an, bei der das Ereignis eintrat:
1 – Ereignis auf Phase U1
2 – Ereignis auf Phase U2
3 – Ereignis auf Phase U3
12 – Ereignis bei der Spannung U12
23 – Ereignis bei der Spannung U23
31 – Ereignis bei der Spannung U31
Hinweis: Diese Anzeige wird nur in den Ereignisdetails dargestellt, da ein
gruppiertes Ereignis viele Phasenereignisse haben kann.
Start
Startzeit des Ereignisses (wenn der erste URms(1/2)) Wert den
Schwellenwert überschreitet
T
Kennzeichnet die Art des Ereignisses oder Übergangs:
E – Einbruch
U – Unterbrechung
Ü – Überhöhung
Niveau
Minimal- oder Maximalwert im Ereignis UEinbr., UUnterbr., UÜberh
Dauer
Ereignisdauer
Tabelle 3.70: Tasten auf dem Bildschirm mit der Ereignisgruppenübersicht
Ph.
Es wird die Gruppenansicht angezeigt. Drücken, um zur
Ansicht „PHASE“ zu wechseln.
Ph.
Es wird Ansicht Phasenansicht dargestellt. Drücken, um zur
Ansicht „GRUPPE“ zu wechseln.
ALL INT
Zeigt alle Ereignisarten (Einbrüche und Überhöhungen).
Einbrüche werden als Sonderfall des Spannungseinbruch-
Ereignisses behandelt. START-zeit und Dauer in der Tabelle
verweisen auf das abgeschlossene Spannungsereignis.
F1
F2
MI 2892 Power Master Bedienung des Geräts
93
ALL INT
Zeigt nur die Mehrphasenspannungsunterbrechungen nach
den IEC 61000-4-30-Anforderungen. START-zeit und Dauer
in der Tabelle verweisen nur auf die
Spannungsunterbrechung.
ANSICHT
Zeigt die Ereignisstatistiken (nach Phasen).
Wählt das Ereignis aus.
Öffnet die Ansicht der Ereignisdetails.
Kehrt zum Bildschirm mit der Ereignisgruppenübersicht zurück.
Kehrt zum Untermenü „REKORDER“ zurück.
3.17.1.2 Phasenansicht
In dieser Ansicht sind die Spannungsereignisse nach Phasen getrennt. Diese Ansicht
ist besonders bei der Fehlerbeseitigung zweckdienlich. Außerdem kann der Benutzer
Filter anwenden, um nur einen bestimmten Ereignistyp auf einer speziellen Phase zu
F4
ENTER
MI 2892 Power Master Bedienung des Geräts
94
überwachen. Die erfassten Ereignisse werden in einer Tabelle dargestellt, in der jede
Zeile ein Phasenereignis enthält. Jedes Ereignis hat eine Ereignisnummer,
Ereignisstartzeit, Dauer und ein Niveau. Zusätzlich wird in der Spalte „T“ die Ereignisart
angezeigt (für Einzelheiten - siehe die Tabelle unten).
Abbildung 3.56: Bildschirm mit den Spannungsereignissen
Sie können ebenfalls die Einzelheiten für jedes Spannungsereignis und die Wellenform-
/Einschaltspitzen-Ansicht für alle Ereignisse sehen. Die Statistiken zeigen für jede
individuelle Ereignisart den Zählerstand je nach Phase an.
Tabelle 3.71: Symbole und Abkürzungen auf dem Gerätebildschirm
Datum
Datum, als das ausgewählte Ereignis eintrat
Nr.
Eindeutige Ereignisnummer (ID)
L
Zeigt die Phasen- oder Leiterspannung an, bei der das Ereignis eintrat:
1 – Ereignis auf Phase U1
2 – Ereignis auf Phase U2
3 – Ereignis auf Phase U3
12 – Ereignis bei der Spannung U12
23 – Ereignis bei der Spannung U23
31 – Ereignis bei der Spannung U31
Start
Startzeit des Ereignisses (wenn der erste URms(1/2)) Wert den
Schwellenwert überschreitet).
T
Kennzeichnet die Art des Ereignisses oder Übergangs:
E – Einbruch
U – Unterbrechung
Ü – Überhöhung
Niveau
Minimal- oder Maximalwert im Ereignis UEinbr., UUnterbr., UÜberh.
Dauer
Ereignisdauer.
Tabelle 3.72: Tasten auf den Bildschirmen mit der Übersicht der Phasenereignisse
PH
Es wird die Gruppenansicht angezeigt. Drücken, um zur
Ansicht „PHASE“ zu wechseln
PH
Es wird Ansicht Phasenansicht dargestellt. Drücken, um
zur Ansicht „GRUPPE“ zu wechseln
F1
MI 2892 Power Master Bedienung des Geräts
95
Filtert die Ereignisse nach Typ:
EINBRUCH
UNTERBR ÜBERHÖHT
Zeigt alle Ereignisarten an.
EINBRUCH
UNTERBR ÜBERHÖHT
Zeigt nur Einbrüche an.
EINBRUCH
UNTERBR
ÜBERHÖHT
Zeigt nur Unterbrechungen an.
EINBRUCH
UNTERBR
ÜBERHÖHT
Zeigt nur Überhöhungen an.
Filtert die Ereignisse nach Phase:
1 2 3 T
Zeigt nur Ereignisse auf der Phase L1 an.
1 2 3 T
Zeigt nur Ereignisse auf der Phase L2 an.
1 2 3 T
Zeigt nur Ereignisse auf der Phase L3 an.
1 2 3 T
Zeigt Ereignisse auf allen Phasen an.
12 23 31 T
Zeigt nur Ereignisse auf den Phasen L12 an.
12 23 31 T
Zeigt nur Ereignisse auf den Phasen L23 an.
12 23 31 T
Zeigt nur Ereignisse auf den Phasen L31 an.
12 23 31 T
Zeigt Ereignisse auf allen Phasen an.
ANSICHT
Zeigt ausgewählte Wellenform- und Einschaltspitzen-
Ansicht.
Wählt das Ereignis aus.
Öffnet die Ansicht der Ereignisdetails.
Kehrt zum Bildschirm mit der Übersicht der Phasenereignisse zurück.
Kehrt zum Untermenü „REKORDER“ zurück.
3.18 Alarmtabelle
Dieser Bildschirm zeigt eine Liste der Alarme, die ausgelöst wurden. Die Alarme werden
in einer Tabelle angezeigt, in der jede Zeile einen Alarm darstellt. Jeden Alarm werden
die Startzeit, die Phase, der Typ, die Flankenauslösung, der Min./Max.-Wert und die
Dauer zugeordnet (für Einzelheiten zur Alarmeinrichtung siehe 3.21.3 und für Details zu
den Alarmmessungen siehe 5.1.14).
F2
F3
F4
ENTER
