Sida 1/8

INS10079 - 6/12

SINGLE HANDLE PULLDOWN KITCHEN FAUCET

LLAVE DE COCINA DE UNA SOLA JALADORA

ROBINET DE CUISINE À BEC RÉTRACTABLE

ET POIGNÉE UNIQUE

Please Contact Moen First

For Installation Help, Missing or

Replacement Parts

(USA)

1-800-BUY-MOEN (1-800-289-6636)

Mon - Fri 8:00 AM to 8:00 PM, Eastern

Sat. 9:00 AM to 5:30 PM Eastern

WWW.MOEN.COM

(Canada)

1-800-465-6130

Mon - Fri 7:30 AM to 8:00 PM, Eastern

WWW.MOEN.CA

Llame por favor Moen Primero

Para la ayuda de Instalación, los

Desaparecidos o las Piezas de Recambio

01-800-718-4345

Lunes a viernes de 8:00 a 20:00 hs.

(Costa Este)

Sáb. 8:00 a 18:30 hs. (Costa Este)

WWW.MOEN.MX

Veuillez d’abord contacter Moen

en cas de problèmes avec l’installation, ou pour

obtenir toute pièce manquante ou de rechange

1-800-465-6130

Du lundi au vendredi:

de 7 h 30 à 20 h, HE

WWW.MOEN.CA

INS10105 - 4/13

S62308

STō

S72308

STō

Installation Guide

Guía de instalación

Guide d’installation

Moen Incorporated

25300 Al Moen Drive

North Olmsted, Ohio 44070-8022

U.S.A.

Moen Inc.

2816 Bristol Circle

Oakville, Ontario L6H 5S7

Moen de Mexico, S.A. de C.V.

Carretera Saltillo-Monterrey KM 14.7

Ramos Arizpe, Coahuila

Mexico 25900

INS10105 - 4/13

HELPFUL TOOLS

For safety and ease of faucet

replacement, Moen recommends

the use of these helpful tools.

HERRAMIENTAS ÚTILES

Para que el cambio de la llave sea fácil y

seguro, Moen le recomienda usar estas

útiles herramientas.

OUTILS UTILES

Par mesure de sécurité et pour

faciliter l’installation, Moen suggère

l’utilisation des outils suivants.

Les produits Moen sont fabriqués selon les normes les plus élevées de qualité et de main-d’oeuvre. Moen garantit à l’acheteur original, tant qu’il sera propriétaire de la maison (la «période

de garantie» des propriétaires), que ce robinet sera libre de toute fuite pendant son usage normal et qu’aucune pièce et qu’aucun  ni de ce robinet ne présenteront de défaut de matériel

et de main-d’oeuvre en usine. Tous les autres achats (y compris les achats à des  ns industrielles, commerciales et d’a aires) sont garantis pendant cinq (5) ans à compter de la date

d’achat originale (période de garantie commerciale).

Si ce robinet fuit ou dégoutte durant la période de garantie, Moen s’engage à fournir GRATUITEMENT les pièces de rechange requises pour remettre le robinet en état de

fonctionnement ainsi qu’à remplacer GRATUITEMENT toute pièce ou tout  ni dont le matériel, la fabrication ou la main-d’oeuvre, lors de l’installation, de l’usage et du service habituels,

s’avèrent défectueux. On peut obtenir les pièces de rechange en composant le 1 800 465-6130 ou en écrivant à l’adresse indiquée ci-dessous. Le reçu de vente original de l’acheteur initial

du robinet doit accompagner toute réclamation. Les défauts ou les dommages causés par l’utilisation de pièces non fournies par Moen ne sont pas couverts par cette garantie.

Cette garantie s’applique uniquement aux robinets achetés après décembre 1995 et entre en vigueur à compter de la date d’achat indiquée sur le reçu de caisse du client.

Cette garantie s’étend aussi au remplacement de toute pièce ou de tout  ni défectueux. Cependant, sont exclus de cette garantie, les dommages causés par une erreur d’installation,

un abus du produit, une mauvaise utilisation du produit, l’utilisation de produits de nettoyage contenant des agents abrasifs, de l’alcool ou des solvants organiques, qu’ils soient utilisés

par un entrepreneur, une entreprise de service ou le consommateur. Moen décline toute responsabilité quant aux frais de main-d’oeuvre et aux dommages causés durant l’installation,

la réparation ou le remplacement, et aux dommages, pertes, blessures ou coûts, indirects ou consécutifs, connexes à ce robinet. Sauf lorsque la loi le stipule, cette garantie remplace et

exclut toutes les autres garanties et conditions, qu’elles soient indiquées expressément ou non, obligatoires ou autres, y compris, sans restriction, celles qui visent la commercialisation

ou l’aptitude d’utilisation.

Certains pays, états ou provinces ne permettent aucune exclusion, ni limitation suite aux dommages indirects ou consécutifs. Les limitations ou les exclusions précitées ne

s’appliqueraient pas dans ces cas. Cette garantie accorde des droits juridiques et il est possible que d’autres droits soient applicables selon l’état, la province ou le pays. Moen avisera le

consommateur de la procédure à suivre pour soumettre une réclamation. Il su t d’écrire à Moen inc. à l’adresse indiquée ci-dessous, pour expliquer le défaut, d’inclure une preuve

d’achat, d’inscrire son nom, son adresse ainsi que son indicatif régional et son numéro de téléphone.

Garantie à vie limitée de Moen

Los productos Moen son fabricados bajo las más estrictas normas de calidad y mano de obra. Moen le garantiza al comprador original que durante el tiempo que la tenga su casa

(el “periodo de garantía”, para los propietarios), esta llave no tendrá ni goteras ni fugas durante el uso normal, y que todas las piezas y acabados estarán libres de defectos en material

y mano de obra. Asimismo, a todos nuestros otros consumidores (industriales, comerciales y empresariales), les otorgamos 5 años de garantía a partir de la fecha original de compra

(el “periodo de garantía” para usos no domésticos).

Si en esta llave mezcladora se llegara a producir alguna fuga o gotera durante el periodo de garantía, Moen le proporcionará SIN COSTO ALGUNO las piezas necesarias para que

vuelva a funcionar en perfectas condiciones y reemplazará también SIN COSTO para usted, cualquier pieza o acabado que pudiera tener algún defecto en la fabricación o mano de

obra, bajo condiciones normales de instalación, uso y servicio. Las piezas de repuesto se pueden obtener llamando en la República Mexicana al 01-800-718-4345 o si escribe en la

dirección que aparece aquí. Para que el comprador original pueda hacer efectiva la garantía, cualquier reclamación deberá ir acompañada por el comprobante de compra (nota de

venta original). La garantía no cubre los defectos o daños causados por el uso de otras partes que no sean piezas originales Moen. Esta garantía es aplicable sólo para las llaves

compradas después de diciembre de 1995, y entrará en vigencia a partir de la fecha que aparece en la nota de compra.

Esta garantía es amplia en el sentido que cubre el reemplazo de todas las partes y acabados defectuosos. Sin embargo, se excluyen de esta garantía los daños causados por un error

de instalación, abuso del producto, mal uso del mismo, o uso de limpiadores que contengan abrasivos, alcohol u otros solventes orgánicos, p1-ya sea por parte del contratista, compañía

de servicio o usted mismo. Moen no se hace tampoco responsable por los gastos de mano de obra ni por los daños incurridos en la instalación, reparación o sustitución, ni por

ningún daño indirecto, directo o consecuente, ni por pérdidas, lesiones o costos de alguna otra índole relacionados con esta llave. A menos que lo estipule la ley, esta garantía

reemplaza y excluye cualquier otra garantía y condiciones, ya sea expresas o implícitas, establecidas por la ley o de otra manera, incluyendo sin restricción aquellas en que el

producto se encuentra en condiciones aptas para la venta o se adecúa al uso especí co para el cual fue adquirido.

Algunos estados, provincias y naciones no permiten la exclusión o limitación de los daños incidentales o consecuentes, de modo que las limitaciones o exclusiones mencionadas

pueden no ser aplicables a usted. Esta garantía le otorga derechos legales especí cos y usted puede también tener otros derechos que cambian de un estado a otro o de una

provincia o nación a otra. Moen lo asesorará en el procedimiento a seguir para hacerválida esta garantía. Sencillamente escriba a Moen Incorporated utilizando la dirección que

aparece a continuación. Explique el tipo de defecto e incluya comprobantes de compra, su nombre, dirección, código de área y número de teléfono.

Moen le otorga Garantía limitada de por vida

Moen products have been manufactured under the highest standards of quality and workmanship. Moen warrants to the original consumer purchaser for as long as the original

consumer purchaser owns their home (the “Warranty Period” for homeowners), that this faucet will be leak- and drip-free during normal use and all parts and  nishes of this faucet will

be free from defects in material and manufacturing workmanship. All other purchasers (including purchasers for industrial, commercial and business use) are warranted for a period of 5

years from the original date of purchase (the “Warranty Period” for non-homeowners).

If this faucet should ever develop a leak or drip during the Warranty Period, Moen will FREE OF CHARGE provide the parts necessary to put the faucet back in good working condition

and will replace FREE OF CHARGE any part or  nish that proves defective in material and manufacturing workmanship, under normal installation, use and service. Replacement parts

may be obtained by calling 1-800-289-6636 (Canada 1-800-465-6130), or by writing to the address shown. Proof of purchase (original sales receipt) from the original consumer purchaser

must accompany all warranty claims. Defects or damage caused by the use of other than genuine Moen parts is not covered by this warranty. This warranty is applicable only to faucets

purchased after December, 1995 and shall be e ective from the date of purchase as shown on purchaser’s receipt.

This warranty is extensive in that it covers replacement of all defective parts and  nishes. However, damage due to installation error, product abuse, product misuse, or use of cleaners

containing abrasives, alcohol or other organic solvents, whether performed by a contractor, service company, or yourself, are excluded from this warranty. Moen will not be responsible

for labor charges and/or damage incurred in installation, repair or replacement, nor for any indirect, incidental or consequential damages, losses, injury or costs of any nature relating to

this faucet. Except as provided by law, this warranty is in lieu of and excludes all other warranties, conditions and guarantees, whether expressed or implied, statutory or otherwise, includ-

ing without restriction those of merchantability or of  tness for use.

Some states, provinces and nations do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This

warranty gives you speci c legal rights and you may also have other rights which vary from state to state, province to province, nation to nation. Moen will advise you of the procedure to

follow in making warranty claims. Simply write to Moen Incorporated using the address below. Explain the defect and include proof of purchase and your name, address, area code and

telephone number.

Moen Limited Lifetime Warranty

CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:

Always turn water supply OFF before removing

existing facet or disassembling the valve. Open faucet handle to relieve water

pressure and ensure that complete water shut-o has been accomplished.

PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA

LLAVE MEZCLADORA: Siempre CIERRE la toma de agua antes

de quitar la llaveexistente o demontar la válvula. Abra la llave para liberar la

presión, y asegúrese de que esté bien cerrada el agua.

ATTENTION  SUGGESTIONS POUR ENLEVER

L’ANCIEN ROBINET: Toujours couper l’alimentation en eau avant

d’enlever ou de démonter le robinet. Ouvrir le robinet pour libérer la pression

d’eau et pour s’assurer que l’alimentation en eau a bien été coupée.

INS10105 - 4/13

INSTRUCTIONS/INSTRUCCIONES/DIRECTIVES

Note: Style may vary by model.

Nota: El estilo puede variar por el modelo.

Note : Le modèle peut varier par le modèle.

Hose weight locator mark

Indica donde atar el peso a la manguera

Indique où attacher le poids au tuyau

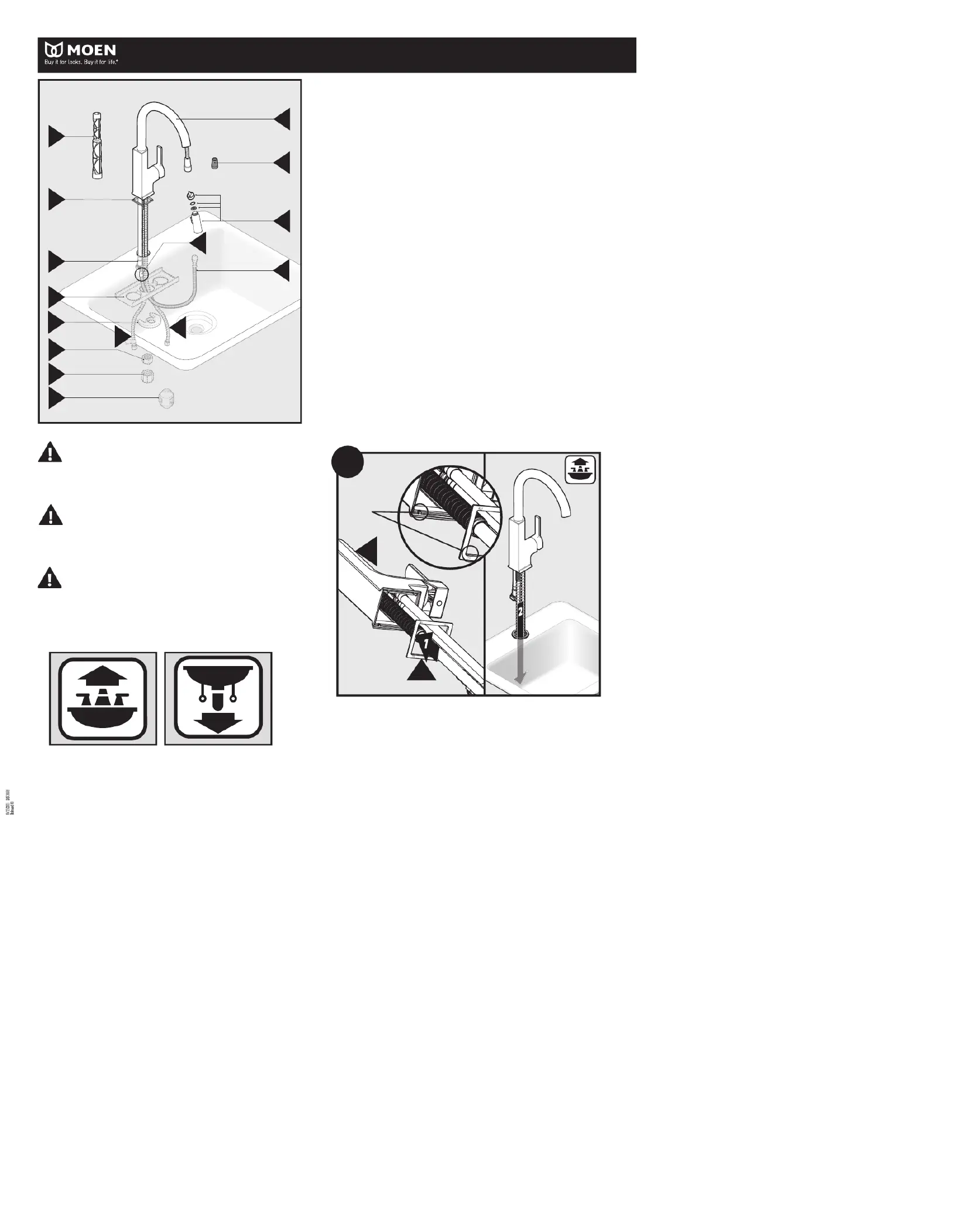

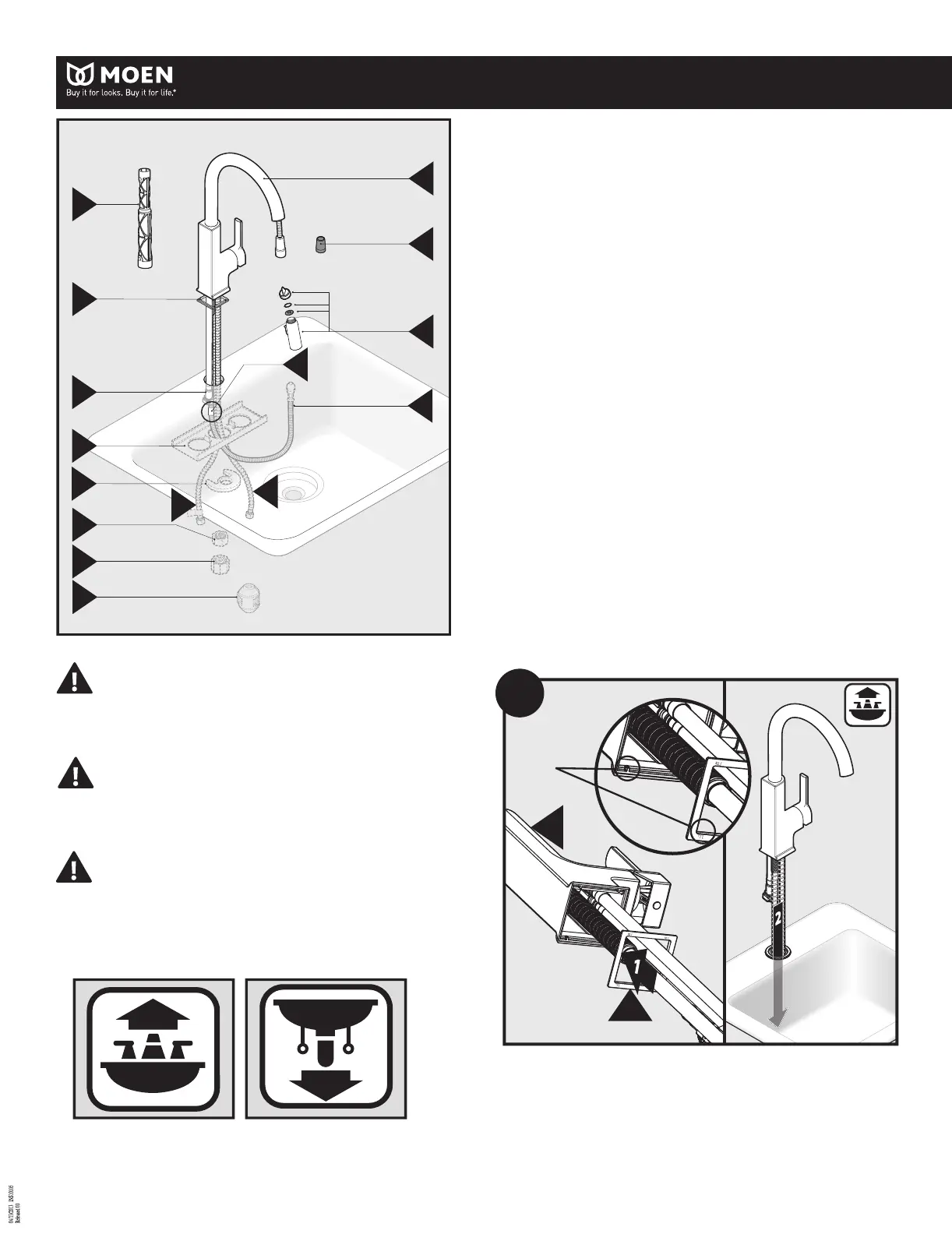

A. INSTALLATION TOOL

B. DECK GASKET

C. SUPPORT BRACKET

D. MOUNTING WASHER

E. MOUNTING NUT

F. HOSE GUIDE NUT

G. HOSE WEIGHT

H. FAUCET BODY

I. SPRAY WAND

J. PULLDOWN HOSE

J1. PULLDOWN HOSE WEIGHT

INDICATOR MARK

K. OUTLET HOSE

L. SUPPLY HOSE HOT

M. SUPPLY HOSE COLD

N. HOSE SWIVEL COVER

PARTS LIST

LISTA DE PIEZAS

LISTE DES PIÈCES

2" (51mm)

up to

2" (51mm)

hasta

2" (51mm)

jusqu'à

Option/Opción/Option

2" (51mm)

greater than

2" (51mm)

mayor que

2" (51mm)

plus grand que

Align

Alinee

Alignez

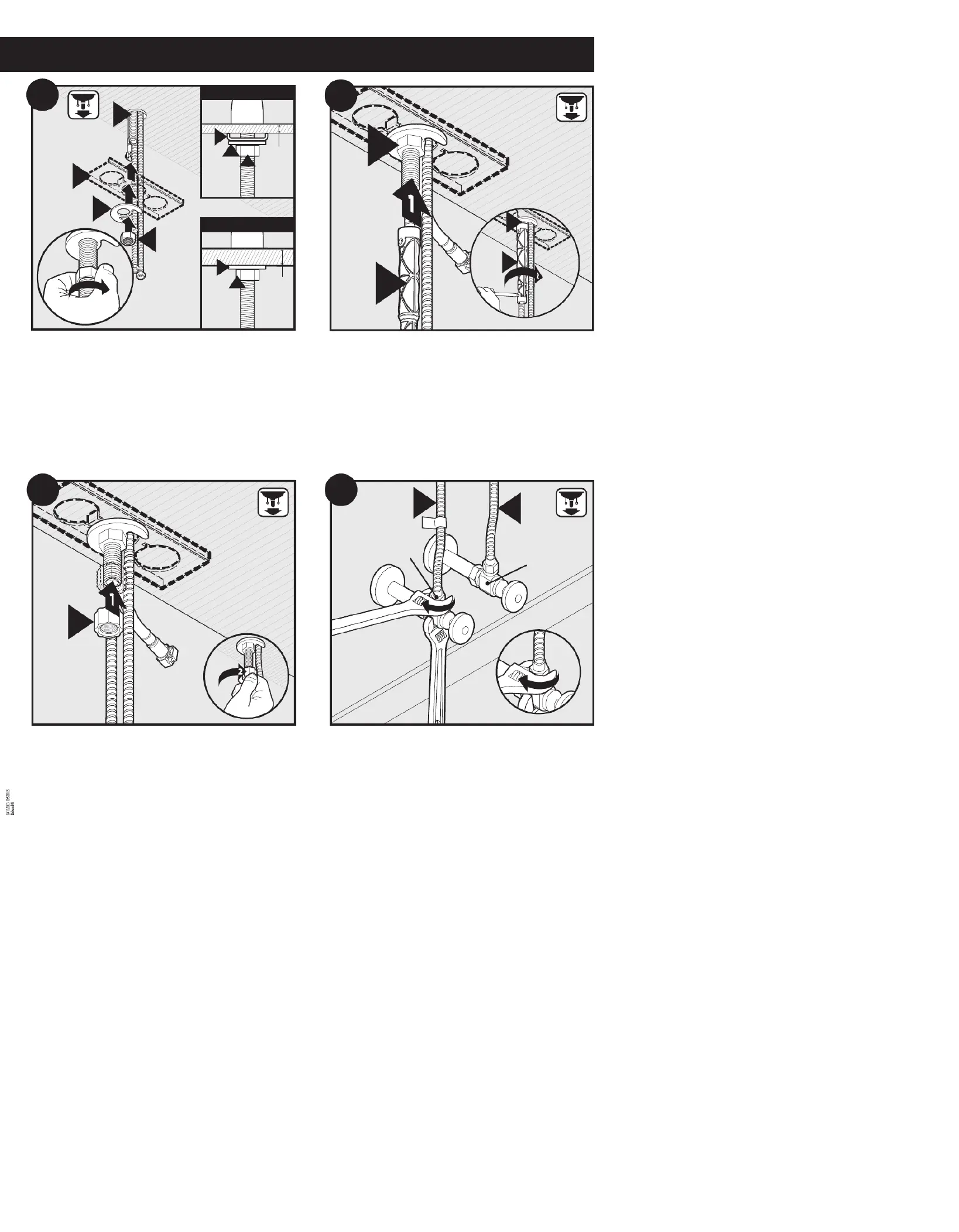

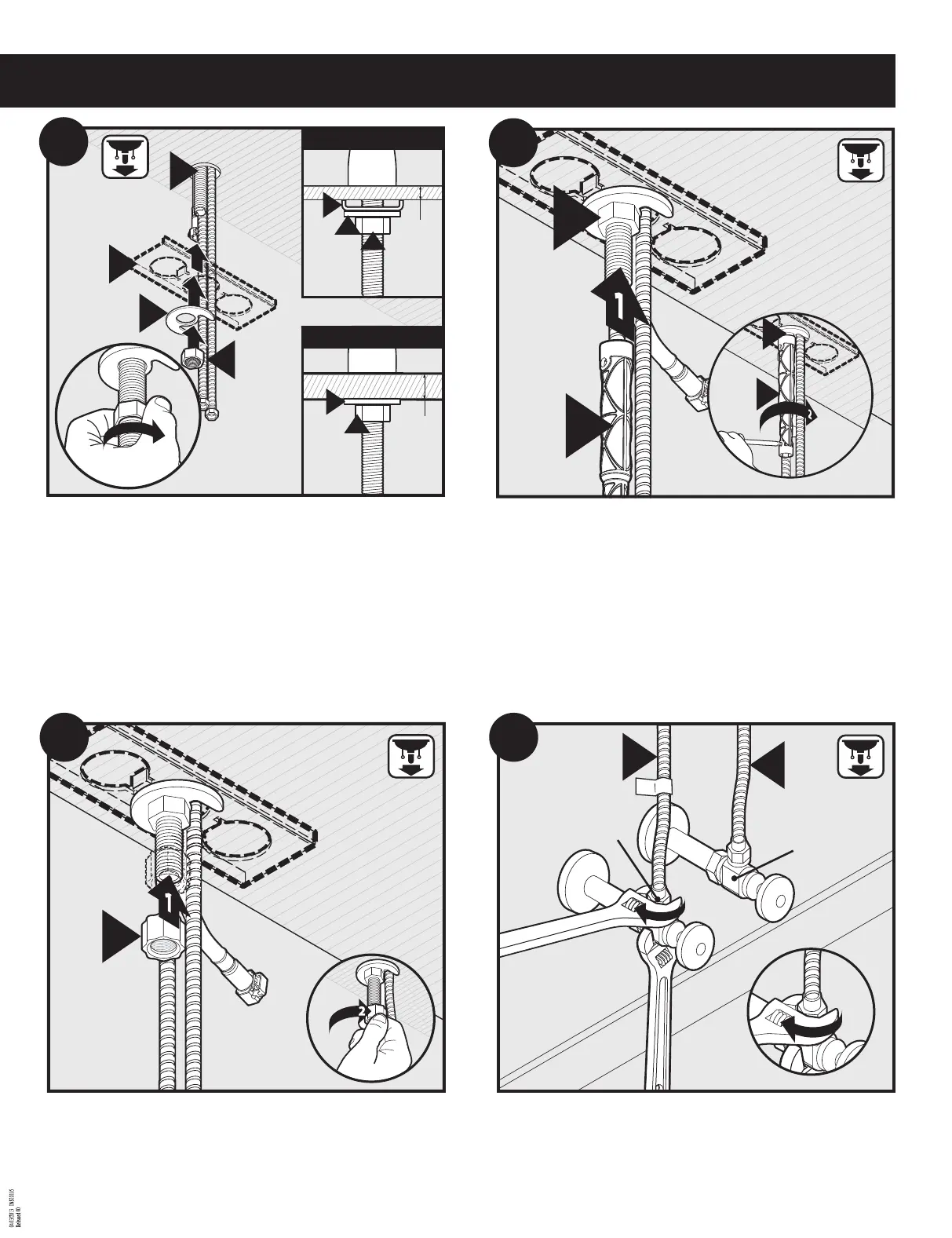

Tighten mounting nut (E) with installation tool (A). Use screwdriver

through hole in installation tool (A) to tighten  rmly.

Apretar la tuerca de montaje (E) con herramienta de instalación (A).

Utilice un destornillador por el agujero en la herramienta de instalación

(A) para apretar  rmemente.

Serrer l’écrou de montage (E) avec l’outil d’installation (A). Utilisez un

tournevis dans le trou de l’outil d’installation (A) pour serrer fermement.

Connect hot (L) and cold (M) supply hoses to water supply valves.

Conecte caliente (L) y frío (M) mangueras de suministro a las válvulas

de suministro de agua.

Connectez chaude (L) et froide (M) tuyaux d ‘alimentation aux robinets

d’approvisionnement en eau.

Slide support bracket (C), then mounting washer (D) up onto faucet

body (H) under sink and secure with mounting nut (E).

Deslice el soporte (C), la arandela de montaje (D) hacia arriba sobre el

cuerpo del grifo (H) debajo del fregadero y asegure con la tuerca de

montaje (E).

Support coulissant (C), puis la rondelle de  xation (D) vers le haut sur le

corps du robinet (H) sous l’évier et  xer avec un écrou de montage (E).

Install hose guide nut (F)  nger tight.

Instale la tuerca de la manguera guía (F) y con los dedos.

Installez l’écrou guide-tuyau (F) et serrer à la main.

Hot

Caliente

Chaud

Cold

Frio

Froid

Tag

Etiqueta

Étiquette

Above sink

Encima del lavabo

Dessus de l'évier

Below sink

Debajo del fregadero

Sous l'évier

Icon Legend/Leyenda de Iconos/

Légende des icônes

A. Herramienta de instalación

B. Junta cubierta

C. Ménsula de soporte

D. Arandela de montaje

E. Tuerca de montaje

F. Manguera de tuerca guía

G. Peso de manguera

H. Cuerpo de la mezcladora

I. Varilla rociadora

J. Manguera extensible

J1. Marca de ubicación del peso de la

manguera extensible

K. Salida de la manguera

L. Caliente manguera de suministro

M. Frío manguera de suministro

N. Manguera tapa giratoria

A. Outil d’installation

B. Joint d’étanchéité

C. Support

D. Rondelle de montage

E. Écrou de  xation

F. Écrou guide-tuyau

G. Poids du tuyau

H. Corps du robinet

I. Bec de pulvérisation

J. Tuyau de raccord du bec rétractable

J1. Marque de l’indicateur de poids du

tuyau de bec rétractable

K. Tuyau de sortie

L. Chaud tuyau d’alimentation

M. Froid tuyau d’alimentation

N. Tuyau couvercle pivotant

Place deck gasket (B) onto base of faucet body (H). Place into sink hole.

NOTE: Install with handle on right side only.

Coloque la junta de cubierta (B) en la base del cuerpo del mezcladora (H).

Lugar en el agujero del fregadero. NOTA: Instale con la manija en el lado

derecho solamente.

Placer le joint d’étanchéité de pont (B) sur la base du corps de robinet (H).

Lieu dans le trou de l’évier. REMARQUE : Installez avec poignée sur le

côté droit seulement.

CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:

Always turn water supply OFF before removing

existing facet or disassembling the valve. Open faucet handle to relieve water

pressure and ensure that complete water shut-o has been accomplished.

PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA

LLAVE MEZCLADORA: Siempre CIERRE la toma de agua antes

de quitar la llaveexistente o demontar la válvula. Abra la llave para liberar la

presión, y asegúrese de que esté bien cerrada el agua.

ATTENTION  SUGGESTIONS POUR ENLEVER

L’ANCIEN ROBINET: Toujours couper l’alimentation en eau avant

d’enlever ou de démonter le robinet. Ouvrir le robinet pour libérer la pression

d’eau et pour s’assurer que l’alimentation en eau a bien été coupée.

INS10105 - 4/13

INSTRUCTIONS/INSTRUCCIONES/DIRECTIVES

Note: Style may vary by model.

Nota: El estilo puede variar por el modelo.

Note : Le modèle peut varier par le modèle.

Hose weight locator mark

Indica donde atar el peso a la manguera

Indique où attacher le poids au tuyau

A. INSTALLATION TOOL

B. DECK GASKET

C. SUPPORT BRACKET

D. MOUNTING WASHER

E. MOUNTING NUT

F. HOSE GUIDE NUT

G. HOSE WEIGHT

H. FAUCET BODY

I. SPRAY WAND

J. PULLDOWN HOSE

J1. PULLDOWN HOSE WEIGHT

INDICATOR MARK

K. OUTLET HOSE

L. SUPPLY HOSE HOT

M. SUPPLY HOSE COLD

N. HOSE SWIVEL COVER

PARTS LIST

LISTA DE PIEZAS

LISTE DES PIÈCES

2" (51mm)

up to

2" (51mm)

hasta

2" (51mm)

jusqu'à

Option/Opción/Option

2" (51mm)

greater than

2" (51mm)

mayor que

2" (51mm)

plus grand que

Align

Alinee

Alignez

Tighten mounting nut (E) with installation tool (A). Use screwdriver

through hole in installation tool (A) to tighten  rmly.

Apretar la tuerca de montaje (E) con herramienta de instalación (A).

Utilice un destornillador por el agujero en la herramienta de instalación

(A) para apretar  rmemente.

Serrer l’écrou de montage (E) avec l’outil d’installation (A). Utilisez un

tournevis dans le trou de l’outil d’installation (A) pour serrer fermement.

Connect hot (L) and cold (M) supply hoses to water supply valves.

Conecte caliente (L) y frío (M) mangueras de suministro a las válvulas

de suministro de agua.

Connectez chaude (L) et froide (M) tuyaux d ‘alimentation aux robinets

d’approvisionnement en eau.

Slide support bracket (C), then mounting washer (D) up onto faucet

body (H) under sink and secure with mounting nut (E).

Deslice el soporte (C), la arandela de montaje (D) hacia arriba sobre el

cuerpo del grifo (H) debajo del fregadero y asegure con la tuerca de

montaje (E).

Support coulissant (C), puis la rondelle de  xation (D) vers le haut sur le

corps du robinet (H) sous l’évier et  xer avec un écrou de montage (E).

Install hose guide nut (F)  nger tight.

Instale la tuerca de la manguera guía (F) y con los dedos.

Installez l’écrou guide-tuyau (F) et serrer à la main.

Hot

Caliente

Chaud

Cold

Frio

Froid

Tag

Etiqueta

Étiquette

Above sink

Encima del lavabo

Dessus de l'évier

Below sink

Debajo del fregadero

Sous l'évier

Icon Legend/Leyenda de Iconos/

Légende des icônes

A. Herramienta de instalación

B. Junta cubierta

C. Ménsula de soporte

D. Arandela de montaje

E. Tuerca de montaje

F. Manguera de tuerca guía

G. Peso de manguera

H. Cuerpo de la mezcladora

I. Varilla rociadora

J. Manguera extensible

J1. Marca de ubicación del peso de la

manguera extensible

K. Salida de la manguera

L. Caliente manguera de suministro

M. Frío manguera de suministro

N. Manguera tapa giratoria

A. Outil d’installation

B. Joint d’étanchéité

C. Support

D. Rondelle de montage

E. Écrou de  xation

F. Écrou guide-tuyau

G. Poids du tuyau

H. Corps du robinet

I. Bec de pulvérisation

J. Tuyau de raccord du bec rétractable

J1. Marque de l’indicateur de poids du

tuyau de bec rétractable

K. Tuyau de sortie

L. Chaud tuyau d’alimentation

M. Froid tuyau d’alimentation

N. Tuyau couvercle pivotant

Place deck gasket (B) onto base of faucet body (H). Place into sink hole.

NOTE: Install with handle on right side only.

Coloque la junta de cubierta (B) en la base del cuerpo del mezcladora (H).

Lugar en el agujero del fregadero. NOTA: Instale con la manija en el lado

derecho solamente.

Placer le joint d’étanchéité de pont (B) sur la base du corps de robinet (H).

Lieu dans le trou de l’évier. REMARQUE : Installez avec poignée sur le

côté droit seulement.

Produktspecifikationer

Varumärke:	Moen
Kategori:	Inte kategoriserad
Modell:	STo S62308
Typ av operation:	Draaiknop
Färg på produkten:	Roestvrijstaal
Inbyggd display:	Nee
Bredd:	600 mm
Djup:	600 mm
Höjd:	900 mm
Grill:	Ja
Belysning inuti:	Ja
Konvektionsmatlagning:	Ja
Avfrostningsfunktion:	Ja
Användarmanual:	Ja
Husmaterial:	Roestvrijstaal
Höjd (min):	850 mm
Antal brännare/kokzoner:	4 zone(s)
Typ av häll:	Gaskookplaat
Brännare/kokzon typ 1:	Groot
Brännare/kokzon typ 2:	Medium
Typ av brännare/kokzon 3:	Klein
Ugnens strömkälla:	Electrisch
Antal ugnar:	1
Kontrollposition:	Voorkant
Antal glasdörrpaneler:	3
Energiförbrukning (konventionell):	0.74 kWu
Energiförbrukning (tvungen konvektion):	0.87 kWu
Att laga:	Ja
Ugnsstorlek:	Middelmaat
Ugn med nettokapacitet:	54 l
Över- och undervärme:	Ja
Bakplåtsmått:	Ja
Undervärmning:	Ja
Övervärme:	Ja
Färghandtag:	Roestvrijstaal
Ugnsläge:	Bodem
Antihalkfötter:	Ja
Antal rutnät:	1
Typ av brännare/kokzon 4:	Extra groot
Strömkälla brännare/kokzon 1:	Gas
Strömkälla brännare/kokzon 2:	Gas
Strömkälla brännare/kokzon 3:	Gas
Strömkälla för brännare/kokzon 4:	Gas
Inklusive grillställ:	Ja
Typ grill:	Grill met 2 circuits
Wokbrännare:	Nee
Placera brännare/kokzon 1:	Rechts voor
Placera brännare/kokzon 2:	Links voor
Placera brännare/kokzon 3:	Rechts achter
Placera brännare/kokzon 4:	Links achter
Täckmaterial:	Metaal
Grill med fläkt:	Ja
Typ produkt:	Vrijstaand fornuis
Energieffektivitetsskala:	A+++ tot D
Material för ugnsdörr:	Glas/metaal
Topp, botten & varmluft:	Ja
Täckplatta:	Ja
Undervärme & fläkt:	Ja
Grundvärme & fläkt:	Ja
Avtagbar brännarkrona:	Ja
Typ av grillvärmeelement:	Halogeen verwarmingselement
