AHD-Farbkamera

Diese Anleitung richtet sich an Installa-

teure von Videoüberwachungsanlagen.

Bitte lesen Sie die Anleitung vor der

Installation gründlich durch und heben

Sie sie für ein späteres Nachlesen auf.

1Verwendungsmöglichkeiten

Diese Farbkamera ist speziell für den Einsatz

in Video-Überwachungs an la gen (CCTV) kon-

zipiert. Durch die AHD-Technologie (Analog

High Definition) ist die Übertragung eines

hochauflösenden analogen Bildsignals (720p)

über Standard-Koaxialkabel bis zu einer

Länge von 300m möglich. Durch das robuste

Metall-Kugelgehäuse ist die Kamera vanda-

lismus- und wettergeschützt (IP66) und

daher auch im Außenbereich einsetzbar. Bei

Dunkel heit leuchten die IR-LEDs (5) den

Überwachungsbereich bis 10m aus und die

Kamera schaltet auf Schwarzweißbetrieb um.

2Wichtige Hinweise für den Gebrauch

Die Kamera entspricht allen relevanten

Richt linien der EU und ist deshalb mit



gekennzeichnet.

Schützen Sie die Kamera vor extremen

Tempera turen (zulässiger Einsatztempera-

turbereich −10°C bis +55°C).

Verwenden Sie für die Reinigung keine ag-

gressiven Reinigungsmittel oder Chemika-

lien.

Wird die Kamera zweckentfremdet, nicht

richtig ins talliert oder nicht fachgerecht re-

pariert, kann keine Haftung für daraus re-

sultierende Sach- oder Personenschäden

und keine Garantie für die Kamera über -

nommen werden.

Soll die Kamera endgültig aus dem

Betrieb genommen werden, überge-

ben Sie sie zur umweltgerechten

Entsorgung einem örtlichen Recyc-

lingbetrieb.

3Installation

1)Um die optimale Montagestelle festzustel-

len, sollte zunächst ein Probebetrieb erfol-

gen.

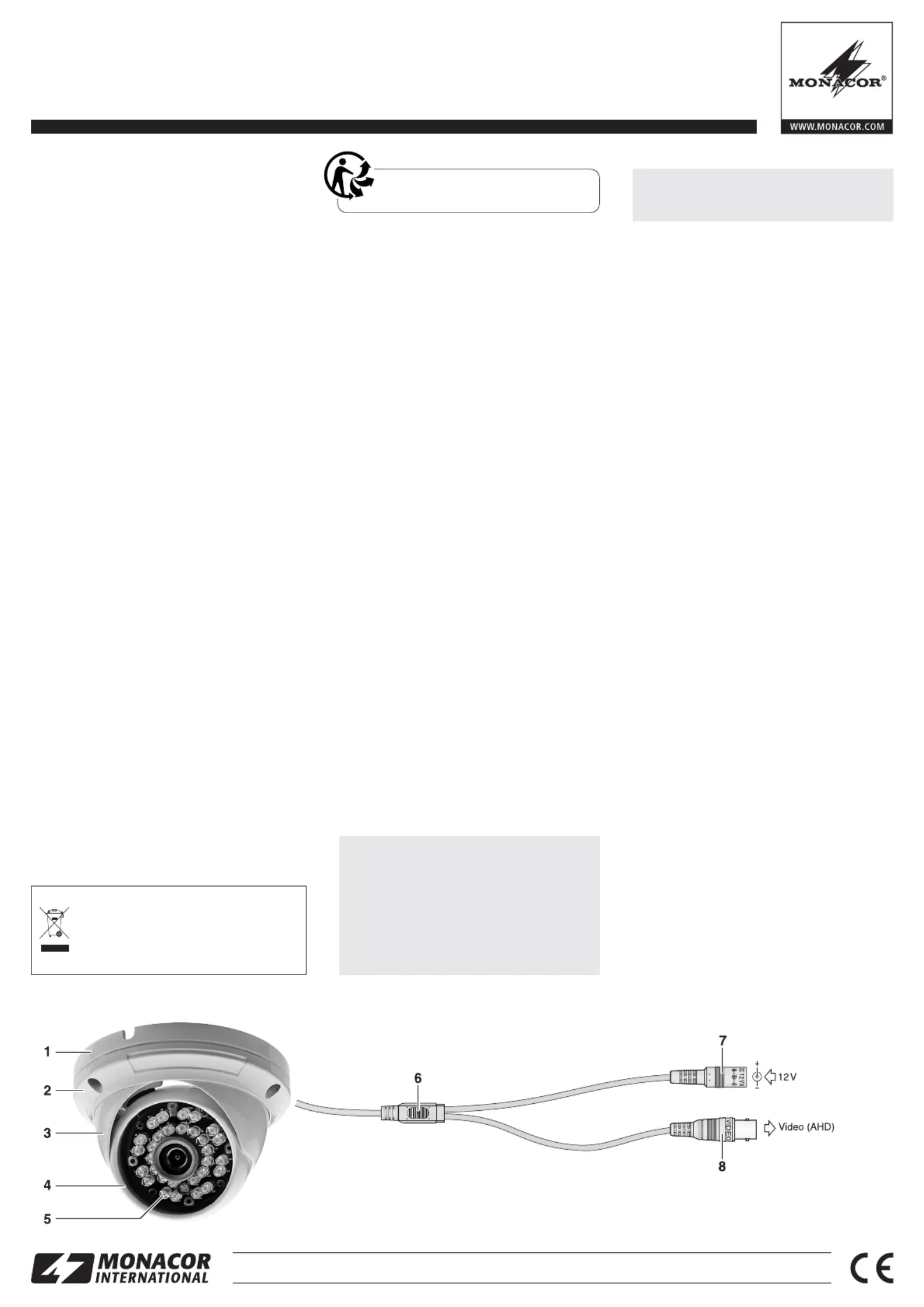

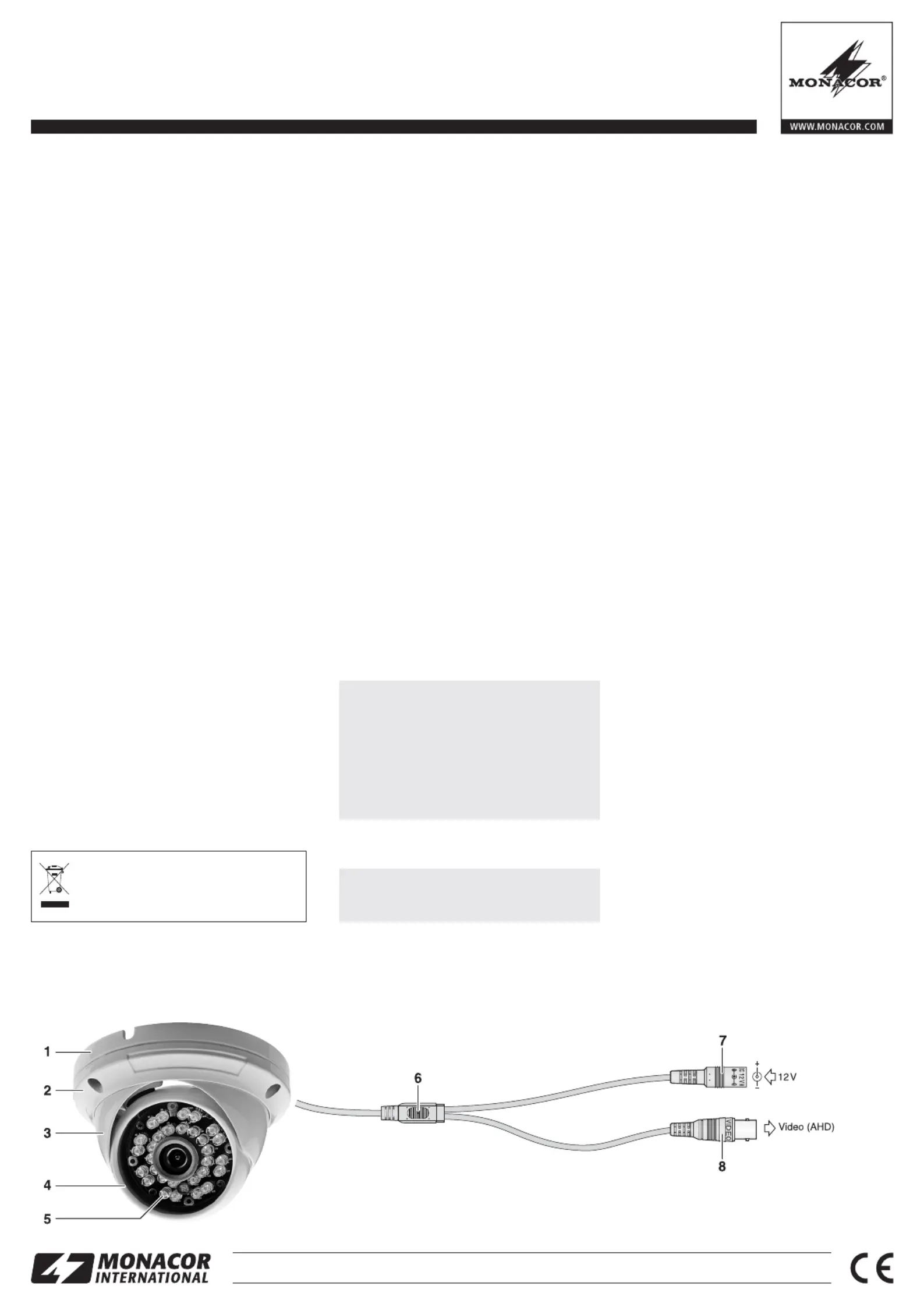

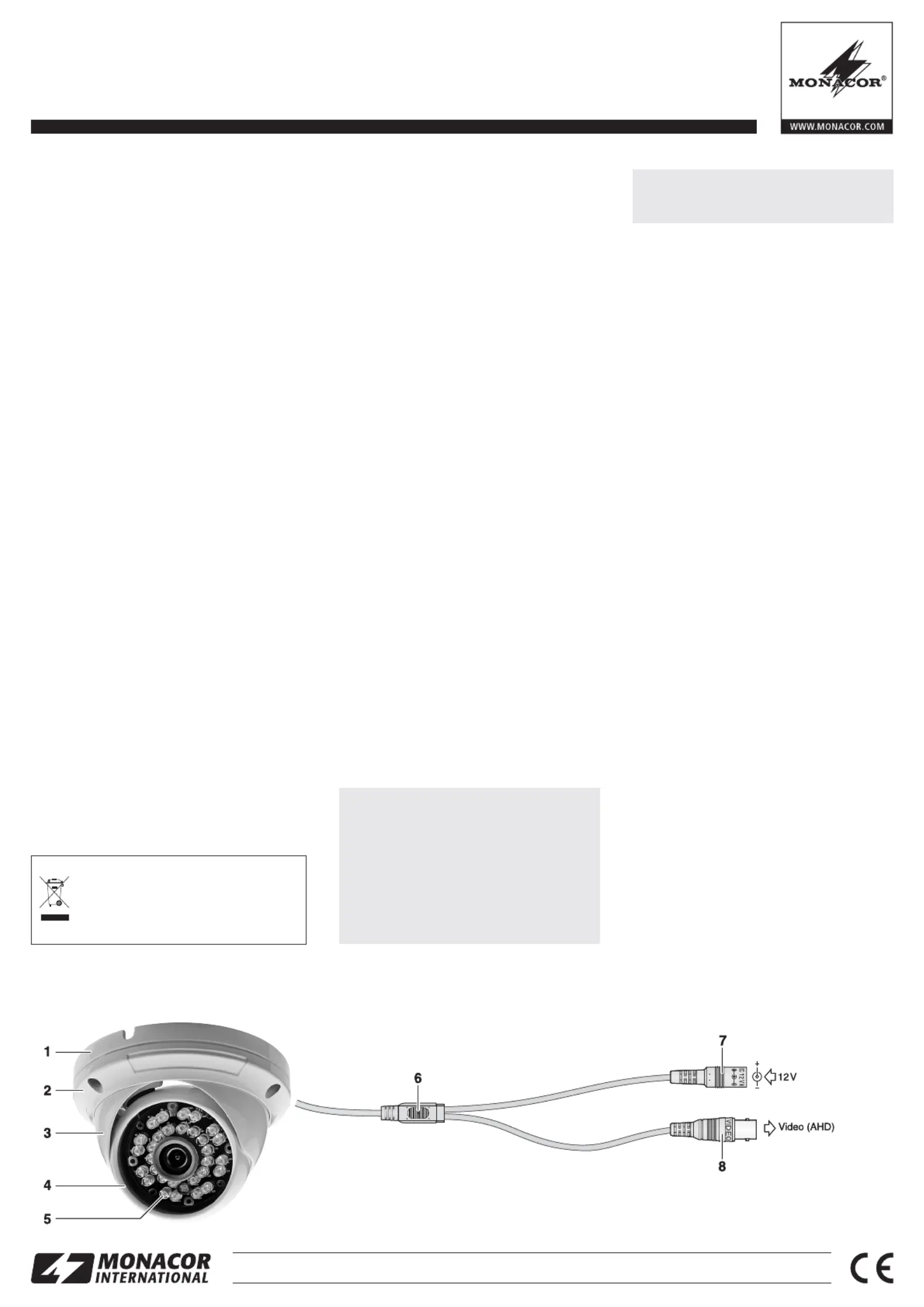

2)Für die Montage den Sockel (1) von der

Halterung lösen. Dazu die drei Schrauben

des äußeren Halterings (2) herausdrehen.

An der Montagestelle drei Löcher für die

Befestigung des Sockels und ggf. ein Loch

für das An schluss kabel bohren (das Kabel

kann auch durch einen der beiden Kabel-

durchlässe des Sockels seitlich herausge-

führt werden). Den Sockel mit dem beilie-

genden Montagematerial festschrauben.

3)Die Kamera (4) mit dem inneren Haltering

(3) und dem äußeren Haltering (2) auf den

Sockel (1) setzen. Um die Kamera nach

der Inbetriebnahme auf den Überwa-

chungsbereich ausrichten zu können, den

äußeren Haltering vorerst nur so fest auf

den Sockel schrauben, dass sich die

Kamera noch bewegen lässt.

4)Den gelben BNC-Stecker (8) mit dem Ein-

gang eines AHD-kompatiblen Videorekor-

ders verbinden (z.B. aus der AHR-Serie

von MONACOR).

5)An die Kupplung (7) ein stabilisiertes 12-V-

Netz gerät mit einer Dauerbelastbarkeit von

400mA anschließen. Es wird ein Klein-

spannungsstecker 5,5/2,1mm (Außen-/

Innendurchmesser) be nötigt. Un be dingt

auf die richtige Polung achten (Mittelkon-

takt=+).

VORSICHTBei Dunkelheit schalten sich

die IR-LEDs ein. Blicken Sie beim Ein-

richten der Kamera nicht aus der Nähe

direkt in die eingeschalteten IR-LEDs.

Das Infrarotlicht kann zu einer Reizung

der Augen führen. Die IR-Strahlung liegt

allerdings weit unterhalb des Emissions-

grenzwertes und ist risikofrei eingestuft

nach EN 62471.

6)Bei einer Außeninstallation beachten:

7)Den Videorekorder und den daran ange-

schlossenen Monitor einschalten und die

Kamera anhand des Monitorbilds ausrich-

ten: die Kamera im inneren Haltering und

den inneren Ring im äußeren wie ge -

wünscht drehen.

8)Nach der Ausrichtung den äußeren Halte-

ring auf dem Sockel durch Festdrehen der

drei Schrauben fixieren.

4Technische Daten

Bildabtaster: . . . . . . . . . . .CMOS-Chip,

8,5mm (⅟

″)

Anzahl der Bildpunkte: . . .1280 × 720

Auflösung: . . . . . . . . . . . . .720p/ 25

Farbmodulationssystem: .PAL

Objektiv: . . . . . . . . . . . . . .3,6mm/ 1:1,2

Mindestbeleuchtung: . . . .0,08lx

Elektronischer Verschluss:

⁄– 25

⁄s10000

Videoausgang: . . . . . . . . .1Vss/75Ω

IR-LEDs, Reichweite: . . . .30LEDs, 10m

Stromversorgung: . . . . . . .12 V



±10%,

400mA

Einsatztemperatur: . . . . . .−10°Cbis+55°C

Schutzart: . . . . . . . . . . . . .IP66

Abmessungen: . . . . . . . . .105 × 60mm∅

Gewicht: . . . . . . . . . . . . . .350g

Änderungen vorbehalten.

Die Anschlüsse (7, 8) und der Kabelver-

teiler (6) sind nicht wetterfest. Sie müssen

entsprechend ge schützt werden.

AHCAM-310DF

Bestellnummer 18.4210
