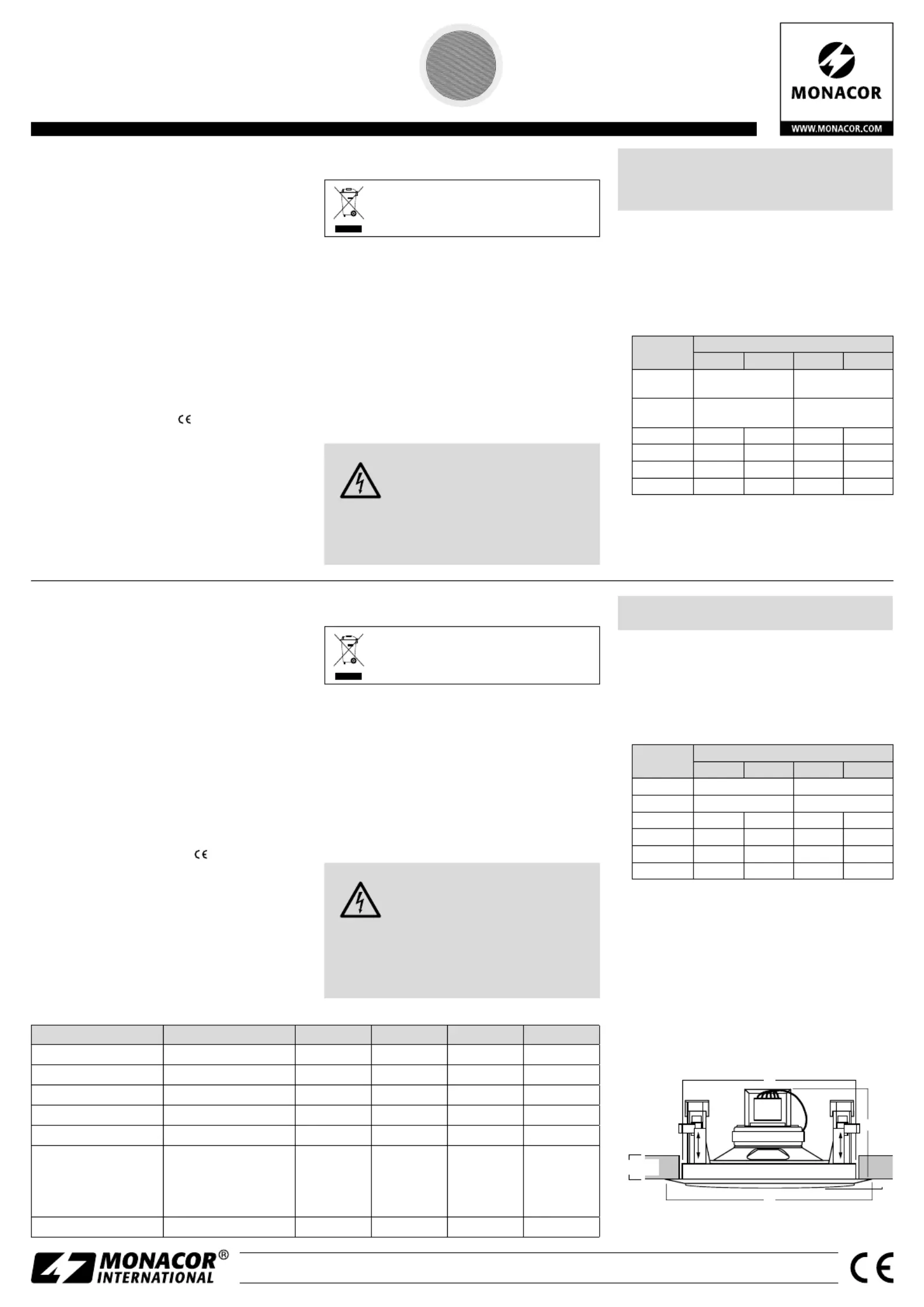

Sida 1/2

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

EDL-24 Bestell-Nr. • Order No. 0161430

EDL-25 Bestell-Nr. • Order No. 0161440

EDL-26 Bestell-Nr. • Order No. 0161450

EDL-28 Bestell-Nr. • Order No. 0161460

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

A-0973.99.03.11.2020

min.

10 mm

max. 4

0 mm

PA Ceiling Speaker

These instructions are intended for installers with

sufﬁcient knowledge of 100 V technology for PA

applications. Please read the instructions carefully

prior to installation and keep them for later ref-

erence.

1 Applications

These PA speakers are specially designed for PA applica-

tions that use 100 V technology. They can be installed

into ceilings with a thickness of 10 – 40 mm. The speaker

is made of ABS plastic. It is self-extinguishing according

to the ﬂammability standard UL 94 V-0.

2 Safety Notes

The speaker corresponds to all relevant directives of the

EU and is therefore marked with .

•

The speaker is suitable for indoor use only. Protect

it against dripping water and splash water, high air

humidity and heat (admissible ambient temperature

range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use chem-

icals or water.

•

No guarantee claims for the speaker and no liability

for any resulting personal damage or material dam-

age will be accepted if the speaker is used for other

purposes than originally intended, if it is not correctly

installed or connected, or if it is over loaded.

If the speaker is to be put out of operation

deﬁnitely, dispose of the speaker in accord-

ance with local regulations.

3 Installation

1) Saw a cutout of the appropriate size into the ceiling

(see speciﬁcations).

2) Make the electrical connection (chapter 4).

3) Use the hook supplied to remove the protective grille.

4) Insert the speaker into the ceiling, then tighten the

four mounting screws to fasten the speaker. Insert

the protective grille again.

4 Electrical Connection

WARNING

During operation, there is a hazard of

contact with a voltage of up to 100 V at

the connection cable. Installation must

be made by skilled personnel only.

Always insulate the connection wires that are not used.

During operation, there is a hazard of contact with

dangerous voltage at these wires.

Observe the load of the PA ampliﬁer by the speakers.

An overload may damage the ampliﬁer! The total

power of all speakers connected must not exceed the

ampliﬁer power.

1) In case the PA system is switched on, ﬁrst switch it

off completely!

2) -Connect the speaker via the transformer input: Con

nect the white core (EDL-24 / -25) or the black core

(EDL-26 / -28) and one of the other coloured cores

corresponding to the desired power rating to the

output of the PA ampliﬁer.

Core

Colour

Power Rating

EDL-24 EDL-25 EDL-26 EDL-28

white common connection —

black — common connection

orange

1.5 W 1.5 W 2.5 W 2.5 W

brown 3 W 3 W 10 W 10 W

yellow 6 W 6 W 1.25 W 1.25 W

red — — 5 W 5 W

3) When connecting multiple speakers, make sure that

all speakers have the same polarity (e. g. white or

black core = negative pole).

Subject to technical modiﬁcation.

ELA-Deckenlautsprecher

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungstech-

nik. Bitte lesen Sie die Anleitung vor der Installation

gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese ELA-Lautsprecher sind speziell für den Einsatz in

ELA-Anlagen konzipiert, die mit 100-V-Technik arbeiten.

Sie lassen sich in Decken mit einer Stärke von 10 – 40 mm

einbauen. Das Gehäuse besteht aus ABS-Kunststoff

und ist entsprechend der Brennbarkeitsklasse UL 94 V-0

selbstlöschend.

2 Sicherheitshinweise

Der Lautsprecher entspricht allen relevanten Richt linien

der EU und trägt deshalb das -Zeichen.

•

Der Lautsprecher ist nur zur Verwendung im Innen-

bereich geeignet. Schützen Sie ihn vor Tropf- und

Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu-

lässiger Einsatztemperaturbereich 0 – 40 °C).

•

Verwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, auf keinen Fall Chemikalien oder Wasser.

•

Wird der Lautsprecher zweckentfremdet, nicht fachge-

recht montiert, falsch angeschlossen oder überlastet,

kann keine Haftung für daraus resultierende Sach-

oder Personenschäden und keine Garantie für den

Lautsprecher übernommen werden.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, entsorgen Sie

ihn gemäß den örtlichen Vor schriften.

3 Montage

1) In die Decke ein entsprechend großes Loch sägen

(siehe technische Daten).

2) Den elektrischen Anschluss herstellen (Kapitel 4).

3) Zur Montage mit Hilfe des beiliegenden Hakens das

Schutzgitter herausziehen.

4) Den Lautsprecher in die Decke einsetzen und durch

Anziehen der vier Montageschrauben das Lautspre-

chergehäuse festklemmen. Das Schutzgitter wieder

einsetzen.

4 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefährliche

Spannung bis 100 V an der Anschlusslei-

tung an. Die Installation darf nur durch

Fachpersonal erfolgen.

Isolieren Sie unbedingt die nichtbenutzten Anschluss-

drähte. An ihnen liegt berührungsgefährliche Span-

nung an.

Achten Sie auf die Belastung des ELA-Verstärkers durch

die Lautsprecher. Eine Überlastung kann den Verstär-

ker. beschädigen! Die Summe der Leistungen aller an-

geschlossenen Lautsprecher darf die Verstärkerleistung

nicht überschreiten.

1) Falls die ELA-Anlage eingeschaltet ist, diese zuerst

komplett ausschalten!

2) Den Lautsprecher über den Transformatoreingang

anschließen: Die weiße Ader (EDL-24 / -25) bzw. die

schwarze Ader (EDL-26 / -28) und eine der anderen

farbigen Adern, die der gewünschten Nennbelastung

durch den Lautsprecher entspricht, mit dem Ausgang

des ELA-Verstärkers verbinden.

Aderfarbe

Nennbelastung

EDL-24 EDL-25 EDL-26 EDL-28

weiß

gemeinsamer

Anschluss

—

schwarz —

gemeinsamer

Anschluss

orange

1,5 W 1,5 W 2,5 W 2,5 W

braun 3 W 3 W 10 W 10 W

gelb 6 W 6 W 1,25 W 1,25 W

rot — — 5 W 5 W

3) Beim Anschluss von mehreren Lautsprechern darauf

achten, dass die Lautsprecher alle gleich gepolt wer-

den (z. B. weiße bzw. schwarze Ader = Minuspol).

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations EDL-24 EDL-25 EDL-26 EDL-28

Frequenzbereich Frequency range

100 – 14 000 Hz 100 – 14 000 Hz 80 – 14 000 Hz 60 – 14 000 Hz

Lautsprechergröße Speaker size 10 cm (4”) 13 cm (5”) 16 cm (6”) 20 cm (8”)

Nennbelastbarkeit Power rating 6 / 3 / 1,5 W 6 / 3 / 1,5 W 10 / 5 / 2,5 / 1,25 W 10 / 5 / 2,5 / 1,25 W

Kennschalldruck SPL 87 dB (1 W / 1 m) 87 dB (1 W / 1 m) 86 dB (1 W / 1 m) 91 dB (1 W / 1 m)

Max. Nennschalldruck Max. SPL 94 dB 94 dB 95 dB 100 dB

Abmessungen (siehe Abb.)

Dimensions (see ﬁg.)

⌀

170 mm

⌀ 141 mm

60 mm

10 mm

⌀ 205 mm

⌀ 165 mm

60 mm

10 mm

⌀ 230 mm

⌀ 193 mm

75 mm

10 mm

⌀ 275 mm

⌀ 240 mm

75 mm

15 mm

Gewicht Weight 630 g 725 g 920 g 1,2 kg

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	EDL-28
Vikt:	1200 g
Modell:	I vägg/å vägg / I tak högtalare
Ljudutgångskanaler:	1.0 kanaler
Känslighet:	91 dB
Produktens färg:	Vit
Uteffekt (RMS):	10 W
Produktstorlek (BxDxH):	275 x 275 x 90 mm
Temperatur vid drift:	0 - 40 ° C
Frekvensområde:	60 - 14000 hz
