ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-2098.99.01.04.2021

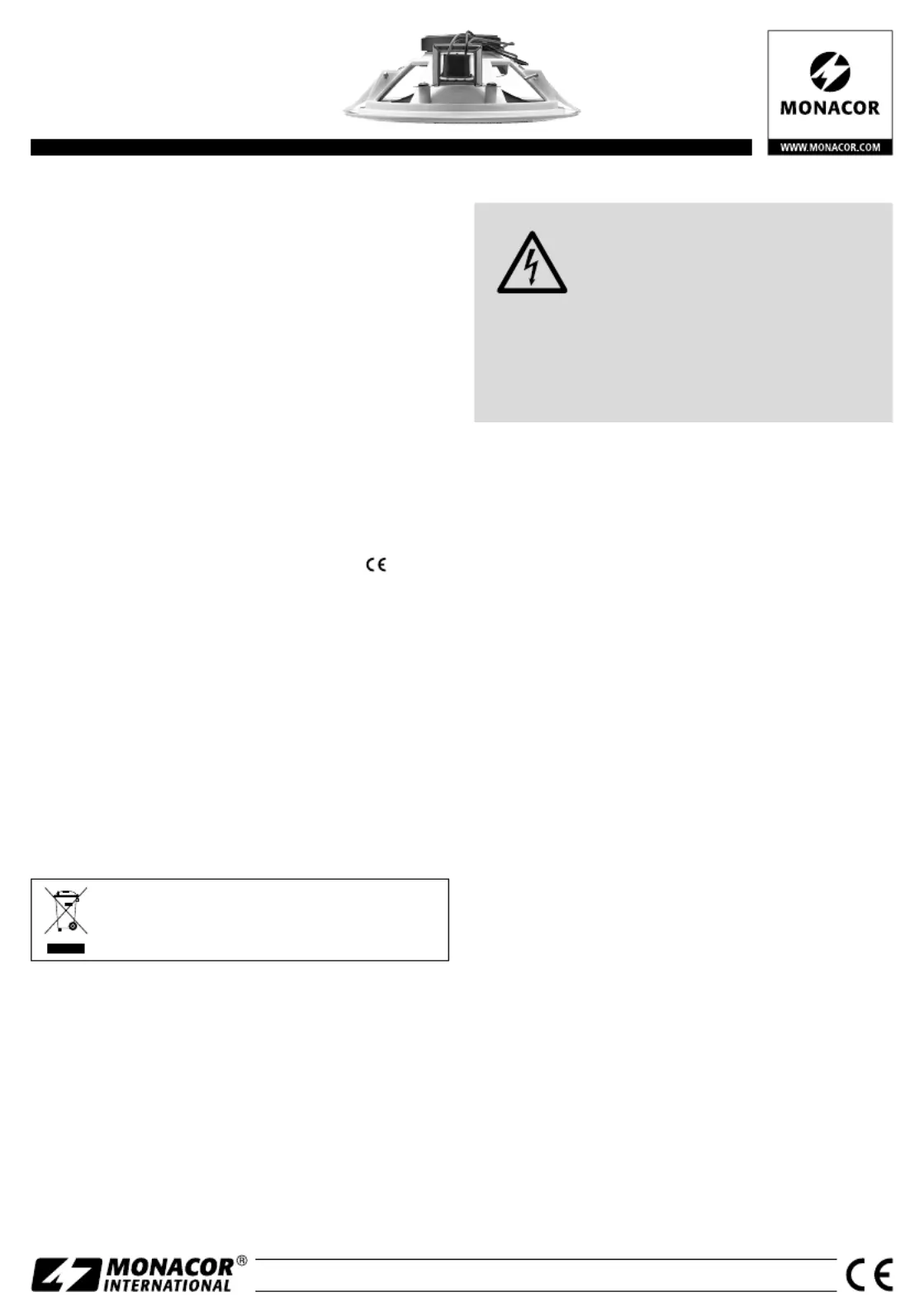

EDL- 6
Bestell-Nr. 1000263
Deutsch
ELA-Deckenlautsprecher
Diese Anleitung richtet sich an Installateure
mit Fachkenntnissen in der 100-V-Beschal-
lungstechnik. Bitte lesen Sie die Anleitung vor
der Installation gründlich durch und heben Sie
sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieser Lautsprecher ist speziell für den Einsatz in
ELA-Anlagen konzipiert. Er ist mit einem Übertra-
ger für den Betrieb in 100-V-Anlagen ausgestattet.
2 Sicherheitshinweise
Der Lautsprecher entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
•
Verwenden Sie den Lautsprecher nur im In-
nenbereich. Schützen Sie ihn von Tropf- und
Spritzwasser sowie vor hoher Luftfeuchtigkeit.
Der zulässige Einsatztemperaturbereich beträgt
0 – 40 °C.
•
Verwenden Sie zum Reinigen nur ein trockenes,
weiches Tuch, niemals Wasser oder Chemika-
lien.
•
Wird der Lautsprecher zweckentfremdet, nicht
fachgerecht montiert, falsch angeschlossen
oder überlastet, kann keine Haftung für daraus
resultierende Sach- oder Personenschäden und
keine Garantie für den Lautsprecher übernom-
men werden.
Soll der Lautsprecher endgültig aus dem
Betrieb genommen werden, entsorgen
Sie ihn gemäß den örtlichen Vorschriften.
3 Montage
1) In die Decke ein entsprechend großes Loch
sägen (⌀
170 mm).
2) Den elektrischen Anschluss herstellen (Kapitel 4).
3) Die beiden Klemmarme nach oben klappen.
4) Den Lautsprecher in die Deckenöffnung einfüh-
ren, bis die Klemmarme den Lautsprecher an
der Decke festklemmen.
4 Elektrischer Anschluss
WARNUNG Im Betrieb liegt berührungsgefähr-
liche Spannung bis 100 V an der
Lautsprecherleitung an. Die Instal-
lation darf nur durch Fachpersonal
erfolgen.
Achten Sie auf die Belastung des ELA-Verstärkers
durch die Lautsprecher. Eine Überlastung kann
den Verstärker beschädigen! Die Summe der Leis-
tungen aller angeschlossenen Lautsprecher darf
die Verstärkerleistung nicht überschreiten.
1) -Falls die ELA-Anlage eingeschaltet ist, diese zu
erst komplett ausschalten!
2) Den Lautsprecher über die Schraubklemmen
anschließen (schwarze Ader = Minuspol).
3) Beim Anschluss von mehreren Lautsprechern
darauf achten, dass die Lautsprecher alle gleich
gepolt werden und dass der ELA-Verstärker
nicht überlastet wird.
5 Technische Daten
Nennbelastbarkeit: . . . . 8 W
Frequenzbereich: . . . . . 90 – 18 000 Hz
Kennschalldruck: . . . . . . 90 dB (1 W/1 m)
Max. Nennschalldruck: . 99 dB
Abstrahlwinkel: . . . . . . . 90°
Schwingspule:
. . . . . . . . ⌀20 mm
Einsatztemperatur: . . . . 0 – 40 °C
Außendurchmesser: . . . 193 mm
Einbauöffnung: . . . . . . . ⌀170 mm
Einbautiefe: . . . . . . . . . 65 mm
Gesamttiefe: . . . . . . . . . 72 mm
Gewicht: . . . . . . . . . . . . 492 g
Änderungen vorbehalten.
