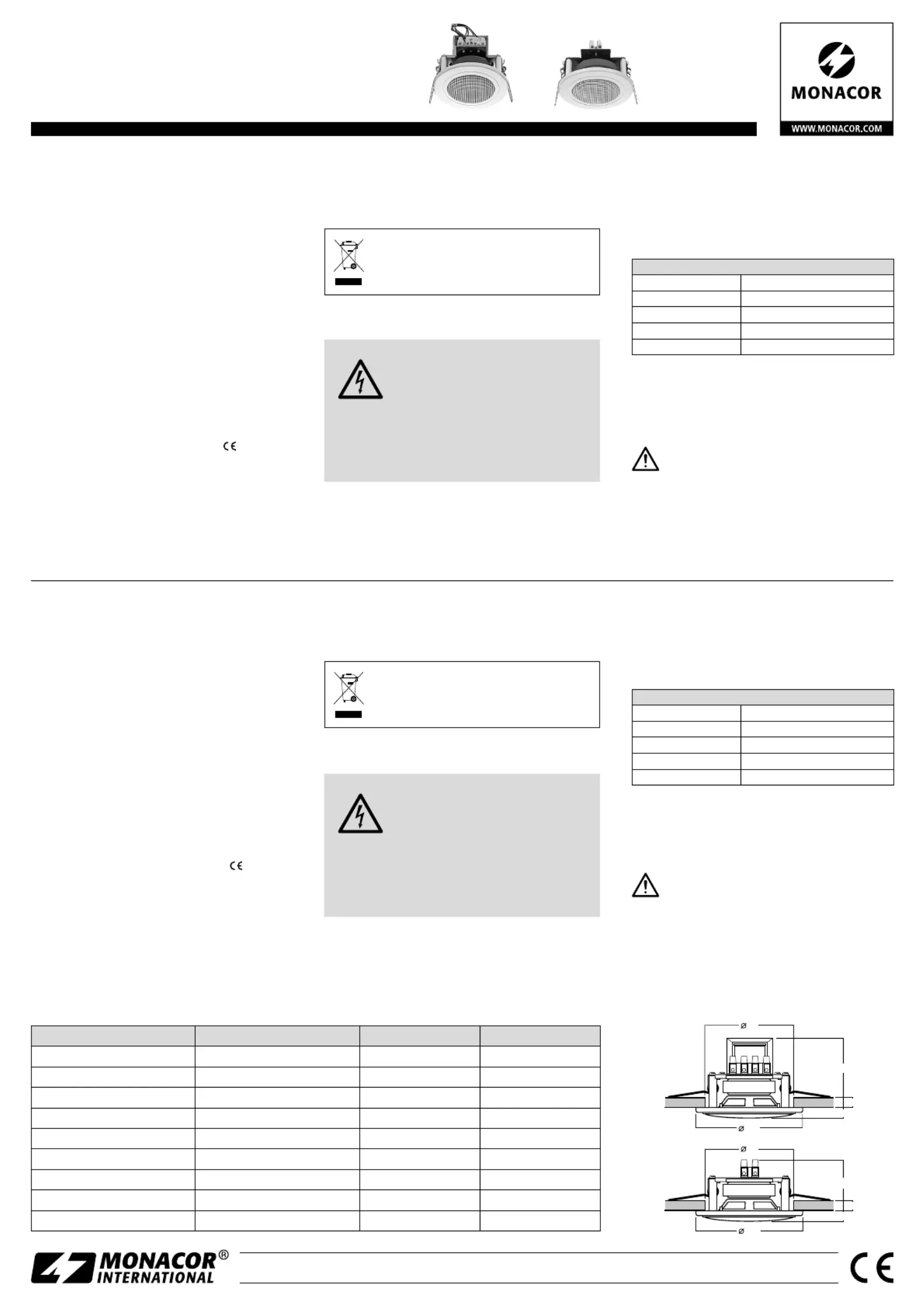

Sida 1/2

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

EDL-82/WS Bestell-Nr. • Order No. 16.1490

SPE-82/WS Bestell-Nr. • Order No. 16.1540

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

A-0794.99.06.08.2019

14 max.

100

14 max.

100

EDL-82 / WS

SPE-82 / WS

Flush-Mount Ceiling Speaker

These instructions are intended for installers

with speciﬁc knowledge in 100 V technology

for PA applications. Please read the instructions

carefully prior to installation and keep them for

later reference.

1 Applications

These ﬂush-mount ceiling speakers are designed

for PA applications of low power. They are suitable

for speech and background music. EDL-82 / WS is

specially designed for PA systems using 100 V tech-

nology; SPE-82 / WS is specially designed for audio

systems using 4 Ω speakers.

2 Important Notes

The speaker corresponds to all relevant directives of

the EU and is therefore marked with

•

The speaker is suitable for indoor use only. Protect

it against dripping water and splash water, high

air humidity and heat (admissible ambient tem-

perature range 0 – 40 °C).

•

For cleaning only use a dry, soft cloth; never use

chemicals or water.

•

No guarantee claims for the speaker and no liabil-

ity for any resulting personal damage or material

dam age will be accepted if the speaker is used

for other purposes than originally intended, if it

is not correctly installed or connected, or if it is

over loaded.

If the speaker is to be put out of opera-

tion deﬁnitively, take it to a local recycling

plant or a disposal which is not harmful to

the environment.

For EDL-82 / WS, make sure to observe the warning

below:

WARNING

During operation, there is a haz-

ard of contact with a dangerous

voltage of up to 100 V at the con-

nection cable. Installation must be

made by skilled personnel only.

Observe the correct power matching. The total

power of all speakers connected must not

exceed the ampliﬁer power. Incorrect power

matching will destroy the PA ampliﬁer!

3 Installation

1) Saw a cutout with a diameter of 96 mm. The

following mounting depth must be available:

EDL-82 = 98 mm; SPE-82 = 57 mm.

2) Make the connections to the audio system. For

EDL-82/WS, connect the speaker via the trans-

former input: Connect the black core and one

of the other coloured cores corresponding to the

desired power rating by the speaker to the output

of the PA ampliﬁer.

EDL-82 / WS

Core Colour Power Rating

black common connection

brown

1.5 W

red 3.0 W

orange 6.0 W

3) When connecting several speakers, make sure

that all speakers have the same polarity (e. g.

black core = negative connection).

4) Bend the mounting springs upwards up to the

stop and keep them in this position.

Attention! Risk of injury! Springs are

under tension, hold tight!

5) Insert the springs into the mounting cutout and

carefully slide the speaker into the cutout until it

is ﬂush with the ceiling.

Subject to technical modiﬁcation.

Decken-Einbaulautsprecher

Diese Anleitung richtet sich an Installateure mit

Fachkenntnissen in der 100-V-Beschallungs-

technik. Bitte lesen Sie die Anleitung vor der

Installation gründlich durch und heben Sie sie

für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Decken-Einbaulautsprecher sind für die Be-

schallung mit kleinen Leistungen konzipiert. Sie

sind für Sprache und Hintergrundmusik geeignet.

Der EDL-82 / WS ist speziell für den Einsatz in ELA-

Anlagen konzipiert, die mit 100-V-Technik arbeiten

und der SPE-82 / WS speziell für Audio-Anlagen, die

mit 4-Ω-Lautsprechern betrieben werden.

2 Wichtige Hinweise

Der Lautsprecher entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

•

Der Lautsprecher ist nur zur Verwendung im In-

nenbereich geeignet. Schützen Sie ihn vor Tropf-

und Spritzwasser, hoher Luftfeuchtigkeit und Hitze

(zu lässiger Einsatztemperaturbereich 0 – 40 °C).

•

Verwenden Sie für die Reinigung nur ein trocke-

nes, weiches Tuch, auf keinen Fall Chemikalien

oder Wasser.

•

Wird der Lautsprecher zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen oder

überlastet, kann keine Haftung für daraus resultie-

rende Sach- oder Personenschäden und keine Ga-

rantie für den Lautsprecher übernommen werden.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, übergeben

Sie ihn zur umweltgerechten Entsorgung

einem örtlichen Recyclingbetrieb.

Für den EDL-82 / WS unbedingt zusätzlich die folgen-

den Warnhinweise beachten:

WARNUNG Im Betrieb liegt berührungsgefährli-

che Spannung bis 100 V an der An-

schlussleitung an. Die Installation darf

nur durch Fachpersonal erfolgen.

Achten Sie auf eine richtige Anpassung der Leis-

tung. Die Summe der Leistungen aller angeschlos-

senen Lautsprecher darf die Verstärkerleistung

nicht überschreiten. Eine falsche Anpassung führt

zur Zerstörung des ELA-Verstärkers!

3 Installation

1) Einen Montageausschnitt mit einem Durchmesser

von 96 mm aussägen. Folgende Einbautiefe muss

verfügbar sein: EDL-82 = 98 mm; SPE-82 = 57 mm.

2) Die Anschlüsse zur Audio-Anlage herstellen. Den

Lautsprecher EDL-82 / WS über den Transforma-

toreingang anschließen: Die schwarze Ader und

eine der anderen farbigen Adern, die der ge-

wünschten Nennbelastung durch den Lautspre-

cher entspricht, mit dem Ausgang des ELA-Ver-

stärkers verbinden.

EDL-82 / WS

Aderfarbe Nennbelastung

schwarz gemeinsamer Anschluss

braun

1,5 W

rot 3,0 W

orange 6,0 W

3) Beim Anschluss von mehreren Lautsprechern

darauf achten, dass die Lautsprecher alle gleich

gepolt werden (z. B. schwarze Ader = Minuspol).

4) Die Montagefedern nach oben bis zum Anschlag

biegen und in dieser Position festhalten.

Achtung, Verletzungsgefahr – die ge-

spannten Federn gut festhalten!

5) Die Federn in den Montageausschnitt einsetzen,

und den Lautsprecher vorsichtig in den Aus-

schnitt gleiten lassen, bis er bündig anliegt.

Änderungen vorbehalten.

DeutschEnglish

Technische Daten Speciﬁcations EDL-82/WS SPE-82/WS

Nennbelastbarkeit Power rating

6 / 3 / 1,5 W 6 W

Maximale Belastbarkeit Maximum load — 12 W

Kennschalldruck (1 W/1 m) SPL (1 W/1 m) 86 dB 87 dB

Impedanz Impedance — 4 Ω

Resonanzfrequenz Resonant frequency — 200 Hz

Frequenzbereich Frequency range 200 – 20 000 Hz f3 – 20 000 Hz

Einbauöffnung Mounting cutout ⌀ ⌀ 96 mm 96 mm

Einbautiefe Mounting depth 98 mm 57 mm

Gewicht Weight 635 g 340 g

Produktspecifikationer

Varumärke:	Monacor
Kategori:	högtalare
Modell:	EDL-82/WS
Vikt:	635 g
Djup:	93 mm
Höjd:	110 mm
Förpackningens bredd:	110 mm
Lämplig för utomhusbruk:	Nej
Högtalarplacering:	Ceiling-monterbar
Ljudtrycksnivå (max):	86 dB
Produktens färg:	Vit
Låddjup:	115 mm
Vikt inkl. förpackning:	696 g
Antal per förpackning:	1 styck
Uteffekt (RMS):	6 W
Temperatur vid drift:	0 - 40 ° C
Material, hölje:	Akrylnitrilbutadienstyren (ABS)
Frekvensområde:	200 - 20000 hz
Monteringsdjup:	98 mm
Högtalargaller, material:	Metall
Monteringshål diameter:	96 mm
