ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ESP-134/ WS

Bestell-Nr. • Order No. 1000264

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Copyright

©

by MONACOR INTERNATIONAL. All rights reserved.

A-2096.99.01.03.2021

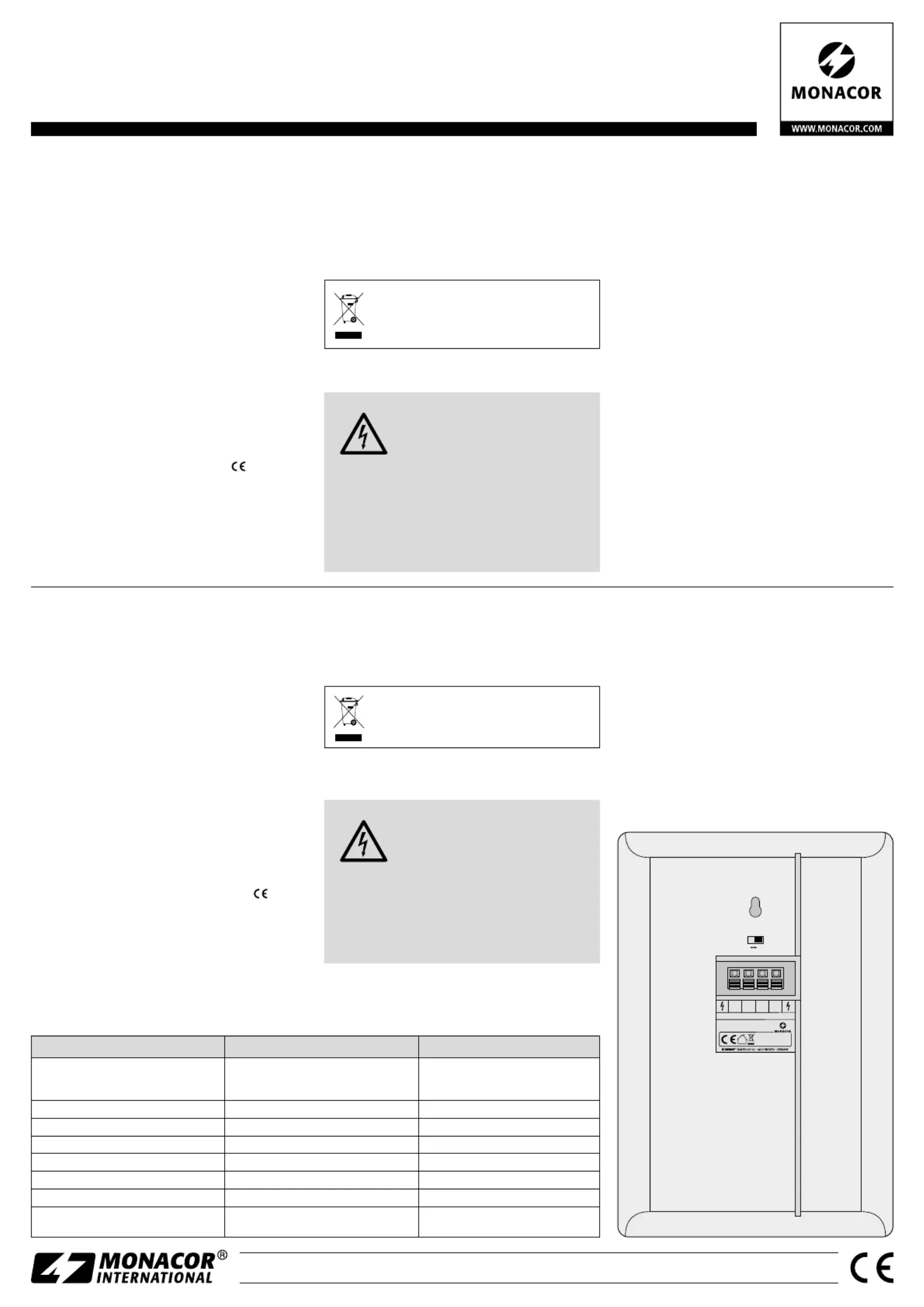

ESP-134/WS

Best.-Nr. 100264

PA WALL SPEAKER

COM4Ω3W6W

100

V AUDIO

4Ω1V00

PA Wall Speaker

These instructions are intended for installers

with specific knowledge in sound reproduc-

tion using 100 V technology. Please read the

instructions carefully prior to installation and

keep them for later reference.

1 Applications

This flat wall speaker is specially designed for PA

systems. It is suited both for systems using 100 V

technology and for connection to a low-imped-

ance amplifier output (4 Ω mode). The 2-way

design (neodymium bass-midrange speaker and

dome tweeter) ensures a particularly good sound

reproduction.

2 Safety Notes

The speaker corresponds to all relevant directives

of the EU and is therefore marked with .

•

The speaker is suitable for indoor use only. Pro-

tect it against dripping water, splash water and

high air humidity. The admissible ambient tem-

perature range is 0 – 40 °C.

•

For cleaning the speaker only use a dry, soft

cloth; never use chemicals or water.

•

No guarantee claims for the speaker and no lia-

bility for any resulting personal damage or ma-

terial damage will be accepted if the speaker

is used for other purposes than originally in-

tended, if it is not correctly installed or con-

nected, or if it is overloaded.

If the speaker is to be put out of opera-

tion definitely, dispose of the speaker in

accordance with local regulations.

3 Installation

WARNINGDuring operation in 100 V systems,

there is a hazard of contact with a

dangerous voltage of up to 100 V

at the speaker cable. Installation

must be carried out by skilled per-

sonnel only.

Avoid overload of the amplifier: In a 100 V sys-

tem, the total power of all speakers connected

must not exceed the amplifier power. Overload

may damage the amplifier!

Switch off the speaker first so that the speaker

cable will not carry any voltage. Then connect the

speaker and find a suitable place to install it.

–For 100 V operation, connect the speaker to the

PA amplifier via the terminals COM and 3 W or

6 W (corresponding to the rated load desired).

Set the switch 4 Ω  100 V to the position 100 V.

–For operation at a low-impedance amplifier

output, connect the speaker via the terminals

COM and 4 Ω. Set the switch 4 Ω  100 V to

the position 4 Ω.

When connecting several speakers, make sure

that the polarity is the same for all speakers (e. g.

black terminal for the negative connection).

Subject to technical modification.

ELA-Wandlautsprecher

Diese Anleitung richtet sich an Installateure

mit Fachkenntnissen in der 100-V-Beschal-

lungstechnik. Bitte lesen Sie die Anleitung

vor der Installation gründlich durch und

heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser flache Wandlautsprecher ist speziell für den

Einsatz in ELA-Anlagen konzipiert. Er eignet sich

sowohl für Anlagen, die mit 100-V-Technik arbei-

ten als auch für den Anschluss an einen nieder-

ohmigen Verstärkerausgang (4-Ω-Betrieb). Durch

die 2-Wege-Ausführung (Neodym-Tief mittel töner

und Kalottenhochtöner) wird eine besonders gute

Klangwiedergabe erreicht.

2 Sicherheitshinweise

Der Lautsprecher entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

•

Verwenden Sie den Lautsprecher nur im Innen-

bereich und schützen Sie ihn vor Tropf- und

Spritzwasser sowie vor hoher Luftfeuchtigkeit.

Der zulässige Einsatztemperaturbereich beträgt

0 – 40 °C.

•

Säubern Sie den Lautsprecher nur mit einem

trockenen, weichen Tuch, niemals mit Wasser

oder Chemikalien.

•

Wird der Lautsprecher zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen

oder überlastet, kann keine Haftung für daraus

resultierende Sach- oder Personenschäden und

keine Garantie für den Lautsprecher übernom-

men werden.

Soll der Lautsprecher endgültig aus dem

Betrieb genommen werden, entsor-

gen Sie ihn gemäß den örtlichen Vor-

schriften.

3 Installation

WARNUNGBeim Betrieb in 100-V-Anlagen

liegt berührungsgefährliche Span-

nung bis 100 V an der Lautspre-

cherleitung an. Die Installation darf

nur durch Fachpersonal erfolgen.

Achten Sie darauf, den Verstärker nicht zu über-

lasten: In einer 100-V-Anlage darf die Summe

der Leistungen aller angeschlossenen Lautspre-

cher die Verstärkerleistung nicht überschrei-

ten. Eine Überlastung kann den Verstärker be-

schädigen!

Zuerst den Verstärker ausschalten, damit die

Lautsprecherleitung spannungsfrei ist, dann den

Lautsprecher anschließen und fachgerecht an ge-

eigneter Stelle aufhängen.

–Für den 100-V-Betrieb den Lautsprecher über

die Klemmen COM und 3 W oder 6 W (entspre-

chenden der gewünschten Nennbelastung) an

den ELA-Verstärker anschließen. Den Schiebe-

schalter 4 Ω  100 V in die Position 100 V stel-

len.

–Für den Betrieb an einem niederohmigen Ver-

stärkerausgang den Lautsprecher über die

Klemmen COM und 4 Ω anschließen. Den

Schiebeschalter 4 Ω  100 V in die Position 4 Ω

stellen.

Beim Anschluss von mehreren Lautsprechern

darauf achten, dass die Lautsprecher alle gleich

gepolt werden (z. B. schwarze Klemme für den

Minus anschluss).

Änderungen vorbehalten.

DeutschEnglish

Technische DatenSpecificationsESP-134 / WS

Nennbelastbarkeit

100-V-Betrieb

4-Ω-Betrieb

Power rating

100 V mode

4 Ω mode

6 W / 3 W

20 W

FrequenzbereichFrequency range80 – 18 000 Hz

KennschalldruckSensitivity91 dB (1 W /1 m)

Max. NennschalldruckMax. SPL104 dB

Abstrahlwinkel horizontal / vertikalRadiation angle, horizontal / vertical100°/ 60°

EinsatztemperaturAmbient temperature0 – 40 °C

Abmessungen (B × H × T), GewichtDimensions (W × H × D), weight185 × 275 × 38 mm, 1,2 kg

AnschlussConnection

Klemmanschlüsse

spring-loaded terminals
