ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
A-0206.99.03.10.2020
IT-110 Bestell-Nr. • Order No. 0161690
IT-115 Bestell-Nr. • Order No. 0161700
IT-130 Bestell-Nr. • Order No. 0161710

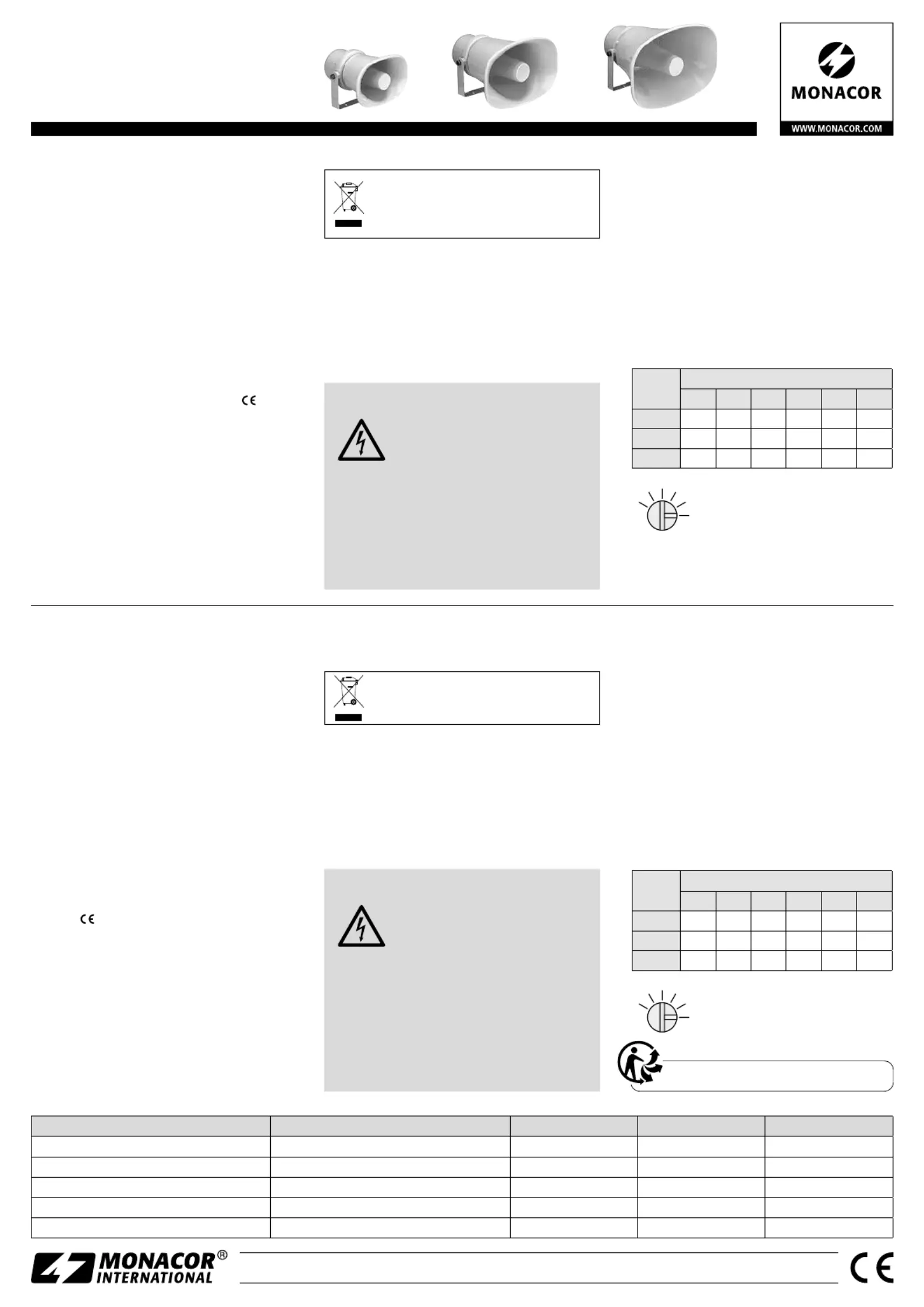

PA Horn Speaker
These instructions are intended for installers
with sufficient knowledge of 100 V technol-
ogy for PA applications. Please read the in-
structions carefully prior to installation and
keep them for later reference.
1 Applications
This speaker has especially been designed for PA
systems that work with 100 V technology. Due to
the weatherproof housing (IP 66), it is also suita-
ble for out door applications.
2 Important Notes
The speaker corresponds to all relevant directives
of the EU and is therefore marked with .
•
Protect the speaker against excessive temper-
atures (admissible ambient temperature range
−20 °C to +50 °C).
•
For cleaning, only use a soft cloth, dry or slightly
wet; never use chemicals or aggressive deter-
gents.
•
No guarantee claims for the speaker and no lia-
bility for any resulting personal damage or ma-
terial damage will be accepted if the speaker
is used for other purposes than originally in-
tended, if it is not mounted in an expert way,
not correctly connected, or if it is overloaded.
If the speaker is to be put out of opera-
tion definitely, dispose of the speaker in
accordance with local regulations.
3 Installation
Tightly screw the speaker with the mounting
bracket at a suitable place. To adjust the speaker,
release the locking nuts of the bracket, move the
speaker accord ingly, and retighten the nuts.
4 Electrical Connection
WARNING During operation, there is a hazard
of contact with a voltage of up to
100 V at the speaker cable. Installa-
tion must be made by skilled person-
nel only.
The connection must be weatherproof for out-
door installations.
Observe the load of the PA amplifier by the
speakers. An overload may damage the ampli-
fier! The total power of all speakers connected
must not exceed the amplifier power.
1) If the PA system is switched on, first switch it
off completely before connecting it!
2) Connect the 100 V audio line of the PA ampli-
fier to the white and black cores of the speaker
line. Connect the green-yellow core to the pro-
tective conductor.
When connecting multiple speakers, make
sure that all speakers have the same polarity
(e. g. black core = negative pole).
3) Adjust the desired nominal load by the speaker
with the rotary switch on the rear side. Use a
screwdriver to turn the switch into the corre-
sponding position:
Model
Switch Position
123456
IT-110 10 W 5 W 3 W 1
W
— —
IT-115
15 W 10 W 5 W 3 W
1
W
—
IT-130 30 W 15 W 10 W 5 W
3 W
1
W
1
2
3
4
5
6
Switch in position 1
Subject to technical modification.

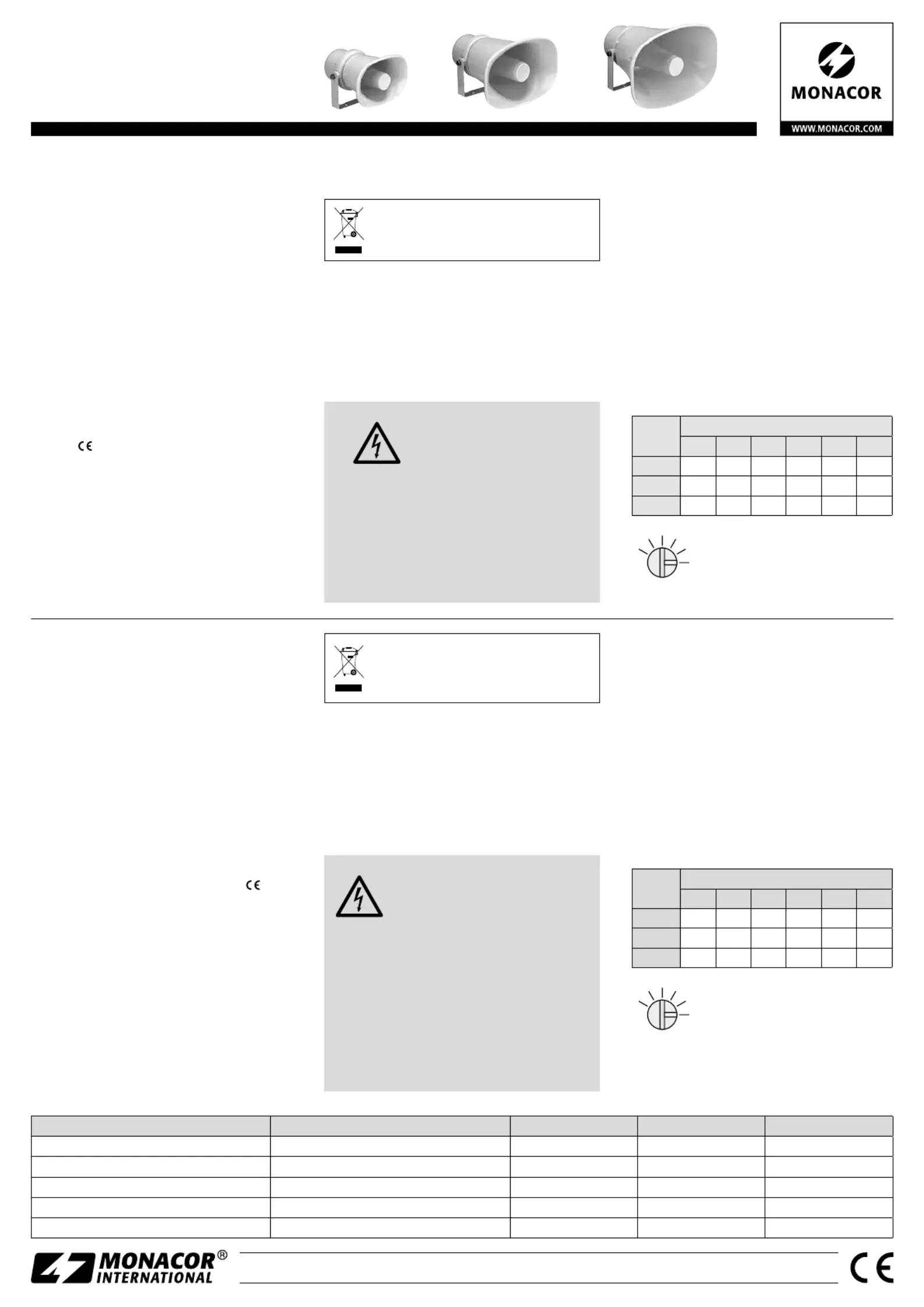

ELA-Druckkammerlautsprecher
Diese Anleitung richtet sich an Installa-
teure mit Fachkenntnissen in der 100-V- Be-
schallungstechnik. Bitte lesen Sie die Anlei-
tung vor der Installation gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieser Lautsprecher ist speziell für den Einsatz in
ELA-Anlagen konzipiert, die mit 100-V-Technik ar-
beiten. Durch das wetterfeste Gehäuse (IP 66) ist
er auch für den Außenbereich geeignet.
2 Wichtige Hinweise
Der Lautsprecher entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
•
Schützen Sie den Lautsprecher vor großer Hitze
und Kälte (zulässiger Einsatztemperaturbereich
−20 °C bis +50 °C).
•
Verwenden Sie für die Reinigung nur ein tro-
ckenes oder angefeuchtetes, weiches Tuch,
auf keinen Fall Chemikalien oder scharfe Rei-
nigungsmittel.
•
Wird der Lautsprecher zweckentfremdet, nicht
fachgerecht montiert, falsch angeschlossen
oder überlastet, kann keine Haftung für daraus
resultierende Sach- oder Personenschäden und
keine Garantie für den Lautsprecher übernom-
men werden.
Soll der Lautsprecher endgültig aus dem
Betrieb genommen werden, entsorgen
Sie ihn gemäß den örtlichen Vorschriften.
3 Montage
Den Lautsprecher mit dem Montagebügel an ge-
eigneter Stelle festschrauben. Zum Ausrichten die
Feststellmuttern des Bügels lösen, den Lautspre-
cher entsprechend schwenken und die Muttern
wieder fest anziehen.
4 Elektrischer Anschluss
WARNUNG Im Betrieb liegt berührungsgefährli-
che Spannung bis 100 V an der An-
schlussleitung an. Die Installation darf
nur durch Fachpersonal erfolgen.
Bei einer Außenmontage muss der Anschluss
wetterfest ausgeführt werden.
Achten Sie auf die Belastung des ELA-Verstärkers
durch die Lautsprecher. Eine Überlastung kann
den Verstärker beschädigen! Die Summe der
Leistungen aller angeschlossenen Lautsprecher
darf die Verstärkerleistung nicht überschreiten.
1) -Falls die ELA-Anlage eingeschaltet ist, diese zu
erst komplett ausschalten!
2) Die 100-V-Audioleitung vom ELA-Verstärker an
die weiße und schwarze Ader der Lautsprecher-
leitung anschließen. Die grüngelbe Ader an den
Schutzleiter anschließen.
Beim Anschluss von mehreren Lautspre-
chern darauf achten, dass die Lautsprecher
alle gleich gepolt werden (z. B schwarze Ader
= Minuspol).
3) Die gewünschte Nennbelastung durch den
Lautsprecher mit dem Drehschalter auf der
Rückseite einstellen. Mithilfe eines Schrau-
bendrehers den Schalter in die entsprechende
Position drehen:
Modell
Schalterposition
123456
IT-110 10 W 5 W 3 W 1
W
— —
IT-115
15 W 10 W 5 W 3 W
1
W
—
IT-130 30 W 15 W 10 W 5 W
3 W
1
W
1
2
3
4
5
6
Schalter in Position 1
Änderungen vorbehalten.
DeutschEnglish
Technische Daten Specifications IT-110 IT-115 IT-130
Nennbelastbarkeit Power rating 10 / 5 / 3 / 1 W 15 / 10 / 5 / 3 / 1 W 30 / 15 / 10 / 5 / 3 / 1 W
Frequenzbereich Frequency range 315 – 12 500 Hz 280 – 12 500 Hz 250 – 16 000 Hz
Mittlerer Schalldruck (1 W / 1 m) SPL (1 W / 1 m) 105 dB 108 dB 109 dB
Abmessungen (ohne Montagebügel) Dimensions w /o mounting bracket 175 × 130 × 185 mm 225 × 160 × 235 mm 290 × 215 × 260 mm
Gewicht Weight 1,1 kg 1,3 kg 1,6 kg
