Sida 1/2

PSU

SATA

FAN 3

FAN 2

FAN 1

LED 1

LED 2

POWER/USB

USB

ACCESSORY BOX

CAJA DE ACCESORIOS

BOITE D'ACCESSOIRES

ZUBEHÖRSET

КОРОБКА С ПРИНАДЛЕЖНОСТЯМИ

SCATOLA DEGLI ACCESSORI

CAIXA DE ACESSÓRIOS

악세사리 박스

部品箱（説明書入り）

配件盒

零件盒

Hexagon screw 6-32 x 6mm

Screw 6-32 x 5mm

Screw M3 x 5mm

Screw KB5 x 10mm

Standoff wrench

Cable tie

GPU stand

Breakout Cable

3.5mm Headset Audio Jack splitter

Power supply installation

Motherboard installation, 3.5 hard drive installation

2.5 hard drive installation

Fan installation

Motherboard installation

Cable management

GPU installation

For Non-Intel Standard F_Panel Header Use

Convert single 3.5mm 4 poles audio port to two 3.5mm 3 poles audio ports

Vis hexagonale 6-32 x 6 mm

Vis 6-32 x 5 mm

Vis M3 x 5 mm

Vis KB5 x 10 mm

Clé pour entretoise

Attache-câble

Support du GPU

Câble multi connexions

Répartiteur audio jack 3,5 mm pour casque

Installation de l'alimentation électrique

Installation de la carte mère, installation du disque dur 3,5’’

Installation du disque dur 2,5’’

Installation du ventilateur

Installation de la carte mère

Gestion du câblage

Installation du GPU

Pour le connecteur Front Panel de cartes mères non-intel

Convertissez un seul port audio 3,5 mm à 4 pôles en deux ports audio 3,5 mm à 3 pôles

Винт шестигранный 6-32 х 6 мм

Винт 6-32 х 5 мм

Винт M3 х 5 мм

Винт КВ5 х 10 мм

Гаечный ключ

Кабельный хомут:

Подставка для графического процессора

Кабель-разветвитель

Разъем 3,5 мм для наушников

Установка источника питания

Установка материнской платы, установка жесткого диска 3,5''

Установка жесткого диска 2,5''

Установка вентилятора

Установка материнской платы

Организация кабельных систем

Установка графического процессора

Для подключения фронтальной панели к материнским платам с разъёмами

не-Intel стандарта

Преобразование одного 3,5-мм 4-полюсного аудиопорта в два 3,5-мм 3-полюсных аудиопорта

육각나사 6-32 x 6mm

나사 6-32 x 5mm

나사 M3 x 5mm

나사 KB5 x 10mm

스탠드오프 렌치

케이블 타이

GPU 스탠드

브레이크아웃 케이블

3.5mm 헤드셋 오디오 잭 스플리터

전원공급장치 설치

마더보드 설치, 3.5 하드 드라이브 설치

2.5 하드 드라이브 설치

팬 설치

마더보드 설치

케이블 정리

GPU 설치

비 인텔 표준 메인보드 F-패널(전면 패널) 헤더 용

단일 3.5mm 4 극 오디오 포트를 2 개의 3.5mm 3 극 오디오 포트로 변환

6角ネジ6-32x6mm

ネジ6-32x5mm

ネジM3x5mm

ネジKB5x10mm

スタンドオフレンチ

ケーブルタイ

GPUスタンド

ブレークアウトケーブル

3.5mmヘッドセットオーディオジャックスプリッタ

電源装着用

マザーボード装着、3.5HDD装着用

2.5HDD装着

ファン装着用

マザーボード装着用

ケーブル整理用

GPU取り付け

MBのF-PanelヘッダがIntel標準ではない場合

単一の3.5mm4極オーディオポートを2つの3.5mm3極オーディオポートに変換

六角螺丝 6-32 x 6mm

螺丝 6-32 x 5mm

螺丝 M3 x 5mm

螺丝 KB5 x 10mm

脚柱套筒板手

束线带

GPU 支架

分接线

3.5mm耳机音频孔分配器

安装电源

3.5 硬盘安装, 主板安装

2.5 硬盘安装

安装风扇

主板安裝

线缆管理

GPU 安装

用于非英特尔标准主板前版接口

将单个3.5mm 4极音频端口转换为两个3.5mm 3极音频端口

六角螺絲 6-32 x 6mm

螺絲 6-32 x 5mm

螺絲 M3 x 5mm

螺絲 KB5 x 10mm

腳柱套筒板手

束線帶

GPU 底座

分接線

3.5mm 耳機音源孔分接線

安裝電源

3.5 硬碟安装, 主機板安装

2.5 硬碟安装

安裝風扇

主板安裝

線纜管理

GPU 安裝

用於非英特爾標準主板前版接頭

將單個3.5mm 4極音源孔轉換為兩個3.5mm 3極音源孔

Sechskantschraube 6 – 32 x 6 mm

Schraube 6 – 32 x 5 mm

Schraube M3 x 5 mm

Schraube KB5 x 10 mm

Abstandhalter-Schlüssel

Kabelbinder

GPU-Ständer

Kabelpeitsche

3,5 mm Kopfhörer-Audio-Splitter

Netzteilinstallation

Motherboard-Installation, 3,5-Zoll-Festplatteninstallation

2,5-Zoll-Festplatteninstallation

Lüfterinstallation

Motherboard-Installation

Kabelverwaltung

GPU-Installation

Front Panel Header für alle gängigen nicht-Intel Mainboards

Wandeln Sie einen einzelnen 3,5-mm-4-Pol-Audioport in zwei 3,5-mm-3-Pol-Audioports um

Vite esagonale 6-32 x 6 mm

Vite 6-32 x 5 mm

Vite M3 x 5 mm

Vite KB5 x 10 mm

Chiave per distanziatori

Fascetta per cavi

Supporto GPU

Cavo multiconnessione

Splitter per jack audio da 3,5 mm

Installazione dell’alimentatore

Installazione della scheda madre, installazione HDD 3.5”

Installazione HDD 2.5”

Installazione della ventola

Installazione della scheda madre

Gestione dei cavi

Installazione della GPU

Connettore F-Panel per Mainboard non Intel

Converti singola porta audio da 3,5 mm a 4 poli in due porte audio da 3,5 mm a 3 poli

Parafusos hexagonal 6-32 x 6 mm

Parafusos 6-32 x 5 mm

Parafusos M3 x 5 mm

Parafusos KB5 x 10 mm

Chave para separador

Braçadeira para cabos

Suporte da GPU

Cabo divisor

Divisor de jack de áudio de 3,5 mm

instalação da fonte de alimentação

instalação da placa principal, instalação da unidade de 3,5"

instalação da unidade de 2,5"

instalação da ventoinha

instalação da placa principal

Gestão de cabos

Instalação da GPU

Para ligação do painel frontal (F-Panel) em placa-mãe padrão não-Intel

Converta uma única porta de áudio de 4 polos de 3,5 mm em duas portas de áudio de 3 polos de 3,5 mm

Tornillo hexagonal de 6-32 x 6 mm

Tornillo de 6-32 x 5 mm

Tornillo M3 x 5mm

Tornillo KB5 x 10 mm

Llave para separadores

Brida para cables

Soporte de la GPU

Cable multiconector

Divisor del conector de audio de los auriculares de 3.5mm

instalación de la fuente de alimentación

instalación de la placa base e instalación de la unidad de disco duro de 3,5"

instalación de la unidad de disco duro de 2,5"

instalación del ventilador

instalación de la placa base

Administración de los cables

Instalación de la GPU

Para panel frontal de placas base no Intel.

Convierta un solo puerto de audio de 3.5 mm y 4 polos en dos puertos de audio de 3.5 mm y 3 polos

x16

Screw M3 x 5mm

Screw KB5 x 10mm

Standoff wrench

MINI-ITX CASE

H210 / H210i

CLEARANCES AND SPECIFICATIONS

M ED ID A S Y E S P E C I F I C ACI O N E S

D É G A G E M E N T S E T S P É C I F I C AT I O N S

A B S TÄ N D E U N D T E C H N I S C H E DA T E N

Т Е Х Н И Ч Е С К И Е Х А РА К Т Е Р И С Т И К И И З А З О Р Ы

S PAZ I N E C E S S A R I E S P E C I F I C H E

D I M E N S Õ E S E E S P E C I F I C AÇÕ E S

간격과 규격

空間と仕様

间距与规格

間距與規格

主板支援:

2.5’’SSD支援

3.5’’HDD支援

擴充槽

GPU 間距

線纜管理

CPU 散熱器間距

前面散熱氣

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

主板支持:

2.5’’SSD支持

3.5’’HDD支持

扩充槽

GPU 间距

线缆管理

CPU 散热器间距

前面散热气

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

マザーボードサポート

2.5ʼʼSSDサポート

3.5ʼʼHDDサポート

エクスパンションスロット

GPUクリアランス

ケーブルの管理

CPUクーラークリアランス

フロントラジエーター

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

Поддержка материнской платы

для твердотельных накопителей 2,5"

для жестких дисков 3,5"

Разъемы расширения

Зазор для графического процессора

Организация кабельных систем

Кулер процессора

Передний радиатор

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

85mm

Placa-principais suportadas

SSD de 2,5"

HDD de 3,5”

Ranhuras de expansão

Folga para a GPU

Gestão de cabos

Dissipador de CPU

Radiador frontal

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

마더보드 지원

2.5" SSD

3.5" HDD

확장 슬롯

GPU 간격

케이블 정리

CPU 쿨러

앞쪽 라디에이터

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

Cartes mère prises en charge

SSD 2,5’’

Disques durs 3,5’’

Baies d'extension

Longueur du GPU

Gestion du câblage

Radiateur du processeur

Radiateur avant

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

Placas base admitidas

Unidad de estado sólido de 2,5’’

Unidad de disco duro de 3,5”

Ranuras de expansión

Distancia de seguridad para GPU

Administración de los cables

Disipador de la CPU

Radiador frontal

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

Motherboard Support

2.5” SSD Support

3.5” HDD Support

Expansion Slots

GPU Clearance

Cable Management

CPU Cooler Clearance

Front Radiator

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

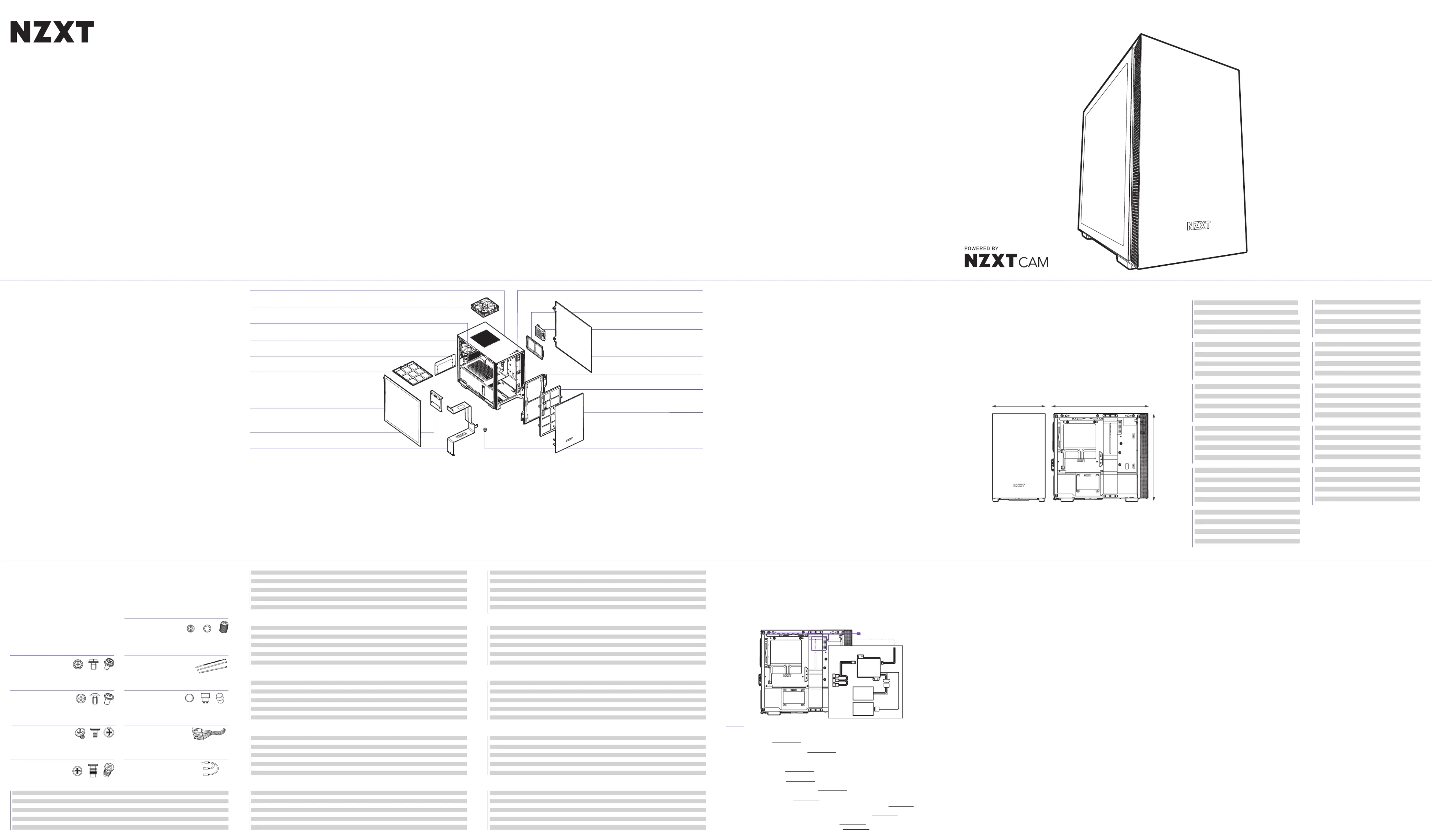

EXPLODED VIEW

V I S TA E X P L O S I O N A DA

V U E E N É C L ATÉ

E X P L O S I O N S D A R ST E L L U N G

Т Р Е Х М Е Р Н О Е П Р Е Д С ТА В Л Е Н И Е Д Е ТАЛ Е Й

V E D U TA I N E S P L O S O

V I S TA E X P L O D I DA

확대도

展開図

部件分解图

部件分解圖

10.

11.

12.

13.

14.

15.

16.

17.

섀시

상단 배기팬

상단 스트립 RGB LED (H210i)

후면 배기팬

SFX PSU 브래킷

PSU 먼지 필터

좌측 강화 유리 사이드 패널

SSD 트레이

케이블 정리 바

전면 I/O

SSD 브래킷

스마트 장치 V2 (H210i)

우측 메탈 패널

전면 쿨러 브래킷

전면 먼지 필터

전면 베젤

GPU 스탠드

10.

11.

12.

13.

14.

15.

16.

17.

シャーシ

トップ排出ファン

トップ RGB LED ストリップ (H210i)

リア排出ファン

SFX PSU ブラケット

PSU ダストフィルター

左サイド強化ガラスパネル

SSDトレイ

クリーン保持具

フロント I/O

SSD ブラケット

スマートデバイス V2 (H210i)

右サイド金属パネル

フロントクーラーブラケット

フロントダストフィルター

フロントベゼル

GPU スタンド

10.

11.

12.

13.

14.

15.

16.

17.

机箱

顶部排气扇

顶部灯带 RGB LED (H210i)

后排气扇

SFX PSU 支架

PSU 防尘过滤器

左侧钢化玻璃板

SSD 支架

理线档板

前端 I/O

SSD 支架

智能设备 V2 (H210i)

右侧金属板

前端冷却器支架

前端灰尘过滤器

前挡板

GPU 支架

10.

11.

12.

13.

14.

15.

16.

17.

機殼

頂部排風風扇

頂部燈條 RGB LED (H210i)

後方排風風扇

SFX 電源供應器架

電源供應器防塵濾網

左側強化玻璃面板

SSD 架

理線檔板

前方 I/O

SSD 架

智慧裝置 V2 (H210i)

右側金屬面板

前方散熱器架

前方防塵過濾網

前面板

GPU 底座

Chasis

Ventilador de escape superior

Tira LED RGB superior (H210i)

Ventilador de escape trasero

Soporte de la PSU SFX

Filtro de polvo de la PSU

Panel de vidrio templado lateral izquierdo

Bandeja unidad de estado sólido

Barra de limpieza

E/S frontal

Soporte para SSD

Dispositivo inteligente V2 (H210i)

Panel metálico derecho

Soporte del refrigerador frontal

Filtro de polvo frontal

Bisel frontal

Soporte de la GPU

10.

11.

12.

13.

14.

15.

16.

17.

SMART DEVICE V2 (H210i)

D I S P O S I T I V O I NT E L IG E N TE V 2

A P PAR E I L IN T E LL I G EN T V 2

S M A R T D E V IC E V 2

И Н Т Е Л Л Е К Т УА Л Ь Н О Е У С Т Р О Й С Т В О V 2

D I S P O S I T I V O I NT E L LI G E NT E V 2

D I S P O S I T I V O I NT E L IG E N TE V 2

스마트 장치 V2

スマートデバイスV2

智能设备 V2

智慧裝置 V2

Motherboard-Unterstützung

2,5-Zoll-SSD

3,5-Zoll-Festplatte

Erweiterungssteckplätze

GPU-Abstand

Kabelverwaltung

CPU-Kühler

Vorderer Kühlkörper

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

Scheda madre supportata

SDD 2.5”

HDD 3.5”

Alloggi d’espansione

Spazio necessario alla GPU

Gestione dei cavi

Dispersore di calore CPU

Radiatore frontale

Mini-ITX

3+1

287mm

15.9mm

Up to 166mm

60mm

210MM 372MM

349MM

Châssis

Ventilateur en extraction du haut

Bande LED RVB du dessus (H210i)

Ventilateur d'échappement arrière

Support du bloc d'alimentation SFX

Filtre à poussière du bloc d'alimentation

Panneau latéral gauche en verre trempé

Plateau SSD

Barre pour la gestion des câbles

E/S avant

Support du SSD

Smart Device V2 (H210i)

Panneau métallique droit

Support du dissipateur avant

Filtre à poussière avant

Cache avant

Support du GPU

10.

11.

12.

13.

14.

15.

16.

17.

Gehäuse

Lüfter für Luftauslass an Oberseite

RGB-LED-Streifen an Oberseite (H210i)

Lüfter für Luftauslass an Rückseite

SFX-Netzteilhalterung

Netzteil-Staubﬁlter

Hartglasfenster links

SSD-Fach

Reinigungsleiste

E/A an der Vorderseite

SSD-Halterung

Smart Device V2 (H210i)

Seitliche Abdeckung rechts aus Metall

Kühlerhalterung an Vorderseite

Staubﬁlter an Vorderseite

Einfassung an Vorderseite

GPU-Ständer

10.

11.

12.

13.

14.

15.

16.

17.

Chassis

Ventola di scarico superiore

Striscia LED RGB superiore (H210i)

Ventola di scarico posteriore

Staffa alimentatore SFX

Filtro polvere alimentatore

Pannello laterale sinistro in vetro temperato

Cassetto SDD

Barra di gestione dei cavi

I/O anteriore

Staffa SSD

Dispositivo intelligente V2 (H210i)

Pannello destro in metallo

Staffa raffreddamento anteriore

Filtro polvere anteriore

Smussatura anteriore

Supporto GPU

10.

11.

12.

13.

14.

15.

16.

17.

Chassi

Ventoinha de exaustão da parte superior

Tira de LED RGB da parte superior (H210i)

Ventoinha de exaustão traseira

Suporte do PSU SFX

Filtro de pó do PSU

Vidro temperado do painel lateral esquerdo

Tabuleiro de SSD

Barra de limpeza

E/S frontal

Suporte do SSD

Dispositivo inteligente V2 (H210i)

Painel de metal direito

Suporte da ventoinha frontal

Filtro de pó frontal

Moldura frontal

Suporte da GPU

10.

11.

12.

13.

14.

15.

16.

17.

Корпус

Верхний вытяжной вентилятор

Верхняя светодиодная лента RGB (H210i)

Задний вытяжной вентилятор

Кронштейн блока питания SFX

Пылевой фильтр блока питания

Левая панель из закаленного стекла

Лоток твердотельных накопителей для

Панель Clean sweep

Разъемы спереди

Крепление накопителя SSD-

Интеллектуальное устройство V2 (H210i)

Правая металлическая панель

Кронштейн передней системы охлаждения

Передний пылевой фильтр

Передняя рамка

Подставка графического процессора для

10.

11.

12.

13.

14.

15.

16.

17.

x10

Cable tie

Hexagon screw 6-32 x 6mm

Screw 6-32 x 5mm

GPU Stand

Breakout Cable

3.5mm Headset Audio Jack splitter

LED CONNECTOR

TOP RGB LED STRIP (H210i)

GPU STAND

FRONT I/O

SSD BRACKET

SMART DEVICE V2 (H210i)

RIGHT METAL PANEL

FRONT DUST FILTER

FRONT BEZEL

REAR EXHAUST FAN

SFX PSU BRACKET

PSU DUST FILTER

LEFT TEMPERED GLASS SIDE PANEL

CABLE BAR

SSD TRAY

CHASSIS

TOP EXHAUST FAN

FRONT COOLER BRACKET

P O R T S

CONECTORES DE VENTOINHA - Três conectores de ventoinhas para três canais. Para conectar ventoinha adicionais, utilize os divisores

para ventoinha incluídos.

Nota: O primeiro conector de ventoinha com 4 pinos no divisor para ventoinha será a ventoinha primária. Não misture ventoinhas

PWM ou 3 pinos.

Nota: Para usar a redução adaptável de ruído inteligente da NZXT CAM, você deve conectar a ventoinha da CPU ao dispositivo inteligente.

Se você escolher fazer isso, será necessário desabilitar o alerta da ventoinha da CPU nas conﬁgurações BIOS da placa-mãe.

CONECTOR RGB DE LED - Duas ﬁtas LED vêm pré-instaladas dentro do gabinete. Conecte outras ﬁtas LED HUE 2 através do conector

localizado no ﬁnal da ﬁta LED do topo. Para conectar o Aer RGB 2, conecte-o diretamente ao segundo canal RGB.

CONECTOR DE ALIMENTAÇÃO - Conecte a fonte de alimentação à alimentação do dispositivo inteligente, às ventoinhas e

às faixas de LED.

Nota: Não conecte enquanto o computador estiver ligado.

Разъемы вентиляторов - Три разъема вентиляторов для трех каналов. Чтобы присоединить дополнительные вентиляторы,

воспользуйтесь разветвительными кабелями для вентиляторов (в комплекте).

Примечание. Первый 4-контактный разъем разветвительного кабеля предназначен для основного вентилятора. Не используйте

PWM и 3-контактные вентиляторы на одном канале.

Примечание. Для максимально эффективного использования интеллектуальной функции адаптивного шумоподавления NZXT CAM

необходимо подключить вентилятор ЦП к интеллектуальному устройству. Если вы решите это сделать, необходимо будет

отключить предупреждение вентилятора ЦП в настройках BIOS материнской платы.

Светодиодный разъем (RGB) - Внутри корпуса предварительно установлены две дополнительные светодиодные полосы.

Подключите дополнительные светодиодные полосы HUE 2 через концевой разъем, расположенный на верхней светодиодной

полоске. Для подключения Aer RGB 2 подключите непосредственно ко второму каналу RGB.

Разъем питания - Чтобы включить интеллектуальное устройство, вентиляторы и светодиодные ленты, подключите их к блоку

питания. Примечание. Не подключайте, если ПК включен.

팬 커넥터 - 3개 채널을 탑재했으며, 각 채널별로 3개의 팬 커넥터가 있습니다. 다른 팬을 추가로 설치하려면 포함된 팬 스플리터를 사용하십시오.

참고: 팬 스플리터에 핀 4개가 있는 첫 번째 팬 커넥터가 기본 팬입니다. PWM과 3핀 팬을 혼용하지 마십시오.

참고: NZXT CAM의 스마트한 적응형 노이즈 감소 기능을 효율적으로 사용하려면 CPU 팬을 스마트 장치에 연결해야 합니다. CPU 팬을 스마트 장치에 연결할

경우, 마더보드의 BIOS 설정에서 CPU 팬 경고 기능을 비활성화해야 할 수도 있습니다.

RGB LED 커넥터 - L두 개의 LED 스트립이 케이스 내부에 기본 설치되어 있습니다. 상단 LED 스트립의 끝단에 위치한 커넥터를 이용해 HUE 2 LED 스트립을

추가로 연결하십시오. Aer RGB 2 제품을 연결하려면 두 번째 RGB 채널에 직접 연결하십시오.

전원 커넥터 - 전원 공급 장치에 연결하여 스마트 장치, 팬, LED 스트림에 전원을 공급합니다.

참고: PC 전원이 켜져 있는 동안에는 연결하지 마십시오.

ファンコネクタ-3つのチャネル用に3つのファンコネクタがあります。追加のファンを取り付けるには、付属のファンスプリッタを使用してください。

注：ファンスプリッタの最初の4ピンファンコネクタがプライマリファンになります。同じチャネルにPWMファンと3ピンファンを混在させないでください。

注：NZXTCAMのスマート自動ノイズ低減機能を最も効果的に使用するには、CPUファンをスマートデバイスに接続する必要があります。接続する場合は、マザーボ

ードのBIOS設定でCPUファンの警告を無効にする必要があります。

RGBLEDコネクタ-2つのLEDストリップがハウジングにあらかじめ取り付けられています。追加のHUE2LEDストリップは、上部LEDストリップの端にあるコネクタを介

して接続されます。AerRGB2ファンを接続するには、2番目のRGBチャンネルに直接接続します。

電源コネクタ-スマートデバイス、ファン、LEDストリップに電源を供給するには、電源に接続してください。

注：PCの電源がオンの間は接続しないでください。

风扇接头 - 三个风扇接头，用于三个通道。要连接额外的风扇，请使用随附的风扇转接线。

注：风扇分频线上第一个 4 针风扇接头将用于主风扇。在同一通道请勿混淆 PWM 或 3 针风扇。

注：为了更有效地使用 NZXT CAM 的智能自适应降噪功能，您应该将 CPU 风扇连接到智能设备上。如果选择这样做，您应该在主板的 BIOS 设置中禁用 CPU 风扇

警告。

RGB LED 接头 - 两个LED灯带预装在机箱内。通过位于顶部LED灯带的末端连接器连接额外的HUE 2 LED灯带。要连接Aer RGB 2，请直接连接到第二个RGB通道。

电源接头 - 连接到电源，让智能设备、风扇和 LED 灯带通电。

注：请勿在计算机通电状态下进行连接。

風扇連接器 - 三個風扇連接器供三個通道使用。若要連接額外的風扇，請使用隨附的風扇分線器。

備註︰風扇分線器上的第一個 4 針腳風扇連接器將是主要風扇。請勿在同一個通道中混用 PWM 或 3 針腳風扇。

備註︰若要以最有效的方式使用 NZXT CAM 的自主適應降噪功能，您應將 CPU 風扇連接到智慧型裝置。若選擇這樣做，您必須停用主機板 BIOS 設定中的 CPU

風扇警告。

RGB LED 接頭 - 兩個LED燈條已預先安裝於機殼內。通過頂部LED燈條末端的連接頭連接額外的HUE 2 LED燈條。若要連接Aer RGB 2風扇，

請直接連接到第二個RGB通道。

電源連接器 - 連接至電源供應器，為智慧裝置、風扇及 LED 燈條供電和啟用。

備註︰電腦電源開啟時，請勿連接。

FAN CONNECTORS - Three Fan connectors for three channels. To attach additional fans, use the included fan splitters.

Note: The ﬁrst fan connector with 4 pins on the fan splitter will be the primary fan. Do not mix PWM or 3-pin fans.

Note: To most effectively use NZXT CAM’s smart Adaptive Noise Reduction, you should connect your CPU fan to the Smart Device. If you

choose to do this, you will need to disable the CPU Fan warning in your motherboard’s BIOS settings.

RGB LED CONNECTOR - Two LED strips are pre-installed inside the case. Connect additional HUE 2 LED Strips via the end connector

located on the top LED strip. To Connect Aer RGB 2, connect directly to the second RGB channel.

POWER CONNECTOR - Connect to the power supply to power on the smart device, fans, and LED strips.

Note: Do not connect while PC is powered on.

CONECTORES DE VENTILADOR - Tres conectores de ventilador para tres canales. Para conectar ventiladores adicionales, utiliza los

cables bifurcadores para ventilador incluidos.

Nota: El primer conector de ventilador con 4 patillas del cable bifurcador para ventilador será el ventilador principal. No mezcle

ventiladores PWM y de 3 patillas.

Nota: Para utilizar la reducción de ruido adaptativa inteligente de NZXT CAM de la forma más eﬁcaz, debes conectar el ventilador de la

CPU al dispositivo inteligente. Si decides hacerlo, deberás desactivar la advertencia del ventilador de la CPU en la conﬁguración de la

BIOS de la placa base.

CONECTOR LED RGB - Dos tiras LED vienen preinstaladas dentro de la caja. Conecta tiras LED HUE 2 adicionales a través del conector

ﬁnal situado en la tira LED superior. Para conectar Aer RGB 2, puedes hacerlo directamente al segundo canal RGB.

CONECTOR DE ALIMENTACIÓN - Conéctalo a la fuente de alimentación para alimentar el dispositivo inteligente, los ventiladores y las

tiras de LED.

Nota: No lo conectes mientras el PC esté encendido.

CONNECTEURS DE VENTILATEUR - Trois connecteurs de ventilateur pour trois canaux. Pour installer d'autres ventilateurs, utilisez les

répartiteurs fournis.

Remarque: le ventilateur branché au premier connecteur de ventilateur à 4broches du répartiteur de ventilateur est le ventilateur

principal. Ne pas brancher les ventilateurs PWM et les modèles à 3broches sur le même canal.

Remarque: Pour proﬁter au maximum du système de réduction intelligente de bruit du NZXT CAM, vous devez relier le ventilateur de

votre processeur au Smart Device. Dans ce cas, vous devrez désactiver l'avertissement d'absence de ventilateur du processeur dans les

paramètres BIOS de votre carte mère.

CONNECTEUR LED RGB - Deux bandes LED sont préinstallées dans le boîtier. Connectez des bandes LED HUE 2 additionnelles au

connecteur au bout de la bande LED supérieure. Pour connecter des Aer RGB 2, connectez-les directement sur le second canal RGB.

CONNECTEUR D'ALIMENTATION - Branchez à l'alimentation pour alimenter le Smart Device, les ventilateurs et les bandes LED.

Remarque: ne pas brancher lorsque l'ordinateur est sous tension.

LÜFTERANSCHLÜSSE - Drei Lüfteranschlüsse für drei Kanäle. Weitere Lüfter können über die im Lieferumfang enthaltenen

Lüfter-Splitter angeschlossen werden.

Hinweis: Der erste 4-polige Lüfteranschluss am Lüfter-Splitter ist der primäre Lüfter- PWM und 3-polige Lüfter dürfen nicht über

denselben Kanal kombiniert werden.

Hinweis: Für den efﬁzienten Einsatz der intelligenten Adaptive Noise Reduction am NZXT CAM sollten Sie den CPU-Lüfter mit dem

Smart Device verbinden. Sie müssen dazu die CPU-Lüfterwarnung in den BIOS-Einstellungen des Mainboards deaktivieren.

RGB-LED-STECKVERBINDER - Im Inneren des Gehäuses sind zwei LED-Streifen vorinstalliert. Verbinden Sie zusätzliche HUE 2

LED-Streifen über den Verbindungsstecker, der sich auf dem oberen LED-Streifen beﬁndet. Um Aer RGB 2 Lüfter zu verbinden,

verwenden Sie bitte direkt den zweiten RGB-Kanal.

STROMANSCHLUSS - Schließen Sie das Netzteil an, um das Smart Device, die Lüfter und die LED-Streifen einzuschalten.

Hinweis: Nicht anschließen, während der PC eingeschaltet ist.

CONNETTORI VENTOLE - Tre connettori ventole per tre canali. Per ﬁssare le ventole aggiuntive, utilizzare gli splitter ventole inclusi.

Nota: il primo connettore ventole con 4 pin sullo splitter ventola sarà la ventola principale. Non mischiare ventole PWM e ventole a 3 pin

nello stesso canale.

Nota: per utilizzare in maniera più efﬁcace la riduzione del rumore adattiva di NZXT CAM, si consiglia di connettere la ventola CPU al

dispositivo intelligente. Se si sceglie questa opzione, è necessario disattivare l'avviso relativo alla ventola CPU nelle impostazioni BIOS

della scheda madre.

CONNETTORE LED RGB - Im Inneren des Gehäuses sind zwei LED-Streifen vorinstalliert. Verbinden Sie zusätzliche HUE 2 LED-Streifen

über den Verbindungsstecker, der sich auf dem oberen LED-Streifen beﬁndet. Um Aer RGB 2 Lüfter zu verbinden, verwenden Sie bitte

direkt den zweiten RGB-Kanal.

CONNETTORE DI ALIMENTAZIONE - Collegare l'alimentazione per accendere il dispositivo intelligente, le ventole e i nastri LED.

Nota: non effettuare il collegamento se il PC è acceso.

The Smart Device connects to your PC via a single internal USB 2.0 connector. To enable control of the Smart Device, download

and install NZXT CAM from camwebapp.com.

Le Smart Device se connecte à votre PC via un seul port USB2.0 interne. Pour activer le Smart Device, veuillez télécharger

NZXT CAM sur camwebapp.com.

Das Smart Device wird über den internen USB2.0-Anschluss mit Ihrem PC verbunden. Um die Steuerung des Smart Device zu

aktivieren, einfach NZXT CAM über camwebapp.com herunterladen und installieren.

Il dispositivo intelligente si collega al PC tramite un connettore USB 2.0 singolo interno. Per abilitare il controllo del dispositivo,

scaricare e installare NZXT CAM da camwebapp.com.

O dispositivo inteligente se conecta a seu computador por um conector USB 2.0 interno simples. Para habilitar o controle do

dispositivo inteligente, baixe e instale o NZXT CAM em camwebapp.com.

이 스마트 장치는 단일 내부 USB 2.0 커넥터를 통해 PC에 연결됩니다. 스마트 장치의 제어 기능을 사용하려면 camwebapp.com에서 NZXT CAM을

다운로드하고 설치하십시오.

スマートデバイスは、内蔵USB2.0コネクタ1つでPCに接続します。スマートデバイスを制御するには、camwebapp.comからNZXTCAMをダ

ウンロードしてインストールしてください。

智能设备通过单个 USB 2.0 接口连接到您的计算机。要想控制智能设备，请从 camwebapp.com 下载并安装 NZXT CAM。

智慧裝置透過一個內部的 USB 2.0 連接器連接至電腦。若要控制智慧裝置，請至 camwebapp.com 下載並安裝 NZXT CAM。

Интеллектуальное устройство подключается к ПК через внутренний портUSB2.0 Для управления интеллектуальным устройством

загрузите и установите NZXT CAM с сайта camwebapp.com.

El dispositivo inteligente se conecta a tu PC mediante un único conector USB 2.0 interno. Para activar el control del dispositivo

inteligente, descarga e instala NZXT CAM desde camwebapp.com.

S M A R T D E V I C E V 2

設備名稱：機箱：H系列

單元

連接器

線材

金屬結構件

塑膠結構件

風扇

塗料

包裝及緩衝材料

紙類及印刷品

備考1. 〝超出0.1 wt%"及〝超出0.01 wt%"係指限用物質之百分比含量超出百分比含量基準值。

備考2. 〝O"係指該項限用物質之百分比含量未超出百分比含量基準值。

備考3. 〝-" 係指該項限用物質為排除項目。

设备名称：机箱，H系列

有害物质

部件名称铅 ( Pb ) 汞( Hg ) 镉 ( Cd ) 六价铬 ( Cr

) 多溴联苯 ( PBB ) 多溴联苯醚 ( PBDE )

PCBA及板上元件 ○ ○ ○ ○ ○

连接器 ○ ○ ○ ○ ○

线材 ○ ○ ○ ○ ○

金属结构件 ○ ○ ○ ○ ○

塑胶结构件 ○ ○ ○ ○ ○

风扇 ○ ○ ○ ○ ○

涂料 ○ ○ ○ ○ ○

包装及缓冲材料 ○ ○ ○ ○ ○

纸类及印刷品 ○ ○ ○ ○ ○

○

本表格依的规定编制据SJ/T 4 1136 。

○ 在。: 表示该有害物质在该部件所有均质材料中的含量均GB/T 57226 规定的限量要求下

: GB/T 572表示该有害物质至少在该部件的某一均值材料中的含量超出26 官定的限量要求。

○ ○ ○ ○ ○ ○

限用物質及其化學符號

铅 ( Pb ) 汞( Hg ) 鎘 ( Cd )

六價鉻 ( Cr

)

多溴聯苯 ( PBB ) 多溴二苯醚 ( PBDE )

PCBA及板上元件

有毒有害物质及元素

H A Z A R D O U S S U B S TA N C E S

サポートおよびサービス

購入されましたNZXTの製品に関するご質問または問題は、問題の詳細および購入の証明を添えて、ご遠慮なくservice@nzxt.comまでご

連絡ください。交換部品はまでお尋ねください。ご意見およびご提案は弊社設計チーム、designer@nzxt.comまでメ support.nzxt.com

ールを送信してください。NZXT製品をご購入いただきましてありがとうございます。NZXTに関する詳細は、インターネット上のウェブ

サイトをご覧ください。NZXTウェブサイト:nzxt.com

Kundendienst und service

Falls Fragen oder Probleme bezüglich Ihres NZXT-Produktes auftreten, wenden Sie sich bitte mit einer detaillierten

Problembeschreibung und Ihrem Kaufbeleg an service@nzxt.com. Ersatzteile können Sie unter support.nzxt.com anfragen.

Kommentare und Anregungen senden Sie bitte per designer@nzxt.com an unser Designteam. Vielen Dank, dass Sie ein

NZXT-Produkt erworben haben. Weitere Informationen über NZXT erhalten Sie im Internet. NZXT-Webseite: nzxt.com

Support et service

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n’hésitez pas à contacter

service@nzxt.com avec une description détaillée de votre problème et votre preuve d’achat. Vous pouvez aussi commander des

pièces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre équipe

de design, designer@nzxt.com. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site

Web. Site Web de NZXT : nzxt.com

Support and service

If you have any questions or problems with the NZXT product you purchased, please don’t hesitate to contact us using our

support system. support.nzxt.com

Please include a detailed explanation of your problem and your proof of purchase. For comments and suggestions, you can

e-mail our design team, designer@nzxt.com. Lastly we would like to thank you for your support by purchasing this product.

For more information about NZXT, please visit us online. NZXT Website: nzxt.com

Assistenza e servizio

In caso di dubbi o problemi con il prodotto NZXT acquistato, non esitate a contattarci utilizzando il nostro sistema di assistenza.

support.nzxt.com

Includere una spiegazione dettagliata del problema e la prova di acquisto. Per commenti e suggerimenti, siete pregati di inviare

un messaggio al nostro team di progettisti, all'indirizzo: designer@nzxt.com. Inﬁne, vogliamo ringraziarvi del vostro supporto con

l'acquisto di questo prodotto. Per altre informazioni su NZXT, visitate il nostro sito. Sito NZXT: nzxt.com

지원 및 서비스

구입한 NZXT 제품과 관련하여 질문 또는 문제가 있을 경우, 당사의 지원 시스템(support.nzxt.com)을 사용하여 문의하십시오.

문제를 자세히 기술하고 구매 증빙을 제출하십시오. 의견 또는 제안 사항이 잇을 경우 당사 설계 팀에 designer@nzxt.com으로

이메일을 보내십시오. 마지막으로 이 제품을 구입하여 당사를 응원해 주셔서 감사합니다. NZXT에 대해 자세히 알려면 온라인으로

방문하십시오. NZXT 웹사이트: nzxt.com

Assistência e manutenção

Caso tenha questões ou problemas com o produto NZXT adquirido, não hesite em contactar-nos através do endereço

service@nzxt.com fornecendo a explicação detalhada do seu problema e a prova de compra. Poderá solicitar peças de

substituição através do endereço support.nzxt.com. Para comentários e sugestões, contacte a nossa equipa de design através

do endereço de e-mail, designer@nzxt.com. Obrigado por ter adquirido um produto NZXT. Para mais informações acerca da

NZXT, visite-nos online. Web site da NZXT: nzxt.com

支持和服务

如果有任何疑问或者在使用产品的过程中遇到任何问题,欢迎联络 ,联络时请提供关于问题的详细说明及购买凭 NZXT service@nzxt.com

证。您可以向查询更换部件。如有任何意见或建议,欢迎致信我们的设计团队,电子邮件地址是。support.nzxt.com designer@nzxt.com

感谢您购买产品。有关的更多信息,请造访我们的在线网站。网站： NZXT NZXT NZXT nzxt.com

支援和服務

如果在使用NZXT 產品的過程中有遇到任何問題或疑問，歡迎聯繫，並請提供問題的詳細敘述及購買證明。您可以 service@nzxt.com

透過查詢更換部件。如有任何意見或建議，歡迎來信與設計團隊聯繫。最後，感謝您購買support.nzxt.com designer@nzxt.com

NZXT NZXT NZXT nzxt.com產品。有關的更多信息，請訪問我們的網站。網站：

SUPPORT AND SERVICE

Служба поддержки и обслуживания

В случае возникновения вопросов или неисправностей в приобретенных вами продуктах NZXT обращайтесь по адресу: с service@nzxt.com

подробным описанием проблемы и подтверждением покупки. О наличии запчастей можно узнать, обратившись по адресу: support.nzxt.com.

Замечания и предложения отправляйте в адрес нашей группы разработчиков: . Благодарим вас за покупку продукта NZXT. designer@nzxt.com

Более подробная информация о компании NZXT представлена на наших веб-сайтах. Веб-сайт NZXT: nzxt.com

nzxt.com

For more building tips and information, visit: blog.nzxt.com

NZXT, Inc.

13164 E Temple Ave, City of Industry, CA 91746, USA

NZXT Europe GmbH

Industieiring Ost 66 47906 Kempen Germany

In North America:

Within the ﬁrst 60 days after purchase, please return your product (or for power supplies installed within our enclosures, just the

failed power supply) to your dealer or reseller for a replacement. If the product is still within warranty and you can no longer

return it to your dealer, please contact NZXT Customer Support (see above) for assistance and instructions. NZXT will not accept

returns without prior approval and an RMA number.

In Europe:

Within the ﬁrst year after purchase, please return your product (or for power supplies installed within our enclosures, just the

failed power supply) to your dealer or reseller for a replacement. If the product is still within warranty and you can no longer

return it to your dealer, please contact NZXT Customer Support (see above) for assistance and instructions. NZXT will not accept

returns without prior approval.

In Australasia:

Within the ﬁrst two years after purchase, please return your product (or for power supplies installed within our enclosures, just

the failed power supply) to your dealer or reseller for a replacement. If the product is still within warranty and you can no longer

return it to your dealer, please contact NZXT Customer Support (see above) for assistance and instructions. NZXT will not accept

returns without prior approval.

The cost of shipping will be borne at the ﬁrst instance by you; however, if the purchased item is defective, NZXT will reimburse

reasonable postage or transportation of costs.

Outside North America, Europe, and Australasia:

If your product needs to be returned within the warranty period, please contact the retailer or distributor from whom you

purchased the product.

VI. TO OBTAIN TECHNICAL SUPPORT

If you have already referenced your product owner's manual and still need help, you may contact us by phone at +1 (800)

228-9395, by email at service@nzxt.com, or visit the NZXT Support site at https://www.nzxt.com/customer-support.

VIII. APPLICABLE LAW AND ADDITIONAL LEGAL RIGHTS FOR CONSUMERS

This warranty gives you speciﬁc legal rights. These conditions are governed and construed in accordance with the laws of

California (with exception of its conﬂict of law provisions), and the application of the United Nations Convention of

Contracts for the International Sale of Goods is expressly excluded. The non-exclusive jurisdiction of the courts of

California is agreed, which means that you may bring a claim to enforce your consumer protection rights in connection with

this Global Warranty in the country which you have your habitual residence where you may have additional rights. These

rights may vary.

For original consumers who are covered by consumer protection laws or regulations in their country, state, or province of

purchase or, if different, their country, state, or province of residence, the beneﬁts conferred by this warranty are in addition

to all rights and remedies conveyed by such consumer protection laws and regulations. To the extent that liability under

such consumer laws can be limited, NZXT’s liability is limited, and its sole option, to repair or replacement, either new or

refurbished, with a similar function that is equal or greater in value depending on supply.

Visit nzxt.com/warranty and support.nzxt.com for information on warranty coverage and service

Visitare il sito nzxt.com/warranty e support.nzxt.com per informazioni sulla copertura e sul servizio della garanzia

제품 보증 범위와 서비스 정보를 확인하시려면 http://nzxt.com/warranty 또는 http://support.nzxt.com 을 방문해 주시기 바랍니다

Informationen zu Geltungsbereich und Service der Garantie nden Sie unter support.nzxt.com und nzxt.com/warranty

Visite el sitio Web nzxt.com/warranty y support.nzxt.com para obtener información sobre la cobertura y el servicio de la garantía

Visitez nzxt.com/warranty et support.nzxt.com pour les informations de la couverture de la garantie et du service

Visite nzxt.com/warranty e support.nzxt.com para obter informações sobre a cobertura da garantia e assistência

Подробную информацию об условиях гарантийного обслуживания см. на веб-сайте nzxt.com/warranty и support.nzxt.com

请造访和 nzxt.com/warranty support.nzxt.com 了解保修范围和服务的信息

請訪問了解產品保固範圍和更多服務訊息 nzxt.com/warranty 和 support.nzxt.com

保証範囲およびサービスに関する情報については、support.nzxt.comとnzxt.com/warrantyにアクセスしてください

II. WHO IS PROTECTED

The Warranty covers only NZXT products purchased by the original consumer.

I. WARRANTY LENGTH

This NZXT Global Warranty Policy governs the sale of products by NZXT to you.

Any replacement product will be covered under warranty for the remainder of the warranty period or thirty days, whichever is

longer. Proof of purchase is required for warranty service.

NZXT GLOBAL WARRANTY POLICY

REGULATIONS

This personal computer casewith the smart device is tested tocomply with FCC standard, Australian standard and EU EMC Directive

(2014/30/EU)

CAN ICES-3(B) / NMB-3(B)

This Class B personal computer case with smart device complies with Canadian ICES-003

Cet étui pour ordinateur personnel de classe B avec dispositif intelligent est conforme à la norme NMB-003 du Canada

III. WHAT IS AND IS NOT COVERED

Please note that our warranty is not an unconditional guarantee. If the product, in NZXT's reasonable opinion, malfunctions

within the warranty period, NZXT will provide you at its sole discretion with a repaired or replacement product, either new or

refurbished, with a similar function that is equal or greater in value depending on supply. Our warranty does not cover the

following:

New NZXT Product

Computer Cases

Temperature Meters

Fans

Lighting

Accessories

Headset/Headphone

Headset/Headphone Storage

Mixer

Speakers

KRAKEN M Coolers

Motherboards

HALE90 Power Supply

KRAKEN Coolers

Warranty Length for Parts

2 Years

3 Years

4 Years

5 Years

6 Years

Refurbished NZXT Product

All NZXT Certiﬁed Refurbished Products

Warranty Length for Parts

1Years

any product or serial number/warranty sticker modiﬁcation applied without permission from NZXT;

any damage that is not a manufacturing defect;

damage, deterioration or malfunction resulting from: accident, abuse, misuse, neglect, ﬁre, water, lightning, or other acts of

nature, unauthorized product modiﬁcation or failure to follow instructions included with the product;

improper installation, unauthorised alterations or modiﬁcations, or repair or attempted repair by

anyone not authorized by NZXT;

shipping or transport damage (claims must be made with the carrier); and

normal wear and tear.

•

NZXT does not warrant that this product will meet your requirements. It is your responsibility to determine the suitability of this

product for your purpose. For NZXT Store orders, we cover two way return shipping for all exchanges and returns. For all other

authorized dealers, NZXT Support does not cover return shipping and only covers one way shipping from NZXT back to the end

user for exchanges. Two way expedited shipping is provided for all PSUs covered under the Less Than Three program,

indiscriminate of purchase location, provided the location is an approved NZXT reseller.

IV. EXCLUSION OF DAMAGES (DISCLAIMER)

NZXT's sole obligation and liability under this warranty is limited to the repair or replacement of a defective product with either

a new or refurbished product with a similar function that is equal or greater in value at our option. NZXT shall not, in any event,

be liable for any incidental or consequential damage, including but not limited to damages resulting from interruption of service

and loss of data, business, or for liability in tort relating to this product or resulting from its use or possession.

V. LIMITATIONS OF IMPLIED WARRANTIES

There are no other warranties, expressed or implied, including but not limited to those of merchantability or ﬁtness for a

particular purpose. The duration of implied warranties is limited to the warranty length speciﬁed in Paragraph I.

Soporte y servicio

Si tiene preguntas o problemas con el producto NZXT que usted compró, no dure en ponerse en contacto con service@nzxt.com

y suministrar una explicación detallada de su problema así como su prueba de compra. Puede hacer consultas sobre piezas de

repuesto en support.nzxt.com. Para comentarios y sugerencias, escriba un mensaje de correo electrónico a nuestro equipo de

diseño: designer@nzxt.com. Gracias por comprar un producto NZXT. Para más información acerca de NZXT, visítenos en línea.

Página web de NZXT: nzxt.com

VIII. APPLICABLE LAW AND ADDITIONAL LEGAL RIGHTS FOR CONSUMERS

This warranty gives you speciﬁc legal rights. These conditions are governed and construed in accordance with the laws of

California (with exception of its conﬂict of law provisions), and the application of the United Nations Convention of

Contracts for the International Sale of Goods is expressly excluded. The non-exclusive jurisdiction of the courts of

California is agreed, which means that you may bring a claim to enforce your consumer protection rights in connection with

this Global Warranty in the country which you have your habitual residence where you may have additional rights. These

rights may vary.

For original consumers who are covered by consumer protection laws or regulations in their country, state, or province of

purchase or, if different, their country, state, or province of residence, the beneﬁts conferred by this warranty are in addition

to all rights and remedies conveyed by such consumer protection laws and regulations. To the extent that liability under

such consumer laws can be limited, NZXT’s liability is limited, and its sole option, to repair or replacement, either new or

refurbished, with a similar function that is equal or greater in value depending on supply.

In the United Kingdom:

• For NZXT products sold to customers in the UK, during the expected lifespan of your product your legal rights entitle you

to the following:

> Up to 30 days: if your goods are faulty, then you can get an immediate refund.

> Up to six months: if your goods can't be repaired or replaced, then you're entitled to a full refund, in most cases.

> Up to six years: if your goods do not last a reasonable length of time you may be entitled to some money back.

• If the person seeking to rely on the guarantee is not the original consumer, the NZXT Warranty will cover the product in

relation to that person provided that they are able to provide proof of the transfer of the beneﬁt of the guarantee from the

original consumer.

• The implied warranties under the Consumer Rights Act 2015 says that your goods must be as described, ﬁt for all

purposes for which such goods are usually supplied, and of satisfactory quality.

In the EU:

• If you are a consumer and have your habitual residence in the EU, you additionally enjoy the protection afforded to you by

provisions that cannot be derogated from by agreement by virtue of the law where you have your habitual residence.

IX. WARRANTY SERVICE FROM RESELLERS

In the event that a warranty service is sought, you must provide proof of purchase (store receipt or invoice) in order to

receive the service and if deemed necessary, repair or replacement product.

X. NZXT.COM STORE RETURNS/EXCHANGE POLICY

Eligible products under this NZXT Warranty qualify for a full refund or exchange only with an authorized RMA number and if the

item is returned to the NZXT.com store inventory within 30 days of purchase. Returns are not allowed beyond 30 days of the

purchase date. The NZXT.com Store reserves the right to deny any return or exchange. Refunds will be credited to the original

method of payment. To initiate a return, simply submit a request via NZXT support site.

CABLE CONNECTIONS

D I S C O D E A D M I N I S T R A C I Ó N D E CA B L E S

C O N N E X I O N S D E S C Â B L E S

K A B E LV E R B I N D U N G E N

П О Д К Л Ю Ч Е Н И Е К А Б Е Л Е Й

C O L L E G A M E N T I D E I CAV I

L I G A Ç Õ E S D E C A B O S

케이블 연결

ケーブル接続

线缆连接

線路連接

PANEL REMOVAL

E X T R A C C I Ó N D E PA N E L

R E T R A I T D U PA NN E A U

B L E N D E E N T F E R N E N

С Н Я Т И Е П А Н Е Л И

R I M O Z I O N E D E L PA N NE L L O

R E M O Ç Ã O D O S PAI N É IS

패널 제거

パネルの取り外し

卸下面板

移除面板

BUTTONS AND I/O

B O TO N E S Y E / S

B O U T O N S E T E / S

TAS T E N U N D E /A

К Н О П К И И РА З Ъ Е М Ы В В О Д А / В Ы В О Д А

P U L S A N T I E I /O

B O TÕ E S E E / S

버 튼 및 I /O

ボタンおよび  I / O

按钮和 I /O

按鈕和 I /O

C O M PATI B I L I D A D D E V E N T I L A D O R E S Y R A D I A D O R E S

P R I S E E N C H A R G E D E S R A D I ATE U R S E T V E N TI L AT E U R S

L Ü F T E R - U N D K Ü H L E R - U N T E R STÜ T Z U N G

S U P P O R T O V E N T O L E E R A D I AT O R E

S U P O R T E PAR A V E N T O I N H A E A R A D I A D O R

С О В М Е С Т И М Ы Е РА Д И А ТО Р И В Е Н Т И Л Я Т О Р

팬 및 라디에이터 지원

対応ファンおよびラジエータ 

风扇和散热器支持

風扇和散熱排支援

FAN AND RADIATOR SUPPORT

651 2 3 4

TOP

1x 120mm

FRONT

2x 120mm

2x 140mm

REAR

1x 120mm

FRONT

2x 120mm

REAR

1x 120mm

REMOVE SFX PSU BRACKET

INSTALL ATX PSU

CABLE MANAGEMENT SYSTEM

S I S T E M A D E G E STI Ó N D E C A B L E S

S YST È M E D E C Â B L A G E

K A B E L M A N A G E M E N T SY S T E M

С И С Т Е М А П Р О К Л А Д К И К А Б Е Л Е Й

S I S T E M A D I G E STI O N E D E I C A V I

S I S T E M A D E G E R E N C I A M E N TO D E C A B O S

케이블 관리 시스템

ケーブルマネジメントシステム 

理线管理系统

整線管理系統

24-PIN CABLE AND

SMART DEVICE CABLE CHANNEL

FAN CABLE CHANNEL

8-PIN

CABLE CHANNEL

I N S TA LA C I ÓN D E L A P L A CA B AS E

I N S TA LL AT I O N D E L A C A R T E M È R E

I N S TA LL AT I O N D E R H A U P T P L ATI N E

У С ТА Н О В К А С И С Т Е М Н О Й П Л А Т Ы

I N S TA LL A Z IO N E D E L LA S CH E D A M A DR E

I N S TA LA Ç Ã O D A P L AC A PR I N CI P A L

마더보드 설치

マザーボードの装着

主板安装

主機板安裝

MOTHERBOARD INSTALLATION

H A Z L O TÚ M I S M O : S O P O R T E P A R A R E F R I G E R A D O R L Í Q U I D O

S U P P O R T D E R E F R O I D I S S E M E N T L I Q U I D E À A S S E M B L E R V O U S - M Ê M E

W A S S E R K Ü H LUN G M A R K E E I G E N B A U

S U P P O R T O P E R D I S S I PAT O R E A L I Q U I D O FA I  D A  T E

S U P O R T E A R E F R I G E R A Ç ÃO L Í Q U I D A D I Y

П О Д Д Е Р Ж К А С А М О С Т О Я Т Е Л Ь Н О Й С Б О Р К И Ж И Д К О С Т Н О Й С И С Т Е М Ы О Х Л А Ж Д Е Н И Я

D I Y 수냉식 쿨 러 지 원

水冷クーラー支持部の  D I Y

D I Y 液体冷却器支持

D I Y 水冷支援

DIY LIQUID COOLER SUPPORT

The Cable Bar could support up to 150mm tall tube reservoir with M4 screws

The bottom Panel could support D5 or DDC pump mount with M4 screws

La barra para cables podría soportar un depósito de tubo de hasta 150mm de alto con tornillos M4

El panel inferior podría soportar el montaje de una bomba D5 o DDC con tornillos M4

La barre de gestion des câbles peut supporter un réservoir d'une hauteur maximale de 150mm avec des vis M4

Le panneau inférieur peut supporter un montage de pompe D5 ou DDC avec des vis M4

Die Kabelschiene bietet Platz für einen bis zu 150mm hohen Rohrbehälter mit M4-Schrauben

Die untere Abdeckung bietet Platz für eine D5- oder DDC-Pumpenhalterung mit M4-Schrauben

La barra dei cavi supporta un serbatoio tubolare alto ﬁno a 150 mm con viti M4

Il pannello inferiore supporta il montaggio della pompa D5 o DDC con viti M4

A barra de limpeza pode suportar um reservatório de tubos alto de 150 mm com parafusos M4

O painel inferior pode suportar montagem de bomba D5 ou DDC com parafusos M4

На кабельную панель можно устанавливать трубчатый резервуар высотой до 150мм с помощью винтов M4

На нижнюю панель можно устанавливать насос D5 или DDC с помощью винтов M4

케이블 바는 나사로 최대 높이의 튜브 물통을 지지할 M4 150mm 수 있습니다

하단 패널은 나사로 또는 펌프 마운트를 M4 D5 DDC 지지할 있습니다 수

ケーブルバーで、M4ネジで高さが最大150mmのチューブ式水タンクを支える必要があります

ボトムパネルには、M4ネジでD5またはDDCポンプを取り付ける必要があります

线缆条可以用螺丝支撑高达毫米的高管容器 M4 150

底部面板可以用螺丝支持泵安装 M4 D5 DDC 或

纜線桿使用螺絲，可以支撐最高的蓄水管 M4 150mm

底部面板使用螺絲，可以支撐泵安裝座 M4 D5 DDC 或

I N S TA LA Ç Ã O D A P L AC A DE E XP A N SÃO

확장 카드 설치

拡張カードの装着

扩展卡安装

擴充卡安裝

I N S TA LA C I ÓN D E L A TA R J E TA D E E X P A N S I Ó N

I N S TA LL AT I O N D E L A C A R T E D ’ E X T E N S I O N

I N S TA LL AT I O N D E R E R W E I T E R U N G S K A R T E

У С ТА Н О В К А П Л А Т Ы РА С Ш И Р Е Н И Я

I N S TA LL A Z IO N E D E L LA S CH E D A D ' ESP AN S I ON E

EXPANSION CARD INSTALLATION

I N S TA LA C I ÓN D EL S OP O R TE D E L A G P U

I N S TA LL AT I O N D U S U P P O R T D U G P U

I N S TA LL AT I O N D E S G P U - S TÄ N D E R S

УСТАНОВКА ПОДСТАВКИ ДЛЯ ГРАФИЧЕСКОГО ПРОЦЕССОРА

I N S TA LL A Z IO N E S U P PO R T O G P U

I N S TA LA Ç Ã O D O S U P OR T E DA G P U

G P U 스탠드 설 치

G P U  スタンド取り付け

G P U 支架安装

G P U 座安裝

GPU STAND INSTALLATION

I N S TA LA C I ÓN D E D I SC O DU R O /S S D

I N S TA LL AT I O N D U D I S Q U E D U R / S S D

H D D - / S S D - I N S TA L L AT I O N

У С ТА Н О В К А Ж Е С Т К О ГО Д И С К А И S S D  Н А К О П И Т Е Л Я

I N S TA LL A Z IO N E H D D /S S D

I N S TA LA Ç Ã O D O H D D /S S D

H D D/S S D 설 치

H D D / S S D  取り付け

H D D/S S D 安装

H D D/S S D 安裝

HDD/SSD INSTALLATION

UNSCREW THE INSERTS COVER

SCREW THE INSERTS COVER

Plug the GPU onto the motherboard

Find a location where you can place the GPU stand and make sure the GPU stand would not interfere with the GPU fans

Remove the GPU and plug the GPU stand onto PSU shroud

Plug the GPU onto the motherboard again

Raise the GPU stand’s top cap until it slightly lifts the GPU

Conecta la GPU en la placa base

Busca una ubicación en la que puedas colocar el soporte de la GPU y asegúrate de que este no interﬁera con los

ventiladores de la GPU

Extrae la GPU y conecta el soporte de la GPU en la envoltura PSU

Conecta la GPU en la placa base de nuevo

Levanta la tapa superior del soporte de la GPU hasta que suba levemente la GPU

Branchez le GPU sur la carte mère

Trouvez un endroit où placer le support du GPU en vous assurant qu'il ne gêne pas le fonctionnement des

ventilateurs du GPU

Retirez le GPU et branchez le support du GPU à la coque du bloc d'alimentation

Branchez à nouveau le GPU sur la carte mère

Soulevez le capot du support du GPU jusqu'à ce qu'il le soulève légèrement

GPU an die Hauptplatine anschließen

GPU-Ständer so positionieren, dass keine Beeinträchtigung der GPU-Lüfter vorliegt

GPU entfernen und GPU-Ständer an Netzteilverkleidung anbringen

GPU erneut an die Hauptplatine anschließen

GPU mit der Oberkappe des Ständers leicht anheben

Collegare la GPU alla scheda madre

Trovare una posizione in cui si possa collocare il supporto GPU ed accertarsi che questo non interferisca con le

ventole della GPU

Rimuovere la GPU e collegare il relativo supporto allo strato PSU

Ricollegare la GPU alla scheda madre

Sollevare la protezione superiore del supporto GPU in modo che sollevi leggermente la GPU

Conecte a GPU na placa-mãe

Encontre um local no qual você pode colocar o suporte da GPU e certiﬁque-se de que o suporte da GPU não interfere

nas ventoinhas da GPU

Remova a GPU e conecte o suporte da GPU no compartimento do PSU

Conecte a GPU na placa-mãe novamente

Levante a tampa superior do suporte da GPU até levantar a GPU levemente

Установите графический процессор на материнскую плату

Найдите место, куда можно установить подставку для графического процессора, и убедитесь, что она не будет

мешать работе вентиляторов графического процессора

Извлеките графический процессор и установите подставку на кожух блока питания

Повторно установите графический процессор на материнскую плату

Поднимите регулятор высоты подставки, чтобы она слегка приподнимала графический процессор

GPU 를 마더보드에 꽂습니다

GPU GPU GPU 스탠드를 배치할 수 있는 위치를 찾고 스탠드와 팬이 서로 닿지 않도록 주의합니다

GPU GPU PSU 를 제거하고 스탠드를 덮개에 꽂습니다

GPU 를 마더보드에 다시 꽂습니다

GPU GPU GPU 스탠드가 를 살짝 들 때까지 스탠드의 상단 캡을 올립니다

將插入主機板 GPU

找到要安裝座的位置，確定座不會干擾風扇 GPU GPU GPU

拆下並把座插到電源供應器遮罩上 GPU GPU

將插回主機板 GPU

抬升底座的頂蓋，直到頂蓋能稍微把推起 GPU GPU

将插入主板 GPU

找到可以放置支架的位置，并确保支架不会干扰风扇 GPU GPU GPU

移开并将支架插入罩盖 GPU GPU PSU

再次将插入主板 GPU

提高支架顶盖，直到略微提升起 GPU GPU

GPUをマザーボードに差し込みます

GPUファンの動作に干渉しないようにGPUスタンドを配置できる場所を決めます

GPUを取り外し、GPUスタンドをPSUシュラウドに差し込みます

もう一度GPUをマザーボードに差し込みます

GPUスタンド最上部のキャップを引き上げて、GPUを少し持ち上げます

A T X PS U I N S T A L L A T I O N

I N S TA LA C I ÓN D E L A F U E NT E DE A LI M E NTACI Ó N

I N S TA LL AT I O N D E L’ A L IM E N TAT I ON

I N S TA LL AT I O N D E R S T R O M V E R S O R G U N G

У С ТА Н О В К А И С Т О Ч Н И К А П И ТА Н И Я

I N S TA LL A Z IO N E D E L L’ A L I M E N TAT O RE

I N S TA LA Ç Ã O D A FONT E DE A LI M E NTAÇÃ O

전원공급장치 설치

電源の装着

电源安装

電源安裝

POWER SUPPLY INSTALLATION

S F X PS U I N S T A L L A T I O N

IMPORTANT!

Install the PSU with the fan facing down.

CABLE CONNECTIONS

U S B 3.1 G E N 1 H D A UD I OU S B 3 .1 G EN 2

FOR NON-INTEL STANDARD F_PANEL HEADER USEFOR INTEL STANDARD F_PANEL HEADER USE

高清音頻輸出

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

HDD LED

電源LED

電源開關

HD 오디오 출력

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

HDD LED

전원 LED

전원 스위치

Звуковой выход HD

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

Индикатор диска жесткого

Индикатор питания

Выключатель питания

HDオーディオ

USB3.1Gen2Type-C

USB3.1Gen1Type-A

HDD LED

パワーLED

電源スイッチ

高清音频输出

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

HDD LED

电源LED

电源开关

Saída de áudio HD

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

LED do HDD

LED de alimentação

Interruptor de alimentação

Uscita audio HD

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

LED HDD

LED alimentazione

Interruttore d’alimentazione

HD Audio Output

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

HDD LED

Power LED

Power switch

Sortie audio HD

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

Témoin disque dur

Témoin d’alimentation

Interrupteur marche/arrêt

HD-Audioausgang

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

Festplatten-LED

Betriebs-LED

Netzschalter

Salida de audio HD

USB 3.1 Gen2 Type-C

USB 3.1 Gen1 Type-A

LED de unidad de disco duro

LED de alimentación

Interruptor de encendido

UNSCREW CAPTIVE THUMB SCREW

PULL TOP OF GLASS PANEL

2 3

LIFT AND REMOVE PANEL

Produktspecifikationer

Varumärke:	NZXT
Kategori:	Inte kategoriserad
Modell:	H210
Färg på produkten:	Grijs
Vikt:	5900 g
Bredd:	210 mm
Djup:	372 mm
Höjd:	349 mm
LED-indikatorer:	HDD, Power
Anslutningsteknik:	Bedraad
Certifiering:	CE, FCC
Ljudutgång:	Ja
Material:	SGCC, Tempered glass
Modell:	PC
Kabelteknik:	1000Base-SX
Internera:	Ja
Strömförsörjning ingår:	Nej
Förbättrad kabelhantering:	Ja
Överföringshastighet:	1 Gbit/s
Maximal CPU-kylarhöjd:	165 mm
Maximal grafikkortslängd:	325 mm
Maximal PSU-längd:	311 mm
Fläkthastighet:	1000 - 1400 RPM
Lagertyp:	Rifle-lager
Produktens färg:	Black, White
Formfaktor:	Mini Tower
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	1
Antal USB 3.2 Gen 2 (3.1 Gen 2) typ C-portar:	1
Bakre fläktar installerade:	1x 120 mm
Harmonized System (HS)-kod:	84733080
Sidoruta:	Ja
Ljudanslutning:	Nej
Hårddiskstorlek som stöds:	2.5, 3.5 "
Som stöds moderkorts formfaktorer:	Mini-ITX
Av- och på-knapp:	Ja
Ljudnivå (hög hastighet):	28 dB
Antalet expansionsplatser:	2
Antal 2,5 "vikar:	4
Anti-dammfilter:	Ja
Maximal främre fläktar:	2
Frontfläktdiametrar som stöds:	120,140 mm
Storlek som stöds för främre radiator:	120 mm
Antal 3,5 "vikar:	1
Panel(er) i härdat glas:	Ja
Antal bakfläktar som stöds (max):	1
Bakre fläktdiametrar som stöds:	120 mm
Antal toppfläktar som stöds (max):	1
Toppfläktdiametrar som stöds:	120 mm
Storlek som stöds för bakre radiator:	120 mm
Installerade toppfläktar:	1x 120 mm
