TOP RGB LED STRIP

FRONT COOLER BRACKET

FRONT I/O

SMART DEVICE (H500i)

RIGHT METAL PANEL

FRONT RIGHT DUST FILTER

FRONT BOTTOM DUST FILTER

CHASSIS

REAR EXHAUST FAN

PSU DUST FILTER

VERTICAL GPU MOUNT (H500i)

LEFT TEMPERED GLASS SIDE PANEL

SSD TRAY

CABLE BAR

CABLE BAR RGB LED STRIP (H500i)

TOP DUST FILTER

TOP EXHAUST FAN

LED

USB

POWER

PSU

SATA

USB

SATA

FAN 3

FAN 2

FAN 1

COMPONENT LIST

L I S TA D E C O M P O N E N T ES

L I S T E D E S C O M P O S A N TS

K O M P O N E N T E N L I ST E

С П И С О К К ОМ П О Н Е Н Т О В

E L E N C O D E I CO M P O N E N T I

L I S TA D E C O M P O N E N T ES

구성품 목록

部品リスト

零件表

Thumb screw 6-32 x 6mm

Special thumb screw 6-32 x 6mm

Hexagon screw 6-32 x 6mm

Screw 6-32 x 5mm

Screw M3 x 5mm

Screw KB5 x 10mm

Standoff 6-32 x 6.5+4mm

Porsition standoff 6-32x 6.5+4mm

Standoff wrench

Cable tie

Breakout Cable

Extension slots installation

Side panel, Fan bracket

Power supply installation

Motherboard installation, 3.5 hard drive installation

2.5 hard drive installation

Fan installation

Motherboard installation

Cable managment

For Non-Intel Standard F_Panel Header Use

Vis à serrage à main 6-32 x 6 mm

Vis à serrage à main spéciale 6-32 x 6 mm

Vis hexagonale 6-32 x 6 mm

Vis 6-32 x 5 mm

Vis M3 x 5 mm

Vis KB5 x 10 mm

Entretoise 6-32 x 6,5 + 4 mm

Support de montage 6-32x 6.5+4 mm

Clé pour entretoise

Attache-câble

Câble multi connexions

Installation des emplacements d'extension

Panneau latéral, Support d'alimentation électrique, Plateau disque dur

Installation de l'alimentation électrique

Installation de la carte mère, installation du disque dur 3,5’’

Installation du disque dur 2,5’’

Installation du ventilateur

Installation de la carte mère

Gestion du câblage

Pour le connecteur Front Panel de cartes mères non-intel

指旋螺丝 6-32 x 6mm

特制指旋螺丝 6-32 x 6mm

六角螺丝 6-32 x 6mm

螺丝 6-32 x 5mm

螺丝 M3 x 5mm

螺丝 KB5 x 10mm

脚柱 6-32 x 6.5+4mm

脚柱定位支架 6-32 x 6.5+4mm

脚柱套筒板手

束线带

分接线

扩充槽安装

侧板, 电源支架

安装电源

3.5 硬盘安装, 主板安装

2.5 硬盘安装

安装风扇

主板安装

主板安裝

线缆管理

用于非英特尔标准主板前版接口

Rändelschraube 6 – 32 x 6 mm

Spezielle Rändelschraube 6 – 32 x 6 mm

Sechskantschraube 6 – 32 x 6 mm

Schraube 6 – 32 x 5 mm

Schraube M3 x 5 mm

Schraube KB5 x 10 mm

Abstandhalter 6 – 32 x 6,5 + 4 mm

Abstandhalter 6-32x 6.5+4mm positionieren

Abstandhalter-Schlüssel

Kabelbinder

Kabelpeitsche

Installation von Erweiterungssteckplätzen

Seitenblende, Netzteilhalterung, Festplattenfach

Netzteilinstallation

Motherboard-Installation, 3,5-Zoll-Festplatteninstallation

2,5-Zoll-Festplatteninstallation

Lüfterinstallation

Motherboard-Installation

Kabelverwaltung

Front Panel Header für alle gängigen nicht-Intel Mainboards

Viti a testa zigrinata 6-32 x 6 mm

Vite a testa zigrinata speciale 6-32 x 6 mm

Vite esagonale 6-32 x 6 mm

Vite 6-32 x 5 mm

Vite M3 x 5 mm

Vite KB5 x 10 mm

Distanziatore 6-32 x 6,5 + 4 mm

Chiave per distanziatori

Fascetta per cavi

Cavo multiconnessione

Installazione alloggi d’espansione

Pannello laterale, staffa alimentatore, cassetto HDD

Installazione dell’alimentatore

Installazione della scheda madre, installazione HDD 3.5”

Installazione HDD 2.5”

Installazione della ventola

Installazione della scheda madre

Gestione dei cavi

Connettore F-Panel per Mainboard non Intel

Tornillo de apriete manual de 6-32 x 6 mm

Tornillo de apriete manual especial de 6-32 x 6 mm

Tornillo hexagonal de 6-32 x 6 mm

Tornillo de 6-32 x 5 mm

Tornillo M3 x 5mm

Tornillo KB5 x 10 mm

Separador 6-32 x 6,5 +4 mm

Separador de posicionamiento 6-32 x 6.5+4 mm

Llave para separadores

Brida para cables

Cable multiconector

Instalación de ranuras de extensión

Panel lateral, soporte de fuente de alimentación y bandeja para unidad de disco duro

Instalación de la fuente de alimentación

Instalación de la placa base e instalación de la unidad de disco duro de 3,5"

Instalación de la unidad de disco duro de 2,5"

Instalación del ventilador

Instalación de la placa base

Administración de los cables

Para panel frontal de placas base no Intel.

x12

Installed x0

Accessory Box x12

Screw M3 x 5mm

x16

Installed x8

Accessory Box x8

Screw KB5 x 10mm

Installed x8

Accessory Box x1

Standoff 6-32 x 6.5+4mm

Installed x1

Accessory Box x0

Position standoff 6-32x 6.5+4mm

Installed x0

Accessory Box x1

Standoff wrench

x10

Installed x0

Accessory Box x10

Cable tie

M I D - T O W E R

H500i / H500

CLEARANCES AND SPECIFICATIONS

M E D I D A S Y E S P E C I F I C AC I O N E S

D É G A G E M E N T S E T S P É C I F I C AT I O N S

A B S TÄ N D E U N D T E C H N I S C H E D AT E N

Т Е Х Н И Ч Е С К И Е Х А РА К Т Е Р И С Т И К И И З А З О Р Ы

S PA Z I N E C E S S A R I E S P E C I F I C H E

D I M E N S Õ E S E E S P E C I F I C AÇ Õ E S

간격과 규격

空間と仕様

间距与规格

間距與規格

主板支援

2.5’’SSD支援

3.5’’HDD支援

擴充槽

GPU 間距

線纜管理

CPU 散熱器間距

前面散熱器

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19-23mm

165mm

60mm

主板支持

2.5’’SSD支持

3.5’’HDD支持

扩充槽

GPU 间距

线缆管理

CPU 散热器间距

前面散热器

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19-23mm

165mm

60mm

マザーボードサポート

2.5’’SSDサポート

3.5’’HDDサポート

エクスパンションスロット

GPUクリアランス

ケーブルの管理

CPUクーラークリアランス

フロントラジエーター

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19-23mm

165mm

60mm

Поддержка материнской платы

для твердотельных накопителей 2,5"

для жестких дисков 3,5"

Разъемы расширения

Зазор для графического процессора

Организация кабельных систем

Кулер процессора

Передний радиатор

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19-23mm

165mm

60mm

Placa-principais suportadas

SSD de 2,5"

HDD de 3,5”

Ranhuras de expansão

Folga para a GPU

Gestão de cabos

Dissipador de CPU

Radiador frontal

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19mm

165mm

60mm

마더보드 지원

2.5" SSD

3.5" HDD

확장 슬롯

GPU 간격

케이블 정리

CPU 쿨러

앞쪽 라디에이터

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19-23mm

165mm

60mm

Cartes mère prises en charge

SSD 2,5’’

Disques durs 3,5’’

Baies d'extension

Longueur du GPU

Gestion du câblage

Radiateur du processeur

Radiateur avant

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19mm

165mm

60mm

Placas base admitidas

Unidad de estado sólido de 2,5’’

Unidad de disco duro de 3,5”

Ranuras de expansión

Distancia de seguridad para GPU

Administración de los cables

Disipador de la CPU

Radiador frontal

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19-23mm

165mm

60mm

Motherboard Support

2.5” SSD Support

3.5” HDD Support

Expansion Slots

GPU Clearance

Cable Management

CPU Tower Cooler

Front Radiator

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19-23mm

165mm

60mm

EXPLODED VIEW

V I S TA E X P L O S I O N A D A

V U E E N É C L AT É

E X P L O S I O N S D A R ST E L L U N G

Т Р Е Х М Е Р Н О Е П Р Е Д С ТА В Л Е Н И Е Д Е ТА Л Е Й

V E D U TA I N E S P L O S O

V I S TA E X P L O D I D A

확대도

展開図

部件分解图

部件分解圖

10.

11.

12.

13.

14.

15.

16.

17.

상단 필터

상단 배기팬

상단 RGB LED 스트립

후면 배기팬

PSU 먼지 필터

수직 GPU 마운트 (H500i)

좌측 강화 유리 사이드 패널

SSD 트레이

케이블 정리 바

케이블 바 RGB LED 스트립 (H500i)

전면 I/O

스마트 장치 (H500i)

우측 메탈 패널

전면 우측 먼지 필터

전면 하단 먼지 필터

섀시

전면 쿨러 브래킷

10.

11.

12.

13.

14.

15.

16.

17.

上部フィルタ

トップ排出ファン

トップ RGB LED ストリップ

リア排出ファン

PSU ダストフィルター

バーチャルGPUマウント (H500 ) i

左サイド強化ガラスパネル

SSDトレイ

クリーン保持具

ケーブルバーRGB LEDストリップ (H500i)

フロント I/O

スマートデバイス (H500 ) i

右サイド金属パネル

フロントライトダストフィルター

フロントボトムダストフィルター

シャーシ

フロントクーラーブラケット

10.

11.

12.

13.

14.

15.

16.

17.

上部滤网

顶部排气扇

顶部 RGB LED 灯带

后排气扇

PSU 防尘过滤器

直立显卡固定结构 (H500 ) i

左侧钢化玻璃板

硬盘架

理线档板

理线档板RGB LED 灯条 (H500 )i

前端 I/O

智能设备 (H500 ) i

右侧金属板

前板右侧防尘网

前板底部防尘网

机箱

前端冷却器支架

10.

11.

12.

13.

14.

15.

16.

17.

上部濾網

頂部排風風扇

頂部 RGB LED 燈條

後方排風風扇

電源供應器防塵濾網

直立顯卡固定結構 (H500 ) i

左側強化玻璃面板

硬盤架

理線檔板

整線檔板RGB LED 燈條 (H500 )i

前方 I/O

智慧裝置 (H500 )i

右側金屬面板

前右側濾網

前底部濾網

機殼

前方散熱器架

Filtro superior

Ventilador de escape superior

Tira LED RGB superior

Ventilador de escape trasero

Filtro de polvo de la PSU

Soporte vertical para GPU (H500i)

Panel de vidrio templado lateral izquierdo

Bandeja unidad de estado sólido

Barra de limpieza

Tira RGB LED de la barra de cableado (H500i)

E/S frontal

Dispositivo inteligente (H500i)

Panel metálico derecho

Filtro antipolvo delantero derecho

Filtro antipolvo delantero (bajo)

Chasis

Soporte del refrigerador frontal

10.

11.

12.

13.

14.

15.

16.

17.

SMART DEVICE (H500i)

D I S P O S I T I V O I N T E L I G E N T E

A P PA R E I L I N T E LL I G E N T

S M A R T D E V I C E

И Н Т Е Л Л Е К Т У А Л Ь Н О Е У С Т Р О Й С Т В О

D I S P O S I T I V O I N T E L L I G E N T E

D I S P O S I T I V O I N T E L I G E N T E

스마트 장치

スマートデバイス

智能设备

智慧裝置

The Smart Device connects to your PC via a single internal USB 2.0 connector. To enable control of the Smart Device, download

and install CAM from camwebapp.com.

FAN CONNECTORS - Three Fan connectors for three channels. To attach additional fans, use the included fan splitters.

Note: The ﬁrst fan connector with 4 pins on the fan splitter will be the primary fan. Do not mix PWM or 3-pin fans.

Note: To most effectively use CAM’s smart Adaptive Noise Reduction, you should connect your CPU fan to the Smart Device. If you

choose to do this, you will need to disable the CPU Fan warning in your motherboard’s BIOS settings.

RGB LED CONNECTOR - One LED strip is integrated inside the case. Connect additional HUE+ LED strips via the end connector located

on the bottom LED strip. To connect Aer RGB, connect directly to the RGB LED connector.

POWER CONNECTOR - Connect to the power supply to power on the smart device, fans, and LED strips.

Note: Do not connect while PC is powered on.

CONECTORES DE VENTILADOR - Tres conectores de ventilador para tres canales. Para conectar ventiladores adicionales, utiliza los

cables bifurcadores para ventilador incluidos.

Nota: El primer conector de ventilador con 4 patillas del cable bifurcador para ventilador será el ventilador principal. No mezcle

ventiladores PWM y de 3 patillas.

Nota: Para utilizar la reducción de ruido adaptativa inteligente de CAM de la forma más eﬁcaz, debes conectar el ventilador de la CPU al

dispositivo inteligente. Si decides hacerlo, deberás desactivar la advertencia del ventilador de la CPU en la conﬁguración de la BIOS de

la placa base.

CONECTOR LED RGB - Hay una tira de LED integrada en el interior de la caja. Conecta tiras LED HUE+ adicionales mediante el conector

ﬁnal ubicado en la tira de LED inferior. Para conectar Aer RGB, conéctalos directamente al conector LED RGB.

CONECTOR DE ALIMENTACIÓN - Conéctalo a la fuente de alimentación para alimentar el dispositivo inteligente, los ventiladores y las

tiras de LED.

Nota: No lo conectes mientras el PC esté encendido.

CONNECTEURS DE VENTILATEUR - Trois connecteurs de ventilateur pour trois canaux. Pour installer d'autres ventilateurs, utilisez les

répartiteurs fournis.

Remarque: le ventilateur branché au premier connecteur de ventilateur à 4broches du répartiteur de ventilateur est le ventilateur

principal. Ne pas brancher les ventilateurs PWM et les modèles à 3broches sur le même canal.

Remarque: Pour proﬁter au maximum du système de réduction intelligente de bruit du CAM, vous devez relier le ventilateur de votre

processeur au Smart Device. Dans ce cas, vous devrez désactiver l'avertissement d'absence de ventilateur du processeur dans les

paramètres BIOS de votre carte mère.

CONNECTEUR LED RGB - Une bande LED est intégrée au boîtier. Connectez d'autres bandes LED HUE+ via le connecteur situé sur la

bande LED inférieure. Pour connecter Aer RGB, branchez directement au connecteur LED RGB.

CONNECTEUR D'ALIMENTATION - Branchez à l'alimentation pour alimenter le Smart Device, les ventilateurs et les bandes LED.

Remarque: ne pas brancher lorsque l'ordinateur est sous tension.

LÜFTERANSCHLÜSSE - Drei Lüfteranschlüsse für drei Kanäle. Weitere Lüfter können über die im Lieferumfang enthaltenen

Lüfter-Splitter angeschlossen werden.

Hinweis: Der erste 4-polige Lüfteranschluss am Lüfter-Splitter ist der primäre Lüfter- PWM und 3-polige Lüfter dürfen nicht über

denselben Kanal kombiniert werden.

Hinweis: Für den efﬁzienten Einsatz der intelligenten Adaptive Noise Reduction am CAM sollten Sie den CPU-Lüfter mit dem Smart

Device verbinden. Sie müssen dazu die CPU-Lüfterwarnung in den BIOS-Einstellungen des Mainboards deaktivieren.

RGB-LED-STECKVERBINDER - Ein LED-Streifen ist in das Gehäuse integriert. Weitere HUE+ LED-Streifen können über den

Endverbinder am unteren LED-Streifen angeschlossen werden. Weitere Aer RGB können direkt über den RGB-LED-Steckverbinder

angeschlossen werden.

STROMANSCHLUSS - Schließen Sie das Netzteil an, um das Smart Device, die Lüfter und die LED-Streifen einzuschalten.

Hinweis: Nicht anschließen, während der PC eingeschaltet ist.

CONNETTORI VENTOLE - Tre connettori ventole per tre canali. Per ﬁssare le ventole aggiuntive, utilizzare gli splitter ventole inclusi.

Nota: il primo connettore ventole con 4 pin sullo splitter ventola sarà la ventola principale. Non mischiare ventole PWM e ventole a 3 pin

nello stesso canale.

Nota: per utilizzare in maniera più efﬁcace la riduzione del rumore adattiva di CAM, si consiglia di connettere la ventola CPU al

dispositivo intelligente. Se si sceglie questa opzione, è necessario disattivare l'avviso relativo alla ventola CPU nelle impostazioni BIOS

della scheda madre.

CONNETTORE LED RGB - Una striscia LED è integrata nel case. Collegare i nastri LED HUE+ aggiuntivi al connettore ﬁnale posizionato

sul nastro LED inferiore. Per collegare la ventola Aer RGB, collegarla direttamente al connettore LED RGB.

CONNETTORE DI ALIMENTAZIONE - Collegare l'alimentazione per accendere il dispositivo intelligente, le ventole e i nastri LED.

Nota: non effettuare il collegamento se il PC è acceso.

Le Smart Device se connecte à votre PC via un seul port USB2.0 interne. Pour activer le Smart Device, veuillez télécharger CAM

sur camwebapp.com.

Das Smart Device wird über den internen USB2.0-Anschluss mit Ihrem PC verbunden. Um die Steuerung des Smart Device zu

aktivieren, einfach CAM über camwebapp.com herunterladen und installieren.

Il dispositivo intelligente si collega al PC tramite un connettore USB 2.0 singolo interno. Per abilitare il controllo del dispositivo,

scaricare e installare CAM da camwebapp.com.

O dispositivo inteligente se conecta a seu computador por um conector USB 2.0 interno simples. Para habilitar o controle do

dispositivo inteligente, baixe e instale o CAM em camwebapp.com.

이 스마트 장치는 단일 내부 USB 2.0 커넥터를 통해 PC에 연결됩니다. 스마트 장치의 제어 기능을 사용하려면 에서 CAM을 camwebapp.com

다운로드하고 설치하십시오.

スマートデバイスは、内蔵 USB 2.0 コネクタ 1 つで PC に接続します。スマートデバイスを制御するには、camwebapp.com から CAM をダ

ウンロードしてインストールしてください。

智能设备通过单个 USB 2.0 接口连接到您的计算机。要想控制智能设备，请从 camwebapp.com 下载并安装 CAM。

智慧裝置透過一個內部的 USB 2.0 連接器連接至電腦。若要控制智慧裝置，請至 camwebapp.com 下載並安裝 CAM。

Интеллектуальное устройство подключается к ПК через внутренний портUSB2.0 Для управления интеллектуальным устройством

загрузите и установите CAM с сайта camwebapp.com.

El dispositivo inteligente se conecta a tu PC mediante un único conector USB 2.0 interno. Para activar el control del dispositivo

inteligente, descarga e instala CAM desde camwebapp.com.

S M A R T D E V I C E

P O R T S

CONECTORES DE VENTOINHA - Três conectores de ventoinhas para três canais. Para conectar ventoinha adicionais, utilize os divisores

para ventoinha incluídos.

Nota: O primeiro conector de ventoinha com 4 pinos no divisor para ventoinha será a ventoinha primária. Não misture ventoinhas PWM

ou 3 pinos.

Nota: Para usar a redução adaptável de ruído inteligente da CAM, você deve conectar a ventoinha da CPU ao dispositivo inteligente.

Se você escolher fazer isso, será necessário desabilitar o alerta da ventoinha da CPU nas conﬁgurações BIOS da placa-mãe.

CONECTOR RGB DE LED - Uma tira de LED é intregrada à parte interna do gabinete. Conecte as faixas de LED HUE+ adicionais pelo

conector ﬁnal localizado na parte inferior da faixa de LED. Para conectar o Aer RGB, conecte diretamente o conector LED RGB.

CONECTOR DE ALIMENTAÇÃO - Conecte a fonte de alimentação à alimentação do dispositivo inteligente, às ventoinhas e às faixas de

LED.

Nota: Não conecte enquanto o computador estiver ligado.

Разъемы вентиляторов - Три разъема вентиляторов для трех каналов. Чтобы присоединить дополнительные вентиляторы,

воспользуйтесь разветвительными кабелями для вентиляторов (в комплекте).

Примечание. Первый 4-контактный разъем разветвительного кабеля предназначен для основного вентилятора. Не используйте

PWM и 3-контактные вентиляторы на одном канале.

Примечание. Для максимально эффективного использования интеллектуальной функции адаптивного шумоподавления CAM

необходимо подключить вентилятор ЦП к интеллектуальному устройству. Если вы решите это сделать, необходимо будет

отключить предупреждение вентилятора ЦП в настройках BIOS материнской платы.

Светодиодный разъем (RGB) - Одна светодиодная лента встроена внутрь корпуса. Подсоедините дополнительные светодиодные

ленты HUE+ к разъему, расположенному на конце светодиодной ленты. Чтобы подключить Aer RGB, подсоедините его напрямую к

светодиодному разъему (RGB).

Разъем питания - Чтобы включить интеллектуальное устройство, вентиляторы и светодиодные ленты, подключите их к блоку

питания. Примечание. Не подключайте, если ПК включен.

팬 커넥터 - 3개 채널을 탑재했으며, 각 채널별로 3개의 팬 커넥터가 있습니다. 다른 팬을 추가로 설치하려면 포함된 팬 스플리터를 사용하십시오.

참고: 팬 스플리터에 핀 4개가 있는 첫 번째 팬 커넥터가 기본 팬입니다. PWM과 3핀 팬을 혼용하지 마십시오.

참고: CAM의 스마트한 적응형 노이즈 감소 기능을 효율적으로 사용하려면 CPU 팬을 스마트 장치에 연결해야 합니다. CPU 팬을 스마트 장치에 연결할

경우, 마더보드의 BIOS 설정에서 CPU 팬 경고 기능을 비활성화해야 할 수도 있습니다.

RGB LED 커넥터 - LED 스트립 1개가 케이스 내부에 내장되어 있습니다. 하부 LED 스트립에 위치한 엔드 커넥터를 통해 추가 HUE+ LED 스트립을 연

결하십시오. Aer RGB를 연결하려면 RGB LED 커넥터에 직접 연결하십시오.

전원 커넥터 - 전원 공급 장치에 연결하여 스마트 장치, 팬, LED 스트림에 전원을 공급합니다.

참고: PC 전원이 켜져 있는 동안에는 연결하지 마십시오.

ファンコネクタ - 3 つのチャネル用に 3 つのファンコネクタがあります。追加のファンを取り付けるには、付属のファンスプリッタを使用してください。

注：ファンスプリッタの最初の 4 ピンファンコネクタがプライマリファンになります。同じチャネルに PWM ファンと 3 ピンファンを混在させないでください。

注：CAM のスマート自動ノイズ低減機能を最も効果的に使用するには、CPU ファンをスマートデバイスに接続する必要があります。接続する場合は、マザーボ

ードの BIOS 設定で CPU ファンの警告を無効にする必要があります。

RGB LED コネクタ - 1 本の LED ストリップがケース内に統合されています。追加の HUE+ LED ストリップは、ボトム LED ストリップにあるエンドコ

ネクタで接続してください。Aer RGB を接続するには、RGB LED コネクタに直接接続してください。

電源コネクタ - スマートデバイス、ファン、LED ストリップに電源を供給するには、電源に接続してください。

注：PC の電源がオンの間は接続しないでください。

风扇接头 - 三个风扇接头，用于三个通道。要连接额外的风扇，请使用随附的风扇转接线。

注：风扇分频线上第一个 4 针风扇接头将用于主风扇。在同一通道请勿混淆 PWM 或 3 针风扇。

注：为了更有效地使用 CAM 的智能自适应降噪功能，您应该将 CPU 风扇连接到智能设备上。如果选择这样做，您应该在主板的 BIOS 设置中禁用 CPU 风扇警告。

RGB LED 接头 - 一条 LED 灯带已集成在机箱内。请通过底部 LED 灯带上的端接器连接额外的 HUE+ LED 灯带。要连接 Aer RGB，请直接连接至 RGB LED 接头。

电源接头 - 连接到电源，让智能设备、风扇和 LED 灯带通电。

注：请勿在计算机通电状态下进行连接。

風扇連接器 - 三個風扇連接器供三個通道使用。若要連接額外的風扇，請使用隨附的風扇分線器。

備註︰風扇分線器上的第一個 4 針腳風扇連接器將是主要風扇。請勿在同一個通道中混用 PWM 或 3 針腳風扇。

備註︰若要以最有效的方式使用 CAM 的自主適應降噪功能，您應將 CPU 風扇連接到智慧型裝置。若選擇這樣做，您必須停用主機板 BIOS 設定中的 CPU

風扇警告。

RGB LED 接頭 - 機殼內建一條 LED 燈條。透過底部 LED 燈條的端點接頭，即可連接額外的 HUE+ LED 燈條。若要連接 Aer RGB，請直接連接至

RGB LED 接頭。

電源連接器 - 連接至電源供應器，為智慧裝置、風扇及 LED 燈條供電和啟用。

備註︰電腦電源開啟時，請勿連接。

Motherboard-Unterstützung

2,5-Zoll-SSD

3,5-Zoll-Festplatte

Erweiterungssteckplätze

GPU-Abstand

Kabelverwaltung

CPU-Kühler

Vorderer Kühlkörper

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19mm

165mm

60mm

Scheda madre supportata

SDD 2.5”

HDD 3.5”

Alloggi d’espansione

Spazio necessario alla GPU

Gestione dei cavi

Dispersore di calore CPU

Radiatore frontale

ATX, Micro-ATX, Mini-ITX

2+1

325mm

19mm

165mm

60mm

210MM 428MM

460MM

Filtre à poussière du haut

Ventilateur en extraction du haut

Bande LED RVB du dessus

Ventilateur d'échappement arrière

Filtre à poussière du bloc d'alimentation

Support vertical GPU (H500i)

Panneau latéral gauche en verre trempé

Plateau SSD

Barre pour la gestion des câbles

Bande LED de la barre cache câbles (H500i)

E/S avant

Smart Device (H500i)

Panneau métallique droit

Filtre à poussière avant droit

Filtre à poussière avant (dessous)

Châssis

Support du dissipateur avant

10.

11.

12.

13.

14.

15.

16.

17.

Top Filter

Lüfter für Luftauslass an Oberseite

RGB-LED-Streifen an Oberseite

Lüfter für Luftauslass an Rückseite

Netzteil-Staubﬁlter

Vertikale Graﬁkkkartenhalterung (H500i)

Hartglasfenster links

SSD-Fach

Reinigungsleiste

Kabelleisten-RGB-LED-Strip (H500i)

E/A an der Vorderseite

Smart Device (H500i)

Seitliche Abdeckung rechts aus Metall

Staubﬁlter vorne rechts

Staubﬁlter Unterseite vorne

Gehäuse

Kühlerhalterung an Vorderseite

10.

11.

12.

13.

14.

15.

16.

17.

Filtro superiore

Ventola di scarico superiore

Striscia LED RGB superiore

Ventola di scarico posteriore

Filtro polvere alimentatore

Supporto Verticale per GPU (H500i)

Pannello laterale sinistro in vetro temperato

Cassetto SDD

Barra di gestione dei cavi

Barra cavi della Strip Led RGB (H500i)

I/O anteriore

Dispositivo intelligente (H500i)

Pannello destro in metallo

Filtro antipolvere frontale destro

Filtro antipolvere frontale inferiore

Chassis

Staffa raffreddamento anteriore

10.

11.

12.

13.

14.

15.

16.

17.

Filtro de topo

Ventoinha de exaustão da parte superior

Tira de LED RGB da parte superior

Ventoinha de exaustão traseira

Filtro de pó do PSU

Apoio vertical para GPU (H500i)

Vidro temperado do painel lateral esquerdo

Tabuleiro de SSD

Barra de limpeza

Barra para cabos com ﬁta de LED RGB (H500i)

E/S frontal

Dispositivo inteligente (H500i)

Painel de metal direito

Filtro de pó do lado direito da frente

Filtro de pó do fundo da frente

Chassi

Suporte da ventoinha frontal

10.

11.

12.

13.

14.

15.

16.

17.

Верхний фильтр

Верхний вытяжной вентилятор

Верхняя светодиодная лента RGB

Задний вытяжной вентилятор

Пылевой фильтр блока питания

Вертикальная установка видеокарты (H500i)

Левая боковая панель из закаленного стекла

Лоток для твердотельных накопителей

Панель Clean sweep

LED-лента RGB-подсветки на кабельной планке (H500i)

Разъемы спереди

Интеллектуальное устройство (H500i)

Правая металлическая панель

Передний правый воздушный фильтр

Передний нижний воздушный фильтр

Корпус

Кронштейн передней системы охлаждения

10.

11.

12.

13.

14.

15.

16.

17.

Installed x0

Accessory Box x1

Breakout Cable

Installed x5

Accessory Box x0

Special thumb screw 6-32 x 6mm

Installed x4

Accessory Box x0

Hexagon screw 6-32 x 6mm

x21

Installed x0

Accessory Box x21

Screw 6-32 x 5mm

Installed x2

Accessory Box x0

AThumb screw 6-32 x 6mm

Винт с барашком 6-32 х 6 мм

Специальный винт с барашком 6-32 х 6 мм

Винт шестигранный 6-32 х 6 мм

Винт 6-32 х 5 мм

Винт M3 х 5 мм

Винт КВ5 х 10 мм

Стойка 6-32 х 6,5 + 4 мм

Позиционирующая стойка 6-32 x 6.5+4 мм

Гаечный ключ

Кабельный хомут

Кабель-разветвитель

Разъемов расширения

Боковая панель, кронштейн для источника питания, лоток для жестких дисков

Установка источника питания

Установка материнской платы, установка жесткого диска 3,5''

Установка жесткого диска 2,5''

Установка вентилятора

Установка материнской платы

Организация кабельных систем

Для подключения фронтальной панели к материнским платам с разъёмами

не-Intel стандарта

나비나사 6-32 x 6mm

특수 나비나사 6-32 x 6mm

육각나사 6-32 x 6mm

나사 6-32 x 5mm

나사 M3 x 5mm

나사 KB5 x 10mm

스탠드오프 6-32 x 6.5+4mm

스탠드오프 렌치

케이블 타이

브레이크아웃 케이블

확장 슬롯 설치

사이드 패널, 전원공급장치 브래킷, HDD 트레이

전원공급장치 설치

마더보드 설치, 3.5 하드 드라이브 설치

2.5 하드 드라이브 설치

팬 설치

마더보드 설치

케이블 정리

비 인텔 표준 메인보드 F-패널(전면 패널) 헤더 용

ツマミネジ6-32 x 6mm

特製ツマミネジ6-32 x 6mm

6角ネジ6-32 x 6mm

ネジ6-32 x 5mm

ネジ M3 x 5mm

ネジKB5 x 10mm

スタンドオフ6-32 x 6.5+4mm

位置取り用支柱 6-32 x 6.5+4mm

スタンドオフ　レンチ

ケーブルタイ

ブレークアウトケーブル

拡張スロット装着用

サイドパネル、電源ブラケット、HDDトレイ固定用

電源装着用

マザーボード装着、3.5HDD装着用

2.5HDD装着

ファン装着用

マザーボード装着用

ケーブル整理用

MBのF-PanelヘッダがIntel標準ではない場合

指旋螺絲 6-32 x 6mm

特製指旋螺絲 6-32 x 6mm

六角螺絲 6-32 x 6mm

螺絲 6-32 x 5mm

螺絲 M3 x 5mm

螺絲 KB5 x 10mm

腳柱 6-32 x 6.5+4mm

腳柱定位支架 6-32 x 6.5+4mm

腳柱套筒板手

束線帶

分接線

擴充槽安裝

側板, 電源支架

安裝電源

3.5 硬碟安装, 主機板安装

2.5 硬碟安装

安裝風扇

主板安装

主板安裝

線纜管理

用於非英特爾標準主板前版接頭

Instalação das ranhuras de extensão

painel lateral, suporte da fonte de alimentação, tabuleiro de HDD

Instalação da fonte de alimentação

Instalação da placa principal, instalação da unidade de 3,5"

Instalação da unidade de 2,5"

Instalação da ventoinha

Instalação da placa principal

Gestão de cabos

Para ligação do painel frontal (F-Panel) em placa-mãe padrão não-Intel

Parafusos borboleta 6-32 x 6 mm

Parafusos de borboleta 6-32 x 6 mm

Parafusos hexagonal 6-32 x 6 mm

Parafusos 6-32 x 5 mm

Parafusos M3 x 5 mm

Parafusos KB5 x 10 mm

Separadores 6-32 x 6,5+4 mm

Chave para separador

Braçadeira para cabos

Cabo divisor

LED CONNECTOR

有毒有害物质及元素

Part Name / 部件名称

PCBA & Components

PCBA 及板上元件

Connector

连接器

Cables

线材

Metal Structure

金属结构件

Plastic Structure

塑胶结构件

Fans

风扇

Coating & Finish

涂料

Packaging Material

包装及缓冲材料

Key /

图示说明

Indicates toxic and hazardous substances in all homogeneous materials of the stated part is below the

limit requirement of SJ / T 11363-2006 standard.

表示该物有毒有害物质在该部件所有的均质材料中的含量均在SJ/T 11363-2006标准规定的限量要求以下。

Indicates toxic and hazardous substances in all homogeneous materials of the stated part is within

the limit requirement of the European Restriction of Hazardous Substances Directive 2011/65/EC

(the "RoHS Directive).

表示该物有毒有害物质在该部件的某一均质材料中的含量超出SJ/T11363-2006标准中的限量要求。系因全

球技术发展水平限制而无法实现有毒有害物质或元素替代。

H A Z A R D O U S S U B S TA N C E S

Paper and Printed Material

纸类及印刷品

Lead

(Pb)

铅

Mercury

(Hg)

汞

Calcium

(Cd)

镉

Hexavalent

Chromium

(Cr(VI))

六价铬

Polybrominated

Biphenyls

(PBB)

多溴联苯

Polybrominated

Diphenyl Ethers

(PBDE)

多溴二苯醚

Soporte y servicio

Si tiene preguntas o problemas con el producto NZXT que usted compró, no dure en ponerse en contacto

con service@nzxt.com y suministrar una explicación detallada de su problema así como su prueba de

compra. Puede hacer consultas sobre piezas de repuesto en support.nzxt.com. Para comentarios y

sugerencias, escriba un mensaje de correo electrónico a nuestro equipo de diseño: designer@nzxt.com.

Gracias por comprar un producto NZXT. Para más información acerca de NZXT, visítenos en línea. Página

web de NZXT: nzxt.com

サポートおよびサービス

購入されましたの製品に関するご質問または問題は、問題の詳細および購入の証明を添えて、ご遠慮なくNZXT

service@nzxt.comまでご連絡ください。交換部品はsupport.nzxt.comまでお尋ねください。ご意見およびご提案は弊社設

計チーム、までメールを送信してください。製品をご購入いただきましてありがとうございますdesigner@nzxt.com NZXT

。 NZXTに関する詳細は、インターネット上のウェブサイトをご覧ください。NZXT ウェブサイト: nzxt.com

Kundendienst und service

Falls Fragen oder Probleme bezüglich Ihres NZXT-Produktes auftreten, wenden Sie sich bitte mit einer

detaillierten Problembeschreibung und Ihrem Kaufbeleg an service@nzxt.com. Ersatzteile können Sie

unter support.nzxt.com anfragen. Kommentare und Anregungen senden Sie bitte per designer@nzxt.com

an unser Designteam. Vielen Dank, dass Sie ein NZXT-Produkt erworben haben. Weitere Informationen über

NZXT erhalten Sie im Internet. NZXT-Webseite: nzxt.com

Support et service

Si vous avez des questions ou des problèmes avec le produit NZXT que vous avez acheté, n’hésitez pas à

contacter service@nzxt.com avec une description détaillée de votre problème et votre preuve d’achat. Vous

pouvez aussi commander des pièces de remplacement auprès support.nzxt.com. Pour les commentaires et

les suggestions, envoyez un email à notre équipe de design, designer@nzxt.com. Merci d'avoir acheté ce

produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT : nzxt.com

Support and service

If you have any questions or problems with the NZXT product you purchased, please don’t hesitate to

Please include a detailed explanation of your problem and your proof of purchase. For comments and

suggestions, you can e-mail our design team, designer@nzxt.com. Lastly we would like to thank you for

your support by purchasing this product.

For more information about NZXT, please visit us online. NZXT Website: nzxt.com

Assistenza e servizio

In caso di dubbi o problemi con il prodotto NZXT acquistato, non esitate a contattarci utilizzando il nostro

sistema di assistenza. support.nzxt.com

Includere una spiegazione dettagliata del problema e la prova di acquisto. Per commenti e suggerimenti,

siete pregati di inviare un messaggio al nostro team di progettisti, all'indirizzo: designer@nzxt.com. Inﬁne,

vogliamo ringraziarvi del vostro supporto con l'acquisto di questo prodotto. Per altre informazioni su NZXT,

visitate il nostro sito. Sito NZXT: nzxt.com

지원 및 서비스

구입한 NZXT 제품과 관련하여 질문 또는 문제가 있을 경우, 당사의 지원 시스템(support.nzxt.com)을 사용하여

문의하십시오.

문제를 자세히 기술하고 구매 증빙을 제출하십시오. 의견 또는 제안 사항이 잇을 경우 당사 설계 팀에

designer@nzxt.com으로 이메일을 보내십시오. 마지막으로 이 제품을 구입하여 당사를 응원해 주셔서 감사합니다.

NZXT에 대해 자세히 알려면 온라인으로 방문하십시오. NZXT 웹사이트: nzxt.com

Assistência e manutenção

Caso tenha questões ou problemas com o produto NZXT adquirido, não hesite em contactar-nos através do

endereço service@nzxt.com fornecendo a explicação detalhada do seu problema e a prova de compra.

Poderá solicitar peças de substituição através do endereço support.nzxt.com. Para comentários e

sugestões, contacte a nossa equipa de design através do endereço de e-mail, designer@nzxt.com.

Obrigado por ter adquirido um produto NZXT. Para mais informações acerca da NZXT, visite-nos online.

Web site da NZXT: nzxt.com

支持和服务

如果有任何疑问或者在使用产品的过程中遇到任何问题,欢迎联络 ,联络时请提供关于问题的详细说 NZXT service@nzxt.com

明及购买凭证。您可以向查询更换部件。如有任何意见或建议,欢迎致信我们的设计团队,电子邮件地址是support.nzxt.com

designer@nzxt.com NZXT NZXT 。感谢您购买产品。有关的更多信息,请造访我们的在线网站。

NZXT nzxt.com网站：

支援和服務

如果在使用NZXT 產品的過程中有遇到任何問題或疑問，歡迎聯繫，並請提供問題的詳細敘述及購買證 service@nzxt.com

明。您可以透過查詢更換部件。如有任何意見或建議，歡迎來信與設計團隊聯繫。support.nzxt.com designer@nzxt.com

最後，感謝您購買產品。有關的更多信息，請訪問我們的網站。 NZXT NZXT

NZXT nzxt.com網站：

SUPPORT AND SERVICE

Служба поддержки и обслуживания

В случае возникновения вопросов или неисправностей в приобретенных вами продуктах NZXT обращайтесь по

адресу: service@nzxt.com с подробным описанием проблемы и подтверждением покупки. О наличии запчастей можно

узнать, обратившись по адресу: . Замечания и предложения отправляйте в адрес нашей группы support.nzxt.com

разработчиков: . Благодарим вас за покупку продукта NZXT. Более подробная информация о designer@nzxt.com

компании NZXT представлена на наших веб-сайтах. Веб-сайт NZXT: nzxt.com

nzxt.com

For more building tips and information, visit: blog.nzxt.com

NZXT, Inc.

13164 E Temple Ave, City of Industry, CA 91746, USA

NZXT Europe GmbH

Industieiring Ost 66 47906 Kempen Germany

Warranty terms for all NZXT products sold to Australia.

Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are

entitled to a replacement or refund for a major failure and or compensation for any other reasonably

foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to

be of acceptable quality and the failure does not amount to a major failure' (NZXT Corporation, 13164 E.

Temple Ave., City of Industry, CA 91746, USA TEL: +1-800-228-9395) Please contact the shop you purchased

from to receive prompt service. If the dealer refuses to offer the service, please contact us at directly at

support.nzxt.com

North American Customers:

Within the ﬁrst 60 days after purchase, please return your product (or for power supplies

installed within our enclosures, just the failed power supply) to your dealer or reseller for a replacement. If

the product is still within warranty and you can no longer return it to your dealer, please contact NZXT

Customer Support (support.nzxt.com) for assistance and instructions. NZXT will not accept returns

without prior approval and an RMA number.

In Europe:

Within the ﬁrst year after purchase, please return your product (or for power supplies

installed within our enclosures, just the failed power supply) to your dealer or reseller for a replacement. If

the product is still within warranty and you can no longer return it to your dealer, please contact NZXT

Customer Support for assistance and instructions. NZXT will not accept returns without prior approval.

Global Customers (Outside North America and Europe):

If your product needs to be returned or repair within the warranty period, please do so

through the retailer or distributor from whom you purchased the product. If you can no longer return the

product to your dealer, please contact NZXT Customer Support for assistance. Please note, proof of

purchase from an authorized NZXT retailer is required for ALL warranty servicing.

VII. To Obtain Technical Support.

If you have already referenced your product owner's manual and still need help, please visit

support.nzxt.com for details and contact information.

VIII. For Warranty Service.

In the event that warranty repair or replacement is necessary, NZXT will request and you must provide proof

of purchase (store receipt or invoice) in order to receive warranty service. For

Visit support.nzxt.com for information on warranty coverage and service

Visitare il sito support.nzxt.com per informazioni sulla copertura e sul servizio della garanzia.

보증 범위와 서비스에 대한 자세한 내용은 을 참조하십시오 support.nzxt.com

Informationen zu Geltungsbereich und Service der Garantie nden Sie unter support.nzxt.com

Visite el sitio Web support.nzxt.com para obtener información sobre la cobertura y el servicio de la garantía.

Visitez support.nzxt.com pour les informations de la couverture de la garantie et du service.

Visite support.nzxt.com para obter informações sobre a cobertura da garantia e assistência

Подробную информацию об условиях гарантийного обслуживания см. на веб-сайте support.nzxt.com

请造访 support.nzxt.com 了解保修范围和服务的信息

請訪問了解產品保固範圍和更多服務訊息 support.nzxt.com

保証範囲およびサービスに関する情報については、にアクセスしてください。support.nzxt.com

I. Warranty Length

NZXT computer cases, temperature meters, fans, accessories, and cables carry a 2 year warranty from the

date of purchase for parts and labor. Any replacement product will be warranted for the remainder of the

warranty period or thirty days, whichever is longer. Proof of purchase is required for warranty service.

II. Who Is Protected

The Warranty covers only NZXT products purchased by the original consumer from authorized NZXT retailers.

III. What Is Covered

Please note that our warranty is not an unconditional guarantee. If the product, in NZXT's opinion,

malfunctions within the warranty period, NZXT will at its discretion repair or replace the product that is

equal or greater in value depending on supply. The warranty does not cover any NZXT product that was

damaged due to accident, misuse, abuse, improper installation, usage not in accordance with product

speciﬁcations and instructions, natural or personal disaster, or unauthorized alterations, repairs or

modiﬁcations.

Our warranty does not cover the following:

Any product or serial number/warranty sticker modiﬁcation applied without permission from NZXT. Any

damage that is not a manufacturing defect. Damage, deterioration or malfunction resulting from accident,

abuse, misuse, neglect, ﬁre, water, lightning, or other acts of nature, unauthorized product modiﬁcation or

failure to follow instructions included with the product. Repair or attempted repair by anyone not

authorized by NZXT. Shipping or transport damage (claims must be made with the carrier) Normal wear and

tear. NZXT does not warrant that this product will meet your requirements. It is your responsibility to

determine the suitability of this product for your purpose. Removal or installation charges. Shipping

charges. Any incidental charges.

IV. Exclusion Of Damages (Disclaimer)

NZXT's sole obligation and liability under this warranty is limited to the repair or replacement of a defective

product at our option. NZXT shall not, in any event, be liable for any incidental or consequential damage,

including but not limited to damages resulting from interruption of service and loss of data, business, or for

liability in tort relating to this product or resulting from its use or possession.

V. Limitations Of Implied Warranties

There are no other warranties, expressed or implied, including but not limited to those of merchantability or

ﬁtness for a particular purpose. The duration of implied warranties is limited to the warranty length

speciﬁed in Paragraph I.

NZXT WARRANTY

REGULATIONS

This Class B personal computer case with smart device complies with Canadian ICES-003

CAN ICES-3(B) / NMB-3(B)

Cet étui pour ordinateur personnel de classe B avec dispositif intelligent est conforme à la norme NMB-003

du Canada

This personal computer casewith the smart device is tested tocomply with FCC standard, Australian standard

and EU EMC Directive (2014/30/EU)

VI. Local Law And Your Warranty

This warranty gives you speciﬁc legal rights. You may also have other rights granted under local law. These

rights may vary.

2 3

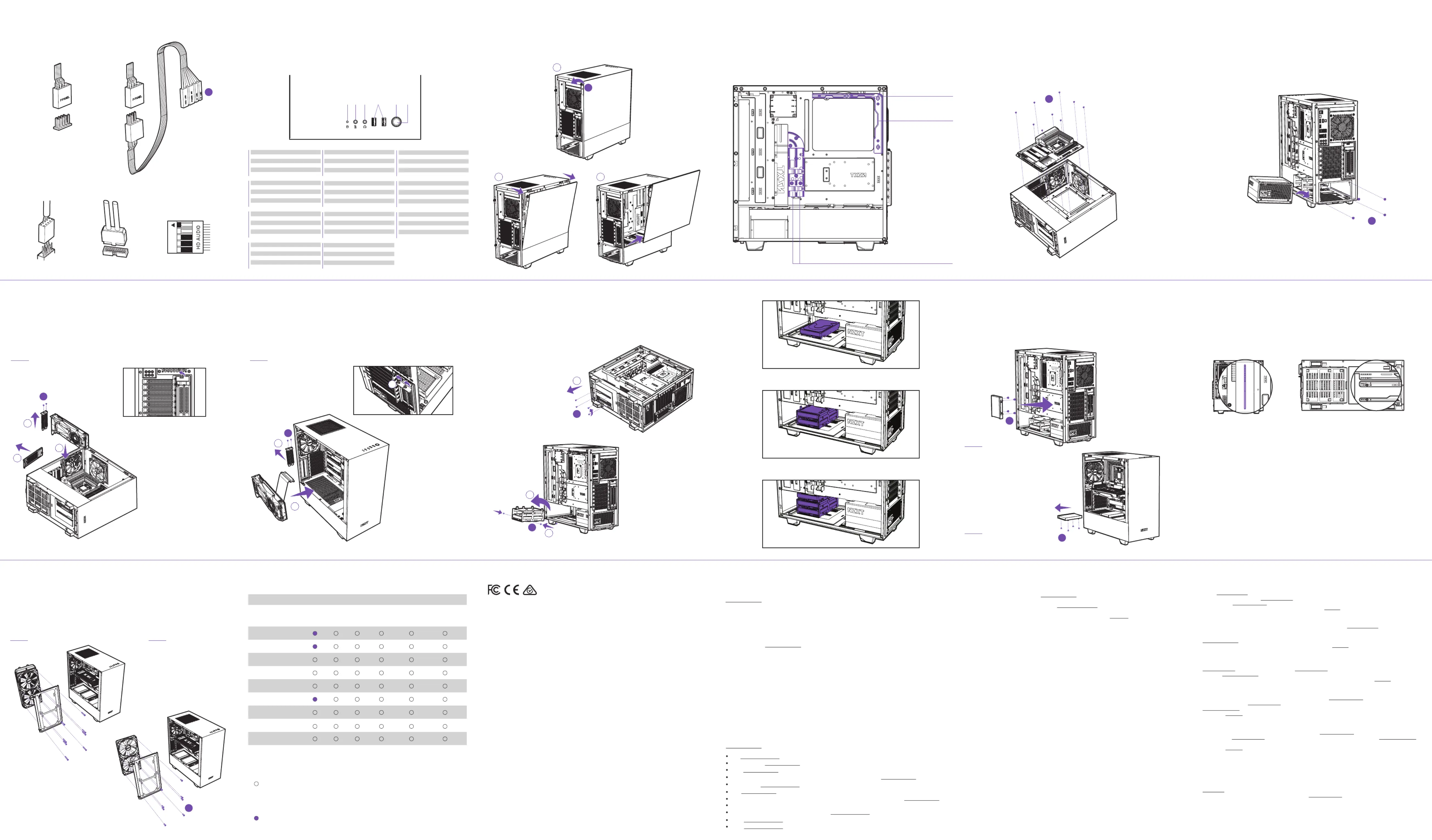

CABLE CONNECTIONS

D I S C O D E A D M I N I S T R A C I Ó N D E CA B L E S

C O N N E X I O N S D E S C Â B L E S

K A B E LV E R B I N D U N G E N

П О Д К Л Ю Ч Е Н И Е К А Б Е Л Е Й

C O L L E G A M E N T I D E I CA V I

L I G A Ç Õ E S D E C A B O S

케이블 연결

ケーブル接続

线缆连接

線路連接

PANEL REMOVAL

E X T R A C C I Ó N D E PA N E L

R E T R A I T D U PA N N E A U

B L E N D E E N T F E R N E N

С Н Я Т И Е П А Н Е Л И

R I M O Z I O N E D E L PA N N E L LO

R E M O Ç Ã O D O S PA I N É I S

패널 제거

パネルの取り外し

卸下面板

移除面板

I N S TA L A Ç ÃO D A P L A C A D E E X PANSÃO

확장 카드 설치

拡張カードの装着

扩展卡安装

擴充卡安裝

I N S TA L A C I Ó N D E L A TAR J E TA DE EXPA N S I Ó N

I N S TA L L ATI O N D E L A C A R T E D’EXTENSION

I N S TA L L ATI O N D E R E R W E I T E R U N G S K A R T E

У С ТА Н О В К А П Л А Т Ы РАС Ш И Р Е Н И Я

I N S TA L L A Z I O N E D E LLA S C H E D A D ' E S P A N S I O N E

EXPANSION CARD INSTALLATION

BUTTONS AND I/O

B O TO N E S Y E / S

B O U T O N S E T E / S

TA S T E N U N D E / A

К Н О П К И И РА З Ъ Е М Ы В В О Д А / В Ы В ОД А

P U L S A N T I E I /O

B O TÕ E S E E / S

버 튼 및 I / O

ボタンおよび I / O

按钮和 I / O

按鈕和 I / O

C O M PAT I B I L I D A D D E V E N T I L A D O R E S Y RADIADORES

P R I S E E N C H A R G E D E S R A D I AT E U R S E T V E N T I L ATEURS

L Ü F T E R - U N D K Ü H L E R - U N T E R ST Ü T Z U N G

S U P P O R T O V E N T O L E E R A D I ATO R E

S U P O R T E PA R A V E N T O I N H A E A R A D I A D O R

С О В М Е С Т И М Ы Е РА Д И АТ О Р И В Е Н Т И Л Я ТО Р

팬 및 라디에이터 지원

対応ファンおよびラジエータ

风扇和散热器支持

風扇和散熱排支援

FAN AND RADIATOR SUPPORT

HDD LED

Microphone Input

HD Audio Output

USB 3.1 Gen 1

Power LED

Power switch

LED de unidad de disco duro

Entrada de micrófono

Salida de audio HD

USB 3.1 Gen 1

LED de alimentación

Interruptor de encendido

Témoin disque dur

Entrée micro

Sortie audio HD

USB 3.1 Gen 1

Témoin d’alimentation

Interrupteur marche/arrêt

Festplatten-LED

Mikrofoneingang

HD-Audioausgang

USB 3.1 Gen 1

Betriebs-LED

Netzschalter

LED HDD

Ingresso microfono

Uscita audio HD

USB 3.1 Gen 1

LED alimentazione

Interruttore d’alimentazione

LED do HDD

Entrada para microfone

Saída de áudio HD

USB 3.1 Gen 1

LED de alimentação

Interruptor de alimentação

Индикатор жесткого диска

Разъем для подключения микрофона

Звуковой выход HD

USB 3.1 Gen 1

Индикатор питания

Выключатель питания

HDD LED

마이크 입력

HD 오디오 출력

USB 3.1 Gen 1

전원 LED

전원 스위치

HDD LED

マイク

HDオーディオ

USB 3.1 Gen 1

パワーLED

電源スイッチ

HDD LED

麦克风输入

高清音频输出

USB 3.1 Gen 1

电源LED

电源开关

HDD LED

麥克風輸入

高清音頻輸出

USB 3.1 Gen 1

電源LED

電源開關

653 4

TOP

1x 120mm

1x 140mm

FRONT

2x 120mm

2x 140mm

REAR

1x 120mm

FRONT

1x 120mm

2x 120mm

REAR

1x 120mm

24-PIN CABLE AND

SMART DEVICE CABLE CHANNEL

FAN CABLE CHANNEL

8-PIN CHANNEL

H A Z L O T Ú M I S M O : S O P O R T E PAR A R E F R I G E R A D O R L Í Q U I D O

S U P P O R T D E R E F R O I D I S S E M E N T L I Q U I D E À A S S E M B L E R V O U S - M Ê M E

W A S S E R K Ü H LU N G M A R K E E I G E N B A U

S U P P O R T O P E R D I S S I PAT O R E A L I Q U I D O FA I  D A  T E

S U P O R T E A R E F R I G E R A Ç ÃO L Í Q U I D A D I Y

П О Д Д Е Р Ж К А С А М О С Т О Я Т Е Л Ь Н О Й С Б О Р К И Ж И Д К О С Т Н О Й С И С Т Е М Ы О Х Л А Ж Д Е Н И Я

DIY 수냉식 쿨러 지원

水冷クーラー支持部の D I Y

D I Y 液体冷却器支持

D I Y 水冷支援

DIY LIQUID COOLER SUPPORT

UNSCREW THE THUMB SCREW

I N S TA L A C I Ó N D E L A P L A CA B A S E

I N S TA L L ATION DE LA CARTE MÈRE

I N S TA L L ATION DER HAUPTPLATINE

У С ТА Н О В К А С И С Т Е М Н О Й П Л А Т Ы

I N S TA L L A Z I O N E D E LLA S C H E D A M A D R E

I N S TA L A Ç ÃO D A P L A C A P R I N C I PAL

마더보드 설치

マザーボードの装着

主板安装

主機板安裝

MOTHERBOARD INSTALLATION

I N S TA L A C I Ó N D E L A U N I D A D D E D I S C O D U R O

I N S TA L L ATION DE LECTEUR HDD

H D D - L A U F W E R K S I N S TA L L AT I O N

У С ТА Н О В К А Ж Е С Т К О Г О Д И С К А

I N S TA L L A Z I O N E D E LL’UNITÀ H D D

I N S TA L A Ç ÃO D A P L A C A D E E X PANSÃO

H D D 드 라 이 브 설 치

H D D 装着

H D D 驱动器安装

硬碟安裝

HDD DRIVE INSTALLATION

I N S TA L A C I Ó N D E L A U N I D A D D E D I S C O D E E STA D O S Ó L I D O

I N S TA L L ATION DU DISQUE SSD

S S D - L A U F W E R K S I N S TA L L AT I O N

У С ТА Н О В К А Т В Е Р Д ОТ Е Л Ь Н О Г О Н А К О П И Т Е Л Я

I N S TA L L A Z I O N E D E LL’UNITÀ S D D

I N S TA L A Ç ÃO D A P L A C A D E E X PANSÃO

S S D 드 라 이 브 설 치

S S D 装着

S S D 驱动器安装

S S D 安裝

SSD DRIVE INSTALLATION

U S B 3 .1 G E N 1 H D A U D I OU S B 2 . 0

I N S TA L A C I Ó N D E L A F U E N T E D E A L I M E N TAC I Ó N

I N S TA L L ATION DE L’ A L I M E N TATION

I N S TA L L ATION DER STROMVERSORGUNG

У С ТА Н О В К А И С Т О Ч Н И К А П И ТА Н И Я

I N S TA L L A Z I O N E D E LL’ALIMENTAT O R E

I N S TA L A Ç ÃO D A F O N T E D E A L I M E N TAÇÃO

전원공급장치 설치

電源の装着

电源安装

電源安裝

POWER SUPPLY INSTALLATION

The Cable Bar could support up to 150mm tall tube reservoir with M4 screws

The bottom Panel could support D5 or DDC pump mount with M4 screws

La barra para cables podría soportar un depósito de tubo de hasta 150mm de alto con tornillos M4

El panel inferior podría soportar el montaje de una bomba D5 o DDC con tornillos M4

La barre de gestion des câbles peut supporter un réservoir d'une hauteur maximale de 150mm avec des vis M4

Le panneau inférieur peut supporter un montage de pompe D5 ou DDC avec des vis M4

Die Kabelschiene bietet Platz für einen bis zu 150mm hohen Rohrbehälter mit M4-Schrauben

Die untere Abdeckung bietet Platz für eine D5- oder DDC-Pumpenhalterung mit M4-Schrauben

La barra dei cavi supporta un serbatoio tubolare alto ﬁno a 150 mm con viti M4

Il pannello inferiore supporta il montaggio della pompa D5 o DDC con viti M4

A barra de limpeza pode suportar um reservatório de tubos alto de 150 mm com parafusos M4

O painel inferior pode suportar montagem de bomba D5 ou DDC com parafusos M4

На кабельную панель можно устанавливать трубчатый резервуар высотой до 150мм с помощью винтов M4

На нижнюю панель можно устанавливать насос D5 или DDC с помощью винтов M4

케이블 바는 M4 나사로 최대 150mm 높이의 튜브 물통을 지지할 수 있습니다.

하단 패널은 M4 나사로 D5 또는 DDC 펌프 마운트를 지지할 수 있습니다.

ケーブルバーで、M4 ネジで高さが最大 150mm のチューブ式水タンクを支える必要があります。

ボトムパネルには、M4 ネジで D5 または DDC ポンプを取り付ける必要があります。

线缆条可以用 M4 螺丝支撑高达 150 毫米的高管容器

底部面板可以用 M4 螺丝支持 D5 或 DDC 泵安装

纜線桿使用 M4 螺絲，可以支撐最高 150mm 的蓄水管

底部面板使用 M4 螺絲，可以支撐 D5 或 DDC 泵安裝座

H O R I Z O N T A L G P U M O U N T

V E R T I C A L M O U N T

H O R I Z O N T A L M O U N T

R A D I A T O R M O D E F A N M O D E

V E R T I C A L G P U M O U N T

The screws shown will

be provided within you

liquid cooler packaging.

CABLE MANAGEMENT SYSTEM

S I S T E M A D E G E ST I Ó N D E C A B L E S

S YS T È M E D E C Â B L A G E

K A B E L M A N A G E M E N T SY S T E M

С И С Т Е М А П Р О К Л А Д К И К А Б Е Л Е Й

S I S T E M A D I G E ST I O N E D E I C AV I

S I S T E M A D E G E R E N C I A M E N TO D E C A B O S

케이블 관리 시스템

ケーブルマネジメントシステム

理线管理系统

整線管理系統

FOR NON-INTEL STANDARD F_PANEL HEADER USEFOR INTEL STANDARD F_PANEL HEADER USE

IMPORTANT!

Install the PSU with the fan facing down.

Produktspecifikationer

Varumärke:	NZXT
Kategori:	Computerbehuizing
Modell:	H500i
Vikt:	7000 g
Bredd:	210 mm
Djup:	428 mm
Höjd:	460 mm
Lämplig för:	Spela
Ljudutgång:	Ja
Material:	SECC, Tempered glass
Modell:	PC
Luftflöde:	50.42 l/min
Strömförsörjning ingår:	Nej
Förbättrad kabelhantering:	Ja
Maximal CPU-kylarhöjd:	165 mm
Maximal grafikkortslängd:	381 mm
Fläkthastighet:	1400 - 1400 RPM
Lagertyp:	Rifle-lager
Produktens färg:	Svart
Formfaktor:	Midi Tower
Belysning:	Ja
Belysningsfärg:	Multi
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	2
Bakre fläktar installerade:	1x 120 mm
Sidoruta:	Ja
Ljudanslutning:	Ja
Hårddiskstorlek som stöds:	2.5, 3.5 "
Som stöds moderkorts formfaktorer:	ATX, Micro ATX, Mini-ITX
Strömförsörjning plats:	Botten
Ljudnivå (hög hastighet):	28 dB
Antalet expansionsplatser:	7
Antal 2,5 "vikar:	3
Anti-dammfilter:	Ja
Maximal främre fläktar:	2
Frontfläktdiametrar som stöds:	120,140 mm
Storlek som stöds för främre radiator:	280 mm
Antal 3,5 "vikar:	3
Panel(er) i härdat glas:	Ja
Antal bakfläktar som stöds (max):	1
Bakre fläktdiametrar som stöds:	120 mm
Antal toppfläktar som stöds (max):	1
Toppfläktdiametrar som stöds:	120,140 mm
Flytande kylförmåga:	Ja
Storlek som stöds för bakre radiator:	120 mm
Installerade toppfläktar:	1x 120 mm
