Sida 1/2

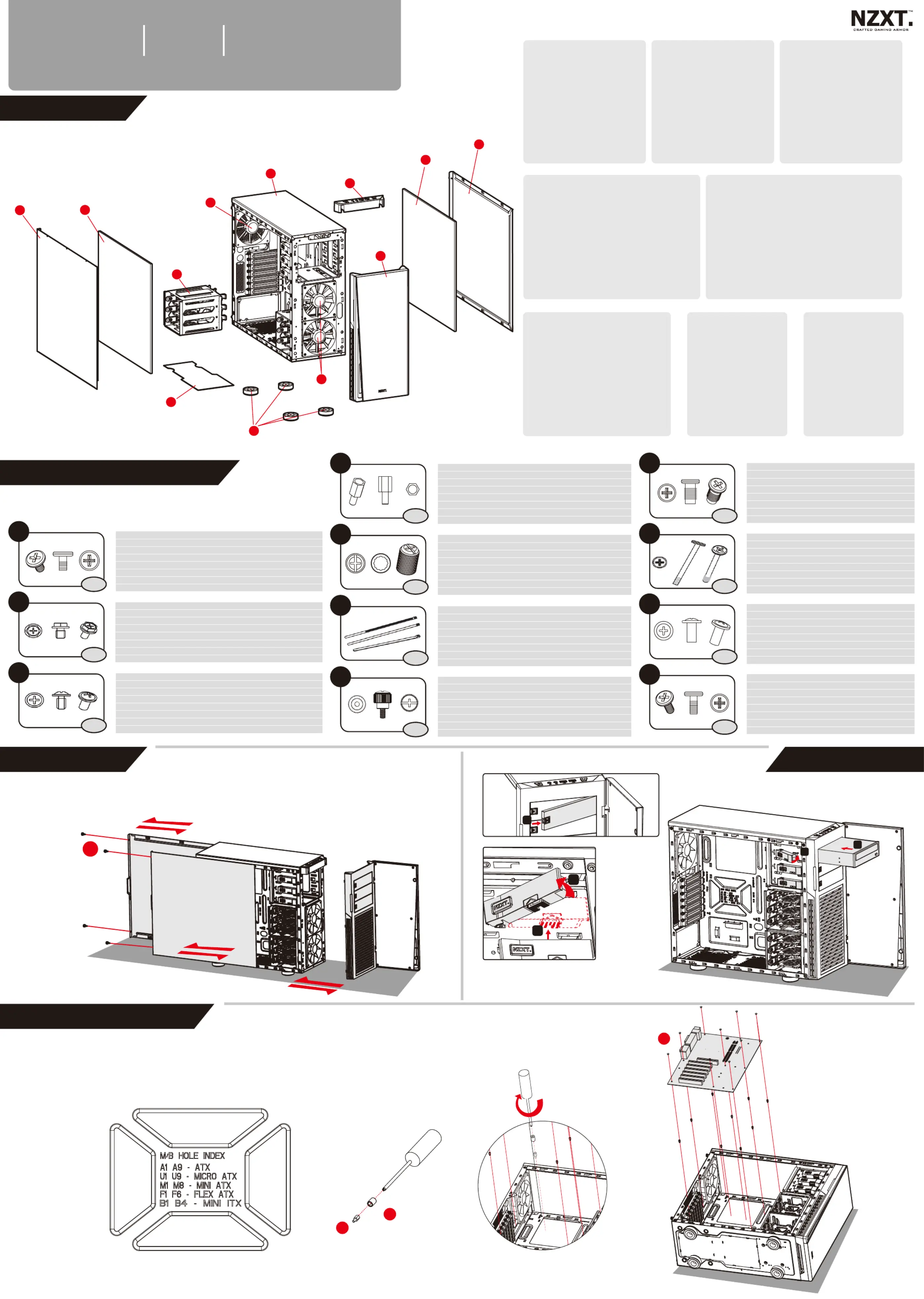

EXPLODED VIEW

EXPLOSIONSDARSTELLUNG

VISTA DETALLADA

VUE ÉCLATÉE

VISUALIZAÇÃO DESTACADA

ПОКОМПОНЕНТНЫЙ ВИД

部件分解图

展開図

1. Electronic Module

2. Front panel

3. Sound-absorbing cotton to the right

4. Right side panel

5. Rear 120mm Fan

6. Removable hard disk bay

7. Front 120mm fan

8. Chassis pad

9. Filter

10. Sound-absorbing cotton to the left

11. Left side panel

12. Main body

1. Module électronique

2. Panneau avant

3. Ouate insonorisante à droite

4. Panneau droit

5. Ventilateur (120mm d'épaisseur)

6. Baie de disque dur amovible

7. Ventilateur de façade

(120mm d'épaisseur)

8. Patin de châssis

9. Filtre

10. Ouate insonorisante à gauche

11 Panneau gauche

12. Corps principal

1. Módulo electrónico

2. Panel frontal

3. Algodón para absorber sonido situado a la derecha

4. Panel derecho

5. Ventilador (120mm de grosor)

6. Bahía para unidades de disco duro extraíble

7. Ventilador frontal (120mm de grosor)

8. Acolchado del chasis

9. Filtro

10. Algodón para absorber sonido situado a la izquierda

11. Panel izquierdo

12. Estructura principal

1. Elektronische Module

2. Frontblende

3. Schallabsorbierende Baumwolle rechts

4. Rechte Blende

5. Lüfter (120 mm dick)

6. Herausnehmbarer Festplatteneinschub

7. Vorderer Lüfter (120 mm dick)

8. Gehäusepolsterung

9. Filter

10. Schallabsorbierende Baumwolle links

11. Linke Blende

12. Hauptkörper

1. Módulo Eletrônico

2. Painel frontal

3. Algodão para absorção de ruído à direita

4. Painel direito

5. Ventoinha (120mm de espessura)

6. Compartimento amovível para disco rígido

7. Ventoinha frontal (120mm de espessura)

8. Revestimento do chassis

9. Filtro

10. Algodão para absorção de ruído à esquerda

11. Painel esquerdo

12. Unidade principal

1. Электронный модуль

2. Передняя панель

3. Звукопоглощающая ткань справа

4. Правая панель

5. Вентилятор (толщиной 120 м м)

6. Съемный отсек для жесткого диска

7. Передний вентилятор

(толщиной 120 м )м

8. Подкладка системного блока

9. Фильтр

10. Звукопоглощающая ткань слева

11. Левая панель

12. Основной корпус

1. 电子模块

2. 前面板

3. 右吸音棉

4. 右侧板

5. 后12cm风扇

6. 可拆硬盘笼

7. 前12cm风扇

8. 机箱脚垫

9. 防尘滤网

10. 左吸音棉

11. 左侧板

12. 机身主体

1.電子モジュール

2.フロントパネル

3.右側消音材

4.右側パネル

5.背面120mmファン

6.ＨＤＤケージ

7.フロント120mmファン

8.シャーシ底部ゴム足

9.防塵フィルター

10.左側消音材

11.左側パネル

12.シャーシ本体

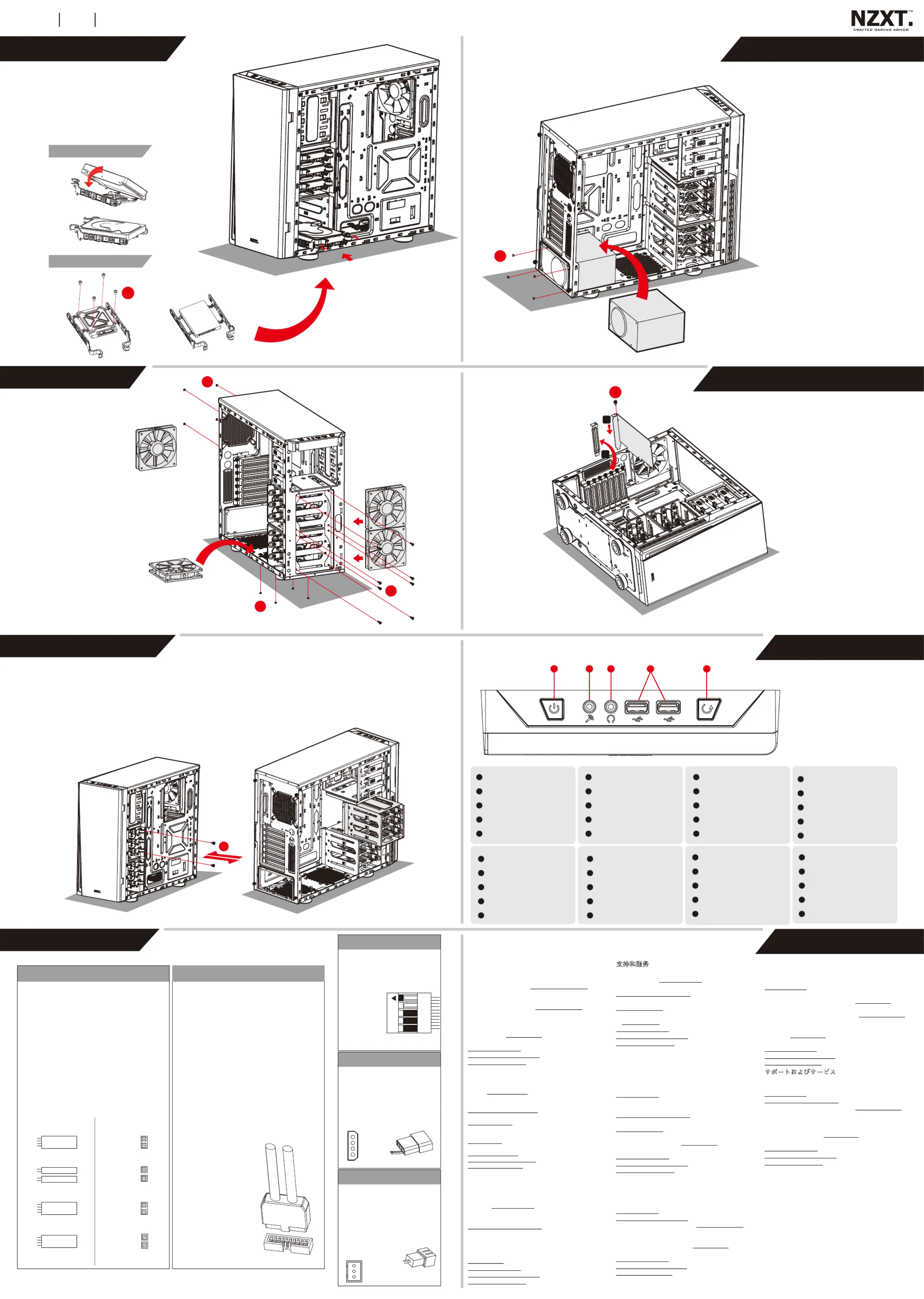

NetzteilinstallationSechskant schraube 6-32

Installation du bloc d’alimentationVis hexagonale 6-32

Instalación de fuente de alimentaciónTornillo hexagonal 6-32

Instalação da fonte de alimentaçãoParafuso hexagonal 6-32

安装电源六角螺丝 6-32

電源固定用電源用ネジ　6-32

Установка блока питанияВинт с шестиграннойголовкой 6-32

Power supply installationHexagon screw 6-32

Motherboard installation

Motherboard-InstallationAbstandhalter

Installation de la carte mèreDouille à sertir

Установка материнской платы

Зазор

Instalación de la tarjeta madreSeparador

Instalação da placa principalSeparador

安装主板支座绝缘螺钉

マザーボードの固定用

スタンドオフ（6角支柱）

Standoff

Installation des 5,25 Zoll-Laufwerks

Schraube M3x5

Installation du lecteur 5,25"

Установка дисковода 5,25’’

Vis M3x5

Винт M3x5

Instalación de unidad de disco de 5,25”

Tornillo M3x5

Instalação da unidade de 5,25 polegadas

Parafuso M3x5

安装 5.25 驱动器

螺丝 M3x5

5.25

"ドライブの固定用

M3ネジ M3x5

5.25 Drive installationScrew M3x5

x13

Seitliche Blende, Erweiterungskarte und Festplatteneinschub installieren

Rändelschraube 6-32

Installer le panneau latéral, la carte d'extension et le plateau de disque dur

Установка боковой панели, платы расширения и отсека для жесткого диска

Vis de serrage à main 6-32

Винт с барашком 6-32

Instale el panel lateral, la tarjeta de expansión y la bandeja para unidades de disco duro

Tornillo de pulgar 6-32

Instalar painel lateral, cartão de expansão e tabuleiro do disco rígido

Parafusos borboleta 6-32

安装侧板，扩展卡，硬盘笼

指旋螺丝 6-32

サイドパネル、拡張カート、ＨＤＤケージの装着

サムネジ6-32

Install side panel, expansion card, and hard disk trayThumb s crew 6-32

Lüfterinstallation

Schraube 5x10KT

Installation du ventilateur

Vis 5x10KT

Винт 5x10KT

Instalación de ventilador

Tornillo 5x10KT

Instalação da ventoinha

Parafuso 5x10KT

安装风扇

螺丝 5x10KT

安装风扇

ネジ　５x10KT

Fan installationScrew 5x10KT

Installation des vorderen Lüfters

Schraube 6-32x28

Installation ventilateur avant

Установка фронтального вентилятора

Vis 6-32x28

Винт 6-32x28

Instalación de ventilador frontal

Tornillo 6-32x28

Instalação da ventoinha frontal

Parafuso 6-32x28

安装前部风扇

螺丝 6-32x28

前面冷却ファン設置用

ネジ6-32x28

Front fan installationScrew 6-32x28

Installation des Festplattenträgers

Schraube 6-32 x 8 mm

Instalación de la bandeja de disco duro

installation du plateau du disque dur

Tornillo 6-32 x 8mm

Vis 6-32 x 8mm

Instalação do compartimento do disco rígido

Parafuso 6-32 x 8mm

Установка лотка для жесткого диска

Винт мм 6-32 x 8

安装硬盘托盘

螺丝 6-32 x 8mm

ＨＤＤトレイ固定用

6−32ｘ8ｍｍネジ

Hard drive tray installationScrew 6-32 x 8mm

x24

Installation der 2,5-Festplatte

Schraube M3 x 7mm

Instalación de disco duro 2,5

Installation du disque dur 2,5

Tornillo M3 x 7mm

Vis M3 x 7mm

Instalação do disco rígido de 2,5 polegadas

Parafuso M3 x 7mm

Установка жесткого диска 2,5''

Винт M3 x 7mm

2.5硬盘安装

螺丝 M3 x 7mm

2.5ＨＤＤ固定用

ネジ M3 x 7mm

2.5 hard drive installation

Screw M3 x 7mm

Motherboard Installation

Motherboard-InstallationAbstandhalter-Schlüssel

Installation de la carte mèreTourne-à-gauche de douille

Установка материнской платыГаечный ключ

Instalación de la tarjeta madreLlave del separador

Instalação da placa principalChave para separador

安装主板支座绝缘螺钉扳手

6角支柱固定用簡易レンチスタンドオフ用レンチ

Standoff wrench

Motherboard installation

Motherboard-Installation

Installation de la carte mère

Schraube 6-32x5

Vis 6-32x5

Установка материнской платыВинт 6-32x5

Instalación de la tarjeta madreTornillo 6-32x5

IInstalação da placa principalParafuso 6-32x5

安装主板螺丝 6-32x5

マザーボードの固定用

ネジ　6-32ｘ5

Screw 6-32x5

Cable ma nagement

Kabelverwaltung

Kabelbinder

Gestion des câbles

Serre-câble

Система организации проводов

Хомут для кабеля

Manejo de los cables

Amarre de cable

Gestão de cabos

Braçadeiras para cabos

线缆管理

线缆扎带

ケーブルの整理用結束バンド

Cable tie

COMPONENT LIST(including installed)

BLENDE ENTFERNEN

EXTRACCIÓN DE PANEL

RETRAIT DU PANNEAU

REMOÇÃO DOS PAINÉIS

СНЯТИЕ ПАНЕЛИ

卸下面板

パネルの取り外し

PANEL REMOVAL

5.25 Drive Installation

MOTHERBOARD INSTALLATION

INSTALLATION DER HAUPTPLATINE

INSTALACIÓN DE LA PLACA BASE

INSTALLATION DE LA CARTE MÈRE

INSTALAÇÃO DA PLACA PRINCIPAL

УСТАНОВКА СИСТЕМНОЙ ПЛАТЫ

主板安装

マザーボードの装着

H230

Manual

Classic

Silent Chassis

Produktspecifikationer

Varumärke:	NZXT
Kategori:	Computerbehuizing
Modell:	H230
Vikt:	7250 g
Bredd:	195 mm
Djup:	502 mm
Höjd:	447 mm
Inbyggda högtalare:	Nej
Ljudutgång:	Ja
Material:	Plastic, Steel
Modell:	PC
Strömförsörjning ingår:	Nej
Maximal CPU-kylarhöjd:	158 mm
Maximal grafikkortslängd:	400 mm
Produktens färg:	Vit
Formfaktor:	Midi Tower
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	2
Bakre fläktar installerade:	1x 120 mm
Sidoruta:	Nej
Ljudanslutning:	Ja
Hårddiskstorlek som stöds:	2.5, 3.5 "
Som stöds moderkorts formfaktorer:	ATX, Micro ATX, Mini-ITX
Antalet expansionsplatser:	7
Antal 3,5 "vikar:	6
Antalet 5,25 "fack:	3
