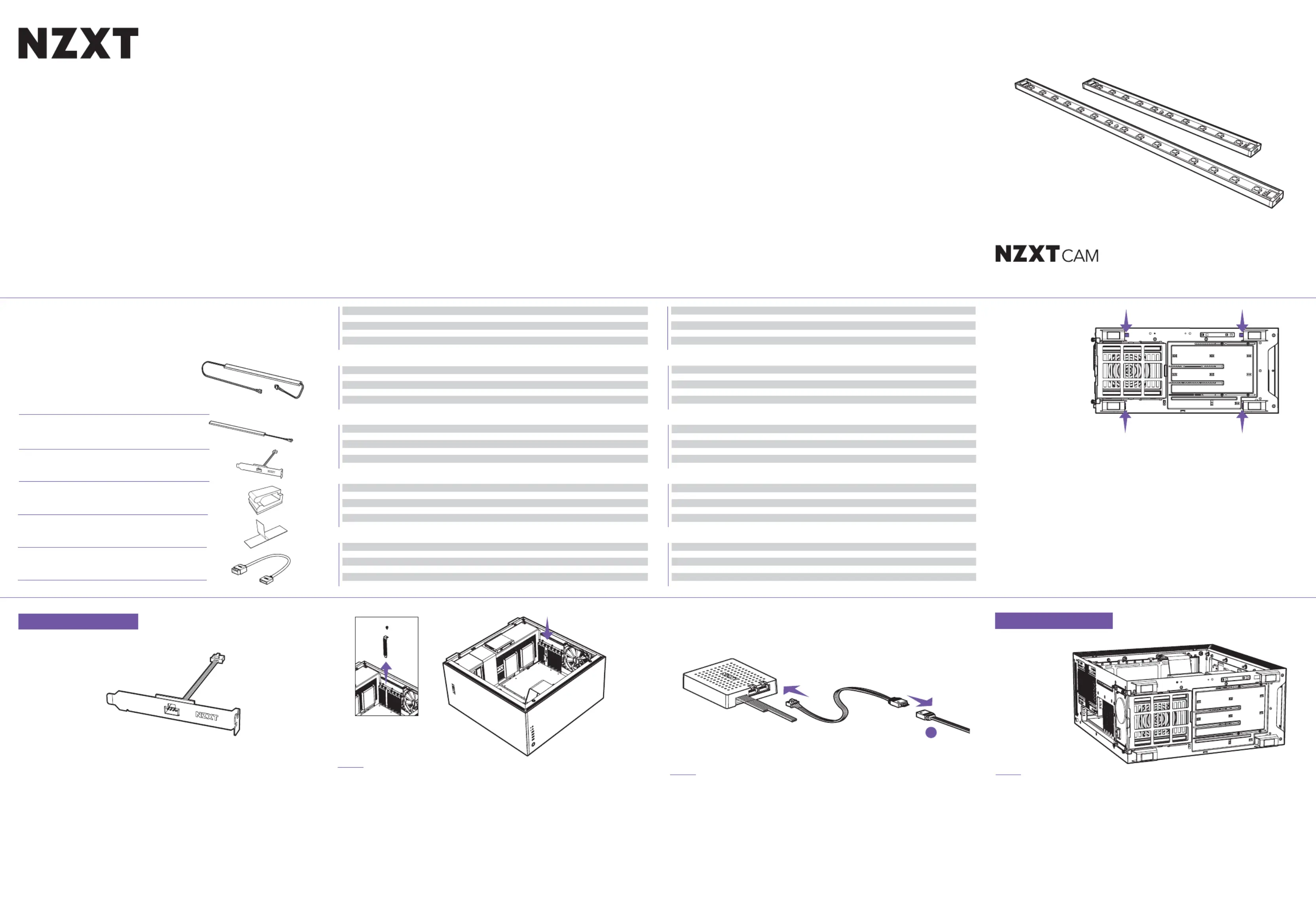

NZXT RGB Underglow Bruksanvisning

Läs gratis den bruksanvisning för NZXT RGB Underglow (3 sidor) i kategorin Lättnad. Guiden har ansetts hjälpsam av 18 personer och har ett genomsnittsbetyg på 4.4 stjärnor baserat på 3 recensioner. Har du en fråga om NZXT RGB Underglow eller vill du ställa frågor till andra användare av produkten? Ställ en fråga

x1

x1

x1

x2

x4

Secondary Underglow Module

PCIe Bracket with Connection Extension

C

Cable Holder

D

B

Primary Underglow Module with Connection Cable

A

Double-Sided Foam Tape

E

INSTALLATION

INSTALACIÓN

INSTALLATION

INSTALLIEREN

INSTALLAZIONE

INSTALAÇÃO

УСТАНОВКА

설치

設置

安装

安裝

COMPONENT LISTCOMPONENT LIST

LISTA DE COMPONENTES

LISTE DES COMPOSANTS

KOMPONENTENLISTE

ELENCO DEI COMPONENTI

LISTA DE COMPONENTES

СПИСОК КОМПЛЕКТУЮЩИХ

구성품 목록

部品リスト

零件表

零件表

STEP 1

Remove a PCIe slot from the rear of the PC case. Install the PCIe bracket using the screws provided with your case.

移除電腦機殼後方的插槽。使用機殼隨附的螺絲安裝支架。 PCIe PCIe

从机箱后部拆下插槽。使用机箱随附的螺丝安装支架。 PC PCIe PCIe

Elimina una ranura de PCIe de la parte posterior de la caja del PC.Instala el soporte PCIe con los tornillos que vienen con tu caja.

Retirez un emplacement PCIe à l'arrière du boîtier du PC.Installez le support PCIe à l'aide des vis fournies avec votre boîtier.

Entfernen Sie einen PCIe-Steckplatz von der Rückseite des PC-Gehäuses.Installieren Sie die PCIe-Halterung mit den Schrauben,

die im Lieferumfang Ihres Gehäuses enthalten sind.

Rimuovere uno slot PCIe dal retro del case.Installare la staffa PCIe utilizzando le viti in dotazione con il case.

Remova um slot PCIe da parte de trás do gabinete do PC.Instale o suporte PCIe usando os parafusos fornecidos junto ao gabinete.

СнимитесзаднейчастисистемногоблокаУстановитекронштейнспомощьювинтоввходящихвкомплекткорпусаслот PCI-e . PCI-e , .

PC ケースの背面から PCI-e スロットを取り外します。ケースに付属のネジを使用して、PCI-e ブラケットを取り付けます。

PC PCIe . PCIe .케이스뒷면에서슬롯을제거합니다케이스와함께제공된나사를사용하여브래킷을설치합니다

STEP 2

Using the connection cable, connect the PCIe bracket to the NZXT RGB & Fan Controller.

使用連接線將 支架連接至 和風扇控制器。PCIeNZXT RGB

使用连接线，将 支架连接到 与风扇控制器。PCIeNZXT RGB

Conecta el soporte PCIe al Controlador de Iluminación NZXT RGB & Ventilador con el cable de conexión.

À l’aide du câble de connexion, reliez le support PCIe au Contrôleur de Ventilateur & Éclairage RGB NZXT.

Schließen Sie das Verbindungskabel an die PCIe-Halterung und die NZXT RGB und Lüftersteuerung an.

Utilizzando il cavo di collegamento, collegare la staffa PCIe al Controller ventole & RGB NZXT.

Usando o cabo de conexão, conecte o suporte PCIe para o Controlador de Fan & RGB NZXT.

С помощью соединительного кабеля подключите кронштейн PCIe к Контроллервентиляторовиподсветки. NZXT RGB

接続ケーブルを使用して、PCIe NZXT RGBブラケットをとファンコントローラーに接続します。

연결케이블을사용하여브래킷을및팬컨트롤러연결하십시오 PCIe NZXT RGB .

Before installation, check if your case has designated cutouts to route the connection cable underneath the case.

The PCIe bracket is available to extend the connection externally.

安裝之前，請先檢查機殼內的保險絲是否已接到機殼下方的連接線。可使用支架增加外部連接長度。 PCIe

安装前，请检查机箱是否有标示开口，以便在机箱下方布设连接线。支架可用于在外部延长连接。PCIe

Antes de instalar, comprueba que tu caja tiene las perforaciones designadas para pasar el cable de conexión

por debajo.El soporte PCIe está disponible para ampliar la conexión externamente.

Avant l'installation, vérifiez si votre boîtier a des découpes désignées pour acheminer le câble de connexion

sous le boîtier.Le support PCIe est disponible pour étendre la connexion à l'extérieur.

Prüfen Sie vor der Installation, ob Ihr Gehäuse an der Unterseite über Aussparungen für das -Verbindungskabel verfügt.

Mit der PCIe-Halterung kann die -Verbindung extern verlängert werden.

Prima di iniziare l'installazione, verificare se il case presenta i contorni necessari per instradare il cavo di connessione

dell' al di sotto dello stesso.La staffa PCIe è disponibile per far passare il collegamento dell' esternamente.

Antes de instalar, verifique se o gabinete possui recortes para passar o cabo de conexão .O suporte PCIe está disponível

para estender a conexão externamente.

Передустановкойпроверьтеливвашемспециальныеотверстияпрокладкисоединительногокабеля , есть корпусе для под

корпусомКронштейнможноиспользоватьвкачествевнешнегоудлинителяподключения. PCI-e .

取り付けの前に、ケースに接続ケーブルを下に通すための切り欠きがあることを確認してください。

PCI-e ブラケットは、外部から接続を拡張することができます。

설치하기전에연결케이블을케이스하단에고정할수있는전용컷아웃이케이스에달려있는지확인하십시오, .

PCIe .브래킷을사용하면연결을외부로확장할수있습니다

STEP 1

Place the case on its side to prepare for installation.

將機殼側放以準備進行安裝。

将机箱放在侧面，以备安装。

Coloca la caja sobre su lateral para preparar la instalación.

Placez le boîtier sur le côté pour préparer l'installation.

Legen Sie das Gehäuse zur Vorbereitung auf die Seite.

Posizionare il case di lato per preparare l'installazione.

Posicione o gabinete de lado para prepará-lo para a instalação.

Положитекорпуснабокчтобыподготовитькустановкеподсветки , его .

ケースを横にして取り付けの準備をします。

설치를준비할수있도록케이스를옆에둡니다 .

x1

Keyed to 4-Pin Adapter Cable

(for connecting additional NZXT RGB accessories)

F

Módulo principal de iluminación inferior con cable de conexión

Módulo secundario de iluminación inferior

Soporte PCIe con cable de extensión de conexión

Soporte de cable

Cinta de espuma de doble cara

Cable adaptador para encajar de 4 patillas para conectar accesorios de NZXT RGB adicionales.

.

.

.

.

.

.

A

B

C

D

E

F

Module principal d'éclairage sous boîtier avec câble de raccordement

Module secondaire d'éclairage sous boîtier

Support PCIe avec extension de connexion

Support de câble

Ruban mousse double face

Câble adaptateur vers 4broches verrouillé pour connecter des accessoires NZXT RGB supplémentaires.

.

.

.

.

.

.

A

B

C

D

E

F

Primäres Underglow-Modul mit Verbindungskabel

Sekundäres Underglow-Modul

PCIe-Halterung mit Anschlusserweiterung

Kabelhalter

Doppelseitiges Schaumstoffklebeband

Mit 4-poligem Adapterkabel für den Anschluss von zusätzlichem NZXT RGB-Zubehör.

.

.

.

.

.

.

A

B

C

D

E

F

Modulo underglow principale con cavo di collegamento

Modulo underglow secondario

Staffa PCIe con prolunga di collegamento

Portacavi

Nastro biadesivo in schiuma

Cavo bloccato all'adattatore a 4 pin per collegare accessori NZXT RGB aggiuntivi.

.

.

.

.

.

.

A

B

C

D

E

F

Módulo de iluminação inferior primário com cabo de conexão

Módulo de iluminação inferior secundário

Suporte PCIe com cabo de extensão

Suporte para cabos

Fita de espuma dupla face

Encaixe de cabo adaptador de 4 pinos para conexão de acessórios NZXT RGB adicionais.

.

.

.

.

.

.

A

B

C

D

E

F

Основной модуль подсветки снизу с соединительным кабелем

ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ПОДСВЕТКИ СНИЗУ

КРОНШТЕЙН PCI-E С УДЛИНИТЕЛЕМ

ДЕРЖАТЕЛЬ КАБЕЛЯ

ДВУСТОРОННЯЯ КЛЕЙКАЯ ЛЕНТА ИЗ ПОРОЛОНА

СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ С 4-КОНТАКТНЫМ РАЗЪЕМОМ И ЗАЩЕЛКОЙ ДЛЯ ПОДКЛЮЧЕНИЯ ДОПОЛНИТЕЛЬНЫХ АКСЕССУАРОВ

NZXT RGB

.

.

.

.

.

.

.

A

B

C

D

E

F

.

.

.

.

.

.

A

B

C

D

E

F

接続ケーブル付きプライマリアンダーグローモジュール

セカンダリアンダーグローモジュール

接続拡張付き PCIe ブラケット

ケーブルホルダー

クッション付き両面テープ

追加 NZXT RGB アクセサリーの接続用 4 ピン変換アダプターケーブル

.

.

.

.

.

.

A

B

C

D

E

F

带连接线的主底灯模块

副底灯模块

带连接延长线的支架 PCIe

电缆支架

双面泡沫胶带

键控转 针适配器电缆，用于连接额外的 NZXT RGB 附件。4

.

.

.

.

.

.

A

B

C

D

E

F

主要底光模組附連接線 ()

次要底光模組

PCIe ()支架附延長線

整線器

泡棉雙面膠

接合型 針腳轉接線，可用於連接其他 配件。4NZXT RGB

.

.

.

.

.

.

A

B

C

D

E

F

기본언더글로우모듈연결케이블포함 ( )

보조언더글로우모듈

PCIe ( )브래킷연결확장부포함

케이블홀더

양면폼테이프

추가액세서리연결시핀어댑터케이블에연결 NZXT RGB 4 .

RGB UNDERGLOW ACCESSORY

200MM / 300MM

UNDERGLOW INSTALLATION

C

Note: Skip this step if you can route the connection cable beneath your case without using the bracket.

Hinweis: Überspringen Sie diesen Schritt, wenn Sie das Verbindungskabel auch ohne die Halterung zur

Unterseite Ihres Gehäuses führen können.

Remarque: Sautez cette étape si vous pouvez acheminer le câble de connexion jusqu'au fond de votre

boîtier sans utiliser le support.

Nota: Se for possível passar o cabo para a parte inferior do gabinete sem usar o suporte, pule esta etapa.

ПримечаниеПропуститешагесливыпроложитьсоединительный. этот, можете

кабелькнижнейчастикорпусабезиспользованиякронштейна .

참고브래킷을사용하지않고연결케이블을케이스하단에고정할수있는경우이단계를건너뛰십시오: .

注：ブラケットを使用せずに、ケースの底に接続ケーブルを配線できる場合はこの手順を省略します。

注：如果可以在不使用支架的情况下，将连接线布设到机箱底部，请跳过此步骤。

備註︰若您可以不用支架就可將連接線接到機殼底部，則可跳過此步驟。

Nota: Saltare questo passaggio se è possibile instradare il cavo di collegamento al di sotto del case senza utilizzare la staa.

Nota: Omite este paso si puedes pasar el cable de conexión hasta la parte inferior de tu caja sin necesidad de utilizar

el soporte.

PCIe BRACKET INSTALLATION

Produktspecifikationer
