Sida 1/2

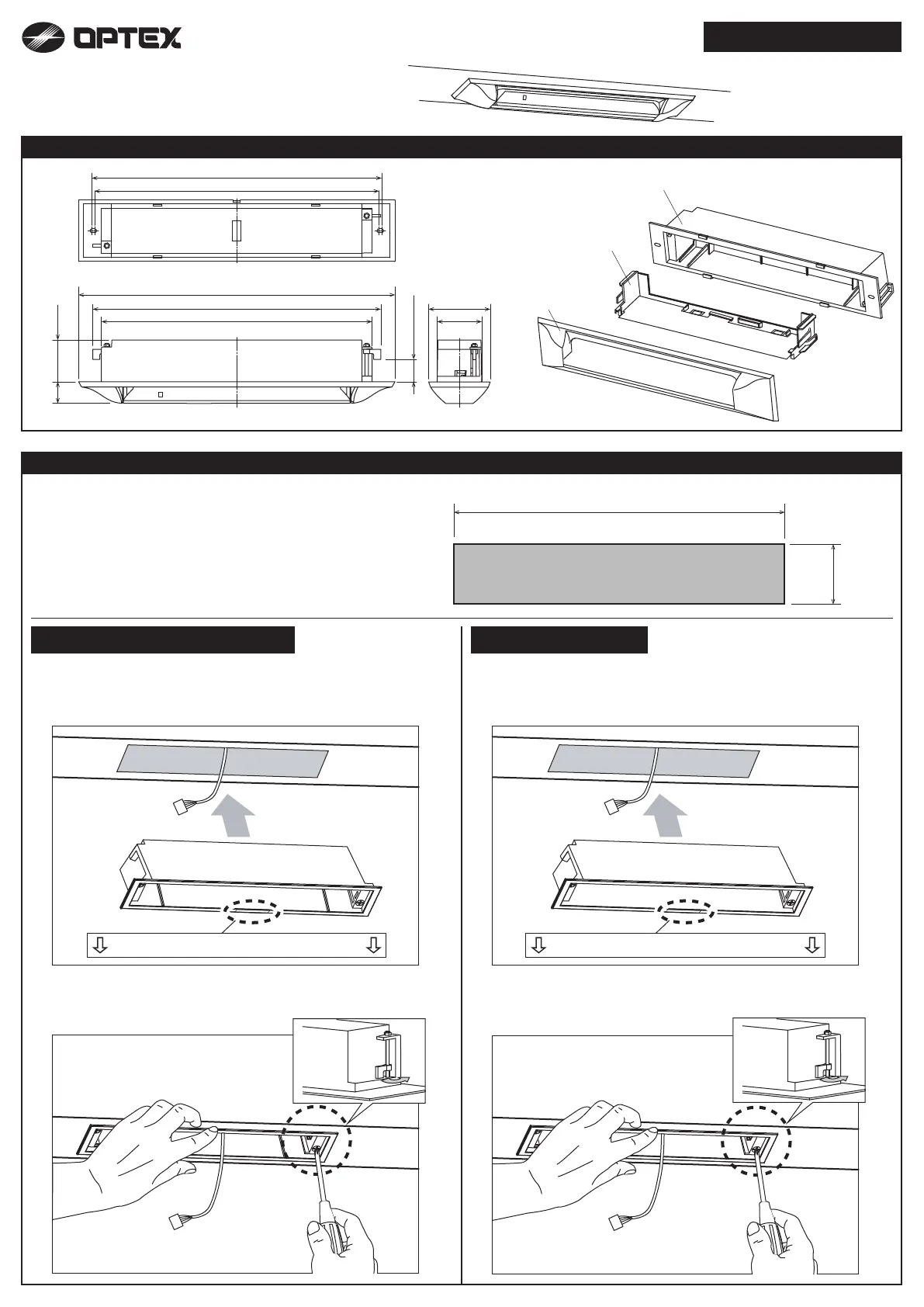

OAM Built-in bracket
5921423 DEC 2022
Bracket
Base
Cover
[mm(inch)]
308 (12 1/8")
47.5
(1 7/8")
24.5
(15/16")
327.6 (12 7/8")
MAX.25.5 (1")
323.5 (12 3/4" )
329.5 (13")
50.7 (2")
70 (2 3/4")
360 (14 3/16")
Dimensions and part names
OAM-DUAL/X-ZONE series OA-AXIS series
53
(2 1/16")
310 (12 3/16")
1. Insert the bracket into the cutout.
Make sure the arrows point in the right direction for
correct positioning of the detection angle.
1. Insert the bracket into the cutout.
Make sure the arrows point in the right direction for
correct positioning of the detection angle.
2. Fix the brackets with the screws.(2x) 2. Fix the brackets with the screws.(2x)
Make a rectangular cutout to accommodate the sensor
and bracket.
The maximum thickness of the ceiling/cover to
mouunt the bracket is : 25.5 mm (1").
Installation
[mm(inch)]
DOOR SIDE(OAM-DUAL,X-ZONE)
DOOR SIDE(OAM-DUAL,X-ZONE)
DOOR SIDE(OA-AXIS)
DOOR SIDE(OA-AXIS )
NEW INSTALLATION
↓
DOOR SIDE(OAM-DUAL,X-ZONE)
↓
DOOR SIDE(OAM-DUAL,X-ZONE)

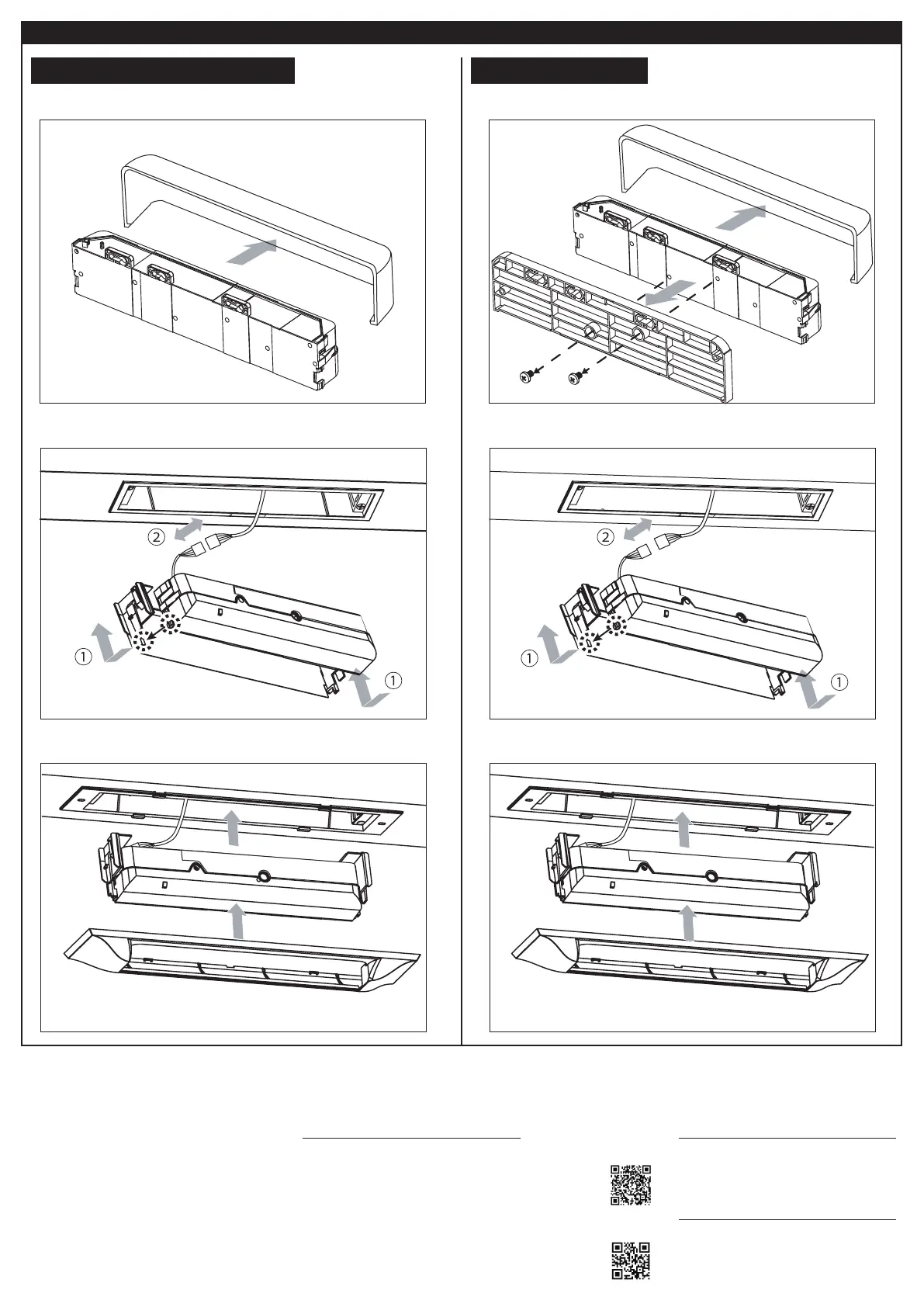

3.Remove the cover of the sensor. 3.Remove the spacer and cover of the sensor.
4.Place the sensor on the base and slide into the bracket. 4.Place the sensor on the base and slide into the bracket.
5.Place the cover. 5.Place the cover.
Installation
OAM-DUAL/X-ZONE series OA-AXIS series
Contact
5-8-12, Ogoto, Otsu, Shiga, 520-0101 Japan
OPTEX CO., LTD.
Manufacturer
OPTEX (EUROPE) LTD.
Unit 13 Cordwallis Park Clivemont Road
SL6 7BU Maidenhead, Berkshire
United Kingdom
Legal representative (UK only)
Europe, Middle-East and Africa Subsidiary
OPTEX TECHNOLOGIES B.V.
Henricuskade 17, 2497 NB The Hague, The Netherlands
www.optex-europe.com Tel : +31(0)70 419 41 00
North and South America Subsidiary
OPTEX INCORPORATED
10741 Walker Rd. Suite 300 Cypress, CA 90630 U.S.A
www.optexamerica.com Tel : +1(800)877 6656
