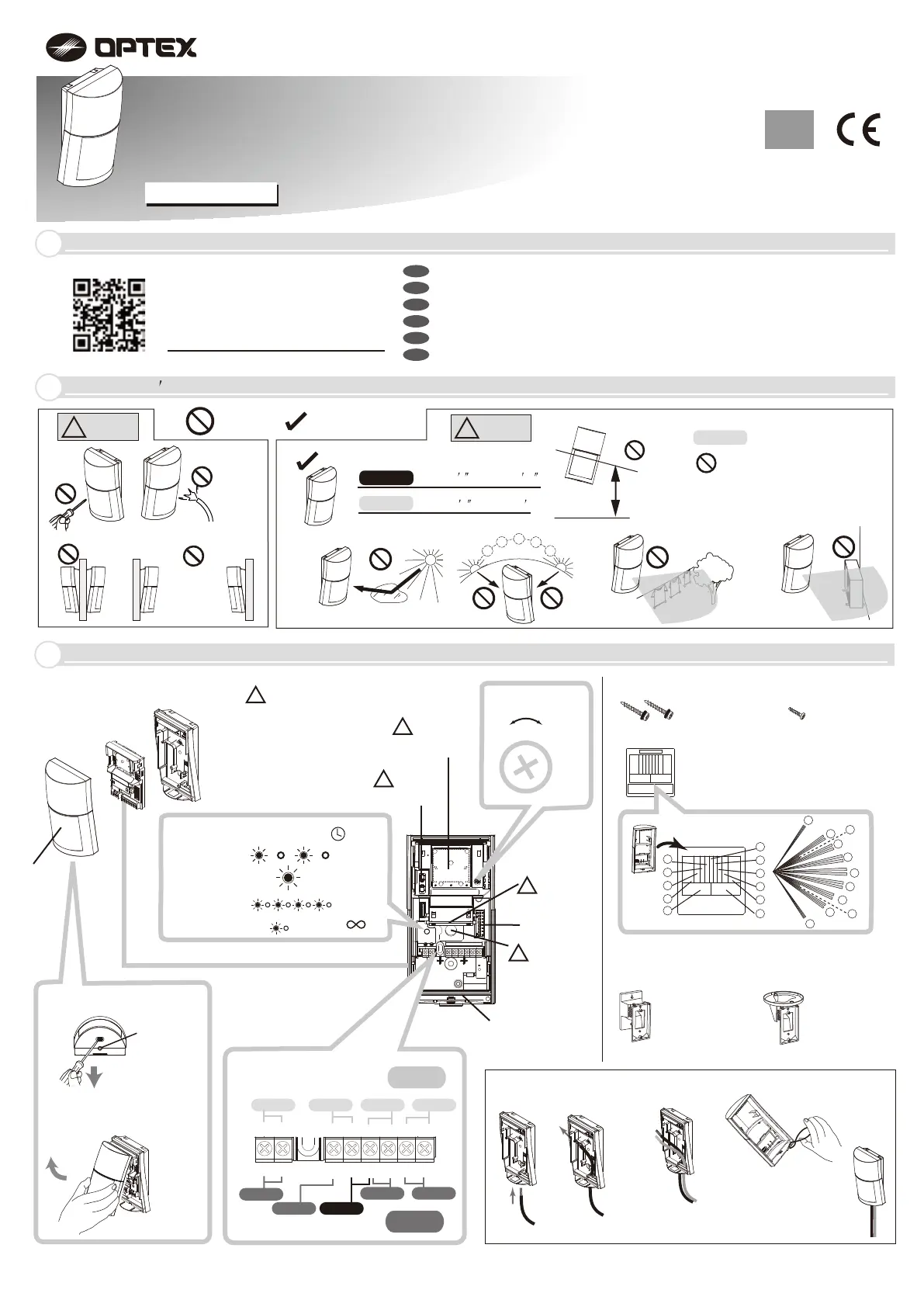

INSTALLATION INSTRUCTIONS
59-2780-0 1908-05
EN
QX Infinity series
Wide Angle Outdoor Detector
Wide Angle Outdoor Detector
QX Infinity series
QXI-ST: Standard Wired Model
QXI-DT-X5: +Microwave detection (10.525 GHz)
QXI-DT-X8: +Microwave detection (10.587 GHz)
QXI-DT-X9: +Microwave detection ( 9.425 GHz)
WIRED MODEL
1
Introduction
PDF download
and
additional
information
with
multilanguage
,
available in;
http://navi.optex.net/manual/50333
2
Manufacturer
s statement
!
Warning
Prohibited Recommended
< QXI-DT only >
Multi Level
Pet Alley
!
Caution
Mounting height
2.2 m (7 3 ) to 2.7 m (8 11 )
0.8 m (2 7 ) to 1.2 m (4 )
Tilt
FR
DE
IT
ES
PT
NL
Le téléchargement PDF et des informations supplémentaires multilingues sont disponibles dans l'URL indiquée.
PDF-Download und zusätzliche Informationen in mehreren Sprachen finden Sie unter der angezeigten URL.
Download PDF e ulteriori informazioni con multilingua sono disponibili nell'URL mostrato.
La descarga de PDF y la información adicional en varios idiomas están disponibles en la URL que se muestra.
PDF download e informações adicionais com multilanguage estão disponíveis no URL mostrado.
PDF-downloads en aanvullende informatie met meertalige zijn beschikbaar in de getoonde URL.
- 1 -
3
Installation
Cover
Lens
DIP switch
Base
Microwave module
(QXI-DT only)
PIR sensor
Main unit
<Accessories>
[1] Warm-up
[2] Alarm
[3] Walk test end
[4] Blocking detection
x 3
60
2
5
Seconds
LED
MW Sensitivity
Do not touch the
parts with this sign.
!
!
!
L H
Cover lock screw
(optional)
Mounting screw
(4 × 20 mm) x 2
Area masking strips
<Options>
CA-2C(W)
Bracket for ceiling mount
CA-1W(W)
Bracket for wall mount
Wiring
[1] [2]
How to open the cover
Lock screw
(optional)
* Remove before,
if used.
[1] Unlock the cover using a
screwdriver (-).
[2] Lift the cover up.
Fixing screw
for the Main unit
(3 × 12 mm) x 1
Tamper switch
!
2 cables
Surface wiring
[1] Wiring knockout
[2] Wire through
the knockout
a
b
c
d
e
b
c
d
e
ｆ
ｆ
a
b
c
d
e
ｆ
b
c
d
e
ｆ
Mirror
!
Except levers
on side
Pet Alley
The anti-blocking function can not
be used with the pet alley setting.
default
+ -
SP SP COM AL TP TP
+ -
SP TR COM AL TP TP
Power Spare Alarm Tamper
Power
Spare Trouble
Alarm Tamper
QXI-DT
QXI-ST
Terminal
