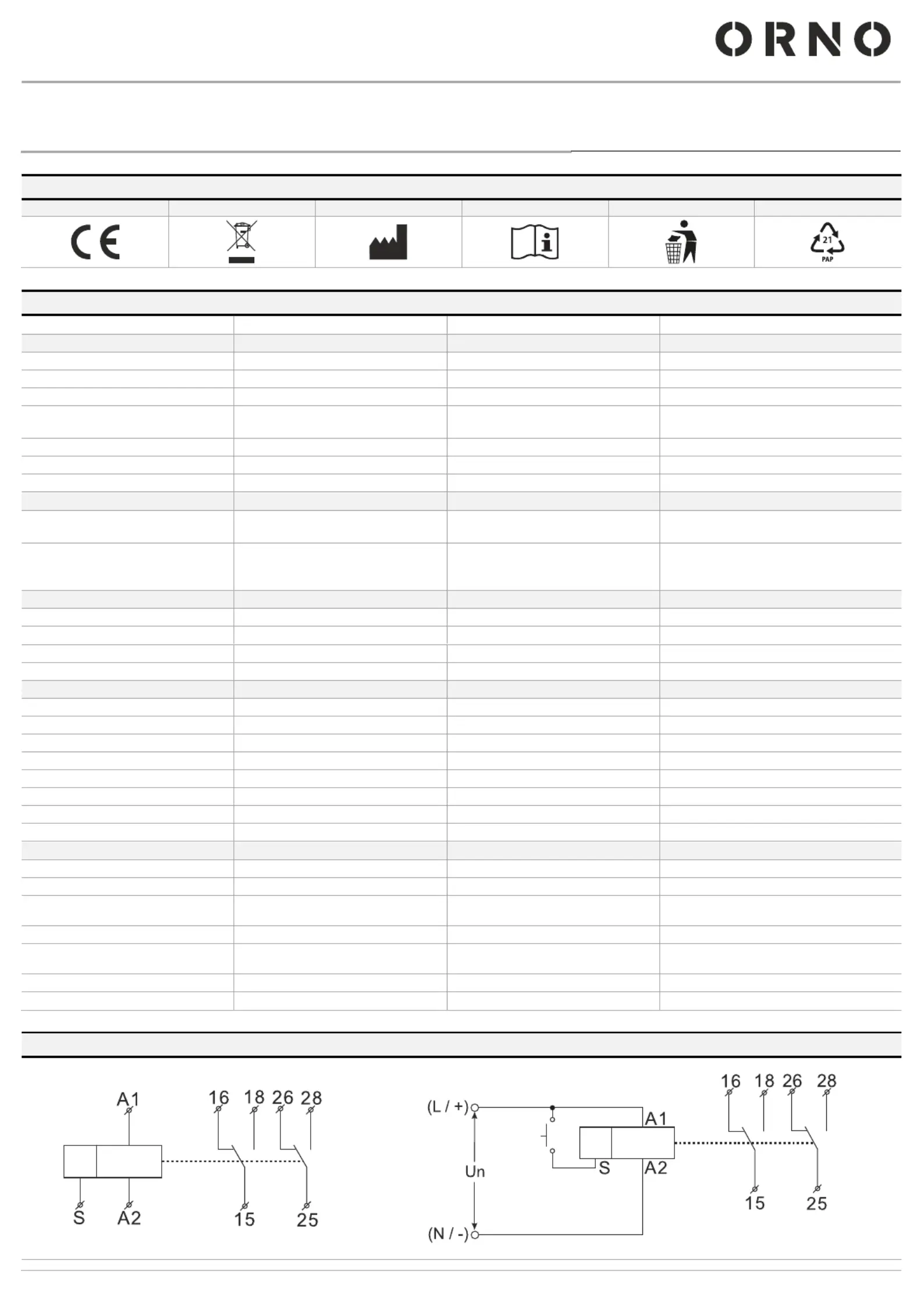

ORNO OR-PRE-469 Bruksanvisning
Läs gratis den bruksanvisning för ORNO OR-PRE-469 (5 sidor) i kategorin brytare. Guiden har ansetts hjälpsam av 27 personer och har ett genomsnittsbetyg på 4.3 stjärnor baserat på 14 recensioner. Har du en fråga om ORNO OR-PRE-469 eller vill du ställa frågor till andra användare av produkten? Ställ en fråga
Sida 1/5
1
Podmiot odpowiedzialny/ Responsible entity/ Zuständige Stelle:
ORNO-LOGISTIC Sp. z o.o.
ul. Rolników 437, 44-141 Gliwice, POLAND
tel. (+48) 32 43 43 110, www.orno.pl
PL
EN
DE
|
|
|
Wielofunkcyjny przekaźnik czasowy
Multifunction time-relay
Multifunktionale Zeitrelais
Model: -PRE- 9OR 46
ZASTOSOWANE OZNACZENIA/ APPLIED MARKINGS/ VERWENDETE BEZEICHNUNGEN
1.
2.
3.
4.
5.
6.
06/2025
DANE TECHNICZNE/ TECHNICAL DATA/ TECHNISCHE DATEN
Norma
Standard
Norm
GB/T14048.5, IEC 6094-5-1, EN 61812-2
Obwód wyjściowy – dane styków
Output circuit - contact data
Ausgangskreis - Kontakten
Liczba i rodzaj zestyków
Number and type of contacts
Anzahl und Art der Kontakte
2 x SPDT
Materiał styków
Contact material
Kontaktmaterial
AgSnO
2
Maks. napięcie zestyków
Max. switching voltage
Maximale Kontaktspannung
300V AC
Obciążenie znamionowe
Rated load
Nennlast
16A / 240V AC
12A / V DC30
Obciążalność prądowa trwała zestyku
Rated current
Dauerhafte Strombelastbarkeit
16A / 250V AC
Maks. moc łączeniowa
Max. breaking capacity
Maximale Schaltleistung
4 000VA
Minimalna moc łączeniowa
Min. breaking capacity
Minimale Schaltleistung
1W 10mA
Obwód wejściowy
Input circuit
Eingangskreis
Napięcie znamionowe
Rated voltage
Nennspannung
AC/DC 12-240V 50/60Hz,
zaciski/ clamp/ Klemmen (L / +) A1, (N / -) A2
Znamionowy pobór mocy
Rated power consumption
Nennleistungsaufnahme
≤ 3,5VA 230V AC, 50Hz
≤ 1,5VA 12...240V AC/DC, AC: 50Hz
≤ 1,5W 12...240V AC/DC
Dane izolacji (PN-EN 60664-1)
Insulation (EN 60664-1)
Isolierung (EN 60664-1)
Znamionowe napięcie izolacji
Insulation rated voltage
Nennspannung der Isolierung
250V AC
Znamionowe napięcie udarowe
Rated surge voltage
Nennstoßspannung
4 000V 1,2 / 50µs
Kategoria przepięciowa
Overvoltage category
Überspannungskategorie
III
Stopień zanieczyszczenia izolacji
Insulation pollution degree
Verunreinigungsgrad der Isolierung
2
Pozostałe dane
General data
Sonstige Angaben
Trwałość łączeniowa
Electrical life
Schaltbeständigkeit
1 x 10
5
Trwałość mechaniczna (cykle)
Mechanical life (cycles)
Mechanische Beständigkeit (Zyklen)
1 x 10
7
Wymiary
Dimensions
Abmessungen
90 x 18 x 64mm
Waga
Weight
Gewicht
65g
Temperatura składowania
Storage temperature
Lagertemperatur
- °C – 535 +7 °C
Temperatura pracy
Working temperature
Arbeitstemperatur
-20°C – 5+5 °C
Wilgotność składowania
Storage humidity
Lagerfeuchtigkeit
<85%
Stopień ochrony obudowy
Cover protection category
Angaben zum Zeitmesskreis
IP20 PN-EN 60529
Dane obwodu odmierzania czasu
Time module data
Funktionen
Funkcje
Functions
Zeitabstände
1 20–
Zakresy czasowe
Time ranges
Zeiteinstellung
0,1s – 99 dni/ days/ Tage
Nastawa czasu
Timing adjustment
Genauigkeit der Zeiteinstellung
płynna/ smooth/ fließend - (0,1...1) x zakres
czasowy/ time range/ Zeitbereich
Dokładność nastawienia czasu
Time setting accuracy
Max. Querschnitt der Anschlusskabel
+/- 1%
Maks. przekrój przewodów przyłącze-
niowych
Max. cross-section of cables
Montage
2,5mm
2
Montaż
Installation
Breite
na szynę/ DIN rail/ DIN-Shine TH-35
Szerokość
Width
Funktionen
1 moduł/ module/ Modul 18mm
SCHEMAT PODŁĄCZENIA/ CIRCUIT DIAGRAM/ ANSCHLUSSPLAN
rys. 1/ fig. 1/ Abb. 1
