Operating Instructions

INTERCHANGEABLE LENS FOR DIGITAL CAMERA

Model No. H-HS35100

Please read these instructions carefully before using this product, and save this manual for future use.

VQT4G75

F1012HH0 ( 7000 A)

VQT4G75

Contents

Information for Your Safety..................................... 2

Precautions........................................................... 4

Supplied Accessories ............................................. 5

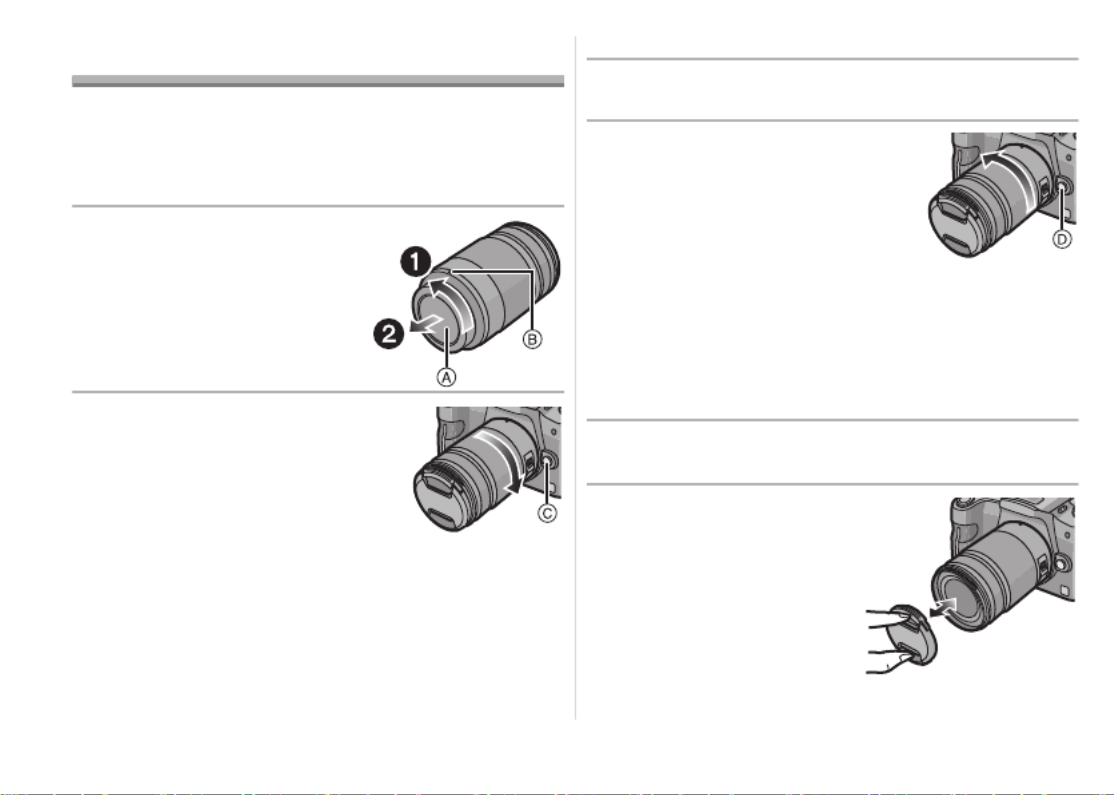

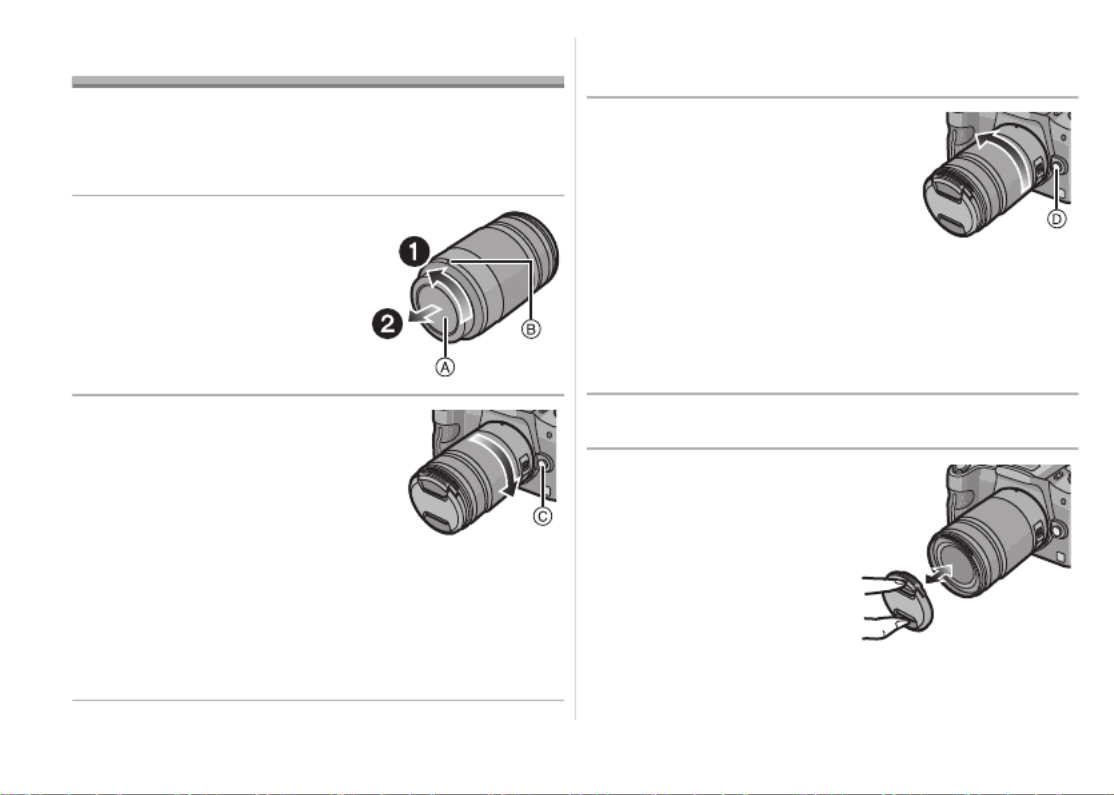

Attaching/Detaching the Lens................................. 6

Names and Functions of Components ................... 8

Cautions for Use ..................................................... 9

Troubleshooting .................................................... 9

Specifications........................................................ 10

Information for Your Safety

Keep the unit as far away as possible from

electromagnetic equipment (such as microwave

ovens, TVs, video games, radio transmitters,

high-voltage lines etc.).

≥Do not use the camera near cell phones because

doing so may result in noise adversely affecting

the pictures and sound.

≥

If the camera is adversely affected by electromagnetic

equipment and stops functioning properly, turn the

camera off and remove the battery and/or the

connected AC adaptor. Then reinsert the battery and/

or reconnect the AC adaptor and turn the camera on.

The lens can be used with a digital camera

compatible with the lens mount standard for the

“Micro Four ThirdsTM System”.

≥It cannot be mounted on the Four ThirdsTM mount

specification camera.

≥The digital camera illustrations in these operating

instructions show DMC-GH2 as an example.

≥The appearance and specifications of products

described in this manual may differ from the actual

products you have purchased due to later

enhancements.

≥Micro Four ThirdsTM and Micro Four Thirds Logo

marks are trademarks or registered trademarks of

Olympus Imaging Corporation, in Japan, the

United States, the European Union and other

countries.

≥Four ThirdsTM and Four Thirds Logo marks are

trademarks or registered trademarks of Olympus

Imaging Corporation, in Japan, the United States,

the European Union and other countries.

≥G MICRO SYSTEM is an interchangeable lens

type digital camera system of LUMIX based on a

Micro Four Thirds System standard.

≥Other names of systems and products mentioned

in these instructions are usually the registered

trademarks or trademarks of the manufacturers

who developed the system or product concerned.

VQT4G75

-If you see this symbol-

Information on Disposal for Users of Waste Electrical & Electronic Equipment (private

households)

This symbol on the products and/or accompanying documents means that used

electrical and electronic products should not be mixed with general household waste.

For proper treatment, recovery and recycling, please take these products to

designated collection points, where they will be accepted on a free of charge basis.

Alternatively, in some countries you may be able to return your products to your local

retailer upon the purchase of an equivalent new product.

Disposing of this product correctly will help to save valuable resources and prevent

any potential negative effects on human health and the environment which could

otherwise arise from inappropriate waste handling. Please contact your local authority

for further details of your nearest designated collection point.

Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for

further information.

Information on Disposal in other Countries outside the European Union

This symbol is only valid in the European Union.

If you wish to discard this product, please contact your local authorities or dealer and ask for the correct

method of disposal.

ENGLISH

VQT4G75

∫Lens Care

≥This lens has a dust-proof and splash-proof

construction. When using it, please be careful of

the following.

If the lens is not working properly, consult the

dealer or your nearest Service Centre.

– Please attach the lens to a dust-proof and

splash-proof digital camera.

– Make sure that no sand, dust, drops of water,

etc., gets on or inside the lens mount rubber,

terminals, and inside the digital camera and lens

when attaching or detaching the lens.

– This lens is not waterproof and cannot be used to

record underwater. For splash-proofing, the lens

is constructed to resist the entry of water. If

splashes of water etc. do adhere to the lens, wipe

after use with a soft dry cloth.

≥To improve the dust-proofing and splash-proofing

of this lens, a lens mount rubber is used in the

mounting portion. After changing the lens a

number of times, you may find that the lens mount

rubber has marked the mount portion of the digital

camera body, which does not affect its

performance.

For information on changing the lens mount

rubber, contact your nearest Service Centre.

≥Do not press the lens with excessive force.

≥When there is dirt (water, oil, and fingerprints, etc.)

on the surface of the lens, the picture may be

affected. Lightly wipe the surface of the lens with a

soft, dry cloth before and after taking pictures.

≥Do not place the lens mount

facing downwards. Do not

allow the lens contact points

1 to become dirty.

∫About Condensation

(Fogging of the Lens)

≥Condensation occurs when there are differences

in temperature and humidity as described below.

Condensation can cause the lens to become dirty

and lead to mold and malfunctioning, so exercise

caution in the following situations:

– When the camera is brought indoors from outside

during cold weather

– When the camera is brought into an air-

conditioned car

– When cold air from an air conditioner is directly

blown onto the lens

– In humid places

Precautions

VQT4G75

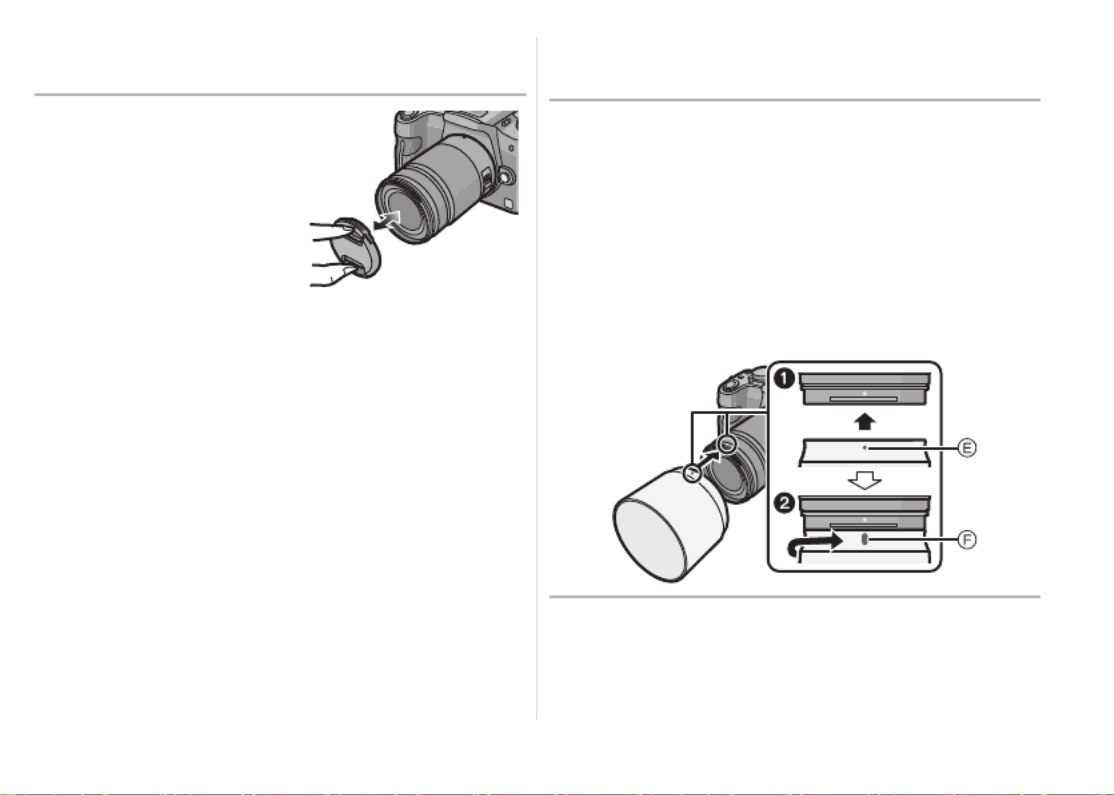

∫Attaching the Lens Hood

(Supplied Accessory)

Align the fitting mark

on the lens

hood with the mark on the tip of the lens.

2Turn the lens hood in the direction of

the arrow until it stops, and align the

stop mark F

FF on the lens hood with

the mark on the tip of the lens.

∫Temporarily Storing the Lens Hood

1 Turn the lens hood in the

direction of the arrow to

detach it.

2 Reverse the lens hood

and then attach it in the

same way as shown

previously.

• When taking pictures with

the flash with the lens hood

attached, the lower portion of

the screen may turn dark (vignetting effect) and

the control of the flash may be disabled because

the photo flash may be obscured by the lens

hood. We recommend detaching the lens hood.

• When using the AF assist lamp in the dark,

detach the lens hood.

∫Attaching Filters

≥Vignetting may occur if using 2 or more

MC protectors (optional: DMW-LMCH58),

PL filters (optional: DMW-LPL58) or ND filters

(optional: DMW-LND58), or if using thick

protectors and/or filters.

≥The filter may become impossible to remove if

excessively tightened, so please refrain from

tightening it too strongly.

≥It is possible to attach the lens cap with the filter

already attached.

≥You cannot attach a conversion lens or adaptor to

this lens. A filter may be used, but attaching any

other element may cause damage to the lens.

VQT4G75

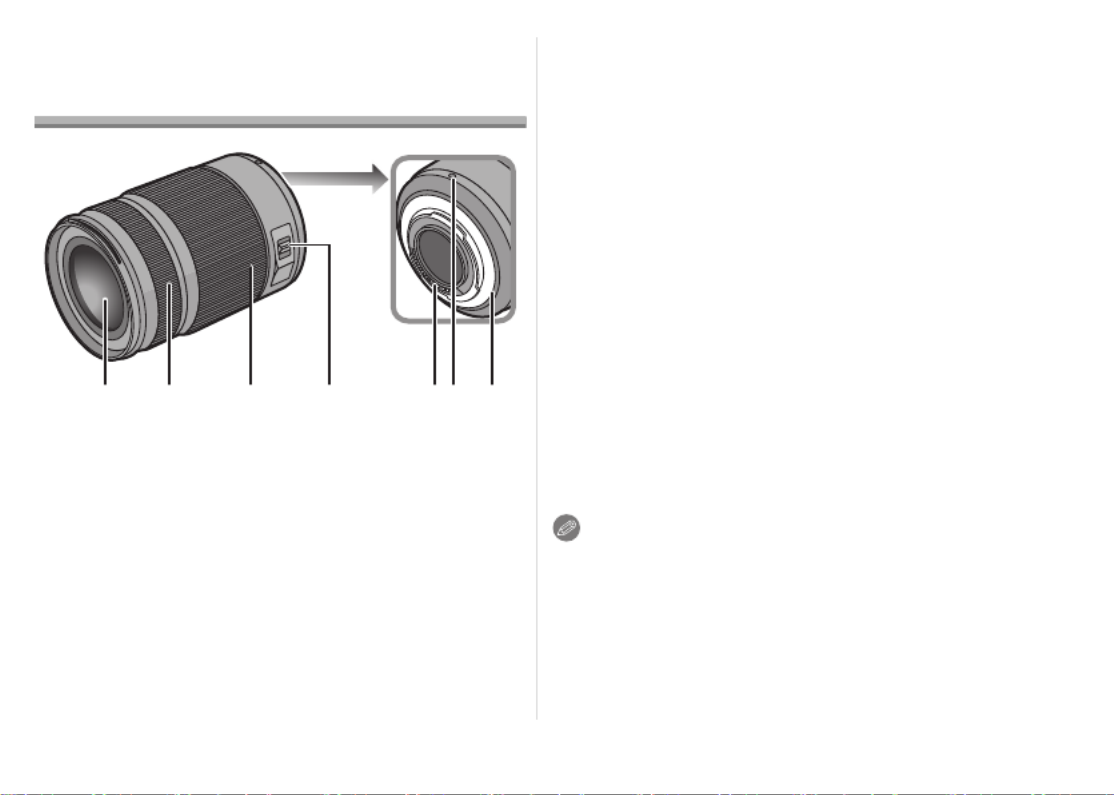

Names and Functions of

Components

1Lens surface

2Focus ring

Rotate to focus when taking pictures with manual

focus.

3Zoom ring

Rotate the zoom ring when you wish to take large

(tele) or wide (wide angle) pictures. (35 mm film

camera equivalent: 70 mm to 200 mm)

4[O.I.S.] switch

When the lens is attached to the camera the

stabiliser function is set to activate if the [O.I.S.]

switch is set to [ON].

≥We recommend setting the [O.I.S.] switch to [OFF]

when using a tripod.

≥The stabiliser function may not be effective in the

following cases.

– When there is a lot of jitter.

– When the zoom magnification is high.

– When using the digital zoom.

– When taking pictures while following a moving

subject.

– When the shutter speed becomes slower to take

pictures indoors or in dark places.

5Contact points

6Lens fitting mark

7Lens mount rubber

Note

≥When flash recording with a close subject, the

light of the flash will be blocked by the lens and

part of the picture may be dark. Check the

distance from the subject when recording.

≥

If you zoom after focusing, focusing errors may occur.

After zooming, please perform the focusing again.

5 642 31 7

VQT4G75

Cautions for Use

Take care not to drop or knock the lens. Also

take care not to put a lot of pressure on the lens.

≥

Take care not to drop the bag that you inserted the

lens in as it may strongly shock the lens. The camera

may stop operating normally and pictures may no

longer be recorded. Also, the lens may be damaged.

When using pesticides and other volatile

substances around the camera make sure that

they do not get onto the lens.

≥

If such substances get onto the lens they can

damage the exterior case or cause the paint to peel.

Do not carry the unit when it is still attached to

the camera body.

≥

Under no circumstances should the unit be stored in

any of the following locations since doing so may

cause problems in operation or malfunctioning.

– In direct sunlight or on a beach in summer

– In locations with high temperatures and humidity

levels or where the changes in temperature and

humidity are acute

– Where there is fire

– Near heaters, air conditioners or humidifiers

– Where there is vibration

– Inside a vehicle

≥Refer also to the operating instructions of the

digital camera.

≥

When the unit is not going to be used for a prolonged

period, we recommend storing with a desiccant (silica

gel). Failure to do so may result in performance

failure caused by mold, etc. It is recommended that

you check the unit’s operation prior to use.

≥Do not leave the lens in contact with rubber or

plastic products for extended periods of time.

≥Do not touch the lens contact point. Doing so can

cause failure of the unit.

≥Do not disassemble or alter the unit.

Do not use benzine, thinner, alcohol or other

similar cleaning agents to clean the lens glass or

exterior cabinet.

≥Using solvents can damage the lens or cause the

paint to peel.

≥

Wipe off any dust or fingerprints with a soft, dry cloth.

≥Wipe off the dust or dirt on the lens mount rubber

(P8), zoom ring, or focus ring with a dry dust cloth.

≥Do not use a household detergent or a chemically

treated cloth.

A sound is heard when the camera is turned on or off.

≥This is the sound of lens or aperture movement

and is not a malfunction.

Troubleshooting

VQT4G75

Specifications

Specifications are subject to change without notice.

INTERCHANGEABLE LENS FOR DIGITAL CAMERA

“LUMIX G X VARIO 35– 100 mm/F2.8/POWER O.I.S.”

Focal length f=35 mm to 100 mm

(35 mm film camera equivalent: 70 mm to 200 mm)

Aperture type 7 diaphragm blades/circular aperture diaphragm

Aperture range F2.8

Minimum aperture value F22

Lens construction 18 elements in 13 groups (2 ED Lens, 1 UED Lens)

Nano surface coating Yes

In focus distance 0.85 m to ¶ (from the focus distance reference line)

Maximum image magnification 0.1k (35 mm film camera equivalent: 0.2k)

Optical image stabiliser Available

[O.I.S.] switch Available (Switching ON/OFF)

Mount “Micro Four Thirds Mount”

Angle of view 34x (Wide) to 12x (Tele)

Filter diameter 58 mm

Max. diameter Approx. 67.4 mm

Overall length Approx. 99.9 mm

(from the tip of the lens to the base side of the lens mount)

Mass Approx. 360 g

Dust-proof and splash-proof Yes

VQT4G75

Limited Warranty (ONLY FOR AUSTRALIA)

VQT4G75

Inhalt

Informationen für Ihre Sicherheit.................................12

Vermeidung von Störungen ......................................14

Beiliegendes Zubehör.................................................15

Objektiv ansetzen/abnehmen .....................................16

Bezeichnungen und Funktionen der

einzelnen Kamerateile ................................................19

Vorsichtsmaßnahmen.................................................20

Fehlerbehebung........................................................20

Spezifikationen ...........................................................21

Informationen für Ihre

Sicherheit

Halten Sie das Gerät so weit wie möglich von Geräten

und Einrichtungen fern, die elektromagnetische

Felder erzeugen (wie Mikrowellengeräte,

Fernsehgeräte, Videospielgeräte, Funksender,

Hochspannungsleitungen usw.).

≥Verwenden Sie die Kamera nicht in der Nähe von

Mobiltelefonen. Es könnten sonst Bild- und

Tonstörungen auftreten.

≥

Wenn die Kamera durch elektromagnetische Felder

anderer Geräte gestört wird und Fehlfunktionen

auftreten, schalten Sie die Kamera aus. Nehmen

Sie den Akku heraus und/oder trennen Sie das

Netzadapter ab. Setzen Sie den Akku dann wieder

ein und/oder stecken Sie das Netzadapter wieder

ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalkameras verwendet

werden, deren Objektivfassung mit dem “Micro Four

Thirds™ System”-Standard kompatibel ist.

≥Objektive dieser Ausführung lassen sich nicht auf

Kameras mit Four-Thirds™-Bajonett aufsetzen.

≥Die Erläuterungen zur Digitalkamera in dieser

Bedienungsanleitung beziehen sich als ein

Beispiel auf DMC-GH2.

≥

Ausstattung und technische Daten der von Ihnen

erworbenen Produkte können aufgrund technischer

Weiterentwicklungen von der Ausstattung und den

technischen Daten der in diesem Handbuch

beschriebenen Produkte abweichen.

≥Micro Four Thirds™ und die für Micro Four Thirds

verwendeten Logos sind Markenzeichen oder

eingetragene Markenzeichen der Olympus

Imaging Corporation in Japan, den USA, der EU

und anderen Ländern.

≥Four Thirds™ und die für Four Thirds verwendeten

Logos sind Markenzeichen oder eingetragene

Markenzeichen der Olympus Imaging Corporation in

Japan, den USA, der EU und anderen Ländern.

≥

Das G MICRO SYSTEM ist ein Digitalkamerasystem

aus der LUMIX-Reihe mit Wechselobjektiven auf

Grundlage des Micro-Four-Thirds-Standards.

≥Andere Namen von Systemen oder Produkten

welche in dieser Bedienungsanleitung genannt

werden, sind normalerweise Warenzeichen oder

eingetragene Warenzeichen der Hersteller dieser

Produkte oder Systeme.

VQT4G75

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private

Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde

ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und

hergestellt, die recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass

elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll

getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und

Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und

verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus

einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben

könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof

erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische

Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

DEUTSCH

VQT4G75

∫Objektivpflege

≥Dieses Objektiv verfügt über eine staub- und

spritzwasserdichte Konstruktion. Bitte achten Sie

bei der Verwendung des Objektivs auf folgende

Punkte.

Wenn das Objektiv nicht richtig funktioniert,

wenden Sie sich an Ihren Händler oder Ihr

nächstgelegenes Service-Center.

– Bitte bringen Sie das Objektiv an einer staub-

und spritzwasserdichten Digital-Kamera an.

– Stellen Sie sicher, dass kein Sand, Staub,

Wassertropfen, etc. auf oder in den

Objektivfassungsgummi gelangen, oder in die

Digital-Kamera und das Objektiv, wenn das

Objektiv angebracht oder abgenommen wird.

– Dieses Objektiv ist nicht wasserdicht und kann

nicht für Aufnahmen unter Wasser verwendet

werden. Zum Spritzwasserschutz ist das Objektiv

so konstruiert, dass es dem Eindringen von

Wasser standhält. Wenn sich Wasserspritzer, etc.

am Objektiv festsetzen, trocknen Sie das

Objektiv nach der Verwendung mit einem

weichen, trockenen Tuch ab.

≥Zur Verbesserung des Staub- und Spritzschutzes

des Objektivs wird ein Objektivfassungsgummi an

der Anschlussposition verwendet. Nachdem das

Objektiv einige Male gewechselt wurde, kann ein

Abdruck des Objektivfassungsgummis am

Anschlussbereich der Digitalkamera zu sehen

sein. Dies beeinträchtigt nicht die Leistung.

Kontaktieren Sie für Informationen zum Wechseln

des Objektivfassungsgummis Ihr

nächstgelegenes Service-Center.

≥Üben Sie keinen zu starken Druck auf das

Objektiv aus.

≥Schmutz auf dem Objektiv (Wasser, Öl,

Fingerabdrücke usw.) kann zu schlechteren

Bildern führen. Wischen Sie die

Objektivoberfläche vor und nach dem

Fotografieren vorsichtig mit einem weichen,

trockenen Tuch ab.

≥Richten Sie die

Objektivfassung nicht nach

unten. Achten Sie darauf,

dass der Kontaktpunkt der

Objektivfassung 1 nicht

verschmutzen.

Vermeidung von Störungen

VQT4G75

Objektiv ansetzen/abnehmen

≥Informationen zum Aufsetzen und Abnehmen des

Objektivs finden Sie auch in der

Bedienungsanleitung der Kamera.

∫Das Objektiv aufsetzen

≥

Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

Drehen Sie den

hinteren

Objektivdeckel, um ihn

abzunehmen

A: Hinterer Objektivdeckel

2 Richten Sie die roten

Markierungen B zum

Ansetzen des Objektivs

auf Kameragehäuse und

Objektiv aneinander aus

und drehen Sie das

Objektiv in Pfeilrichtung,

bis es hörbar einrastet.

• Drücken Sie nicht die Objektivfreigabetaste C

wenn Sie ein Objektiv anschließen.

• Versuchen Sie niemals, das Objektiv schräg

zum Gehäuse anzusetzen, da die

Objektivfassung beschädigt werden könnte.

• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.

∫Das Objektiv abnehmen

≥

Stellen Sie sicher, dass die Kamera ausgeschaltet ist.

Drehen Sie beim Betätigen

der Objektivfreigabetaste D

das Objektiv in Pfeilrichtung

bis zum Anschlag und

entfernen Sie es.

• Setzen Sie den hinteren

Objektivdeckel auf, um die

Kontakte der Objektivfassung nicht zu

beschädigen.

• Setzen Sie den Gehäusedeckel der Kamera auf,

damit kein Schmutz oder Staub ins

Kamerainnere gelangen kann.

∫Objektivdeckel aufsetzen und abnehmen

Drücken Sie zum

Anbringen oder

Abnehmen des

Objektivdeckels wie

in der Abbildung

gezeigt darauf.

• Verlieren Sie den

Objektivdeckel nicht.

VQT4G75

∫Gegenlichtblende aufsetzen

(Mitgeliefertes Zubehör)

11 Richten Sie die Markierung E

EE an der

Gegenlichtblende mit der Markierung

am Rand des Objektivs aus.

Drehen Sie die Gegenlichtblende in

Pfeilrichtung, bis sie stoppt, und richten

Sie die Stop-Markierung

an der

Gegenlichtblende mit der Markierung am

Rand des Objektivs aus.

∫Gegenlichtblende auf dem Objektiv

aufbewahren

1 Drehen Sie die

Gegenlichtblende in

Pfeilrichtung, um sie

abzunehmen.

2 Drehen Sie die

Gegenlichtblende um

und setzen Sie sie wie

oben beschrieben wieder

auf.

• Wenn Sie bei aufgesetzter

Gegenlichtblende Aufnahmen

mit Blitz machen, kann der untere Teil des Bildes

dunkel erscheinen (Vignettierungseffekt/

Randabschattung). Außerdem funktioniert unter

Umständen die Blitzsteuerung nicht, weil das

Blitzlicht durch die Gegenlichtblende verdeckt wird.

Wir empfehlen, bei Blitzaufnahmen die

Gegenlichtblende abzunehmen.

• Nehmen Sie die Gegenlichtblende ab, wenn Sie

bei wenig Licht mit der AF-Hilfslampe arbeiten.

VQT4G75

∫Filter aufsetzen

≥Falls zwei oder mehr Aufsätze, also

MC-Schutzfilter (Sonderzubehör: DMW-LMCH58),

PL-Filter (Sonderzubehör: DMW-LPL58) oder

ND-Filter (Sonderzubehör: DMW-LND58),

verwendet werden oder falls der verwendete

Objektivschutz bzw. Filter besonders dick ist, kann

ein Vignettierungseffekt auftreten.

≥Der Filter lässt sich eventuell nicht mehr

abnehmen, wenn er zu fest angezogen wird.

Gehen Sie daher vorsichtig vor.

≥Der Objektivdeckel kann auch aufgesetzt werden,

wenn der Filter bereits angebracht ist.

≥Auf dieses Objektiv lassen sich weder

Vorsatzlinsen noch Adapter aufsetzen. Die

Verwendung von Filtern ist möglich, das

Aufsetzen anderer Komponenten dagegen kann

zu einer Beschädigung des Objektivs führen.

VQT4G75

Bezeichnungen und

Funktionen der einzelnen

Kamerateile

1Linsenfläche

2Schärfenring

Drehen Sie zum Scharfstellen am Schärfenring,

wenn Sie Aufnahmen mit der manuellen

Scharfeinstellung machen.

3Zoomring

Drehen Sie am Zoomring, wenn Sie Aufnahmen mit

Tele oder Aufnahmen mit Weitwinkel machen

möchten. (Kleinbild-Äquivalent: 70 mm bis 200 mm)

4[O.I.S.]-Schalter

Wenn der [O.I.S.] Schalter bei aufgesetztem

Objektiv auf [ON] gestellt ist, wird die

Bildstabilisatorfunktion aktiviert.

≥Es empfiehlt sich, den [O.I.S.]-Schalter auf [OFF]

zu stellen, wenn Sie ein Stativ verwenden.

≥In folgenden Fällen ist die Stabilisatorfunktion

unter Umständen nicht wirksam.

– Bei exzessivem Verwackeln der Kamera.

– Bei sehr großer Zoomvergrößerung.

– Bei Verwendung des Digitalzooms.

– Bei Aufnahmen während der Verfolgung eines

sich bewegenden Motivs.

– Bei einer Verlängerung der Verschlusszeit für Aufnahmen

in Innenräumen oder Umgebungen mit wenig Licht.

5Kontaktpunkt

6Markierung zum Ansetzen des Objektivs

7Objektivfassungsgummi

Hinweis

≥Wenn Sie ein Motiv nah an der Kamera mit Blitz

aufnehmen, blockiert das Objektiv das Licht vom

Blitz, so dass Teile des Bildes dunkel werden

können. Achten Sie bei diesen Aufnahmen daher

auf ausreichenden Abstand zum Motiv.

≥Wenn Sie nach dem Fokussieren den Zoom

verwenden, kann es zu Fokussierungsproblemen

kommen. Bitte stellen Sie nach dem

Zoomvorgang erneut scharf.

5 642 31 7

VQT4G75

Vorsichtsmaßnahmen

Achten Sie darauf, das Objektiv nicht fallen zu lassen

und keinen starken Stößen auszusetzen. Üben Sie

keinesfalls zu starken Druck auf das Objektiv aus.

≥

Achten Sie auch darauf, dass die Tasche, in der Sie

das Objektiv aufbewahren, nicht herunterfällt, denn

das Objektiv könnte sonst schwer beschädigt werden.

Unter Umständen funktioniert dann auch die Kamera

nicht mehr und kann keine Bilder mehr aufzeichnen.

Wenn in der Umgebung der Kamera Pestizide oder

andere flüchtige Substanzen verwendet werden,

müssen Sie dafür sorgen, dass diese Stoffe nicht

in Kontakt mit der Obektivoberfläche kommen.

≥

Falls solche Substanzen auf das Objektiv gelangen,

könnten sie zur Beschädigung des Objektivs oder

zum Abblättern der Farbe führen.

Tragen Sie das Gerät nicht, während es noch an

der Kamera angebracht ist.

≥

Keinesfalls darf das Gerät unter den folgenden

Bedingungen benutzt oder aufbewahrt werden, da dies

zu Defekten oder Funktionsstörungen führen kann.

– Bei direktem Sonnenlicht oder im Sommer an der Küste

– An Orten mit hohen Temperaturen und hoher

Feuchtigkeit, bzw. wo starke Änderungen bei

Temperatur und Feuchtigkeit erfolgen

– Bei einem Brand

– In der Nähe von Heizkörpern, Klimaanlagen oder

Luftbefeuchtern

– Wo Erschütterungen vorhanden sind

– In einem Fahrzeug

≥Weiter Informationen finden Sie auch in der

Bedienungsanleitung der Kamera.

≥

Wenn für längere Zeit kein Einsatz erfolgt, lagern Sie

das Objektiv gemeinsam mit einem Trocknungsmittel

(Silica-Gel). Ohne ausreichende Trocknung kann die

Einsatzfähigkeit des Objektivs durch Schimmel usw.

beeinträchtigt oder der Einsatz völlig unmöglich

werden. Es wird empfohlen, die Funktionsfähigkeit

des Gerätes vor dem Gebrauch zu prüfen.

≥

Stellen Sie sicher, dass das Objektiv nicht über einen längeren

Zeitraum in Kontakt mit Gummi- oder Plastikprodukten kommt.

≥

Berühren Sie nicht die elektrischen Kontakte des Gerätes.

Dadurch kann es zu einem Defekt am Gerät kommen.

≥Nehmen Sie das Gerät nicht auseinander und

nehmen Sie keine Veränderungen daran vor.

Verwenden Sie zur Reinigung der Geräte kein

Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

≥Lösungsmittel können zur Beschädigung des

Objektivs oder zum Abblättern der Farbe führen.

≥Staub und Fingerabdrücke lassen sich mit einem

weichen, trockenen Tuch entfernen.

≥

Wischen Sie den Staub oder Schmutz am

Objektivfassungsgummi (P19), am Zoom-Ring oder

Fokusring mit einem trockenen Staubtuch ab.

≥Verwenden Sie keine Küchenspülmittel oder mit

Chemikalien getränkte Tücher.

Beim Ein- und Ausschalten ist ein Geräusch zu hören.

≥

Dieses Geräusch wird durch die Blenden- oder

Objektivbewegung verursacht; es ist keine Fehlfunktion.

Fehlerbehebung

VQT4G75

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

WECHSELOBJEKTIV FÜR DIGITALE KAMERA

“LUMIX G X VARIO 35– 100 mm/F2.8/POWER O.I.S.”

Brennweite f=35 mm bis 100 mm

(Kleinbild-Äquivalent: 70 mm bis 200 mm)

Blende 7 Blendenlamellen/runde Öffnungsblende

Blendenwerte F2.8

Minimale Blende F22

Objektivaufbau

18 Elemente in 13 Gruppen

(2 ED-Linse, 1 UED-Linse)

Nano-Oberflächenbeschichtung

Schärfebereich 0,85 m bis ¶ (von der Referenzlinie für die Brennweite)

Maximale Vergrößerung 0,1k (Kleinbild-Äquivalent: 0,2k)

Optischer bildstabilisator Verfügbar

[O.I.S.] Schalter Verfügbar (Umschalten ON/OFF)

Objektivbajonett “Micro Four Thirds Mount”

Bildwinkel 34x (Weitwinkel) bis 12x (Tele)

Filterdurchmesser 58 mm

Max. Durchmesser

Ca.

67,4 mm

Gesamtlänge

Ca. 99,9 mm (vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonetts)

Gewicht Ca. 360 g

Staub- und spritzwasserdicht

VQT4G75

Table des matières

Précautions à prendre ......................................... 22

Précautions ........................................................ 24

Accessoires fournis .............................................. 25

Fixation/Retrait de l’objectif .................................. 26

Noms et fonctions des composants...................... 28

Précautions d’utilisation ........................................ 29

Dépannage ......................................................... 30

Spécifications........................................................ 31

Précautions à prendre

Évitez d’approcher l’élément de tout équipement

magnétisé (four à micro-ondes, téléviseur,

équipement de jeux vidéo, émetteur radio, ligne

à haute tension, etc.).

≥N’utilisez pas l’appareil photo à proximité d’un

téléphone cellulaire; cela pourrait entraîner un

bruit nuisible à l’image et au son.

≥Advenant le cas où le fonctionnement de l’appareil

serait dérangé par un champ magnétique, coupez

le contact, retirez la batterie ou débranchez

l’adaptateur secteur pour ensuite soit remettre la

batterie en place, soit rebrancher l’adaptateur.

Remettez l’appareil en marche.

L’objectif peut être utilisé de pair avec un appareil

photo numérique compatible avec la monture

d’objectif standard prise en charge par le système

“Micro Four ThirdsTM System”.

≥Il ne peut pas être monté sur les appareils à

monture Four ThirdsTM.

≥Les illustrations de l’appareil photo numérique de

ce manuel d’utilisation prennent le DMC-GH2

comme exemple.

≥L’apparence et les spécifications des produits

décrits dans le présent manuel peuvent différer

des produits que vous avez achetés en raison de

bonifications ultérieures.

≥

Micro Four Thirds™ et le logo Micro Four Thirds sont des

marques commerciales ou des marques déposées

d’Olympus Imaging Corporation, au Japon, aux États-Unis,

en Union européenne et dans les autres pays.

≥

Four Thirds™ et le logo Four Thirds sont des marques

commerciales ou des marques déposées d’Olympus

Imaging Corporation, au Japon, aux États-Unis, en

Union européenne et dans les autres pays.

≥G MICRO SYSTEM est un système appareil photo

numérique du type à échange d’objectif de LUMIX

basé sur un standard Micro Four Thirds.

≥Les autres noms de systèmes et produits

mentionnés dans ce manuel d’utilisation sont

habituellement des marques déposées ou des

marques de commerce des fabricants qui ont

développé le système ou le produit intéressé.

VQT4G75

-Si vous voyez ce symbole-

Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils

électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent,

cela signifie que les appareils électriques et électroniques ne doivent pas être jetés

avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage

appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être

déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au

revendeur local en cas d’achat d’un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des

ressources vitales et à la prévention des éventuels effets négatifs sur l’environnement

et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d’élimination incorrecte de ces déchets, conformément à

la législation nationale.

Utilisateurs professionnels de l’Union européenne

Pour en savoir plus sur l’élimination des appareils él contactez votre revendeur ectriques et électroniques,

ou fournisseur.

Informations sur l’évacuation des déchets dans les pays ne faisant pas partie de l’Union

européenne

Ce symbole n’est reconnu que dans l’Union européenne.

Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de

connaître la procédure d’élimination à suivre.

FRANÇAIS

VQT4G75

∫Entretien de l’objectif

≥Cet objectif possède un dispositif anti-poussière et

anti-éclaboussure. Lorsque vous l’utilisez, soyez

attentif aux points suivants.

Si l’objectif ne fonctionne pas correctement,

consultez le revendeur ou votre centre

d’assistance le plus proche.

– Veuillez installer l’objectif sur un appareil photo

numérique anti-poussière et anti-éclaboussure.

– Assurez-vous qu’aucun grain de sable, de

poussière, de goutte d’eau, etc, ne se trouve sur

ou à l’intérieur du caoutchouc de la monture de

l’objectif, des terminaux, et à l’intérieur de

l’appareil photo numérique et de l’objectif en

installant ou en retirant l’objectif.

– Cet objectif n’est pas étanche et ne doit pas être

utilisé pour enregistrer sous l’eau. Concernant le

dispositif anti-éclaboussure, l’objectif est

construit pour résister à l’entrée de l’eau. Si des

projections d’eau etc. adhèrent à l’objectif,

essuyez après utilisation avec un chiffon doux et

sec.

≥Pour améliorer la performance anti-poussière et

anti-éclaboussure de cet objectif, une garniture en

caoutchouc est utilisée dans la partie de montage.

Après avoir changé l’objectif un certain nombre de

fois, vous pouvez constater que la garniture en

caoutchouc de l’objectif a marqué la partie de

montage du boitier de l’appareil photo numérique,

ce qui n’affecte pas ses performances.

Pour plus d’informations sur la garniture en

caoutchouc de l’objectif, contactez votre service

d’assistance.

≥N’appuyez pas avec force sur l’objectif.

≥Lorsqu’il a des salissures (eau, huile, traces de

doigts, etc.) sur la surface de l’objectif, cela peut

avoir une incidence sur l’image. Essuyez

légèrement la surface de l’objectif avec un chiffon

sec et doux avant et après la prise de photos.

≥Ne posez pas l’objectif côté

monture vers le bas. Point

de contact 1 de la monture

de l’objectif restent toujours

propres.

Précautions

VQT4G75

Fixation/Retrait de l’objectif

≥Pour les instructions sur la mise en place et le

retrait de l’objectif, reportez-vous au manuel

d’utilisateur de l’appareil photo.

∫Mise en place de l’objectif

≥Vérifiez que l’appareil photo est éteint.

1 Tournez le capuchon

arrière de l’objectif

pour le retirer.

A: Capuchon arrière de

l’objectif

Alignez les repères pour

la mise en place de l’objectif

(marques rouges) sur le

boîtier de l’appareil photo et

sur l’objectif, puis tournez

l’objectif dans le sens de la

flèche jusqu’à ce que vous

entendiez un déclic.

• N’appuyez pas sur la touche de relâche de

l’objectif C lorsque vous installez un objectif.

• N’essayez pas de fixer l’objectif lorsque vous le

tenez en angle par rapport au boîtier, car la

monture de l’objectif risquerait d’être éraflée.

• Vérifiez que l’objectif est fixé correctement.

∫Retrait de l’objectif

≥Vérifiez que l’appareil photo est éteint.

Tout en appuyant sur la

touche de déverrouillage

de l’objectif D, tournez

l’objectif dans le sens de

la flèche jusqu’à ce qu’il

s’arrête puis retirez-le.

• Fixez le capuchon arrière de

l’objectif afin que les contacts de la monture de

l’objectif ne soient pas rayés.

• Fixez le capuchon sur la monture d’objectif de

manière à prévenir toute infiltration de poussière

dans l’appareil.

∫Fixation et détachement du capuchon

d’objectif

Pincez le capuchon

d’objectif comme

indiqué sur

l’illustration pour le

mettre en place ou

pour l’enlever.

• Faites attention de ne

pas perdre le

capuchon d’objectif.

VQT4G75

∫Fixation du parasoleil (Fourni)

11 Alignez le symbole correspondant E

du parasoleil avec le symbole à

l’extrémité de l’objectif.

22 Tournez le parasoleil dans le sens de

la flèche jusqu’à ce qu’il s’arrête, et

alignez le symbole d’arrêt F

FF du

parasoleil avec le symbole à

l’extrémité de l’objectif.

∫Rangement temporaire du parasoleil

1 Tournez le parasoleil

dans le sens de la flèche

pour le retirer.

2 Retournez le parasoleil,

puis fixez-le de la même

façon, tel qu’illustré ci-

contre.

• Lorsque vous prenez des

photos avec le flash et que le

parasoleil est monté, la partie inférieure de

l’écran peut s’assombrir (effet de vignetage) et le

contrôle du flash peut être empêché car l’éclair

du flash peut être obscurci par le parasoleil.

Nous vous recommandons de retirer le

parasoleil.

• Lorsque vous utilisez la lampe d’assistance de

mise au point automatique dans l’obscurité,

retirez le parasoleil.

VQT4G75

∫Fixation de filtres

≥

Un effet de vignetage peut survenir en utilisant 2 ou

plus protecteurs MC (en option: DMW-LMCH58),

filtres PL (en option: DMW-LPL58) ou filtres ND (en

option: DMW-LND58), ou en utilisant des

protecteurs et/ou des filtres épais.

≥Le filtre peut être impossible à retirer s’il est trop

serré, veuillez donc éviter de le faire.

≥Il est possible de fixer le capuchon d’objectif avec

le filtre déjà en place.

≥Vous ne pouvez pas installer de convertisseur

d’objectif ou d’adaptateur sur cet objectif. Un filtre

peut être utilisé, mais installer un autre élément

peut causer des dommages à l’objectif.

Noms et fonctions des

composants

1Surface de l’objectif

2Bague de mise au point

Tournez pour effectuer la mise au point lors de

prises de vues avec mise au point manuelle.

3Bague de zoom

Tournez la bague de réglage du zoom pour une

prise de vue rapprochée (téléobjectif) ou à grand-

angle. (Équivalent à un film de 35 mm: 70 mm à

200 mm)

5 642 31 7

VQT4G75

Ne transportez pas l’objectif s’il est encore fixé

sur l’appareil photo.

≥En aucunes circonstances vous ne devez ranger

l’objectif dans les endroits indiqués ci-dessous car

cela pourrait causer des problèmes d’utilisation ou

de mauvais fonctionnement.

– À la lumière directe du soleil ou sur la plage en été

– Dans des endroits ayant des niveaux de

température et d’humidité élevés ou dans des

endroits où les changements de température et

d’humidité sont prononcés

– Où il y a du feu

– Près de radiateurs, climatiseurs, humidificateurs

– Où il y a des vibrations

– À l’intérieur d’un véhicule

≥Reportez-vous également au manuel d’utilisation

de l’appareil photo.

≥Si l’appareil ne doit plus être utilisé pendant une

période prolongée, nous vous conseillons de le

ranger avec un produit déshydratant (gel de

silice). Tout manquement à cela pourrait

provoquer une panne causée par la moisissure

etc. Nous vous conseillons de vérifier le

fonctionnement de l’objectif avant de l’utiliser.

≥Évitez que l’objectif ne soit en contact avec des

produits en plastique ou en caoutchouc pendant

une longue période.

≥Ne touchez pas les contacts électriques de

l’objectif. Ceci pourrait causer un mauvais

fonctionnement de l’objectif.

≥

Ne désassemblez ni ne tentez de modifier l’objectif.

N’utilisez pas de benzène, d’alcool ni aucun

autre produit nettoyant similaire pour nettoyer

l’appareil.

≥L’emploi de solvants peut endommager l’objectif

ou faire s’écailler la peinture.

≥Essuyez toute poussière ou traces de doigts avec

un chiffon doux et sec.

≥

Essuyez la poussière ou la saleté sur le caoutchouc

de la monture de l'objectif (P29), la bague de zoom

ou la bague de mise au point avec un chiffon sec.

≥N’utilisez pas de détergent de cuisine ou de linge

chimique.

Un bruit se fait entendre à la mise en marche et

hors marche de l’appareil photo.

≥Il s’agit du bruit de l’objectif ou du mouvement de

l’ouverture et ce n’est pas un défaut de

fonctionnement.

Dépannage

VQT4G75

Spécifications

Ces caractéristiques peuvent subir des changements sans avis préalable.

OBJECTIF INTERCHANGEABLE POUR APPAREIL PHOTO NUMÉRIQUE

“LUMIX G X VARIO 35–100 mm/F2.8/POWER O.I.S.”

Distance focale f=35 mm à 100 mm

(Équivalent à un film de 35 mm: 70 mm à 200 mm)

Type d’ouverture 7 lamelles de diaphragme/diaphragme à ouverture ronde

Plage d’ouverture F2.8

Valeur d’ouverture minimum F22

Composition de l’objectif 18 éléments en 13 groupes (2 lentilles ED, 1 lentille UED)

Revêtement de surface Nano Oui

Distance de mise au point 0,85 m à ¶ (à partir de la ligne de référence de mise au point)

Grossissement maximum de l’image 0,1k (Équivalent à un film de 35 mm: 0,2k)

Stabilisateur optique de l’image Disponible

Interrupteur [O.I.S.] Disponible (Commutateur ON/OFF)

Monture “Micro Four Thirds Mount”

Angle de vue 34x (Grand-angle) à 12x (Téléobjectif)

Diamètre de filtre 58 mm

Diamètre maximum Environ 67,4 mm

Longueur totale

Environ 99,9 mm (du bout de l’objectif à la base de montage de l’objectif)

Poids Environ 360 g

Anti-poussière et anti-éclaboussure Oui

VQT4G75

Indice

Información para su seguridad ............................. 32

Prevención contra las averías ............................ 34

Accesorios suministrados ..................................... 35

Unir y quitar el objetivo ......................................... 36

Nombres y funciones de los componentes........... 39

Precauciones para el uso ..................................... 40

Búsqueda de averías.......................................... 40

Especificaciones ................................................... 41

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible

de equipos electromagnéticos (como hornos de

microondas, televisores, vídeo juegos,

trasmisores radio, líneas de alto voltaje, etc.).

≥

No utilice la cámara cerca de teléfonos móviles, p32-ya

que lo de hacerlo puede producir ruido que afectará

negativamente a las imágenes y el sonido.

≥

Si la cámara queda afectada negativamente por un

equipo electromagnético y deja de funcionar

correctamente, apague la cámara y quite la batería

y/o el adaptador de CA conectado. Luego vuelva a

insertar la batería y/o vuelva a conectar el adaptador

de CA y encienda la cámara.

El objetivo puede usarse con una cámara digital

compatible con el estándar de montaje de objetivos

del “Micro Four Thirds TM System”.

≥ No se puede montar en una cámara con estándar

de soporte Four Thirds TM.

≥ Las figuras de la cámara digital en estas

instrucciones de funcionamiento muestran la

DMC-GH2 en concepto de ejemplo.

≥ E aspecto y las especificaciones de los productos

descritos en este manual pueden diferir de los

productos reales que usted p32-ha comprado debido a

aumentos sucesivos.

≥ El logotipo Micro Four Thirds™ y Micro Four

Thirds son marcas comerciales o marcas

comerciales registradas de Olympus Imaging

Corporation, en Japón, Estados Unidos, la Unión

Europea y otros países.

≥

El logotipo Four Thirds™ y Four Thirds son marcas

comerciales o marcas comerciales registradas de

Olympus Imaging Corporation, en Japón, Estados

Unidos, la Unión Europea y otros países.

≥G MICRO SYSTEM es un sistema de cámara digital

con objetivo intercambiable de LUMIX basado en el

estándar Micro Four Thirds System.

≥ Los nombres de los sistemas y productos que se

mencionan en estas instrucciones generalmente

son marcas comerciales registradas o marcas

comerciales de los fabricantes que desarrollaron

el sistema o producto en cuestión.

VQT4G75

-Si ve este símbolo-

Información sobre la eliminación para los usuarios de equipos eléctricos y electrónicos usados

(particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica

que los productos eléctricos y electrónicos usados no deben mezclarse con la basura

doméstica general.

Para que estos productos se sometan a un proceso adecuado de tratamiento,

recuperación y reciclaje, llévelos a los puntos de recogida designados, donde los

admitirán sin coste alguno. En algunos países existe también la posibilidad de

devolver los productos a su minorista local al comprar un producto nuevo equivalente.

Si desecha el producto correctamente, estará contribuyendo a preservar valiosos

recursos y a evitar cualquier posible efecto negativo en la salud de las personas y en

el medio ambiente que pudiera producirse debido al tratamiento inadecuado de

desechos. Póngase en contacto con su autoridad local para que le informen

detalladamente sobre el punto de recogida designado más cercano.

De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos

desechos.

Para empresas de la Unión Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o

proveedor para que le informe detalladamente.

Información sobre la eliminación en otros países no pertenecientes a la Unión Europea

Este símbolo sólo es válido en la Unión Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor

para que le informen sobre el método correcto de eliminación.

ESPAÑOL

VQT4G75

∫Atención del objetivo

≥ Esta lente tiene una construcción con resistencia

al polvo y las salpicaduras. Al usarla, tenga

cuidado con lo siguiente.

Si la lente no está funcionando correctamente,

consulte a su distribuidor o a su centro de servicio

más cercano.

– Coloque la lente en una cámara digital con

resistencia al polvo y las salpicaduras.

– Asegúrese de que no entre arena, polvo, gotas de

agua, etc. en la lente o dentro de la goma de

montaje de la lente, los terminales, y dentro de la

cámara digital y la lente al colocar o sacar la lente.

– Esta lente no es impermeable y no se puede usar

para grabar abajo del agua. Para la resistencia a

salpicaduras, la lente está construida para

resistir la entrada de agua. Si las salpicaduras de

agua, etc. no se adhieren a la lente, límpiela

después de usarla con un paño suave y seco.

≥ Para mejorar la función de resistencia al polvo y la

salpicadura de esta lente, se usa una goma de

montaje de la lente en la parte de montaje. Luego

de cambiar la lente varias veces, puede encontrar

que la goma de montaje de la lente haya marcado

la parte de montaje del cuerpo de la cámara

digital, lo que no afecta su rendimiento.

Para obtener información sobre cómo cambiar la

goma de montaje de la lente, comuníquese con el

centro de servicio más cercano.

≥ No ejerce demasiada presión en el objetivo.

≥ Cuando hay suciedad (agua, aceite, huellas

dactilares, etc.) en la superficie del objetivo, la

imagen puede salir afectada. Limpie ligeramente

con un paño blando y seco antes y después de

tomar las imágenes.

≥ No meta el soporte del

objetivo mirando hacia

abajo. No deje que se

ensucien los punto de

contacto 1.

Prevención contra las averías

VQT4G75

∫Acerca de la condensación

(Empañamiento del objetivo)

≥ La condensación ocurre cuando se encuentra una

diferencia en la temperatura y humedad como se

describe abajo. La condensación puede hacer

ensuciar el objetivo y producir hongos y un

funcionamiento defectuoso, por lo tanto ponga

cuidado en las situaciones a continuación:

– Cuando lleva la cámara en casa desde el aire

libre durante un tiempo frío

– Cuando lleva la cámara dentro de un coche con

aire acondicionado

– Cuando sopla en el objetivo aire frío desde un

acondicionador de aire

– En lugares húmedos

≥ Para impedir la condensación, meta la cámara en

una bolsa de plástico para que se aclimate a la

temperatura ambiente. Si ocurre condensación,

apague la alimentación y la deje así durante dos

horas. Una vez de que la cámara se haya

aclimatado a la temperatura ambiente en

empañamiento desaparece naturalmente.

Accesorios suministrados

[Controles a realizar cuando va a desembalar la

unidad]

Al quitar la unidad de su embalaje, compruebe que se

encuentren la unidad principal y los accesorios

suministrados. Además compruebe el aspecto externo

y las funciones para verificar que no hayan padecidos

daños durante la distribución y el transporte.

Por si encuentra un cualquier problema, antes de

usar el producto llame a su comerciante.

Números de productos correctos a partir de octubre

de 2012. Pueden estar sujetos a cambio.

1Bolsa de almacenamiento del objetivo

2Visera del objetivo

3Tapa del objetivo

4Tapa trasera del objetivo

(La tapa trasera del objetivo y

la tapa del objetivo

intercambiable al momento de la compra.)

VFC4430 VYC1085 VYF3480 VFC4605

31 2 4

VQT4G75

Unir y quitar el objetivo

≥

Se refiera también a las instrucciones de funcionamiento

de la cámara para unir y separar el objetivo.

∫Unión del objetivo

≥ Compruebe que la cámara esté apagada.

Gire la tapa trasera del

objetivo para separarla

A: Tapa trasera del

objetivo

2 Alinee las marcas para

ajustar el objetivo

(marcas rojas)

ubicadas en

el cuerpo de la cámara y el

mismo objetivo, luego gire

éste en la dirección de la

flecha hasta que dispare.

• No presione el botón de liberación de la lente C

cuando coloca una lente.

• Como el soporte del objetivo podría salir rayado,

no trate de unir el objetivo a la cámara

manteniéndolo de ángulo.

• Compruebe que el objetivo esté unido correctamente.

∫Separación del objetivo

≥ Compruebe que la cámara esté apagada.

Mientras presiona el

botón de liberación de la

lente

, gire la lente hacia

la flecha hasta que se

detenga y luego retírela.

• Una la tapa trasera de

manera que el punto de contacto del objetivo no

salga rayado.

• Una la tapa del cuerpo a la cámara para que ni

suciedad ni polvo entren dentro de la unidad principal.

∫Unir y separar la tapa del objetivo

Apriete la tapa de la

lente como se

muestra en la figura

para colocarla o

sacarla.

• Ponga cuidado en no

perder la tapa del

objetivo.

VQT4G75

∫Unión de la visera del objetivo

(Accesorio suministrado)

11 Alinee la marca de ajuste E

EE en la

visera de lente con la marca en la

punta de la lente.

22 Gire la visera de la lente en la

dirección de la flecha hasta que se

detenga y alinee la marca de tope F

en la visera de la lente con la marca

en la punta de la lente.

∫Almacenamiento temporal de la visera

del objetivo

1 Gire la visera del

objetivo en la dirección

de la flecha para quitarla.

2 Vuelque la visera del

objetivo y, luego, únala

de la misma manera que

la mostrada

anteriormente.

• Cuando toma las imágenes

con el flash y tiene unida la visera del objetivo, la

porción inferior de la pantalla podría ponerse

oscura (efecto de viñeteado) y el control del

flash podría inhabilitarse debido a que éste

podría ser oscurecido por la misma visera. Le

recomendamos que quite dicha visera.

• Cuando usa la lámpara de ayuda AF en la

oscuridad, quite la visera del objetivo.

VQT4G75

∫Unión de los filtros

≥ Puede tener lugar viñeteado si usa 2 o más

protectores MC (opcionales: DMW-LMCH58),

filtros PL (opcionales: DMW-LPL58) o

filtros ND (opcionales: DMW-LND58), o bien si

usa protectores y/o filtros espesos.

≥ Tal vez sea imposible de retirar el filtro si está

demasiado apretado, por lo que no debe apretarlo

demasiado fuerte.

≥ Se puede colocar la tapa del objetivo con el filtro

ya colocado.

≥ No consigue acoplar un objetivo de conversión o

adaptador a este objetivo. Puede usarse un filtro,

pero acoplar cualquier otro elemento puede dañar

el objetivo.

VQT4G75

Nombres y funciones de

los componentes

1 Superficie del objetivo

2 Anillo del enfoque

Ruotare per mettere a fuoco quando si scattano

fotografie utilizzando la messa a fuoco manuale.

3 Anillo del zoom

Gire el anillo del zoom cuando quiere tomar

imágenes grandes (teleobjetivo) o anchas

(granangular). (Igual a una cámara de película de

35 mm: de 70 mm a 200 mm)

4 Interruptor [O.I.S.]

Cuando a la cámara está unido el objetivo, está

ajustada la función estabilizadora para ver si el

interruptor [O.I.S.] está ajustado en [ON].

≥ Le recomendamos que ajuste el interruptor

[O.I.S.] a [OFF] cuando usa un trípode.

≥ La función estabilizadora podría no funcionar

suficientemente en los casos a continuación.

– Cuando hay demasiada trepidación.

– Cuando es alta la ampliación del zoom.

– Cuando usa el zoom digital.

– Cuando toma imágenes mientras sigue sujetos

en movimiento.

– Cuando se reduce la velocidad de obturación para

tomar imágenes en casa o en lugares oscuros.

5 Punto de contacto

6 Marca para ajustar el objetivo

7 Goma de montaje de la lente

Nota

≥ Cuando graba usando el flash estando cerca del

sujeto, la luz del flash será bloqueada por el

objetivo y parte de la imagen puede quedar

oscura. Compruebe la distancia desde el sujeto

cuando graba.

≥ Si hace zoom después de hacer enfoque, pueden

ocurrir errores de enfoque. Luego de hacer zoom,

realice de nuevo el enfoque.

5 642 31 7

VQT4G75

Precauciones para el uso

Tenga cuidado de no hacer caer el objetivo ni le

choque contra. Asimismo tenga cuidado de no

presionarlo demasiado.

≥

Tenga cuidado de no hacer caer la bolsa en la que

cabe el objetivo. Éste podría dañarse, la cámara

podría dejar de funcionar normalmente y las

imágenes p40-ya podrían no grabarse.

Cuando usa pesticidas y otras substancias

volátiles alrededor de la cámara tenga cuidado

de que no entre en el objetivo.

≥

Si dichas substancias caen en el objetivo, éstas

pueden dañarlo o hacer desconchar su barniz.

No transporte la unidad si ésta está todavía

unida al cuerpo de la cámara.

≥ De ninguna manera la unidad debe ser usada o

almacenada en uno de los siguientes lugares p40-ya

que lo de hacerlo podría perjudicarla o producir un

funcionamiento defectuoso.

– Bajo la luz directa del sol o bien a lo largo de la

costa durante el verano

– En lugares donde haya altas temperaturas o altos

niveles de humedad o bien donde sean repentinos

los cambios de temperatura y humedad

– Donde haya llamas

– Cerca de calefactores, acondicionadores de aire

o humedecedores

– Donde haya vibraciones

– Dentro de un vehículo

≥ Se refiera también a las instrucciones de

funcionamiento de la cámara digital.

≥ Cuando no ha de ser usada la unidad por un

período prolongado, le recomendamos guardar

con un desecante (silicagel). El hecho de no

hacerlo podría ocasionar una avería causada por

el moho etc.

Se recomienda que compruebe el

funcionamiento de la unidad antes de usarla

≥ No deje el objetivo en contacto con productos de

plástico durante largos períodos de tiempo.

≥ No toque los contactos eléctricos de la unidad. Lo

de hacerlo puede causar avería en la unidad.

≥

No desmonte ni modifique la unidad.

No utilice gasolina, diluyente, alcohol u otros

agentes de limpieza parecidos para limpiar la unidad.

≥ El hecho de usar disolventes puede dañar el

objetivo y hacer desconchar su barniz.

≥ Quite cualquier indicio de polvo o huellas

dactilares con un paño blando y seco.

≥ Limpie el polvo o suciedad de la goma de montaje

de la lente (P39), el anillo de zoom o el anillo de

enfoque con un paño seco.

≥ No use detergentes para cocina o un paño tratado

químicamente.

Se oye un sonido cuando se enciende o se

apaga la cámara.

≥ Éste es el sonido del objetivo o el movimiento de

abertura y no es un funcionamiento defectuoso.

Búsqueda de averías

VQT4G75

Indice

Informazioni per la sua sicurezza ......................... 42

Prevenzione guasti .............................................44

Accessori in dotazione.......................................... 45

Installazione/Rimozione dell’obiettivo ................... 46

Nomi e funzioni dei componenti............................ 49

Precauzioni per l’uso ............................................ 50

Ricerca guasti ..................................................... 50

Specifiche ............................................................. 51

Informazioni per la sua

sicurezza

Tenere l’unità il più possibile lontana da

apparecchi elettromagnetici (come forni a

microonde, TV, videogiochi, radiotrasmittenti,

linee dell’alta tensione, ecc.).

≥ Non utilizzare la fotocamera vicino a telefoni

cellulari, perché ciò può causare disturbi che

influenzano negativamente immagini e suoni.

≥ Se il funzionamento della fotocamera digitale è

disturbato da apparecchi elettromagnetici,

spegnere la fotocamera e rimuovere la batteria e/

o l’adattatore CA collegato. Quindi inserire

nuovamente la batteria e/o ricollegare l’adattatore

CA. Infine, riaccendere la fotocamera.

L’obiettivo può essere utilizzato con una fotocamera

digitale dotata di un supporto dell’obiettivo compatibile

con lo standard “Micro Four Thirds

System”.

≥Non montabile su una fotocamera con specifiche sul

supporto Four Thirds TM.

≥ Le illustrazioni della fotocamera digitale presenti

in queste istruzioni operative mostrano il modello

DMC-GH2 come esempio.

≥

L’aspetto e le specifiche dei prodotti descritti in

questo manuale possono differire da quelli dei

prodotti acquistati a causa di miglioramenti introdotti

in tempi successivi alla stampa del manuale.

≥ Micro Four Thirds™ e il logo Micro Four Thirds

sono marchi o marchi registrati di Olympus

Imaging Corporation, in Giappone, negli Stati

Uniti, nell’Unione Europea e in altri paesi.

≥Four Thirds™ e il logo Four Thirds sono marchi o

marchi registrati di Olympus Imaging Corporation, in

Giappone, negli Stati Uniti, nell’Unione Europea e in

altri paesi.

≥G MICRO SYSTEM è un sistema di fotocamera

digitale LUMIX del tipo a più obiettivi basato sullo

standard Micro Four Thirds System.

≥ Gli altri nomi di sistemi o prodotti menzionati nelle

presenti istruzioni sono generalmente marchi

registrati o marchi depositati dei produttori che

hanno sviluppato detti sistemi o prodotti.

VQT4G75

-Se vedete questo simbolo-

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete

(per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa

che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti

domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di

raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune

nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento

dell’acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose

risorse ed evitare potenziali effetti negativi sulla salute umana e sull’ambiente, che

potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli,

contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate

delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell’Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore

per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell’Unione Europea

Questo simbolo è valido solo nell’Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere

informazioni sul metodo corretto di smaltimento.

ITALIANO

VQT4G75

∫Custodia dell’obiettivo

≥Questo obiettivo è resistente alla polvere e agli

schizzi. Quando si usa l’obiettivo fare attenzione a

quanto segue.

Se l’obiettivo non funziona correttamente,

contattare il rivenditore o il Centro Assistenza più

vicino.

– Installare l’obiettivo su una fotocamera digitale

resistente alla polvere e agli schizzi.

– Evitare che sabbia, polvere, gocce d'acqua, ecc.,

raggiungano o penetrino all’interno della protezione

in gomma sull’innesto dell'obiettivo, dei terminali,

della fotocamera digitale e dell’obiettivo quando si

installa o si rimuove l’obiettivo.

– Questo obiettivo non è impermeabile e non può

essere utilizzato per scattare foto subacquee.

L’obiettivo è costruito in modo da prevenire

l’ingresso di schizzi. Se sull’obiettivo finiscono

degli schizzi, ecc., dopo l’utilizzo rimuoverli con

un panno morbido e asciutto.

≥Per migliorare la resistenza alla polvere e agli

schizzi di questo obiettivo, nella sezione di innesto

dell’obiettivo è presente una protezione in

gomma. Dopo aver cambiato obiettivo diverse

volte, potreste rilevare che la protezione in

gomma ha lasciato un segno sulla sezione di

innesto del corpo della fotocamera digitale.

Questo non pregiudica le prestazioni.

Per informazioni sulla sostituzione della

protezione in gomma, contattare il rivenditore o il

Centro Assistenza più vicino.

≥Non premere con troppa forza l’obiettivo.

≥Quando la superficie della lente è sporca (acqua,

olio, impronte, ecc.), l’immagine può risultare

deteriorata. Pulire leggermente la superficie della

lente con un panno asciutto e morbido prima e

dopo aver ripreso delle immagini.

≥Non tenere il supporto

dell’obiettivo rivolto verso il

basso. Evitare che i

Contatto del supporto

dell’obiettivo 1 si

sporchino.

Prevenzione guasti

VQT4G75

∫Informazioni sulla condensa

(Appannamento dell’obiettivo)

≥La condensa si forma quando si verificano

differenze di temperatura e umidità come quelle

descritte sotto. La condensa può causare

l’appannamento dell’obiettivo e portare alla

formazione di muffe e a malfunzionamenti, per cui

è necessario fare attenzione nelle seguenti

situazioni:

– Quando si porta la fotocamera da un ambiente

esterno freddo a uno interno

– Quando si porta la fotocamera in un’auto con il

condizionatore in funzione

– Quando l’aria fredda di un condizionatore

colpisce direttamente l’obiettivo

– In luoghi umidi

≥Per evitare la formazione di condensa, inserire la

fotocamera in una busta di plastica per consentirle

di adattarsi alla temperatura circostante. Se si

forma della condensa, spegnere la fotocamera e

non toccarla per un paio due ore. Una volta che la

temperatura della fotocamera ritorna ai valori

dell’ambiente circostante l’appannamento

scomparirà naturalmente.

Accessori in dotazione

[Controlli da effettuare quando si disimballa l’unità]

Quando si estrae il flash dalla confezione, controllare

che siano presenti l’unità principale e gli accessori in

dotazione. Controllarne inoltre l’aspetto esterno e il

funzionamento, per verificare che non abbiano

subito danni durante la distribuzione e il trasporto.

Se si riscontra qualche problema, contattare il

rivenditore prima di utilizzare il prodotto.

I codici dei prodotti sono aggiornati ad ottobre 2012.

È possibile che subiscano delle modifiche.

1Sacca portaobiettivo

2Paraluce

3Copriobiettivo

4Copriobiettivo posteriore

(Il copriobiettivo posteriore e il copriobiettivo

sono installati sull’obiettivo intercambiabile al

momento dell’acquisto.)

VFC4430 VYC1085 VYF3480 VFC4605

31 2 4

VQT4G75

Installazione/Rimozione

dell’obiettivo

≥Consultare anche le istruzioni per l’uso della

fotocamera per informazioni sulla procedura di

installazione e disinstallazione della fotocamera.

∫Installazione dell’obiettivo

≥Controllare che la fotocamera sia spenta.

1 Ruotare il

copriobiettivo

posteriore per

disinstallarlo.

Copriobiettivo posteriore

2 Allineare i segni per

l’installazione

dell’obiettivo B (segni

rossi) sul corpo della

fotocamera e

sull’obiettivo, quindi

ruotare l’obiettivo nella direzione

indicata dalla freccia finché non scatta.

• Non premere il pulsante di sgancio dell’obiettivo

C quando si installa un obiettivo.

• Non tentare di installare l’obiettivo tenendolo

diagonalmente rispetto al corpo della

fotocamera, per evitare di graffiare il supporto

dell’obiettivo.

• Controllare che l’obiettivo sia installato

correttamente.

∫Disinstallazione dell’obiettivo

≥Controllare che la fotocamera sia spenta.

Tenendo premuto il

pulsante di sblocco

dell’obiettivo D, ruotare

l’obiettivo nella direzione

indicata dalla freccia

finché non si arresta,

quindi rimuoverlo.

• Installare il copriobiettivo posteriore per evitare

di graffiare il punto di contatto.

• Installare il copriobiettivo posteriore sulla

fotocamera per evitare che sporcizia o polvere

penetrino all’interno dell’unità principale.

VQT4G75

∫Installazione e rimozione del

copriobiettivo

Premere i lati del

copriobiettivo

come illustrato

nell’immagine

quando lo si

installa o lo si

disinstalla.

• Fare attenzione a non

perdere il copriobiettivo.

∫Installazione del paraluce

(Accessorio in dotazione)

11 Allineare il segno per l’installazione

EE sul paraluce con il segno

sull'estremità dell’obiettivo.

22 Ruotare il paraluce nella direzione

indicata dalla freccia finché non si

arresta, quindi allineare il segno di

arresto F

FF sul paraluce con il segno

sull’estremità dell’obiettivo.

VQT4G75

∫Rimozione temporanea del paraluce

1 Ruotare il paraluce nella

direzione indicata dalla

freccia per rimuoverlo.

2 Rovesciare il paraluce,

quindi installarlo come

illustrato in precedenza.

• Quando si riprendono

immagini con il flash e il

paraluce è installato, la parte

inferiore dello schermo può risultare scura

(effetto vignetta) e il controllo del flash può

essere disabilitato, poiché il flash fotografico può

essere oscurato dal paraluce. Si consiglia di

scollegare il paraluce.

• Quando si utilizza la lampada di aiuto AF in

condizioni di oscurità, scollegare il paraluce.

∫Installazione dei filtri

≥È possibile che si verifichi un effetto vignetta se si

utilizzano 2 o più protezioni MC (opzionali:

DMW-LMCH58), filtri PL (opzionali: DMW-LPL58)

o filtri ND (opzionali: DMW-LND58), oppure se si

utilizzano protezioni e/o filtri spessi.

≥Se il filtro viene stretto eccessivamente, può

diventare impossibile rimuoverlo. Evitare quindi di

stringerlo troppo.

≥È possibile installare il copriobiettivo con il filtro

già installato.

≥Su questo obiettivo non è possibile installare una

lente o adattatore di conversione. È possibile

utilizzare un filtro, ma collegare qualsiasi altro

elemento può danneggiare l’obiettivo.

VQT4G75

Nomi e funzioni dei

componenti

1Superficie dell’obiettivo

2Ghiera di messa a fuoco

Ruotare per mettere a fuoco quando si scattano

fotografie utilizzando la messa a fuoco manuale.

3Ghiera dello zoom

Ruotare la ghiera dello zoom quando si desidera

riprendere immagini ravvicinate (teleobiettivo) o di

grande ampiezza (grandangolo). (equivalente per

fotocamera con pellicola da 35 mm: da 70 mm a

200 mm)

4Interruttore [O.I.S.]

Quando l’obiettivo è installato sulla fotocamera la

funzione di stabilizzazione è attivata se l’interruttore

[O.I.S.] è posizionato su [ON].

≥Si consiglia di posizionare l’interruttore [O.I.S.] su

[OFF] quando si utilizza un treppiede.

≥Nei seguenti casi la funzione di stabilizzazione

può rivelarsi inefficace.

– Quando le oscillazioni sono forti.

– Quando l’ingrandimento dello zoom è elevato.

– Quando si utilizza lo zoom digitale.

– Quando si riprendono immagini seguendo un

soggetto in movimento.

– Quando la velocità dell’otturatore viene ridotta

per la ripresa di immagini in interni o in condizioni

di scarsa illuminazione.

5Punto di contatto

6Segno per l’installazione dell’obiettivo

Protezione in gomma sull’innesto dell’obiettivo

Nota

≥

Quando si riprende un soggetto da distanza

ravvicinata utilizzando il flash, la luce del flash verrà

bloccata dall’obiettivo e una parte dell’immagine

potrà risultare scura. Controllare la distanza dal

soggetto quando si riprende un’immagine.

≥Se si zooma dopo aver messo a fuoco, possono

verificarsi errori di messa a fuoco. Dopo aver

zoomato, mettere nuovamente a fuoco.

5 642 31 7

VQT4G75

Precauzioni per l’uso

Fare attenzione a non lasciar cadere o a non

urtare l’obiettivo. Evitare inoltre di esercitare una

forte pressione sull’obiettivo.

≥Fare attenzione a non far cadere la custodia in cui

è stato inserito l’obiettivo in quanto questo può

danneggiarsi. La fotocamera può smettere di

funzionare e potrebbe non essere più possibile

registrare delle immagini.

Quando si utilizzano pesticidi e altre sostanze volatili

nelle vicinanze della fotocamera fare attenzione che

non vengano a contatto con l’obiettivo.

≥

Se tali sostanze vengono a contatto con l’obiettivo

possono danneggiarlo o provocare il distacco di vernice.

Non lasciare l’unità installata sulla fotocamera

mentre la si trasporta.

≥Non utilizzare e non lasciare mai l’unità nelle

seguenti condizioni, per evitare problemi di

funzionamento.

– Esposta alla luce del sole, o in spiaggia d’estate

– Temperatura e umidità elevate o soggette a

grossi sbalzi

– Dove sono presenti fiamme

– Vicino a caloriferi, condizionatori o umidificatori

– Dove sono presenti vibrazioni

– All’interno di un’auto

≥Vedere anche le istruzioni per l’uso della

fotocamera digitale.

≥

Quando si prevede di non utilizzare l’unità per un

periodo prolungato, si consiglia di porvi accanto un

disseccante (silica gel). In caso contrario potrebbero

verificarsi dei malfunzionamenti dovuti alla presenza

di muffe ecc. Si consiglia di controllare il

funzionamento dell’unità prima dell’uso.

≥Non lasciare l’obiettivo a contatto per lungo tempo

con prodotti in gomma o in plastica.

≥Non toccare i contatti elettrici dell’unità. In caso

contrario l’unità può guastarsi.

≥Non smontare o alterare l’unità.

Non utilizzare benzina, diluenti, alcol o prodotti

simili per pulire l’unità.

≥L’utilizzo di solventi può danneggiare l’obiettivo o

provocare il distacco di vernice.

≥Rimuovere la polvere o le impronte digitali

eventualmente presenti con un panno morbido e

asciutto.

≥Rimuovere le eventuali tracce di sporcizia dalla

protezione in gomma sull'innesto dell'obiettivo

(P49), dalla ghiera dello zoom o dalla ghiera di

messa a fuoco con un panno antipolvere asciutto.

≥Non utilizzare un detergente da cucina o un panno

chimico.

Quando la fotocamera viene accesa o spenta, si

sente un suono.

≥

È il suono provocato dal movimento dell’obiettivo o

dell’apertura, e non si tratta di un malfunzionamento.

Ricerca guasti

VQT4G75

Specifiche

È possibile che le specifiche subiscano delle modifiche senza preavviso.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

“LUMIX G X VARIO 35– 100 mm/F2.8/POWER O.I.S.”

Lunghezza focale f=35 mm a 100 mm

(equivalente per fotocamera con pellicola da 35 mm: 70 mm a 200 mm)

Tipo di apertura 7 lamelle diaframma/diaframma con apertura circolare

Gamma dell’apertura F2.8

Valore minimo dell’apertura F22

Costruzione dell’obiettivo 18 elementi in 13 gruppi (2 lente ED, 1 lente UED)

Nanorivestimento superficie Sì

Distanza di messa a fuoco 0,85 m a ¶ (dalla riga di riferimento della distanza di messa a fuoco)

Ingrandimento massimo

dell’immagine 0,1k (equivalente per fotocamera con pellicola da 35 mm: 0,2k)

Stabilizzatore ottico di immagine

Disponibile

Interruttore [O.I.S.] Disponibile (Accensione/spegnimento)

Supporto “Micro Four Thirds Mount”

Profondità di campo 34x (Grandangolo) a 12x (Teleobiettivo)

Diametro del filtro 58 mm

Diametro massimo Circa 67,4 mm

Lunghezza complessiva Circa 99,9 mm

(dall’estremità dell’obiettivo alla base del supporto dell’obiettivo)

Massa Circa 360 g

Resistente alla polvere e agli schizzi

Sì

VQT4G75

安全注意事項 .................................. 52

故障預防..................................... 54

提供的附件 .................................... 55

安裝 /取下鏡頭 ................................ 56

元件的名稱及功能 .............................. 58

使用時的注意事項 .............................. 59

故障排除..................................... 59

規格 .......................................... 60

安全注意事項

安全注意事項安全注意事項

使本產品遠離磁性設

使本產品遠離磁性設使本產品遠離磁性設備

備

備備

（如微波爐

（如微波爐（如微波爐

、

、、

電視

電視電視

、

、、

視訊遊戲

視訊遊戲視訊遊戲設

設

設設

備、無

備、無備、無線

線

線線電

電

電電發

發

發發射

射

射射機、高

機、高

機、高機、高壓

壓

壓壓線

線

線線等

等

等等）

）

））

。

。。

≥請勿在移動電話附近使用相機，否則會影響圖片和

聲音質量。

≥如果相機由於受帶磁設備影響而不能正常工作，請

先將其關閉，取出電池和或斷開連接的/ AC 整流

器， /然後重新插入電池和或連接 AC 整流器。隨

後，開啟相機。

此鏡頭可用於與鏡頭座標準

“Micro Four Thirds™ System”兼容的數位相機。

≥ ™無法安裝到 4/3 (Four Thirds™)接口規格的相機上。

≥本使用說明書中的數位相機圖例以為例DMC-GH2

進行說明。

≥由於產品的不斷改進，本說明書中所描述的產品外

觀和規格可能與實際所購買的產品有所不同。

≥Micro Four Thirds™ 和Micro Four Thirds 標誌是

Olympus Imaging Corporation 在日本、美國、歐盟和

其他國家的商標或註冊商標。

≥Four Thirds™ 和Four Thirds標誌是Olympus Imaging

Corporation 在日本、美國、歐盟和其他國家的商標或

註冊商標。

VQT4G75

≥G MICRO SYSTEM 是LUMIX 的鏡頭互換式數位相機

系統，基於微型 4/3 系統 (Micro Four Thirds System)

標準。

≥本說明書中提到的其他公司名稱和產品名稱是各個

公司的註冊商標或商標。

- -

如果看到此符號的

如果看到此符號的如果看到此符號的話

話

話話

歐盟以外國家的

歐盟以外國家的歐盟以外國家的棄置資訊

棄置資訊

棄置資訊棄置資訊

本符號只適用於歐盟國家。

如欲丟棄本產品，請聯絡當地

政府單位或經銷商，洽詢正確

的棄置方法。

進口廠商台松電器販賣股份有限公司:

地址新北市中和區員山路: 579 號

電話 :(02)2223-5121

中

中中文

文

文文

VQT4G75

∫鏡頭保養

鏡頭保養

鏡頭保養鏡頭保養

≥本鏡頭具有防塵和防濺構造。使用時，請注意以下

幾點。

如果鏡頭不正確工作，請向經銷商或離您最近的服

務中心諮詢。

–請將鏡頭安裝到防塵和防濺的數位相機上。

–安裝或取下鏡頭時，請確保沒有沙子、灰塵、水滴等

附著或進入到鏡頭接口橡膠、端口內和進入到數位

相機和鏡頭內。

–本鏡頭不防水，無法用於水中拍攝。對於防濺，本鏡

頭採用減少水進入的構造。如果飛濺的水滴等附著

在鏡頭上，使用後請用軟的乾布擦拭。

≥為了改善本鏡頭的防塵性和防濺性，在接口部分使

用了鏡頭接口橡膠。多次更換鏡頭後，在數位相機

機身的接口部分上可能會有鏡頭接口橡膠的滑動痕

跡，這並不影響其性能。

有關更換鏡頭接口橡膠的資訊，請與離您最近的服

務中心聯繫。

≥請勿用力按壓鏡頭。

≥當鏡頭表面有污垢（水、油和手印等）時，相片

可能會受到影響。拍攝前後，請用一塊軟乾布輕輕

擦拭鏡頭表面。

≥請勿將鏡頭支座朝下放置。

請勿使鏡頭支座接觸點 1變

髒。

∫關於水汽凝結

關於水汽凝結

關於水汽凝結關於水汽凝結

（鏡頭的霧化）

（鏡頭的霧化）（鏡頭的霧化）

≥當周圍環境溫度和濕度如下變化時，會發生水汽凝

結。水汽凝結可能會使鏡頭變髒，產生霉菌及發生

故障，因此在下列情況時請注意：

–在寒冷的天氣裡將相機從室外帶到室內時

–將相機帶到開著空調的車內時

–空調等設備的冷風直接吹向鏡頭時

–在潮濕的地方

≥要防止水汽凝結，請將相機放在塑膠袋中，直到相

機溫度接近周圍環境溫度。如果發生了水汽凝結，

請關閉電源，然後將其擱置約 2小時。當相機溫度

接近周圍環境溫度時，霧化將自然消失。

故障預

故障預故障預防

防

防防

VQT4G75

提供的附件

提供的附件提供的附件

[請在打開包裝取

請在打開包裝取

請在打開包裝取請在打開包裝取出本裝置時進行檢查

出本裝置時進行檢查

出本裝置時進行檢查出本裝置時進行檢查 ]

當從其包裝盒中取出本裝置時，請檢查是否包含主機

及其提供的附件，還要檢查它們的外觀和功能，以確保

它們在配送和運輸過程中沒有損壞。

如果發現有問題，請在使用本產品前連繫您的銷售商。

產品號碼截至月為準。此後可能會有變2012 年10

更。

1鏡頭儲藏袋

2鏡頭遮光罩

3鏡頭蓋

4鏡頭後蓋

（購買時，鏡頭後蓋和鏡頭蓋安在可互換鏡頭

上。）

VFC4430 VYC1085 VYF3480 VFC4605

31 2 4

VQT4G75

安裝

安裝安裝取下鏡頭

取下鏡頭

取下鏡頭取下鏡頭/

≥

安裝及取下鏡頭的方法也請參閱相機的使用說明書。

∫安裝鏡頭

安裝鏡頭

安裝鏡頭安裝鏡頭

≥檢查相機是否關閉。

1轉動鏡頭後蓋將其取

轉動鏡頭後蓋將其取

轉動鏡頭後蓋將其取轉動鏡頭後蓋將其取

下。

下。下。

A: 鏡頭後蓋

2將鏡頭上的鏡頭安裝標

將鏡頭上的鏡頭安裝標

將鏡頭上的鏡頭安裝標將鏡頭上的鏡頭安裝標

記

記記（紅色標記）對準相

（紅色標記）對準相

（紅色標記）對準相（紅色標記）對準相B

機機身上的鏡頭安裝標記

機機身上的鏡頭安裝標記機機身上的鏡頭安裝標記

（紅色標記）

（紅色標記）（紅色標記）

，然後朝箭頭

，然後朝箭頭，然後朝箭頭

指示的方向轉動鏡頭，直

指示的方向轉動鏡頭，直指示的方向轉動鏡頭，直

到發出喀噠聲為止。

到發出喀噠聲為止。到發出喀噠聲為止。

•安裝鏡頭時，請勿按鏡頭釋放按鈕 C。

•請勿將鏡頭以傾斜的狀態安裝到相機上，否則，鏡

頭接座會被劃傷。

•檢查鏡頭是否安裝正確。

∫取下鏡頭

取下鏡頭

取下鏡頭取下鏡頭

≥檢查相機是否關閉。

按鏡頭釋放按鈕

按鏡頭釋放按鈕按鏡頭釋放按鈕的同

的同

的同的同D

時

時時

，

，，

朝箭頭指示的方向轉動

朝箭頭指示的方向轉動朝箭頭指示的方向轉動

鏡頭直到停止為止

鏡頭直到停止為止鏡頭直到停止為止

，

，，

然後取

然後取然後取

下

下下

。

。。

•請蓋上鏡頭後蓋，這樣就不會

劃傷鏡頭支座觸點。

•將機身蓋安裝到相機上，以防止污物或灰塵進入

機身內部。

∫安裝和取下鏡頭蓋

安裝和取下鏡頭蓋

安裝和取下鏡頭蓋安裝和取下鏡頭蓋

像圖中所示的那樣捏

像圖中所示的那樣捏像圖中所示的那樣捏

住鏡頭蓋安裝或取

住鏡頭蓋安裝或取住鏡頭蓋安裝或取

下

下下

。

。。

•請注意不要弄丟鏡頭

蓋。

VQT4G75

∫安裝鏡頭遮光罩

安裝鏡頭遮光罩

安裝鏡頭遮光罩安裝鏡頭遮光罩

（提供的附件）

（提供的附件）（提供的附件）

11 將鏡頭遮光罩上的安裝標記

將鏡頭遮光罩上的安裝標記

將鏡頭遮光罩上的安裝標記將鏡頭遮光罩上的安裝標記對準鏡頭

對準鏡頭

對準鏡頭對準鏡頭

頂端的標記

頂端的標記頂端的標記

。

。。

22 朝箭頭指示的方向轉動鏡頭遮光罩直到

朝箭頭指示的方向轉動鏡頭遮光罩直到

朝箭頭指示的方向轉動鏡頭遮光罩直到朝箭頭指示的方向轉動鏡頭遮光罩直到

停止為止

停止為止停止為止

，

，，

將鏡頭遮光罩上的停止標記

將鏡頭遮光罩上的停止標記將鏡頭遮光罩上的停止標記 F

對準鏡頭頂端的標記

對準鏡頭頂端的標記對準鏡頭頂端的標記

。

。。

∫暫時存放鏡頭遮光罩

暫時存放鏡頭遮光罩

暫時存放鏡頭遮光罩暫時存放鏡頭遮光罩

1朝著箭頭方向轉動鏡頭遮

朝著箭頭方向轉動鏡頭遮

朝著箭頭方向轉動鏡頭遮朝著箭頭方向轉動鏡頭遮

光罩以卸下。

光罩以卸下。光罩以卸下。

2倒轉鏡頭遮光罩，然後用

倒轉鏡頭遮光罩，然後用

倒轉鏡頭遮光罩，然後用倒轉鏡頭遮光罩，然後用

前面所示的相同方法進行

前面所示的相同方法進行前面所示的相同方法進行

安裝。

安裝。安裝。

•在安裝了鏡頭遮光罩的情況

下用閃光燈拍攝時，由於鏡頭

遮光罩可能使照片閃光燈變

暗，因此螢幕的下面部分可能會變暗（暈影效

果），並且閃光燈的控制可能會失效。

•當在暗處使用輔助燈時，請取下鏡頭遮光罩。AF

∫安裝濾鏡

安裝濾鏡

安裝濾鏡安裝濾鏡

≥如果使用 2個以上的 MC 保護鏡

（另購件偏光鏡: DMW-LMCH58）、PL

（另購件）或濾鏡（另購件: DMW-LPL58 ND :

DMW-LND58），或者使用厚的保護鏡和 /或濾

鏡，則可能會出現暈影。

≥如果擰得過緊，可能無法取下濾鏡。因此，請不要

太用力地擰它。

≥安裝了濾鏡時，可以安裝鏡頭蓋。

≥不能將轉換鏡頭或轉接器安裝到該鏡頭上。可以使

用濾鏡，但安裝其他任何元件可能會對鏡頭造成損

壞。

VQT4G75

元件的名稱

元件的名稱元件的名稱及功能

及功能

及功能及功能

1鏡頭表面

2對焦環

用手動對焦拍攝時，轉動進行對焦。

3變焦環

想要拍攝較大（遠攝）或較寬（廣角）圖片時，請轉動

變焦環。（相當於菲林相機：35 mm 70 mm 至

200 mm）

4[O.I.S.] 開關

將鏡頭安裝到相機上時，如果開關設定為[O.I.S.]

[ON]，則將啟動穩定器功能。

≥建議在使用三腳架時將 [O.I.S.] 開關設定到 [OFF]。

≥在下列情況下，穩定器功能可能無效。

–當不斷抖動時。

–當變焦放大率很高時。

–當使用數位變焦時。

–當追蹤移動物體拍攝圖片時。

–當快門速度變慢在室內或暗處拍攝時。

5接觸點

6鏡頭安裝標記

7鏡頭接口橡膠

注意

注意注意

≥使用閃光燈拍攝近距離的被攝物體時，閃光燈發出

的光會被鏡頭遮擋住，圖片的一部分可能會變暗。

拍攝時，請確認到被攝物體的距離。

≥如果在對焦後變焦，可能會出現對焦誤差。變焦

後，請重新進行對焦。

5 642 31 7

VQT4G75

使用時的注

使用時的注使用時的注意事項

意事項

意事項意事項

請務必小心

請務必小心請務必小心

，

，，

切勿跌落或撞擊鏡頭

切勿跌落或撞擊鏡頭切勿跌落或撞擊鏡頭

。

。。

還要務必小心

還要務必小心還要務必小心

，

，，

切

切切

勿在鏡頭上施加過

勿在鏡頭上施加過勿在鏡頭上施加過多壓力

多壓力

多壓力多壓力

。

。。

≥

請注意不要讓裝有鏡頭的包跌落，因為這樣可能會損

壞鏡頭。相機可能會停止正常操作，可能無法繼續拍

攝圖片。

在相機周圍使用殺

在相機周圍使用殺在相機周圍使用殺蟲劑或其他揮

蟲劑或其他揮

蟲劑或其他揮蟲劑或其他揮發性的物質時

發性的物質時

發性的物質時發性的物質時

，

，，

請勿

請勿請勿

使其接觸到鏡頭

使其接觸到鏡頭使其接觸到鏡頭

。

。。

≥如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，

表面漆可能也會剝落。

請勿在本裝置還安

請勿在本裝置還安請勿在本裝置還安裝在相機機身

裝在相機機身

裝在相機機身裝在相機機身時攜帶本裝置

時攜帶本裝置

時攜帶本裝置時攜帶本裝置

。

。。

≥任何情況下都不要在以下地方使用或存放本裝置，

因為這樣做可能導致操作時出現問題或產生故障。

–太陽直射的地方或夏天的海邊

–溫度和濕度較高或者溫度和濕度變化劇烈的地方

–有火的地方

–靠近加熱器、空調或加濕器的地方

–受到震動的地方

–車內

≥也請參閱數位相機的使用說明書。

≥準備長時間不使用本裝置時，建議在存放時放入一

些乾燥劑（矽膠）。否則，可能會由於發霉等原因

而導致性能出現故障。建議在使用前先檢查本裝置

是否能夠正常運行。

≥請勿讓鏡頭與橡膠或塑料製品長時間接觸。

≥請勿觸摸本裝置的電觸點。這樣做可能會導致本裝

置發生故障。

≥請勿拆卸或改裝本裝置。

請勿使用汽油

請勿使用汽油請勿使用汽油

、

、、

稀釋劑

稀釋劑稀釋劑

、

、、

酒精或其他類似的清潔劑清潔

酒精或其他類似的清潔劑清潔酒精或其他類似的清潔劑清潔

本裝置

本裝置本裝置

。

。。

≥使用溶劑會損壞鏡頭或導致表面漆剝落。

≥請用一塊乾軟布擦袪灰塵或手印。

≥請用乾的除塵布擦去鏡頭接口橡膠、變焦環(P58)

或對焦環上的灰塵或污垢。

≥請勿使用廚房清潔劑或經化學方法處理過的抹布。

當相機開啟或關閉時

當相機開啟或關閉時當相機開啟或關閉時聽到機械音

聽到機械音

聽到機械音聽到機械音

。

。。

≥這是鏡頭或光圈運動的聲音，不是故障。

故障排除

故障排除故障排除

VQT4G75

規格

規格規格

規格如有變更，恕不另行通知。

數位相機用可替換鏡頭

“LUMIX G X VARIO 35– 100 mm/F2.8/POWER O.I.S.”

焦距

焦距焦距 f=35 mm 至100 mm

（相當於菲林相機：35 mm 70 mm 至）200 mm

光圈類型

光圈類型光圈類型 7片控光片圓形虹膜光圈/

光圈範圍

光圈範圍光圈範圍 F2.8

最小光圈值

最小光圈值最小光圈值 F22

鏡頭結構

鏡頭結構鏡頭結構 18 13件組（2 1片ED 鏡片、片 UED 鏡片）

奈米表面塗層

奈米表面塗層奈米表面塗層是

In focus

（焦點對準）

（焦點對準）（焦點對準）

距離

距離距離 0.85 m 至¶（從焦距參考線）

最大影像放大率

最大影像放大率最大影像放大率 0.1k（相當於菲林相機：35 mm 0.2k）

光學影像穩定器

光學影像穩定器光學影像穩定器可用

[O.I.S.] 開關

開關

開關開關有（切換 ON/OFF）

裝配

裝配裝配 “ ”Micro Four Thirds 接口

視角

視角視角 34x（廣角）至 12x（遠攝）

濾鏡直徑

濾鏡直徑濾鏡直徑 58 mm

最大直徑

最大直徑最大直徑約67.4 mm

全長

全長全長約 99.9 mm （從鏡頭的頂端到鏡頭接口的基準面）

重量

重量重量約360 g

防塵和防濺

防塵和防濺防塵和防濺是

VQT4G75

Содержание

Информация для вашей безопасности ...................61

Правила эксплуатации ...........................................62

Принадлежности, входящие в комплект .................64

Установка/Снятие объектива ...................................64

Названия и функции составных частей .................. 67

Предосторожности при использовании

фотокамеры ..............................................................68

Устранение неисправностей ..................................69

Технические характеристики.................................... 70

- Если Вы увидите такой символ-

Информация для вашей

безопасности

Храните прибор вдали от источников

электромагнитного излучения (например,

микроволновых печей, телевизоров,

оборудования для видеоигр,

радиопередатчиков, высоковольтных линий

и т .д.).

≥Не пользуйтесь фотокамерой вблизи сотовых

телефонов, так как телефоны могут вызвать

помехи, отрицательно сказывающиеся на

качестве снимков .и звука

≥

Если камера подвергается негативному влиянию

электромагнитного излучения и перестает

работать нормально, выключите камеру,

извлеките батарею /и или подключенный сетевой

адаптер переменного тока. Затем снова вставьте

батарею /и или снова подключите сетевой

адаптер переменного тока и включите камеру.

Объектив может использоваться с цифровой

камерой, совместимой со стандартом крепления

объективов “Micro Four ThirdsTM System”.

≥

Не предусмотрена его установка на фотокамеры

со спецификацией крепления Four Thirds

Информация по обращению с отходами для

стран, не входящих в Европейский Союз

Действие этого символа

распространяется только на

Европейский Союз.

Если Вы собираетесь

выбросить данный продукт,

узнайте в местных органах

власти или у дилера, как

следует поступать с

отходами такого типа.

РУССКИЙ ЯЗЫК

VQT4G75

≥На иллюстрациях цифровой камеры в данных

инструкциях по эксплуатации в качестве

примера показан DMC-GH2.

≥Внешний вид и спецификации продуктов,

описанные в данном руководстве, могут

отличаться от фактических приобретенных

продуктов ввиду более поздних улучшений.

≥

Micro Four Thirds™ и знаки логотипа Micro Four

Thirds являются товарными знаками или

зарегистрированными товарными знаками Olympus

Imaging Corporation в Японии, Соединенных

Штатах, Европейском Союзе и других странах.

≥Four Thirds™ и знаки логотипа Four Thirds

являются товарными знаками или

зарегистрированными товарными знаками

Olympus Imaging Corporation в Японии,

Соединенных Штатах, Европейском Союзе и

других странах.

≥G MICRO SYSTEM является системой

объективов сменного типа для цифровых

камер LUMIX, разработанной на основе

стандарта Micro Four Thirds System.

≥Другие названия систем и продуктов,

упомянутые в данной инструкции по

эксплуатации, обычно являются

зарегистрированными товарными знаками или

товарными знаками производителей, которые

разработали упомянутую систему или продукт.

∫Уход за объективом

≥У данного объектива пыленепроницаемое и

брызгозащищенное исполнение. При

использовании объектива соблюдайте

описанные далее рекомендации.

Если объектив работает неправильно,

обратитесь в пункт продажи или ближайший

сервисный центр.

– Прикрепляйте объектив к

пыленепроницаемой и брызгозащищенной

цифровой фотокамере.

– При присоединении либо отсоединении

объектива убедитесь в отсутствии песка,

пыли, капель воды и т. . п внутри резинового

уплотнительного кольца объектива, на

клеммах, а также внутри цифровой

фотокамеры и объектива.

– Данный объектив не является

водонепроницаемым. Что касается

брызгозащищенности, конструкция объектива

не допускает проникновения внутрь воды.

Если на объектив попадут капли воды и т. п.,

после использования протрите его сухой

мягкой тканью.

Правила эксплуатации

Produktspecifikationer

Varumärke:	Panasonic
Kategori:	Lins
Modell:	Lumix H-HS35100E

Behöver du hjälp?

Om du behöver hjälp med Panasonic Lumix H-HS35100E ställ en fråga nedan och andra användare kommer att svara dig

Ditt namn*

Din e-post*

Skriv din fråga här

Lins Panasonic Manualer

Panasonic Lumix S-E2460 Bruksanvisning

26 September 2025

Panasonic VW-LF49N Bruksanvisning

18 Augusti 2025

Panasonic VW-LED1 Bruksanvisning

18 Augusti 2025

Panasonic Lumix DMW-DCC18 Bruksanvisning

29 Juli 2025

Panasonic H-E08018 Bruksanvisning

2 April 2025

Panasonic S-R1840 Bruksanvisning

25 December 2024

Panasonic S-E2470E Bruksanvisning

22 December 2024

Panasonic Lumix H-FS12032E Bruksanvisning

22 December 2024

Panasonic Lumix H-HS043E Bruksanvisning

22 December 2024

Panasonic S-R26 Bruksanvisning

24 September 2024

Lins Manualer

Nyaste Lins Manualer

Fujifilm XF50mmF1.0 R WR Bruksanvisning

11 Oktober 2025

Fujifilm XF 35mm f/1.4 R Bruksanvisning

8 Oktober 2025

Sony VPLL-ZM32 Bruksanvisning

8 Oktober 2025

Tokina atx-m 23mm f/1.4 Plus Sony E-Mount Bruksanvisning

7 Oktober 2025

Viltrox AF 135/1.8 LAB Z Bruksanvisning

6 Oktober 2025

Tokina atx-m 33mm F1.4 X Bruksanvisning

6 Oktober 2025

Viltrox AF 25/1.7 Z Bruksanvisning

6 Oktober 2025

Tokina SZ Super Tele 500mm f/8 Reflex MF Bruksanvisning

6 Oktober 2025

Tokina Opera 16-28mm F2.8 FF Bruksanvisning

6 Oktober 2025

Angénieux EZ Zoom ENG Kit Bruksanvisning

6 Oktober 2025
