Page 1 of 2

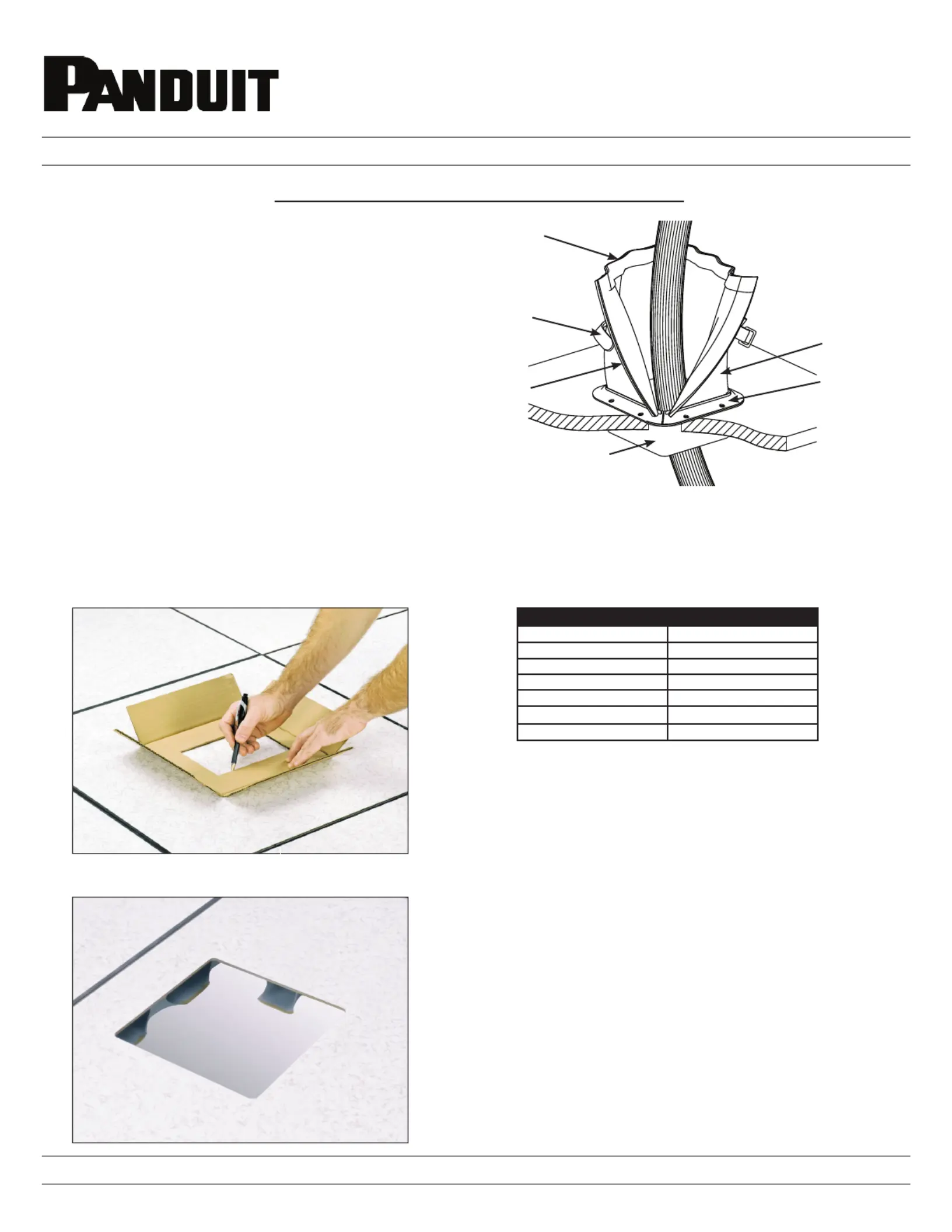

INSTALLATION INSTRUCTIONS
©Panduit Corp. 2014
For Technical Support: www.panduit.com/resources/install_maintain.asp
RFG-INST
Part numbers: RFG6X8Y, RFG8X8Y, RFG10X8Y, RFG12X8Y,
RFG12X4Y, RFG3DY, RFG5DY
Cool Boot Raised Floor Air Sealing Grommet
Integral Grommet (New Installations)
Parts List:
• Outer ring (A) and fabric* (B) grommet, with hook and loop
seal along the edges (C and D)
• Hook and loop cinch tie (E)
• Flexible gasket (F)
• Self-tapping screws (not shown)

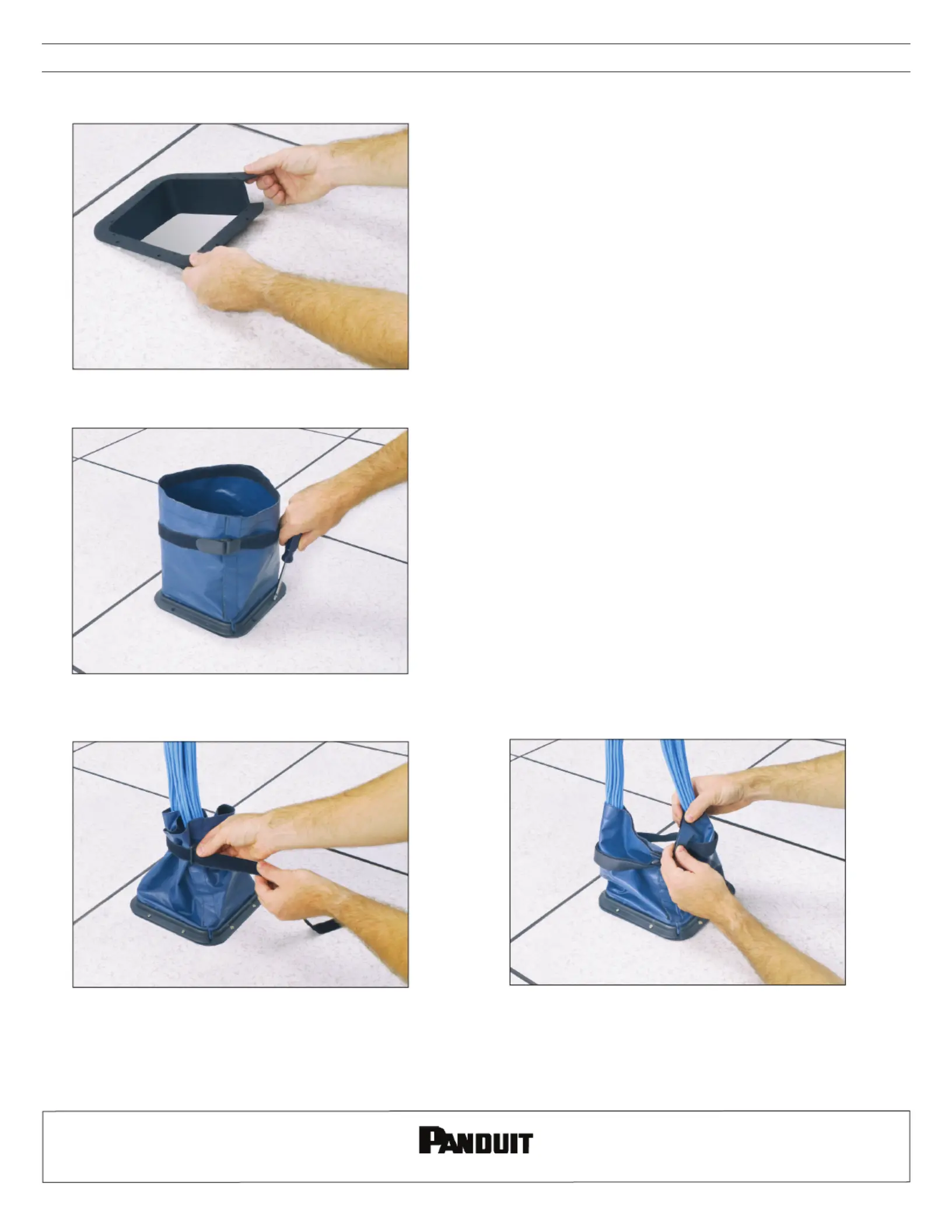

3. Cut space in tile, in accordance with raised floor manufacturer’s specifications.***
1. Check package with parts list (above) to ensure that all parts of the Cool Boot Raised Floor Air Sealing Grommet
are present.
2. Mark outline of cutout space on raised floor tile.**
a. Use template found in the packaging of the grommet; or use chart (below) to determine cutout space required
according to part number.
Part NumberRequired Hole Cutout
RFG6X8Y4.5" x 6.5"
RFG8X8Y6.5" x 6.5"
RFG10X8Y8.5" x 6.5"
RFG12X8Y10.5" x 6.5"
RFG12X4Y10.5" x 2.5"
RFG3DY3" Diameter
RFG5DY5" Diameter
A
B
F
C
E
D
Produktspecifikationer
| Varumärke: | Panduit |
| Kategori: | ej kategoriserat |
| Modell: | RFG12X8Y |
| Bredd: | 203.2 mm |
| Produktens färg: | Blå |
| Material, hölje: | Tyg |
