Peerless-AV PLP-V3X3 Bruksanvisning
Sidor 1 Engelska Wandstöd
Läs bruksanvisningen för Peerless-AV PLP-V3X3 gratis online eller ladda ner PDF:en. Bruksanvisningen har visats 26 gånger. Fråga om modellen? Ställ en fråga
ISSUED: 06-17-08 SHEET #: 202-9276-2
Visit the Peerless Web Site at www.peerlessmounts.comFor customer care call 1-800-729-0307 or 708-865-8870.
1 of 1
AA
Installation and Assembly -Adapter Bracket for VESA
®
300 x 300 Screens
Model: PLP-V3X3
BB
Before you start make sure all parts listed are included with your product.
IMPORTANT! Read instruction sheet before you start installation and assembly.
CC
•Do not overtighten. Overtightening may cause permanent damage to the screen. Torque to 26-35 in •lb (30-40 kg •cm).
WARNING
AA
DD
1
© 2008, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.

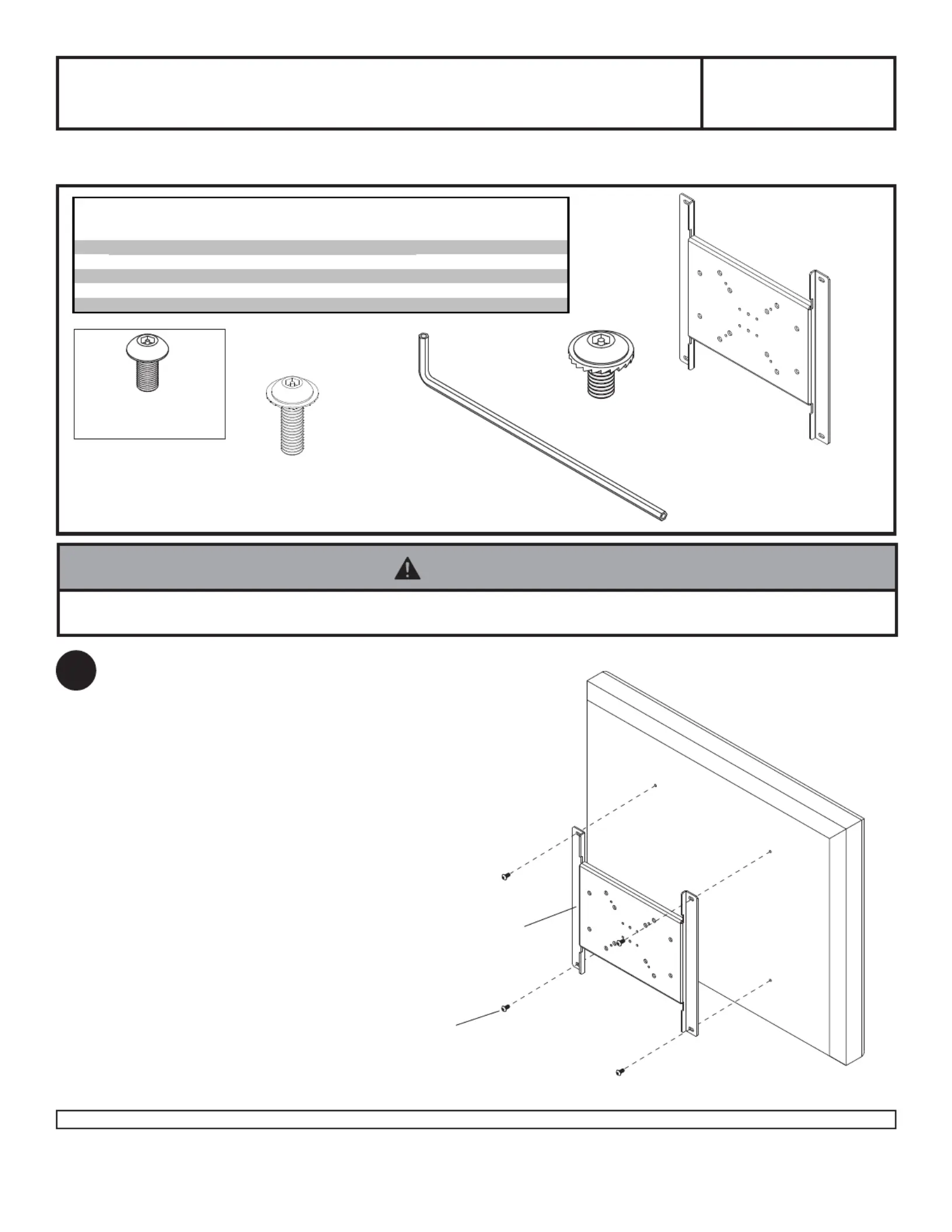

Using 5/32" (4mm) security allen wrench (DD), attach
adapter plate (AA) to screen using four M5 x 16 mm
serrated washer head socket pin screws (CC) or four
M6 x 12 mm serrated washer head socket pin screws
(EE).
NOTE: Screw must make at least three full
turns into the mounting hole and fit snug into
place. If you have any questions, please call
Peerless customer care at 1-800-865-2112.
CC or EE
Some parts may appear slightly different than illustrated.
Used with specified
mounts only.
EE
DescriptionQty.Part #
AA
adapter bracket 1201-1590
BBM5 x 10 mm socket pin screw
4520-1063
CC
M5 x 16 mm socket pin serrated washer head screw 4510-1161
DD
4 mm allen wrench 1560-9646
EE
M6 x 12 mm socket pin serrated washer head screw 4510-1050
Parts List
Produktspecifikationer
| Varumärke: | Peerless-AV |
| Kategori: | Wandstöd |
| Modell: | PLP-V3X3 |
| Produkttyp: | VESA-adapter |
| Vikt: | 1840 g |
| Bredd: | 330 mm |
| Djup: | 15 mm |
| Höjd: | 320 mm |
| Förpackningens bredd: | 29 mm |
| Maxvikt: | 68.2 kg |
| Produktens färg: | Svart |
| bruksanvisning: | Ja |
| VESA-fäste: | Ja |
| Låddjup: | 533 mm |
| Vikt inkl. förpackning: | 2950 g |
| Antal per förpackning: | 1 styck |
| Hållbarhetscertifiering: | RoHS |
| Material, hölje: | Stål |
| Monteringssätt: | Vägg |
| Harmonized System (HS)-kod: | 85299097 |
| Gränsssnitt för panelmontering: | 300 x 300 mm |
| Skruvar medföljer: | Ja |
| Antal displayer som stöds: | 1 |
