Sida 1/2

| www.phanteks.com

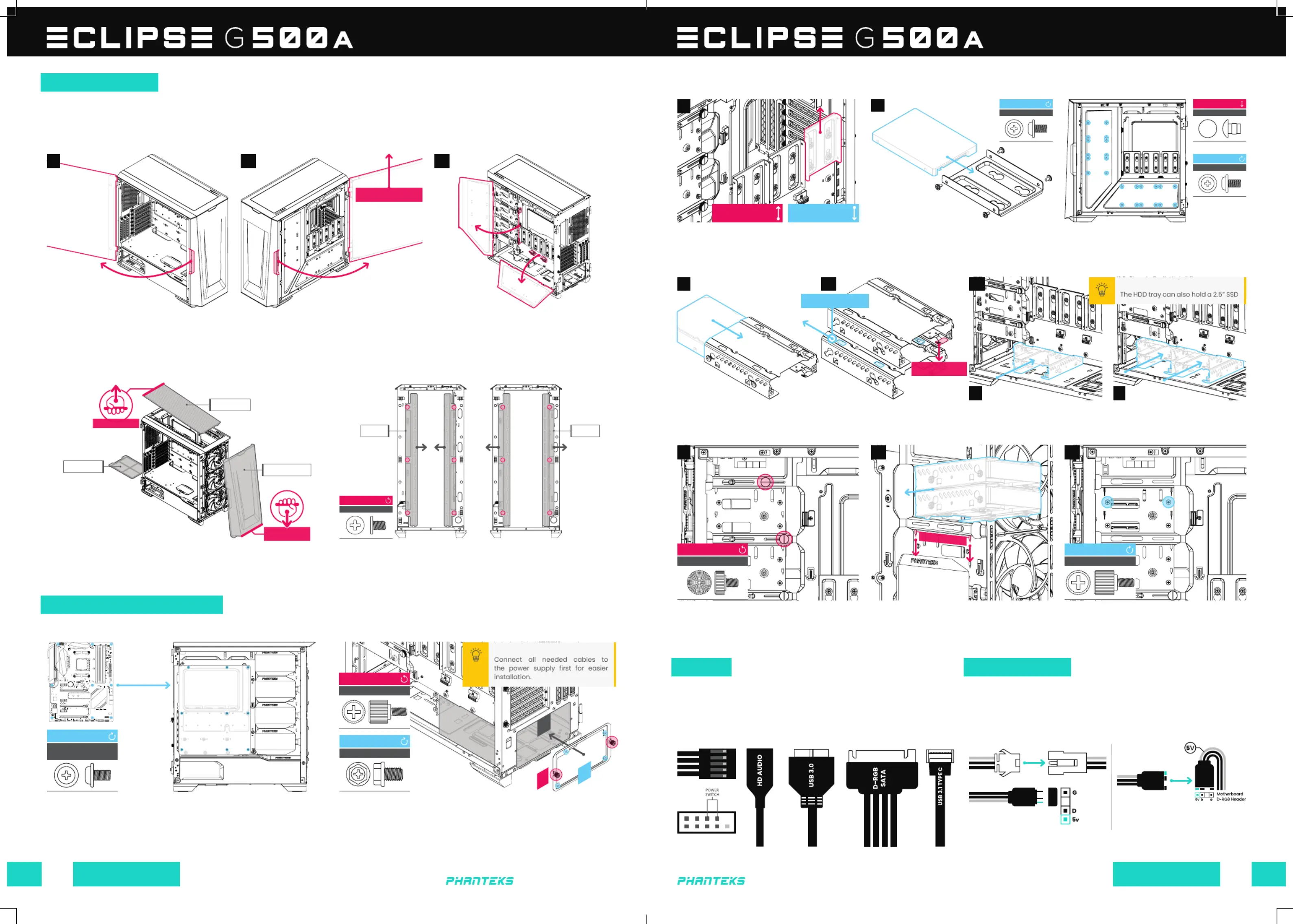

INSTALLATION GUIDE

VERSION 1.0

INSTALLATION GUIDE

| www.phanteks.com

04 01

up to 360

INSTRUCTIONS

Thank you for choosing Phanteks. This manual will guide you

through the installation process of the Eclipse G500A chassis. If

you have any questions, please contact us through our customer

service or social media.

This manual is for the following models:

PH-EC500GA_DBK01A

PH-EC500GA_DMW01A

PH-EC500GA_BBK01

PH-EC500GA_DBK01B

D-RGB Satin Black

D-RGB Matte White

Performance

D-RGB Fanless

3x 140mm D-RGB Fans Black

3x 140mm D-RGB Fans White

4x 140mm Fans Black

No Fans

Phanteks will not take responsibility for any damages incurred due to incorrect

installation or usage of this product.

G500A | D-RGB

G500A | PERFORMANCE & D-RGB FANLESS

SSD + MOTHERBOARD

SCREW

22X

STANDOFF REMOVAL

TOOL

MOTHERBOARD

STAND-OFF

PSU SCREW

THUMB SCREW

12x

FAN SCREW

RISER CABLE SCREW

CASE SCREW

M25-140MM FAN

depending on model

ANTI-SAG BRACKET

VERTICAL GPU MOUNT

ZIP TIE

2.5” SSD BRACKET

3x pre-installed

3.5” HDD BRACKET

2x pre-installed

FRONT TOP REAR CLEARANCEFANS

RADIATOR

120mm

up to 360

3x 1x

up to 120

up to 420

up to 280

up to 140

140mm

CPU Cooler Height

GPU Length

Power Supply

Front Panel Fan

Front 360 Radiator

Top 360 Radiator

Front 420 Radiator

185 mm

435 mm

250 mm 195mm If all 4 bottom HDD positions used

33 mm Behind front panel

95 mm

70 mm

142 x 475 mm

MODES COLORS

Press and hold the button for two seconds to turn MODE

off LEDs, press again to turn it ON

NOTE | D-RGB control buttons are deactivated when connected to a motherboard.

SOLID

BREATHING

SPARKLE

MUTLI-COLOR

TURN OFF LEDs

HDD LOCKING SCREW

RESET BUTTON

USB C 3.1

POWER BUTTON

USB 3.0

AUDIO / MIC

MODE BUTTON

COLOR BUTTON

USB C 3.1

USB 3.0

AUDIO / MIC

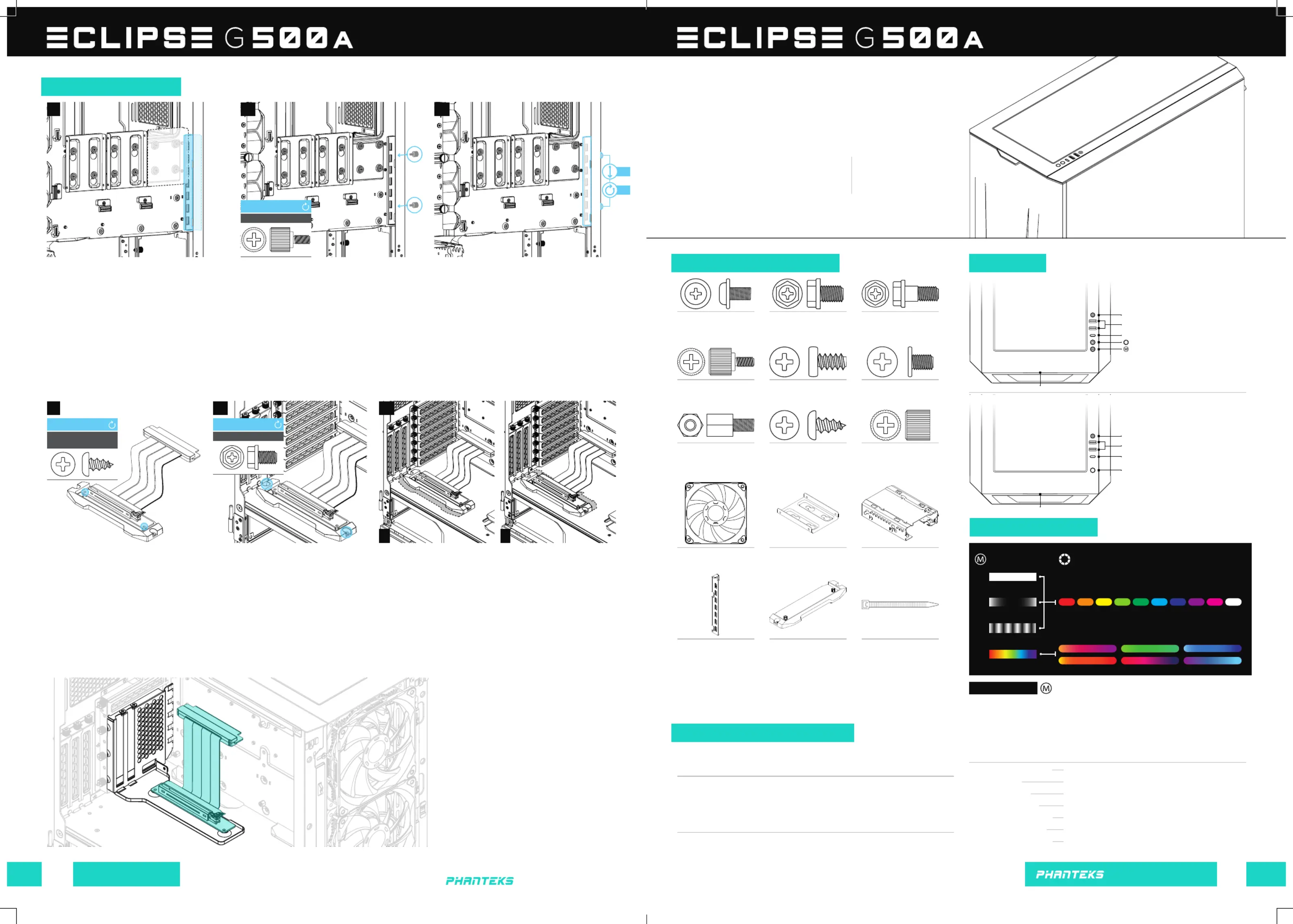

INCLUDED VERTICAL GPU MOUNT

GEN 4 RISER CABLE SOLD SEPARATELY PH-CBRS4.0_FL22

OPTIONAL UPGRADE

GEN 4 VERTICAL GPU BRACKET PH-VGPUKT4.0_03 (GEN 4.0 RISER CABLE INCLUDED)

The G500A chassis supports the placement of a vertical GPU with the included vertical GPU mount. The Vertical GPU mount has two

mounting positions, A or B as seen at step 03.

As an alternative, the supports the Phanteks Vertical GPU Bracket which supports up to a 4 slots GPU. Also this bracket puts G500A

the GPU further away from the tempered glass panel for increased airflow.

OPTIONAL UPGRADE

PSU SCREW

INSTALL

Insert the thumbscrews without tightening

them.

Manually press down the screws , then (1)

lock the thumbscrews in position .(2)

Make sure to install all GPU & PCI cards

beforehand. Place the GPU anti-sag

bracket at the back. For easy access,

remove the SSD bracket first.

THUMB SCREW

INSTALL

INCLUDED ACCESSORIES FRONT I/O

D-RGB CONTROLS

FAN & RADIATOR SUPPORT

ANTI-SAG BRACKET

01 02 03

A B

Connect the riser cable to the

vertical GPU mount and secure it

with 2x long riser cable screws.

Secure the Vertical GPU mount on

the chassis with 2x PSU screws.

Position A can hold 3-slot

GPU cards.

Position B can hold 2-slot

GPU cards.

RISER CABLE

SCREWS

INSTALL

Only applicable for the following models:

PH-EC500GA_DBK01A PH-EC500GA_DMW01A &

Produktspecifikationer

Varumärke:	Phanteks
Kategori:	dator box
Modell:	Eclipse G500A
Vikt:	10530 g
Bredd:	500 mm
Djup:	515 mm
Höjd:	240 mm
Förpackningens bredd:	325 mm
Material:	Steel, Tempered glass
Modell:	PC
Återställningsknapp:	Ja
Strömförsörjning ingår:	Nej
Förbättrad kabelhantering:	Ja
Maximal CPU-kylarhöjd:	185 mm
Maximal grafikkortslängd:	435 mm
Maximal PSU-längd:	250 mm
Garantiperiod:	5 År
Produktens färg:	Svart
Låddjup:	610 mm
Vikt inkl. förpackning:	12700 g
Formfaktor:	Midi Tower
Antal USB 3.2 Gen 1 (3.1 Gen 1) typ A-portar:	2
Antal USB 3.2 Gen 2 (3.1 Gen 2) typ C-portar:	1
Bakre fläktar installerade:	1x 140 mm
Sidoruta:	Ja
Hårddiskstorlek som stöds:	2.5, 3.5 "
Som stöds moderkorts formfaktorer:	ATX, EATX, Micro ATX, Mini-ITX
Av- och på-knapp:	Ja
Combo hörlurar / mikrofon-port:	Ja
Strömförsörjning plats:	Botten
Antalet expansionsplatser:	7
Antal 2,5 "vikar:	9
Anti-dammfilter:	Ja
Frontfläktar installerade:	3x 140 mm
Maximal främre fläktar:	3
Frontfläktdiametrar som stöds:	120,140 mm
Storlek som stöds för främre radiator:	360,420 mm
Antal 3,5 "vikar:	10
Panel(er) i härdat glas:	Ja
Antal bakfläktar som stöds (max):	1
Bakre fläktdiametrar som stöds:	120,140 mm
Antal toppfläktar som stöds (max):	3
Toppfläktdiametrar som stöds:	120,140 mm
Storlek som stöds för övre radiator:	280,360 mm
Storlek som stöds för bakre radiator:	120 mm
