Sida 1/4
| www.phanteks.com

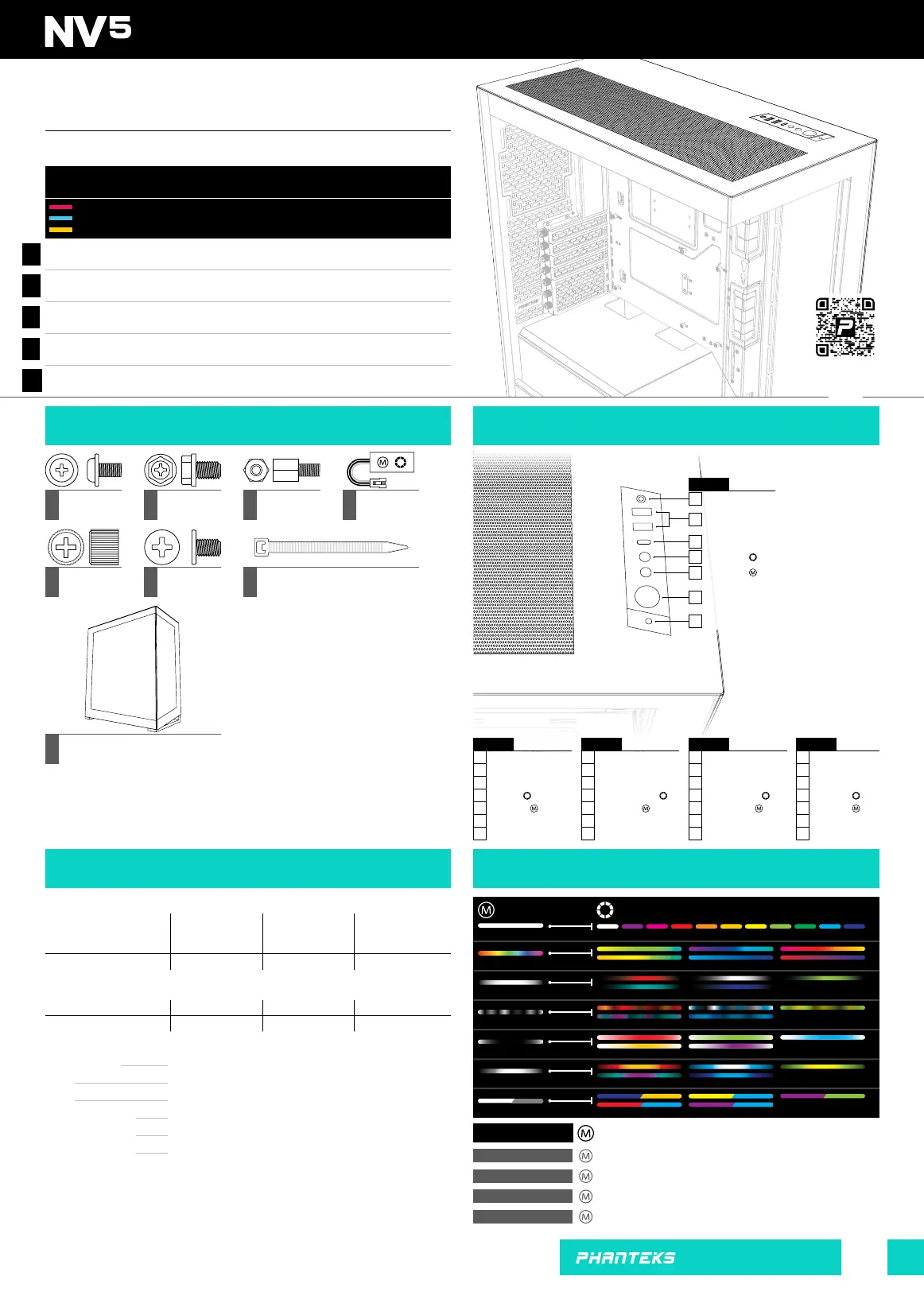

INSTALLATION GUIDE
VERSION 1.0
Installationsanleitung | Guide d’installation | Guía de instalación | 安装指南
Legenda
Legende | Légende | Leyenda | 传奇
Remove
|
Entfernen | Retirer | Eliminar | 移除
Install
|
Installieren | Installer | Instalar | 安装
Loosen
|
Lösen | Desserrer | Aojar | 拧松
01
THIS MANUAL IS FOR THE FOLLOWING MODELS
PH-NV523TG_DBK01
PH-NV523TG_DMW01
D-RGB Satin Black
D-RGB Matte White
Phanteks will not take responsibility for any damages incurred due to incorrect
installation or usage of this product.
Phanteks übernimmt keine Verantwortung für Schäden, die durch eine falsche
Installation oder Verwendung dieses Produkts entstehen.
Phanteks décline toute responsabilité en cas de dommages résultant d’une
installation ou d’une utilisation incorrecte de ce produit.
Phanteks no se responsabilizará de los daños ocasionados por la instalación o el uso
incorrectos de este producto.
Phanteks 不会对安装中失误造成的任何损失负责，请仔细阅读本手册。
Bottom
Unterseite | Bas | Abajo | 底
Top
Spitze | Haut | Arriba | 顶
Side
Seite | Côté | Lado | 侧
Rear
Rückseite | Arrière | Trasera | 后
3x
max. 360
-
-
120mm
120mm
140mm
140mm
3x
max. 360
-
-
1x
max. 120
-
-
1x
max. 120
-
-
Audio | Microphone
USB C 3.1
Power Button
Reset Button
USB 3.0
Color Button
Mode Button
Clearance | Spielraum | Autorisation | Autorización | 间隙
Radiator | Kühler | Radiateur | Radiador | 水冷排
Fans | Fans | Ventilateurs | Ventiladors | 风扇
CPU Cooler
GPU
GPU
Power Supply
360 Radiator
360 Radiator
180 mm Height | Höhe | Hauteur | Altura | 风冷
440 mm Length | Länge | Longueur | Longitud | 显卡
170 mm Width | Breite | Largeur | Ancho | 显卡宽
230 mm Length | Länge | Longueur | Longitud | 电源
430x134x62 mm Top | Spitze | Haut | Arriba | 顶水冷
412x130x62 mm Side | Seite | Côté | Lado | 侧水冷
Modes
Modi | Modes | Modos | 模式
Colors
Farben | Couleurs | Colores | 颜色
Solid
Multi-Color
Breathing
Pixelate
Fade
Wave
Two-Tone
Press and hold the MODE button for two seconds to turn
off LEDs, press again to turn it ON
Turn off LEDs
Halten Sie die MODE-Taste zwei Sekunden lang gedrückt, um die LEDs auszuschalten,
und drücken Sie sie erneut, um sie einzuschalten
Appuyez et maintenez enfoncé le bouton MODE pendant deux secondes pour éteindre
les LED, appuyez à nouveau pour l’allumer
Mantenga presionado el botón MODE durante dos segundos para apagar los LED,
presione nuevamente para encenderlo
长按灯光模式切换键 2 秒关闭灯光，再次按下打开灯光
Schalten Sie die LEDs aus
Éteignez les LED
Apague los LED
关闭灯光
EN
DE
FR
ES
CN
D-RGB CONTROLS
D-RGB-Steuerung | Commandes D-RVB | Controles D-RGB | D-RGB 灯控
CLEARANCE
Spielraum | Autorisation | Autorización | 安装间隙
SCOPE OF DELIVERY
Lieferumfang | Contenu de la livraison | Alcance de la entrega | 供货范围
FRONT I/O
Vorne I/O | I/O avant | I/O frontal | 机箱I/O
Dieses Handbuch gilt für die folgenden Modelle | Ce manuel concerne les modèles
suivants | Este manual es para los siguientes modelos | 此手册适用于以下型号
Online Manual
Online-Handbuch
Manuel en ligne
Manual en Linea
在线手册
English
1
Audio | Mikrofon
USB C 3.1
Power-Taste
Reset-Knopf
USB 3.0
Farbtaste
Modustaste
Deutsch
1
2
3
4
5
6
7
Audio | Microphone
USB C 3.1
Bouton d’alimentation
Bouton de réinitialisation
USB 3.0
Bouton de Couleur
Bouton Mode
Français
1
2
3
4
5
6
7
Sonido | Micrófono
USB C 3.1
Botón de encendido
Botón de reinicio
USB 3.0
Botón de Colores
Botón de Modo
Española
1
2
3
4
5
6
7
耳机 | 麦克风二合一
USB C 3.1
开机键
重启键
USB 3.0
灯光颜色切换
灯光模式切换
中文
1
2
3
4
5
6
7
2
3
4
5
6
7
SSD +
Motherboard
Screw
x22
Stand-off
Removal Tool
x1
NV5
x1
Motherboard
Stand-off
x1
PSU Screw
x4
HDD + Case
Screw
x12
Ziptie
x6
D-RGB
Controller
x1
D-RGB Connector 5V | 7A
INSTALLATION GUIDE | www.phanteks.com
02
Captive Screw
2x
Captive Screw
2x
Captive Screw
2x
Case Screw
2x
TOP PANEL
01
Oberes Panel | Panneau du haut | Panel superior | 顶部面板
FRONT PANEL
03
Frontblende | Panneau avant | Panel frontal | 前面板
POWER SUPPLY COVER
05
Netzteilabdeckung | Couvercle d’alimentation | Cubierta de la fuente de alimentación | 电源仓盖
RIGHT SIDE PANEL
04
Rechtes Seitenteil | Panneau latéral droit | Panel lateral derecho | 右侧板
LEFT SIDE PANEL
02
Linke Seitenwand | Panneau latéral gauche | Panel lateral izquierdo | 左侧板
Thumb Screw
1x

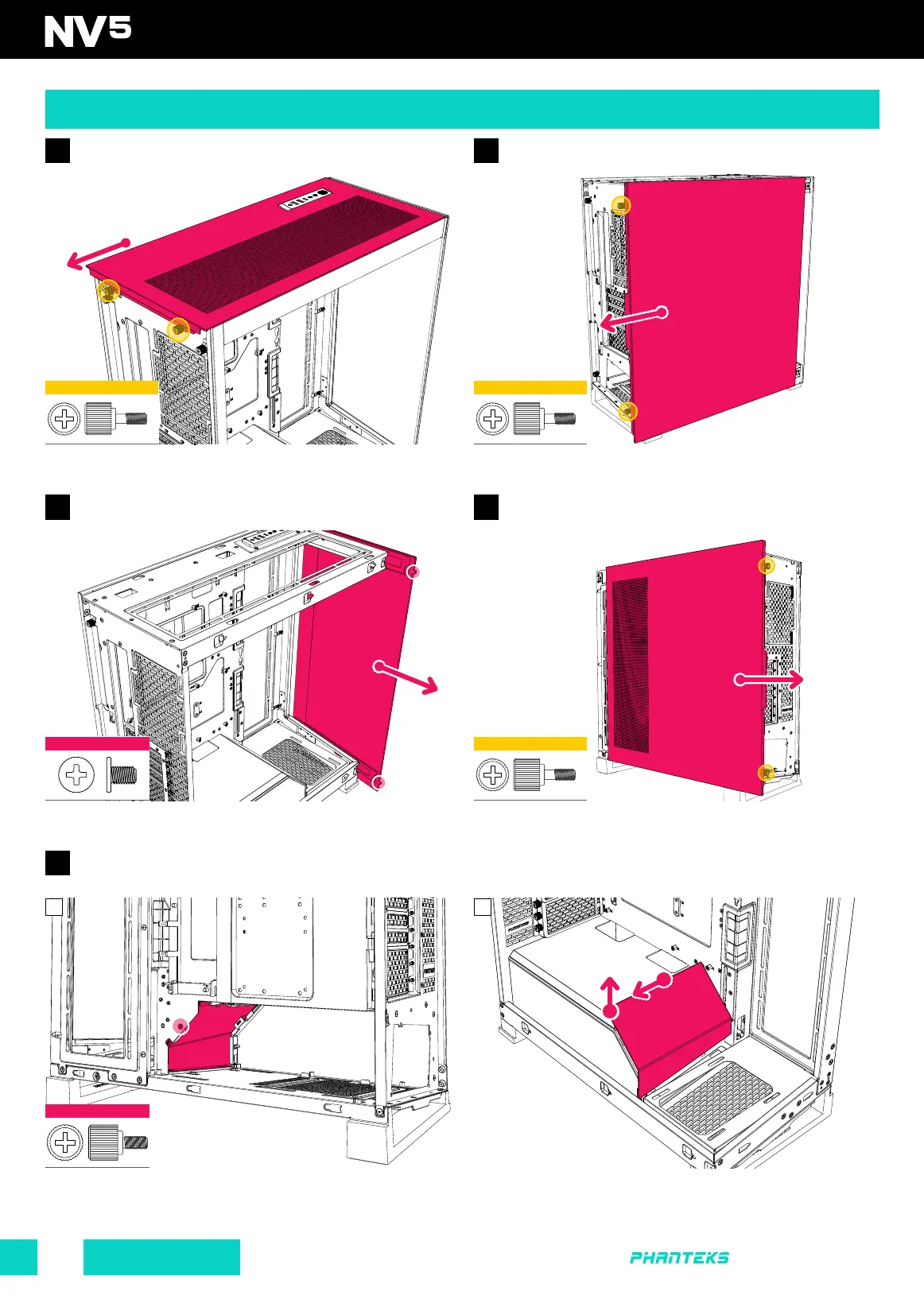

PANEL REMOVAL
Ausbau des Panels | Retrait du panneau | Eliminación de paneles | 移除面板
1 2
1
2
It is recommended to remove all external panels before starting the installation
process. Loosen the two thumb screws at the rear.Slide it back to remove.
Loosen the two thumb screws at the rear. Slide it back to remove.
Loosen the two thumb screws at the rear. Slide it back to remove.Remove the two scres at the front. Slide it sideways to remove.
Remove the thumb screws on the oposite side. Slide it to release. Lift the PSU cover to remove it.
