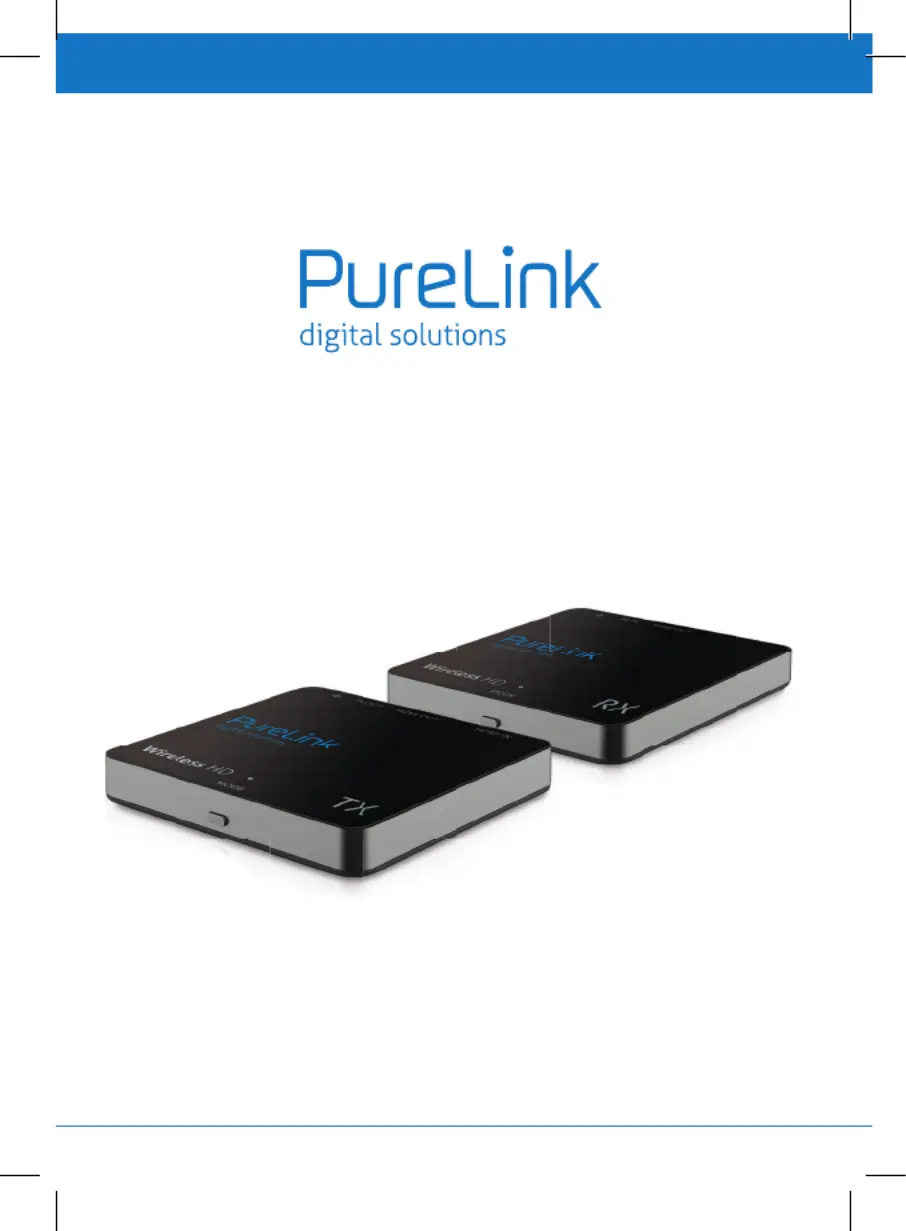

CSW100 User Manual | Benutzerhandbuch

-02-

SAFETY WARNINGS

• To prevent short circuits, this product should only be used inside and only in dry spaces. Do not

expose the components to rain or moisture. Do not use the product close to a bath, swimming pool

etc.

• Do not expose the components of your sytems to extremely high temperatures or bright light

sources.

• In case of improper usage or if you have altered and repaired the product yourself, all guarantees

expire. PureLink does not accept responsibility in the case of improper usage of the product or

 when the product is used for purposes other than specied. PureLink does not accept

responsibility for additional damage other than covered by the legal product responsibility.

• This product is not a toy. Keep out of reach of children.

• Do not open the product (battery panel excepted): the device may contain live parts. The product

 shouldonlyberepairedorservicedbyaqualiedexpert.

• Keepbatteriesoutofreachofchildren.Disposeobatteriesaschemicalwaste.Neveruseoldand

 new batteries ordierenttypesofbatteries together.Removethebatteries whenyou arenot

using the system for a longer period of time. Check the polarity (+/-) of the batteries when

inserting them into the product. Wrong positioning can cause an explosion.

• Only connect the adapter to the mains after checking whether the mains voltage is the same as the

 valuesontheidenticationtags.Neverconnectanadapterorpowercordwhenitisdamaged.

In that case, contact your supplier.

1. INTRODUCTION

Congratulations on your purchase of the PureLink CSW100, which allows you to send a connected HD

signal wirelessly to your HDTV or HD projector.

Examples of HD devices: Blu-ray players, HD set-top boxes, PlayStation4, XboxOne, etc. The CSW100

supports FullHD resolutions up to 1080p and all 3D formats. The inbuilt loop-through function

(HDMI out) of the transmitter means that you can watch the same content on the 1st as on the 2nd

HDTV or the HD projector (via receiver). The inbuilt infrared extender function allows you to operate

HD equipment using your own remote control, even if it is kept in a closed cabinet!

PureLink products are manufactured with the utmost precision and of top quality. Please read this

manual carefully and follow the instructions in order to get the very results from this product.

2. PACKAGE CONTENT

1x PureLink CSW100 Transmitter (TX)

1x PureLinkCSW100Receiver(RX)

1x IRReceiver

1x IREmitter

2x Power adapter 5V1A (Micro USB)

1x Manual

-03-

ENGLISH

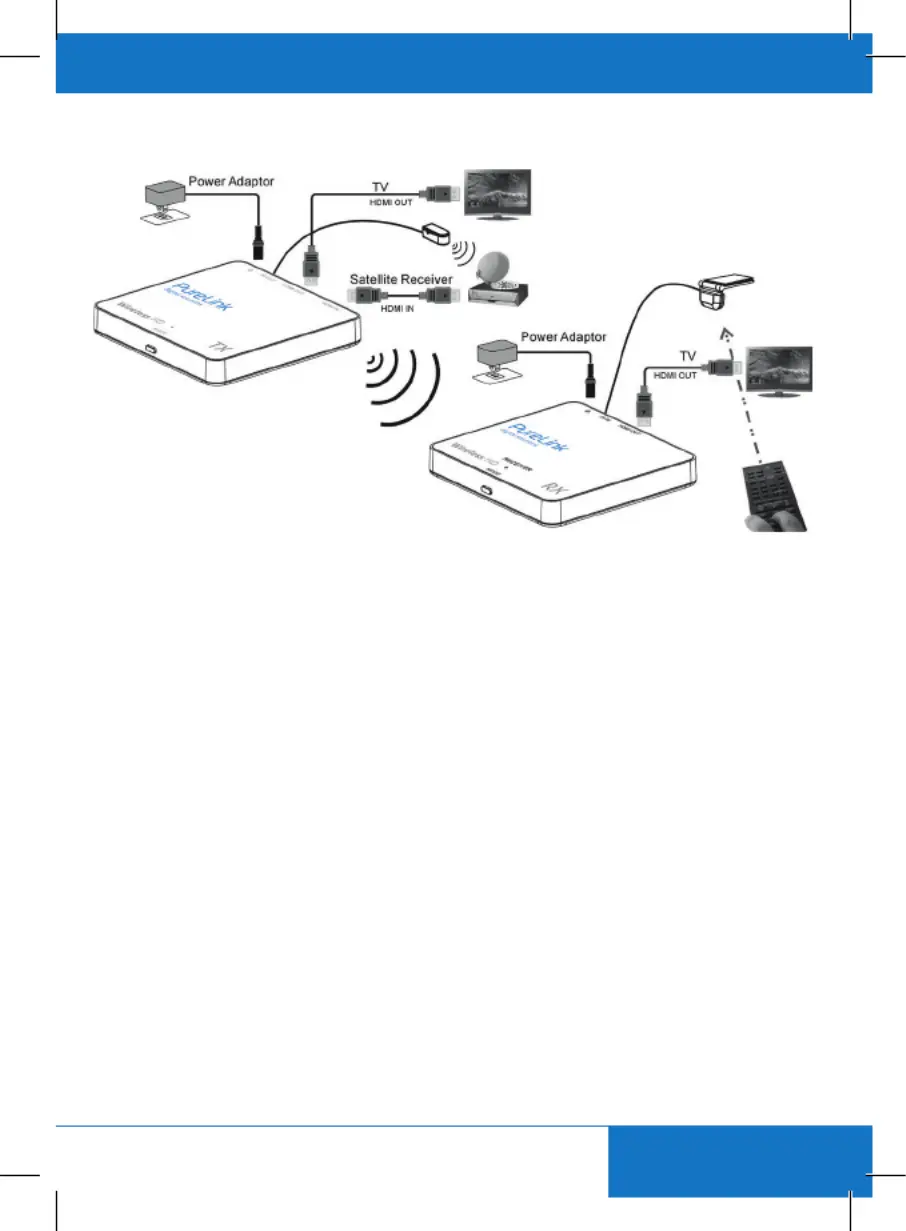

3. CONNECTION

Step 1:

UseanHDMIcabletoconnecttheHDMIINoftheCSW100transmitterwithasourcedevice.Youcan

use another HDMI cable to connect the HDMI OUT to a display (Loop-Through).

Step 2:

Use an HDMI cable to connect the HDMI OUT of CSW100 receiver to a display device.

Step 3:

(Skipthisstepifyoudon‘tneedIRExtension)ConnecttheIRemittertotheCSW100transmitter.Then

placetheemitterinfrontofthesourcedevice’sIRreceiver.ConnecttheIRreceivertotheCSW100

receiver. Then place the receiver probe in place, accessible for your remote control.

Step 4:

Connect a DC 5V1A power adapter to the power jack (MicroUSB) of the CSW100 transmitter.

Step 5:

Connect the other DC 5V1A power adapter to the power jack (MicroUSB) of the CSW100 receiver.

Step 6:

To pair receiver and transmitter, press the MODE key on the receiver‘s box and then press the MODE

key on the transmitter.
