User Manual

PT-IPAV-E2

User Manual

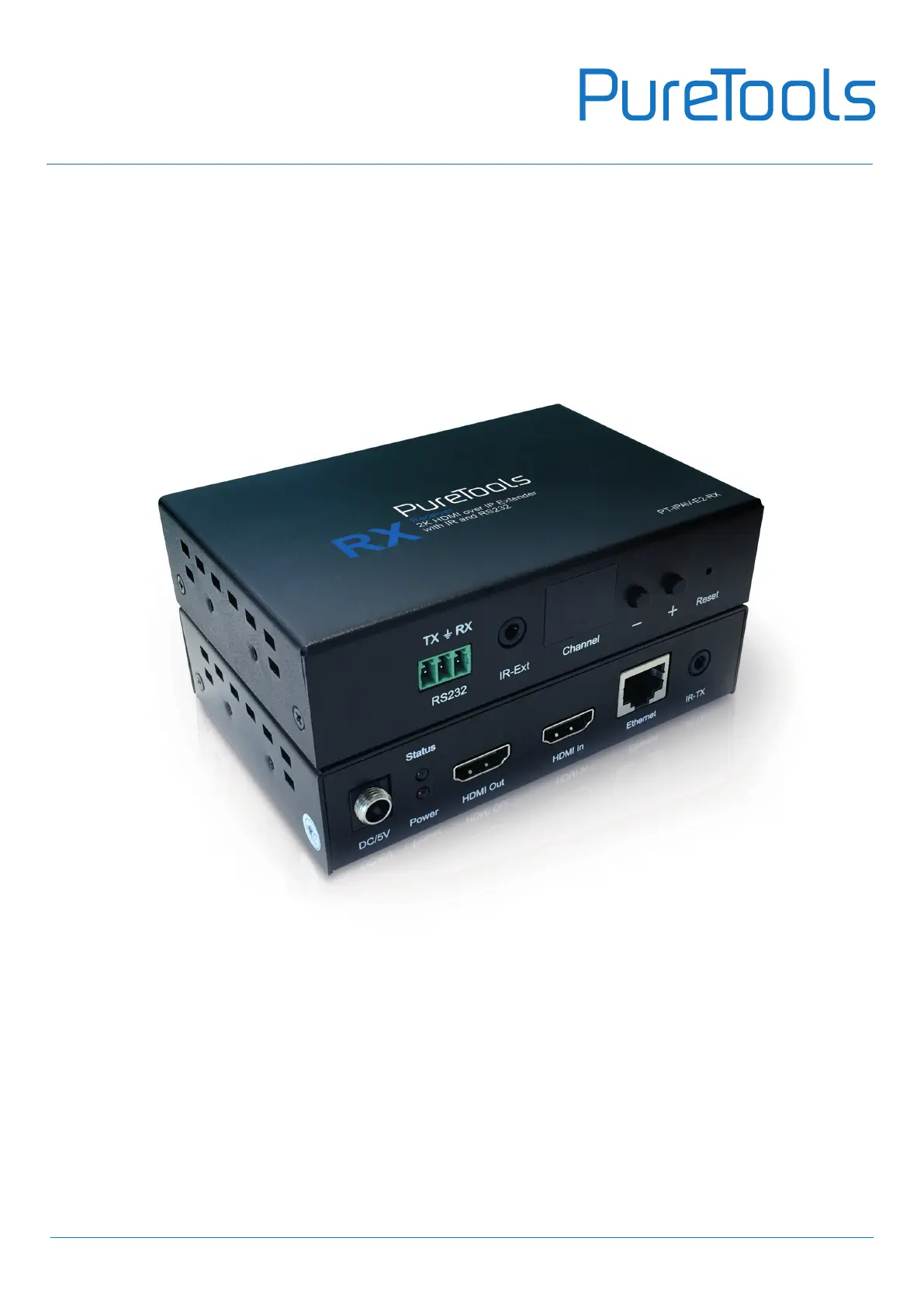

2K HDMI over IP Extender with IR and RS232

Model: PT-IPAV-E2-TX | PT-IPAV-E2-RX

Designed in Germany

User Manual

PT-IPAV-E2

Introduction

This HDMI over IP Extender use the advanced H.264 as the compression type, which makes it occupy lower

bandwidth and transmit over the LAN more smoothly. It supports 120m over single cat5e/6 cable at point to point,

as well as point to many and many to many over Ethernet switch. The over IP solution is widely used in various

locations, like meeting room, class room, metro, airport, home, mall advertisement...etc.

1. Features

1. Using H.264 compression encoding, support resolution up to 1080p@60hz

2. Transmit up to 120m over single Cat5e/6 cable, with 1x looping HDMI output

3. With IR Remote to choose the source, with LED to show the Group ID

4. Comply with TCP/IP protocol, streaming bit rate is up to 15Mbps

5. Support LPCM audio format

6. Smart IP Address Setting: Dynamic Host Conguration Protocol (DHCP)

7. Wide-band IR pass through to control the source (38khz to 56khz)

8. By pass 2 way UART/RS232 (Up to 115200), use remote controller to select 8 group Baud rate

9. Support one to one, one to many, many to one, many to many modes, with large cascade

10. Dual power input: 802.3af compliant POE & DC 5V (No need power supply when connecting with POE Switch)

11. HDCP Compliant

12. Support PC tool control

13. DC 5V 1A power supply

Package Contents TX

1x Transmitter

1x IR-TX cable

1x IR Ext cable

1x Manual

4x screws

2x detachable mounting ears

1x Phoenix plugs for RS232 cable termination

1x Remote controller

1x Power adapter 5V 1A

Package Contents RX

1x Receiver

1x IR-RX cable

1x IR Ext Cable

1x Manual

4x screws

2x detachable mounting ears

1x Phoenix plugs for RS232 cable termination

1x Remote controller

1x Power adapter 5V 1A

User Manual

PT-IPAV-E2

3. 1 Specications

Performance

Protocol H.264 encoder over TCP/IP

Support Video format 480i/480p/576i/576p/720p/1080i/1080p@60HZ

Support Audio format LPCM, Audio sampling rate 48KHZ

Streaming Bit Rate 15Mbps

HDCP Compliant

IR Frequency 38 -56 KHZ

RS232 Baud rate Default 2400bps, total 8 kinds optional

IP setting &Group ID setting

Default IP TX: 192.168.1.11 ; RX: 192.168.1.12

Group ID Group 00 ~ group 63

Request for Switch/Router Support IGMP, support DHCP

Connectors on Transmitter

Input 1xHDMI Female port

Output 1x RJ45 output , 1x HDMI looping output

RS232 Phoenix RS232 port

IR TX port (Support 38K-56KHz)

IR Ext port (Support 38KHz)

Connectors on Receiver

Input 1xRJ45 input

Output 1x HDMI Female port looping output

RS232 Phoenix RS232 port

IR RX port (Support 38K-56KHz)

IR Ext port (Support 38KHz)

Environmental & Power Requirements

Operating temperature -5 to +35°C (+23 to +95°F)

Operating Humidity Range 5 to 90%RH (No Condensation)

Power supply DC 5V 1A

Power consumption Max 3 watt

Physical

Dimension TX: 119x79.5x28mm ; RX: 119x79.5x28mm

Net Weight TX: 0.28KG ; RX:0.28KG

Produktspecifikationer

Varumärke:	PureLink
Kategori:	AV extender
Modell:	PT-IPAV-E2-RX
Vikt:	300 g
Bredd:	119 mm
Djup:	79.5 mm
Höjd:	55 mm
Förpackningens bredd:	205 mm
Ljudformat som stöds:	LPCM
Videolägen som stöds:	1080p
Maximal upplösning:	1920 x 1080 pixlar
Material:	Stål
Modell:	AV-mottagare
Kompatibla produkter:	PureLink PT-IPAV-E2-TX
Antal HDMI-utgångar:	1
RJ-45 ingångsportar:	1
Strömförbrukning (mottagare) (max):	3 W
Kabeltyper som stöds:	Cat5e, Cat6
Produktens färg:	Svart
Låddjup:	155 mm
Vikt inkl. förpackning:	670 g
Ytterförpackningens höjd:	310 mm
Produkter per ytterförpackning:	20 styck
Ytterförpackningens längd:	320 mm
Ytterförpackningens bredd:	430 mm
Strömförsörjning via Ethernet (PoE) stöd:	Ja
Temperatur vid drift:	-5 - 35 ° C
Intervall för relativ operativ luftfuktighet:	5 - 90 %
Anslutningsteknologi:	Kabel
Komprimeringsformat:	H.264
Max uppdateringsfrekvens:	60 hz
Ingående ström:	1 A
Maximal överföringshastighet avstånd:	120 m
RS-232-ingångar:	1
Arbetsspänning (mottagare):	5 V
